Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 15 декабря 2009 г. N 1154-ст



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ОБОРУДОВАНИЕ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ



ТРЕБОВАНИЯ БЕЗОПАСНОСТИ



ЧАСТЬ 1



ОБЩИЕ ТРЕБОВАНИЯ



Information technology equipment. Safety.

Part 1. General requirements



IEC 60950-1:2005

Information technology equipment - Safety -

Part 1: General requirements

(IDT)



ГОСТ Р МЭК 60950-1-2009



Группа Т58



ОКП 40 0000;

ОКС 35.020



Дата введения

1 января 2011 года



Предисловие



Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".



Сведения о стандарте



1. Подготовлен Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования" (НТЦСЭ) "ИСЭП" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудование информационных технологий и телекоммуникационного оборудования".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1154-ст.

4. Настоящий стандарт идентичен международному стандарту МЭК 60950-1:2005 "Оборудование информационных технологий. Требования безопасности. Часть I. Общие требования" (IEC 60950-1:2005 "Information technology equipment - Safety - Part 1: General requirements").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации (и действующие в этом качестве межгосударственные стандарты), сведения о которых приведены в дополнительном Приложении ДА.

5. Взамен ГОСТ Р МЭК 60950-1-2005.



Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.



Предисловие



Международная электротехническая комиссия (МЭК) - это всемирная организация по стандартизации, включающая в себя все национальные комитеты (национальные комитеты МЭК). Цель МЭК заключается в развитии международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры. По указанному и другим видам деятельности МЭК публикует международные стандарты. Их подготовка возложена на технические комитеты. Любой национальный комитет МЭК, заинтересованный данным вопросом, может участвовать в этой подготовительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также участвуют в подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) на условиях, определенных в соответствующем соглашении между двумя организациями.

Официальные решения или соглашения МЭК по техническим вопросам выражают, насколько это возможно, международное согласованное мнение по относящимся к проблеме вопросам, так как каждый технический комитет имеет представителей от всех заинтересованных национальных комитетов.

Выпускаемые документы имеют форму рекомендаций для международного использования, публикуются в виде стандартов, технических отчетов или руководств и принимаются национальными комитетами именно в таком качестве.

В целях содействия международной унификации (единой системе) национальные комитеты МЭК обязуются при разработке национальных и региональных стандартов брать за основу международные стандарты МЭК, насколько это позволяют условия данной страны. Любое расхождение между стандартами МЭК и соответствующими национальными или региональными стандартами должно быть ясно обозначено в последних.

МЭК не предусматривает процедуры маркировки и не несет ответственности за любое оборудование, заявленное на соответствие одному из стандартов МЭК.

Необходимо обратить внимание на то, что некоторые элементы настоящего стандарта могут быть предметом патентного права. МЭК не несет ответственности за установление любого такого патентного права.

Настоящий стандарт подготовлен на основе применения международного стандарта МЭК 60950-1:2005, разработанного Техническим комитетом 108 "Безопасность электронного оборудования в области аудио-, видеоаппаратуры, оборудования информационных и коммуникационных технологий".

Настоящее второе издание аннулирует и заменяет первое издание МЭК 60950-1, опубликованное в 2001 г. Настоящее издание представляет собой технический пересмотр.

Текст стандарта основан на следующих документах:



FDIS (окончательная редакция проекта
      международного стандарта)

        Отчет о голосовании

            108/135A/FDIS

            108/147/RVD



Полную информацию о голосовании по утверждению МЭК 60950-1 можно найти в отчете о голосовании, указанном выше в таблице.

Настоящий стандарт включает в себя основные требования по безопасности, предъявляемые к оборудованию информационных технологий.

Дополнительные части МЭК 60950 содержат специальные требования безопасности к оборудованию информационных технологий, имеющие ограниченное применение или особые возможности:

МЭК 60950-21 "Удаленное электропитание";

МЭК 60950-22 "Оборудование, предназначенное для установки на открытом воздухе";

МЭК 60950-23 "Оборудование, предназначенное для хранения больших объемов данных".

В настоящем стандарте методы испытаний выделены курсивом.

Приложения R, S, T, W, X, Z, BB и 1 - справочные.



Введение



0. Основы безопасности



Следующие положения были использованы Техническим комитетом МЭК N 108 при разработке настоящего стандарта.

Эти положения не распространяются на исполнение или функциональные характеристики оборудования.



0.1. Общие принципы безопасности



Для изготовления безопасного оборудования разработчикам необходимо понимание основных принципов требований к безопасности.

Эти положения не применяют взамен подробных требований настоящего стандарта. Они предназначены для понимания разработчиками принципов, на которых эти требования основаны. Если для изготовления оборудования требуется использовать технологии и материалы или методы конструирования, не рассмотренные в настоящем стандарте, то при разработке оборудования обеспечивают уровень безопасности не ниже установленного этими принципами безопасности.

Разработчики должны принимать во внимание не только нормальные условия эксплуатации оборудования, но и вероятные условия неисправности, косвенные неисправности, предполагаемое неправильное использование и внешние влияющие факторы, такие как, например, температура, высота, загрязнение, влажность, перенапряжение, возникающее в сети электропитания, и перенапряжение, возникающее в телекоммуникационной сети или системе кабельного распределения.

При задании размеров изоляции необходимо учитывать допуски при производстве, а также возможные деформации, возникающие при переноске, ударах, воздействии вибрации в процессе производства, транспортировании или нормальной эксплуатации.

При разработке оборудования следует:

- где возможно, принимать меры, позволяющие устранять, уменьшать опасности или избегать их;

- использовать защитные средства, не включенные в оборудование, например персональное защитное оборудование (которое настоящий стандарт не рассматривает), в случаях, когда вышеуказанное не представляется возможным, так как противоречит нормальному функционированию оборудования;

- в случаях, когда выполнение вышеуказанного не представляется возможным, или в дополнение к этому использовать маркировку и соответствующие инструкции.

Есть две группы лиц, безопасность которых рассматривают, - это пользователи (или операторы) и обслуживающий персонал.

Пользователи - все лица, кроме обслуживающего персонала. Требования по защите допускают, что пользователи не подготовлены для предвидения опасности, но преднамеренно не создают опасную ситуацию. Следовательно, выполнение требований обеспечивает защиту для уборщиков и случайных посетителей так же, как и для пользователей. В общих случаях пользователи не должны иметь доступа к опасным частям, поэтому такие части должны быть только в областях, доступных для обслуживания, или в оборудовании, расположенном в местах ограниченного доступа.

Если пользователей допускают в места ограниченного доступа, то их должным образом инструктируют.

Предполагают, что обслуживающий персонал достаточно подготовлен в отношении предвидения возможных опасностей для себя и других лиц, находящихся в областях, доступных для обслуживания оборудования, или около оборудования, расположенного в местах ограниченного доступа. Тем не менее, обслуживающий персонал должен быть защищен от непредвиденных опасностей. Это может быть достигнуто, например, расположением на безопасном расстоянии частей, доступных для обслуживания, и частей, электрически и механически опасных, уменьшением вероятности случайного контакта с опасными частями путем экранирования, а также использованием соответствующей маркировки или инструкции, предупреждающей персонал о возможных опасностях.

Маркировка, содержащая информацию о потенциальных опасностях, может быть нанесена на оборудование, или эти опасности должны быть очевидны из назначения оборудования в зависимости от последствий повреждения, или быть доступна для обслуживающего персонала. В общем случае пользователи не должны подвергаться опасности вследствие неправильной эксплуатации, и информация, предназначенная для пользователей, должна помочь избежать этого, а также ситуаций, создающих опасности, таких как, например, неправильное подключение к источнику электропитания или замена предохранителя требуемого типа на предохранители типов, не предусмотренных изготовителем.

В перемещаемом оборудовании вероятность поражения электрическим током увеличивается из-за возможного дополнительного натяжения шнура электропитания и, как следствие, разрыва провода заземления. Для ручного оборудования риск еще более возрастает из-за ускоренного износа шнура электропитания и возможного возникновения дополнительных опасностей в случае падения оборудования. Для переносного оборудования устанавливают еще более жесткие требования, так как его используют и переносят в любом положении, и, если небольшой металлический предмет проникнет через отверстие кожуха, он, перемещаясь внутри оборудования, может создавать опасность.



0.2. Виды опасностей



Применение стандарта, устанавливающего требования безопасности, предназначено для предотвращения травм и ущерба из-за следующих факторов:

- поражения электрическим током;

- энергетической опасности;

- огня;

- тепловой опасности;

- механической опасности;

- опасности излучения;

- химической опасности.



0.2.1. Поражение электрическим током



Поражение электрическим током возникает при прохождении электрического тока через тело человека. Результирующие физиологические эффекты зависят от силы тока (далее - ток), длительности его протекания и пути, по которому ток проходит через тело. Значение тока зависит от значения приложенного напряжения, полного сопротивления источника и полного сопротивления человеческого тела. Полное сопротивление человеческого тела зависит, в свою очередь, от места контакта, влажности в этой области, значения приложенного напряжения и частоты тока. Токи порядка 0,5 мА могут вызывать определенную физиологическую реакцию у здоровых людей и представляют косвенную опасность из-за непроизвольной реакции организма. Токи более высоких значений могут оказывать более разрушительные воздействия, такие как ожоги, судороги мышц, не позволяющие самостоятельно освободиться от действия тока, или желудочковая фибрилляция.

Пиковое значение напряжения переменного тока в установившемся режиме до 42,4 В или напряжение постоянного тока до 60 В, как правило, не считают опасным в сухих условиях для области контакта, эквивалентной руке человека. Оголенные части, которых касаются или которыми оперируют, должны быть заземлены или надлежащим образом изолированы.

Существует оборудование, подключаемое к телефонным или другим внешним сетям связи. Некоторые телекоммуникационные сети работают с такими сигналами, как информационные или вызывные, наложенные на установившееся постоянное напряжение, в результате чего это напряжение может быть превышено в установившемся режиме. Обычная практика для обслуживающего персонала телефонных компаний - касаться руками неизолированных проводящих цепей. Это не приводит к серьезным травмам, поскольку прохождение в данный момент вызывного сигнала маловероятно и области контакта с неизолированными проводниками ограничены. Тем не менее, область контакта с частями, доступными пользователю, и вероятность касания таких частей должны быть ограничены (например, формой и расположением частей).

Всегда следует обеспечивать два уровня защиты для пользователей, чтобы предохранять их от поражения электрическим током. Следовательно, функционирование оборудования при нормальных условиях и после единичного повреждения, включая любые последующие повреждения, не должно создавать риск поражения электрическим током. Тем не менее, применение дополнительных профилактических мер, таких как защитное заземление или дополнительная изоляция, не рассматривают как альтернативу правильно разработанной основной изоляции.



    Причины опасности              Примеры для уменьшения опасности



 Контакт с деталями,        Предотвратить доступ пользователя к  частям,

находящимися в нормальных  находящимся под опасным напряжением, установкой

условиях под опасным       постоянных или съемных кожухов, защитных

напряжением                блокировок и т.п. Разрядить доступные

                           конденсаторы, находящиеся под опасным

                           напряжением

 Пробой изоляции между      Предусмотреть основную изоляцию и соединение

частями, находящимися в    с заземлением доступных токопроводящих частей и

нормальных условиях под    цепей, что позволяет снизить значение напряжения

опасным напряжением, и     до безопасного значения, так как цепи токовой

доступными токопроводящими защиты в течение заданного времени отключат

частями                    части, имеющие при неисправности малое полное

                           сопротивление, или использовать между частями

                           металлический экран, подключенный к защитному

                           заземлению. Для предотвращения пробоя изоляции

                           также используют двойную или усиленную изоляцию

                           между частями, находящимися при нормальной

                           работе под опасным напряжением, и доступными

                           токопроводящими частями

 Контакт с проводниками,    Ограничить доступ к таким цепям, в частности

подключенными к            площадь контакта с ними, и отделить эти цепи от

телекоммуникационным       незаземленных частей, к которым доступ не

сетям, напряжение в        ограничен

которых превышает 42,4 В

пикового значения

переменного тока или 60 В

постоянного тока

 Пробой изоляции,           Обеспечить требуемую механическую и

доступной для пользователя электрическую прочность изоляции, которая

                           доступна пользователю, чтобы уменьшать

                           возможность контакта с опасными напряжениями

 Большой ток от             Ограничить значение тока от прикосновения до

прикосновения (ток         нормированного значения или обеспечить

утечки), идущий от частей, высокоэффективное защитное заземление

находящихся под опасным

напряжением, к доступным

частям, или недостаточное

защитное заземление.

Ток от прикосновения может

включать в себя ток от

компонентов фильтра,

обеспечивающего

электромагнитную

совместимость (далее - ЭМС

фильтр), стоящих между

доступными и первичными

цепями



0.2.2. Энергетическая опасность



Опасность может быть создана коротким замыканием между смежными полюсами сильноточных источников или высокоемкостных цепей и стать причиной:

- ожога;

- дугового разряда;

- выброса расплавленного металла.

Цепи, находящиеся под безопасным для прикосновения напряжением, могут представлять собой энергетическую опасность.

Примеры мер для снижения энергетической опасности:

- разделение;

- экранирование;

- применение защитной блокировки.



0.2.3. Огнеопасность



Возникновение огня может произойти как в нормальных условиях, так и в условиях перегрузки как следствие нарушения работоспособности компонентов, пробоя изоляции, высокого сопротивления или нарушения соединений. Пламя, возникшее внутри оборудования, не должно распространяться за пределы источника воспламенения и вызывать повреждений вне оборудования.

Примеры мер для снижения риска возникновения огня:

- обеспечение защиты от перегрузки по току;

- использование материалов соответствующего класса воспламеняемости там, где это необходимо;

- правильный выбор элементов, компонентов и расходных материалов для предотвращения повышения температуры до такой степени, что это может вызывать воспламенение;

- ограничение количества используемых горючих материалов;

- экранирование или отделение используемых горючих материалов;

- применение для ограничения распространения пламени внутри оборудования защитных кожухов или перегородок;

- использование для корпусов оборудования соответствующих материалов, чтобы уменьшать вероятность распространения огня за пределы оборудования.



0.2.4. Опасности от выделения тепла



Повреждения вследствие воздействия высоких температур в нормальных условиях могут произойти по причине:

- ожога из-за контакта с доступными частями;

- ухудшения изоляции и снижения безопасности критических компонентов;

- воспламенения огнеопасных жидкостей.

Примеры мер для уменьшения таких опасностей:

- снижение высокой температуры доступных частей;

- снижение температур огнеопасных жидкостей (она должна быть ниже точки воспламенения);

- применение маркировки, предупреждающей пользователей, в местах, где доступ к частям с высокой температурой неизбежен.



0.2.5. Механические опасности



Эти опасности создаются:

- острыми краями и углами;

- подвижными частями, способными вызывать повреждение;

- неустойчивостью оборудования;

- разлетающимися частицами взрывающихся электронно-лучевых трубок и ламп высокого давления.

Примеры мер для уменьшения таких опасностей:

- закругление острых краев и углов;

- ограждение;

- установка защитных блокировок;

- закрепление неустойчивого оборудования;

- выбор взрывобезопасных электронно-лучевых трубок и ламп высокого давления;

- применение маркировки, если иное невозможно, чтобы предупредить пользователей.



0.2.6. Опасность излучения



Опасность для пользователей и обслуживающего персонала представляют собой различные виды излучений, возникающих в оборудовании. Примерами их являются звуковые, радиочастотные, инфракрасные, ультрафиолетовые, ионизирующие, высокоинтенсивные видимые и когерентные световые (лазерные) излучения.

Примеры мер для уменьшения таких опасностей:

- ограничение энергетического уровня возможных источников излучения;

- экранирование источников излучения;

- применение защитных блокировок;

- применение маркировок для предупреждения пользователей в местах, где излучение неизбежно.



0.2.7. Химические опасности



Опасности данного вида представляют собой контакт с некоторыми химическими веществами или вдыхание их паров и дыма.

Примеры мер для уменьшения таких опасностей:

- неиспользование конструктивных и расходных материалов, способных привести к опасности при контакте или вдыхании в условиях предполагаемой и нормальной эксплуатации;

- исключение условий, способных вызывать утечку или парообразование;

- применение маркировок для предупреждения пользователей об опасности.



0.3. Материалы и компоненты



Материалы и компоненты, используемые при конструировании оборудования, следует выбирать и размещать так, чтобы обеспечивать надежную работу и исключать создание опасностей в течение планируемого срока службы, а в конце его - серьезный риск возникновения огня. Выбираемые компоненты должны быть использованы в режимах, рекомендованных изготовителями, в нормальных условиях эксплуатации и не должны создавать опасностей в случае неисправностей.



1. Общие положения



1.1. Область применения

1.1.1. Оборудование, на которое распространяется стандарт

Настоящий стандарт распространяется на оборудование информационных технологий, включая электрическое офисное и связанное с ним оборудование, номинальным напряжением электропитания, не превышающим 600 В.

Стандарт распространяется на следующее оборудование информационных технологий:

- оборудование, спроектированное как оконечное телекоммуникационное оборудование, и оборудование инфраструктуры телекоммуникационной сети независимо от источника электропитания;

- оборудование, спроектированное и предназначенное для непосредственного подключения к системе кабельного распределения или для использования как оборудование инфраструктуры в системе кабельного распределения независимо от источника электропитания;

- оборудование, использующее сеть электропитания как среду для обмена данными (см. раздел 6, примечание 4 и 7.1, примечание 4).

Требования настоящего стандарта также распространяются на компоненты и сборочные узлы, предназначенные для использования в составе оборудования информационных технологий. Однако такие компоненты и сборочные узлы необязательно должны соответствовать всем требованиям стандарта, но при условии, что оборудование в сборе, включающее в себя эти компоненты и сборочные узлы, будет соответствовать требованиям стандарта.

Примечания. 1. Примеры требований, которым компоненты и сборочные узлы отдельно от оборудования могут не соответствовать: маркировка номинальных электрических параметров, доступность опасных для жизни частей и т.п.

2. Настоящий стандарт допускается применять к отдельным электронным частям оборудования только в том случае, если это оборудование не подпадает целиком под область его распространения. Например, разветвленные системы кондиционирования, системы обнаружения или тушения пожара и т.п. В некоторых случаях применения могут понадобиться различные требования.



Настоящий стандарт устанавливает требования, обеспечивающие меры, направленные на уменьшение риска возникновения огня, поражения электрическим током или иной опасности для оператора и неспециалиста, которые могут иметь доступ к оборудованию, а также, если это особо указано, обслуживающего персонала.

Цель настоящего стандарта заключается в уменьшении вышеуказанных опасностей в отношении установленного оборудования независимо от того, состоит ли оно из системы взаимосвязанных модулей или независимых устройств, при условии, что подключение, эксплуатацию и обслуживание их осуществляют в соответствии с указаниями изготовителя.

Примеры оборудования, которое входит в область распространения настоящего стандарта, приведены в следующей таблице.



Таблица



  Группа оборудования

               Пример оборудования

 Банковское
оборудование

 Машины для обработки денег, включая машины для
выдачи наличных денег (банкоматы)

 Машины по обработке
данных и текстовой
информации и
оборудование,
связанное с ними

 Оборудование подготовки данных, оборудование
обработки данных, оборудование хранения данных,
персональные компьютеры, плоттеры, принтеры,
сканеры, оборудование обработки текстовой
информации, визуальные дисплейные блоки

 Оборудование сети
данных

 Устройства сопряжения, оконечное оборудование
цепей данных, оконечное оборудование данных,
маршрутизаторы

 Электрическое и
электронное торговое
оборудование

 Контрольно-кассовые машины, терминалы для
производства платежей в месте совершения покупки,
включая связанные с ними электронные весы

 Электрическое и
электронное офисное
оборудование

 Калькуляторы, копировальные машины, диктофоны,
машины для уничтожения документов, дубликаторы,
стирающие устройства, микрографическое офисное
оборудование, картотечные устройства с
электроприводом, оборудование для работы с
бумагой (перфораторы, машины для обрезки,
сортировочные аппараты), бумаговыравнивающие
машины, точилки для карандашей, сшиватели
(степлеры), пишущие машинки

 Другое оборудование
информационных
технологий

 Оборудование фотопечати, терминалы общественной
информации, мультимедийное оборудование

 Оборудование доставки
почты

 Машины для обработки почты, машины для доставки
почты

 Оборудование
инфраструктуры
телекоммуникационной
сети

 Оборудование для составления и выписки счетов
(оборудование для биллинга), мультиплексоры,
сетевое питающее оборудование, сетевое оконечное
оборудование, базовые радиостанции, репитеры
(повторители), передающее оборудование,
телекоммуникационное коммутационное оборудование

 Оконечное
телекоммуникационное
оборудование

 Факсимильное оборудование, системы коммутируемых
телефонов, модемы, учрежденческие АТС с исходящей
и входящей связью, пейджеры, автоответчики,
телефонные аппараты для проводной связи
с проводной и беспроводной трубками



Примечание 3. К мультимедийному оборудованию могут также быть применены требования безопасности МЭК 60065. См. также МЭК Руководство 112 [17].



Данный перечень не является исчерпывающим, и оборудование, не указанное в перечне, также может быть отнесено к области распространения настоящего стандарта.

Оборудование, удовлетворяющее требованиям настоящего стандарта, может быть использовано в системах управления технологическим процессом, автоматического контроля и других подобных системах, в которых необходима обработка информации. Настоящий стандарт не содержит требований к эксплуатационным и функциональным характеристикам оборудования.

1.1.2. Дополнительные требования

Дополнительные требования, установленные настоящим стандартом, могут быть необходимы для оборудования:

- предназначенного для работы при особых условиях окружающей среды, таких как высокая температура, повышенная влажность, вибрации, сильная запыленность, горючие газы, коррозийно- и взрывоопасная атмосферы;

- электрического медицинского, применяемого в условиях физического контакта с пациентом;

- предназначенного для использования на транспортных средствах (водном и в авиатранспорте), в странах с тропическим климатом или на высотах более 2000 м;

- в котором осуществляется подача воды (требования и соответствующие испытания см. в Приложении T).

1.1.3. Исключения

Настоящий стандарт не распространяется на:

- системы электропитания [мотор-генераторы, системы аварийного электропитания (батарейные) и трансформаторы], которые не являются неотъемлемой частью оборудования;

- электропроводку зданий;

- устройства, не требующие источника электропитания.

1.2. Термины и определения

Под терминами "напряжение" и "ток" подразумевают их среднеквадратичное значение, если не обусловливают другое значение.

Блокировка защитная                                               1.2.7.6

Бумага папиросная                                                 1.2.13.16

Деталь декоративная                                               1.2.6.5

Диапазон номинального напряжения                                  1.2.1.2

Диапазон номинальной частоты                                      1.2.1.5

Заземление функциональное                                         1.2.13.9

Зазор                                                             1.2.10.1

Изоляция двойная                                                  1.2.9.4

Изоляция дополнительная                                           1.2.9.3

Изоляция основная                                                 1.2.9.2

Изоляция сплошная                                                 1.2.10.4

Изоляция усиленная                                                1.2.9.5

Изоляция функциональная                                           1.2.9.1

Инструмент                                                        1.2.7.4

Испытание периодическое                                           1.2.13.3

Испытание типовое                                                 1.2.13.1

Кабель соединительный                                             1.2.11.6

Классификация воспламеняемости материалов                         1.2.12.1

Кожух                                                             1.2.6.1

Кожух механический                                                1.2.6.3

Кожух противопожарный                                             1.2.6.2

Кожух электрический                                               1.2.6.4

Контроль выборочный                                               1.2.13.2

Корпус                                                            1.2.7.5

Марля                                                             1.2.13.15

Материал класса воспламеняемости 5VA                              1.2.12.5

Материал класса воспламеняемости 5VB                              1.2.12.6

Материал класса воспламеняемости HB40                             1.2.12.10

Материал класса воспламеняемости HB75                             1.2.12.11

Материал класса воспламеняемости HBF (вспененный)                 1.2.12.9

Материал класса воспламеняемости HF-1 (вспененный)                1.2.12.7

Материал класса воспламеняемости HF-2 (вспененный)                1.2.12.8

Материал класса воспламеняемости V-0                              1.2.12.2

Материал класса воспламеняемости V-1                              1.2.12.3

Материал класса воспламеняемости V-2                              1.2.12.4

Материал класса воспламеняемости VTM-0                            1.2.12.12

Материал класса воспламеняемости VTM-1                            1.2.12.13

Материал класса воспламеняемости VTM-2                            1.2.12.14

Нагрузка нормальная                                               1.2.2.1

Напряжение в телекоммуникационной сети при переходных процессах   1.2.9.11

Напряжение номинальное                                            1.2.1.1

Напряжение опасное                                                1.2.8.6

Напряжение постоянного тока                                       1.2.13.4

Напряжение при переходных процессах в сети                        1.2.9.10

Напряжение прочности требуемое                                    1.2.9.9

Напряжение рабочее                                                1.2.9.6

Напряжение рабочее пиковое                                        1.2.9.8

Напряжение рабочее среднеквадратичное                             1.2.9.7

Область, доступная для обслуживания                               1.2.7.2

Область, доступная оператору                                      1.2.7.1

Оборудование в виде сетевой вилки                                 1.2.3.6

Оборудование встраиваемое                                         1.2.3.5

Оборудование класса I                                             1.2.4.1

Оборудование класса II                                            1.2.4.2

Оборудование класса III                                           1.2.4.3

Оборудование перемещаемое                                         1.2.3.1

Оборудование переносное                                           1.2.3.3

Оборудование подключаемое                                         1.2.5.3

Оборудование, подключаемое соединителем типа A                    1.2.5.1

Оборудование, подключаемое соединителем типа B                    1.2.5.2

Оборудование, подключенное постоянно                              1.2.5.4

Оборудование ручное                                               1.2.3.2

Оборудование стационарное                                         1.2.3.4

Ограничитель температуры                                          1.2.11.2

Оператор                                                          1.2.13.7

Персонал обслуживающий                                            1.2.13.5

Поверхность ограничивающая                                        1.2.10.3

Пользователь                                                      1.2.13.6

Помещение с ограниченным доступом                                 1.2.7.3

Предел взрывоопасности                                            1.2.12.15

Провод защитного заземления                                       1.2.13.10

Провод защитного соединения                                       1.2.13.11

Продолжительность покоя номинальная                               1.2.2.3

Продолжительность работы номинальная                              1.2.2.2

Путь утечки                                                       1.2.10.2

Сеть телекоммуникационная                                         1.2.13.8

Сеть электропитания                                               1.2.8.3

Сеть электропитания переменного тока                              1.2.8.1

Сеть электропитания постоянного тока                              1.2.8.2

Система кабельного распределения                                  1.2.13.14

Термовыключатель                                                  1.2.11.3

Термовыключатель с автоматическим возвратом                       1.2.11.4

Термовыключатель с ручным возвратом                               1.2.11.5

Термореле                                                         1.2.11.1

Ток защитного провода                                             1.2.13.13

Ток защиты номинальный                                            1.2.13.17

Ток номинальный                                                   1.2.1.3

Ток от прикосновения                                              1.2.13.12

Уровень энергетический опасный                                    1.2.8.10

Цепь безопасного сверхнизкого напряжения                          1.2.8.8

Цепь БСНН                                                         1.2.8.8

Цепь вторичная                                                    1.2.8.5

Цепь напряжения телекоммуникационной сети                         1.2.8.11

Цепь НТС                                                          1.2.8.11

Цепь НТС-1                                                        1.2.8.12

Цепь НТС-2                                                        1.2.8.13

Цепь НТС-3                                                        1.2.8.14

Цепь первичная                                                    1.2.8.4

Цепь сверхнизкого напряжения                                      1.2.8.7

Цепь СНН                                                          1.2.8.7

Цепь с ограничением тока                                          1.2.8.9

Частота номинальная                                               1.2.1.4

Шнур электропитания несъемный                                     1.2.5.6

Шнур электропитания съемный                                       1.2.5.5

1.2.1. Электрические характеристики оборудования

1.2.1.1. Номинальное напряжение (rated voltage): указанное изготовителем напряжение источника сетевого электропитания (для трехфазного источника электропитания принимают линейное напряжение).

1.2.1.2. Диапазон номинального напряжения (rated voltage range): указанный изготовителем диапазон напряжения источника сетевого электропитания, выражаемый нижним и верхним значениями номинального напряжения.

1.2.1.3. Номинальный ток (rated current): указанный изготовителем ток, потребляемый оборудованием.

1.2.1.4. Номинальная частота (rated frequency): указанная изготовителем частота электропитания.

1.2.1.5. Диапазон номинальной частоты (rated frequency range): указанный изготовителем диапазон частоты напряжения электропитания, выражаемый нижней и верхней номинальными частотами.

1.2.2. Условия работы

1.2.2.1. Нормальная нагрузка (normal load): испытательный режим работы, максимально соответствующий наиболее жестким условиям, которые реально могут возникать при работе в нормальных условиях. Если реальные условия эксплуатации могут быть более жесткими, чем при максимальной нагрузке, установленной изготовителем, включая номинальную продолжительность работы и покоя, то применяют наиболее жесткие условия.

Примечание. Примеры условий нормальной нагрузки для электрических офисных машин приведены в Приложении L.



1.2.2.2. Номинальная продолжительность работы (rated operating time): указанное изготовителем максимальное время работы оборудования.

1.2.2.3. Номинальная продолжительность покоя (rated resting time): указанное изготовителем минимальное время, во время которого оборудование находится в выключенном состоянии или режиме ожидания между периодами работы оборудования.

1.2.3. Подвижность оборудования

1.2.3.1. Перемещаемое оборудование (movable equipment): оборудование, имеющее одно из следующих свойств:

- массу не более 18 кг и незакрепленное;

- колеса, ролики или другие средства перемещения оператором в соответствии с инструкцией по эксплуатации.

1.2.3.2. Ручное оборудование (hand-held equipment): перемещаемое оборудование или часть оборудования, удерживаемая в руках при нормальной эксплуатации.

1.2.3.3. Переносное оборудование (transportable equipment): перемещаемое оборудование, предположительно носимое пользователем.

Примечание. Например, персональные компьютеры типа лэптоп и ноутбук, планшетные компьютеры с перьевым вводом данных и их принадлежности (принтеры, приводы CD-ROM и т.д.).



1.2.3.4. Стационарное оборудование (stationary equipment): оборудование, не относящееся к перемещаемому.

1.2.3.5. Встраиваемое оборудование (equipment for building-in): оборудование, предназначенное для установки в подготовленное углубление, например в стене или другом подобном месте.

Примечание. В общем случае встраиваемое оборудование не имеет кожухов со всех сторон, так как некоторые стороны защищены после установки.



1.2.3.6. Оборудование в виде сетевой вилки (direct plug-in equipment): оборудование, предназначенное для использования без шнура электропитания. Сетевая вилка входит в состав кожуха оборудования и используется для удержания оборудования в сетевой розетке.

1.2.4. Классы оборудования по защите от поражения электрическим током

Примечание. Существует оборудование информационных технологий, которое может обладать совокупными характеристиками указанных ниже классов оборудования.



1.2.4.1. Оборудование класса I (class I equipment): оборудование, в котором защита от поражения электрическим током обеспечена:

- основной изоляцией, а также

- наличием средств подключения к контуру защитного заземления помещения тех токопроводящих частей, на которых может появиться опасное напряжение в случае пробоя основной изоляции.

Примечание. Оборудование класса I может иметь части с двойной или усиленной изоляцией.



1.2.4.2. Оборудование класса II (class II equipment): оборудование, в котором защита от поражения электрическим током обеспечена не только основной изоляцией, но и такими дополнительными мерами безопасности, как двойная или усиленная изоляция, при этом не применены ни защитное заземление, ни средства защиты, созданные при установке оборудования.

1.2.4.3. Оборудование класса III (class III equipment): оборудование, в котором защита от поражения электрическим током обеспечивается электропитанием от цепей БСНН и в котором не возникает опасное напряжение.

Примечание. Для оборудования класса III отсутствуют требования по защите от поражения электрическим током, все другие требования настоящего стандарта применяют.



1.2.5. Подключение к источнику электропитания

1.2.5.1. Оборудование, подключаемое соединителем типа A (pluggable equipment type A): оборудование, предназначенное для подключения к электропроводке здания через вилку и розетку непромышленного применения или приборный соединитель непромышленного применения или для подключения обоими указанными способами.

1.2.5.2. Оборудование, подключаемое соединителем типа B (pluggable equipment type B): оборудование, предназначенное для подключения к электропроводке здания через вилку и розетку промышленного применения или приборный соединитель непромышленного применения или для подключения обоими указанными способами в соответствии с требованиями МЭК 60309 или национального стандарта аналогичного применения.

1.2.5.3. Подключаемое оборудование (pluggable equipment): оборудование, предназначенное для подключения соединителем типа A или B.

1.2.5.4. Постоянно подключенное оборудование (permanently connected equipment): оборудование, подключенное к электропроводке здания с помощью винтовых клемм или другим надежным способом.

1.2.5.5. Съемный шнур электропитания (detachable power supply cord): гибкий шнур, предназначенный для подключения к оборудованию через соответствующий приборный соединитель.

1.2.5.6. Несъемный шнур электропитания (non-detachable power supply cord): гибкий шнур, прикрепленный к оборудованию или представляющий с ним единое целое.

Таким шнуром может быть:

- шнур обычного исполнения - гибкий шнур, легкозаменяемый без специальной подготовки шнура или без применения специального инструмента;

- шнур специального исполнения - гибкий шнур, специально подготовленный или требующий применения специальных инструментов для его замены, или такой шнур, который не может быть заменен без повреждения оборудования.

Термин "специально подготовленный" включает в себя такие понятия, как обеспечение защиты шнура электропитания по всей длине, применение кабельных наконечников, подготовка монтажных проушин и т.д., но не предполагает формовки провода перед его введением в клемму или скручивания многожильных проводов для придания им большей жесткости.

1.2.6. Кожухи

1.2.6.1. Кожух (enclosure): часть оборудования, выполняющая одну или несколько функций, описанных в 1.2.6.2 - 1.2.6.4.

Примечание. Кожух одного типа может быть расположен в кожухе другого типа (например, электрический кожух - в противопожарном кожухе и наоборот). Также один кожух может обеспечивать функции более чем одного типа (например, как электрического кожуха, так и противопожарного кожуха).



1.2.6.2. Противопожарный кожух (fire enclosure): часть оборудования, препятствующая распространению огня или пламени, возникшего внутри оборудования.

1.2.6.3. Механический кожух (mechanical enclosure): часть оборудования, предназначенная для защиты от механических и других физических опасностей.

1.2.6.4. Электрический кожух (electrical enclosure): часть оборудования, предназначенная для предотвращения доступа к частям, находящимся под опасным напряжением или содержащим опасный уровень энергии, а также к цепям НТС.

1.2.6.5. Декоративная деталь (decorative part): часть оборудования, вынесенная за пределы кожуха и не выполняющая защитных функций.

1.2.7. Доступность

1.2.7.1. Область, доступная оператору (operator access area): область, в которую при нормальных условиях возможен доступ:

- без применения инструмента или

- с помощью средств, специально предназначенных для оператора, или

- оператора по инструкции по эксплуатации независимо от необходимости применения инструмента.

Термины "доступ" и "доступный" относятся к вышеупомянутому понятию область, доступная оператору, если иное не уточнено специально.

1.2.7.2. Область, доступная для обслуживания (service access area): часть оборудования, отличающаяся от области, доступной оператору, тем, что для обслуживающего персонала разрешен доступ даже при включенном оборудовании.

1.2.7.3. Помещение с ограниченным доступом (restricted access location): помещение для оборудования, где применяют оба приведенных ниже требования:

- доступ разрешен только обслуживающему персоналу или пользователям, проинструктированным о причинах ограничения, относящихся к помещению, и предостережениях, которые должны быть выполнены;

- доступ возможен только с использованием инструмента, блокировки и ключа или других средств безопасности, проверяемых лицом, ответственным за помещение.

Примечание. Требования к оборудованию, предназначенному для установки в помещениях с ограниченным доступом, те же, что и для области, доступной оператору, за исключением приведенных в 1.7.14, 2.1.3, 4.5.4, 4.6.2 и 5.1.7.



1.2.7.4. Инструмент (tool): отвертка или любой другой предмет, который может быть использован для воздействия на винт, защелку или другое фиксирующее устройство.

1.2.7.5. Корпус (body): совокупность всех доступных токопроводящих частей, рукояток, зажимов, головок и т.п., а также все доступные поверхности из изоляционных материалов, к которым может быть приложена металлическая фольга.

1.2.7.6. Защитная блокировка (safety interlock): средства предупреждения доступа к опасным частям для устранения опасности или автоматического устранения опасных условий во время доступа.

1.2.8. Цепи и их характеристики

1.2.8.1. Сеть электропитания переменного тока (AC mains supply): внешняя система электропитания переменного тока, питающая оборудование. Эти источники электропитания включают в себя частные или общественные системы энергоснабжения и, если не указано особо в настоящем стандарте (например, в 1.4.5), эквивалентные источники, например мотор-генераторы и источники бесперебойного электропитания.

Примечание. См. Приложение V - типичные примеры систем электропитания переменного тока.



1.2.8.2. Сеть электропитания постоянного тока (DC mains supply): внешняя система электропитания постоянного тока (с батареями или без них), питающая оборудование, за исключением:

- источника электропитания постоянного тока, обеспечивающего электропитание удаленного оборудования за пределами проводки телекоммуникационной сети;

- источника электропитания с ограничением мощности (см. 2.5) с напряжением разомкнутой цепи не более 42,4 В постоянного тока;

- источника электропитания постоянного тока с напряжением разомкнутой цепи свыше 42,4 В постоянного тока и до 60 В постоянного тока включительно и согласованной мощностью на выходе менее 240 В x А.

Цепь, соединенную с сетью электропитания постоянного тока (например, цепь БСНН, цепь НТС или вторичную цепь с опасным напряжением), настоящий стандарт рассматривает как вторичную цепь.

Примечание. Расположение соединений и организация заземления внутри телекоммуникационных систем описаны в МСЭ-Т (Сектор по телекоммуникациям международного союза электросвязи), Рекомендации K.27 [23].



1.2.8.3. Сеть электропитания (mains supply): система электропитания представляет собой сеть электропитания переменного или постоянного тока.

1.2.8.4. Первичная цепь (primary circuit): цепь, непосредственно подключенная к сети электропитания переменного тока. Она включает в себя, например, средства для соединения с сетью электропитания переменного тока, первичные обмотки трансформаторов, электродвигателей и других нагрузочных устройств.

Примечание. Проводящие части соединительных кабелей могут быть частью первичной цепи, как установлено в 1.2.11.6.



1.2.8.5. Вторичная цепь (secondary circuit): цепь, не имеющая прямого подключения к первичной цепи и получающая электроэнергию через трансформатор, преобразователь, другое эквивалентное устройство или от батареи.

Примечание. Проводящие части соединительных кабелей могут быть частью вторичной цепи, как установлено в 1.2.11.6.



1.2.8.6. Опасное напряжение (hazardous voltage): напряжение, значение которого превышает 42,4 В пикового значения напряжения переменного тока или 60 В напряжения постоянного тока в цепи, не отвечающей требованиям, предъявляемым или к цепям с ограничением тока, или к цепям НТС.

1.2.8.7. Цепь сверхнизкого напряжения; цепь СНН (ELV circuit): вторичная цепь, имеющая такое напряжение между любыми двумя проводами или между любым проводом и заземлением (см. 1.4.9), значение которого при нормальных условиях эксплуатации не превышает 42,4 В пикового значения переменного тока или 60 В постоянного тока, и отделенная от опасного напряжения, по меньшей мере, основной изоляцией, но не отвечающая всем требованиям ни для цепей БСНН, ни для цепей с ограничением тока.

1.2.8.8. Цепь безопасного сверхнизкого напряжения; цепь БСНН (SELV circuit): вторичная цепь, сконструированная и защищенная таким образом, что в нормальных условиях эксплуатации и в случае единичной неисправности значение напряжения не превышает безопасного значения.

Примечания. 1. Предельные значения напряжения в нормальных условиях эксплуатации и в случае единичной неисправности (см. 1.4.14) приведены в 2.2. См. также таблицу 1A.

2. Настоящее определение цепей БСНН отличается от определения термина "БСНН-система", приведенного в МЭК 61140 [11].



1.2.8.9. Цепь с ограничением тока (limited current circuit): цепь, сконструированная и защищенная так, что значение тока, протекающего в ней как в нормальных условиях эксплуатации, так и при единичной неисправности, не достигает опасного значения.

Примечание. Предельные значения тока при нормальных условиях эксплуатации и в случае единичной неисправности (см. 1.4.14) приведены в 2.4.



1.2.8.10. Опасный энергетический уровень (hazardous energy level): уровень накопленной энергии не менее 20 Дж, сохраняющийся не менее 60 с при согласованной мощности не менее 240 В x А и разности потенциалов не менее 2 В.

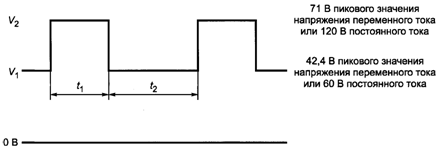

1.2.8.11. Цепь напряжения телекоммуникационной сети; цепь НТС (TNV circuit): цепь в оборудовании, для которой доступная зона контакта ограничена и которая спроектирована и защищена так, что при нормальных условиях эксплуатации и единичной неисправности (см. 1.4.14) значение напряжения не превышает предельно допустимого значения.

Цепь НТС настоящий стандарт рассматривает как вторичную цепь.

Примечания. 1. Предельные значения напряжений при нормальных условиях эксплуатации и единичной неисправности (см. 1.4.14) приведены в 2.3.1. Требования к доступности для цепей НТС указаны в 2.1.1.1.

2. Проводящие части соединительных кабелей могут быть частью цепи НТС, как установлено в 1.2.11.6.



Цепи НТС классифицируют как цепи НТС-1, НТС-2 и НТС-3 в соответствии с 1.2.8.12 - 1.2.8.14.

Примечание 3. Соотношения между напряжениями цепей БСНН и цепей НТС показаны в таблице 1A.



Таблица 1A



Пределы напряжений для цепей БСНН и НТС



 Перенапряжение из
телекоммуникационных
  сетей возможно?

Перенапряжение из
систем кабельного
  распределения
    возможно?

  Нормальное рабочее напряжение

  В пределах
  цепи БСНН

Превышение пределов
  цепи БСНН, но в
пределах цепей НТС

         Да

       Да

  Цепь НТС-1

    Цепь НТС-3

        Нет

 Не применяется

  Цепь БСНН

    Цепь НТС-2



1.2.8.12. Цепь НТС-1 (TNV-1 circuit): цепь НТС, у которой:

- нормальные рабочие напряжения при работе в нормальных условиях эксплуатации не превышают пределов для цепей БСНН, и

- возможны перенапряжения из телекоммуникационных сетей и систем кабельного распределения.

1.2.8.13. Цепь НТС-2 (TNV-2 circuit): цепь НТС, у которой:

- нормальные рабочие напряжения при работе в нормальных условиях эксплуатации превышают пределы для цепей БСНН, и

- невозможны перенапряжения из телекоммуникационных сетей.

1.2.8.14. Цепь НТС-3 (TNV-3 circuit): цепь НТС, у которой:

- нормальные рабочие напряжения при работе в нормальных условиях эксплуатации превышают пределы для цепей БСНН, и

- возможны перенапряжения из телекоммуникационных сетей и систем кабельного распределения.

1.2.9. Изоляция

1.2.9.1. Функциональная изоляция (functional insulation): изоляция, необходимая только для исправной работы оборудования.

Примечание. Функциональная изоляция не защищает от поражения электрическим током, однако уменьшает вероятность возникновения воспламенения или огня.



1.2.9.2. Основная изоляция (basic insulation): изоляция, обеспечивающая основную защиту от поражения электрическим током.

1.2.9.3. Дополнительная изоляция (supplementary insulation): независимая изоляция, применяемая дополнительно к основной изоляции, уменьшающая опасность поражения электрическим током в случае повреждения основной изоляции.

1.2.9.4. Двойная изоляция (double insulation): изоляция, состоящая из основной и дополнительной изоляции.

1.2.9.5. Усиленная изоляция (reinforced insulation): единая система изоляции, обеспечивающая степень защиты от поражения электрическим током, эквивалентную степени, обеспечиваемой двойной изоляцией, в условиях, установленных настоящим стандартом.

Примечание. Термин "система изоляции" указывает, что изоляция необязательно должна быть однородной. Она может содержать несколько слоев, которые необязательно оценивают как основную или дополнительную изоляцию.



1.2.9.6. Рабочее напряжение (working voltage): наибольшее напряжение, которому подвергается или может быть подвергнута рассматриваемая изоляция или компонент при работе оборудования в нормальных условиях эксплуатации.

1.2.9.7. Среднеквадратичное рабочее напряжение (rms working voltage): среднеквадратичное значение рабочего напряжения, включая любые составляющие постоянного напряжения.

Примечание. Среднеквадратичные рабочие напряжения определяют по 2.10.2.2 и, где уместно, - по 1.4.8.



1.2.9.8. Пиковое рабочее напряжение (peak working voltage): пиковое значение рабочего напряжения, включая любые составляющие постоянного напряжения или любые повторяющиеся пиковые импульсы, генерируемые в оборудовании.

Если значение двойной амплитуды пульсаций превышает 10% среднего напряжения, то применяют требования, относящиеся к пиковому или переменному напряжению.

Примечание. Пиковые рабочие напряжения определяют по 2.10.2.3 и, где уместно, - по 1.4.8.



1.2.9.9. Требуемое напряжение прочности (required withstand voltage): наибольшее напряжение, при котором рассматриваемая изоляция выдерживает без пробоя воздействие напряжения.

1.2.9.10. Напряжение при переходных процессах в сети (mains transient voltage): наибольшее пиковое напряжение, которое может возникнуть на вводе электропитания оборудования в результате переходных процессов в сети электропитания переменного тока.

1.2.9.11. Напряжение при переходных процессах в телекоммуникационной сети (telecommunication network transient voltage): наибольшее пиковое напряжение, которое может возникнуть в точке соединения телекоммуникационной сети с оборудованием, в результате воздействия внешних переходных процессов на сеть.

Примечание. Влияние переходных процессов из систем кабельного распределения не учитывают.



1.2.10. Свойства изоляции

1.2.10.1. Зазор (clearance): кратчайшее измеренное по воздуху расстояние между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью.

1.2.10.2. Путь утечки (creepage distance): кратчайший путь, измеренный по поверхности изоляции между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования.

1.2.10.3. Ограничивающая поверхность (bounding surface): внешняя поверхность электрического кожуха, условно рассматриваемая как покрытая металлической фольгой, плотно прижатой ко всем доступным поверхностям изоляционного материала.

1.2.10.4. Сплошная изоляция (solid insulation): материал, обеспечивающий электрическую изоляцию между двумя противолежащими поверхностями, но не вдоль внешней поверхности.

Примечание. Сплошная изоляция должна отвечать требованиям для фактических минимальных расстояний через изоляцию (см. 2.10.5.2) или другим требованиям и испытаниям настоящего стандарта вместо минимальных расстояний.



1.2.11. Компоненты

1.2.11.1. Термореле (thermostat): термочувствительное устройство управления циклического действия, предназначенное для поддержания значения температуры в пределах двух конкретных значений при нормальных условиях эксплуатации и могущее включать в себя средства регулировки оператором.

1.2.11.2. Ограничитель температуры (temperature limiter): термочувствительное устройство управления, предназначенное для поддержания значения температуры ниже или выше некоторого значения при нормальных условиях эксплуатации и могущее включать в себя средства регулировки оператором.

Примечание. Ограничитель температуры может быть с ручной или автоматической установкой заданного режима.



1.2.11.3. Термовыключатель (thermal cut-out): термочувствительное устройство управления, срабатывающее в случае нарушения нормальных условий эксплуатации и не имеющее средств регулирования температуры оператором.

Примечание. Термовыключатель может быть с автоматическим или ручным возвратом в исходное положение.



1.2.11.4. Термовыключатель с автоматическим возвратом (thermal cut-out, automatic reset): термовыключатель, автоматически включающий ток после того, как контролируемая им часть оборудования достаточно остынет.

1.2.11.5. Термовыключатель с ручным возвратом (thermal cut-out, manual reset): термовыключатель, требующий ручной установки исходного положения или замены какой-либо детали для восстановления тока в цепи.

1.2.11.6. Соединительный кабель (interconnecting cable): кабель, используемый для электрического соединения вспомогательного оборудования с блоками оборудования информационных технологий, соединения блоков в систему или соединения блоков с телекоммуникационной сетью или системой кабельного распределения.

Такой кабель может быть использован для электрических цепей любого типа при соединении одного блока с другим.

Примечание. Шнур электропитания, предназначенный для соединения с сетью электропитания, не считают соединительным кабелем.



1.2.12. Воспламеняемость

1.2.12.1. Классификация воспламеняемости материалов (flammability classification of materials): оценка поведения горящих материалов и их способности к затуханию. Материалы классифицируют в соответствии с 1.2.12.2 - 1.2.12.14 по результатам испытаний, выполненных по МЭК 60695-11-10, МЭК 60695-11-20, ИСО 9772 или ИСО 9773.

Примечания. 1. Применительно к требованиям настоящего стандарта вспененные материалы класса воспламеняемости HF-1 оценивают выше таких же материалов класса воспламеняемости HF-2, а материалы класса воспламеняемости HF-2 - выше материалов класса воспламеняемости HBF.

2. Материалы класса воспламеняемости 5VA оценивают выше таких же материалов класса воспламеняемости 5VB, материалы класса воспламеняемости 5VB - выше материалов класса воспламеняемости V-0, материалы класса воспламеняемости V-0 - выше материалов класса воспламеняемости V-1, материалы класса воспламеняемости V-1 - выше материалов класса воспламеняемости V-2, материалы класса воспламеняемости V-2 - выше материалов класса воспламеняемости HB40 и материалы класса воспламеняемости HB40 - выше материалов класса воспламеняемости HB75.

3. Материалы класса воспламеняемости VTM-0 оценивают выше таких же материалов класса воспламеняемости VTM-1, а материалы класса воспламеняемости VTM-1 - выше материалов класса воспламеняемости VTM-2.

4. Материалы классов воспламеняемости VTM-0, VTM-1 и VTM-2 рассматривают как эквивалентные материалам классов воспламеняемости V-0, V-1 и V-2 соответственно, но только в части свойств воспламеняемости; их электрические и механические свойства не обязательно должны быть одинаковыми.

5. Некоторые классы воспламеняемости, приведенные в предыдущих изданиях настоящего стандарта, заменены на новые. Соответствие новых классов воспламеняемости старым указано в таблице 1B.



Таблица 1B



Соответствие классов воспламеняемости



  Старый класс
воспламеняемости

   Новый класс
воспламеняемости

           Эквивалентность

       -

       5VA
 (см. 1.2.12.5)

 Класс воспламеняемости 5VA не
используется в настоящем стандарте

       5V

       5VB
 (см. 1.2.12.6)

 Материалы, которые прошли испытание
на воспламеняемость по классу 5V
по A.9 предыдущего издания стандарта,
эквивалентны классу воспламеняемости
5VB настоящего стандарта

       HB

      HB40
 (см. 1.2.12.10)

 Образцы материалов толщиной 3 мм,
которые прошли испытания на
воспламеняемость по A.8 предыдущего
издания стандарта (максимальная
скорость горения при проведении
испытания 40 мм/мин), эквивалентны
классу воспламеняемости HB40
настоящего стандарта

      HB75
 (см. 1.2.12.11)

 Образцы материалов толщиной менее
3 мм, которые прошли испытания на
воспламеняемость по A.8 предыдущего
издания стандарта (максимальная
скорость горения при проведении
испытания 75 мм/мин), эквивалентны
классу воспламеняемости HB75
настоящего стандарта



1.2.12.2. Материал класса воспламеняемости V-0 (V-0 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости V-0 по МЭК 60695-11-10.

1.2.12.3. Материал класса воспламеняемости V-1 (V-1 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости V-1 по МЭК 60695-11-10.

1.2.12.4. Материал класса воспламеняемости V-2 (V-2 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости V-2 по МЭК 60695-11-10.

1.2.12.5. Материал класса воспламеняемости 5VA (5VA class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости 5VA по МЭК 60695-11-20.

1.2.12.6. Материал класса воспламеняемости 5VB (5VB class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости 5VB по МЭК 60695-11-20.

1.2.12.7. (Вспененный) материал класса воспламеняемости HF-1 (HF-1 class foamed material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HF-1 по ИСО 9772.

1.2.12.8. (Вспененный) материал класса воспламеняемости HF-2 (HF-2 class foamed material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HF-2 по ИСО 9772.

1.2.12.9. (Вспененный) материал класса воспламеняемости HBF (HBF class foamed material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HBF по ИСО 9772.

1.2.12.10. Материал класса воспламеняемости HB40 (HB40 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HB40 по МЭК 60695-11-10.

1.2.12.11. Материал класса воспламеняемости HB75 (HB75 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HB75 по МЭК 60695-11-10.

1.2.12.12. Материал класса воспламеняемости VTM-0 (VTM-0 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости VTM-0 по ИСО 9773.

1.2.12.13. Материал класса воспламеняемости VTM-1 (VTM-1 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости VTM-1 по ИСО 9773.

1.2.12.14. Материал класса воспламеняемости VTM-2 (VTM-2 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости VTM-2 по ИСО 9773.

1.2.12.15. Предел взрывоопасности (explosion limit): наиболее низкая концентрация легковоспламеняющегося вещества, состоящего из смеси газов, паров, тумана или пыли, при которой пламя способно распространяться после удаления источника воспламенения.

1.2.13. Дополнительные определения

1.2.13.1. Типовое испытание (type test): испытание предоставленного образца оборудования с целью определить его соответствие требованиям настоящего стандарта.

1.2.13.2. Выборочный контроль (sampling test): испытание некоторого числа образцов, отобранных методом случайного отбора из партии.

1.2.13.3. Периодическое испытание (routine test): испытание, которому подвергают каждое отдельное устройство в процессе изготовления или после него с целью проверить соответствие требованиям настоящего стандарта или определенным критериям.

1.2.13.4. Напряжение постоянного тока (DC voltage): среднее значение напряжения (измеряемое вольтметром магнитоэлектрической системы с подвижной катушкой), двойная амплитуда пульсаций которого не превышает 10% среднего значения.

Примечание. Если значение двойной амплитуды пульсаций превышает 10% среднего напряжения, то применяют требования, относящиеся к переменному напряжению.



1.2.13.5. Обслуживающий персонал (service person): лица, имеющие соответствующую техническую подготовку и опыт, осознающие опасность, которой они могут быть подвергнуты при выполнении задания, и владеющие способами снижения этой опасности для себя и других лиц.

1.2.13.6. Пользователь (user): любое лицо, не относящееся к обслуживающему персоналу. Термин "пользователь" в настоящем стандарте полностью соответствует термину "оператор", и оба этих термина взаимозаменяемы.

1.2.13.7. Оператор (operator): см. 1.2.13.6.

1.2.13.8. Телекоммуникационная сеть (telecommunication network): передающая среда, заканчивающаяся проводной линией, предназначенной для связи между оборудованием, которое может быть размещено в различных зданиях, исключая:

- магистральную систему для электропитания, передачи и распределения электрической энергии, если она используется как передающая среда связи;

- системы кабельного распределения;

- цепи БСНН, соединяющие модули оборудования обработки данных.

Примечания. 1. Термин "телекоммуникационная сеть" определяет функциональное назначение, а не электрические характеристики сети. Собственно телекоммуникационную сеть не классифицируют как цепь БСНН или цепь НТС. Такая классификация относится только к цепям оборудования.

2. Телекоммуникационная сеть может быть:

- общественной или частной;

- подвергнутой перенапряжениям от переходных процессов, вызываемых атмосферными разрядами и неисправностями в системах электропитания;

- подвергнутой продольным (общим несимметричным) напряжениям, наводимым от проходящих рядом линий электросети или городского электротранспорта.

3. Примеры телекоммуникационных сетей:

- общие телефонные сети коммутационного типа;

- сети общественной информации;

- интегрированные служебные цифровые сети (ISDN);

- частные сети, характеристики электрического сопряжения которых аналогичны вышеприведенным.



1.2.13.9. Функциональное заземление (functional earthing): заземление какой-нибудь точки оборудования или системы по причинам, не связанным с безопасностью.

1.2.13.10. Провод защитного заземления (protective earthing conductor): провод в проводке оборудования или шнуре электропитания, соединяющий основную клемму защитного заземления оборудования с точкой заземления электропроводки здания.

Примечание. В некоторых странах термин "заземляющий провод" используют вместо термина "провод защитного заземления".



1.2.13.11. Провод защитного соединения (protective bonding conductor): провод в оборудовании или комбинация проводящих частей оборудования, соединяющих основную клемму защитного заземления оборудования с отдельными его частями для целей безопасности.

1.2.13.12. Ток от прикосновения (touch current): электрический ток, протекающий через тело человека, когда он прикасается к доступной части или частям оборудования.

Примечание. Ток от прикосновения ранее включали в понятие "ток утечки".



1.2.13.13. Ток защитного провода (protective conductor current): ток, протекающий через провод защитного заземления в нормальных условиях эксплуатации.

Примечание. Ток защитного заземления ранее включали в понятие "ток утечки".



1.2.13.14. Система кабельного распределения (cable distribution system): электрически связанная система передачи, как правило, предназначенная для передачи сигналов изображения и/или звука между отдельными строениями или между уличной антенной и строением, кроме:

- сетевых систем для электропитания, передачи и распределения электроэнергии, используемых в качестве передающей среды;

- телекоммуникационных сетей;

- цепей БСНН, соединяющих части оборудования информационных технологий.

Примечания. 1. Примеры систем кабельного распределения:

- локальная кабельная сеть, объединяющая антенные телевизионные системы и главные антенные телевизионные системы;

- уличные антенны, в том числе спутниковые "тарелки", приемные антенны и другие аналогичные устройства.

2. Системы кабельного распределения могут быть подвергнуты  переходным процессам, чем телекоммуникационные сети (см. 7.4.1).



1.2.13.15. Марля (cheesecloth): отбеленная хлопковая ткань плотностью приблизительно 40 г/м2.

1.2.13.16. Папиросная бумага (wrapping tissue): мягкая и прочная, легкая папиросная бумага с общей плотностью 12 - 30 г/м2, главным образом предназначенная для защитной упаковки хрупких предметов и упаковки подарков (ИСО 4046-4, определение 4.215 [19]).

1.2.13.17. Номинальный ток защиты (protective current rating): номинальный ток срабатывания устройства защиты от перегрузки по току, заранее известный или определяемый по месту применения для обеспечения защиты цепи.

Примечание. Значение номинального тока защиты определяют по 2.6.3.3.



1.3. Общие требования

1.3.1. Применение требований

Требования настоящего стандарта используют только применительно к безопасности.

Для того чтобы установить соответствие требованиям безопасности, цепи и конструкция должны быть тщательно изучены с целью принять во внимание последствия возможных неисправностей.

1.3.2. Проектирование и изготовление оборудования

Оборудование должно быть сконструировано и изготовлено таким образом, чтобы при всех условиях нормальной эксплуатации и возможной ненормальной эксплуатации или при единичной неисправности (см. 1.4.14) защита уменьшала для персонала вероятность поражения электрическим током и других опасностей, а также распространения возникшего в оборудовании огня.

&Соответствие требованиям (далее - соответствие) проверяют осмотром и необходимыми испытаниями.&

1.3.3. Напряжение электропитания

Оборудование должно быть сконструировано так, чтобы оно могло оставаться безопасным при любом напряжении электропитания, на которое рассчитано.

&Соответствие проверяют осмотром и необходимыми испытаниями по настоящему стандарту с использованием напряжения питания, установленного в соответствующем пункте. Если в пункте напряжение питания не установлено однозначно и если отсутствует ссылка на 1.4.5, то используют номинальное напряжение питания или любое значение из диапазона номинального напряжения.&

1.3.4. Нерассмотренные методы конструирования

В случае, когда оборудование включает в себя технологии, материалы или методы конструирования, не отраженные в настоящем стандарте, такое оборудование должно обеспечивать уровень безопасности не ниже требуемого настоящим стандартом.

Примечание. При необходимости в дополнительной детализации требований, возникающих в связи с новыми обстоятельствами, следует сразу информировать соответствующий национальный комитет.



1.3.5. Замена материалов

В случае, когда стандарт определяет конкретный класс изоляции, разрешается использование изоляции более высокого класса. Аналогично в случае, когда стандарт требует применения материала конкретного класса воспламеняемости, разрешается использование материала более высокого класса.

1.3.6. Положение оборудования при транспортировании и эксплуатации

В случае, когда от ориентации оборудования зависит выбор требований и видов испытаний, необходимо учитывать все возможные пространственные положения оборудования из разрешенных в инструкции по эксплуатации. Для переносного оборудования должны быть приняты во внимание все возможные положения.

Примечание. Вышеуказанное относится также к 4.1, 4.5 и 5.3.



1.3.7. Выбор критерия

Если стандарт разрешает выбор различных критериев соответствия, методов или условий испытаний, то этот выбор определяет изготовитель.

1.3.8. Примеры, упоминаемые в стандарте

Когда примеры оборудования, частей, методов конструирования, технологических решений и неисправностей, приведенные в стандарте, упомянуты в значении "тому подобный" или "такие как", другие варианты не исключаются.

1.3.9. Токопроводящие жидкости

Токопроводящие жидкости следует рассматривать как токопроводящие части.

1.4. Общие условия испытаний

1.4.1. Применение испытаний

Приведенные в настоящем стандарте методы испытаний касаются только аспектов безопасности.

Если при рассмотрении конструкции и исполнения оборудования ясно, что то или иное испытание провести невозможно, его не проводят.

После окончания испытаний оборудование может быть в нерабочем состоянии.

1.4.2. Типовые испытания

Испытания, установленные настоящим стандартом, за исключением особо указанных, являются типовыми.

1.4.3. Испытуемые образцы

Если не указано особо, испытуемый образец(цы) должен(ны) представлять собой типичное оборудование, которое получит пользователь, или реальное оборудование, предназначенное для поставки пользователю.

В качестве альтернативы проведению испытаний на укомплектованном оборудовании разрешается проведение испытаний отдельных цепей, компонентов или сборочных узлов вне оборудования при условии, что результаты такого испытания, подтвержденные проверкой оборудования и компоновки цепей, полностью соответствуют результатам испытаний собранного оборудования. Если такая проверка не обеспечивает должного соответствия, испытания должны быть повторены на укомплектованном оборудовании.

Если при испытании, проводимом по настоящему стандарту, образец может быть разрушен, допускается использовать макет для оценки данного конкретного условия.

Примечания. 1. Последовательность испытаний:

- предварительный выбор компонентов или материалов;

- стендовые испытания компонентов или сборочных узлов;

- испытания при обесточенном оборудовании;

- испытания при включенном электропитании:

- в нормальных условиях эксплуатации,

- в ненормальных условиях эксплуатации,

- испытания разрушающего характера.

2. Для снижения затрат при проведении испытаний рекомендуется, чтобы все заинтересованные стороны совместно разрабатывали программу испытаний, отбирали образцы и определяли последовательность испытаний.



1.4.4. Рабочие параметры при испытании

Кроме случаев, когда настоящий стандарт устанавливает особые условия испытаний или когда очевидно, что на результаты испытаний в значительной степени повлияют какие-либо факторы, испытания проводят при наиболее неблагоприятных сочетаниях следующих параметров, устанавливаемых изготовителем в инструкции по эксплуатации:

- напряжения электропитания (см. 1.4.5);

- частоты напряжения электропитания (см. 1.4.6);

- рабочей температуры (см. 1.4.12);

- фактического месторасположения оборудования и размещения подвижных частей;

- режима работы;

- установки режимов термостата, регулирующих устройств и других средств управления в области доступа для обслуживания, которые являются:

- регулируемыми без применения инструмента или

- регулируемыми с применением специальных средств, например ключа или инструмента, специально предоставляемого оператору.

1.4.5. Напряжение электропитания при испытаниях

При определении наиболее неблагоприятных значений напряжения электропитания во время испытания принимают во внимание следующее:

- различные номинальные напряжения;

- пределы отклонений номинального напряжения, указанные ниже;

- предельные значения диапазонов номинальных напряжений.

Если оборудование предназначено для электропитания непосредственно от сети переменного тока, то пределы отклонений номинального напряжения принимают равными плюс 6% и минус 10%, кроме случаев, когда:

- однофазное номинальное напряжение равно 230 В или трехфазное равно 400 В, тогда отклонение принимают равным +/- 10%, или

- допустимое отклонение, установленное изготовителем, больше, тогда применяют  значение отклонения.

Если оборудование предназначено для электропитания от источников, эквивалентных сети электропитания переменного тока, таких как мотор-генераторы, источники бесперебойного электропитания (см. 1.2.8.1), или источников, отличных от сети электропитания, то пределы отклонений номинального напряжения устанавливает изготовитель.

Если оборудование предназначено для подключения к сети электропитания постоянного тока, то пределы отклонений номинального напряжения принимают равными плюс 20% и минус 15%, кроме тех случаев, когда пределы отклонений номинального напряжения устанавливает изготовитель.

При испытании оборудования, рассчитанного на электропитание только напряжением постоянного тока, необходимо принимать во внимание полярность.

1.4.6. Частота напряжения электропитания при испытаниях

Для определения наиболее неблагоприятного значения частоты напряжения электропитания при испытании следует учитывать различные значения номинальных частот (например, 50 и 60 Гц), однако отклонения номинальной частоты, например (50 +/- 0,5) Гц, учитывать, как правило, необязательно.

1.4.7. Средства измерений электрических параметров

Средства измерений электрических параметров должны иметь соответствующую полосу пропускания для обеспечения точности показаний. При измерениях параметров следует учитывать все условия (постоянный ток, основную частоту напряжения электропитания, высокую частоту и наличие гармонических составляющих). При измерениях среднеквадратичных значений необходимо обратить внимание на правильность определения измерительным прибором среднеквадратичного значения сигналов как несинусоидальной, так и синусоидальной формы.

1.4.8. Нормальные рабочие напряжения

В целях:

- определения рабочих напряжений (см. 1.2.9.6);

- классификации цепей в оборудовании как цепей СНН, БСНН, НТС-1, НТС-2, НТС-3 или цепей с опасным напряжением - должны быть рассмотрены нормальные рабочие напряжения, вырабатываемые:

- в оборудовании, в том числе повторяющиеся импульсные напряжения, такие как напряжения, возникающие в режиме включения-выключения источников электропитания;

- вне оборудования, в том числе вызывные сигналы, получаемые из телекоммуникационной сети.

Побочные напряжения с нерегулярными переходными процессами, вырабатываемые за пределами оборудования (например, напряжения при переходных процессах в сети и напряжения в телекоммуникационной сети при переходных процессах) и индуцируемые при включении-выключении систем электропитания и грозовыми разрядами, не следует рассматривать:

- при определении рабочих напряжений, так как данные перенапряжения учтены в процедуре определения минимальных зазоров (см. 2.10.3 и Приложение G);

- при классификации цепей в оборудовании, кроме тех случаев, когда требуется выбор между цепями БСНН и НТС-1, а также между цепями НТС-2 и НТС-3 (см. 1.2.8.11, таблица 1A).

Примечания. 1. Эффекты устойчивых побочных напряжений, вырабатываемых за пределами оборудования (например, разность потенциалов земли и напряжения, наводимые в телекоммуникационных сетях от систем электротранспорта), контролируются практикой установки оборудования или развязкой внутри оборудования. Такие меры носят индивидуальный характер и не рассматриваются настоящим стандартом.

2. В Канаде и США применяют дополнительные требования по защите от перенапряжений (см. раздел 6, примечание 5).



1.4.9. Измерение напряжения относительно земли

В случае, когда настоящий стандарт устанавливает требования к напряжению между проводящей частью и землей, рассматривают все следующие заземленные части:

- основную клемму защитного заземления (если имеется);

- любую другую проводящую часть, которая должна быть соединена с защитным заземлением (см. 2.6.1);

- любую проводящую часть, которая заземлена внутри оборудования для функциональных целей.

Части, которые должны быть заземлены во время присоединения к другому оборудованию, но не заземлены в испытуемом оборудовании, должны быть соединены с землей в точке, где получено наибольшее значение напряжения. При измерении напряжения между землей и проводом в цепи, которая не должна быть заземлена при предполагаемом применении оборудования, параллельно прибору, измеряющему напряжение, включают безындуктивный резистор сопротивлением 5000 Ом +/- 10%.

Падение напряжения на проводах защитного заземления в шнурах электропитания или заземляющих проводах внешней электропроводки не учитывают при измерениях.

1.4.10. Конфигурация нагрузок испытуемого оборудования

При определении входного тока (см. 1.6.2) и результатов испытаний, связанных с ним, необходимо рассматривать и учитывать такие нижеприведенные случаи, которые дают наиболее неблагоприятный результат:

- нагрузки, создаваемые необязательными при поставке устройствами (дополнительными блоками, узлами, оборудованием и т.п.), предлагаемыми или поставляемыми изготовителем. Такие устройства могут быть использованы как в оборудовании, так и с ним;

- нагрузки, создаваемые другими приборами в составе оборудования, предназначенными изготовителем для получения электропитания от испытуемого оборудования;

- нагрузки, которые могут быть подключены к любым стандартным выходам электропитания оборудования в области, доступной для оператора, и не превышающие указанных в маркировке согласно требованиям 1.7.5.

При проведении испытаний разрешается использовать эквиваленты нагрузки.

1.4.11. Мощность телекоммуникационных сетей

Для целей настоящего стандарта полная мощность, получаемая от телекоммуникационной сети, должна быть ограничена 15 В x А.

1.4.12. Условия измерения температуры

1.4.12.1. Общие положения

Температуры, измеренные в оборудовании при испытаниях, должны соответствовать требованиям 1.4.12.2 или 1.4.12.3. Все температуры выражены в градусах Цельсия (°C). При проведении измерений температуры используют следующие переменные величины:

T - температуру заданной части, измеренную при определенных условиях испытаний;

 - максимальную температуру, установленную для определения соответствия результатов испытаний;

 - температуру окружающей среды при проведении испытаний;

 - максимальную температуру окружающей среды, установленную изготовителем, или 25 °C; выбирают наибольшее значение.

1.4.12.2. Температурно-зависимое оборудование

Для оборудования, степень нагрева или охлаждения которого по конструктивным особенностям зависит от температуры (например, оборудования, включающего в себя вентилятор, который при возрастании температуры увеличивает скорость вращения), измерения температуры проводят при наименее благоприятной температуре окружающей среды, которую выбирают из диапазона рабочих температур, установленного изготовителем. В этом случае





Примечания. 1. Для определения наибольшего значения температуры T каждого компонента может потребоваться проведение нескольких испытаний при различных значениях температуры окружающей среды .

2. Наименее благоприятные значения  для различных компонентов могут быть разными.



1.4.12.3. Температурно-независимое оборудование

Для оборудования, степень нагрева или охлаждения которого по конструктивным особенностям не зависит от температуры окружающей среды, допускается применять метод, описанный в 1.4.12.2. В качестве альтернативы допускается использовать при испытании любое значение температуры из диапазона рабочих температур, установленного изготовителем. В этом случае





Во время испытания  не должна превышать , если между всеми участвующими сторонами нет другой договоренности.

1.4.13. Метод измерения температуры

Температура обмоток, если не указывают особый метод, должна быть определена методом термопар или сопротивления (см. Приложение E). Температуры других частей (кроме обмоток) следует определять методом термопар. Разрешается любой другой подходящий метод измерения температуры, который не оказывает заметного влияния на температуру изделия и имеет достаточную точность. Выбор и размещение датчиков температуры проводят так, чтобы они оказывали минимальное влияние на температуру испытуемой части.

1.4.14. Имитация неисправностей и ненормальных условий работы

Если требуется применять имитацию неисправностей или ненормальных условий эксплуатации, это необходимо делать поочередно и одновременно. Неисправности, которые являются прямым следствием преднамеренного короткого замыкания или введения ненормальных условий эксплуатации, рассматривают как часть этой преднамеренной неисправности или ненормальных условий эксплуатации.

При имитации неисправностей или ненормальных условий эксплуатации части, расходные материалы, носители информации и записывающие материалы должны быть размещены так, чтобы при испытании были воспроизведены рабочие условия.

В случае, когда дана специальная ссылка, единичная неисправность состоит из единичного повреждения любой изоляции (исключая двойную или усиленную изоляцию) или единичной неисправности любого компонента (исключая компонент двойной или усиленной изоляции). Пробой функциональной изоляции имитируют только в том случае, когда это требуется в 5.3.4, перечисление c).

Оборудование, принципиальные схемы и характеристики составных частей предварительно исследуют, чтобы определить условия возникновения неисправностей, например:

- короткое замыкание или обрыв полупроводниковых приборов и конденсаторов;

- неисправность, вызванную продолжительным рассеянием мощности в резисторах, предназначенных для непродолжительной работы;

- внутренние неисправности в интегральных схемах, вызывающие чрезмерное рассеяние мощности;

- повреждение основной изоляции между токоведущими частями первичной цепи и:

- доступными проводящими частями,

- заземленными проводящими экранами,

- цепями БСНН,

- частями цепей с ограничением тока.

1.4.15. Проверка соответствия релевантных данных

Там, где согласно настоящему стандарту соответствие материалов, компонентов или сборочных узлов проверяют анализом или испытанием характеристик, допускается подтверждение соответствия проверкой результатов предыдущих типовых испытаний.

1.5. Компоненты

1.5.1. Общие требования

Для обеспечения безопасности компоненты должны удовлетворять требованиям настоящего стандарта либо требованиям безопасности соответствующих стандартов.

Примечания. 1. Стандарт МЭК на компоненты может быть применен только в случае, если очевидно, что рассматриваемые компоненты входят в область его распространения.

2. В Швеции выключатели, содержащие ртуть, не разрешены к применению.

3. В Швейцарии выключатели, содержащие ртуть, такие как термореле, реле и регуляторы уровня, не разрешены к применению.



1.5.2. Оценка и испытание компонентов

&Оценка и испытание компонентов должны быть проведены следующим образом:

- компонент, который соответствует стандарту, гармонизированному со стандартом МЭК на компоненты, должен быть проверен на правильность применения его согласно номинальным характеристикам. Он должен пройти соответствующие испытания как составная часть оборудования согласно настоящему стандарту, за исключением испытаний, которые являются частью предусмотренных стандартом, гармонизированным со стандартом МЭК на этот компонент;

- компонент, который не проверяли на соответствие требованиям соответствующего стандарта, как указано выше, должен быть проверен на правильность применения и использования согласно его номинальным характеристикам. Он должен пройти соответствующие испытания согласно настоящему стандарту как составная часть оборудования, а также испытания по стандарту на компоненты в условиях, существующих в оборудовании;&

Примечание. Испытание на соответствие стандарту на компоненты проводят, как правило, отдельно.



&- если не существует стандарта на компонент или компонент используется в цепи не в соответствии с его номинальными характеристиками, то он должен быть испытан в условиях, существующих в оборудовании. Число образцов, подлежащих испытанию, как правило, должно удовлетворять числу образцов, требуемому соответствующим стандартом.&

1.5.3. Устройства управления температурой

&Испытания устройств управления температурой проводят согласно Приложению K.&

1.5.4. Трансформаторы

Трансформаторы должны соответствовать требованиям настоящего стандарта, включая Приложение C.

1.5.5. Соединительные кабели

Соединительные кабели, поставляемые как часть оборудования, должны удовлетворять соответствующим требованиям настоящего стандарта и не должны представлять собой опасности согласно настоящему стандарту независимо от того, съемные они или несъемные.

Для соединительных кабелей, поставляемых отдельно (например, кабелей для принтера), допускается применение требований настоящего пункта по желанию изготовителя.

Допускается рассматривать соединительные кабели или части кабелей, проложенные внутри корпуса оборудования, как соединительные кабели или как внутреннюю проводку.

1.5.6. Конденсаторы, шунтирующие изоляцию

Конденсатор, включенный между проводниками первичной цепи или между фазой и нейтралью, или между первичной цепью и защитным заземлением, должен соответствовать требованиям одного из пунктов МЭК 60384-14 и быть применен в соответствии с его номинальными параметрами. Эти требования также применяют к конденсатору, шунтирующему двойную или усиленную изоляцию где-либо в другом месте оборудования. Испытание на воздействие влажного тепла в установившемся режиме проводят по МЭК 60384-14 (пункт 4.12), но со следующими параметрами:

- температура - (40 +/- 2) °C;

- влажность - (93 +/- 3)%;

- продолжительность испытания - 21 сут.

Примечание 1. Конденсаторы, которые были подвергнуты испытанию более 21 сут, рассматривают как удовлетворяющие процедуре испытания в части продолжительности.



Вышеуказанные требования не применяют для конденсаторов, включенных между вторичной цепью с опасным напряжением и защитным заземлением. В данном случае требуется только основная изоляция.

Примечание 2. Между вторичной цепью с опасным напряжением и защитным заземлением должно быть приложено испытательное напряжение по 5.2.2.



Конденсатор подходящего подкласса выбирают по таблице 1C, используя примечания, приведенные в этой таблице.



Таблица 1C



Номинальные параметры конденсаторов по МЭК 60384-14



┌───────────────┬────────────────────────────────┬────────────────────────┐

   Подкласс         Номинальное напряжение     │ Напряжение при типовых │

│конденсатора по│         конденсатора U         │испытаниях конденсатора │

│ МЭК 60384-14  │(среднеквадратичное значение), В│ (пиковое значение), кВ │

├───────────────┼────────────────────────────────┼────────────────────────┤

      Y1                   U <= 500                       8

├───────────────┼────────────────────────────────┼────────────────────────┤

      Y2                150 < U <= 300                    5

├───────────────┼────────────────────────────────┼────────────────────────┤

      Y4                   U <= 150                      2,5

├───────────────┼────────────────────────────────┼────────────────────────┤

      X1                      -                         4 <a>

├───────────────┼────────────────────────────────┼────────────────────────┤

      X2                      -                        2,5 <a>

├───────────────┴────────────────────────────────┴────────────────────────┤

    <a> Для конденсаторов емкостью более 1 мкФ  испытательное  напряжение│

              _

│умножают на \/C (C - емкость, мкФ).



    Примечания. 1. Конденсаторы, используемые для шунтирования  основной,│

│дополнительной  или  усиленной  изоляции,  должны  быть  класса   Y,   за│

│исключением  основной  изоляции  во  вторичной  цепи,   где   допускается│

│использовать конденсатор класса X.

    2. Номинальное напряжение конденсатора должно быть, по крайней  мере,│

│равно среднеквадратичному рабочему напряжению через шунтируемую изоляцию,│

│которое определяют по 2.10.2.2.

    3. В случае  одиночного  конденсатора,  шунтирующего  функциональную,│

│основную или дополнительную изоляцию,  пиковое  испытательное  напряжение│

│конденсатора должно быть, по крайней мере,  равно  требуемому  напряжению│

│прочности.

    4.  В  случае  одиночного  конденсатора,  шунтирующего  двойную   или│

│усиленную изоляцию, пиковое испытательное напряжение конденсатора  должно│

│быть, по крайней мере, равно удвоенному требуемому напряжению прочности. │

    5. Вместо конденсаторов требуемого подкласса допускается использовать│

│конденсаторы более высокого подкласса следующим образом:

    - подкласс Y1 вместо подкласса Y2;

    - подкласс Y1 или Y2 вместо подкласса Y4;

    - подкласс Y1 или Y2 вместо подкласса X1;

    - подкласс X1, Y1 или Y2 вместо подкласса X2.

    6. Вместо одиночного конденсатора  требуемого  подкласса  допускается│

│использовать два  или  более  соединенных  последовательно  конденсаторов│

│следующим образом:

    - подкласс Y1 или Y2 вместо подкласса Y1;

    - подкласс Y2 или Y4 вместо подкласса Y2;

    - подкласс X1 или X2 вместо подкласса X1.

    7. При  использовании  двух  или  более  последовательно  соединенных│

│конденсаторов:

    - все конденсаторы должны иметь одинаковую номинальную емкость;

    - каждый    конденсатор    должен    быть   рассчитан    на    полное│

│среднеквадратичное рабочее напряжение через изоляцию;

    -  должны  быть  выполнены  все  вышеперечисленные  требования данных│

│примечаний.

└─────────────────────────────────────────────────────────────────────────┘



В таблице 1D приведены некоторые примеры применения конденсаторов, подобранные в соответствии с таблицей 1C. Возможны и другие варианты.



Таблица 1D



Номинальные параметры конденсаторов по МЭК 60384-14



Напряжение сети
питания переменного
тока (среднеквадра-
тичное значение), В

Категория
пере-
напря-
жения

Напряжение
при переход-
ных процессах
в сети, кВ

Шунтируемая
 изоляция

Тип
конден-
сатора

Число
конден-
саторов

      <= 150

   II

     1,5

  B или S

   Y4

   1

   II

     1,5

  D или R

   Y2

   1

   II

     1,5

  D или R

   Y4

   2

   III

     2,5

     F

   X2

   1

   III

     2,5

  B или S

   Y4

   1

   III

     2,5

  D или R

   Y1

   1

   IV

     4,0

     F

   X1

   1

   IV

     4,0

  B или S

   Y2

   1

   IV

     4,0

  D или R

   Y1

   1

      <= 250

   II

     2,5

     F

   X2

   1

      <= 300

   II

     2,5

  B или S

   Y2

   1

   II

     2,5

  D или R

   Y1

   1

   II

     2,5

  D или R

   Y2

   2

      <= 250

   III

     4,0

     F

   X1

   1

      <= 300

   III

     4,0

  D или R

   Y1

   1

   III

     4,0

  D или R

   Y2

   2

   IV

     6,0

  B или S

   Y1

   1

   IV

     6,0

  D или R

   Y1

   2

      <= 500

   II

     4,0

  B или S

   Y1

   1

   II

     4,0

  D или R

   Y1

   1

   III

     6,0

  B или S

   Y1

   1

   III

     6,0

  D или R

   Y1

   2

   IV

     8,0

  B или S

   Y1

   1

   IV

     8,0

  D или R

   Y1

   2

    Примечание.  Значения применяют  к функциональной (F),  основной (B),
дополнительной (S), двойной (D) и усиленной (R) изоляциям.



Если доступная проводящая часть или цепь отделена от других частей двойной или усиленной изоляцией, которую шунтирует(ют) конденсатор(ы), то такая доступная проводящая часть или цепь должна соответствовать требованиям для цепи с ограничением тока по 2.4. Данное требование применяют после испытаний на электрическую прочность изоляции, проведенных с установленным(ыми) шунтирующим(ими) конденсатором(ами).

Примечание 3. Цепь считают цепью с ограничением тока, если ток, протекающий через шунтирующие компоненты, соответствует требованиям 2.4 и выполнены другие требования 2.4.



&Соответствие проверяют осмотром и измерением.&

1.5.7. Резисторы, шунтирующие изоляцию

1.5.7.1. Резисторы, шунтирующие функциональную, основную или дополнительную изоляцию

Для резисторов, шунтирующих функциональную, основную или дополнительную изоляцию, отсутствуют специальные требования, но к ним применяют соответствующие требования 2.10.3 (или Приложения G) и 2.10.4, а в некоторых случаях - 2.4.

Примечание. Для Финляндии, Норвегии и Швеции резисторы, шунтирующие основную изоляцию в оборудовании класса I, подключаемом соединителем типа A, должны соответствовать требованиям 1.5.7.2.



1.5.7.2. Резисторы, шунтирующие двойную или усиленную изоляцию между сетью электропитания переменного тока и другими цепями

Разрешается шунтировать двойную или усиленную изоляцию одним резистором или двумя или более резисторами, включенными последовательно при выполнении следующих условий. Требования к цепям, подключенным к антенне или коаксиальному кабелю, изложены в 1.5.7.3.

Резистор или группа резисторов должна отвечать требованиям к минимальным зазорам по 2.10.3 или Приложению G и минимальным путям утечки по 2.10.4 для усиленной изоляции при полном рабочем напряжении на резисторе или группе резисторов. Для группы резисторов см. также рисунок F.13.

Если используют один резистор, то он должен пройти испытание, приведенное ниже.

Если используют группу резисторов, то зазор и пути утечки определяют, замыкая накоротко каждый резистор по очереди, за исключением группы резисторов, прошедшей испытание, приведенное ниже.

Если доступная проводящая часть или цепь отделена от других частей двойной или усиленной изоляцией, которую шунтирует резистор или группа резисторов, то такая доступная проводящая часть или цепь должна соответствовать требованиям для цепи с ограничением тока по 2.4. Если используют группу резисторов, то измерение тока по 2.4.2 проводят, замыкая накоротко каждый резистор по очереди, за исключением группы резисторов, прошедшей испытание, приведенное ниже. Данное измерение тока выполняют после испытаний на электрическую прочность изоляции, проведенных с установленным шунтирующим резистором или группой резисторов.

&Соответствие проверяют осмотром, измерением и, если указано выше, следующим испытанием резисторов на десяти образцах. Образцом считают единичный резистор, если он установлен один, или, если установлено несколько резисторов последовательно, - группу резисторов.

Испытание резисторов

После испытания измеряют сопротивление каждого образца.

Образцы подвергают испытанию на воздействие влажного тепла в установившемся режиме по МЭК 60068-2-78, но со следующими параметрами:

- температура - (40 +/- 2) °C;

- влажность - (93 +/- 3)%;

- продолжительность испытания - 21 сут.&

Примечание. Резисторы, которые были подвергнуты испытанию более 21 сут, рассматривают как удовлетворяющие процедуре испытания в части продолжительности.



&Затем каждый образец подвергают воздействию 10 импульсов чередующейся полярности от испытательного генератора импульсов [см. таблицу N.1, ссылка 2 (Приложение N)]. Интервал между последовательными импульсами составляет 60 с, а значение  должно соответствовать требуемому напряжению прочности.

После испытания сопротивление каждого образца не должно измениться более чем на 10% и не должно быть никаких повреждений.&

1.5.7.3. Резисторы, шунтирующие двойную или усиленную изоляцию между сетью электропитания переменного тока и цепями, подключенными к антенне или коаксиальному кабелю

Резисторы испытывают по 1.5.7.2, но с использованием испытательного генератора импульсов по таблице N.1, ссылка 3 (Приложение N) для цепей, подключенных к антенне, и по таблице N.1, ссылка 1 для цепей, подключенных к коаксиальному кабелю.

&После испытания сопротивление каждого образца не должно измениться более чем на 20% и не должно быть никаких повреждений.&

Примечание. К резисторам или группе резисторов, подключенных между первичной цепью и системой кабельного распределения, применяют также требования 7.4.



1.5.8. Компоненты в оборудовании, питаемом от IT-системы электропитания (см. Приложение V)

В оборудовании, которое подключают к IT-системе электропитания, компоненты, установленные между фазой и "землей", должны быть рассчитаны на фазное напряжение. Тем не менее, конденсаторы, рассчитанные на линейное напряжение, допускаются для применения в этих цепях, если они соответствуют требованиям для подклассов Y1, Y2 или Y4 МЭК 60384-14.

Примечания. 1. Вышеуказанные конденсаторы испытывают на прочность при напряжении в 1,7 раза большем, чем номинальное напряжение конденсатора.

2. В Норвегии конденсаторы, предназначенные для использования в IT-системах электропитания (см. Приложение V, рисунок V.7), должны иметь номинальное напряжение, равное фазному (230 В).



&Соответствие проверяют осмотром.&

1.5.9. Ограничители перенапряжений

1.5.9.1. Общие требования

Во вторичной цепи допускается использовать любые типы ограничителей перенапряжений, включая варисторы.

В первичной цепи в качестве ограничителя перенапряжений допускается использовать только варистор и при условии, что данный варистор соответствует требованиям Приложения Q.

Примечания. 1. В настоящем стандарте газоразрядные лампы, угольные разрядники и полупроводниковые устройства с нелинейной характеристикой напряжения или тока не рассматривают как варисторы.

2. В настоящем стандарте отсутствуют требования по проверке соответствия ограничителей перенапряжения, используемых во вторичных цепях, специальным стандартам на компоненты, однако необходимо обратить внимание на следующие стандарты из серии МЭК 61643:

- МЭК 61643-21 [13] (применение ограничителей перенапряжения в телекоммуникации);

- МЭК 61643-311 [14] (газоразрядные лампы);

- МЭК 61643-321 [15] (диоды с лавинным пробоем);

- МЭК 61643-331 [16] (металлооксидные варисторы).



&Соответствие проверяют осмотром и применением соответствующих требований Приложения Q.&

1.5.9.2. Защита варисторов

Для защиты варисторов от кратковременных перенапряжений, превышающих максимальное значение непрерывного напряжения, чрезмерного разогрева при протекании тока утечки через варистор, сгорания или разрыва варистора в случае короткого замыкания в цепи следует использовать прерывающее устройство с соответствующей отключающей способностью, подключенное последовательно с варистором. Данное требование не применяют к варисторам, используемым в цепях с ограничением тока.

Примечания. 1. Для кратковременных перенапряжений от сети электропитания переменного тока см. МЭК 60664-1.

2. За время срока службы варистора ток утечки возрастает пропорционально числу циклов срабатывания варистора. Данный ток утечки вызывает постоянное и возрастающее тепловое воздействие, которое может привести к сгоранию или разрыву варистора.



&Соответствие проверяют осмотром.&

1.5.9.3. Шунтирование функциональной изоляции варистором

Допускается шунтирование функциональной изоляции варистором.

&Соответствие проверяют осмотром.&

1.5.9.4. Шунтирование основной изоляции варистором

Допускается шунтирование основной изоляции варистором при условии, что один из его выводов заземлен в соответствии с требованиями 2.6.1, перечисление a).

Оборудование, в котором основная изоляция шунтируется варистором, должно быть одним из следующего:

- оборудованием, подключаемым соединителем типа B;

- постоянно подключенным оборудованием;

- оборудованием, снабженным постоянно подключенным проводом защитного заземления и соответствующими инструкциями по его установке.

Примечание. В Финляндии, Норвегии и Швеции последнее из вышеприведенных требований применяют только к оборудованию, определенному в 6.1.2.2, примечание.



&Соответствие проверяют осмотром.&

1.5.9.5. Шунтирование дополнительной, двойной или усиленной изоляции варистором

Не допускается шунтирование дополнительной, двойной или усиленной изоляции варистором.

&Соответствие проверяют осмотром.&

1.6. Подключение к сети электропитания

1.6.1. Системы электропитания переменного тока

Системы электропитания переменного тока классифицируют как TN-C, TN-C-S, TN-S, TT или IT-систему (см. Приложение V).

Примечание. В Австралии применяют TN-S-систему электропитания и другие системы электропитания.



1.6.2. Потребляемый ток

Установившееся значение тока, потребляемого оборудованием при нормальной нагрузке, не должно превышать значения номинального тока более чем на 10%.

&Соответствие проверяют измерением тока, потребляемого оборудованием при нормальной нагрузке, и выполнением следующих условий:

- в случаях, когда оборудование имеет более чем одно значение номинального напряжения, потребляемый ток измеряют при каждом значении номинального напряжения;

- в случаях, когда оборудование имеет один или более диапазон номинальных напряжений, потребляемый ток измеряют в начале и в конце каждого диапазона номинального напряжения. Если на маркировке указано одно значение номинального тока (см. 1.7.1), его сравнивают с наибольшим значением измеренного потребляемого тока для соответствующего диапазона напряжений. В случаях, когда в маркировке указаны два значения номинального тока, разделенные тире, их сравнивают с двумя значениями, измеренными для соответствующего диапазона напряжений.

В каждом случае показания измеряемых величин снимают после стабилизации потребляемого тока. Если значение тока изменяется в течение нормального цикла работы, за устойчивое значение принимают среднее значение тока, измеренного среднеквадратичным самопишущим амперметром за наблюдаемый период времени.&

1.6.3. Допустимые пределы напряжения для ручного оборудования

Номинальное напряжение ручного оборудования не должно превышать 250 В.

&Соответствие проверяют осмотром.&

1.6.4. Провод, подсоединенный к нейтрали

Провод, подсоединенный к нейтрали (при его наличии), должен быть изолирован от земли и корпуса во всем оборудовании так же, как фазный провод. Компоненты, подключенные между нейтралью и землей, должны быть рассчитаны на напряжение, равное напряжению между фазой и нейтралью (см. также 1.5.8).

&Соответствие проверяют осмотром.&

1.7. Маркировка и инструкции

Примечание. Дополнительные требования для маркировки и инструкций содержатся в следующих подразделах, пунктах, подпунктах:

2.1.1.2. Батарейные отсеки.

2.1.1.8. Энергетические опасности.

2.3.2.3. Защита заземлением.

2.6.1. Незаземленные части.

2.6.2. Функциональное заземление.

2.6.3.4, перечисление c). Провода защитного соединения.

2.6.5.1. Провода защитного соединения.

2.7.1. Внешние защитные устройства.

2.7.6. Плавкий предохранитель в нейтрали.

2.10.3.2. Категории перенапряжения.

3.2.1.2. Сеть электропитания постоянного тока.

3.3.7. Размещение токопроводящих клемм.

3.4.3. Отключающие устройства.

3.4.6. Двухполюсные отключающие устройства.

3.4.7. Четырехполюсные отключающие устройства.

3.4.9. Вилка как отключающее устройство.

3.4.10. Взаимосвязанное оборудование.

3.4.11. Электропитание от нескольких источников.

4.1. Устойчивость.

4.2.5. Испытание на удар.

4.3.3. Регулируемые управляющие устройства.

4.3.5. Вилки и розетки.

4.3.13.4. УФ-излучение.

4.3.13.5. Лазеры.

4.4.2. Опасные подвижные части.

4.5.3, таблица 4C. Маркировка горячих частей.

4.5.4. Температура доступных частей.

4.6.2. Оборудование на негорючем полу.

4.6.3. Съемные дверцы и крышки.

5.1.7.1. Ток от прикосновения, превышающий 3,5 мА.

5.1.8.2. Суммирование токов от прикосновения.

6.1.1 и 6.1.2.2. Заземление для телекоммуникационной сети.

7.2 и 7.4.1. Заземление для системы кабельного распределения.

(Приложение G)

G.2.1. Оборудование категории перенапряжения III или IV.



&Соответствие каждого вышеперечисленного подраздела, пункта, подпункта проверяют осмотром, если не указано иное (см. 1.7.11).&

1.7.1. Электрические параметры

Оборудование снабжают маркировкой с указанием номинальных электрических параметров, предназначенной для правильного определения напряжения, частоты и потребляемого тока.

Если блок не оснащен средствами для прямого подключения к сети электропитания, то не должно быть маркировки любых номинальных электрических параметров, таких как номинальное напряжение, номинальный ток или номинальная частота.

На оборудовании, предназначенном для установки оператором, маркировка должна быть легко читаемой, расположенной в области, доступной оператору, включая также любую область, которая видима только после открытия оператором дверцы или крышки. Если ручка селектора напряжения недоступна оператору, маркировка должна указывать номинальное напряжение для оборудования, установленное изготовителем; это указание может быть временным. Маркировка разрешается на любой внешней поверхности, кроме нижней поверхности оборудования, имеющего массу более 18 кг. При этом в стационарном оборудовании маркировка должна быть видима после того, как оно будет установлено для нормальной эксплуатации.

Для оборудования, предназначенного для установки обслуживающим персоналом, и в случае если маркировка расположена в области, доступной для обслуживания, место размещения постоянной маркировки должно быть указано в инструкции по эксплуатации или быть легковидимым на этом оборудовании. Разрешается использовать с этой целью временную маркировку.

Маркировка должна содержать следующую информацию:

- номинальное(ые) напряжение(я) или диапазон номинальных напряжений в вольтах;

диапазон номинальных напряжений должен иметь соединительный знак (-) между минимальным и максимальным значениями номинального напряжения. Если указаны несколько значений номинальных напряжений или диапазонов напряжений, они должны быть отделены косой чертой (/);

Примечание 1. Примеры маркировки номинального напряжения:

- диапазон номинальных напряжений: 220 - 240 В. Это означает, что оборудование спроектировано для подключения к сети электропитания, имеющей любое напряжение от 220 до 240 В;

- несколько номинальных напряжений: 120/220/240 В. Это означает, что оборудование спроектировано для подключения к сети электропитания, имеющей напряжение 120 или 220, или 240 В, как правило, требуется соответствующая установка переключателя.



- если оборудование предназначено для подключения к обоим фазным проводам и нейтрали однофазной трехпроводной системы электропитания, в маркировке должны быть указаны фазное и линейное напряжения, разделенные косой чертой, с пояснением "Три провода плюс защитная земля": "3W + PE" или аналогичным;

Примечание 2. Несколько примеров обозначения вышеуказанной системы:

120/240 V; 3 wire + PE;

120/240 V; 3W +  (символ 5019 по МЭК 60417);

100/200 V; 2W + N + PE.



- вид электропитания, который обозначают символом рода тока и используют только для напряжения постоянного тока;

- номинальную частоту или диапазон номинальных частот в герцах, если оборудование не рассчитано только на напряжение постоянного тока;

- номинальный ток в миллиамперах или амперах:

- для оборудования с несколькими номинальными напряжениями номинальный ток должен быть обозначен так, чтобы различные номинальные токи были отделены косой чертой, а соотношение между номинальным напряжением и номинальным током было очевидным,

- в оборудовании с диапазоном номинальных напряжений указывают максимальное значение номинального тока или диапазон значений тока,

- маркировка для номинального тока группы блоков, имеющих общее подключение к электропитанию, должна быть размещена на том блоке, который непосредственно подключен к сети электропитания. Номинальный ток, указанный на этом блоке, должен быть суммарным током, который может протекать по цепи, и должен включать в себя токи всех блоков, которые могут получать электропитание одновременно через данный блок и работать одновременно;

Примечание 3. Примеры маркировки номинального тока:

- для оборудования с несколькими номинальными напряжениями:

120/240 V; 2,4/1,2 A;

- для оборудования с диапазоном номинального напряжения:

100 - 240 V; 2,8 A,

100 - 240 V; 2,8 - 1,1 A,

100 - 120 V; 2,8 A,

200 - 240 V; 1,4 A.

В некоторых странах принято в десятичных дробях вместо запятой (,) использовать точку (.).



- наименование изготовителя, или торговую марку, или идентификационный знак;

- обозначение модели или типа, присваиваемое изготовителем;

- символ  (символ 5172 по МЭК 60417); используется только для оборудования класса II, за исключением тех случаев, когда это запрещено в 2.6.2.

Разрешены дополнительные обозначения при условии, что они не будут приводить к неправильному пониманию.

Используемые символы должны соответствовать требованиям ИСО 7000 или МЭК 60417.

1.7.2. Инструкции и маркировка по безопасности

1.7.2.1. Общие требования

Изготовитель должен предоставить пользователю достаточную информацию об условиях, соблюдение которых гарантирует безопасность в пределах области распространения настоящего стандарта.

Если необходимо принимать специальные меры предосторожности во избежание возникновения опасности при работе, установке, обслуживании, транспортировании или хранении оборудования, то изготовитель должен включить соответствующие указания в инструкцию по эксплуатации.

Примечания. 1. Специальные меры предосторожности могут быть необходимы, например, при подключении оборудования к источнику электропитания и соединении между собой отдельных блоков, если таковые имеются.

2. При необходимости, указания по монтажу могут включать в себя дополнительные требования, предусмотренные национальными стандартами.

3. Во многих странах требуется, чтобы инструкция по эксплуатации и маркировка оборудования, от которых зависит безопасность, были представлены на языке страны, в которой предусмотрена эксплуатация данного оборудования. Информацию, относящуюся к обслуживанию, предоставляют, как правило, только обслуживающему персоналу и, как правило, только на английском языке.

4. В Германии информация, от которой зависит безопасность, должна быть на немецком языке даже для обслуживающего персонала.

5. В Канаде инструкция по эксплуатации и маркировка оборудования должны быть на французском и английском языках.

6. В Норвегии и Швеции оборудование I класса со шнуром электропитания, предназначенное для подсоединения к другому оборудованию или сети связи, если безопасность зависит от надежности соединения с защитным заземлением или если ограничитель перенапряжений подключен между клеммами сети связи и доступными частями, должно иметь маркировку, в которой указано, что это оборудование должно быть подсоединено к сетевой розетке с заземлением.



Указания по эксплуатации, а также по установке оборудования со шнуром электропитания, предназначенного для установки пользователем, должны быть для него доступны.

1.7.2.2. Отключающие устройства

Если отключающее устройство не входит в состав оборудования (см. 3.4.3) или в качестве отключающего устройства используют вилку шнура электропитания, то указания по установке должны предусматривать:

- для постоянно подключенного оборудования включение легкодоступного отключающего устройства в состав электропроводки здания;

- для оборудования, подключаемого с помощью вилки, установку легкодоступной розетки вблизи оборудования.

1.7.2.3. Устройства защиты от перегрузки по току

Если в оборудовании, подключаемом соединителем типа B, или постоянно подключаемом оборудовании отсутствует устройство защиты от перегрузки по току, то в инструкции по установке оборудования должен быть указан максимально номинальный ток срабатывания внешнего устройства защиты от перегрузки по току, которое должно быть установлено [см. также 2.6.3.3, перечисление b)].

Примечание. В стране, в которую будет поставлено оборудование, кроме указанного максимально номинального тока срабатывания, допускается использовать и другие номинальные параметры устройства защиты по току. В инструкции по установке должно быть допущение на использование защитного устройства с меньшим током срабатывания, который соответствовал бы номинальному току оборудования с учетом броска пускового тока.



1.7.2.4. IT-системы электропитания

Если оборудование сконструировано или, при необходимости, модифицировано для подключения к IT-системе электропитания, то об этом должно быть указано в инструкции по эксплуатации оборудования.

1.7.2.5. Доступ оператора с помощью инструмента

Если для проникания в область, доступную для оператора, необходим инструмент, то все остальные места этой области, содержащие опасность, должны быть недоступны оператору при использовании этого инструмента или эти места должны иметь надписи, запрещающие доступ оператора.

Знак маркировки опасности поражения электрическим током -  (символ 5036 по ИСО 3864).

1.7.2.6. Озон

Для оборудования, которое может выделять озон, инструкции по установке и эксплуатации должны указывать на необходимость принятия мер предосторожности, гарантирующих, что концентрация озона будет ограничена безопасным значением.

Примечание. Рекомендуемая в настоящее время предельно допустимая долговременная концентрация озона, равная  (0,2 мг/м3), рассчитана на восьмичасовую длительность воздействия. Следует учитывать, что озон тяжелее воздуха.



1.7.3. Циклы кратковременной работы

На оборудовании, не предназначенном для продолжительной работы, должна быть маркировка с указанием номинальной продолжительности работы и покоя, если время работы не ограничено конструктивно.

Маркировка с указанием номинальной продолжительности работы должна соответствовать нормальной эксплуатации.

В маркировке кратковременной работы номинальная продолжительность работы должна быть указана перед номинальной продолжительностью покоя (если дана), и значения двух этих величин должны быть разделены косой чертой (/).

1.7.4. Установка напряжения электропитания

Для оборудования, имеющего несколько номинальных напряжений или частот, способ их установки должен быть полностью описан в инструкции по эксплуатации.

В случае если средство переключения представляет собой устройство необщепринятой конструкции и способ его установки неочевиден, в маркировке номинальных характеристик или рядом с ней должна быть помещена следующая или аналогичная надпись:



ИЗУЧИТЕ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ

ПЕРЕД ПОДКЛЮЧЕНИЕМ К ИСТОЧНИКУ

ЭЛЕКТРОПИТАНИЯ



1.7.5. Сетевые розетки в оборудовании

Если какая-либо стандартная сетевая розетка доступна оператору, то около нее должна быть помещена маркировка с информацией о максимально допустимой нагрузке, подключаемой к этой розетке.

Примером стандартной розетки электропитания могут служить розетки, соответствующие МЭК 60083.

1.7.6. Обозначение плавких предохранителей

Маркировка должна быть размещена около каждого плавкого предохранителя или держателя плавкого предохранителя, или на держателе плавкого предохранителя, или в другом месте при условии, что будет очевидно, к какому держателю или предохранителю она относится. Маркировка должна содержать информацию о номинальном токе плавкого предохранителя и в случае применения плавкого предохранителя на разные номинальные напряжения - информацию о номинальном напряжении.

При использовании плавких предохранителей со специальными характеристиками, например со временем задержки или разрывной способностью, необходимо указать тип плавкого предохранителя.

Для плавких предохранителей, не размещенных в областях доступа оператора, и для впаянных плавких предохранителей, размещенных в областях доступа оператора, разрешается однозначная перекрестная ссылка (например, F1, F2 и т.д.) на инструкцию по эксплуатации, которая должна содержать соответствующие указания.

Примечание. О других предупреждениях для обслуживающего персонала см. 2.7.6.



1.7.7. Клеммы

1.7.7.1. Клеммы для проводов защитного заземления и соединения

Клемма для подключения провода защитного заземления должна быть обозначена символом  (символ 5019 по МЭК 60417). Этот символ не должен быть использован для других заземляющих клемм.

Не требуется маркировка клемм для подключения проводов защитного соединения, однако там, где такие клеммы маркируют, должен быть применен символ  (символ 5017 по МЭК 60417).

Следующие положения исключены из вышеупомянутых требований:

- в случаях, когда клеммы для подключения сети расположены на компонентах (например, блок клемм) или сборочных узлах (например, источник электропитания), символ  разрешен для защитного заземления вместо ;

- на сборочных узлах или компонентах символ  разрешен вместо символа  при условии, что это не приведет к путанице.

Эти символы не следует наносить на винты или другие части, которые могут быть сняты при подключении проводов.

Настоящее требование применяют к клеммам, предназначенным для подключения провода защитного заземления, входящего в состав сетевого шнура электропитания либо подводимого вместе с проводами электропитания.

1.7.7.2. Клеммы для проводов сетевого электропитания переменного тока

Для постоянно подключенного оборудования и оборудования с несъемными шнурами электропитания:

- клеммы, служащие только для подключения провода нейтрали сетевого электропитания, если он имеется, должны быть обозначены буквой N и

- для трехфазного оборудования, если неправильное чередование фаз может вызывать перегрев или другую опасность, клеммы, предназначенные для подключения проводов сетевого электропитания, должны быть маркированы таким образом, чтобы при пользовании любой инструкцией по установке в последовательности чередования фаз не было неоднозначности.

Эта маркировка не должна быть нанесена на винты или другие части, которые могут быть сняты при подключении проводов.

1.7.7.3. Клеммы для проводов сетевого электропитания постоянного тока

Для постоянно подключенного оборудования и оборудования с несъемными шнурами электропитания клеммы, предназначенные только для подключения напряжения электропитания постоянного тока, должны иметь маркировку, указывающую полярность.

Если одиночная клемма обеспечивает основное защитное заземление в оборудовании, а также обеспечивает подключение одного из полюсов сети электропитания постоянного тока, то эта клемма, кроме маркировки полярности, должна иметь маркировку по 1.7.7.1.

Эта маркировка не должна быть нанесена на винты или другие части, которые могут быть сняты при подключении проводов.

1.7.8. Органы управления и индикаторы

1.7.8.1. Обозначение, размещение и маркировка

Индикаторы, переключатели и другие органы управления, от которых зависит безопасность, должны быть маркированы или размещены так, чтобы было четко указано, какую функцию они выполняют, кроме случаев, когда отсутствие необходимости в этих мерах очевидно.

Маркировка и обозначения для выключателей и других управляющих устройств должны быть расположены также:

- рядом с выключателем или управляющим устройством или

- в ином месте, когда очевидно, к какому выключателю или управляющему устройству маркировка относится.

Обозначения, использованные с этой целью, где бы их ни применяли, должны быть понятными без знания языков, национальных стандартов и т.п.

1.7.8.2. Окраска

Органы управления и индикация, обеспечивающие безопасность, должны иметь окраску в соответствии с МЭК 60073. Для функциональных органов управления и индикаторов возможна окраска любым цветом (включая красный), если очевидно, что они не связаны с безопасностью.

1.7.8.3. Обозначения

Для обозначения положений "включено" и "выключено" органов управления (например, тумблеров и клавишных выключателей) наносят маркировку непосредственно на органы управления или рядом с ними. Для обозначения положения "включено" используют символ  (символ 5007 по МЭК 60417), положения "выключено" - символ  (символ 5008 по МЭК 60417). Для кнопочных выключателей с двумя фиксированными положениями используют символ  (символ 5010 по МЭК 60417).

Символы  и  разрешены для обозначения положений "выключено" и "включено" любых первичных или вторичных выключателей электропитания, в том числе изолирующих выключателей.

"Дежурный" режим должен быть обозначен символом  (символ 5009 по МЭК 60417).

1.7.8.4. Использование цифровых обозначений при маркировке

Если для обозначения различных положений органа управления применяют цифры, положение "выключено" должно быть обозначено цифрой 0 (нуль), а цифры  значения указывают на увеличение регулируемого параметра.

1.7.9. Изоляция при подключении к нескольким источникам электропитания

Если имеется более одного подключения оборудования к опасному напряжению электропитания или опасному энергетическому уровню, то должна быть хорошо видимая маркировка, расположенная вблизи от места доступа обслуживающего персонала к опасным частям, указывающая, какое отключающее устройство отсоединяет все оборудование одновременно и какие отключающие устройства могут быть использованы для отключения каждой секции оборудования в отдельности.

1.7.10. Термореле и другие устройства регулировки

Термореле и подобные устройства, предназначенные для регулирования при монтаже или нормальной эксплуатации, должны быть снабжены указанием направления увеличения или уменьшения регулируемого параметра. Допустимы обозначения "+" и "-".

1.7.11. Долговечность

Любая маркировка, соответствующая требованиям настоящего стандарта, должна быть долговечной и разборчивой. Для нормальной эксплуатации также должна быть обеспечена долговечность маркировки.

&Соответствие проверяют осмотром и протиркой маркировки вручную в течение 15 с кусочком ткани, пропитанной водой, а затем в течение 15 с тканью, пропитанной нефрасом. После этого испытания маркировка должна быть разборчивой, пластина с маркировкой не должна легко смещаться либо скручиваться.

Нефрас (нефтяной растворитель), используемый для испытаний, должен представлять собой раствор гексана в алифатических соединениях с максимальным содержанием ароматических веществ не более 0,1% (объемная доля), значением каури-бутанола 29, начальной точкой кипения приблизительно 65 °C, точкой испарения приблизительно 69 °C, удельной массой приблизительно 0,7 кг/л.

В качестве альтернативы допускается использовать чистый гексан с содержанием н-гексана не менее 85%.&

Примечание. н-Гексан или нормальный гексан представляет собой предельный неразветвленный углеводород. Этот нефрас также идентифицируется как сертифицированный ACS (Американское Химическое Общество) чистый гексан (CAS#110-54-3 [27]).



1.7.12. Съемные части

Маркировка не должна быть размещена на съемных частях, которые могут быть перемещены таким образом, что маркировка будет вводить в заблуждение.

1.7.13. Заменяемые батареи

Если в оборудовании применяют заменяемую батарею и неправильная замена может привести к взрыву (например, литиевая батарея), то к оборудованию предъявляют следующие требования:

- при расположении батареи в области, доступной оператору, рядом должна быть предупреждающая надпись либо соответствующее предупреждение должно быть записано в инструкцию по эксплуатации;

- при расположении батареи где-либо в другом месте оборудования надпись должна быть рядом с батареей либо соответствующее предупреждение должно быть в инструкции по эксплуатации.

Маркировка должна содержать следующий или аналогичный текст:



ОСТОРОЖНО!

ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ВОЗМОЖЕН ВЗРЫВ.

ЗАМЕНЯЙТЕ И ИСПОЛЬЗУЙТЕ БАТАРЕЮ В СООТВЕТСТВИИ

С ИНСТРУКЦИЕЙ ПО ЭКСПЛУАТАЦИИ



&Соответствие проверяют осмотром.&

1.7.14. Оборудование для установки в помещениях с ограниченным доступом

Для оборудования, предназначенного для установки в помещениях с ограниченным доступом, инструкция по эксплуатации должна содержать указания об этом назначении.



2. Защита от опасностей



2.1. Защита от поражения электрическим током и энергетической опасности

2.1.1. Защита в доступных рабочих областях

Защита от поражения электрическим током от частей, находящихся под напряжением, основана на принципе разрешения оператору доступа:

- к оголенным частям цепей БСНН;

- к оголенным частям цепей с ограничением тока;

- к цепям НТС в условиях, устанавливаемых 2.1.1.1.

Доступ к другим частям, находящимся под напряжением, и их изоляции ограничивают, как установлено в 2.1.1.1.

Дополнительные требования по защите от поражения электрическим током - по 2.1.1.5 и 2.1.1.8.

2.1.1.1. Доступ к частям, находящимся под напряжением

Оборудование должно быть сконструировано таким образом, чтобы в зоне доступа оператора имелась необходимая защита от соприкосновения:

- с оголенными частями цепей СНН;

- с оголенными частями, находящимися под опасным напряжением;

- со сплошной изоляцией, обеспечивающей функциональную или основную изоляцию частей или проводов цепей СНН, кроме разрешенных в 2.1.1.3;

- со сплошной изоляцией, обеспечивающей функциональную или основную изоляцию частей или проводов, находящихся под опасным напряжением;

Примечание 1. Функциональная изоляция включает в себя изоляцию, такую как лак, эмаль на основе растворителей, обычная бумага, хлопок, оксидная пленка, изоляция, способная к перемещениям, например изоляционные бусы или компаунды, не являющиеся самотвердеющей смолой. Данный перечень не является исчерпывающим.



- с незаземленными проводящими частями, отделенными только функциональной или основной изоляцией от цепей СНН или цепей, находящихся под опасным напряжением;

- с оголенными частями цепей НТС, кроме тех, доступ к которым разрешается, таких как:

- контакты разъемов, недоступных для прикосновения испытательным щупом (рисунок 2C),

- оголенные проводящие части, расположенные в батарейном отсеке, соответствующем требованиям 2.1.1.2,

- оголенные проводящие части цепей НТС-1, имеющие любую точку, связанную [в соответствии с 2.6.1, перечисление d)] с клеммой защитного заземления,

- оголенные проводящие части разъемов в цепях НТС-1, отделенные от доступных незаземленных проводящих частей оборудования в соответствии с 6.2.1.

Примечания. 2. Типичный пример - оболочка коаксиального разъема.

3. Доступ к цепям НТС-1 и НТС-3 через другие цепи также ограничен по 6.2.1 в некоторых случаях.



Неограниченный доступ разрешается к цепям с ограничением тока.

Эти требования относятся ко всем положениям подключенного и работающего при нормальных условиях эксплуатации оборудования.

Защита должна быть обеспечена изоляцией, ограждением или блокировкой.

&Соответствие проверяют процедурами:

a) осмотром;

b) испытательным пальцем (см. рисунок 2A), который не должен входить в контакт с вышеописанными частями при помещении его в отверстия корпуса после удаления частей, которые могут быть сняты оператором, включая держатели плавких предохранителей, а также после открытия доступных для оператора дверей и крышек. При испытаниях разрешается оставлять лампы на месте. Доступные для съема оператором соединители, кроме сетевых вилок и розеток, соответствующих требованиям МЭК 60083, МЭК 60309, МЭК 60320, МЭК 60906-1 или МЭК 60906-2, должны быть также испытаны в состоянии разъединения;

c) испытательным штырем (см. рисунок 2B), который не должен входить в контакт с оголенными частями, находящимися под опасным напряжением, при проникании через отверстия внешнего электрического корпуса. Доступные для съема находящиеся в работе части, включая держатели плавкого предохранителя и лампы, не удаляют со своих мест, а доступные для оператора двери и крышки оставляют закрытыми в течение испытания;

d) испытательным щупом (см. рисунок 2C) там, где это необходимо.





1 - рукоятка; 2 - стопорная пластина;

3 - изоляционный материал



    Неуказанные предельные отклонения:

    - угловые - (от 14° до 37°)         +/- 15'

    - на радиусы -                      +/- 0,1 мм;

    - линейные размеры:

      до 15 мм включ.                      -0,1 мм;

      от 15 до 25 мм включ.             +/- 0,1 мм;

      св. 25 мм                         +/- 0,3 мм.

Материал пальца - термообработанная сталь.

Палец должен сгибаться на угол , но только в одном направлении.



Рисунок 2A. Испытательный палец



Примечания. 1. Использование штифта и канавки - один из способов ограничения изгиба пальца на угол до 90°. По этой причине размеры и допуски этих деталей не приведены на рисунке. Фактическая конструкция должна обеспечивать изгиб пальца на угол до 90° с допуском от 0° до 10°.

2. На рисунке размеры в скобках даны для справок.

3. Размеры испытательного пальца взяты из МЭК 61032 [10], рисунок 2, испытательный щуп B. В некоторых случаях значения допусков отличаются.





--------------------------------

<*> Размеры - свободные.



Рисунок 2B. Испытательный штырь



Примечание. Размеры испытательного штыря взяты из МЭК 61032 [10], рисунок 8, испытательный щуп 13. В некоторых случаях значения допусков отличаются.





1 - проводящий материал; 2 - непроводящий материал;

3 - рукоятка



Рисунок 2C. Испытательный щуп



Испытательные палец, штырь и щуп для вышеуказанных случаев прикладывают без особой силы во всех возможных положениях. Оборудование, устанавливаемое на полу, массой более 40 кг не наклоняют.

При испытаниях встраиваемого, размещаемого в стойке оборудования, а также оборудования, входящего в состав другого оборудования, доступ проверяют с учетом ограничений, определенных изготовителем к способу монтажа в инструкции по эксплуатации.

Отверстия, препятствующие прониканию испытательного пальца, согласно перечислению b) испытывают с помощью прямого нешарнирного испытательного пальца, прикладываемого с силой 30 Н. В случае если испытательный палец входит в отверстие, то испытание по перечислению b) повторяют без приложения силы.&

Примечание 4. Если для определения наличия электрического контакта используют индикатор, то необходимо принять меры предосторожности, обеспечивающие защиту компонентов электронных цепей от повреждения.



&Если при испытании контакт между частью и испытательным инструментом не допускается, то требования к минимальному воздушному промежутку для напряжений, не превышающих 1000 В переменного тока или 1500 В постоянного тока, не применяют. Для более высоких напряжений должен быть обеспечен воздушный промежуток между частями, находящимися под опасным напряжением, и испытательным пальцем (см. рисунок 2A) или испытательным штырем (см. рисунок 2B), расположенными в самых неблагоприятных положениях. Этот воздушный промежуток (см. рисунок 2D) должен быть:

- не менее минимального зазора, как определено в 2.10.3 или Приложении G для основной изоляции, или

- он должен выдерживать испытание на соответствующую электрическую прочность по 5.2.2.&





1 - внутренняя проводящая часть; 2 - кожух;

3 - воздушный зазор между испытательным пальцем

или испытательным штырем и внутренней проводящей частью;

4 - испытательный палец или испытательный штырь



Требования к минимальному воздушному промежутку между испытательным пальцем или испытательным штырем и внутренней проводящей частью для напряжений, не превышающих 1000 В переменного тока или 1500 В постоянного тока, не применяют.



Рисунок 2D. Испытательный щуп



&Если составные части подвижны, например, предназначены для натяжения ремня, то проверка испытательным пальцем должна быть выполнена с каждой составной частью в наиболее неблагоприятном для нее положении из диапазона регулирования, при этом, в случае необходимости, ремень должен быть снят.&

2.1.1.2. Батарейные отсеки

Доступ оператора к проводящим частям цепей НТС, находящимся внутри батарейного отсека в оборудовании, разрешается при выполнении всех следующих условий:

- отсек имеет дверцу, которая требует специальной операции для открытия, например использования инструмента или воздействия на запирающее устройство;

- НТС цепи недоступны, когда дверца закрыта;

- применена маркировка около дверцы или на дверце, если последняя закреплена в оборудовании, с указаниями о мерах предосторожности для защиты пользователя, когда дверца открыта.

Информация об отключении телефонного шнура до открытия дверцы - пример приемлемой инструкции.

&Соответствие проверяют осмотром.&

2.1.1.3. Доступ к цепям СНН

Доступ оператора к изоляции внутренней проводки цепей СНН допускается в случаях:

a) когда изоляция удовлетворяет требованиям для дополнительной изоляции, подробно описанным в 3.1.4, или

b) при всех следующих положениях:

- оператору нет необходимости прикасаться к проводам, провода расположены так, что оператор не сможет потянуть их, или закреплены так, что точки контактов не будут подвергнуты натяжению;

- провода проложены и зафиксированы таким образом, чтобы они не касались доступных незаземленных металлических частей;

- изоляция выдерживает испытание на электрическую прочность по 5.2.2 для дополнительной изоляции;

- расстояние через изоляцию - не менее указанного в таблице 2A.



Таблица 2A



Расстояние через изоляцию внутренних проводов



Рабочее напряжение U (в случае пробоя основной изоляции), В

 Минимальное
 расстояние
    через
изоляцию, мм

Пиковое значение переменного
 тока или постоянного тока

 Среднеквадратичное значение
       (синусоидальное)

       71 < U <= 350

        50 < U <= 250

    0,17

          U > 350

           U > 250

    0,31



&Соответствие проверяют осмотром, измерениями и испытаниями по 5.2.2.&

2.1.1.4. Доступ к цепям опасного напряжения

Если изоляция внутренней проводки, находящаяся под опасным напряжением, доступна для оператора или не проложена и не зафиксирована так, чтобы предотвратить прикосновение к доступным незаземленным частям, то она должна удовлетворять требованиям 3.1.4 для двойной или усиленной изоляции.

&Соответствие проверяют осмотром, измерением и, при необходимости, испытанием.&

2.1.1.5. Энергетическая опасность

В области доступа оператора не должно быть энергетической опасности.

&Соответствие проверяют осмотром и измерением, а также, при необходимости, испытаниями.

а) Риск повреждений из-за энергетической опасности возможен в том случае, когда две или более неизолированные части (одна из которых может быть заземлена), между которыми существует опасный энергетический уровень, могут быть замкнуты металлическим предметом.

б) Вероятность замыкания изучаемых частей определяют с помощью испытательного пальца (см. рисунок 2A) в выпрямленном состоянии. Не должно быть возможности соединить эти части мостом с помощью испытательного пальца, приложенного без ощутимой силы.

c) Наличие опасного энергетического уровня определяют следующим образом:

1) Оборудование работает при нормальных условиях эксплуатации. Переменную активную нагрузку подключают к рассматриваемой части и регулируют таким образом, чтобы получать на ней мощность 240 В x А. Далее, если необходимо, нагрузку регулируют таким образом, чтобы поддерживать мощность 240 В x А в течение 60 с. Если напряжение на рассматриваемой части не менее 2 В, то энергетический уровень выходной мощности считают опасным до тех пор, пока во время испытания не сработает устройство защиты от перегрузки по току или по какой-либо другой причине выходная мощность не будет удерживаться на уровне 240 В x А в течение 60 с.

2) Энергию, накопленную на конденсаторе, считают находящейся на опасном энергетическом уровне, если напряжение на конденсаторе U >= 2B, а накопленная энергия E > 20 Дж. Энергию, накопленную на конденсаторе E, Дж, вычисляют по формуле



,



где C - емкость конденсатора, мкФ;

U - напряжение, измеренное на конденсаторе, В.

2.1.1.6. Органы ручного управления

Токопроводящие рукоятки, ручки, рычаги, кнопки управления и другие подобные органы управления, находящиеся в области доступа оператора, не должны контактировать с частями, находящимися под опасным напряжением, или цепями СНН и НТС.

При нормальной эксплуатации управляемые вручную и заземленные только через вал или подшипник рукоятки, ручки, рычаги, кнопки управления и другие подобные части из токопроводящего материала должны удовлетворять одному из следующих требований:

- быть отделены от частей, находящихся под опасным напряжением, с помощью двойной или усиленной изоляции или

- иметь доступные части, покрытые дополнительной изоляцией для опасных напряжений и основной изоляцией для цепи НТС.

&Соответствие проверяют осмотром, измерением и испытаниями на электрическую прочность по 5.2.2.&

2.1.1.7. Разряд конденсаторов в цепи первичного электропитания

Оборудование должно быть спроектировано так, чтобы при отключении от сети электропитания с помощью внешнего соединителя была снижена опасность поражения электрическим током в доступной для оператора внешней точке отключающего устройства от заряда, накопленного на конденсаторах, находящихся внутри оборудования. При номинальном напряжении сети электропитания, не превышающем 42,4 В пикового значения переменного тока или 60 В постоянного тока, испытания на опасность поражения электрическим током не проводят.

&Соответствие проверяют осмотром оборудования и необходимых электрических схем, при этом принимают во внимание возможность отсоединения электропитания при любом положении выключателя "включено"/"выключено".

Оборудование должно быть выполнено таким образом, чтобы любой конденсатор номинальной емкостью свыше 0,1 мкФ, подключенный к цепи, соединенной с сетью электропитания, имел значение постоянной времени разряда, не превышающее:

- 1 с для оборудования, подключаемого соединителем типа A;

- 10 с для постоянно подключенного оборудования и оборудования, подключаемого соединителем типа B.

Соответствующую постоянную времени разряда определяют по эффективной емкости в микрофарадах и эффективному разрядному сопротивлению в мегомах. Если трудно установить значения эффективной емкости и сопротивления, то допускается использовать результаты измерения затухания напряжения в точке внешнего отключающего устройства. Для определения затухающего напряжения используют измерительный прибор с полным входным сопротивлением, составляющим (100 +/- 5) МОм, и входной емкостью (20 +/- 5) пФ.&

Примечание. Постоянная времени разряда равна промежутку времени, при котором значение напряжения уменьшается до 37% исходного значения.



2.1.1.8. Энергетические опасности при питании от сети электропитания постоянного тока

Оборудование должно быть спроектировано так, чтобы при отключении от сети электропитания постоянного тока с помощью внешнего соединителя в доступной для оператора внешней точке отключающего устройства:

- не было опасного энергетического уровня (например, от заряда, накопленного на конденсаторе или батарее, находящейся в оборудовании, или от резервной сети электропитания постоянного тока) или

- опасный энергетический уровень был сброшен в течение 2 с после отключения от сети электропитания постоянного тока.

К внешним точкам отключающего устройства относятся вилки подключаемого оборудования и изолирующие выключатели, находящиеся за пределами оборудования.

&Соответствие проверяют осмотром оборудования и необходимых электрических схем, при этом принимают во внимание возможность отсоединения электропитания при любом положении выключателя "включено"/"выключено".

В случае необходимости наличие опасного энергетического уровня определяют следующим образом:

a) конденсатор, подключенный к сети электропитания постоянного тока

Испытание проводят в условиях нормальной работы оборудования. Оборудование отключают от сети электропитания постоянного тока и через 2 с после отключения измеряют напряжение U на конденсаторе.

Накопленную энергию вычисляют по формуле



,



где E - энергия, Дж;

C - емкость, мкФ;

U - напряжение, измеренное на конденсаторе, В.

Считают, что опасный энергетический уровень присутствует, если напряжение U не менее 2 В и накопленная энергия E превышает 20 Дж;

b) внутренняя батарея, подключенная к сети электропитания постоянного тока

Испытание проводят при отключенной сети электропитания постоянного тока. К входным клеммам, предназначенным для подключения сети электропитания постоянного тока, подключают переменную резистивную нагрузку. Испытуемое оборудование работает от внутренних батарей. Переменную нагрузку регулируют так, чтобы получать на ней мощность 240 В x А. Далее, если необходимо, нагрузку продолжают регулировать, чтобы поддерживать мощность 240 В x А в течение 60 с.

Если напряжение U более 2 В, то выходная мощность находится на опасном энергетическом уровне до тех пор, пока в течение испытания не сработает устройство защиты от перегрузки по току или по какой-либо другой причине будет невозможно поддерживать выходную мощность 240 В x А в течение 60 с.

Если выходная мощность находится на опасном энергетическом уровне, то следующее испытание проводят при отключенной переменной нагрузке, а испытуемое оборудование работает от сети электропитания постоянного тока.

Питание отключают, и через 2 с на входных клеммах не должно быть опасного энергетического уровня.&

Примечание. Допускается возможность шунтирования частей, находящихся за пределами оборудования. В настоящем стандарте не рассмотрено испытание по определению вероятности шунтирования частей.



2.1.1.9. Усилители звуковой частоты в оборудовании информационных технологий

Доступные цепи, клеммы и части усилителей звуковой частоты и связанные с ними цепи должны соответствовать требованиям:

- 2.1.1.1 или

- МЭК 60065 (пункт 9.1.1).

&Соответствие проверяют осмотром и, при необходимости, испытаниями по МЭК 60065 (пункт 9.1.1), при проведении которых усилители звуковой частоты работают в соответствии с требованиями МЭК 60065 (пункт 4.2.4).&

2.1.2. Защита в областях, доступных для обслуживания

В области, доступной для обслуживания, к оборудованию применяют следующие требования.

Требования 2.1.1.7 применяют ко всем типам оборудования и постоянно подключенному оборудованию, при этом постоянная времени разряда не должна превышать 10 с. Дополнительно применяют требования 2.1.1.8.

Оголенные части, находящиеся под опасным напряжением, следует размещать или защищать так, чтобы во время обслуживания других частей оборудования неумышленный контакт с оголенными частями был невозможен.

Оголенные части, находящиеся под опасным напряжением, следует размещать или защищать так, чтобы исключать возможность случайного замыкания с цепями БСНН или НТС, например инструментами или испытательными щупами, используемыми обслуживающим персоналом.

Требования, предъявляемые к непреднамеренным контактам с цепями СНН или НТС, отсутствуют. Однако оголенные части, представляющие собой энергетическую опасность, следует размещать и ограждать так, чтобы предотвращать возможность неумышленного создания перемычек проводящими материалами, используемыми при обслуживании других частей оборудования.

Любые ограждения, устанавливаемые в соответствии с 2.1.2, должны быть легкоудаляемыми или заменяемыми при обслуживании защищаемых частей.

&Соответствие проверяют осмотром и измерением. При определении возможности непреднамеренного контакта следует учитывать путь, по которому обслуживающему персоналу необходимо иметь доступ к обслуживаемым частям. Для определения опасного энергетического уровня см. 2.1.1.5, перечисление c).&

2.1.3. Защита в областях ограниченного доступа

К оборудованию, установленному в области ограниченного доступа, применяют требования для области, доступной оператору, кроме следующих случаев.

В целом требования 2.1.1.7 и 2.1.1.8 применяют, за исключением постоянно подключенного оборудования. Однако оборудование должно быть обеспечено соответствующими маркировками и инструкциями для обеспечения защиты от энергетических опасностей, если присутствует опасный энергетический уровень.

Если вторичную цепь, находящуюся под опасным напряжением, используют для электропитания генератора посылок вызывного сигнала, соответствующего 2.3.1, перечисление b), то контакт с оголенной частью цепи с помощью испытательного пальца (см. рисунок 2A) допускается. Однако эти части должны быть размещены или ограждены так, чтобы предотвратить неумышленный контакт.

Оголенные части, представляющие собой энергетическую опасность, следует размещать или ограждать так, чтобы предотвращать непроизвольное соединение с проводящими материалами.

Не предъявляют требования к контакту с оголенными частями цепей НТС-1, НТС-2 и НТС-3.

&Соответствие проверяют осмотром и измерением. При определении возможности непреднамеренного контакта следует учитывать путь, по которому оператор имеет доступ к оголенным частям. Для определения опасного энергетического уровня см. 2.1.1.5, перечисление c).&

2.2. Цепи безопасного сверхнизкого напряжения

2.2.1. Общие требования

В цепях БСНН напряжение должно быть безопасным для прикосновения как в условиях нормальной эксплуатации, так и после единичной неисправности (см. 1.4.14). Если цепи БСНН не имеют внешней нагрузки (открытая цепь), то допустимые пределы напряжения по 2.2.2 и 2.2.3 не должны быть превышены.

&Соответствие требованиям 2.2.1 - 2.2.4 проверяют осмотром и испытаниями.&

2.2.2. Напряжение при нормальных условиях эксплуатации

При нормальных условиях эксплуатации в отдельной цепи БСНН или во взаимосвязанных цепях БСНН значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей (см. 1.4.9) не должно превышать 42,4 В пикового значения напряжения переменного тока или 60 В постоянного тока.

Примечания. 1. Цепь, удовлетворяющая вышеприведенным требованиям, но подверженная перенапряжениям от телекоммуникационной сети или системы кабельного распределения, представляет собой цепь НТС-1.

2. При нормальных условиях допустимый предел напряжения для БСНН цепей такой же, как и для СНН цепей. БСНН цепи могут быть рассмотрены как СНН цепи с дополнительной защитой в условиях неисправностей.



2.2.3. Напряжения в условиях неисправностей

За исключением случаев, разрешенных в 2.3.2.1, перечисление b), при единичной неисправности (см. 1.4.14) значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей (см. 1.4.9) не должно превышать 42,4 В пикового значения напряжения переменного тока или 60 В ( на рисунке 2E) постоянного тока по истечении 200 мс. Кроме того, напряжение не должно превышать 71 В пикового значения напряжения переменного тока или 120 В постоянного тока ( на рисунке 2E).

Примечание. В Канаде и Соединенных Штатах Америки исключение, упомянутое в 2.3.2.1, перечисление b), не разрешено.





Рисунок 2E. Напряжения в БСНН цепях

в условиях единичной неисправности



Для напряжений, периодически повторяющихся после неисправности (например, из-за кратковременных отклонений напряжения источника электропитания), допускаются добавочные импульсы, превышающие  (но не превышающие ) при условии выполнения следующих условий:

- если , то  должно быть > 1 с;

- если , то  должно быть > 3 с;

-  должно быть <= 200 мс.

Допускается только один импульс, превышающий  за период времени , но он может иметь любую форму.

За исключением метода, указанного в 2.2.4, БСНН цепь должна быть отделена от части с опасным напряжением одним или более способом, установленным в 2.9.4.

Это разрешают для некоторых частей цепи (например, цепи трансформатор-выпрямитель), соответствующих всем требованиям для цепи БСНН и цепей, доступных для оператора, но к другим частям той же самой цепи, не соответствующим всем требованиям для цепей БСНН, доступ оператору не разрешают.

2.2.4. Соединение цепей БСНН с другими цепями

Для цепи БСНН подключение к другим цепям разрешается при выполнении всех нижеперечисленных условий:

- за исключением допущений в 1.5.7 и 2.4.3, цепи БСНН отделяют внутри оборудования основной изоляцией от любой первичной цепи (включая нейтраль), и

- цепь БСНН удовлетворяет требованиям 2.2.2 при нормальных условиях эксплуатации, а также

- за исключением требований 2.3.2.1, перечисление b), цепь БСНН удовлетворяет требованиям 2.2.3 в случае единичной неисправности (см. 1.4.14) в цепи БСНН или вторичной цепи, к которой она подключена.

Если цепь БСНН присоединена к другим цепям (одной или более), то на такую цепь БСНН распространяются требования 2.2.2 и 2.2.3.

Если цепь БСНН получает по проводам электропитание для вторичной цепи, которая отделена от цепи опасного напряжения посредством:

- двойной или усиленной изоляции, или

- заземленного проводящего экрана, отделенного от цепи, находящейся под опасным напряжением, с помощью основной изоляции, - то такую цепь БСНН следует рассматривать как отделенную от первичной цепи или другой цепи опасного напряжения тем же способом.

Примечание. Для выполнения требований, действующих в Норвегии, см. 1.7.2.1, примечание 6, 6.1.2.1, примечание 2, и примечание к 6.1.2.2.



Если цепь БСНН является производной от вторичной цепи с опасным напряжением, а вторичная цепь с опасным напряжением отделена от первичной цепи двойной или усиленной изоляцией, то цепь БСНН должна находиться в пределах допустимых значений, установленных в 2.2.3 в условиях единичной неисправности (см. 1.4.14). В этом случае короткое замыкание изоляции трансформатора, обеспечивающей разделение между вторичной цепью с опасным напряжением и цепью БСНН, рассматривают как единичную неисправность. С целью ввести единичную неисправность выполняют испытания электрической прочности изоляции трансформатора для основной изоляции по 5.2.2.

2.3. Цепи напряжения телекоммуникационной сети

2.3.1. Предельные значения

В отдельной цепи НТС или взаимосвязанных цепях НТС напряжение между любыми двумя проводами цепи или цепей НТС, а также между любым проводом цепи(ей) НТС и землей (см. 1.4.9) должно соответствовать следующему:

a) цепи НТС-1

Значения напряжений не должны превышать:

- предельных значений по 2.2.2 для цепей БСНН в нормальных условиях эксплуатации;

- предельных значений, приведенных на рисунке 2F и полученных измерением на резисторе сопротивлением 5000 Ом +/- 2%, в случае единичного повреждения изоляции внутри оборудования.

Примечание 1. В случае единичного повреждения изоляции или компонента предельное значение по истечении 200 мс соответствует 2.3.1, перечисление b), для цепи НТС-2 или НТС-3 для нормальных условий эксплуатации.





Рисунок 2F. Максимально допустимое напряжение

после единичного повреждения изоляции



b) цепи НТС-2 и НТС-3

Значения напряжений превышают предельные значения по 2.2.2 для цепи БСНН, но не более:

- значений напряжений сигналов, которые должны удовлетворять требованиям M.2 или M.3 (Приложение M) при вызывном телефонном сигнале;

- в отсутствие вызывного телефонного сигнала:

- комбинация напряжений переменного и постоянного тока при нормальных условиях эксплуатации должна удовлетворять условию:



,



где  - пиковое значение напряжения переменного тока при любой частоте, В;

 - значение напряжения постоянного тока, В;

Примечания. 2. Если значение напряжения  равно нулю, то значение напряжения  не может быть более 70,7 В пикового значения.

3. Когда значение напряжения  равно нулю, то значение напряжения  не может быть более 120 В.



- предельных значений, приведенных на рисунке 2F и полученных измерением на резисторе сопротивлением 5000 Ом +/- 2%, в случае единичного повреждения изоляции (см. 1.4.14) внутри оборудования.

&Соответствие проверяют осмотром или измерением.&

Примечание 4. В существующей телекоммуникационной сети могут присутствовать сигналы телеграфа или телетайпа. Использование этих устройств считают устаревшим, и характеристики таких сигналов в цепях НТС в настоящем стандарте не рассматривают.



2.3.2. Отделение НТС цепей от других цепей и от доступных частей

Примечание. В Финляндии, Норвегии и Швеции существуют дополнительные требования к изоляции, см. 6.1.2.1, примечание 2, и примечание к 6.1.2.2.



2.3.2.1. Общие требования

Примечание 1. См. также 6.1.2, 6.2 и 7.3.



БСНН цепи, НТС-1 цепи и доступные проводящие части должны быть отделены от НТС-2 и НТС-3 цепей таким образом, чтобы в случае единичной неисправности (см. 1.4.14) были выполнены следующие условия:

a) напряжения цепей НТС-1 не должны превышать предельных значений, указанных на рисунке 2F, и

b) напряжения цепей БСНН и доступных проводящих частей не должны превышать предельных значений, указанных в 2.3.1, перечисление b) для НТС-2 и НТС-3 цепей при нормальных условиях эксплуатации.

Примечания. 2. В Канаде и Соединенных Штатах Америки в этом случае применяют предельные значения по 2.2.3 для цепей БСНН и доступных проводящих частей.

3. В нормальных условиях эксплуатации предельные значения по 2.2.2 всегда применяют к каждой цепи БСНН и доступной проводящей части.

4. Предельные значения по 2.3.1 всегда применяют к каждой цепи НТС.



По выбору изготовителя допускается трактовать цепи НТС-1 и НТС-2 как цепи НТС-3. В этом случае цепь НТС-1 или НТС-2 должна удовлетворять всем требованиям по разделению для цепи НТС-3.

Должен быть использован один из методов, приведенных в 2.3.2.2 - 2.3.2.4 и 2.10.5.13.

&Соответствие проверяют по 2.3.2.2 - 2.3.2.4 или 2.10.5.13.&

2.3.2.2. Защита основной изоляцией

Соответствие требованиям 2.3.2.1 считают выполненным, если части разделены основной изоляцией.

&Соответствие проверяют осмотром, измерением и испытанием электрической прочности основной изоляции и, если необходимо, имитацией неисправностей компонентов и основной изоляции (см. 1.4.14). Однако если из анализа электрических схем становится очевидно, что предельные значения, установленные в 2.3.1, перечисление b), не будут превышены, то нет необходимости в имитации неисправностей компонентов и основной изоляции.&

Примечания. 1. Испытание по 2.3.5 не требуется.

2. Если используют основную изоляцию и к ней применяют соответствующие требования 6.2.1, то испытательное напряжение, установленное в 6.2.2, в большинстве случаев выше, чем необходимо для основной изоляции.



2.3.2.3. Защита заземлением

Требования 2.3.2.1 применяют, если БСНН цепь, НТС-1 цепь или доступная проводящая часть соединена с основной клеммой защитного заземления в соответствии с 2.6.1, перечисление c) или d), а также применяют требования одного из следующих перечислений [a), b), c) или d)]:

a) для подключаемого оборудования, которое снабжено отдельной клеммой заземления в дополнение к основной клемме защитного заземления (см. 2.6.4.1), в инструкциях по монтажу должно быть указано, что данная отдельная клемма заземления должна иметь постоянное соединение с землей;

b) оборудование, подключаемое соединителем типа B и имеющее подключаемые соединения с телекоммуникационными сетями или системами кабельного распределения, должно быть обеспечено маркировкой и инструкцией по установке, содержащими предупреждение для пользователя о том, что шнур электропитания допускается отсоединять только после отключения всех соединителей телекоммуникационной сети и системы кабельного распределения;

c) для оборудования, подключаемого соединителем типа A, применяют требования перечисления b) и дополнительно в инструкции по монтажу должно быть указано, что установку оборудования должен осуществлять обслуживающий персонал, а сетевая розетка, к которой подключают оборудование, должна быть снабжена клеммой защитного заземления;

d) для постоянно подключенного оборудования дополнительные требования отсутствуют.

Примечание. Если заземление выполнено не в соответствии с требованиями перечисления a), b), c) или d), то см. 2.3.2.4.



&Соответствие проверяют осмотром и, если необходимо, имитацией неисправностей компонентов и основной изоляции, которые могут возникнуть в оборудовании (см. 1.4.14). Значения напряжения не должны превышать предельные значения, установленные в 2.3.2.1.

Если цепь НТС-2 или НТС-3 предназначена для получения сигналов или электропитания, которые вырабатываются за пределами оборудования во время нормальной работы (например, в телекоммуникационной сети), то дополнительно проводят испытание по 2.3.5. При проведении испытания по 2.3.5 единичные неисправности не имитируют.

Перед проведением вышеуказанных испытаний изоляцию, не отвечающую требованиям для основной изоляции, замыкают накоротко. Однако если при имитации неисправностей с незамкнутой накоротко изоляцией будут более серьезные последствия, то испытание проводят с незамкнутой изоляцией.&

2.3.2.4. Другие способы защиты

Допускаются другие способы защиты, если они обеспечивают непревышение предельных значений напряжений, установленных в 2.3.2.1. Однако эти способы защиты не должны зависеть от основной изоляции, заземления или от разделения, определенного в 2.10.5.13.

&Соответствие проверяют имитацией неисправностей компонентов и основной изоляции, которые могут возникать в оборудовании (см. 1.4.14).

Если заземление выполнено не в соответствии с требованиями 2.3.2.3, перечисления a), b), c) или d), то при проведении испытаний испытуемое оборудование не подключают к заземлению. Значения напряжения не должны превышать предельные значения, установленные в 2.3.2.1.

Если цепь НТС-2 или НТС-3 предназначена для получения сигналов или электропитания, которые вырабатываются за пределами оборудования во время нормальной работы (например, в телекоммуникационной сети), то дополнительно проводят испытание по 2.3.5. При проведении испытания по 2.3.5 единичные неисправности не имитируют.

Перед проведением вышеуказанных испытаний изоляцию, не отвечающую требованиям для основной изоляции, замыкают накоротко. Однако если при имитации неисправностей с незамкнутой накоротко изоляцией будут более серьезные последствия, то испытание проводят с незамкнутой изоляцией.&

2.3.3. Отделение от опасных напряжений

Кроме случаев, допустимых в 2.3.4, цепи НТС должны быть отделены от цепей опасного напряжения одним или несколькими способами, установленными в 2.9.4.

&Соответствие проверяют осмотром и измерением.&

2.3.4. Соединение цепей напряжения телекоммуникационной сети с другими цепями

Допускается соединение цепи НТС с другими цепями при условии, что эти цепи отделены основной изоляцией от любой первичной цепи (включая нейтраль) внутри оборудования, кроме случаев, допустимых в 1.5.7.

Примечание 1. Ограничения по 2.3.1 всегда применяют для цепей НТС.



Если цепь НТС соединена с другими цепями (одной или более), то цепь НТС должна соответствовать требованиям 2.3.1.

Если цепь НТС получает электропитание от вторичной цепи, отделенной от цепи с опасным напряжением:

- двойной или усиленной изоляцией;

- заземленным проводящим экраном, который, в свою очередь, отделен от цепи с опасным напряжением основной изоляцией, - то цепь НТС следует рассматривать как отделенную от цепи с опасным напряжением тем же способом.

Если цепь НТС является производной от вторичной цепи с опасным напряжением, а вторичная цепь с опасным напряжением отделена от первичной цепи двойной или усиленной изоляцией, то цепь НТС должна находиться в пределах допустимых значений, установленных в 2.3.1, в условиях единичной неисправности (см. 1.4.14). В этом случае короткое замыкание изоляции трансформатора, обеспечивающей разделение между вторичной цепью с опасным напряжением и цепью НТС, рассматривают как единичную неисправность. С целью ввести единичную неисправность выполняют испытания электрической прочности изоляции трансформатора для основной изоляции по 5.2.2 с учетом рабочего напряжения.

&Соответствие проверяют осмотром и имитацией единичных неисправностей (см. 1.4.14), вероятных в оборудовании. Не имитируют неисправности, которые могут вызывать на резисторе сопротивлением 5000 Ом +/- 2%, подключенном между двумя проводами цепи НТС или между одним проводом этой цепи и землей, напряжения, выходящие за пределы заштрихованной зоны (см. рисунок 2F), в течение не менее 5 с.&

Примечание 2. Для требований, действующих в Норвегии, см. 1.7.2.1, примечание 4, 6.1.2.1, примечание 2, и примечание к 6.1.2.2.



2.3.5. Испытание для рабочего напряжения, генерируемого вне оборудования

&Это испытание проводят лишь в случае, если оно указано в 2.3.2.3 или 2.3.2.4.

При испытаниях используют указанный изготовителем генератор, который выдает максимальное напряжение, ожидаемое от внешнего источника. При отсутствии таких указаний применяют генератор, который обеспечивает напряжение (120 +/- 2) В переменного тока частотой 50 или 60 Гц и имеет выходное сопротивление 1200 Ом +/- 2%.&

Примечание. Генератор не имитирует напряжение, действующее в телекоммуникационной сети. Его используют при испытаниях цепей оборудования методом имитации вызывного сигнала.



&Генератор подключают к клеммам оборудования, предназначенным для соединения с телекоммуникационной сетью. Один полюс генератора подключают к клемме заземления оборудования (см. рисунок 2G). Испытательное напряжение подают не более 30 мин. Если дальнейшего ухудшения не происходит, испытания заканчивают.&





1 - испытуемое оборудование; 2 - клеммы для подключения

к телекоммуникационной сети; 3 - испытательный генератор



Рисунок 2G. Испытательный генератор



&В течение испытаний цепи БСНН, НТС-1 или доступные проводящие части должны соответствовать требованиям 2.2.2.

Испытания повторяют после взаимно противоположного подключения проводов телекоммуникационной сети к клеммам оборудования.&

2.4. Цепи с ограничением тока

2.4.1. Общие требования

Цепи с ограничением тока должны иметь такую конструкцию, чтобы допустимые ограничения, указанные в 2.4.2, не были превышены при эксплуатации в нормальных условиях эксплуатации и в случае единичной неисправности в оборудовании (см. 1.4.14 и 1.5.7).

Кроме случаев по 2.4.3, отделение цепей с ограничением тока от других цепей осуществляют так, как указано в 2.2 для цепей БСНН.

&Соответствие требованиям 2.4.1 - 2.4.3 проверяют осмотром, измерением и, если необходимо, испытанием.&

Примечание. Доступную проводящую часть или цепь, отделенную от другой части двойной или усиленной изоляцией, которую шунтирует резистор или группа резисторов, рассматривают как цепь с ограничением тока (см. 1.5.7).



2.4.2. Предельные значения

Для частот, не превышающих 1 кГц, значение установившегося тока, проходящего через безындуктивный резистор сопротивлением 2000 Ом +/- 10%, включенный между любыми двумя частями цепи с ограничением тока или между любой такой частью и землей (см. 1.4.9), не должно превышать 0,7 мА для пикового значения переменного тока или 2 мА для постоянного тока.

Для частот свыше 1 кГц значение 0,7 мА умножают на значение частоты в килогерцах, но оно не должно быть более 70 мА пикового значения переменного тока.

В качестве альтернативы допускается использовать измерительные приборы согласно Приложению D вместо безындуктивного резистора 2000 Ом +/- 10%, указанного выше.

При использовании измерительного прибора [см. рисунок D.1 (Приложение D)] напряжение  измеряют, а ток I вычисляют по формуле





Полученное значение тока не должно превышать 0,7 мА пикового значения.

Примечание 1. Если с одного конца цепь с ограничением тока соединена с землей, то точка B измерительного прибора [см. рисунок D.1 (Приложение D)] должна быть подключена к этому же концу.



При использовании измерительного прибора [см. рисунок D.1 (Приложение D)] измеренное значение тока не должно превышать 0,7 мА пикового значения.

Для частей, находящихся под напряжением, не превышающим 450 В пикового значения для переменного тока или постоянного тока, емкость цепи не должна превышать 0,1 мкФ.

Для частей, где напряжение U находится в пределах 0,45 < U < 15 кВ пикового значения переменного тока или постоянного тока, емкость цепи C, нФ, не должна превышать вычисляемую по формуле



C = 45/U,



где U - напряжение, кВ.

Примечание 2. Значение 45/U соответствует действительному накопленному заряду 45 мкКл.



Для частей, где напряжение U превышает 15 кВ пикового значения переменного тока или постоянного тока, емкость цепи C, нФ, не должна превышать вычисляемую по формуле





где U - напряжение, кВ.

Примечание 3. Значение  соответствует действительной энергии цепи 350 мДж.



2.4.3. Соединение цепей с ограничением тока с другими цепями

Цепи с ограничением тока могут иметь независимое электропитание или подключение к другим цепям при условии, что выполнены следующие требования:

- цепь с ограничением тока удовлетворяет предельным значениям по 2.4.2 при нормальных условиях эксплуатации;

- цепь с ограничением тока продолжает удовлетворять предельным значениям по 2.4.2 в случае единичной неисправности любого компонента или изоляции в цепи с ограничением тока, или любого компонента, или изоляции в другой цепи, к которой она подключена.

Если цепь с ограничением тока подсоединена к другим цепям (одной или более), то она должна удовлетворять требованиям 2.4.1.

2.5. Источники электропитания с ограничением мощности

Источник электропитания с ограничением мощности должен соответствовать требованиям одного из следующих перечислений [a), b), c) или d)]:

a) к выходным параметрам предъявляют ограничения согласно таблице 2B;

b) линейное или нелинейное полное выходное сопротивление должно удовлетворять требованиям таблицы 2B. Устройство с положительным температурным коэффициентом, если его используют, должно выдерживать испытания, установленные МЭК 60730-1, разделы 15, 17, J15 и J17;

c) регулирующая цепь ограничивает выходные параметры согласно таблице 2B как при имитации единичной неисправности, так и без нее (см. 1.4.14) в регулирующей цепи (обрыв или короткое замыкание цепи);

d) используют устройство защиты от перегрузки по току, а выходные параметры ограничивают согласно таблице 2C.



Таблица 2B



Предельные значения для источников электропитания

без устройства защиты от перегрузки по току



┌─────────────────────────────────┬──────────────────┬────────────────────┐

│Выходное напряжение (U    <a>, В │   Выходной ток      Действительная

                      x.x        │ I    <b>, <d>, А │мощность S <c>, <d>,│

├───────────────┬─────────────────┤  к.з                    В x А

│Переменный ток │ Постоянный ток

├───────────────┼─────────────────┼──────────────────┼────────────────────┤

     <= 30           <= 30            <= 8,0             <= 100

       -       │30 < U    <= 60       <= 150/U            <= 100

                     x.x                     x.x

├───────────────┴─────────────────┴──────────────────┴────────────────────┤

    <a> U    - выходное напряжение, измеренное в соответствии с 1.4.5 при│

         x.x

│всех   отсоединенных   цепях   нагрузки.   Напряжения    приведены    для│

│синусоидального переменного тока и постоянного тока  без  пульсаций.  Для│

│несинусоидального  переменного  тока  и  постоянного  тока   с   пиковыми│

│значениями пульсаций более 10%  пиковые  значения  напряжений  не  должны│

│превышать 42,4 В.

    <b> I    - максимальный выходной ток  при любой неемкостной нагрузке,│

         к.з

│включая короткое замыкание.

    <c> S - максимальная полная выходная мощность при  любой  неемкостной│

│нагрузке.

    <d> Измерение I    и S проводят через 5 с после подключения нагрузки,│

                   к.з

│если  защита  осуществляется  электронной   цепью   или   устройством   с│

│положительным тепловым коэффициентом, и через  60  с  -  во  всех  других│

│случаях.

└─────────────────────────────────────────────────────────────────────────┘



Таблица 2C



Предельные значения для источников электропитания

с устройством защиты от перегрузки по току



┌───────────────────────────────┬────────────┬──────────┬─────────────────┐

    Выходное напряжение U      │Выходной ток│Действи-     Номинальное

                         x.x       I       │тельная     значение тока

            <a>, В                  к.з    │мощность S│  срабатывания

├───────────────┬───────────────┤<b>, <d>, А │<c>, <d>, │устройств защиты │

│Переменный ток │Постоянный ток │            │В x А       от перегрузки

                                                    │ по току <e>, А

├───────────────┼───────────────┼────────────┼──────────┼─────────────────┤

     <= 20          <= 20     │<= 1000/U     <= 250       <= 5,0

├───────────────┼───────────────┤         x.x│          ├─────────────────┤

│20 < U    <= 30│20 < U    <= 30│                          <= 100/U

      x.x            x.x                                        x.x

├───────────────┼───────────────┤                      ├─────────────────┤

       -       │30 < U    <= 60│                          <= 100/U

                     x.x                                        x.x

├───────────────┴───────────────┴────────────┴──────────┴─────────────────┤

    <a> U    - выходное напряжение, измеренное в соответствии с 1.4.5 при│

         x.x

│всех   отсоединенных   цепях   нагрузок.   Напряжения    приведены    для│

│синусоидального переменного тока и постоянного тока  без  пульсаций.  Для│

│несинусоидального  переменного  тока  и  постоянного  тока   с   пиковыми│

│значениями пульсаций более 10%  пиковые  значения  напряжений  не  должны│

│превышать 42,4 В.

    <b> I    - максимальный выходной ток при любой неемкостной нагрузке, │

         к.з

│включая короткое замыкание,  измеренный  через  60  с  после  подключения│

│нагрузки.

    <c> S - максимальная полная выходная мощность при  любой  неемкостной│

│нагрузке, измеренная через 60 с после подключения нагрузки.

    <d>  Элементы,   ограничивающие  ток,   оставляют  в  цепи  во  время│

│измерения, а устройства защиты от перегрузки по току шунтируют.

    Примечание. Основанием  для  проведения  измерений  с  шунтированными│

│устройствами защиты от перегрузки по  току  является  суммарная  энергия,│

│служащая причиной возможного  чрезмерного  перегрева  за  период  времени│

│срабатывания устройств защиты от перегрузки по току.



    <e> Номинальное значение тока для устройств защиты, таких как плавкие│

│предохранители  и  автоматические  выключатели,  определяют   исходя   из│

│условия, что они  срабатывают  при  протекании  в  течение  120  с  тока,│

│значение которого составляет 210% номинального значения,  приведенного  в│

│таблице.

└─────────────────────────────────────────────────────────────────────────┘



При использовании устройства защиты от перегрузки по току необходимо применение плавкого предохранителя или электромеханического устройства без регулировки и автовозврата.

Источник электропитания с ограничением мощности, работающий от сети электропитания переменного тока, или работающий от батареи источник электропитания с ограничением мощности, который во время обеспечения электропитания нагрузки заряжается от сети электропитания переменного тока, должен иметь в своем составе изолирующий трансформатор.

&Соответствие проверяют осмотром, измерением и, при необходимости, проверкой данных, предоставленных изготовителем батарей. Батареи должны быть полностью заряжены при измерениях  и  в соответствии с таблицами 2B и 2C.

Неемкостная нагрузка, приведенная в таблицах 2B и 2C, подобрана таким образом, чтобы получать максимальное измеренное значение  или S.

Имитацию неисправностей в регулирующей цепи по перечислению c) проводят с максимальными измеренными значениями  или S.&

2.6. Обеспечение защитного соединения и заземления

Примечание. Дополнительные требования к заземлению оборудования, соединенного с телекоммуникационными сетями, см. в 2.3.2.3, 2.3.2.4, 2.3.3, 2.3.4, 6.1.1 и 6.1.2, для систем кабельного распределения см. в 7.2 и 7.4.1.



2.6.1. Защитное заземление

Следующие части оборудования должны быть надежно соединены с основной клеммой защитного заземления оборудования:

a) доступные токопроводящие части, которые могут нести опасное напряжение в случае единичной неисправности (см. 1.4.14);

b) части, заземленные в соответствии с требованиями 2.9.4, перечисление d) или e);

c) цепи БСНН, НТС и доступные токопроводящие части, которые должны быть заземлены по 2.3.2.3 или 2.3.2.4, если источником электропитания не является телекоммуникационная сеть или система кабельного распределения;

d) цепи БСНН, НТС и доступные токопроводящие части, которые обязательно должны быть заземлены по 2.3.2.3, если источником электропитания является телекоммуникационная сеть или система кабельного распределения;

e) цепи, экраны трансформаторов и компоненты (такие как ограничитель перенапряжений), которые не должны принимать на себя опасное напряжение в случае единичной неисправности (см. 1.4.14), но должны быть заземлены для уменьшения переходных процессов, которые могут действовать изолированно (для примера см. 6.2.1 и 7.4.1);

f) цепи БСНН и НТС, которые обязательно должны быть заземлены для уменьшения или исключения тока от прикосновения в телекоммуникационную сеть или систему кабельного распределения (см. 5.1.8.1).

Примечание. В перечислениях a), b) и c) приведены части, по которым протекают токи, возникающие при неисправностях, от которых срабатывают устройства защиты от перегрузки по току. В перечислениях d), e) и f) приведены части, проводящие другие токи.



В области, доступной для обслуживания, проводящие части, такие как каркас электродвигателя, монтажные панели электронных схем и т.д., на которых в случае единичной неисправности (см. 1.4.14) может возникнуть опасное напряжение, должны либо быть подключены к основной клемме защитного заземления, либо, если это невозможно или трудновыполнимо, быть снабжены соответствующей маркировкой, предупреждающей обслуживающий персонал, что данные части не заземлены и перед тем, как их касаться, необходимо проверить отсутствие опасного напряжения.

&Соответствие проверяют осмотром и проверкой выполнения требований 2.6.3.&

2.6.2. Функциональное заземление

Если необходимо функциональное заземление доступных или других проводящих частей, то к цепям функционального заземления применяют все следующие требования:

- цепь функционального заземления должна быть отделена от частей с опасным напряжением в оборудовании одним из следующих способов:

- двойной или усиленной изоляцией,

- экраном защитного заземления или другой частью проводящего защитного заземления, отделенного от частей, находящихся под опасным напряжением, по крайней мере, основной изоляцией;

- допустимо цепь функционального заземления подсоединять к клемме защитного заземления или к проводу защитного соединения;

- клеммы, используемые только для функционального заземления, не должны быть маркированы символом  (символ 5017 по МЭК 60417) или  (символ 5019 по МЭК 60417), за исключением мест, где проводящая клемма предусмотрена на компоненте (например, клеммной колодке) или сборочном узле, где символ  разрешен;

Примечание. Другие маркировки, такие как  (символ 5018 по МЭК 60417) или  (символ 5020 по МЭК 60417-1), если подходят, допустимы.



- для внутреннего функционального заземления не используют провода с изоляцией желтого и зеленого цветов, кроме комплексных укрупненных деталей (например, многожильных кабелей или ЭМС-фильтров);

- провода с изоляцией желтого и зеленого цветов, расположенные в кабеле электропитания, используют только для подключения к функциональному заземлению:

- оборудование не должно быть маркировано символом  (символ 5172 по МЭК 60417),

- заделка данного провода внутри оборудования должна отвечать требованиям только 3.1.9.

&Соответствие проверяют осмотром.&

2.6.3. Провода защитного заземления и защитного соединения

2.6.3.1. Общие требования

Провода защитного заземления и провода защитного соединения должны быть рассчитаны на соответствующую токовую нагрузку.

Требования 2.6.3.2 - 2.6.3.4 применяют к проводам защитного заземления и проводам защитного соединения, учитывая требования 2.6.1, перечисления a), b), c) и d).

Для проводов защитного заземления и проводов защитного соединения, соответствующих 2.6.1, перечисление d), применяют требования 2.6.3.4, перечисление e).

Для проводов защитного заземления и проводов защитного соединения, удовлетворяющих требованиям 2.6.1, перечисления e) и f) соответственно, и для проводов функционального заземления предельный ток должен соответствовать фактическому току при нормальных условиях эксплуатации согласно 3.1.1, т.е. они не должны отводить токи повреждения на землю.

2.6.3.2. Размеры проводов защитного заземления

Провод защитного заземления в шнуре электропитания оборудования должен иметь размеры не менее указанных в таблице 3B (см. 3.2.5).

&Соответствие проверяют осмотром и измерением.&

2.6.3.3. Размеры проводов защитного соединения

Провода защитного соединения должны соответствовать одному из следующих условий:

- минимальные размеры проводов - по таблице 3B (см. 3.2.5);

- согласно 2.6.3.4, а также, если номинальный ток защиты цепи более 16 А, минимальные размеры проводов - по таблице 2D;

- только для компонентов быть не менее, чем провода электропитания компонента.



Таблица 2D



Минимальный размер проводов защитного соединения



┌─────────────────┬───────────────────────────────────────────────────────┐

│ Номинальный ток │              Минимальные размеры провода

     защиты      ├─────────────────┬─────────────────────────────────────┤

│ рассматриваемой │     Площадь     │Размеры по американской классификации│

     цепи, А        поперечного   │(в скобках приведена соответствующая │

                   сечения, мм2   │ площадь поперечного сечения в мм2)

├─────────────────┼─────────────────┼─────────────────────────────────────┤

     <= 16               -                          -

     <= 25              1,5                     AWG14 (2)

     <= 32              2,5                     AWG12 (3)

     <= 40              4,0                     AWG10 (5)

     <= 63              6,0                     AWG8 (8)

     <= 80             10,0                     AWG6 (13)

     <= 100            16,0                     AWG4 (21)

     <= 125            25,0                     AWG2 (33)

     <= 160            35,0                     AWG1 (42)

     <= 190            50,0                     AWG0 (53)

     <= 230            70,0                    AWG000 (85)

     <= 260            95,0                   AWG0000 (107)

     <= 300           120,0                  250 kcmil (126)

     <= 340           150,0                  300 kcmil (152)

     <= 400           185,0                  400 kcmil (202)

     <= 460           240,0                  500 kcmil (253)

├─────────────────┴─────────────────┴─────────────────────────────────────┤

    Примечание.  Размеры в AWG и kcmil приведены только  для  информации.│

│Соответствующие им площади поперечного сечения округлены, чтобы  показать│

│только значащие цифры.  AWG - это Американская Классификация Проводов,  а│

│kcmil - тысяча круговых мил, где один круговой мил -  площадь  окружности│

│диаметром 1 мил (одна тысячная  дюйма).  Данные  единицы  измерения,  как│

│правило, используют для обозначения размеров проводов в Северной Америке.│

└─────────────────────────────────────────────────────────────────────────┘



Номинальный ток защиты цепи, используемый в таблице 2D при испытании по 2.6.3.4, зависит от наличия устройств защиты от перегрузки по току и места их размещения и должен быть равен наименьшему значению из:

a) у оборудования, подключаемого соединителем типа A, номинальный ток защиты представляет собой номинальный ток срабатывания устройства защиты от перегрузки по току, находящегося за пределами оборудования (например, в проводке здания, сетевой вилке или в стойке для оборудования) и предназначенного для защиты оборудования с минимальным током 16 А;

Примечания. 1. В большинстве стран 16 А считают подходящим номинальным током защиты цепи.

2. В Канаде и США за номинальный ток защиты цепи принимают 20 А.

3. В Великобритании номинальный ток защиты должен быть 13 А, а не 16 А.



b) у оборудования, подключаемого соединителем типа B, или постоянно подключаемого оборудования (см. 2.7.1) номинальный ток защиты представляет собой максимально номинальный ток срабатывания внешнего устройства защиты от перегрузки по току, указанного в инструкции по монтажу оборудования (см. 1.7.2.3);

c) для любого вышеприведенного оборудования номинальный ток защиты представляет собой номинальный ток срабатывания устройства защиты от перегрузки по току, встроенного в оборудование или являющегося его частью и защищающего цепь или часть оборудования, требующую заземления.

&Соответствие проверяют осмотром и измерением.&

2.6.3.4. Сопротивление проводов заземления и их соединений

Провода заземления и их соединения не должны иметь чрезмерных сопротивлений.

Провода защитного заземления считают соответствующими требованиям без испытаний.

Провода защитного соединения, удовлетворяющие требованиям к минимальным размерам проводов, указанным в таблице 3B (см. 3.2.5), и имеющие клеммы согласно таблице 3E (см. 3.3.5), считают соответствующими без испытаний.

&Соответствие проверяют осмотром, измерением, а для проводов защитного соединения, которые не удовлетворяют минимальным размерам, приведенным в таблице 3B (см. 3.2.5), или клемм защитного соединения, которые не удовлетворяют требованиям таблицы 3E (см. 3.3.5), следующими испытаниями.

Падение напряжения на проводе защитного соединения измеряют после прохождения испытательного тока за период времени, определенный ниже. Испытательный ток может быть либо переменным, либо постоянным, а испытательное напряжение не должно превышать 12 В. Измерения проводят между основной клеммой защитного заземления и точкой в оборудовании, которая в соответствии с требованиями 2.6.1 должна быть заземлена. Сопротивление провода защитного заземления при измерении не учитывают. Однако если провод защитного заземления поставляют вместе с оборудованием, то допускается включать его в испытательную схему, но измерение падения напряжения проводить между основной клеммой защитного заземления и частью, которую требуется заземлить.

Для оборудования с подключением защитного заземления к сборочному узлу или отдельному блоку одиночным проводом или многожильным кабелем, в состав которого входят провода, обеспечивающие сетевое электропитание этого сборочного узла или отдельного блока, сопротивление провода защитного соединения в результат измерения сопротивления не включают. Однако это применяют в случае, если кабель предохранен устройством защиты с соответствующими номинальными характеристиками, учитывающими размер провода.

Если защита цепей БСНН обеспечивается заземлением самой защищаемой цепи в соответствии с 2.9.4, перечисление e), то рассматривают предельные значения сопротивления и падения напряжения между заземленной частью защищаемой цепи и основной клеммой защитного заземления.

Если цепь защищена заземлением обмотки трансформатора, питающего защищаемую цепь, то рассматривают предельные значения сопротивления и падения напряжения между незаземленной частью обмотки и основной клеммой защитного заземления. Основную изоляцию между первичной и вторичной обмотками не подвергают испытанию единичной неисправностью по 5.3.7 и 1.4.14.

Должны быть приняты меры, исключающие влияние на результаты испытаний сопротивления контакта между наконечником измерительного щупа и испытуемой частью.

Испытательный ток, продолжительность и результаты испытания должны быть следующими:

a) если номинальный ток защиты испытуемой цепи (см. 2.6.3.3) не более 16 А, то для оборудования, питающегося от сети электропитания, испытательный ток равен 200% номинального тока защиты испытуемой цепи, длительность испытания 120 с.

Сопротивление провода защитного соединения, рассчитанное по падению напряжения, не должно превышать 0,1 Ом. После испытания провод защитного соединения не должен иметь повреждений;

b) если номинальный ток испытуемой цепи превышает 16 А, то для оборудования, питающегося от сети электропитания переменного тока, испытательный ток равен 200% номинального тока защиты испытуемой цепи, длительность испытания указана в таблице 2E.&



Таблица 2E



Продолжительность испытания

для сетей электропитания переменного тока



┌──────────────────────────────────────┬──────────────────────────────────┐

  Номинальный ток защиты цепи I  , А     Длительность испытания, мин

                               тз

├──────────────────────────────────────┼──────────────────────────────────┤

                <= 30                                 2

├──────────────────────────────────────┼──────────────────────────────────┤

           30 < I   <= 60                             4

                 тз

├──────────────────────────────────────┼──────────────────────────────────┤

           60 < I   <= 100                            6

                 тз

├──────────────────────────────────────┼──────────────────────────────────┤

          100 < I   <= 200                            8

                 тз

├──────────────────────────────────────┼──────────────────────────────────┤

                 > 200                                10

└──────────────────────────────────────┴──────────────────────────────────┘



&Падение напряжения на проводе защитного соединения не должно превышать 2,5 В. После испытания провод защитного соединения не должен иметь повреждений;

c) в качестве альтернативы испытанию по перечислению b) за основу испытаний берут времятоковую характеристику устройства защиты по току, которое ограничивает при неисправности ток в проводе защитного соединения. Данное устройство должно быть установлено в испытуемом оборудовании или указано в инструкции по монтажу в случае его установки за пределами оборудования. Испытания проводят при 200% номинального тока защиты, длительность испытаний должна соответствовать времятоковой характеристике при 200%. Если длительность для 200% не приведена, то используют ближайшую точку на времятоковой характеристике.

Падение напряжения на проводе защитного соединения не должно превышать 2,5 В. После испытания провод защитного соединения не должен иметь повреждений;

d) если номинальный ток испытуемой цепи превышает 16 А, то для оборудования, питающегося от сети электропитания постоянного тока, испытательный ток и длительность испытаний устанавливает изготовитель.

Падение напряжения на проводе защитного соединения не должно превышать 2,5 В. После испытания провод защитного соединения не должен иметь повреждений;

e) для проводов защитного соединения, обеспечивающих выполнение требований 2.6.1, перечисление d), испытательный ток равен 150% максимального тока, который может быть получен из телекоммуникационной сети или системы кабельного распределения при условиях нормальной работы (если известен), но не менее 2 А, длительность испытания 120 с. Падение напряжения на проводе защитного соединения не должно превышать 2,5 В.&

2.6.3.5. Цвет изоляции

Цвет изоляции провода защитного заземления в шнуре электропитания, поставляемом с оборудованием, должен быть желтым и зеленым.

Если провод защитного соединения изолирован, изоляция должна быть желтого и зеленого цветов, кроме следующих случаев:

- для заземляющей оплетки изоляция должна быть или желтого и зеленого цветов, или прозрачная;

- для провода защитного соединения в таких узлах, как ленточные кабели, фидеры, печатный монтаж и т.д., допустим любой цвет, если исключено неверное истолкование использования провода.

За исключением предельных значений по 2.6.2, комбинация желтого и зеленого цветов должна быть использована только для изоляции проводов защитного заземления и проводов защитного соединения.

&Соответствие проверяют осмотром.&

2.6.4. Клеммы

2.6.4.1. Общие требования

Требования 2.6.4.2 и 2.6.4.3 применяют только к клеммам защитного заземления, предусмотренным в 2.6.1, перечисления a), b), c) и d).

Примечание. Дополнительные требования к клеммам см. в 3.3.



Для обеспечения защитного заземления согласно 2.6.1, перечисления e), f), достаточно, чтобы клеммы соответствовали 3.3.

2.6.4.2. Клеммы защитного заземления и соединения

Оборудование, в котором требуется защитное заземление, должно иметь основную клемму защитного заземления. Для оборудования со съемным шнуром электропитания клемму заземления приборного ввода считают основной клеммой защитного заземления.

Если оборудование снабжено более чем одним средством подключения электропитания (например, при питании от различных напряжений или частот, или от источника резервного питания), то допускается иметь основную клемму защитного заземления, связанную с каждым разъемом электропитания. В этом случае клеммы должны иметь размеры, соответствующие номинальным параметрам ввода электропитания.

Конструкция клемм должна препятствовать непреднамеренному ослаблению проводов. В общем случае используют конструкцию для токоподводящих клемм, отличную от некоторых клемм колонкового типа, обеспечивающую достаточную упругость в соответствии с этим требованием. Для других конструкций должно быть специальное обеспечение, например применение соответствующих упругих частей, которые не могут быть случайно забыты при установке.

За исключением нижеуказанного, все клеммы защитного заземления и соединения колонкового, штыревого и винтового типов должны иметь размеры, не менее указанных в таблице 3E (см. 3.3.5).

Клеммы защитных соединений, не соответствующие требованиям таблицы 3E (см. 3.3.5), рассматривают как приемлемые, если они удовлетворяют требованиям соответствующих испытаний по 2.6.3.4.

Основная клемма защитного заземления для постоянно подключенного оборудования должна быть:

- расположена так, чтобы быть легкодоступной во время подключения электропитания;

- снабжена предусмотренными при производстве колонковыми клеммами, штырями, винтами, болтами или, при необходимости, аналогичными клеммами вместе с крепежной арматурой, если применяют провод защитного заземления с площадью поперечного сечения более чем 7 мм2 (диаметром не менее 3 мм).

&Соответствие проверяют осмотром и измерением.&

2.6.4.3. Отделение провода защитного заземления от проводов защитного соединения

Должны быть предусмотрены клеммы для раздельного подключения (в случае расположения на одной шине) для каждого провода защитного заземления и провода защитного соединения.

Разрешается одна клемма винтового или штыревого типа для постоянно подключенного оборудования, имеющего несъемный шнур электропитания, или для подключаемого оборудования со специальным несъемным шнуром электропитания, при этом провод защитного заземления, подключенный к той же клемме, должен быть отделен гайкой от провода защитного соединения. Порядок подключения к клемме провода защитного заземления и проводов защитного соединения не установлен.

Также допускается снабжать отдельной клеммой оборудование с приборным вводом.

&Соответствие проверяют осмотром.&

2.6.5. Надежность защитного заземления

2.6.5.1. Соединение оборудования

Обеспечение защитного заземления взаимосвязанного оборудования должно быть гарантировано для всего оборудования в соответствии с требованиями по соединению защитного заземления без учета расположения оборудования в системе.

Оборудование, которое содержит провод защитного соединения для сохранения непрерывности цепи защитного заземления в другом оборудовании в системе, не должно быть маркировано символом  (символ 5172 по МЭК 60417).

Такое оборудование должно также обеспечивать энергией другое оборудование в системе (см. 2.6.5.3).

&Соответствие проверяют осмотром.&

2.6.5.2. Компоненты в проводке защитного заземления и защитного соединения

Провод защитного заземления и провода защитного соединения не должны содержать выключателей или устройств защиты от перегрузки по току.

&Соответствие проверяют осмотром.&

2.6.5.3. Разъединение защитного заземления

Соединения защитного заземления должны быть такими, чтобы его разъединение в одной точке или системе не разъединяло соединения защитного заземления в других частях или блоках системы, если в это время не исключена возможная опасность.

&Соответствие проверяют осмотром.&

2.6.5.4. Части, которые могут быть сняты оператором

Подключение защитного заземления должно быть проведено до момента подключения электропитания и разъединено после его отключения для каждой из следующих конструкций:

- соединителя частей, которые могут быть сняты оператором;

- сетевой вилки шнура электропитания;

- приборного соединителя.

&Соответствие проверяют осмотром.&

2.6.5.5. Части, снимаемые при обслуживании

Защитное заземление должно быть выполнено так, чтобы при снятии обслуживаемой части оно не нарушалось для других частей, если в это время не исключается возможная опасность.

&Соответствие проверяют осмотром.&

2.6.5.6. Стойкость к коррозии

Проводящие части в месте подсоединения к клемме защитного заземления не должны подвергаться значительной коррозии вследствие электрохимических процессов при работе, хранении или транспортировании в условиях, установленных инструкцией по эксплуатации. Следует избегать сочетаний металлов, указанных в Приложении J. Стойкость к коррозии может быть обеспечена соответствующим покрытием или окрашиванием.

&Соответствие проверяют осмотром с учетом электрохимических потенциалов (Приложение J).&

2.6.5.7. Винты защитного соединения

Примечание. Следующие требования являются дополнительными к приведенным в 3.1.6.



Самонарезающие (резьбонарезающие и резьбовыдавливающие) винты и винты с промежутком между витками резьбы (для листового металла) допускаются к обеспечению защитных соединений, если это не связано с необходимостью нарушения соединений во время обслуживания.

В любом случае толщина металлической части в месте применения внутренней резьбы должна быть не менее двойного шага резьбы винта. Допускается использовать местное выдавливание (пуклевку) металлической части, чтобы увеличить эффективную толщину.

Не менее двух витков резьбы должно быть использовано для каждого соединения. Кроме того, допускается использовать одиночные самонарезающие винты при условии, что толщина металлической части в месте нарезания резьбы должна быть не менее 0,9 мм для резьбовыдавливающих винтов и 1,6 мм - для резьбонарезающих винтов.

&Соответствие проверяют осмотром.&

2.6.5.8. Заземление через телекоммуникационную сеть или систему кабельного распределения

Защитное заземление не должно быть осуществлено через телекоммуникационную сеть или систему кабельного распределения.

&Соответствие проверяют осмотром.&

2.7. Ток перегрузки и защита от короткого замыкания на землю в первичных цепях

2.7.1. Основные требования

Устройства защиты в первичных цепях от перегрузки по току, короткого замыкания, замыкания на землю должны либо входить в состав оборудования, либо быть частью электропроводки здания.

Если защита оборудования, подключаемого соединителем типа B, или оборудования, подключенного постоянно, обеспечивается защитными устройствами электропроводки здания, то инструкция по эксплуатации оборудования должна устанавливать и точно определять требования к защите от короткого замыкания или перегрузок по току или, если необходимо, для обоих случаев.

Примечание. В странах - членах Европейского комитета по стандартизации в области электротехники (CENELEC), требуется, чтобы устройства защиты соответствовали 5.3 с некоторыми исключениями и входили в состав изделия.



&Соответствие проверяют осмотром.&

2.7.2. Неисправности, не указанные в 5.3.7

Устройства защиты от неисправностей, не указанных в 5.3.7 (например, коротких замыканий на защитное заземление в первичной цепи), не обязательно должны входить в состав оборудования.

&Соответствие проверяют осмотром.&

2.7.3. Дублирующая защита от коротких замыканий

Если отсутствует дублирующая защита от короткого замыкания, то устройства защиты должны обеспечивать прерывание максимально возможного тока, вызванного неисправностью (включая ток короткого замыкания).

Для постоянно подключенного оборудования или для оборудования, подключаемого соединителем типа B, допускается устанавливать дублирующую защиту от короткого замыкания в электропроводке здания.

Для оборудования, подключаемого соединителем типа A, установку устройства защиты в электропроводке здания считают достаточной для защиты от короткого замыкания.

Примечание. Если в первичных цепях используют предохранители, удовлетворяющие требованиям МЭК 60127 [1], то они должны иметь высокую разрывающую способность (1500 А), если ожидаемый ток короткого замыкания превышает 35 А или 10-кратный номинальный ток предохранителя, каким бы большим он ни был.



&Соответствие проверяют осмотром и испытаниями по 5.3.&

2.7.4. Число устройств защиты и места их установки

Число и расположение защитных систем или устройств в первичной цепи должно быть таким, чтобы выявить и прервать токи перегрузки, возникшие в любой токовой цепи (например, между фазами, между фазой и нейтралью, между фазой и проводом защитного заземления или между фазой и проводом защитного соединения).

Не применяют защиту от повреждения заземления в оборудовании в каждом из следующих случаев:

- отсутствует подключение к земле;

- имеется двойная или усиленная изоляция между первичной цепью и всеми частями, соединенными с землей.

Примечание 1. Если применяют двойную или усиленную изоляцию, то короткое замыкание на землю рассматривают как две неисправности.



При подключении электропитания к нагрузке, использующей более одного фазного провода, в случае если устройство защиты отключает нейтральный провод, оно должно одновременно отключать и все остальные провода электропитания. Поэтому в таких случаях не используют однополюсные устройства защиты.

&Соответствие проверяют осмотром и, где это необходимо, имитацией условий повреждения.&

Примечание 2. Для устройств защиты, являющихся неотъемлемой частью оборудования, примеры минимального числа и мест размещения плавких предохранителей или автоматических выключателей, необходимых для прерывания тока при неисправностях, как правило, встречающихся системах электропитания, даны в таблице 2F - для однофазного оборудования или сборочных узлов и в таблице 2G - для трехфазного оборудования. Примеры не обязательны для устройств защиты, установленных за пределами оборудования.



Таблица 2F



Примеры устройств защиты

в однофазном оборудовании или сборочных узлах



┌─────────────────────────────┬─────────────┬───────────────┬─────────────┐

     Способ подключения         Защита      Минимальное      Место

        оборудования                      │ число плавких │  установки

│ к источнику электропитания               │предохранителей│

                                            или полюсов

                                          │автоматического│

                                            выключателя

├─────────────────────────────┼─────────────┼───────────────┼─────────────┤

│ Вариант A                   │От короткого │       1       │Фазный провод│

│ Оборудование, подключаемое    замыкания

│к системе электропитания с     на землю

│легкоопределяемой заземленной├─────────────┼───────────────┼─────────────┤

│нейтралью, исключая             От тока          1       │Один их двух │

│приведенное в варианте C     │ перегрузки                   проводов

├─────────────────────────────┼─────────────┼───────────────┼─────────────┤

│ Вариант B                   │От короткого │       2       │Оба провода

│ Оборудование, подключаемое    замыкания

│к любому источнику электро-    на землю

│питания, включая IT-систему  ├─────────────┼───────────────┼─────────────┤

│электропитания и питание        От тока          1       │Один из двух │

│с реверсивным подключением   │ перегрузки                   проводов

│сетевой вилки, исключая

│приведенное в варианте C

├─────────────────────────────┼─────────────┼───────────────┼─────────────┤

│ Вариант C                   │От короткого │       2       │Каждый фазный│

│ Оборудование, подключаемое    замыкания                    провод

│к трехпроводной системе        на землю

│электропитания с легкоопреде-├─────────────┼───────────────┼─────────────┤

│ляемой заземленной нейтралью │   От тока          2       │Каждый фазный│

                             │ перегрузки                    провод

└─────────────────────────────┴─────────────┴───────────────┴─────────────┘



Таблица 2G



Примеры устройств защиты трехфазного оборудования



┌───────────────┬────────┬──────────────────┬───────────────┬─────────────┐

    Система    │ Число        Защита        Минимальное      Место

│электропитания │питающих│                  │ число плавких │  установки

               │проводов│                  │предохранителей│

                                           или полюсов

                                         │автоматического│

                                           выключателя

├───────────────┼────────┼──────────────────┼───────────────┼─────────────┤

│Трехфазная без │   3       От короткого          3          Все три

   нейтрали            │замыкания на землю│                  провода

                       ├──────────────────┼───────────────┼─────────────┤

                       │От тока перегрузки│       2         Любые два

                                                           провода

├───────────────┼────────┼──────────────────┼───────────────┼─────────────┤

│ С заземленной │   4       От короткого          3       │Каждый фазный│

  нейтралью            │замыкания на землю│                  провод

     (TN-              ├──────────────────┼───────────────┼─────────────┤

│или TT-система)│        │От тока перегрузки│       3       │Каждый фазный│

                                                           провод

├───────────────┼────────┼──────────────────┼───────────────┼─────────────┤

│С незаземленной│   4       От короткого          4       │ Все четыре

   нейтралью           │замыкания на землю│                  провода

                       ├──────────────────┼───────────────┼─────────────┤

                       │От тока перегрузки│       3       │Каждый фазный│

                                                           провод

└───────────────┴────────┴──────────────────┴───────────────┴─────────────┘



2.7.5. Защита несколькими устройствами

Если устройства защиты используют более чем в одном полюсе электропитания для рассматриваемой нагрузки, то эти устройства располагают вместе. Допускается объединять два и более устройства защиты в единое устройство.

&Соответствие проверяют осмотром.&

2.7.6. Предупреждение для обслуживающего персонала

Соответствующая маркировка должна быть предусмотрена на оборудовании или требования должны быть приведены в инструкции по эксплуатации с целью предупредить обслуживающий персонал о возможной опасности в случаях:

- постоянно подключенного оборудования, оборудования, снабженного нереверсивной сетевой вилкой, или если в нейтрали однофазного оборудования установлен плавкий предохранитель, а также

- если после срабатывания устройства защиты части оборудования, оставшиеся под напряжением могут представлять собой опасность во время обслуживания.

Возможно применение следующего (или аналогичного) предупреждения:



ВНИМАНИЕ!

ДВУХПОЛЮСНАЯ ЗАЩИТА.

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ В НЕЙТРАЛИ.



В качестве альтернативы вышеуказанного предупреждения допускается использование комбинации следующих символов:

- символ опасности поражения электрическим током  (символ 5036 по ИСО 3864) и

- символ плавкого предохранителя (символ 5016 по МЭК 60417) с индексом "N", обозначающим, что плавкий предохранитель находится в нейтральном проводе . Тем не менее, в этом случае предупреждение должно содержаться и в инструкции по эксплуатации.

2.8. Защитные блокировки

2.8.1. Основные положения

Защитные блокировки устанавливают там, где разрешен доступ оператора в область, представляющую собой опасность при нормальных условиях эксплуатации в соответствии с требованиями настоящего стандарта.

2.8.2. Требования по защите

Конструкции защитных блокировок должны устранять опасность до того, как крышка, дверца и т.п. окажутся в положении, позволяющем испытательному пальцу (см. рисунок 2A) контактировать с опасными частями.

Защита от поражения электрическим током и энергетической опасности при смещении, открытии дверцы или снятии крышки и т.п. должна:

- неизбежно сопровождаться предварительным отключением электропитания таких частей или

- автоматически вызывать отключение электропитания таких частей и понижать в течение 2 с значение напряжения до значения не более 42,4 В пикового значения переменного тока или 60 В постоянного тока, а энергетический уровень - до значения менее 20 Дж.

Для движущейся части, по инерции сохраняющей движение и продолжающей представлять собой механическую опасность (например, вращающегося барабана печатающего устройства), закрытой дверцей или крышкой, которые смещаются, открываются или снимаются, следует:

- обязательно предварительно уменьшить перемещения до безопасного допустимого уровня;

- автоматически обеспечить снижение перемещения до безопасного допустимого уровня.

&Соответствие проверяют осмотром, измерением и применением испытательного пальца (см. рисунок 2A).&

2.8.3. Неумышленное возобновление деятельности

Конструкции защитных блокировок должны исключать возможность неумышленного возникновения опасности при незакрытых крышках, ограждениях, дверях и т.п.

Любую доступную блокировку, которая может быть приведена в действие с помощью испытательного пальца (см. рисунок 2A), рассматривают как элемент, способный вызывать непреднамеренную опасность.

Выключатели защитной блокировки следует выбирать с учетом механических ударов и вибраций, возникающих при нормальной работе, чтобы они не могли быть причиной непреднамеренного срабатывания, приводящего к опасным последствиям.

&Соответствие проверяют осмотром и, при необходимости, с помощью испытательного пальца (см. рисунок 2A).&

2.8.4. Безопасный режим работы

Система защитной блокировки должна быть сконструирована так, чтобы повреждение в работе системы блокировки во время нормального срока службы оборудования:

- не происходило, а при возникновении не создавало экстремальной опасности, или

- если происходило, то не создавало опасностей, от которых требуется защита.

&Соответствие проверяют осмотром системы блокировки, электрических схем, исследованием имеющихся доступных данных и, если необходимо, имитацией единичных неисправностей (см. 1.4.14), например отказа полупроводникового устройства или электромеханической детали. Движущиеся детали в механических и электромеханических системах не являются объектами имитации единичных неисправностей, если они соответствуют требованиям 2.8.5 и 2.8.7.

Для испытаний допускается применение моделей систем блокировки.&

2.8.5. Блокировки с движущими частями

Движущиеся части в системах механической и электромеханической блокировок должны иметь адекватную прочность.

&Соответствие проверяют осмотром системы блокировки, исследованием доступных данных и, если необходимо, 10000 циклами операции включения-выключения.&

Примечание. Испытание выполняют, чтобы проверить стойкость движущихся частей, отличных от выключателей блокировки и реле. Выключатели блокировки и реле в общем случае относятся к 2.8.7. Если требуются испытания по 2.8.7.3 в дополнение к вышеприведенным испытаниям, то они должны быть совмещены.



2.8.6. Обход защитной блокировки

Если у обслуживающего персонала возникает необходимость отключения защитной блокировки, то должны быть предусмотрены:

- выполнение специальных действий для отключения;

- автоматическое возвращение в состояние нормальной работы после окончания обслуживания или предотвращение нормальной работы, пока обслуживающий персонал не приведет защитную блокировку в исходное положение;

- наличие инструмента для работы в области, доступной оператору, и исключение возможности приведения в действие защитной блокировки испытательным пальцем (см. рисунок 2A);

- отсутствие возможности шунтировать защитную блокировку при предельной опасности, если другие средства защиты не обеспечивают безопасности в этом случае. Оборудование должно быть разработано так, чтобы блокировка не могла быть шунтирована, пока другие средства защиты не установлены и не начинают работать.

&Соответствие проверяют осмотром.&

2.8.7. Выключатели и реле в системах блокировки

Выключатель системы блокировки должен соответствовать требованиям:

- МЭК 61058-1 после 10000 циклов работы в соответствии с МЭК 61058-1 (подпункт 7.1.4.4), или

- 2.8.7.1 и удовлетворять требованиям испытаний 2.8.7.3 и 2.8.7.4, или

- удовлетворять требованиям испытаний 2.8.7.2 - 2.8.7.4.

Реле системы блокировки должно:

- соответствовать 2.8.7.1 и удовлетворять требованиям испытаний 2.8.7.3 и 2.8.7.4 или

- удовлетворять требованиям испытаний 2.8.7.2 - 2.8.7.4.

&Соответствие проверяют осмотром и соответствующими испытаниями по 2.8.7.1 и 2.8.7.4.&

2.8.7.1. Зазоры между контактами

Если контакты разрывают первичную цепь, то зазор между ними должен быть не менее зазора для отключающего устройства (см. 3.4.2). Если контакты разрывают иную цепь, чем первичная, то зазор между ними должен быть не менее минимального значения в соответствии с 2.10.3.3 или Приложением G для основной изоляции во вторичной цепи.

&Соответствие проверяют исследованием доступных данных и, если необходимо, измерениями.&

2.8.7.2. Испытания на перегрузку

&Контакты блокировочного выключателя или реле подвергают испытаниям на перегрузку 50 циклами работы со скоростью от 6 до 10 циклов в минуту путем замыкания и размыкания тока, значение которого равно 150% протекающего тока. Если контакт коммутирует электродвигатель, то в этом случае испытания проводят в условиях заторможенного ротора. После испытаний выключатель или реле должно функционировать нормально.&

2.8.7.3. Испытания на износоустойчивость

&Контакты блокировочного выключателя или реле подвергают испытаниям на износоустойчивость путем замыкания и размыкания тока, значение которого равно 100% протекающего тока в цепи, со скоростью от 6 до 10 циклов в минуту. Более высокую скорость применяют, если требует изготовитель. Для магнитоуправляемых переключателей в цепях СНН, БСНН и НТС-1 испытания проводят 100000 циклами. Для других переключателей и реле испытания проводят 10000 циклами. После испытаний выключатель или реле должно функционировать нормально.&

2.8.7.4. Испытание на электрическую прочность

&Испытание на электрическую прочность зазоров между контактами, за исключением контактов язычковых переключателей в цепях СНН, БСНН и НТС-1, проводят в соответствии с 5.2.2 после испытаний по 2.8.7.2 и 2.8.7.3. Если испытывают зазоры между контактами в первичной цепи, то испытательное напряжение должно быть равно требуемому для основной изоляции в первичной цепи.&

2.8.8. Механические приводы

Если безопасность подвижной части обеспечивается системой механической блокировки, то должны быть приняты меры, защищающие подвижную часть от перегрузки. Если это требование не выполняется из-за конструкции составных частей, то перемещение исполнительного механизма за пределы рабочего положения должно быть ограничено до 50% максимального, например при монтаже или размещении, или регулировании.

&Соответствие проверяют осмотром и измерениями.&

2.9. Электрическая изоляция

2.9.1. Свойства изоляционных материалов

При выборе и применении изоляционных материалов следует учитывать требования к электрической, тепловой и механической прочности, частоте рабочего напряжения, а также к условиям окружающей среды (температуре, давлению, влажности и загрязненности).

Не следует применять для изоляции гигроскопичные материалы, а также материалы, содержащие асбест, натуральную резину.

Приводной ремень и соединения не могут гарантировать электрической изоляции, кроме специально сконструированных ремней или соединений, которые исключают возможность замены на нерекомендованный тип.

&Соответствие проверяют осмотром и, при необходимости, оценкой характеристик материала.

Если отсутствуют характеристики гигроскопических свойств рассматриваемого изоляционного материала, их определяют воздействием влажности в соответствии с 2.9.2 на компонент или сборочный узел, содержащий испытуемую изоляцию. После этого изоляция должна быть подвергнута испытаниям на электрическую прочность согласно 5.2.2, причем в той же камере влажности или помещении, в котором образцы были нагреты до заданной температуры.&

2.9.2. Условия влажности

&При проверке соответствия изоляционных материалов требованиям 2.9.1, 2.10.8.3, 2.10.10 или 2.10.11 воздействие влажностью проводят в течение 48 ч в камере или помещении с относительной влажностью воздуха от 91% до 95%. Температуру воздуха t во всех местах расположения образцов следует поддерживать с точностью до 1 °C в диапазоне 20 °C - 30 °C при отсутствии конденсации. При этом компонент или сборочный узел должен быть обесточен.

По согласованию с изготовителем допускается устанавливать время воздействия свыше 48 ч.

Перед испытанием на воздействие влажности температура образца должна быть доведена до температуры от t до t + 4 °C.&

2.9.3. Категории изоляции

Изоляцию рассматривают как функциональную, основную, дополнительную, усиленную или двойную.

Примеры применения изоляции во многих общих случаях приведены в таблице 2H и проиллюстрированы на рисунке 2H, но существуют другие решения и случаи. В других случаях необходимая степень изоляции может быть выше или ниже. Там, где различная степень изоляции или специальная конфигурация частей, находящихся под напряжением, приведенная в примерах, не является представительной, необходимая степень изоляции должна быть определена рассмотрением воздействия единичной неисправности (см. 1.4.14). При этом должны быть сохранены требования к защите от поражения электрическим током.



Таблица 2H



Примеры применения изоляции



┌──────────────┬──────────────────────────────────────────────┬───────────┐

   Степень                Расположение изоляции             │Пояснение к│

   изоляции   ├──────────────────┬───────────────────────────┤рисунку 2H │

                    между                    и

├──────────────┼──────────────────┼───────────────────────────┼───────────┤

│Функциональная│ незаземленной    │- заземленной проводящей       F1

│<a>           │цепью БСНН или    │частью

              │проводящей частью,├───────────────────────────┼───────────┤

              │изолированной     │- проводящей частью, изоли-│    F2

              │двойной изоляцией │рованной двойной изоляцией │

                                ├───────────────────────────┼───────────┤

                                │- незаземленной цепью БСНН │    F2

                                ├───────────────────────────┼───────────┤

                                │- заземленной цепью БСНН       F1

                               ├───────────────────────────┼───────────┤

                                │- заземленной цепью НТС-1    F10 <f>

              ├──────────────────┼───────────────────────────┼───────────┤

              │ заземленной цепью│- заземленной цепью БСНН       F11

              │БСНН              ├───────────────────────────┼───────────┤

                                │- заземленной проводящей       F11

                                │частью

                                ├───────────────────────────┼───────────┤

                                │- незаземленной цепью НТС-1│  F12 <f>

                                ├───────────────────────────┼───────────┤

                                │- заземленной цепью НТС-1    F13 <f>

              ├──────────────────┼───────────────────────────┼───────────┤

              │ цепью СНН или    │- заземленной проводящей       F3

              │проводящей частью,│частью

              │изолированной     ├───────────────────────────┼───────────┤

              │основной изоляцией│- заземленной цепью БСНН       F3

                                ├───────────────────────────┼───────────┤

                                │- проводящей частью, изоли-│    F4

                                │рованной основной изоляцией│

                                ├───────────────────────────┼───────────┤

                                │- цепью СНН                    F4

              ├──────────────────┼───────────────────────────┼───────────┤

              │ заземленной      │- заземленной вторичной        F5

              │вторичной цепью,  │цепью, находящейся

              │находящейся       │под опасным напряжением

              │под опасным

              │напряжением

              ├──────────────────┼───────────────────────────┼───────────┤

                 цепью НТС-1    │цепью НТС-1                    F7

              ├──────────────────┼───────────────────────────┼───────────┤

                 цепью НТС-2    │цепью НТС-2                    F8

              ├──────────────────┼───────────────────────────┼───────────┤

                 цепью НТС-3    │цепью НТС-3                    F9

              ├──────────────────┼───────────────────────────┼───────────┤

              │ слоями обмоток                -                 F6

              │трансформатора

├──────────────┼──────────────────┼───────────────────────────┼───────────┤

│Основная      │ первичной цепью  │- заземленной или              B1

                                │незаземленной вторичной

                                │цепью, находящейся

                                │под опасным напряжением

                                ├───────────────────────────┼───────────┤

                                │- заземленной проводящей       B2

                                │частью

                                ├───────────────────────────┼───────────┤

                                │- заземленной цепью БСНН       B2

                                ├───────────────────────────┼───────────┤

                                │- проводящей частью, изоли-│    B3

                                │рованной основной изоляцией│

                                ├───────────────────────────┼───────────┤

                                │- цепью СНН                    B3

              ├──────────────────┼───────────────────────────┼───────────┤

              │ заземленной или  │- незаземленной вторичной      B4

              │незаземленной     │цепью, находящейся под

              │вторичной цепью,  │опасным напряжением

              │находящейся под   ├───────────────────────────┼───────────┤

              │опасным           │- заземленной проводящей       B5

              │напряжением       │частью

                                ├───────────────────────────┼───────────┤

                                │- заземленной цепью БСНН       B5

                                ├───────────────────────────┼───────────┤

                                │- проводящей частью, изоли-│    B6

                                │рованной основной изоляцией│

                                ├───────────────────────────┼───────────┤

                               │- цепью СНН                    B6

              ├──────────────────┼───────────────────────────┼───────────┤

              │ незаземленной    │- незаземленной цепью НТС-1│  B7 <f>

              │цепью БСНН или    ζ
