Утвержден и введен в
действие
Постановлением
Госстроя СССР
от 31 декабря 1982
г. N 342
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАИ-КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДВУХКОНСОЛЬНЫЕ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Two-console reinforced
concrete pile-pillars for
agricultural buildings.
Construction and dimensions
ГОСТ 19804.7-83
ОКП 58 1721
Постановлением
Государственного комитета СССР по делам строительства от 31 декабря 1982 г. N
342 срок введения установлен с 1 июля 1983 года.
Переиздание. Май
1995 г.
Настоящий стандарт
распространяется на забивные железобетонные двухконсольные
сваи-колонны квадратного сечения и устанавливает их конструкцию и размеры.
Сваи-колонны
предназначены для применения в одноэтажных сельскохозяйственных зданиях,
расположенных в I, II, III районах СССР по скоростному напору ветра и весу
снегового покрова с сейсмичностью не выше 6 баллов, с неагрессивной средой, а
также слабо- и среднеагрессивными
газовыми средами.
Сваи-колонны должны
отвечать требованиям ГОСТ 19804-91 и настоящего стандарта.
1. МАРКИ И
ОСНОВНЫЕ РАЗМЕРЫ
1.1. Марки, форма
свай-колонн, основные размеры и показатели должны соответствовать указанным в табл. 2.
1.2. Сваи-колонны
обозначаются марками в соответствии с ГОСТ 23009-78 и ГОСТ 19804-91.
Схема обозначения
марок
Х СД ХХ ХХ ХХ- Х- П ГОСТ 19804.7-83
─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─
│ │ │ │ │ │ │
│ │ │ │ │ │ │ Обозначение типа конструкции:
│ │ │ │ │ │ │ 1 - крайняя (без уширения верха);
│ │ │ │ │ │ │ 2 - средняя (с уширением верха)
└───┼───┼───┼───┼───┼───┼────────────────────────────────────
│ │ │ │ │ │
│ │ │ │ │ │ Обозначение вида конструкции:
│ │ │ │ │ │ СД - свая-колонна двухконсольная
└───┼───┼───┼───┼───┼────────────────────────────────────
│ │ │ │ │
│ │ │ │ │ Длина, дм
└───┼───┼───┼───┼────────────────────────────────────
│ │ │ │
│ │ │ │ Размер от верха сваи-колонны до
│ │ │ │ ее консолей, дм
└───┼───┼───┼────────────────────────────────────
│ │ │
│ │ │ Размер стороны поперечного
│ │ │ сечения, см
└───┼───┼────────────────────────────────────
│ │
│ │ Условное обозначение по несущей
│ │ способности: 1, 2, 3, 4, 5
│ │ (см. табл. 1)
└───┼────────────────────────────────────
│
│ Дополнительные характеристики
│ при необходимости (см. п. 2.2.3):
│ П - при слабо- или
│ среднеагрессивной степени
│ воздействия газовых сред
└────────────────────────────────────
Таблица 1
─────────────┬────────────────────────────────────────────────────
Условное │
Кол., диаметр и класс продольной арматуры
обозначение
├─────────────────┬─────────────────┬────────────────
по несущей
│1СД XX. XX. 20- │1СД
XX. XX. 30- │2СД XX. XX. 30-
способности │ │ │
─────────────┼─────────────────┼─────────────────┼────────────────
1 │4 Диаметр 12АIII │4
Диаметр 12АIII │4 Диаметр 12АIII
2 │4 Диаметр 14АIII │4
Диаметр 14АIII │4 Диаметр 16АIII
3 │4 Диаметр 16АIII │4
Диаметр 16АIII │4 Диаметр 18АIII
4 │4 Диаметр 18АIII │4
Диаметр 20АIII │-
5 │4 Диаметр 20АIII │4
Диаметр 25АIII │-
Пример условного
обозначения (марки) крайней (без уширения верха) сваи-колонны двухконсольной, длиной 5500 мм, размером от верха
сваи-колонны до ее консолей 3400 мм, размером стороны поперечного сечения 200
мм, несущей способности 2:
1СД 55.34.20-2 ГОСТ
19804.7-83
То же, крайней (без
уширения верха) сваи-колонны двухконсольной, длиной
7500 мм, размером от верха сваи-колонны до ее консолей 3500 мм, размером
стороны поперечного сечения 300 мм, несущей способности 3, для зданий с
агрессивной степенью воздействия газовой среды:
1СД 75.35.30-3-П
ГОСТ 19804.7-83
Таблица 2
──────────────┬────────────┬─────────────────────┬─────────────┬──────
Марка
│ Код ОКП │
Размеры, мм
│ Расход │Спра-
сваи-колонны │ │ │ материалов │вочная
│
├────┬────┬───┬───┬───┼─────┬───────┤масса,
│ │ L │ l
│ b │h │h │Бе- │Сталь,
│т
│ │ │
1 │ │ 1 │ 2
│тон │ кг │
│ │ │
│ │ │
│М250,│ │
│ │ │
│ │ │
│м3 │ │
──────────────┴────────────┴────┴────┴───┴───┴───┴─────┴───────┴──────
──────────────┬────────────┬────┬────┬───┬───┬───┬─────┬───────┬──────
1СД
50.28.20-1│58 1721
2752│5000│2800│200│200│200│0,22
│31,7 │0,56
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
50.28.20-2│58 1721 2753│
│ │ │
│ │ │38,1 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
55.28.20-1│58 1721 2754│5500│ │
│ │ │0,24 │33,9 │0,61
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
55.28.20-2│58 1721 2755│
│ │ │
│ │ │40,7 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
60.28.20-1│58 1721 2756│6000│ │
│ │ │0,26 │35,8 │0,66
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.28.20-2│58 1721 2757│
│ │ │
│ │ │43,4 │
──────────────┼────────────┼────┼────┤ │
│
├─────┼───────┼──────
1СД
55.31.20-1│58 1721 2758│5500│3100│ │
│ │0,24
│33,9 │0,61
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
55.31.20-2│58 1721 2759│
│ │ │
│ │ │40,7 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
55.31.20-3│58 1721 2760│
│ │ │
│ │ │49,1 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
60.31.20-1│58 1721 2761│6000│ │
│ │ │0,26 │35,8 │0,66
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.31.20-2│58 1721 2762│
│ │ │
│ │ │43,4 │
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
60.31.20-3│58 1721 2763│
│ │ │
│ │ │52,4 │
──────────────┼────────────┼────┼────┤ │
│
├─────┼───────┼──────
1СД
55.34.20-1│58 1721 2764│5500│3400│ │
│ │0,24
│33,9 │0,61
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
55.34.20-2│58 1721 2765│
│ │ │
│ │ │40,7 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
55.34.20-3│58 1721 2766│
│ │ │
│ │ │49,1 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
55.34.20-4│58 1721 2767│
│ │ │
│ │ │59,3 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
60.34.20-1│58 1721 2768│6000│ │
│ │ │0,26 │35,8 │0,66
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.34.20-2│58 1721 2769│
│ │ │
│ │ │43,4 │
──────────────┼────────────┤ │
│ │ │
│ ├───────│
1СД
60.34.20-3│58 1721 2770│
│ │ │
│ │
│52,4 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.34.20-4│58 1721 2771│
│ │ │
│ │ │63,6 │
──────────────┼────────────┤ ├────┤ │
│
├─────┼───────┤
1СД
60.37.20-1│58 1721 2772│
│3700│ │ │
│0,24 │35,8 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.37.20-2│58 1721 2773│
│ │ │
│ │ │43,4 │
──────────────┼────────────┼────┤ │
│ │ │
├───────┤
1СД
60.37.20-3│58 1721 2774│6000│ │
│ │
│ │52,4 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.37.20-4│58 1721 2775│
│ │ │
│ │ │63,6 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.37.20-5│58 1721 2776│
│ │
│ │ │
│74,8 │
──────────────┼────────────┼────┼────┼───┼───┼───┼─────┼───────┼──────
1СД
50.29.30-1│58 1721
2777│5000│2000│300│150│300│0,50
│42,9 │1,26
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
55.29.30-1│58 1721 2778│5500│ │
│ │ │0,55 │45,1 │1,37
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
60.29.30-1│58 1721 2779│6000│ │
│ │ │0,59 │47,6 │1,49
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
65.29.30-1│58 1721 2780│6500│ │
│ │ │0,64 │49,9 │1,60
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
70.29.30-1│58 1721 2781│7000│ │
│ │ │0,68 │51,9 │1,73
──────────────┼────────────┼────┤ │ │
│
├─────┼───────┼──────
1СД
75.29.30-1│58 1721 2782│7500│ │
│ │ │0,73 │54,2 │1,82
──────────────┼────────────┼────┼────┤ │
│
├─────┼───────┼──────
1СД
55.32.30-1│58 1721 2783│5500│3200│ │
│ │0,55
│45,1 │1,37
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
55.32.30-2│58 1721 2784│
│ │ │
│ │ │51,9 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
60.32.30-1│58 1721 2785│6000│ │
│ │ │0,59 │47,6 │1,49
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.32.30-2│58 1721 2786│
│ │ │
│ │ │55,2 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
65.32.30-1│58 1721 2787│6500│ │
│ │ │0,64 │49,9 │1,60
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
65.32.30-2│58 1721 2788│
│ │ │
│ │ │57,9 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
70.32.30-1│58 1721 2789│7000│ │
│ │ │0,68 │51,9 │1,73
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
70.32.30-2│58 1721 2790│
│ │ │
│ │ │60,7 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
75.32.30-1│58 1721 2791│7500│ │
│ │ │0,73 │54,2 │1,82
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.32.30-2│58 1721 2792│
│ │ │
│ │ │63,4 │
──────────────┼────────────┼────┼────┤ │
│
├─────┼───────┼──────
1СД
55.35.30-1│58 1721 2793│5500│3500│ │
│ │0,55
│45,1 │1,37
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
55.35.30-2│58 1721 2794│
│ │ │
│ │ │51,9 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
55.35.30-3│58 1721 2795│
│ │ │
│ │ │60,3 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
60.35.30-1│58 1721 2796│6000│ │
│ │ │0,59 │47,6 │1,49
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.35.30-2│58 1721 2797│
│ │ │
│ │ │55,2 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
60.35.30-3│58 1721 2798│
│ │ │
│ │ │64,4 │
──────────────┼────────────┼────┤ │
│ │ ├─────┼───────┼──────
1СД
65.35.30-1│58 1721 2799│6500│ │
│ │ │0,64 │49,9 │1,60
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
65.35.30-2│58 1721 2800│
│ │ │
│ │ │57,9 │
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
65.35.30-3│58 1721 2801│
│ │ │
│ │ │67,5 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
70.35.30-1│58 1721 2802│7000│ │
│ │ │0,68 │51,9 │1,73
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
70.35.30-2│58 1721 2803│
│ │ │
│ │ │60,7 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
70.35.30-3│58 1721 2804│
│ │ │
│ │ │71,1 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
75.35.30-1│58 1721 2805│7500│ │
│ │ │0,73 │54,2 │1,82
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.35.30-2│58 1721 2806│
│ │ │
│ │ │63,4 │
──────────────┼────────────┤ │
│ │ │
│
├───────┤
1СД
75.35.30-3│58 1721 2807│
│ │ │
│ │ │74,6 │
──────────────┼────────────┼────┼────┤ │
│
├─────┼───────┼──────
1СД
65.41.30-1│58 1721 2808│6500│4100│ │
│ │0,64
│49,9 │1,60
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
65.41.30-2│58 1721 2809│
│ │ │
│ │ │57,9 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
65.41.30-3│58 1721 2810│
│ │ │
│ │ │67,5
│
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
65.41.30-4│58 1721 2811│
│ │ │
│ │ │93,5 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
70.41.30-1│58 1721 2812│7000│ │
│ │
│0,68 │51,9
│1,73
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
70.41 30-2│58 1721 2813│
│ │ │
│ │ │60,7 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
70.41.30-3│58 1721 2814│
│ │
│ │ │
│71,1 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
70.41.30-4│58 1721 2815│
│ │ │
│ │ │98,7 │
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
1СД
75.41.30-1│58 1721 2816│7500│ │
│ │ │0,73 │54,2 │1,82
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.41.30-2│58 1721 2817│
│ │ │
│ │ │63,4 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.41.30-3│58 1721 2818│
│ │ │
│ │ │74,6 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.41.30-4│58 1721 2819│
│ │ │
│ │ │104,6 │
──────────────┼────────────┤ ├────┤ │
│ │ ├───────┤
1СД
75.53.30-1│58 1721 2820│
│5300│ │ │
│ │54,2 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.53.30-2│58 1721 2821│
│ │ │
│ │ │63,4 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.53.30-3│58 1721 2822│
│ │ │
│ │ │74,6 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.53.30-4│58 1721 2823│
│ │ │
│ │ │104,6 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
1СД
75.53.30-5│58 1721 2824│
│ │ │
│ │ │155,6 │
──────────────┴────────────┴────┴────┴───┴───┴───┴─────┴───────┴──────
──────────────┬────────────┬────┬────┬───┬───┬───┬─────┬───────┬──────
2СД
50.29.30-1│58 1721
2825│5000│2900│300│150│300│0,51
│46,6 │1,29
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
2СД
65.29.30-1│58 1721 2826│5500│ │
│ │ │0,56 │48,8 │1,40
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
2СД
65.29.30-1│58 1721 2827│6600│ │
│ │ │0,65 │53,6 │1,63
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
2СД
75.29.30-1│58 1721 2828│7500│ │
│ │ │0,74 │57,9 │1,85
──────────────┼────────────┼────┼────┼───┼───┼───┼─────┼───────┼──────
2СД
55.35.30-1│58 1721
2829│5500│3500│300│150│300│0,56
│48,8 │1,40
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
2СД
65.35.30-1│58 1721 2830│6500│ │
│ │ │0,65 │53,6 │1,63
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
2СД
75.35.30-1│58 1721 2831│7500│ │
│ │ │0,74 │57,9 │1,85
──────────────┼────────────┼────┼────┤ │
│
├─────┼───────┼──────
2СД
65.41 30-1│58 1721 2832│6500│4100│ │
│ │0,65 │53,6 │1,63
──────────────┼────────────┼────┤ │
│ │
├─────┼───────┼──────
2СД
75.41.30-1│58 1721 2833│7500│ │
│ │ │0,74 │57,9 │1,85
──────────────┼────────────┤ ├────┤ │
│ │ │
│
2СД
75.47.30-1│58 1721 2834│
│4700│ │ │
│ │ │
──────────────┼────────────┼────┼────┼───┼───┼───┼─────┼───────┼──────
2СД
75.53.30-1│58 1721
2835│7500│5300│300│150│300│0,74
│57,9 │1,85
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
2СД
75.53.30-2│58 1721 2836│
│ │ │
│ │ │78,3 │
──────────────┼────────────┤ │
│ │ │
│ ├───────┤
2СД
75.53.30-3│58 1721 2837│
│ │ │
│ │ │94,5 │
2.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Сваи-колонны
должны изготовляться в соответствии с требованиями настоящего стандарта по
рабочим чертежам, приведенным в Приложении.
2.2. Бетон
2.2.1. Для
изготовления свай-колонн должен применяться тяжелый бетон марки по прочности на
сжатие М250.
2.2.2. Материалы,
применяемые для приготовления бетона, должны отвечать требованиям следующих
стандартов:
цемент - ГОСТ
10178-85;
щебень, гравий -
ГОСТ 20268-83 (максимальная крупность заполнителя не должна превышать 20 мм);
песок - ГОСТ
8736-85.
2.2.3.
Бетон свай-колонн, предназначенных для работы в условиях воздействия слабо- или среднеагрессивных газовых
сред, должен быть повышенной плотности (П) и удовлетворять требованиям СНиП
II-28-73.
2.3. Арматура и
закладные изделия

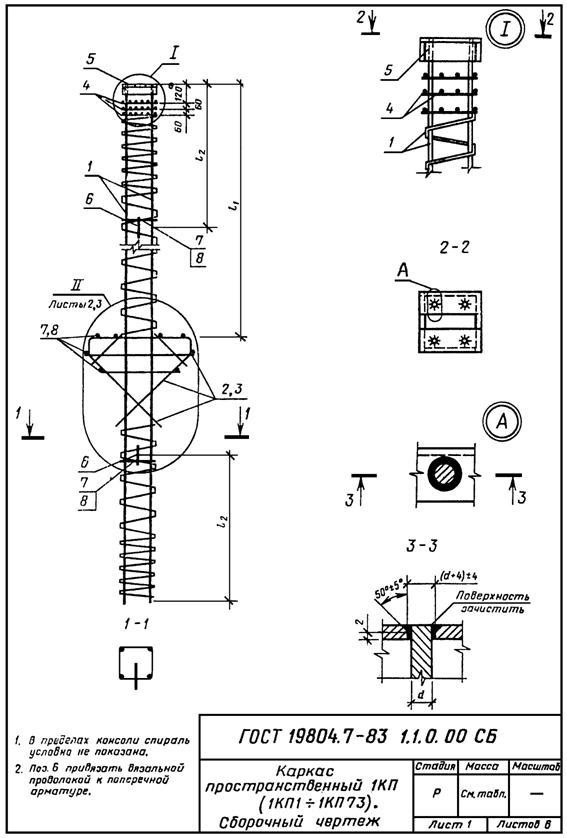

2.3.1. Сваи-колонны
армируют пространственными каркасами.
2.3.2. В качестве
продольной арматуры и арматуры консолей свай-колонн следует применять
горячекатаную арматурную сталь класса А-III по ГОСТ
5781-82.
2.3.3. В качестве
поперечной арматуры (спираль сваи-колонны) следует применять проволоку класса Вр-I по ГОСТ 6727-80 или
горячекатаную арматурную сталь класса А-I по ГОСТ 5781-82.
2.3.4. Марки
арматурной стали должны приниматься с учетом условий возведения и эксплуатации
конструкций согласно приложению 3 главы СНиП II-21-75.
2.3.5. Поперечную
арматуру приварить к продольным стержням в каждом пересечении контактной
сваркой в соответствии с ГОСТ 14098-91.
2.3.6. Допускается
заменять спиральную арматуру поперечными стержнями диаметром и шагом, равными
диаметру и шагу спирали.
2.3.7. Для
закладных изделий свай-колонн должна применяться углеродистая сталь класса
С38/23.
Марки прокатной
стали следует принимать с учетом действующей на закладное изделие нагрузки и условий эксплуатации
свай-колонн согласно приложению 4 главы СНиП II-21-75.
2.3.8. Закладные
изделия следует изготовлять с применением дуговой полуавтоматической сварки
порошковой проволокой типов ПП-АН2, ПП-АН4, ПП-АН8 или в углекислом газе
проволокой Св-08Г2С. Сварные соединения должны выполняться в соответствии с
ГОСТ 14771-76.
Допускается
изготовлять закладные изделия с применением ручной дуговой сварки в
соответствии с ГОСТ 5264-80 с электродами типа Э42А-Ф.
2.3.9. Закладное
изделие сваи-колонны при сборке пространственного каркаса надеть на продольные
стержни и приварить к этим стержням, используя зазор между стержнем и
раззенковкой, ручной дуговой сваркой в соответствии с ГОСТ 5264-80 электродами
типа Э42А-Ф.
Сварку следует
выполнять с учетом требований СН 393-78.
2.4. Требования к
изготовлению
2.4.1. Сваи-колонны
должны изготовляться в стальных формах, удовлетворяющих требованиям ГОСТ
25781-83.
Допускается
изготовлять сваи-колонны в неметаллических формах, обеспечивающих соблюдение
требований настоящего стандарта к качеству и точности изготовления свай-колонн.
2.4.2. Проектное
положение арматурных изделий и толщину защитного слоя бетона следует
фиксировать прокладками из плотного цементно-песчаного раствора или
пластмассовыми фиксаторами. Применение стальных фиксаторов не допускается.
2.4.3. По четырем
граням сваи-колонны должны быть нанесены риски разбивочных осей.
2.4.4. Подъем
свай-колонн на копер следует производить с помощью стропа, закрепленного за
сваю-колонну у верхней подъемной петли.
Строповка свай-колонн при подъеме на копер непосредственно за подъемную петлю
запрещается.
2.5. Точность
изготовления
2.5.1. Отклонения
фактических размеров свай-колонн от проектных размеров не должны превышать, мм:
- по длине ............................................ +/- 22
- по длине от верха сваи-колонны до ее консолей ........ +/- 7
- по длине от консолей до низа сваи-колонны ........... +/- 15
- по размерам поперечного сечения и размерам консолей .. +/- 5
2.5.2. Отклонение
от прямой линии (непрямолинейность) боковых граней на
длине от верха сваи-колонны до ее консолей не должно превышать 3 мм на длине 2
м.
2.5.3. Отклонения
от проектного положения стальных закладных изделий не должны превышать, мм:
- в плоскости поверхности сваи-колонны ..................... 5
- из плоскости поверхности сваи-колонны .................... 3
3. ПРАВИЛА
ПРИЕМКИ
3.1. Приемку
свай-колонн осуществляют в соответствии с требованиями ГОСТ 13015.1-81 и
настоящего стандарта.
3.2. Приемочный
контроль для каждой партии свай-колонн следует проводить неразрушающими
методами.
3.3. При приемке
свай-колонн по показателям точности геометрических размеров, отклонению от
прямолинейности боковых граней, толщины защитного слоя бетона, расположения
арматуры, качества бетонной поверхности применяют выборочный одноступенчатый
контроль по ГОСТ 13015.1-81.
4. МЕТОДЫ
КОНТРОЛЯ
4.1. Прочность
бетона свай-колонн следует определять по ГОСТ 10180-90, ГОСТ 22690-88, ГОСТ
17624-87.
4.2. Плотность
бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78.
Допускается
определять плотность бетона по ГОСТ 17623-87.
4.3.
Водонепроницаемость бетона следует определять по величине коэффициента
фильтрации
согласно ГОСТ 12730.5-84.
Величины
коэффициента фильтрации ,
соответствующие маркам бетона по водонепроницаемости, следует принимать по
главе СНиП II-21-75.
При отсутствии
необходимого оборудования марку бетона по водонепроницаемости допускается
определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84.
4.4. Водопоглощение бетона свай-колонн, предназначенных для
применения в условиях воздействия агрессивной среды, следует определять по ГОСТ
12730.0-78 и ГОСТ 12730.3-78.
4.5. Толщину
защитного слоя бетона и положение арматуры в бетоне свай-колонн следует определять
по ГОСТ 17625-83 или ГОСТ 22904-78.
При отсутствии
необходимых приборов допускается вырубка борозд и обнажение арматуры
сваи-колонны с последующей заделкой борозд.
4.6. Методы
контроля и испытаний арматурных и закладных изделий установлены в ГОСТ
10922-90.
Обязательное
ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ
Copyright © www.docstroika.ru, 2013 -
2024
