ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КЛЮЧИ С ПРИСОЕДИНИТЕЛЬНЫМИ КВАДРАТАМИ



ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



Wrenches with connecting squares.

Types and basic dimensions



ГОСТ 25601-83

(СТ СЭВ 599-77)



Группа Г24



ОКП 39 2659



Взамен

ГОСТ 22404-77



Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. N 296 срок введения установлен с 01.01.1984.

Переиздание. Июль 1986 г.



1. Настоящий стандарт распространяется на гаечные торцовые немеханизированные ключи к сменным головкам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

2. Ключи должны изготовляться типов:

А - изогнутые;

Б - со стержнем для поворота;

В - с прямой рукояткой.

3. Основные размеры ключей типа А должны соответствовать указанным на черт. 1 и в табл. 1, типа Б - на черт. 2 и в табл. 2, типа В - на черт. 3 и в табл. 3.



ТИП А





Черт. 1



Таблица 1



───────────┬──────────────┬───────────────────┬─────────┬─────────

Обозначение│Применяемость  Размер стороны       l       l

  ключей                 присоединительного             1

                         │ квадрата S , мм   ├─────────┴─────────

                                    1          мм, не более

───────────┼──────────────┼───────────────────┼─────────┬─────────

 6910-0318 │                      6,3           100      20

───────────┼──────────────┼───────────────────┼─────────┼─────────

 6910-0319 │                     10,0           160      36

───────────┼──────────────┼───────────────────┼─────────┼─────────

 6910-0321 │                     12,5           200      56



ТИП Б

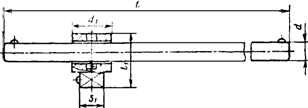

Черт. 2



Таблица 2



───────────┬─────────────┬──────────────────┬─────┬─────┬────┬────

Обозначение│Применяемость  Размер стороны    d    d  │ l  │ l

  ключей                присоединительного        1 │      1

                          квадрата S , мм ├─────┴─────┴────┴────

                                    1         мм, не более

───────────┼─────────────┼──────────────────┼─────┬─────┬────┬────

 6910-0322 │                     6,3         6  │ 16  │125 │ 25

───────────┼─────────────┼──────────────────┼─────┼─────┼────┼────

 6910-0323 │                    10,0       │ 10  │ 20  │200 │ 36

───────────┼─────────────┼──────────────────┼─────┼─────┼────┼────

 6910-0324 │                    12,5       │ 12,5│ 25  │315 │ 45

───────────┼─────────────┼──────────────────┼─────┼─────┼────┼────

 6910-0325 │                    20,0       │ 20  │ 36  │500 │ 56

───────────┼─────────────┼──────────────────┼─────┼─────┼────┼────

 6910-0326 │                    25,0       │ 25  │ 50  │630 │ 71



ТИП В



Исполнение 1

Ключи без шарнира





Исполнение 2

Ключи с шарниром





Черт. 3



Примечание. Черт. 1 - 3 не определяют конструкции ключей.



Таблица 3



───────────┬─────────────┬──────────┬──────────────────┬──────┬─────┬──────

Обозначение│Применяемость│Исполнение  Размер стороны    b     h    l

  ключей                          присоединительного├──────┴─────┴──────

                                    квадрата S , мм │   мм, не более

                                              1

───────────┼─────────────┼──────────┼──────────────────┼──────┬─────┬──────

 6910-0327 │                 1             6,3         -     -  │ 200

───────────┼─────────────┼──────────┤                  ├──────┼─────┼──────

 6910-0328 │                 2                         16  │ 16  │ 160

───────────┼─────────────┼──────────┼──────────────────┼──────┼─────┼──────

 6910-0329 │                 1            10,0         -     -  │ 200

───────────┼─────────────┼──────────┤                  ├──────┼─────┼──────

 6910-0331 │                 2                         25  │ 25  │ 250

───────────┼─────────────┼──────────┼──────────────────┼──────┼─────┼──────

 6910-0332 │                 1            12,5         -     -  │ 200

───────────┼─────────────┼──────────┤                  ├──────┼─────┼──────

 6910-0333 │                 2                         32  │ 32  │ 400



Пример условного обозначения ключа типа В исполнения 1 с размером присоединительного квадрата 10,0 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:



Ключ 6910-0329 1Х9 ГОСТ 25601-83



4. Ключи типов А и Б могут быть изготовлены с одно- и двухсторонними наружными присоединительными квадратами.

5. Технические условия - по ГОСТ 25605-83.
