Утвержден и введен в
действие
Постановлением
Госстандарта СССР
от 12 апреля 1984
г. N 1270
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОБРАБОТКА МЕТАЛЛОВ ДАВЛЕНИЕМ. ШТАМПЫ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Pressure
metal working. Die-tools.
Terms and definitions
ГОСТ 15830-84
Группа B00
ОКСТУ 3963
Взамен ГОСТ
15830-75
Срок введения
с 1 июля 1985 года
Настоящий стандарт
устанавливает применяемые в науке, технике и производстве термины и определения
основных видов штампов для обработки металлов давлением, их сборочных единиц и
деталей.
Термины,
установленные стандартом, обязательны для применения в документации всех видов,
научно-технической, учебной и справочной литературе.
Для каждого понятия
установлен один стандартизованный термин. Применение терминов-синонимов
стандартизованного термина запрещается. Недопустимые к применению
термины-синонимы приведены в стандарте в качестве справочных и обозначены
пометой "Ндп".
Для отдельных
стандартизованных терминов в стандарте приведены в качестве справочных краткие
формы, которые разрешается применять, когда исключена возможность их различного
толкования. Установленные определения можно, при необходимости, изменять по
форме изложения, не допуская нарушения границ понятий.
В случаях, когда
необходимые и достаточные признаки понятия содержатся в буквальном значении
термина, определение не приведено и, соответственно, в графе
"Определение" поставлен прочерк.
В стандарте
приведен алфавитный указатель содержащихся в нем терминов.
В стандарте имеется
рекомендуемое Приложение 1, содержащее правила построения наименований штампов,
их узлов и деталей, справочное Приложение 2, содержащее виды штампов по
универсальности применения и технологическому признаку, и рекомендуемое
Приложение 3, содержащее термины и определения понятий, связанных со штампами.
Стандартизованные
термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые
синонимы - курсивом.
────────────────────┬─────────────────────────────────────────────
Термин │ Определение
────────────────────┴─────────────────────────────────────────────
ОБЩИЕ ПОНЯТИЯ
1.
"*"Штамп"*"
│Технологическая оснастка, посредством которой
│заготовка
приобретает форму и (или) размеры,
│соответствующие
поверхности или контуру
│рабочих элементов
штампа
2.
"*"Нижняя часть│Часть штампа,
прикрепляемая к нижнему рабоче-
штампа"*" │му
органу кузнечно-прессовой машины (см. При-
│ложение
1, черт. 1) <*>
--------------------------------
<*> На чертежах в основной
части стандарта и в Приложении 1
номер
позиции соответствует номеру термина.
3.
"*"Верхняя
│Часть штампа, прикрепляемая к верхнему рабо-
часть штампа"*"
│чему органу кузнечно-прессовой машины (см.
│Приложение 1, черт. 1)
4.
"*"Открытый
│Штамп, в котором предусмотрено образование
штамп"*" │штамповочного
облоя
5.
"*"Закрытый
│Штамп, в котором не предусмотрено образова-
штамп"*" │ния штамповочного облоя
ВИДЫ ШТАМПОВ ПО ТЕХНОЛОГИЧЕСКОМУ
ПРИЗНАКУ
6.
"*"Штамп │Штамп для выполнения одной или нескольких
простого │одноименных технологических
операций на одной
действия"*" │позиции за один ход подвижной части
штампа
│(см. Приложение 1,
черт. 2)
7.
"*"Штамп │Штамп для выполнения разноименных техноло-
совмещенного │гических
операций или технологических перехо-
действия"*" │дов на
одной позиции за один ход подвижной
│части штампа (см.
Приложение 1, черт. 4)
8.
"*"Штамп после-│Штамп для
выполнения нескольких технологи-
довательного │ческих
операций или технологических переходов
действия"*" │на нескольких позициях за соответствующее
│число ходов
подвижной части штампа
│(см. Приложение 1,
черт. 3)
ВИДЫ ШТАМПОВ ПО УНИВЕРСАЛЬНОСТИ
ПРИМЕНЕНИЯ
9.
"*"Специальный │Штамп для изготовления только заданных
штамп"*" │изделий
Ндп. &Специа- │
лизированный │
штамп& │
10.
"*"Универсаль- │Штамп для изготовления различных изделий
ный
штамп"*" │(см.
Приложение 1, черт. 5)
ВИДЫ ШТАМПОВ ПО ОСОБЕННОСТЯМ
СБОРКИ
11. [Неразборный │Штамп,
собираемый из узлов и деталей,
штамп] │используемых только в данном
штампе
12.
"*"Штамп со
│Штамп, в котором предусмотрена замена пуан-
сменными рабо- │сона и матрицы (см. Приложение 1, черт. 6)
чими элемен- │
тами"*" │
13.
"*"Штамп со
│См. Приложение 1, черт. 7
сменным │
пакетом"*" │
сменным сборным│
пакетом"*" │
15.
"*"Сборный
│Штамп, собираемый из узлов и деталей,
штамп"*" │многократно используемых в
различных штампах
УЗЛЫ И ДЕТАЛИ ШТАМПОВ
16.
"*"Рабочий эле-│Основная деталь
или узел штампа, выполняющая
мент штампа"*"
│разделительные или формоизменяющие операции
[Рабочий эле- │
мент] │
17.

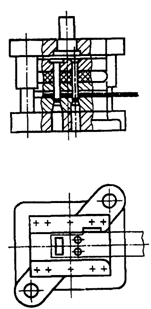

"*"Блок
│Узел штампа для крепления пакета штампа и
штампа"*" │(или) совмещения рабочих элементов
при
[Блок] │штамповке
│
│ рисунок
│
│ рисунок
│
18.
"*"Универсаль- │Блок штампа, предназначенный для эксплуатации
ный блок
│со сменными пакетами штампа
штампа"*" │
[Универсальный │
блок] │
c диагональным │
расположением │ рисунок
направляющих │
узлов"*" │
Ндп.
&Блок │
штампа с │
угловым распо-
│
ложением │
направляющих │
узлов& │
с осевым распо-│
ложением │ рисунок
направляющих │
узлов"*" │
Ндп.
&Блок │
штампа с │
симметричным │
расположением │
направляющих │
узлов& │
c задним распо-│
ложением │ рисунок
направляющих │
узлов"*" │
с четырьмя │
направляющими │ рисунок
узлами"*" │
23.
"*"Направляющий│Узел штампа
для совмещения частей штампа при
узел штампа"*" │их перемещении относительно друг друга
[Направляющий │
узел] │
24.
"*"Цилиндри-
│Направляющий узел штампа, имеющий цилиндри-
ческий направ-
│ческую направляющую поверхность
ляющий узел │
штампа"*" │
ческий направ- │
ляющий узел │ рисунок
скольжения │
штампа"*" │
[Направляющий │
узел скольже- │
ния] │
ческий направ- │
ляющий узел ка-│
рисунок
чения
штампа"*"│
[Направляющий │
узел качения] │
27.
"*"Плоский
│Направляющий узел штампа, имеющий одну или
направляющий │несколько плоских направляющих
поверхностей
узел штампа"*" │
│ рисунок рисунок
│
28.
"*"Клин
│Деталь штампа для изменения направления
штампа"*" │действия усилия
[Клин] │
29.
"*"Ползушка │Деталь штампа, воспринимающая усилие
клина и
штампа"*" │передающая
его другим деталям штампа
[Ползушка] │
30.
"*"Пакет
│Узел для фиксации и (или) крепления рабочих
штампа"*" │элементов штампа, закрепляемый в блоке штампа
[Пакет] │
│ рисунок
│
│ рисунок
│
со сменными │
рабочими │
элементами"*" │
32.
"*"Нижняя плита│См.
чертеж к термину 17
штампа"*" │
[Нижняя плита] │
33.
"*"Верхняя пли-│См. чертеж к
термину 17
та штампа"*" │
[Верхняя плита]│
34.
"*"Направляющая│Деталь
цилиндрического направляющего узла
колонка │штампа, имеющая наружную
направляющую по-
штампа"*" │верхность
(см. чертеж к термину 25)
[Направляющая │
колонка] │
35.
"*"Направляющая│Деталь
цилиндрического направляющего узла
втулка │штампа, имеющая внутреннюю
направляющую
штампа"*" │поверхность (см. чертеж к термину
25)
[Втулка] │
36.
"*"Хвостовик
│Деталь штампа для центрирования и (или)
штампа"*" │крепления верхней части штампа к
ползуну
[Хвостовик] │пресса
│
│ рисунок
│
37.
"*"Матрица
│Рабочий элемент штампа, охватывающий материал
штампа"*" │и (или) являющийся неподвижным
(см. чертеж к
[Матрица] │термину 30)
38.
"*"Секция мат- │Часть матрицы
штампа, образующая в сочетании
рицы
штампа"*" │с другими секциями рабочий контур матрицы
[Секция мат- │(см. чертеж к термину 39)
рицы] │
матрица │ рисунок
штампа"*" │
[Секционная │
матрица] │
40. "*"Вставка
│Сменная часть рабочего элемента штампа (см.
штампа"*" │чертеж к термину 39)
[Вставка] │
41.
"*"Пуансон
│Рабочий элемент штампа, охватываемый штам-
штампа"*" │пуемым
материалом при штамповке и (или)
[Пуансон] │являющийся подвижным (см. чертеж к
термину
Ндп. &Копир │30)
Шаблон │
Прошивник&│
42.
"*"Секция пуан-│Часть пуансона штампа, образующая в сочетании
сона
штампа"*" │с другими секциями пуансона рабочий контур
&Секция пуан- │пуансона (см. чертеж к термину 43)
сона& │
пуансон │ рисунок
штампа"*" │
[Секционный │
пуансон] │
44.
"*"Пуансон-мат-│Рабочий элемент
штампа, имеющий признаки
рица штампа"*" │пуансона и матрицы штампа (см.
Приложение 1
[Пуансон- │черт. 4)
матрица] │
45.
"*"Пуансонодер-│Деталь штампа для центрирования и крепления
жатель │пуансона и
(или) пуансон-матрицы штампа (см.
штампа"*" │чертеж к термину 30)
[Пуансонодер- │
жатель] │
46.
"*"Матрицедер- │Деталь штампа для центрирования и крепления
жатель │матрицы штампа
штампа"*" │
[Матрицедержа-
│
тель] │ рисунок
│
47.
"*"Обойма
│Деталь штампа для взаимной фиксации секций
штампа"*" │матрицы, пуансона или
пуансон-матрицы (см.
[Обойма] │чертеж к термину 43)
48.
"*"Подкладная
│Деталь штампа для предохранения верхней
и
плитка │нижней
плит штампа от деформации (см. чертеж
штампа"*" │к термину 30)
[Плитка] │
49.
"*"Направляющая│Деталь штампа
для направления заготовки в
планка │штампе
штампа"*" │
[Планка] │
│ рисунок
│
50.
"*"Шаговый нож │Пуансон штампа, обеспечивающий точность
штампа"*" │подачи заготовок в виде полосы или
ленты
[Нож] │
│ рисунок
│
51.
"*"Опорная
│Деталь штампа, предохраняющая полосу или
планка │ленту от изгиба при подаче ее в
рабочую зону
штампа"*" │штампа
[Опорная │
планка] │
Ндп.
&Лоток& │
│ рисунок
│
52.
"*"Трафарет
│Деталь штампа для ориентации штучных заго-
штампа"*" │товок в
штампе по контуру
[Трафарет] │
│ рисунок
│
53.
"*"Фиксатор
│Деталь штампа для центрирования по отверстиям
штампа"*" │заготовки в штампе
[Фиксатор] │
Ндп.
&Ловитель&│
│ рисунок
│
54.
"*"Упор
│Деталь штампа для ограничения подачи заго-
штампа"*" │товки в
штампе (см. чертеж к термину 53)
[Упор] │
55.
"*"Прижим
│Деталь штампа для прижатия штампуемой
штампа"*" │заготовки к рабочим поверхностям и
(или)
[Прижим] │базам
│
│ рисунок
│
│ рисунок
│
56.
"*"Съемник
│Деталь штампа для съема изделия или отхода с
штампа"*" │пуансона или пуансон-матрицы
штампа (см.
[Съемник] │чертеж к термину 30)
57.
"*"Выталкива- │Деталь
штампа для выталкивания изделия или
тель
штампа"*" │отхода из полости матрицы или пуансон-матрицы
[Выталкиватель]│штампа (см.
Приложение 1, черт. 4)
58.
"*"Толкатель
│Деталь штампа для передачи усилия исполни-
штампа"*" │тельному механизму штампа (см.
Приложение 1,
[Толкатель] │черт. 4)
59.
"*"Траверса
│Деталь штампа для распределения и передачи
штампа"*" │усилия толкателям штампа
[Траверса] │
│ рисунок
│
60.
"*"Буфер
│Упругий элемент или узел штампа с упругим
штампа"*" │элементом, обеспечивающий
необходимое усилие
[Буфер] │для прижима и (или) выталкивания
штампуемой
│детали или заготовки
│
│ рисунок
│
61.
"*"Противоотжим│Деталь штампа
для предохранения другой детали
штампа"*" │или части штампа от смещения или
изгиба
[Противоотжим]
│
│ рисунок
│
62.
"*"Ограничитель│Деталь штампа
для ограничения хода подвижной
штампа"*" │части штампа
[Ограничитель] │
│ рисунок
│
63.
"*"Отлипатель │Деталь или узел штампа для исключения при-
штампа"*" │липания
штампованных деталей или отхода
[Отлипатель] │
│ рисунок
│
64.
"*"Сбрасыватель│Деталь или
узел штампа для удаления
штампа"*" │штампованной детали или заготовки
и (или)
[Сбрасыватель] │отхода из зоны
штамповки
Ндп. &Выбрасы- │
ватель& │
65.
"*"Перетяжное │Деталь штампа для создания усилия
торможения
ребро"*" │листовой заготовки при втягивании
ее в
Ндп. &Тормозное│матрицу штампа при
вытяжке
ребро& │
&Тормозной │ рисунок
порог& │
66.
"*"Перетяжной
│Выступающая часть или отдельный элемент
порог штампа"*"│матрицы
штампа, расположенные на ее
вытяжной
[Перетяжной │кромке и предназначенные для
усиления
порог] │торможения листовой заготовки
при втягивании
│ее в матрицу при вытяжке
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ ТЕРМИНОВ
"*"Блок"*" 17
[Блок универсальный] 18
"*"Блок штампа"*" 17
"*"Блок штампа с диагональным расположением
направляющих узлов"*" 19
"*"Блок штампа с задним расположением
направляющих узлов"*" 21
"*"Блок штампа с осевым расположением
направляющих узлов"*" 20
&Блок штампа с симметричным расположением
направляющих узлов& 20
&Блок штампа с угловым расположением
направляющих узлов& 19
"*"Блок штампа с четырьмя направляющими узлами"*" 22
"*"Блок штампа универсальный"*" 18
[Буфер] 60
"*"Буфер штампа"*" 60
[Вставка] 40
"*"Вставка штампа"*" 40
[Втулка] 35
"*"Втулка штампа направляющая"*" 35
&Выбрасыватель& 64
[Выталкиватель] 57
"*"Выталкиватель штампа"*" 57
[Клин] 28
"*"Клин штампа"*" 28
[Колонка направляющая] 34
"*"Колонка штампа направляющая"*" 34
&Копир& 41
&Ловитель& 53
&Лоток& 51
[Матрица] 37
"*"Матрица штампа"*" 37
"*"Матрица штампа секционная"*" 39
[Матрицедержатель] 46
"*"Матрицедержатель штампа"*" 46
[Нож] 50
"*"Нож штампа шаговый"*" 50
[Обойма] 47
"*"Обойма штампа"*" 47
[Ограничитель] 62
"*"Ограничитель штампа"*" 62
[Отлипатель] 63
"*"Отлипатель штампа"*" 63
[Пакет] 30
"*"Пакет штампа"*" 30
"*"Пакет штампа со сменными рабочими элементами"*" 31
[Планка] 49
[Планка опорная] 51
"*"Планка штампа направляющая"*" 49
"*"Планка штампа опорная"*" 51
[Плита верхняя] 33
[Плита нижняя] 32
"*"Плита штампа верхняя"*" 33
"*"Плита штампа нижняя"*" 32
[Плитка] 48
"*"Плитка штампа подкладная"*" 48
[Ползушка] 29
"*"Ползушка штампа"*" 29
[Порог перетяжной] 66
&Порог тормозной& 65
"*"Порог штампа перетяжной"*" 66
[Прижим] 55
"*"Прижим штампа"*" 55
[Противоотжим] 61
"*"Противоотжим штампа"*" 61
[Прошивник] 41
[Пуансон] 41
"*"Пуансон штампа"*" 41
"*"Пуансон штампа секционный"*" 43
[Пуансонодержатель] 45
"*"Пуансонодержатель штампа"*" 45
[Пуансон-матрица] 44
"*"Пуансон-матрица штампа"*" 44
[Пуансон секционный] 43
"*"Ребро перетяжное"*" 65
&Ребро тормозное& 65
[Сбрасыватель] 64
"*"Сбрасыватель штампа"*" 64
[Секция матрицы] 38
"*"Секция матрицы штампа"*" 38
[Секция пуансона] 42
"*"Секция пуансона штампа"*" 42
[Съемник] 56
"*"Съемник штампа"*" 56
[Толкатель] 58
"*"Толкатель штампа"*" 58
[Траверса] 59
"*"Траверса штампа"*" 59
[Трафарет] 52
"*"Трафарет штампа"*" 52
[Узел качения направляющий] 26
"*"Узел качения штампа направляющий
цилиндрический"*" 26
[Узел направляющий] 23
[Узел скольжения направляющий] 23
"*"Узел скольжения штампа направляющий
цилиндрический"*" 25
"*"Узел штампа направляющий"*" 23
"*"Узел штампа направляющий плоский"*" 27
"*"Узел штампа направляющий цилиндрический"*" 24
[Упор] 54
"*"Упор штампа"*" 54
[Фиксатор] 53
"*"Фиксатор штампа"*" 53
[Хвостовик] 36
"*"Хвостовик штампа"*" 36
"*"Часть штампа верхняя"*" 3
"*"Часть штампа нижняя"*" 2
&Шаблон& 41
"*"Штамп"*" 1
"*"Штамп закрытый"*" 5
"*"Штамп неразборный"*" 11
"*"Штамп открытый"*" 4
"*"Штамп последовательного действия"*" 8
"*"Штамп простого действия"*" 6
"*"Штамп сборный"*" 15
"*"Штамп совмещенного действия"*" 7
"*"Штамп со сменным пакетом"*" 13
"*"Штамп со сменным сборным пакетом"*" 14
"*"Штамп со сменными рабочими элементами"*" 12
"*"Штамп специальный"*" 9
&Штамп специализированный& 9
"*"Штамп универсальный"*" 10
[Элемент рабочий] 16
"*"Элемент штампа рабочий"*" 16
Приложение
1
Рекомендуемое
ПРАВИЛА
ПОСТРОЕНИЯ НАИМЕНОВАНИЙ ШТАМПОВ, ИХ УЗЛОВ И ДЕТАЛЕЙ
1. Наименования
штампов простого действия образуются при помощи выражения "Штамп простого
действия для ..." с
добавлением термина операции по ГОСТ 18970-85 в косвенном падеже.
Например:
"Штамп простого действия для вытяжки".
2. Наименования
штампов совмещенного и последовательного действия образуются при помощи
выражения "Штамп совмещенного (последовательного) действия для ..." с добавлением
терминов операций в косвенном падеже.
Например:
"Штамп последовательного действия для вытяжки и обрезки".
3. Наименования
универсальных штампов образуются при помощи выражения "Универсальный штамп
для ..." с добавлением
термина операции в косвенном падеже.
Например:
"Универсальный штамп для вырубки".
4. В
нормативно-технической документации наименование штампа допускается
устанавливать следующим образом. "Штамп для
..." с добавлением наименования операции.
Например:
"Штамп для вырубки", "Штамп для высадки и пробивки".
5. В случае, если для изготовления детали используется только один
штамп, его наименование допускается образовывать при помощи выражения
"Штамп для изготовления ..." с добавлением наименования или
обозначения детали.
Например:
"Штамп для изготовления шайбы", "Штамп для изготовления детали
243.01".
6. Термины штампов
допускается уточнять по признакам операции, степени автоматизации,
температурной характеристики операции и по особенностям сборки.
Например:
"Штамп для первой вырубки", "Штамп со сменными рабочими
элементами", "Штамп для горючего выдавливания", "Штамп для
осадки с кручением", "Штамп для прямого выдавливания",
"Штамп - автомат", "Штамп со сменным пакетом".
7. Если в одном
штампе выполняется большое количество разноименных операций, его допускается
именовать "Штамп для листовой штамповки", "Штамп для объемной
штамповки".
8. Наименование
узла или детали допускается уточнять по конструктивным признакам, применяемости
и т.д.
Например:
"Упор со скосом", "Круглый пуансон", "Матрица для
вытяжки".
Штамп для объемной
штамповки
Штамп простого
действия для вырубки
Штамп
последовательного действия для пробивки и вырубки
Штамп совмещенного
действия для изготовления шайбы
Универсальный штамп
Штамп со сменными
рабочими элементами
Штамп со сменным
пакетом
Приложение
2
Справочное
ВИДЫ
ШТАМПОВ ПО УНИВЕРСАЛЬНОСТИ ПРИМЕНЕНИЯ
И ТЕХНОЛОГИЧЕСКОМУ
ПРИЗНАКУ
───────────┬─────────────┬────────────────────────────────────────
По
особен-
│Универсальные│
Специальные
ностям
│
├────────────┬─────────────┬─────────────
сборки │ │ Простого
│Последова-
│Совмещенного
│ │ действия
│тельного │ действия
│ │ │действия │
───────────┼─────────────┼────────────┼─────────────┼─────────────
Сборный │Универсально-│Штамп
прос- │Штамп для │Штамп совме-
│переналажи- │того дей- │изготовления │щенного дей-
│ваемый
штамп │ствия для │детали │ствия для
│для отрезки │обрезки │243.01 │изготовления
│ │ │ │шайбы
Неразборный│Универсально-│Штамп для │Штамп после- │Штамп для
│переналажи- │первой │довательного
│объемной
│ваемый
штамп │вырубки │действия
для │штамповки
│для отрезки │ │пробивки и │
│ │ │вырубки │
Со
сменными│Универсально-│Штамп прос- │Штамп
после- │Штамп совме-
рабочими │переналажи- │того дей- │довательного
│щенного дей-
элементами
│ваемый штамп │ствия
для │действия для │ствия для
│для
гибки │пробивки │листовой │изготовления
│уголков │отверстий │штамповки │прокладки
Со
сменным │Универсально-│Штамп прос- │Штамп для
│Штамп со
пакетом │переналажи- │того дей- │пробивки и │сменным
│ваемый
штамп │ствия для │отрезки │пакетом
│для пробивки
│высадки │ │
│и вырубки │ │ │
Со
сменным │Универсально-│Штамп прос- │Штамп после- │Штамп совме-
сборным │переналажи- │того дей- │довательного
│щенного дей-
пакетом │ваемый
штамп │ствия │действия │ствия для
│для
гибки │ │ │изготовления
│полок │ │ │прокладки
Приложение
3
Рекомендуемое
ТЕРМИНЫ И
ОПРЕДЕЛЕНИЯ ПОНЯТИЙ, СВЯЗАННЫХ СО ШТАМПАМИ
─────────────────────────┬────────────────────────────────────────
Термин │ Определение
─────────────────────────┼────────────────────────────────────────
Штамповочный
ручей │Часть рабочего
элемента штампа,
│непосредственно
выполняющая разделение
│или
формоизменение заготовки
Штамповочный
облой │Заранее предусмотренный
технологический
│избыток
металла, вытесненный за пределы
│штамповочного
ручья
Облойная канавка штампа
│Часть рабочего элемента штампа для
│размещения облоя
Штамповочный
заусенец │Образовавшаяся
на детали в результате
│штамповки
заранее не предусмотренная
│кромка
ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ
Copyright © www.docstroika.ru, 2013 -
2024
