Утвержден и введен в
действие
Постановлением
Госстроя СССР
от 7 мая 1985 г. N
64
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ
ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
Wooden windows and balcony
doors for one-two storey
dwelling-houses. Types, structure and dimensions
ГОСТ 26601-85
Группа Ж32
ОКП 53 6139
Постановлением
Государственного комитета СССР по делам строительства от 7 мая 1985 г. N 64
срок введения установлен с 01.01.1986.
Разработан
Государственным комитетом по гражданскому строительству и архитектуре при
Госстрое СССР.
Исполнители: Б.А. Филозофович (руководитель темы);
И.В. Строков; Н.Н. Цаплей, канд. техн. наук; Г.Г.
Коваленко; И.С. Посельская; З.А. Буркова; М.М.
Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов;
Л.В. Воронкова; В.К. Савин, канд. техн. наук; В.И.
Тихонович; Г.В. Левушкин.
Внесен
Государственным комитетом по гражданскому строительству и архитектуре при
Госстрое СССР.
Зам. Председателя
М.П. Коханенко.
Утвержден и введен
в действие Постановлением Государственного комитета СССР по делам строительства
от 07.05.1985 N 64.
Настоящий стандарт
распространяется на деревянные окна и балконные двери с двойным и тройным
остеклением, предназначаемые для жилых домов высотой не более двух этажей.
Окна и балконные
двери с двойным и тройным остеклением соответственно должны изготовляться со
следующими показателями: приведенное сопротивление теплопередаче
- 0,42 и 0,56 м2 х °С/Вт,
сопротивление воздухопроницанию
- 0,5 м2 х ч х Па/кг при 10 Па, общий
коэффициент светопропускания
- 0,52 и 0,38, индекс звукоизоляции воздушного
шума
- 28 и 32 дБ.
1. ТИПЫ,
РАЗМЕРЫ И МАРКИ
1.1. Окна и
балконные двери по настоящему стандарту подразделяют на две серии:
РМ - с раздельными
переплетами и дверными полотнами с двойным остеклением;
РСМ - с
раздельно-спаренными переплетами и дверными полотнами с тройным остеклением.
1.2. Типы и
габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.
ТИПЫ И ГАБАРИТНЫЕ
РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
Окна
Балконные двери
Черт. 1
Примечания. 1.
Схемы изделий изображены со стороны фасада.
2. Цифры над
схемами изделий обозначают размеры изделий в модулях (М - модуль, равный 100
мм).
3. Окна шириной
1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых
по типовым проектам с панелями шириной 1200 мм.
1.3. По требованию
потребителей одностворные окна и балконные двери, в
том числе с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном
(зеркальном) исполнении.
1.4. Устанавливают
следующую структуру условного обозначения (марки) окон и балконных дверей.
Х Х Х - Х Х Х
─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─
│ │ │ │ │ │ Вид изделия: О - окно;
│ │ │ │ │ │ Б - балконная дверь
└────┼────┼────────┼────┼────┼────
│ │ │ │ │ Серия изделия: РМ; РСМ
└────┼────────┼────┼────┼────
│ │ │ │ Размер по высоте, дм
└────────┼────┼────┼────
│ │ │ Размер по ширине, дм
└────┼────┼────
│ │ Буквы, означающие: А - вариант
│ │ рисунка окна одного размера;
│ │ Н - окно в негативном
│ │ исполнении; Л - левое окно
│ │ или балконная дверь
└────┼────
│ Обозначение настоящего стандарта
└────
В конце марки окон
и балконных дверей с одинарным остеклением перед обозначением стандарта
добавляют цифру 1 через тире.
Примеры условных
обозначений
Окно правое серии
РМ высотой 15 и шириной 6 дм (вариант А):
ОРМ 15-6А ГОСТ
26601-85
То же, левое:
ОРМ 15-6АЛ ГОСТ
26601-85
Дверь балконная
серии РСМ высотой 22 и шириной 7,5 дм:
БРСМ 22-7,5 ГОСТ
26601-85
Окно серии РМ
высотой 12 и шириной 11 дм, с несимметричным рисунком
окна:
ОРМ 12-11 ГОСТ
26601-85
То же, в негативном
исполнении:
ОРМ 12-11Н ГОСТ
26601-85.
2.
ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и
балконные двери должны изготовляться в соответствии с требованиями ГОСТ
23166-78, настоящего стандарта по рабочим чертежам, утвержденным в
установленном порядке.
2.2. Конструкция,
форма, основные размеры и марки окон и балконных дверей серии РМ должны
соответствовать указанным на черт. 2 - 4, а размеры
сечений деталей и притворов - на черт. 5 - 12.

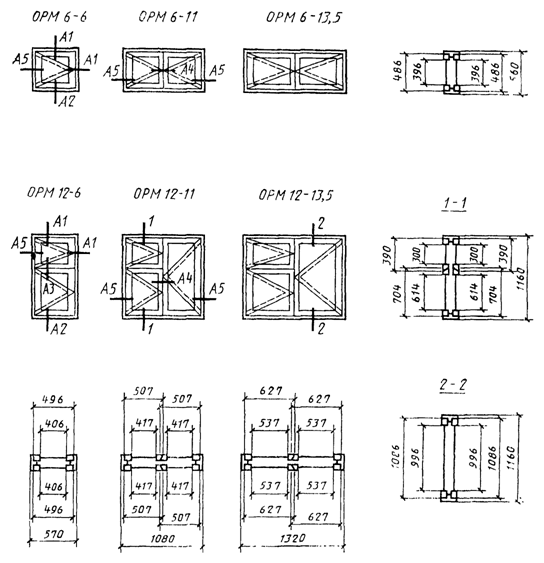

СЕРИЯ РМ
Конструкция, форма,
основные размеры и марки окон
и балконных дверей
с двойным остеклением
Черт. 2
Черт. 3
СЕЧЕНИЯ ПО
ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
С ДВОЙНЫМ
ОСТЕКЛЕНИЕМ
Сечения А1 и Б1
────────────┬──────────┬──────────┬───────────────────────────────
Сечения │
а │ б
│ Детали
────────────┼──────────┼──────────┼────────────────┬──────────────
А1 │
45 │ 82
│ 1 │ 3
────────────┼──────────┼──────────┼────────────────┼──────────────
Б1 │
55 │ 92
│ 2 │ 4
Сечение А2
-
профили сечения створок;
-
профили сечения коробок
Черт. 6
Сечение А3
Черт. 7
Сечение А4
Черт. 8
Сечение Б2
1 - твердая
древесно-волокнистая плита Т-400 по
ГОСТ 4598-74,
= 3,2
4 мм; 2 - мягкая
древесно-волокнистая плита по ГОСТ 4598-74,
= 8 мм;
3 - пергамин по ГОСТ 2697-83;
4 - обшивка типа 2
по ГОСТ 8242-75; 5 - раскладка;
6 - уплотняющие
прокладки по ГОСТ 10174-72
Черт. 9

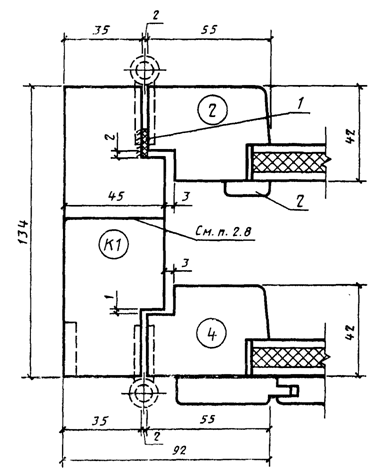

Сечение Б3
Черт. 10
Сечение Б4
1 - уплотняющая
прокладка; 2 - раскладка
Черт. 11
Сечения А5 и Б5
─────────────────────┬─────────┬─────────┬────────────────────────
Сечения │
а │ б
│ Детали
─────────────────────┼─────────┼─────────┼───────────┬────────────
А5 │ 45
│ 82 │
1 │ 3
─────────────────────┼─────────┼─────────┼───────────┼────────────
Б5 │ 55
│ 92 │
2 │ 4
2.3. Конструкция,
форма, основные размеры и марки окон и балконных дверей серии РСМ должны
соответствовать указанным на черт. 13 - 15, а размеры
сечений деталей и притворов - на черт. 16 - 23.
СЕРИЯ РСМ
КОНСТРУКЦИЯ, ФОРМА,
ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ ОКОН
И БАЛКОННЫХ ДВЕРЕЙ
С ТРОЙНЫМ ОСТЕКЛЕНИЕМ
Черт. 13
Черт. 14
Черт. 15
СЕЧЕНИЯ ПО
ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
С ТРОЙНЫМ
ОСТЕКЛЕНИЕМ
Сечения А1 и Б1
────────────────┬─────────┬────────┬───────┬─────────────────────
Сечения │
а │ б
│ в │
Детали
────────────────┼─────────┼────────┼───────┼──────┬──────┬───────
А1 │ 45
│ 82
│ 31 │
1 │ 3
│ 5
────────────────┼─────────┼────────┼───────┼──────┼──────┼───────
Б1 │ 55
│ 92 │
41 │ 2
│ 4 │
6
Черт. 16
Сечение А2
-
профили сечения створок;
-
профили сечения коробок
Черт. 17
Сечение А3
Черт. 18
Сечение А4
Черт. 19
Сечение Б2
1 - твердая древесно-волокнистая плита Т-400
по ГОСТ 4598-74, = 3,2 4 мм;
2 - мягкая древесно-волокнистая плита
по ГОСТ 4598-74, = 8 мм; 3 - пергамин по
ГОСТ 2697-83; 4 -
обшивка типа 2 по ГОСТ 8242-75;
5 - раскладки; 6 -
уплотняющие прокладки
по ГОСТ 10174-72
Черт. 20
Сечение Б3
1 - уплотняющая
прокладка; 2 - раскладки
Черт. 21
Сечение Б4
1 - раскладки; 2 -
уплотняющие прокладки
Черт. 22
Сечения А5 и Б5
───────────────────┬────────┬───────┬───────┬────────────────────
Сечения │
а │ б
│ в │
Детали
───────────────────┼────────┼───────┼───────┼──────┬──────┬──────
А5 │ 45
│ 82 │
31 │1 │3 │5
───────────────────┼────────┼───────┼───────┼──────┼──────┼──────
Б5 │ 55
│ 92 │
41 │2 │4 │6
Черт. 23
2.4. Размеры на
общих видах окон и балконных дверей даны в свету, по наружным сторонам створок,
форточек и полотен дверей и по наружным сторонам коробок.
На чертежах,
приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных
деталей и изделий.
2.5. Для остекления
окон и балконных дверей следует применять стекло толщиной 2,0 - 2,5 мм по ГОСТ
111-78.
2.6. Места установки
уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах
сечений.
2.7. По периметру
оконных и дверных коробок на боковых поверхностях допускается по требованию
потребителей выборка четверти для уплотнения стыка при соединении блоков друг с
другом.
2.8. Бруски коробок
допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при
этом соединение не должно иметь зазоров и провесов.
2.9. В зданиях для
климатических районов, где по теплотехническим расчетам не требуются окна и
балконные двери с двойным остеклением, а также в неотапливаемых зданиях и
помещениях должны применяться окна и балконные двери серии РМ без внутренних
створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.
2.10. Для
остекления веранд должны применяться наружные створки окон марок ОРМ 15-6 и ОРМ
15-6А.
2.11. Примеры
расположения приборов в окнах и балконных дверях приведены в рекомендуемом
Приложении 1.
2.12. Спецификации
стекол для окон и балконных дверей серий РМ и РСМ приведены в справочных
Приложениях 2 и 3.
Приложение
1
Рекомендуемое
РАСПОЛОЖЕНИЯ
ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
1 - ПН1-85Л; 2 -
завертка накладная ЗФ2П для наружной
форточки; 3 -
задвижка накладная ЗТ (h); 4 - ручка РС 80;
5 - ПН5-60; 6 -
стяжка СТ; 7 - ПН7; 8 - ПН1-110П
Примечания. 1.
Приборы для окон и дверей должны соответствовать ГОСТ 538-78; ГОСТ 5087-80;
ГОСТ 5088-78; ГОСТ 5090-79 и ГОСТ 5091-78.
2. Ручки-скобы
устанавливаются на наружных и внутренних створках и полотнах.
3. Наружные створки
должны оснащаться ветровыми крючками.
Приложение
2
Справочное
СПЕЦИФИКАЦИЯ
СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ
───────────┬─────────────┬──────┬───────────┬──────────────┬──────
Марка
│ Размер, мм │Коли- │
Марка │ Размер, мм │Коли-
├──────┬──────┤чество│
├───────┬──────┤чество
│высота│ширина│ │ │высота │ширина│
───────────┼──────┼──────┼──────┼───────────┼───────┼──────┼──────
ОРМ
6-6 │410 │420
│2 │ОРМ 15-11 │315
│430 │2
───────────┼──────┼──────┼──────┤
├───────┼──────┼──────
ОРСМ
6-11 │410 │430
│4 │ │930 │430
│2
───────────┼──────┼──────┼──────┤
├───────┼──────┼──────
ОРМ
6-13,5 │410 │550 │4
│ │1310 │430
│2
───────────┼──────┼──────┼──────┼───────────┼───────┼──────┼──────
ОРМ
12-6 │315 │420
│2 │ОРМ
15-13,5│315 │550 │2
├──────┼──────┼──────┤ ├───────┼──────┼──────
│630 │420
│2 │ │930 │550
│2
───────────┼──────┼──────┼──────┤
├───────┼──────┼──────
ОРМ
12-11 │315 │430
│2 │ │1310 │550
│2
├──────┼──────┼──────┼───────────┼───────┼──────┼──────
│630 │430
│2 │ОРМ 15-6 │1310
│420 │2
├──────┼──────┼──────┼───────────┼───────┼──────┼──────
│1010 │430
│2 │БРМ 22-7,5
│1310 │550 │2
───────────┼──────┼──────┼──────┤
ОРМ
12-13,5│315 │550 │2
│
├──────┼──────┼──────┤
│630 │550
│2 │
├──────┼──────┼──────┤
│1010 │550
│2 │
───────────┼──────┼──────┼──────┤
ОРМ
15-6 │315 │420
│2 │
├──────┼──────┼──────┤
│930 │420
│2 │
Приложение
3
Справочное
СПЕЦИФИКАЦИЯ
СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ
────────────┬─────────────┬──────┬────────────┬─────────────┬──────
Марка
│ Размер, мм │Коли- │
Марка │ Размер, мм │Коли-
├──────┬──────┤чество│
├──────┬──────┤чество
│высота│ширина│ │ │высота│ширина│
────────────┼──────┼──────┼──────┼────────────┼──────┼──────┼──────
ОРСМ
6-6 │410 │420
│3 │ОРСМ
15-11 │315 │420
│3
────────────┼──────┼──────┼──────┤
├──────┼──────┼──────
ОРСМ
6-11 │410 │420
│6 │ │920 │420
│3
────────────┼──────┼──────┼──────┤
├──────┼──────┼──────
ОРСМ
6-13,5 │410 │540 │6
│ │1310 │420
│3
────────────┼──────┼──────┼──────┼────────────┼──────┼──────┼──────
ОРСМ
12-6 │315 │420
│3 │ОРСМ 15-13,5│315 │540
│3
├──────┼──────┼──────┤ ├──────┼──────┼──────
│620 │420
│3 │ │920 │540
│3
────────────┼──────┼──────┼──────┤
├──────┼──────┼──────
ОРСМ
12-11 │315 │420
│3 │ │1310 │540
│3
├──────┼──────┼──────┼────────────┼──────┼──────┼──────
│620 │420
│3 │ОРСМ
15-6А │1310 │420
│3
├──────┼──────┼──────┼────────────┼──────┼──────┼──────
│1010 │420
│3 │БРСМ 22-7,5 │1310 │550
│3
────────────┼──────┼──────┼──────┤
ОРСМ
12-13,5│315 │540 │3
│
├──────┼──────┼──────┤
│620 │540
│3 │
├──────┼──────┼──────┤
│1010 │540
│3 │
────────────┼──────┼──────┼──────┤
ОРСМ
15-6 │315 │420
│3 │
├──────┼──────┼──────┤
│920 │420
│3 │
