Утверждены

Минавтодором РСФСР

8 апреля 1987 года



ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ



УКАЗАНИЯ

ПО ПРОИЗВОДСТВУ ИЗЫСКАНИЙ И ПРОЕКТИРОВАНИЮ

ЛЕСОНАСАЖДЕНИЙ ВДОЛЬ АВТОМОБИЛЬНЫХ ДОРОГ



ВСН 33-87



Взамен ВСН 33-66



Срок введения

с 1 января 1988 года



В Указаниях подробно определены состав, содержание, порядок разработки, согласование и утверждение проектной документации, а также осуществления в натуре проектных решений по обустройству автомобильных дорог наиболее важными насаждениями - снегозащитными лесными полосами, а также декоративными и противоэрозионными насаждениями. Даны необходимые методические указания для выбора и обоснования проектных решений.

Предназначены для организаций, занимающихся проектированием насаждений вдоль существующих и запроектированных автомобильных дорог общей сети в равнинных условиях. Они могут быть использованы при обустройстве насаждениями подъездных дорог промышленных и сельскохозяйственных предприятий.

Ответственный за выпуск В.Д. Казанский.

Заведующий редакцией В.Г. Пешков.

Редактор Л.Н. Пустовалова.

Выпущены по заказу Министерства автомобильных дорог РСФСР.

Внесены Государственным дорожным проектно-изыскательским и научно-исследовательским институтом Министерства автомобильных дорог РСФСР (ГипродорНИИ).

Утверждены Министерством автомобильных дорог РСФСР.



1. ОБЩИЕ ПОЛОЖЕНИЯ



1.1. Проектно-изыскательские работы для создания снегозащитных и декоративных насаждений вдоль автомобильных дорог общегосударственного, республиканского и местного значения осуществляются на основании задания на проектирование, выдаваемого управлениями (объединениями) автомобильных дорог.

1.2. Задание на проектирование должно быть составлено в соответствии с утвержденной схемой размещения снегозащитных устройств и утверждено республиканским министерством, эксплуатирующим автомобильную дорогу, или в порядке, им установленном.

1.3. В заданиях на проектирование указываются:

основание для проектирования (схемы размещения снегозащитных устройств или постановление Совета Министров РСФСР);

технические условия проектирования (границы участков, совмещение функций посадок, перспектива строительства или реконструкции дороги, а также дорожных сооружений и объектов, размещаемых в придорожной полосе, другие данные);

состав проектно-изыскательских работ, масштабы материалов;

сроки выполнения проектных работ, намечаемые сроки создания насаждений;

наименование подрядной организации;

ориентировочный объем капитальных затрат.

1.4. Проектная документация на создание лесонасаждений разрабатывается в одну стадию - рабочий проект со сводным сметным расчетом стоимости.

1.5. Проектирование снегозащитных лесонасаждений должно быть подчинено решению основной задачи - защите дорог от приносимого снега.

Для этого они рассчитываются на задержание объема снегоприноса 10%-ной обеспеченности <1> при объеме его до 250 м3 на 1 м дороги. В отдельных регионах лесонасаждения могут проектироваться при объемах снегоприноса свыше 250 м3/м. В этих случаях следует руководствоваться Указаниями по изысканиям и проектированию защитных лесонасаждений вдоль линий железных дорог СССР (М.: Транспорт, 1974).

--------------------------------

<1> Процент обеспеченности может быть уточнен в соответствии с методикой, изложенной в Приложении 1.



1.6. Снегозащитные лесонасаждения должны отвечать следующим требованиям, которые необходимо учитывать при проектировании:

вступать в работу по защите дорог от снегозаносов возможно быстрее после посадки;

задерживать и распределять снег (приносимый за зимний период) до дороги;

быть долговечными, устойчивыми против снеголома, пожаров, вредителей и болезней;

оказывать мелиоративное влияние на прилегающие сельскохозяйственные земли;

обладать достаточными декоративными качествами;

обеспечивать возможность применения комплексной механизации на всех этапах выращивания и содержания лесонасаждений;

быть экономически эффективными.

1.7. При разработке проектов необходимо строго выполнять требования Основ земельного законодательства Союза ССР и союзных республик по сохранению сельскохозяйственных угодий, защите почв от эрозии, рациональному отводу и использованию земель.



2. ИЗЫСКАТЕЛЬСКИЕ РАБОТЫ



В состав изыскательских работ входят подготовительные работы, рекогносцировочные обследования и детальные изыскания.

2.1. Подготовительные работы

В процессе подготовительных работ, выполняемых до выезда на объект изысканий, нередко продолжающихся и в полевых условиях, осуществляется сбор всех данных, которые могут быть использованы в ходе изысканий и проектирования:

инструктивно-методическая документация, справочная и научная литература, отчетные данные;

плановый материал землепользований (или части их), по территории которых проходит обустраиваемая лесными насаждениями дорога, выкопировки и выписка из проекта дороги с показом деталей, которые могут иметь существенное значение при проектировании;

выкопировки с почвенных карт полосы детальных изысканий и выписки из пояснительных записок к почвенным картам;

данные об объемах фактического снегоприноса на заносимых участках дороги в границах отдельных ДЭУ, ПДУ, ДРСУ и др., а также по возможности и на близлежащих железных дорогах;

материалы, характеризующие климатические, почвенные и лесорастительные условия в районе прохождения автомобильных дорог.

Из материалов метеостанций и климатических справочников выписывают сведения о температуре и относительной влажности воздуха, осадках, снежном покрове, продолжительности вегетационного периода и др.

При наличии лесопитомников должны быть собраны сведения по их характеристике: занимаемая площадь (общая и полезная), ассортимент древесных и кустарниковых пород, средний выход сеянцев и саженцев с 1 га, возможность и условия получения посадочного материала, условия транспортирования к местам озеленения дороги.

2.2. Рекогносцировочные изыскания

2.2.1. Рекогносцировочные изыскания проводятся в целях предварительного ознакомления с особенностями и условиями работ на обустраиваемом объекте, а также установления степени соответствия натуре плановых материалов, уточнения объема изысканий, разработки плана организации и проведения работ, выявления мест базирования изыскательских партий и т.д.

2.2.2. В процессе рекогносцировочных изысканий изучается существующая система защиты дороги от снежных заносов, оценивается ее эффективность и определяется влияние придорожных объектов, рельефа местности и других факторов на заносимость дороги.

Отбираются участки насаждений, представляющих интерес в отношении конструкций, схем смешения и размещения древесных пород, кустарников с тем, чтобы изучить их при детальных изысканиях и этот опыт учесть в проектировании.

2.2.3. На основных элементах рельефа снегозаносимых участков дорог закладываются почвенные разрезы и устанавливается полнота имеющихся материалов почвенной съемки с точки зрения оценки почв по лесорастительным свойствам и возможности использования материалов для проектирования снегозадерживающих лесных полос. При наличии материалов почвенной съемки, отвечающих требованиям проектирования, почвенные изыскания не проводят. В случае необходимости внесения дополнений и изменений материалы корректируются.

2.2.4. В проведении рекогносцировочных работ, помимо специалистов изыскательских партий, участвуют также представители дорожных организаций, хорошо знающие состояние автомобильных дорог в зимнее время.

2.2.5. При рекогносцировочном обследовании ведется абрис и маршрутный журнал, в котором дается описание участков автомобильной дороги с предложениями по выполнению детальных изысканий.

2.3. Детальные изыскания

2.3.1. Детальные изыскания проводятся с целью получения исходных материалов для составления проекта.

В состав их входят: а) определение годового расчетного снегоприноса заданной обеспеченности; б) общее обследование; в) топографо-геодезические работы; г) почвенные изыскания; д) лесомелиоративные изыскания.



Определение годового расчетного снегоприноса

заданной обеспеченности



2.3.2. Для аналитических расчетов приносимого к дороге снега используются систематические наблюдения за ветровым режимом ближайших к автомобильной дороге и представительных <1> по ветру метеостанций.

--------------------------------

<1> Представительность (репрезентативность) данных метеостанций выясняется запросом республиканских и территориальных управлений по гидрометеорологии и контролю природной среды.



В случаях, когда поблизости от дороги расположено несколько метеостанций, трасса по их числу разбивается на отдельные участки, ветровой режим которых должен быть представлен определенной метеостанцией. Представительность метеостанции для участка дороги, кроме близости размещения, обосновывается однородностью рельефа и лесистости территории, близкими отметками над уровнем моря и другими факторами, влияющими на ветровой режим. В соответствии с этими условиями трасса делится на однородные участки и к каждому подбирается представительная для него метеостанция. Если указанные условия по всей трассе автомобильной дороги одинаковые, то граница зон представительства между соседними метеостанциями размещается посередине.

2.3.3. Годовой расчетный снегопринос заданной обеспеченности по направлениям автомобильной дороги относительно стран света определяется на основании методики, приведенной в Приложении 2.

2.3.4. Если автодорожные, железнодорожные организации и метеостанции располагают материалами многолетних (не менее чем за 10 зим) натурных замеров максимальных снегоотложений около линий защиты, собранных на удалении не более 100 км от объектов изысканий, то эти материалы могут быть использованы для расчетов снегоприноса. Объем снегоотложений, вычисленный по натурным замерам, должен быть выражен в кубических метрах на 1 м защиты и из него вычтен объем снега, который отложился при свободном выпадении из атмосферы. Последний определяется произведением длины сугроба на максимальную за зиму толщину снежного покрова, взятую по данным ближайшей метеостанции.

Для получения объемов снегоприноса вычисленные таким образом объемы задержанного снега перемножаются на повышающие коэффициенты, учитывающие пропущенный (не задержанный) защитами снег. Размер коэффициента принимается в соответствии с типом защиты на снегомерном пункте:

    Снегозащитные лесополосы непродуваемой конструкции . . . . 1,0

    Снегозадерживающие заборы, установленные в один ряд  . . . 1,09

    Снегозадерживающие заборы, установленные в два ряда  . . . 1,03

    Переносные щиты, установленные в один ряд  . . . . . . . . 1,14

    Переносные щиты, установленные в два ряда  . . . . . . . . 1,03

Коэффициенты применимы только к снегоотложениям у защит, не полностью занесенных снегом.

По вычисленным объемам снегоприноса в порядке уменьшения их величин составляется вариационный ряд, который обрабатывается так же, как и при аналитическом методе расчета (см. Приложение 2).

2.3.5. Расчетные объемы снегоприноса, полученные на основании натурных замеров снегоотложений, могут быть применены только к участкам дороги, имеющим одинаковое направление с линией защиты на снегомерных пунктах, аналогичные размеры, характер рельефа и состояние поверхности прилегающей снегосборной площади. В этих случаях аналитический метод расчета (по ветру) имеет только вспомогательное (контрольное) значение.

2.3.6. Общее обследование проводится с целью уточнения расположения снегозаносимых участков дороги, около которых необходимо проводить топографические работы, почвенные и лесомелиоративные изыскания, а также для сбора необходимых материалов для проектирования насаждений.

2.3.7. При общем натурном обследовании осматривают участки дорог, к которым поступает расчетный годовой снегопринос заданной обеспеченности в размере: а) не менее 25 м3 на 1 м дороги, если к ней примыкают орошаемые или осушаемые земли, пахотные угодья; б) не менее 10 м3 на 1 м дороги при примыкании к ней менее ценных сельскохозяйственных земель.

Следует иметь в виду, что на участках с особо ценными сельскохозяйственными землями (их экономическая оценка более 50 баллов) создание снегозащитных лесных полос может допускаться в исключительных случаях.

2.3.8. На плановом материале, собранном во время подготовительных работ и уточненном при рекогносцировочных работах, отмечаются границы заносимых участков дороги.

Категория и степень заносимости определяются по совокупности условий на примыкающих к дороге снегосборных площадях и особенностям трассы дороги (рельефу местности, характеру окружающей растительности, высоте земляного полотна дороги и положению ее в рельефе, наличию населенных пунктов, промышленных объектов и других препятствий на пути снегопереноса).

При прохождении дороги по открытой местности заносимые участки определяются по признакам, указанным в табл. 1.



Таблица 1



Категории и признаки заносимости дороги снегом

при прохождении ее по открытой местности

и очередность защиты заносимых участков



────────────┬─────────────────────────────────────────┬────────────────────

 Категория       Краткая характеристика участка      │ Очередность защиты

заносимости │

  участков

────────────┼─────────────────────────────────────────┼────────────────────

      I     │ Нераскрытые выемки глубиной до 6 м и    │ В первую очередь

            │больше, если их подветренный откос не

            │может вместить весь приносимый в течение │

            │зимы снег

     II     │ Выемки с пологими откосами, разделанные │ Во вторую очередь

            │под насыпь, или раскрытые. Нулевые места │

            │и невысокие насыпи ниже H  <*>

                                     п

    III     │ Насыпи высотой от H  <*> до H  <**>     │ В последнюю очередь

                                п         н



--------------------------------

<*>  - средняя многолетняя наибольшая в течение зимы толщина снежного покрова в данной местности.

<**>  - высота незаносимой насыпи в данной местности при толщине снежного покрова заданной обеспеченности.



К заносимым относят участки дорог, пересекающие косогоры, особенно в выемках. Причем наиболее подвержены заносам участки, проходящие по подветренным косогорам и в пределах нижней их части (5 - 10 м выше подошвы).

Кривые участки дорог принадлежат к более заносимым по сравнению с прямыми.

К заносимым относят также участки дорог с созданными около них снегозащитными лесонасаждениями, если последние не могут задерживать снегопринос заданной обеспеченности.

При прочих равных условиях наименее заносимыми участками являются те, где направление господствующих зимних ветров совпадает с направлением дороги или составляет с ними угол не более 30°.

2.3.9. Полотно дороги считается незаносимым при снегоприносе 10%-ной обеспеченности <1> (на задержание которого рассчитываются лесонасаждения), если высота насыпи обеспечивает условие



,



где  - высота незаносимой насыпи, м;

- расчетная максимальная высота снежного покрова в данной местности 10%-ной обеспеченности <2>;

- превышение насыпи над расчетной высотой снежного покрова (для увеличения скорости воздушного потока до величины, обеспечивающей отсутствие отложений на дорожном полотне и беспрепятственное размещение снега, который сбрасывается с дорожного полотна при снегоочистке);  принимается для дорог IV и V категорий равным 0,5 м, для II и III категорий - 0,6 м, для I категории - 0,8 м.

--------------------------------

<1> Процент обеспеченности может быть уточнен в соответствии с методикой, изложенной в Приложении 1.

<2> Процент обеспеченности может быть уточнен путем расчета по аналогии с методикой в Приложении 1.



К незаносимым (при любом профиле дорожного полотна) относят участки дорог: а) проходящие в выемках глубиной более 8,5 м при расчетном годовом снегоприносе до 100 м3 на 1 м дороги; б) пересекающие лесные массивы при ширине участков леса с каждой стороны дороги не менее 100 м и равномерной полноте насаждений не ниже 0,5 м; в) пересекающие сады с шириной их участков с каждой стороны дороги не менее 150 м, а также кустарники не ниже средней густоты, ягодники и виноградники при ширине участков с каждой стороны дороги не менее 250 м; г) пересекающие населенные пункты и промышленные объекты с размещением строений по обеим сторонам дороги.

2.3.10. Снегозаносимые участки автомобильных дорог уточняются по информации специалистов автодорожных организаций.

2.3.11. В процессе общего обследования выявляются (если это предусмотрено заданием на проектирование) участки, требующие: а) осушения, заравнивания, планировки примыкающих к дороге площадей; б) закрепления оврагов, оползней и т.п.; в) защиты от песчаных заносов.

2.3.12. Во время общего обследования ведется полевой журнал, в котором дается оценка участков по снегозаносимости с указанием всех признаков, способствующих и препятствующих отложению снега на полотне дороги, краткое обоснование необходимости декоративного озеленения, противоэрозионных и других мероприятий.

2.3.13. По результатам общего обследования намечаются участки дороги, где будут проводиться специальные топографо-геодезические, почвенные и лесомелиоративные изыскания с целью проектирования снегозащитных, декоративных и противоэрозионных насаждений.

2.3.14. По окончании общего обследования составляется акт, оформляемый подписями руководителя изыскательской партии и полномочного представителя дорожных организаций. В акте показываются все отрезки трассы дороги, на которых целесообразно проектирование обустройства ее насаждениями.



Топографические работы



2.3.15. Топографические работы проводятся с целью получения плановой основы масштаба 1:5000 для проведения почвенного и лесомелиоративного обследований, проектирования насаждений и других мероприятий (см. п. 2.3.11). Эти работы выполняются на основании разрешения, получаемого в установленном порядке.

2.3.16. Плановые материалы, имеющиеся у заказчиков, целесообразно использовать полностью, но в необходимых случаях они подлежат корректировке. При отсутствии планового материала нужного масштаба (1:5000) допускается изготовление его путем увеличения масштаба 1:10000 до масштаба 1:5000 с соответствующей корректировкой.

2.3.17. При отсутствии нужных плановых материалов изыскательские партии производят необходимые съемочные работы в пределах примыкающей придорожной полосы изысканий.

Ширина примыкающих с обеих сторон дороги полос детального обследования (почвенного и лесомелиоративного) устанавливается в зависимости от объема снегоприноса к дороге. При различном расчетном объеме снегоприноса к правой и левой стороне дороги ширина обследования может быть различной.

2.3.18. Для более точного определения объема снегоприноса, помимо детального обследования в пределах указанной выше полосы изысканий, проводится визуальное обследование территории, находящейся за пределами полосы детального обследования (табл. 2).



Таблица 2



Ширина полосы визуального обследования



───────────────────────┬──────────────────────────────────────────

  Объем снегоприноса,          Ширина полосы обследования

          м3                   с каждой стороны дороги, м

                       ├─────────────────────┬────────────────────

                            визуального          детального

───────────────────────┼─────────────────────┼────────────────────

        До 100                  400                 100

        "  200                  400                 100

        "  400                  350                 150

        "  600                  300                 200



В полосе визуального обследования на плановом материале должны быть отражены все виды насаждений (леса, кустарниковые заросли, полезащитные и приовражно-балочные лесные полосы, сады, ягодники и т.д.), овраги и балки (с указанием их глубины, ширины поверху, крутизны берегов или откосов, ширины понизу), населенные пункты, группы строений и все то, что оказывает влияние на снегозадержание. При визуальном обследовании используются планы внутрихозяйственного землеустройства.

2.3.19. В результате съемочно-геодезических работ составляются планы (планшеты) в масштабе 1:5000, на которые наносят ситуацию в полосах обследования (см. Приложение 3): а) дороги с выделением полосы отвода и указанием вида покрытий (асфальтобетон, щебеночное и т.п.); б) все пересечения с автомобильными и железными дорогами; в) существующие насаждения, плодовые сады и ягодники; г) гари и вырубки; д) карьеры, отвалы, копани, насыпи, выемки и т.п.; е) реки, озера (пруды), ручьи, болота; ж) овраги и балки; з) населенные пункты, различного рода сооружения, мосты, путепроводы, акведуки, водосбросы и др.; и) границы областей, районов, землепользований; к) сельскохозяйственные угодья (пашня, выгон, луг, залежь и т.д.); л) линии связи и электропередачи.

2.3.20. Ситуация, ее контуры и местные предметы на планах (планшетах) изображаются в условных знаках ГУГКа. Указываются румбы направлений дороги.

2.3.21. Помимо планов (планшетов), составляется обзорная схема автомобильной дороги в масштабе 1:10000 - 1:50000 на весь обследованный участок дороги, с нанесением отрезков, соответствующих пронумерованным планам (планшетам).



Почвенные изыскания



2.3.22. Основное назначение почвенных изысканий заключается в изучении свойств почв с целью оценки их лесопригодности, правильного подбора древесных пород и кустарников, а также разработки наиболее рациональной агротехники их выращивания.

2.3.23. Почвенные изыскания проводятся в полном или сокращенном (в виде корректировки материалов) объеме в границах полосы детальных изысканий в масштабе 1:10000, а в условиях комплексно почвенного покрова - в масштабе 1:5000.

В полном объеме они выполняются на участках, земли которых нарушены, а также в условиях комплексного почвенного покрова, когда материалы почвенной съемки не отвечают требованиям проектирования насаждений (составлены с точностью масштаба мельче 1:25000). Корректировка материалов осуществляется в случаях, когда требуется внести дополнения и изменения, что было установлено в период рекогносцировочного обследования.

2.3.24. Величина наименьшего выдела, подлежащего нанесению на план при масштабе 1:10000, 100 м полосы обследования, при масштабе 1:5000 - 50 м.

2.3.25. При почвенных обследованиях (корректировке) в качестве планово-картографической основы используется план масштаба 1:5000, полученный в результате топографических работ, с нанесенным инструментальным ходом и уточненными элементами внутренней ситуации в полосе детальных изысканий.

2.3.26. Почвенная съемка должна выполняться в соответствии с требованиями Общесоюзной инструкции по почвенным обследованиям и составлению крупномасштабных почвенных карт землепользования (М.: Колос, 1973) и положений настоящих Указаний. На участках с почвогрунтами, нарушенными промышленными разработками, почвы классифицируются в соответствии с ГОСТ 17.5.1.03-78 "Классификация вскрышных и вмещающих пород для биологической рекультивации". Названия рекультивируемых почв устанавливаются с учетом их строения, наличия гумуса, содержания карбонатов, легкорастворимых солей, степени и характера оглеения, механического состава. Профиль рекультивируемых почв не может рассматриваться как профиль почв, сформированных на одно-, двух- или многочленных отложениях.

2.3.27. Количество разрезов, которое требуется заложить при обследовании, и их глубина заложения определяются по табл. 3.



Таблица 3



Количество почвенных разрезов, приходящихся на 100 га

площади обследования, и глубина их заложения



────────────────────────┬─────────┬────────────────────────────────────────

       Вид работ        │ Масштаб │     Количество разрезов при глубине

                        │изысканий│   заложения, м, и категории сложности

                                 ├──────────────┬────────────┬────────────

                                    до 0,75        1,25        2,25

                                 ├────┬────┬────┼───┬────┬───┼───┬───┬────

                                 │ I  │ II │III │ I │ II │III│ I │ II│ III

────────────────────────┼─────────┼────┼────┼────┼───┼────┼───┼───┼───┼────

 Корректировка мате-

риалов почвенной съемки:│

   а) уточнение степени │  1:5000 │ 11 │ 20 │40  │ - │ -  │ - │ - │ - │  -

солонцеватости, глубины │ 1:10000 │  3 │  5 │ 8  │ - │ -  │ - │ - │ - │  -

залегания плотного

карбонатного горизонта, │

степени проявления

водной и ветровой эрозии│

и т.д.

   б) уточнение степени │  1:5000 │  - │  - │ -  │ 9 │16  │21 │ 2 │4  │19

и характера засоления,  │ 1:10000 │  - │  - │ -  │ 2 │ 3,5│ 6 │ 1 │1,5│ 2

глубины залегания почво-│

образующих (подсти-

лающих) пород и др.

 Почвенная съемка <*>     1:5000 │  5 │ 12 │25  │ 6 │ 8  │15 │ 3 │5  │10

                        │ 1:10000 │  1 │  2 │ 3,5│ 2 │ 2,5│ 4 │ 1 │1,5│ 2,5



--------------------------------

<*> При почвенной съемке прикопки средней глубиной 0,5 м закладываются по мере необходимости, но не менее 2 - 3 на каждый разрез или полуразрез.



При однообразном почвенном покрове и однотипных почвообразующих породах число закладываемых разрезов и полуразрезов может быть уменьшено.

2.3.28. Разрезы, полуразрезы и прикопки целесообразно закладывать в пределах полосы вероятного размещения будущих насаждений. Они должны быть привязаны к ходовым линиям или пикетам дороги. Нумерация разрезов и полуразрезов принимается общей в пределах всех обследуемых участков дороги.

Описание разрезов и полуразрезов производится по генетическим горизонтам в специальной форме (см. Приложение 4).

2.3.29. Образцы почв для лабораторного анализа массой 0,5 - 0,7 кг отбирают при отсутствии необходимых для обоснования проектируемых мероприятий данных или при расхождении натурных показателей почв (солонцеватость, засоление, гумус, pH, резко влияющие на лесорастительные условия) с их характеристикой по существующим материалам.

В условиях распространения комплексного почвенного покрова в наиболее типичных разрезах отбирают образцы из солонцового, надсолонцового и подсолонцового горизонтов. Для уточнения степени солонцеватости в них определяются поглощенные кальций, магний и натрий - в некарбонатных почвах, емкость поглощения и натрий - в карбонатных. Из горизонтов, в которых качественными реакциями установлены легкорастворимые соли, отбирают образцы для определения водной вытяжки.

С целью выявления степени эродированности образцы берут из пахотного и подпахотного слоев (до 0,5 м) на определение содержания гумуса и реакции среды. В необходимых случаях отбирают образцы и определяют механический состав, содержание карбонатов, гипса и др.

2.3.30. Число разрезов, из которых отбирают образцы для лабораторного анализа, в районах с комплексными почвами (засолением, солонцеватостью) составляет не более 20%, в остальных случаях - не более 10% общего числа заложенных разрезов и полуразрезов.

2.3.31. Разрезы, полуразрезы, прикопки и границы почвенных выделов наносятся на план непосредственно в полевых условиях.

2.3.32. Одновременно с почвенным обследованием проводится учет почвенных вредителей (проволочников, хрущей, медведок и др.), для чего используются одни и те же почвенные разрезы.

2.3.33. Гидрометеорологические условия изучают при почвенных и лесомелиоративных изысканиях. Глубина залегания грунтовых вод и верховодки определяется в почвенных разрезах и водозаборных колодцах. Отмечаются места выклинивания грунтовых вод и выхода капиллярной каймы на дневную поверхность, дебит родников. При наличии признаков засоления воды степень и характер ее минерализации устанавливают по пробе, взятой для лабораторного анализа.

Собранные в полевых условиях гидрогеологические сведения приводятся в карточках описания почвенных разрезов и журнале полевых лесомелиоративных изысканий.



Лесомелиоративные изыскания



2.3.34. Цель лесомелиоративных изысканий - изучение в натуре опыта лесомелиоративных работ, сбор сведений об условиях применения лесомелиоративных мероприятий для защиты дорог от снежных заносов и выбора в соответствии с ними наиболее рациональных проектных решений.

2.3.35. Обследование проводится в полосе изысканий (см. пп. 2.3.17, 2.3.18) для выявления наиболее существенных деталей ситуации, оказывающих влияние на снегозаносимость дороги. Все виды преград на пути снегопереноса наносят на абрис и описывают под соответствующей литерой в журнале полевых лесомелиоративных изысканий (см. Приложение 5) с указанием задерживаемого объема снега в пределах конкретного отрезка дороги каждым видом преград. Даются размеры всех прилегающих балок и оврагов в трех измерениях, показывают заложения берегов (откосов). Аналогичные показатели приводятся для значительных понижений и возвышений. Лесные насаждения и кустарниковые участки (независимо от их происхождения) характеризуются по длине и ширине занятой ими площади, по высоте древостоев, полноте и составу пород.

2.3.36. Существующий снегозадерживающий комплекс на прилегающей к дороге территории оценивается с целью введения на него поправок в расчетные объемы снегоприноса.

Поправочные коэффициенты на ширину снегосборной площади используются при проектировании снегозащитных насаждений в западной и центральной частях европейской территории РСФСР и принимаются следующими:



    Ширина снегосборной площади, м     100   200   300   400   500

    Коэффициент редукции K . . . .     0,2   0,4   0,6   0,7   0,8



2.3.37. Объемы задерживаемого препятствиями снега в зоне детального и визуального обследований определяются в соответствии с табл. 4.



Таблица 4



Снегозадерживающая способность препятствий

(по данным Союздорпроекта)



──────────────────────────────────┬────────────────────────────────────────

  Характеристика растительности        Снегозадерживающая способность

 и рельефа снегосборного бассейна │

──────────────────────────────────┼────────────────────────────────────────

 Высокоствольный лес шириной      │ Полное задержание на залесенной

более 100 м                       │площади, увеличенной со всех сторон, с

                                  │учетом ветровой тени, равной пятикратной

                                  │высоте леса

 Речные поймы, поросшие           │ Полное снегозадержание

кустарником; овражные русла

при ширине более 100 м, глубине

более 8 м с крутизной откоса 1:1

 Кустарники средней густоты

при ширине массива, м:

   более 250                      │ Полное снегозадержание

   менее 250                                    W = 0,5Sh ,

                                                         1

                                  │ где W - объем задерживаемого снега, м3;

                                  │ S - ширина кустарникового массива, м;

                                  │ h  - средняя высота кустарника, м

                                    1



2.3.38. Объем снега, откладывающийся у неровностей рельефа (склонов холмов, откосов оврагов и т.п.) на 1 м их длины, устанавливается расчетом (табл. 5).



Таблица 5



Расчет объема снега, откладывающегося у неровностей рельефа



──────────────────────┬───────────────────────────────────────────

  Заложение откосов       Формулы расчета объема снега, м3/м,

                                 для склонов и откосов

                      ├─────────────────────┬─────────────────────

                           наветренных         подветренных

──────────────────────┴─────────────────────┴─────────────────────

        1:0,5                  2                   10

        1:1                    1,25                 3

        1:2                    0,75                 2

        1:3                    0,25                 1,25

        1:4                    0,1                  0,5

        1:5                    0,025                0,1

        1:6                    0,01                 0,075



Примечания. 1. h - глубина понижений или высота возвышений рельефа, м.

2. Возвышенности и понижения с меньшими уклонами при редукции расчетного снегоприноса во внимание не принимаются.



2.3.39. Лесомелиоративные выделы должны представлять собой участки, однородные по лесорастительным условиям, отличающиеся от соседних выделов по основным признакам (рельефу, почвенно-грунтовым особенностям, характеру хозяйственного использования и состоянию угодий, по намечаемой агротехнике обработки почвы, типу лесных культур и т.п.). Выделы должны иметь единую нумерацию в пределах планшета или более крупных участков дороги.

2.3.40. При описании лесомелиоративных выделов необходимо осветить все вопросы, позволяющие обосновать агротехнику создания насаждений, их проектные параметры, определить другие необходимые мероприятия для решения тех или иных задач:

участки сельскохозяйственного пользования (пашни, сенокосы, луга и т.д.), которые характеризуются по засоренности корневищными и корнеотпрысковыми сорняками;

на площадях с легкими, развеваемыми почвами определяется необходимость и полнота проведения мероприятий по борьбе с ветровой эрозией, а также даются рекомендации о системе обработки почвы;

на оврагах и балках устанавливается степень развития процессов эрозии, необходимость и срочность проведения работ по закреплению размывов и оврагов с указанием вида этих работ - облесение, залужение, строительство водозадерживающих валов или водосборных сооружений и т.д.;

на участках с созданными снегозащитными лесонасаждениями определяется степень их полезности, а также определяется возможность включения в систему проектируемых защитных лесонасаждений. В необходимых случаях предусматриваются мероприятия по реконструкции, дополнению насаждений, проведению рубок ухода и т.д. При грубых нарушениях в закладке насаждений необходимо наметить мероприятия, предотвращающие вредные последствия неправильного обустройства;

участки леса, примыкающие к дороге и являющиеся естественной защитой от снежных заносов, подлежат таксационному описанию на всю ширину полосы детального обследования с указанием их санитарного состояния, степени захламленности, а также мероприятий по улучшению снегозащитных функций;

на прилегающих, не покрытых лесом землях государственного лесного фонда (вырубки, прогалины, гари и т.д.) определяется необходимость облесения этих площадей в целях защиты дороги, а при наличии самосева или подроста дается их описание с оценкой благонадежности и рекомендуются меры по улучшению состояния данной территории.

2.3.41. По завершении изыскательских работ вычерчивают планы (планшеты) с предварительным размещением запроектированных мероприятий. Планы служат основой для согласования с землепользователями вопросов отвода земель под снегозащитные лесонасаждения и для согласования размещения лесонасаждений с организациями, в чьем ведении находятся линии связи, электропередачи, нефте-, газопроводов и других коммуникаций, которые будут располагаться в непосредственной близости от этих насаждений.

2.4. Основные положения проекта

2.4.1. В заключение изысканий на основании всех собранных и подготовленных материалов разрабатывают Основные положения рабочего проекта, которые в краткой форме должны содержать все принципиальные вопросы, требующие обсуждения на техническом совещании у заказчика, а также спорные, по которым должны приниматься определенные решения.

В число вопросов, рассматриваемых Основными положениями рабочего проекта, входят: а) протяженность и характеристика снегозаносимых участков дороги; б) объемы мероприятий; в) площади земель по землепользователям и видам угодий, намеченные под снегозащитные лесонасаждения и другие мероприятия; г) результаты согласования вопросов землеотвода и размещения лесонасаждений с заинтересованными организациями, размеры возмещения убытков землепользователям и потерь сельскохозяйственного производства при отводе земель; д) схемы смешения и размещения древесных и кустарниковых пород в лесонасаждениях; е) посевной и посадочный материал, намеченный для создания лесонасаждений; ж) организация работ - исполнители, очередность выполнения мероприятий, технология производства работ, источники получения посевного и посадочного материала; з) охрана защитных лесонасаждений.

2.4.2. Основные положения рабочего проекта рассматриваются на технических совещаниях у заказчика, которому они передаются не позднее чем за 10 дней до совещания.

На техническое совещание приглашаются все заинтересованные стороны - представители подрядчика, которому предстоит осуществлять проект, представители сельскохозяйственных организаций, чьи земли намечены к отводу под лесонасаждения, представители других организаций (см. п. 2.3.41).



3. ПРОЕКТИРОВАНИЕ ЛЕСОНАСАЖДЕНИЙ



3.1. Размещение снегозащитных лесных полос вдоль дорог, их ширина, конструкция, ассортимент пород и типы смешения

3.1.1. Снегозащитные лесные полосы размещаются на расстоянии 15 - 70 м от бровки дороги. Конкретное расстояние, ширина лесных полос с закрайками и величина разрывов между лесными полосами определяются в зависимости от объема снегоприноса (табл. 6 и рис. 3.1). Сокращать расстояния, указанные в табл. 6, не допускается.



Таблица 6



Размещение лесных полос в зависимости

от объема снегоприноса



─────────────────┬────────────────────┬────────────────┬───────────────────

 Расчетный объем │Расстояние от бровки│Ширина разрыва     Ширина полос

  снегоприноса,  │ земляного полотна  │между лесо-     │ отвода земель для

      м3/м       │до лесонасаждений, м│насаждениями, м │ лесонасаждений, м

─────────────────┼────────────────────┼────────────────┼───────────────────

     10 - 25           15 - 25              -                 4

        50                30                -                 9

        75                40                -                12

       100                50                -                14

       125                60                -                17

       150                65                -                19

       200                70                -                22

       250                50               50                14





а)





б)





в)





г)





д)





е)





ж)





з)





Рис. 3.1. Типовые схемы снегозащитных насаждений

автомобильных дорог:

а - при объеме снегоприноса до 25 м3/м; б - до 50 м3/м;

в - до 75 м3/м; г - до 100 м3/м; д - до 125 м3/м;

е - до 150 м3/м; ж - до 200 м3/м; з - до 250 м3/м;

1 - кустарники низкие; 2 - кустарники высокие;

3 - деревья низкокронные; 4 - деревья высококронные



3.1.2. В связи с возможностью переноса снега под углом по отношению к оси дороги, снегозащитные лесные полосы проектируются длиннее защищаемого участка дороги на 50 - 100 м. В условиях снегоприноса более 100 м3 эта величина должна быть обоснована расчетом для ветров под углом более 30° с учетом расстояния между лесными полосами и защищаемым участком дороги.

3.1.3. Для обеспечения видимости на пересечениях и примыканиях автомобильных дорог в одном уровне снегозащитные лесонасаждения размещаются в соответствии с рис. 3.2. Расчетные расстояния видимости поверхности дороги ( , ) должны соответствовать расчетным скоростям движений на пересекающихся дорогах и приниматься по табл. 7, а ширина примыкающей к дороге полосы, обеспечивающая боковую видимость ( ), должна составлять 25 м (от кромки проезжей части) для дорог I - III категорий и 15 м - для дорог IV и V категорий.





Рис. 3.2. Схема обеспечения видимости на пересечениях

и примыканиях автомобильных дорог



Таблица 7



Расчетные расстояния видимости поверхности дороги



─────────────────────┬────────────────────────────────────────────

 Расчетная скорость, │L , L , м, в зависимости от категории дороги

        км         │ а   д

                     ├─────────────────────┬──────────────────────

                             I - V            IIIп, IVп <*>

─────────────────────┼─────────────────────┼──────────────────────

         150                  250                   -

         120                  175                   -

         100                  140                   -

          80                  100                   -

          60                   75                  125

          50                   60                  100

          40                   50                   75

          30                   40                   50



--------------------------------

<*> Для автомобилей особо большой грузоподъемности при высоте глаза водителя 2 - 3 м от полотна дороги.



3.1.4. При большой длине снегозащитной лесной полосы, проектируемой на сельскохозяйственных угодьях, необходимо предусматривать технологические разрывы по 10 - 15 м через каждые 800 - 1000 м для прохода сельскохозяйственных машин.

3.1.5. По согласованию с землепользователями на время ухода за почвой в междурядьях и закрайках лесных полос последние могут быть без отвода земель увеличены до ширины междурядий.

3.1.6. Снегозащитные лесные полосы должны иметь плотную (непродуваемую) конструкцию. С этой целью в лесные полосы включаются низкие кустарники высотой до 2 м, высокие кустарники высотой более 2 м, низкокронные и высококронные деревья.

Обязательным элементом каждой лесной полосы должна быть густая двухрядная кустарниковая опушка в сочетании с несколькими рядами низкокронных деревьев.

3.1.7. На основе типовых схем снегозащитных лесонасаждений (см. рис. 3.1) должны проектироваться рабочие схемы лесных полос для каждого конкретного участка. Их составляет проектная организация. В рабочей схеме определяются видовой состав древесных и кустарниковых пород, их размещение по рядам, а также число рядов, ширина междурядий и расстояния между растениями в рядах.

3.1.8. Расстояние между рядами деревьев и кустарников в лесной полосе должно быть одинаковым и в благоприятных лесорастительных условиях принимается в размере 2,5 м, а в тяжелых условиях - 3 - 3,5 м. Расстояние между древесными породами в ряду принимается 1 - 2 м, между кустарниками - 0,5 - 1 м.

3.1.9. Подбор древесных и кустарниковых пород для снегозащитных лесонасаждений производят с учетом лесорастительных условий каждого конкретного участка лесонасаждений, биологических и снегозадерживающих особенностей деревьев и кустарников, а также требований, указанных в п. 1.6.

3.1.10. Рекомендуемый ассортимент древесных и кустарниковых пород для снегозащитных лесных полос автомобильных дорог указан в табл. 8 и может быть расширен на основе изучения местного опыта.



Таблица 8



Рекомендуемый ассортимент пород деревьев и кустарников



─────────────────────────┬────────────────────────────────────────

Древесные и кустарниковые│                  Зона

         породы          ├───────┬───────────┬────────┬───────────

                         │лесная │лесостепная│степная │сухостепная

─────────────────────────┼───────┼───────────┼────────┼───────────

Низкие кустарники

   Смородина золотистая     +        +        +         +

   Шиповник                 +        +        +         +

   Спирея средняя           +        +        +         +

     "    рябинолистная     +        +        +         +

   Дерен сибирский          +        +        -         -

     "   красный            -        -        +         +

   Жимолость татарская      +        +        +         +

Высокие кустарники

   Акация желтая            +        +        +         +

   Ива пурпурная            +        +        -         -

   Ирга круглолистная       +        +        +         +

   Вишня магалебская        -        -        +         +

   Сирень обыкновенная      +        +        +         -

   Скумпия                  -        -        +         +

   Гордовина                -        +        +         -

   Клен татарский           +        +        +         +

   Тамарикс                 -        -        -         +

   Лещина                   +        +        -         -

Низкокронные деревья

   Берест                   -        +        +         +

   Вяз обыкновенный         +        +        +         +

   Ильм (е)                 -        +        +         +

   Клен ясенелистный        +        +        +         +

    "   полевой             -        -        +         +

   Шелковица белая (е)      -        -        +         +

Высококронные деревья

   Сосна обыкновенная       +        +        +         +

   Тополь канадский         +        +        +         +

     "    бальзамический │   +        +        +         +

     "    белый             -        -        +         +

   Ива белая                +        +        +         +

   Дуб черешчатый (е)       +        +        +         +

   Вяз приземистый          -        -        +         +

   Ясень ланцетный         -        -        +         +

   Ель обыкновенная         +        +        -         -

   Лиственница сибирская │   +        +        +         -



Примечание. Знаком "+" указывается пригодность породы для данной зоны, знаком "-" - непригодность, буквой "е" пригодность только для европейской части Советского Союза.



3.1.11. Породы, используемые для живых изгородей, должны хорошо переносить систематическую стрижку.

Одной из лучших хвойных пород для устройства живых изгородей является ель. Еловые изгороди образуют плотную преграду для снеговетрового потока, причем ель наиболее устойчива против снеголома.

Из лиственных пород для устройства живых изгородей рекомендуются: ива белая, вяз обыкновенный, акация желтая, лещина, алыча, лох узколистный, сирень, боярышник, ирга, тамарикс. Для создания непроходимых колючих изгородей используют шиповник, боярышник, а в южных районах - гледичию.

Указанный ассортимент пород деревьев и кустарников для живых изгородей может быть расширен.

3.1.12. Живые изгороди создают из одной породы. При большой протяженности через некоторые промежутки меняют породу во избежание монотонного вида и массового повреждения грибковыми болезнями или насекомыми-вредителями.

В еловых изгородях через каждые 100 - 200 м следует включать перемычки длиной не менее 10 м из лиственных пород в противопожарных целях.

3.1.13. В насаждения не следует вводить березу, плодово-ягодные деревья и кустарники, а также породы, являющиеся очагом распространения грибковых болезней и насекомых-вредителей (например, барбарис - передатчик черной и линейной ржавчины зерновым культурам; крушина - передатчик корончатой ржавчины овсу).

3.1.14. Древесные и кустарниковые породы в лесных полосах должны размещаться "чистыми" рядами, т.е. каждый ряд лесной полосы должен состоять из одной породы деревьев или кустарников. Чередование разных пород в одном ряду как при посадке лесных полос, так и при дополнительных посадках не допускается.

3.1.15. При объемах снегоприноса 25 - 100 м3/м допускается проектировать насаждения с древесным ярусом из одной породы низкокронных деревьев во всех рядах с сохранением кустарниковой опушки.

3.1.16. В тех случаях, когда вдоль заносимых участков дорог имеются неудовлетворительные по конструкции, составу пород, размещению и другим признакам снегозащитные насаждения, которые нельзя исправить рубками ухода, проектом должны быть предусмотрены мероприятия по их усилению путем увеличения ширины таких насаждений или создания дополнительных лесных полос.

3.1.17. Увеличение ширины насаждений проектируется в следующих случаях: а) в насаждениях, расположенных на расстояниях от дороги, которые соответствуют объему снегоприноса, но имеющих недостаточную густоту по ярусам (насаждения без густой кустарниковой опушки или изреженные в древесном ярусе), когда рубками ухода невозможно повысить их защитные свойства; б) в насаждениях, имеющих плотную конструкцию, но расположенных на расстояниях от дороги, меньших, чем это необходимо для задержания соответствующих объемов снегоприноса.

3.1.18. Увеличение ширины насаждений производится путем посадки или посева с полевой стороны этих насаждений не более шести-семи дополнительных рядов деревьев и кустарников.

Их число определяется в зависимости от объема снегоприноса и работоспособности имеющихся насаждений. При этом исходят из необходимости обеспечить плотную конструкцию лесных полос и соответствующее объему снегоприноса расстояние от наветренной опушки насаждений до бровки земляного полотна. Расстояния между дополнительными рядами принимаются 2,5 - 3,5 м.

3.1.19. Плотная конструкция лесных полос создается посадкой с полевой стороны дополнительной двухрядной кустарниковой опушки, а при изреженности имеющихся насаждений в древесном ярусе - посадкой кустарниковой опушки в сочетании с несколькими рядами низкокронных и высококронных деревьев.

3.1.20. Расстояния от первого полевого ряда новой наветренной опушки насаждений до бровки земляного полотна дороги должны быть не менее указанных в табл. 9.



Таблица 9



Расстояния между бровкой дороги и полевой опушкой

дополнительных лесных полос



─────────────────┬────────────────────────────────────────────────

      Объем      │ Расстояние от новой полевой опушки насаждений

  снегоприноса,       до бровки земляного полотна дороги, м

       м3/м      ├──────────────────────┬─────────────────────────

                 │для полевой лесополосы│     для придорожной

                      с закрайкой      │лесополосы в двухполосных

                                       │насаждениях без закрайки

─────────────────┼──────────────────────┼─────────────────────────

       25                  29                      -

       50                  39                      -

       75                  52                    37,5

      100                  64                    37,5

      125                  77                    37,5

      150                  84                    37,5

      200                  94                    37,5



3.1.21. Дополнительные лесные полосы проектируются обычно при объемах снегоприноса 100 м3/м и более в тех случаях, когда имеющиеся насаждения, расположенные на недостаточном удалении от дороги, нецелесообразно усиливать путем увеличения их ширины в связи с необходимостью посадки более шести-семи рядов деревьев и кустарников.

3.1.22. При создании дополнительных лесных полос часто возникает необходимость одновременного усиления имеющихся придорожных насаждений путем увеличения их ширины.

Типовые схемы размещения дополнительных лесных полос в сочетании с усилением существующих придорожных насаждений принимаются в соответствии с объемом снегоприноса (рис. 3.3). Величина параметров ,  и d зависит от ширины существующей лесной полосы c, ее расстояния до дороги l и ширины дополнительных лесных полос a.





а)





б)





в)





г)





д)





Рис. 3.3. Типовые схемы усиления существующих

снегозащитных насаждений:

а - при объеме снегоприноса до 25 м3; б - до 50 м3/м;

в - до 100 м3/м; г - до 150 м3/м; д - до 250 м3/м;

1 - кустарники низкие; 2 - кустарники высокие;

3 - деревья низкокронные; 4 - деревья высококронные



3.1.23. Ассортимент древесных и кустарниковых пород и их размещение в дополнительных лесных полосах и при уширении существующих насаждений проектируется в соответствии с рекомендациями пп. 3.1.9 - 3.1.15.

3.2. Технология создания новых и усиления существующих защитных лесонасаждений

3.2.1. Агротехника выращивания снегозащитных лесонасаждений вдоль автомобильных дорог разрабатывается с учетом почвенно-климатических условий, податливости почв дефляционным процессам, засоренности и задернованности угодий.

3.2.2. Почву под лесные полосы готовят в основном по системе черного пара, а на землях, подверженных дефляции, - по системе раннего пара. В лесной, лесостепной и северной части степной зоны (включая обыкновенные черноземы) допускается закладка лесных полос по ранней зяби с проведением основной вспашки на глубину 27 - 30 см, с углублением пахотного слоя почвоуглубителями до 35 - 40 см.

3.2.3. На подзолистых или смытых почвах основная вспашка с оборотом пласта должна производиться на глубину плодородного (гумусированного) слоя, а нижний слой рыхлится почвоуглубителями на глубину 35 - 40 см.

Основной вспашке предшествует лущение стерни или дискование дернины на глубину 6 - 8 см.

3.2.4. На южных черноземах и каштановых почвах обязательно применение плантажной вспашки с одно-, двухлетним парованием или специальной мелиоративной вспашки. При достаточно влажной почве плантажную вспашку проводят осенью в качестве основной подготовки на глубину 50 - 60 см с рыхлением в последующую осень на глубину 27 - 30 см. При недостаточной влажности основную вспашку проводят на глубину 27 - 30 см, а плантажирование - осенью следующего года. На почвах, подверженных ветровой эрозии, плантажную вспашку осуществляют весной.

Плантаж поднимают плугами ППУ-50А и ППН-50 в агрегате с тракторами класса 60 - 100 кН, а вспашку комплексных почв с солонцами - ярусными плугами ПТН-40 и ПТН-3-40.

Глубокая мелиоративная вспашка ярусными плугами на солонцеватых и солончаковатых почвах должна быть направлена на создание мощного корнеобитаемого пахотного слоя вследствие разрушения уплотненного солонцового горизонта, вовлечение в пахотный слой кальциевых солей при глубине их залегания от поверхности до 40 см, улучшение водно-физических свойств почвы, что способствует удалению вредных солей, образовавшихся в результате реакции обмена.

Глубину и способы мелиоративной вспашки принимают в каждом конкретном случае в зависимости от мощности надсолонцового слоя, глубины залегания солей кальция (карбонатов и гипса), глубины залегания, качественного состава и количества легкорастворимых солей и т.д.

На почвах с близким залеганием к поверхности очень плотного карбонатного горизонта (50 - 70 см) проводят глубокое рыхление рыхлителями РТН-2-25, РН-60, РН-80, ОРН-2,5.

3.2.5. В целях сохранения влаги в черном пару ранней весной следующего после вспашки года проводят покровное боронование на глубину 6 - 8 см зубовыми боронами БЗСС-1,0 или БЗТС-1,0 со сцепкой С-11У в агрегате с трактором класса 14 - 30 кН. В течение вегетационного периода по мере прорастания сорняков осуществляют 4 - 5-кратную послойную культивацию пара культиваторами КПС-4, КРГ-3,6, КШ-3,6А и др., а в агрегате с зубовыми боронами БЗСС-1,0 - трактором класса 14 кН.

В лесной, лесостепной зонах и в северной степи осеннюю безотвальную перепашку пара производят плугами общего сельскохозяйственного назначения на глубину до 40 см, а в сухой степи - плантажными плугами на глубину 50 - 60 см.

3.2.6. На светло-каштановых почвах рекомендуется двухлетний черный пар.

3.2.7. На участках, податливых дефляции, почву готовят по системе раннего пара, начиная с весенней вспашки (после периода сильных ветров), на глубину 27 - 30 см плугом ПЛН-4-35 в агрегате с тракторами класса 30 кН. В течение лета культиваторами-плоскорезами КПЭ-3,8, КПУ-400 и др. с тракторами класса 14 - 30 кН культивируют пар 2 - 3 раза на глубину 10 - 14 см, а осенью перепахивают на глубину 50 - 60 см.

3.2.8. В год закладки насаждений ранней весной проводят весеннее покровное боронование боронами БЗСС-1,0 и БЗТС-1,0, а на средних и тяжелых по механическому составу почвах, кроме того, предпосевную или предпосадочную культивацию. Предпосевное рыхление проводится на глубину заделки семян, а предпосадочное в лесной и лесостепной зонах - на глубину 12 - 14 см, в степи - на 14 - 16 см.

3.2.9. При проектировании подготовки почвы необходимо соблюдать региональные требования, предъявляемые к выращиванию защитных лесонасаждений.

3.2.10. Посадка (посев) лесных полос предусматривается в проектах, как правило, рядовым способом весной. В европейской части РСФСР при наличии положительного местного опыта могут проектироваться и осенние посадочные (посевные) работы.

Посадка большинства древесных пород и кустарников производится одно-, двухлетними сеянцами. Ель лучше высаживать саженцами, тополя, иву и тамарикс - однолетними окорененными черенками, дуб высевать желудями. На лесопосадочных работах применяются машины ССН-1 в одно-, двух- и трехрядном вариантах, СЛЧ-1 в одно- и многорядном вариантах, могут использоваться также машины ЛМГ-2, МЛУ-1, МПП-1. Для посева желудей применяются сеялки СЖУ и СЖН-1. Навесные лесопосадочные машины и сеялки комплектуются в широкозахватные агрегаты с помощью сцепок СБ-9 и СН-75.

В условиях достаточного увлажнения могут использоваться крупномерные саженцы, для механизированной посадки которых применяются лесопосадочные машины МПС-1, МЛ-1, ЛПА, СЛНУ-1, ЛМБ-1. После посадки сеянцев междурядья лесных культур боронуют зубовыми боронами.

3.2.11. На почвах, подверженных сильной дефляции, для защиты корневой системы молодых растений от обнажения, а также для задержания в культурах снега, на наветренных закрайках будущих лесополос могут быть запроектированы кулисы из высокостебельных сельскохозяйственных растений (горчицы, подсолнуха и др.).

3.2.12. Дополнение культур предусматривается на следующий год после посадки. Расход посадочного материала на дополнение определяется природной зоной и его видом: при посадках сеянцами в лесной зоне 10%, в лесостепной 15%, в степной 20%, в сухой степи 25%; при посадке саженцами в лесной и лесостепной зонах дополнение устанавливается в размере 15%.

3.2.13. Число уходов за почвой при создании защитных лесонасаждений вдоль автомобильных дорог устанавливается в зависимости от природной зоны (табл. 10).



Таблица 10



Число уходов за почвой в молодых лесных полосах



─────────┬─────────────────────┬─────────────────────┬─────────────────────

 Возраст │     Лесная зона             Степь             Сухая степь

  полос       и лесостепь

         ├─────────────────────┴─────────────────────┴─────────────────────

                                       Уходы

         ├─────────────┬───────┬─────────────┬───────┬─────────────┬───────

         в междурядьях│в рядах│в междурядьях│в рядах│в междурядьях│в рядах

         │ и закрайках       │ и закрайках │       │ и закрайках │

─────────┼─────────────┼───────┼─────────────┼───────┼─────────────┼───────

    1          4      │ 3 - 4 │    4 - 5    │ 3 - 4 │    4 - 5    │ 4 - 5

    2          4      │ 3 - 4 │    4 - 5    │ 3 - 4 │    4 - 5    │ 3 - 4

    3        3 - 4    │ 2 - 3 │    3 - 4    │ 2 - 3 │    3 - 4    │ 2 - 3

    4        2 - 3    │ 1 - 2 │    2 - 3    │ 1 - 2 │    2 - 3    │ 1 - 2

    5          2         -         2         1         2         1

    6          -         -         2         -         2         -

    7          -         -         2         -         2         -

    8          -         -         2         -         2         -

    9          -         -         -         -         2         -

   10          -         -         -         -         2         -

─────────┼─────────────┼───────┼─────────────┼───────┼─────────────┼───────

 Всего      15 - 17   │9 - 13 │   21 - 25   │10 - 13│   25 - 29   │11 - 15



Примечания. 1. В отдельных случаях при имеющемся положительном местном опыте число уходов может быть уменьшено.

2. К числу уходов в междурядьях относится ежегодное осеннее рыхление на глубину до 16 см.



Культивация междурядий и закраек лесополос выполняется культиваторами КЛ-2,6, ПРВН-2,5, ПРВМ-3, КРТ-3 (для междурядий 2,5 и 3 м), а уход за почвой в рядах до достижения культурами высоты 1 м - культиватором КРЛ-1А. Эти культиваторы агрегатируются с тракторами класса 14 - 30 кН. В культурах высотой от 1 до 2 м обработку почвы в междурядьях и рядах рекомендуется проводить одновременно с использованием культиваторов КЛ-2,6 (ПРВН-2,5, ПРВМ-3) и КБЛ-1 в агрегате с трактором класса 14 кН.

Для ухода в междурядьях шириной 3,5 м могут применяться культиваторы КРТ-3, КРШС-2,8А, КСГ-5.

В посадках высотой более 2 м борьба с сорняками в рядах осуществляется вручную или с применением гербицидов.

3.2.14. Снегозащитные лесные полосы создаются также посевом семян древесных и кустарниковых пород или комбинированным способом (посевом и посадкой). Метод загущенного посева позволяет резко повысить плотность рядов молодых лесных полос, начиная с первых лет после их закладки. Посев семян производится применительно к установленным схемам посадки сплошной строчкой или лунками, равномерно распределенными в ряду.

3.2.15. Для создания снегозащитных лесных полос методом посева рекомендуются примерные нормы высева и глубина заделки семян (табл. 11).



Таблица 11



Нормы высева и глубина заделки семян деревьев и кустарников



───────────────────────────────────────────────┬─────────────────┬─────────

       Древесные и кустарниковые породы        │Количество семян │ Глубина

                                               │1-го сорта взамен│ заделки

                                                 одного сеянца  │ семян,

                                                  при посадке      см

───────────────────────────────────────────────┼─────────────────┼─────────

 Дуб                                                   4          6 - 10

 Ясень (обыкновенный, пушистый, зеленый)            15 - 20       4 - 5

 Клен (остролистный, ясенелистный, явор,            15 - 25       3 - 4

татарский)

 Вяз (обыкновенный, мелколистный)                     50          1 - 2

 Акация белая                                         20          4 - 5

 Лох узколистный                                      20          4 - 5

 Акация желтая                                        15          3 - 4

 Лещина                                                5          5 - 6



3.2.16. Нормы высева семян устанавливают из расчета получения сеянцев в 2 - 4 раза больше, чем высаживается при посадке.

3.2.17. Лучшим сезоном для посева является осень, когда можно высевать семена следующих пород: без предварительной подготовки (стратификации и т.п.) - акации желтой, аморфы, бирючины, вяза обыкновенного и мелколистного, дуба (в южных и западных районах), клена остролистного и ясенелистного, лоха узколистного, явора, ясеня пушистого и зеленого; после стратификации (пескования) с момента сбора до посева - алычи, вишни, магалебки, скумпии, терна.

3.2.18. Весной семена высеивают после соответствующего хранения или стратификации, как принято в лесопитомниках.

3.2.19. Посев семян выполняют сеялками или вручную в бороздки, подготовленные двухрядным сеяльным маркером или мотыгами. Бороздки с засеянными семенами заделывают мотыгами.

3.2.20. Осенние и весенние посадки и посевы подвергают весеннему покровному боронованию для сокращения испарения влаги из почвы, утоптанной в процессе посадки или посева.

3.2.21. Посевы и посадки дополняют осенью или весной после первого вегетационного периода при наличии значительного отпада.

3.2.22. Снегозащитные лесонасаждения, созданные подрядным способом, передаются в эксплуатацию автодорожным организациям в 3 - 5-летнем возрасте при сомкнутости крон (в облиственном состоянии) не ниже 90%. В зоне комплексных каштановых почв сомкнутость крон определяется в рядах.

3.3. Охрана окружающей среды

3.3.1. Создание снегозащитных лесных полос вдоль автомобильных дорог может быть отнесено к мероприятиям, направленным на защиту окружающей среды, в том числе ее важнейших элементов - почвы и воздушного бассейна.

Созданные лесонасаждения будут способствовать естественной очистки загрязняемого выхлопными газами воздуха, а в малолесных и безлесных районах, кроме того, служить местом гнездовья птиц, уничтожающих вредителей леса и сельскохозяйственных растений.

В условиях пересеченного рельефа при размещении поперек склона насаждения будут выполнять наряду со снегозащитой и противоэрозионные функции.

3.3.2. При размещении снегозащитных лесных полос вдоль склона в результате таяния снежных сугробов может возникнуть опасность появления эрозионных процессов. Во избежание этого отрицательного явления в проектах должны быть предусмотрены (запроектированы и рекомендованы) профилактические противоэрозионные мероприятия: нарезка борозд для отвода талой воды в поле, строительство водоотводных валов - канав и распылителей стока, поделка водоудерживающих снежных валов, расчленение сугробов, прикатывание снега и т.п.

3.4. Методика определения целесообразности создания снегозащитных лесонасаждений вдоль автомобильных дорог в сопоставлении с другими способами защиты от снежных заносов

3.4.1. При определении целесообразности создания снегозащитных лесонасаждений вдоль автомобильных дорог в сопоставлении с другими способами защиты от снежных заносов производится расчет общей (абсолютной) и сравнительной экономической эффективности.

3.4.2. Сравнительная экономическая эффективность капитальных вложений для каждого из рассматриваемых способов защиты дороги от снежных заносов характеризуется величиной приведенных затрат. В качестве наиболее эффективного выбирают способ, имеющий минимум приведенных затрат. Приведенные затраты по каждому способу представляют собой сумму капитальных вложений (единовременных затрат) и эксплуатационных (текущих) издержек, приведенных к одинаковой размерности с помощью норматива эффективности ( = 0,12). При учете затрат за разные годы периода сравнения (одинакового для всех рассматриваемых способов) их приводят к базисному году с помощью коэффициентов приведения, исчисляемых на основе норматива для приведения разновременных затрат ( = 0,08).

3.4.3. Для выбранного в качестве наиболее экономичного (по минимуму приведенных затрат) способа защиты дороги от снежных заносов дается оценка общей экономической эффективности капитальных вложений на создание этого способа защиты. Народнохозяйственная целесообразность создания защиты считается доказанной в том случае, если показатель общей эффективности , измеряемый отношением годового эффекта Э от применения данного способа защиты к капитальным вложениям на ее создание , превышает величину норматива или равен ему:



. (1)



3.4.4. К способам, предотвращающим образование снежных заносов на дорогах, относятся: реконструкция участка дороги с приведением ее поперечного профиля к незаносимому (повышение насыпи, раскрытие выемки и др.) или с изменением трассы; установка постоянных снегозащитных ограждений; применение переносных снегозадерживающих щитов, устройство траншей; создание (восстановление, расширение) снегозащитных лесных полос; механизированная очистка заносимых участков дороги.

3.4.5. По степени надежности защиты дорог от снежных заносов из ограждающих устройств со снегозащитными насаждениями сопоставимы снегозадерживающие заборы и переносные щиты. Снежные траншеи ввиду их значительно более низкой эффективности сопоставлять со снегозадерживающими насаждениями не следует.

3.4.6. Помимо защиты дорог от заносов, лесонасаждения дают дополнительный эффект, выражающийся в увеличении урожайности сельскохозяйственных культур. Величина прибавки урожая на соседних с лесными полосами полях зависит от природных факторов, высоты лесных полос, их конструкции и др. Придорожные лесные полосы начинают оказывать свое защитное действие в зависимости от указанных выше эффектов на шестой-седьмой год после посадки.

3.4.7. Влияние снегозащитных насаждений вдоль автомобильных дорог на прибавку урожайности можно приравнять к влиянию полезащитных лесных полос непродуваемой конструкции в зоне влияния, равной 20-кратной высоте насаждения.

3.4.8. Для расчетов необходимо пользоваться нормативами, утвержденными Министерством сельского хозяйства СССР (см. Приложение 6), или данными ВАСХНИЛ, ВНИАЛМИ и других научных учреждений о средних прибавках урожая для конкретного региона.

3.4.9. Высота лесной полосы может быть ориентировочно определена по таблицам хода роста защитных лесонасаждений (Справочник по агролесомелиоративному устройству. М.: Лесная промышленность, 1977) и материалам, собранным во время изысканий.

3.4.10. Рекомендуются следующие условия сопоставления различных способов, предотвращающих образование снежных заносов, со способом защиты насаждениями при расчетах сравнительной эффективности защиты дорог от заносов (табл. 12).



Таблица 12



Условия сопоставления различных способов снегозащиты



───────────────────────────────────┬───────────────────────────────────────

 Способы, предотвращающие снежные    Условия, при которых целесообразно

         заносы на дорогах            сопоставление со способом защиты

                                                насаждениями

───────────────────────────────────┼───────────────────────────────────────

 Снегозадерживающие заборы         │ В районах с объемом снегоприноса

                                   │150 м3/м и более

 Переносные щиты, установленные    │ То же

в два ряда

 Переносные щиты, установленные    │ В районах с объемом снегоприноса менее

в один ряд                         │150 м3/м

 Незаносимые насыпи                │ При любом объеме снегоприноса, если

                                   │рельеф местности позволяет проложить

                                   │дорогу в насыпи



3.4.11. При сопоставлении способов, предотвращающих снежные заносы на автомобильных дорогах, производятся расчеты их сравнительной экономической эффективности. Для этого необходимо определить приведенные затраты по каждому из способов.

3.4.12. Приведенные затраты R представляют собой сумму текущих издержек (эксплуатационных расходов) C и единовременных затрат (капитальных вложений) K, вычисленную с учетом нормативного коэффициента эффективности . Нормативный коэффициент принимается в размере 0,12, кроме районов Крайнего Севера и приравненных к ним местностей, для которых этот коэффициент принимается в размере 0,08:



. (2)



3.4.13. Сравнение экономической эффективности способов, предотвращающих снежные заносы на автомобильных дорогах, следует производить из расчета на 1 км дороги, определяя затраты за 30-летний период.

3.4.14. Если по сравниваемым вариантам капитальные вложения осуществляются в разные сроки или текущие затраты изменяются во времени, то сравнение вариантов следует производить, приводя затраты более поздних лет к базисному году:



, (3)



где r - коэффициент приведения к базисному году;

- норматив для приведения разновременных затрат (принимается равным 0,08);

t - период приведения затрат, лет (принимается равным разности между годом приведения и базисным годом).

Примечание. Затраты базисного года приведению не подлежат.



3.4.15. Стоимость зимнего содержания дорог слагается из стоимостей входящих в него элементов: мероприятий по уменьшению снегозаносимости дорог; устройству и эксплуатации средств снегозащиты; очистке дорог от снега; борьбе с лавинами, зимней скользкостью и наледями (включать следует только элементы, встречающиеся в районе, для которого производится расчет).

3.4.16. Порядок определения стоимости зимнего содержания следующий:

1) составляется перечень элементов зимнего содержания, которые должны быть включены в расчет исходя из местных условий;

2) для каждого элемента зимнего содержания намечаются все способы, которые могут быть применены в данных условиях;

3) по каждому элементу зимнего содержания дорог, включенному в перечень, производится экономическое сравнение всех способов, которые считается возможным применять в данных условиях (например, сравнивается стоимость защиты дорог щитами, заборами и насаждениями);

4) устанавливается окончательный состав мероприятий по зимнему содержанию дороги, для которой выполняется расчет и суммируются приведенные затраты по всем выбранным способам.

3.4.17. При определении приведенных затрат на снегозащитные насаждения нужно также учитывать следующее:

а) в состав капиталовложений, затрачиваемых на создание насаждений и заборов, необходимо включать возмещение потерь, вызванных изъятием земельных угодий из сельскохозяйственного производства для размещения на них средств снегозащиты;

б) поскольку посадки не сразу вступают в работу, то в течение нескольких лет после начала работ по созданию насаждений приходится на тех же участках ставить дополнительные средства защиты. Стоимость изготовления и эксплуатации их в течение периода, пока посадки не вступили в работу, необходимо включать в приведенные затраты на снегозащитные насаждения;

в) в связи с тем, что лесные полосы способствуют повышению урожайности сельскохозяйственных культур на прилегающих полях, прибавка урожайности должна рассматриваться как прибыль, даваемая лесными полосами. В этом случае затраты следует уменьшать на величину получаемой прибыли.

3.4.18. С учетом вышеизложенного расчет суммарных приведенных затрат при сравнении различных способов защиты дорог от снежных заносов (на 1 км дороги или на 1 км комплекса снегозащитных линий) производят следующим образом:

1. Определяют по каждому способу защиты суммы капиталовложений за 30-летний срок сравнения с учетом разновременности затрат:



, (4)



где  и  - капиталовложения начального года соответственно в основную и дополнительную защиту, руб.;

и  - капиталовложения соответственно в основную и дополнительную защиту в последующие годы, руб.;

- нормативный коэффициент для приведения разновременных затрат ( = 0,08);

- период, в течение которого необходимы дополнительные средства защиты, т.е. период формирования основного средства защиты, лет.

2. Определяют суммарные эксплуатационные затраты на основную и дополнительную защиту с учетом их отдаленности по времени, а также прибыль от повышения урожайности сельскохозяйственных культур (для насаждений, размещаемых вдоль пахотных земель):



, (5)



где  - годовые эксплуатационные расходы при данном способе защиты дорог от заносов на год t;

- годовая прибыль, полученная в результате применения данного способа защиты (снегозащитных насаждений с учетом повышения урожайности на прилегающих полях), на год t;

- эксплуатационные затраты на дополнительную защиту.

3. Определяют суммарные приведенные затраты (сумму эксплуатационных затрат и капиталовложений с учетом нормативного коэффициента эффективности  = 0,12) по формуле (2):



. (6)



Подсчитав суммарные приведенные затраты по каждому способу предотвращения снежных заносов, сравнивают их между собой. Вариант с наименьшими приведенными затратами является наиболее эффективным.

3.4.19. При расчетах необходимо учитывать следующее. Капиталовложения включают все затраты по посадке и выращиванию насаждений, изготовлению щитов, постройке заборов, возведению незаносимых насыпей. В состав капиталовложений необходимо включать возмещение потерь, вызванных изъятием земельных угодий из сельскохозяйственного производства для размещения на них снегозащитных устройств и насаждений. Указанные потери определяют в соответствии с действующими нормативными документами (см. Приложение 7).

3.4.20. Эксплуатационные расходы включают все затраты на ремонт и содержание насыпей, снегозадерживающих устройств и насаждений, а для переносных щитов также затраты на их установку, перестановку и снятие.

Примерная номенклатура затрат, входящих в капиталовложения и эксплуатационные расходы, для различных способов предотвращения снежных заносов на дорогах приводится в Приложении 8.

В зависимости от вида защиты устанавливаются следующие межремонтные сроки их службы (лет): планочные щиты - 7, колья - 4, снегозадерживающие заборы - 30, незаносимые насыпи - 50, насаждения - 50 - 80.

Суммарные приведенные затраты на создание незаносимого земляного полотна дороги указаны в Приложении 9.

3.4.21. При вычислении приведенных затрат для снегозащитных насаждений годовая прибыль от увеличения урожайности сельскохозяйственных культур на прилегающих полях определяется для каждого года службы лесных полос:



, (7)



где F - площадь земельных угодий, находящихся под защитой лесонасаждений, в зоне шириной, равной 20-кратной высоте насаждений, где достигается увеличение урожайности, га;

a - цена сельскохозяйственной продукции по данным местных сельскохозяйственных организаций, руб./ц;

- затраты на сбор, обработку и транспортировку дополнительной продукции сельского хозяйства, руб.;

- прибавка урожайности в t-м году, ц/га.

3.4.22. Суммарные народнохозяйственные потери, вызываемые снежными заносами на какой-либо дороге или на сети дорог,



, (8)



где  - потери, вызванные снижением скорости автомобилей при проезде по дороге, на которой образовались снежные заносы, тыс. руб.;

- потери, вызванные полным перерывом движения по занесенной снегом дороге, тыс. руб.;

- прочие потери, связанные с ухудшением движения по дороге из-за снежных заносов (например, потери предприятий, тяготеющих к дороге, вследствие невозможности вывезти продукцию или завезти сырье и т.д.), тыс. руб.

В связи с тем, что определение потерь народного хозяйства, вызываемых снежными заносами, производится с целью сопоставления с расходами на защиту дорог насаждениями, оба эти вида затрат необходимо привести к сопоставимому виду, производя подсчет за один и тот же период времени. Народнохозяйственные потери устанавливают исходя из перспективной интенсивности движения.

С учетом указанного выше формула (8) будет выглядеть следующим образом:



, (9)



где , ,  - годовые размеры потерь по каждому из членов формулы.

3.4.23. Годовые потери от снижения скорости



, (10)



где  - продолжительность движения по дороге, на которой образовались снежные заносы, сут;

L - протяженность дороги (перегона), км;

- средняя скорость автомобилей по дороге, на которой образовались снежные заносы, км/ч;

- то же, по очищенной от снега дороге, км/ч;

- продолжительность работы одного списочного автомобиля в течение года, ч;

- коэффициент выпуска автомобилей на линию (принимается по приложению 1 табл. 8 "Указаний по определению экономической эффективности капитальных вложений в строительство и реконструкцию автомобильных дорог" ВСН 21-75 (Минавтодор РСФСР));

m - число автомобилей разной грузоподъемности в потоке;

- интенсивность движения автомобилей данной грузоподъемности, авт./сут;

- стоимость 1 машино-ч работы автомобилей данной грузоподъемности (ставка постоянных расходов), руб. (см. Приложение 10);

- удельные капитальные вложения в расчете на один списочный автомобиль, включая затраты на создание автотранспортных и авторемонтных предприятий, тыс. руб. (берется как сумма данных, помещенных в Приложениях 11 и 12).

3.4.24. Интенсивность движения по дороге определяют с учетом перспективного ее роста на тот год, для которого определяют :



, (11)



где  - исходная интенсивность движения, от которой ведут расчет перспективной интенсивности;

P - коэффициент годового роста интенсивности (может быть принят 1,06).

3.4.25. Для определения годовых потерь от перерывов движения, вызванных снежными заносами, пользуются формулой



, (12)



где  - годовой объем перевозок по дороге, тонно-нетто;

- продолжительность перерывов движения по дороге в связи со снежными заносами, сут;

- средняя цена 1 т груза (по данным ЦНИИ МПС в среднем для СССР Ц = 190 руб./т);

T - годовой фонд рабочего времени автотранспорта, сут;

= 0,12 - нормативный коэффициент эффективности капиталовложений.

При отсутствии данных о годовом объеме перевозок по дороге его определяют по формуле



, (13)



где  - коэффициент использования грузоподъемности;

- коэффициент использования пробега;

- грузоподъемность автомобилей, обращающихся по дороге, j марок, т.

3.4.26. Величина прочих потерь  зависит от местных условий и представляет собой сумму потерь предприятий, сельскохозяйственных, лесозаготовительных и прочих организаций, на деятельность которых влияет состояние проезда по дорогам. Целесообразно, чтобы величину потерь, которые следует учитывать при определении , рассчитывали сами предприятия и сообщали дорожной организации, ведущей учет ущерба.

Примерный состав данных, которые рекомендуется запрашивать: простой производства за счет снежных заносов на автомобильных дорогах; несвоевременная доставка топлива и основных видов сырья; срыв выпуска основных видов продукции; отвлечение материальных ресурсов (рабочие, машины, транспортные средства) и денежных средств на расчистку дорог. Желательно, чтобы сведения давались в физическом и стоимостном выражениях.

3.4.27. Снегозащитные насаждения обеспечивают высокую надежность защиты дороги от снежных заносов. На участках дорог, огражденных правильно заложенными и хорошо выращенными насаждениями, снежных заносов практически не бывает, благодаря чему полностью устраняются народнохозяйственные потери, вызываемые заносами. На таких участках приходится убирать только снегопадные отложения, для чего достаточно в основном патрульной очистки. При интенсивных снегопадах образуются также небольшие снежные валы, которые можно сдвигать и разравнивать автогрейдерами.

На заносимых участках дорог, не имеющих защиты, систематически образуются снежные заносы, которые могут иметь значительную толщину. Для расчистки снежных заносов на таких участках применяется весь комплекс снегоочистительных машин: двухотвальные плужные снегоочистители, бульдозеры, роторные снегоочистители, автогрейдеры. Помимо расчистки снежных заносов, на участках, не имеющих защиты, приходится также вести патрульную очистку и убирать снежные валы (роторными снегоочистителями и автогрейдерами).

Для определения затрат на снегоборьбу при защите дороги насаждениями и при отсутствии защиты необходимо делать расчет капиталовложений и эксплуатационных расходов для обоих вариантов.

3.4.28. Если дорога защищается насаждениями, в состав капиталовложений следует включать затраты на создание насаждений, изготовление дополнительных защит, приобретение машин для патрульной очистки и разравнивания валов. В эксплуатационные расходы входят затраты на уход за насаждениями и стоимость работы снегоочистительных машин.

Если дорога не имеет защиты, то в состав капиталовложений входят затраты на приобретение машин для выполнения всего комплекса снегоочистительных работ. В эксплуатационные расходы входит стоимость работы снегоочистительных машин.

3.4.29. Определение капиталовложений и эксплуатационных расходов на снегозащитные насаждения изложено выше. Расчет нужно вести на 30-летний период, предварительно подсчитав потребность в снегоочистительных машинах по формулам:

а) для машин, выполняющих объемные работы,



, (14)



где  - требующееся число снегоочистительных машин;

- объем снега, подлежащего уборке за один цикл снегоочистки (за одну метель) на рассматриваемом участке дороги, м3;

- эксплуатационная производительность одной машины, м3/ч (см. Приложение 14);

- директивный срок очистки дороги от заносов (или срок уборки снежных валов), ч.

Примечания. 1. Измерения объемов снега, подлежащего уборке, должны производиться дорожной службой. При отсутствии данных можно приблизительно определить  расчетным путем (см. Приложение 13).

2. Величина  устанавливается для линейных подразделений дорожной службы распоряжением вышестоящей организации (упродора, автодора);



б) для автомобильных плужных снегоочистителей, выполняющих патрульную очистку (безобъемные работы):



, (15)



где  - требующееся количество снегоочистителей;

l - длина обслуживаемого участка дороги, км;

n - число проходов снегоочистителей, необходимое для уборки снега с половины ширины дорожного полотна;

v - средняя рабочая скорость снегоочистителя (может быть принята 25 км/ч);

- коэффициент использования машины в течение смены (может быть принят 0,7);

- время между проходами снегоочистителей, ч.

Значение  рекомендуется принимать в зависимости от объема снегоприноса:



    , м3/м . . . . . . . . .   до 50   до 150   более 150

    , ч  . . . . . . . . . . .    7,3      4,8       4,1



3.4.30. При расчете капиталовложений необходимо учитывать, что приобретение снегоочистительных машин будет производиться в течение срока сравнения неоднократно. Число приобретений определяется исходя из срока амортизации машин :



. (16)



В соответствии с этим капиталовложения за 30 лет по каждому из типов машин, используемых для снегоочистки, можно определить с учетом коэффициента приведения затрат:



, (17)



где  - коэффициент, характеризующий долю стоимости данной машины, отнесенную на снегоборьбу (если машина используется также и для выполнения других работ); коэффициент  можно принять равным для роторных снегоочистителей 1,0, для автогрейдеров и бульдозеров - 0,3, для тракторных снегоочистителей на К-701 - 0,2;

N - количество машин;

b - покупная стоимость машины, руб.

3.4.31. Полные капиталовложения на приобретение машин представляют собой сумму затрат по каждому типу машин, используемых для снегоочистки.

3.4.32. Эксплуатационные расходы на снегоочистку для каждого типа машин, выполняющих объемные работы,



, (18)



где  - годовой объем снегоуборочных работ, для которых применяются машины данного типа, м3;

- число машин данного типа;

- эксплуатационная производительность одной машины, м3/смена;

- стоимость машино-смены, руб.

Для определения  подсчитывается сначала полный годовой объем снегоуборочных работ , выполняемый всеми снегоочистительными машинами. Он представляет собой сумму объемов снегоуборки при всех метелях и снегопадах и подсчитывается на основе непосредственных измерений, выполняемых дорожной службой, или определяется расчетным путем (см. Приложение 13). Из полного объема снегоуборочных работ выделяется объем работ , которые целесообразно выполнять снегоочистительными машинами данного типа (эти виды работ указаны для каждой машины в Приложении 14).

3.4.33. Для каждой группы однотипных машин, выполняющей безобъемные работы, эксплуатационные расходы



, (19)



где  - удельное количество машин данного типа, определенное по формуле (15);

- расчетное количество часов метелей и снегопадов, во время которых производится патрульная очистка, ч;

- стоимость машино-смены, руб.;

6,82 - продолжительность машино-смены, ч.

3.4.34. Полные эксплуатационные расходы на снегоочистку по всем группам снегоочистительных машин подсчитываются за 30-летний период. С учетом изложенного определение эксплуатационных затрат на снегоочистку можно производить по формулам:

а) при защите дорог насаждениями



, (20)



где  - суммарные эксплуатационные расходы за 30 лет по всем типам машин, выполняющим патрульную очистку, тыс. руб.;

- суммарные эксплуатационные расходы по всем типам машин, выполняющим уборку снежных валов, тыс. руб.;

б) при отсутствии защиты



, (21)



где  - суммарные эксплуатационные расходы за 30 лет по всем типам машин, выполняющим расчистку дорог от снежных заносов, тыс. руб.

3.4.35. Общая экономическая эффективность создания снегозащитных насаждений характеризуется отношением эффекта, получаемого от защиты дорог насаждениями, к капиталовложениям, связанным с созданием насаждений. Эффект от создания насаждений выражается в устранении народнохозяйственных потерь, вызываемых снежными заносами (образующимися при отсутствии насаждений), в уменьшении эксплуатационных затрат. Общая экономическая эффективность



, (22)



где  - показатель общей экономической эффективности;

- народнохозяйственные потери, вызываемые снежными заносами при отсутствии защиты; определяются по формуле (8);

- эксплуатационные затраты на снегоочистку при отсутствии защиты; рассчитываются по формуле (21);

- сумма эксплуатационных затрат на уход за насаждениями и снегоочистку дороги, огражденной защитой; подсчитывается по формуле (20);

- капиталовложения на создание защитных лесонасаждений и приобретение снегоочистительных машин для очистки дороги, огражденной защитой.

3.4.36. При сравнении экономической эффективности вариантов борьбы со снежными заносами (с помощью насаждений и без них) наиболее эффективным следует считать тот, который имеет минимум приведенных затрат. Пример оценки эффективности создания снегозащитных насаждений вдоль автомобильных дорог приведен в Приложении 15.

3.5. Декоративное озеленение

3.5.1. Декоративные насаждения создаются для архитектурно-художественного оформления автомобильных дорог. Кроме того, они могут выполнять регулирующую роль в движении транспортных средств.

3.5.2. По выполняемой роли и расположению декоративные посадки на автомобильных дорогах разделяются на следующие виды: основные посадки вдоль дорог; у развилок, пересечений и примыканий; у искусственных сооружений, автобусных станций, площадок отдыха; на разделительных полосах; на участках у комплексов дорожных зданий.

3.5.3. Размещение декоративных насаждений проектируют так, чтобы древесно-кустарниковые посадки не вызывали заносов на дороге, с учетом длины возможных снежных шлейфов от плотных групп и живых изгородей.

3.5.4. В соответствии с существующими садово-парковыми стилями и местными условиями при декоративном озеленении применяют три основных приема: регулярный, ландшафтно-групповой (или свободный) и смешанный.

3.5.5. Регулярный прием предусматривает строго определенное размещение деревьев, кустарников или групп однообразного построения по прямым или правильным кривым линиям. Расстояние в рядах между отдельными растениями или их группами остается постоянным на протяжении данного участка оформления.

Этот прием применяется на участках дорог, проходящих в равнинной местности, или при оформлении особо ответственных отрезков дорог, подъездов к городам и населенным пунктам, в самих населенных пунктах.

Для создания приятных контрастов, избежания однообразия и монотонности в регулярные посадки через строго определенные промежутки следует включать отдельные декоративные растения (или группы их), выделяющиеся ростом, формой или расцветкой (стволов, ветвей, листвы, хвои, цветов).

Примерами образования сильных и художественных контрастов может служить: сочетание посадок березы (светло-зеленая листва, ажурная крона, белоствольность) с елью (темно-зеленая плотная крона с резко выделяющейся конической формой); сочетание посадок с шарообразной или яйцевидной формой кроны с деревьями, обладающими пирамидальной формой кроны.

Такие пункты усилений (акценты) создаются непосредственно в линии регулярной посадки или вне ее, ближе к дороге.

3.5.6. Ландшафтно-групповой, или свободный, прием размещения декоративных посадок предусматривает свободное (живописное) размещение деревьев и кустарников в виде отдельных элементов и групп различного размера. Расстояния между группами, отдельными растениями и от дороги до них бывают самыми разнообразными (ограничиваются лишь полосой отвода).

Ландшафтно-групповой прием применяется главным образом на участках дорог, проходящих по территории с холмистым или волнистым рельефом.

При ландшафтно-групповом, или свободном, размещении деревьев и кустарников должны соблюдаться следующие важнейшие положения:

а) древесно-кустарниковые группы вдоль дороги создают: крупные протяженностью 15 - 20 м, средние - 10 - 15 м и мелкие - до 8 - 10 м;

б) мелкие и средние группы размещают на переднем плане, т.е. ближе к дороге, а крупные - на заднем плане, группы с темной окраской листвы или хвои размещают ближе к дороге, т.е. на фоне групп с менее темной и светлой окраской;

в) крупные группы размещают не ближе 80 м одна от другой, а средние и мелкие группируют около крупных; расстояния между группами должны быть разными;

г) в ландшафтных группах деревья по прямым линиям не размещаются;

д) ландшафтные группы могут быть кустарниковые, древесные и древесно-кустарниковые. Мелкие группы формируют из трех, пяти и семи растений; при этом группы из трех-пяти деревьев создают из одного вида растений, группы средних и крупных размеров - соответственно из большего количества растений с применением нескольких видов, взаимно обеспечивающих необходимые контрасты;

е) растения, достигающие большей высоты, размещают в середине групп, а меньшей - по периферии; растения, обладающие красивой формой, эффектным цветением, яркими плодами и другими выделяющимися достоинствами, также размещают по периферии групп со стороны дороги;

ж) расстояния между деревьями в группах назначают от 2 до 7 м, а при очень плотной посадке - от 1 до 2 м; расстояние между кустарниками в группах зависит от размера кустарников: для крупных - 1,2 - 2,0 м, для средних - 0,8 - 1,2 м, для мелких - 0,4 - 0,8 м.

3.5.7. Смешанный прием декоративного озеленения дорог является сочетанием регулярных и ландшафтно-групповых посадок растений. Его применяют в районах с относительно спокойным рельефом. При этом в основном применяются следующие сочетания: неравномерное размещение ландшафтных групп в рядах регулярных посадок; неравномерное размещение ландшафтных групп и отдельных экземпляров на свободной полосе между регулярными посадками и дорогой (на фоне рядовых посадок); размещение ландшафтных групп у пересечений регулярных посадок с дорогами, съездами, реками, оврагами и т.д.

3.5.8. Для декоративного эффекта и свободного развития крон в зависимости от величины высаживаемых деревьев расстояния между деревьями в рядах принимаются от 5 до 20 м. При посадке молодых саженцев для получения скорейшего декоративного эффекта принимают наименьшее расстояние между деревьями в рядах (в 2 - 4 раза меньше максимального).

3.5.9. Размещение декоративных посадок должно увязываться с дорогами, проходящими в полосе отвода (летние пути и пешеходные дорожки). Посадки размещают между дорогой и летним путем; пешеходные дорожки окаймляют рядовыми древесно-кустарниковыми посадками. Живые изгороди из кустарников не размещают ближе 2,5 м от рядовых древесных посадок.

3.5.10. Для декоративного оформления дорог, проходящих по увлажненным местам с активным пучинообразованием, следует подбирать древесные породы, сильно испаряющие влагу, способствующие осушению почвы и понижению уровня грунтовых вод (тополя, ивы, эвкалипты в соответствии с почвенно-климатическими условиями). Это уменьшает влажность земляного полотна и вероятность образования пучин.

3.5.11. При подъездах к крупным населенным пунктам и в других местах проектируют цветочное оформление в виде рабаток (грядок или полосок), клумб и свободных цветочных пятен, а также участков цветущего газона. При этом отдается предпочтение многолетним и неприхотливым цветам, не требующим систематического ухода.

3.5.12. При наличии красивого примыкающего ландшафта или отдельных интересных элементов местности (участок водной поверхности, выделяющиеся здания или их группы) для сохранения обзора и отдельных видовых точек не создают сплошных декоративных посадок. Отдельные некрасивые и обозреваемые с дороги участки маскируют декоративными посадками.

3.5.13. Недопустим один и тот же характер декоративного озеленения на большой протяженности автомобильной дороги. Декоративное озеленение сменяется обоснованно в архитектурном отношении и привязывается к элементам трассы.

Частая смена декоративного озеленения также недопустима, так как это создает пестроту в оформлении дороги и при быстром передвижении не дает нужного впечатления. Характер озеленения должен меняться не чаще чем через 2 - 3 км и не реже чем через 10 км.

3.5.14. Для предотвращения помех при снегоочистке и во избежание пересадок при уширении и подъеме земляного полотна на снегозаносимых участках декоративные посадки, особенно древесные, размещают не ближе 6 - 7 м от бровки земляного полотна.

На участках, где намечаются существенные изменения плана и профиля дороги, декоративные и особенно рядовые древесные посадки до выполнения указанных работ создавать не рекомендуется.

3.5.15. В местах, не подверженных снежным заносам, допускаются различные приемы размещения деревьев и кустарников, в том числе и сплошные посадки.

3.5.16. Озеленение разделительных полос проводится не только с целью архитектурно-художественного оформления, но и для повышения безопасности движения, устранения вредного воздействия на водителей света фар встречных автомобилей.

Тип озеленения разделительной полосы зависит от заносимости дороги. Там, где могут быть снежные заносы, при озеленении разделительных полос применяются в основном цветущие и нецветущие газоны и в исключительных случаях группы из штамбовых деревьев и кустарников свободного размещения, рядовые посадки штамбовых деревьев и отдельные деревья.

3.5.17. С целью защиты от света фар встречных автомобилей применяются поперечные посадки кустарников в виде живых одно-, двухрядных изгородей, которые размещаются через 20 - 30 м.

3.5.18. Для обеспечения видимости у пересечения дорог на концах отрезков разделительной полосы не допускается сплошная посадка высокой растительности.

3.5.19. Пересечения, примыкания, съезды и развилки озеленяют низкой растительностью (газоны, цветы, кустарники) с учетом обеспечения видимости.

Особое внимание уделяется цветам, высеваемым на месте, цветам-многолетникам, не нуждающимся в серьезном уходе, а также низкорослым, красиво цветущим кустарникам. Цветы и кустарники подбирают с расчетом получения растительных сочетаний с наиболее длительным периодом цветения.

3.5.20. На участках при различных дорожных зданиях создают защитные посадки по периферии. Здесь же широко применяется озеленение оград, стен и балконов вьющимися растениями.

3.5.21. Декоративное озеленение создают также у площадок отдыха на перегонах дорог, устраиваемых для остановок автомобилей.

3.5.22. Участки леса низкого ландшафтно-художественного качества, видимые с дороги (лужайки, поляны, редины, опушки), рекомендуется улучшать по согласованию с органами лесного хозяйства.

3.5.23. Для декоративного озеленения автомобильных дорог применяют саженцы деревьев в возрасте 4 - 6 лет и кустарников в возрасте 2 - 3 лет. В наиболее парадных местах дорожного озеленения рекомендуется применять более крупный посадочный материал в возрасте до 30 лет.

3.5.24. На участках, предназначенных для декоративного озеленения, полностью убирают все посторонние предметы, удаляют сухостойные деревья, корчуют пни и засыпают ямы, участки планируют с последующим засевом культурными травами.

3.5.25. Подготовка почвы под декоративные посадки проектируется сплошной или частичной.

При сплошной подготовке весь участок подвергают глубокой вспашке, боронованию, после чего подготавливают посадочные места - копают ямы и траншеи небольших размеров, позволяющие размещать корневую систему деревьев или кустарников под посадку.

При частичной подготовке почвы вспашка не производится, а посадочные места (ямы и траншеи) готовят значительно больших размеров, чтобы при посадке между корневой системой и стенками ямок и под корневой системой оставалось место для заполнения питательной землей.

Сплошная подготовка почвы создает более благоприятные условия для растений.

При отсутствии или бедности почвенного слоя на участке и при возможности завоза питательной земли следует отдавать предпочтение частичной подготовке почвы.

3.5.26. Посадочные ямы и траншеи готовят по намеченным точкам и линиям посадки деревьев и кустарников. Размер их зависит от почвенных условий и размера посадочного материала. Ямы делают круглой формы с отвесными стенками.

Для посадки древесных саженцев ямы готовят диаметром 0,8 - 1,2 м при глубине 0,5 - 0,6 м, для посадки одиночных кустарниковых саженцев - диаметром 0,5 - 0,6 м при глубине 0,4 - 0,5 м.

Для посадки деревьев и кустарников малыми компактными группами с небольшими расстояниями между растениями роют общие посадочные ямы шириной в соответствии с размерами групп (из расчета 0,6 - 0,8 м на каждое растение) и такой же глубиной, как для одиночных посадок.

Посадочные траншеи для живых изгородей делают глубиной 0,4 - 0,5 м, шириной для однорядных посадок 0,4 - 0,6 м, для двухрядных - 0,7 - 1,0 м.

3.5.27. Посадочные ямы и траншеи для весенних посадок подготавливают с осени, а для осенних - за 2 - 3 недели до посадок. При отсутствии заблаговременно подготовленных ям и траншей допускается рытье их перед посадкой, но размеры ям и траншей должны быть несколько б льшими для добавок растительной земли.

3.5.28. Ямы для посадки деревьев роют ямокопателями, гидробурами или вручную. При рытье вручную верхний питательный слой складывают с одной стороны, а нижний - с другой, чтобы во время посадки можно было питательную землю разместить ближе к корневой системе растений.

Дно ямы и траншей рыхлят лопатой на глубину 10 - 15 см. Около центра каждой ямы со стороны преобладающих ветров или с северной стороны вертикально забивают ошкуренный посадочный кол толщиной 4 - 5 см.

Посадку древесных саженцев выше 1 м без кола не допускают. На дно ямы за 2 - 3 дня до посадки насыпают землю (верхнего почвенного слоя или привозную) в виде холмика, которую уплотняют для предупреждения большой осадки. Вершина холмика должна быть в центре ямы.

3.5.29. Декоративные деревья и кустарники высаживают в сроки, установленные для закладки снегозащитных лесных полос. Крупные деревья можно пересаживать зимой с замороженным комом. Хвойные деревья и кустарники высаживают в самые ранние сроки весной или в конце августа и начале сентября.

3.5.30. После посадки саженцы независимо от погоды поливают водой в объеме минимально 24 - 36 л на дерево, 17 - 18 л - на кустарник и 18 - 24 л - на 1 м каждого ряда изгороди.

Приствольные круги после впитывания воды присыпают (мульчируют) перегноем, торфом или растительной землей.

3.6. Противоэрозионное озеленение

3.6.1. Противоэрозионное озеленение проводят с целью защиты от разрушительного действия растущих оврагов, размыва непосредственно водными потоками, размыва и разрушения селевыми потоками, а также с целью борьбы с оползнями.

Противоэрозионные и противооползневые насаждения создают в каждом случае по специально разработанному проекту.

3.6.2. Приовражные лесные полосы размещают вдоль бровок оврагов и выше вершины на 30 - 50 м.

3.6.3. Ширину приовражных полос принимают от 20 до 50 м в зависимости от изрезанности ложбинами и промоинами прилегающих склонов, а также с учетом общего характера рельефа местности в отношении направления и концентрации поверхностного стока.

3.6.4. Противоэрозионное озеленение оврагов следует проектировать в сочетании с простейшими гидротехническими сооружениями: обвалованием с целью отвода стока от размываемых вершин, устройством водосборных лотков, запруд и т.п.

3.6.5. Для защиты от размыва откосов дамб и насыпей на затопляемых поймах рек проектируют посадки из местных кустарников и древовидных ив, размещая их полосами вдоль откосов в пределах высшего и низшего уровней воды. Посадки проводят весной, начиная от линии высшего уровня воды и продолжая по мере ее спада.

3.6.6. Для защиты дорог от размыва и разрушения селевыми потоками применяют посадку массивных насаждений на селеопасных склонах гор в сочетании с техническими укрепительными мероприятиями.



4. СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ



4.1. Рабочий проект создания насаждений должен состоять из пояснительной записки и графических материалов.

4.2. Примерный состав пояснительной записки:

общая часть, включающая копии документов о согласовании принятых решений, технические условия проектирования;

характеристика природных условий - климат, природные зоны, рельеф, гидрологические условия, почвенный покров (приводится номенклатурный список почв с почвообразующими и подстилающими породами, объединенными в группы по лесопригодности; дается распределение их по площади запроектированных мероприятий; более подробно характеризуется почва, требующая особой агротехники);

характеристика дороги по техническим параметрам (размещение, протяженность, класс дороги, ширина полотна и существующей полосы отвода, характеристика продольного и поперечного профиля, покрытие, интенсивность движения по участкам дороги, наличие защитных и декоративных насаждений) и по снегозаносимости (степень заносимости отдельных участков, влияние заносов на движение автомобилей, причиняемый ущерб народному хозяйству, объемы и способы расчисток, стоимость работ, характеристика имеющихся защитных насаждений и оценка их снегозадерживающей роли), данные по снегоприносу (фактические и расчетные);

характеристика участков, для которых требуется противоэрозионная защита;

технические сведения о запроектированных лесонасаждениях с соответствующим обоснованием (размещение посадок, ширина и конструкция полос, рабочие схемы лесонасаждений);

ведомость лесомелиоративных выделов и объемов проектируемых мероприятий;

объем работ по очередям осуществления и эксплуатационным участкам;

организация работ, очередность их проведения, технология создания лесных полос;

расчетно-технологические карты по видам снегозадерживающих полос;

потребность в машинах, механизмах, рабочей силе, материалах;

согласованные источники получения посадочного материала;

предложения по отводу земель, использованию полосы отвода дороги, размеры компенсаций по землепользователям;

состав, сроки и организация работ по послепосадочному уходу;

экономическая эффективность мероприятий и основные технико-экономические показатели.

4.3. Сметная документация составляется в соответствии с требованиями "Инструкции о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений" (СН 202-81) и может быть включена в состав пояснительной записки.

4.4. Примерный перечень графических материалов: схема автомобильной дороги в масштабе 1:10000 - 1:50000 с указанием участков, на которые разрабатывается проект; планы участков дороги, обустраиваемых лесопосадками, в масштабе 1:5000; рабочие схемы смешения культур по участкам.

4.5. На схеме автомобильной дороги обозначают населенные пункты, реки, озера, железные дороги, леса, болота и другие существенные детали ситуации. Указывается километраж дороги (при небольшой протяженности километраж показывается через 2 - 3 км, при большой - через 5 км). Схематически показывают запроектированные снегозащитные насаждения, места декоративного оформления и другие проектируемые мероприятия, а также границы областей, районов, дорожных участков.

4.6. На планы участков дороги наносят ситуацию в пределах детального обследования и местоположения запроектированных мероприятий. Целесообразно на планах совмещать геодезическое, почвенное и лесомелиоративное содержание с расшифровкой его в условных знаках. Планы участков дорог изготовляют одноформативными и брошюруют в жесткий переплет.

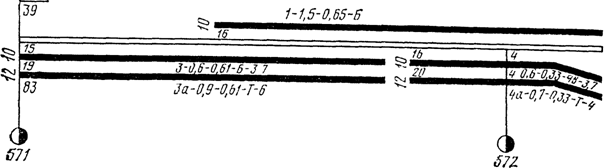

4.7. В рабочих схемах смешения культур графически изображается размещение древесных и кустарниковых пород с указанием расстояний между рядами и в рядах. В условном изображении показывается состав машин и орудий, их агрегатирование по видам работ (посев, посадка, уход за культурами и т.д.).

4.8. Расчетно-технологические карты разрабатываются на отдельные виды снегозащитных насаждений, различающиеся по составу пород, способам создания, ширине и другим признакам, влияющим на технологию работ, затраты труда, средств и материалов.



5. ВОПРОСЫ СОГЛАСОВАНИЯ И ПРЕДОСТАВЛЕНИЯ ЗЕМЕЛЬНЫХ УЧАСТКОВ



5.1. Под защитные и декоративные насаждения отводится непосредственно занимаемая насаждениями площадь, определенная проектом. Земли, расположенные между снегозащитными лесными полосами и дорогой, а также между лесными полосами при многополосном размещении снегозащитных насаждений, остаются в пользовании землепользователя, на территории которого проходит дорога.

5.2. Оформление предоставления земель для создания насаждений проводится в соответствии с Положениями о порядке возбуждения и рассмотрения ходатайств о предоставлении земельных участков, утвержденными постановлениями Совета Министров РСФСР.

5.3. Для решения вопроса об отводе земельных участков заинтересованные в этом дорожные организации направляют в Совет Министров автономной республики, крайисполком, облисполком ходатайство о предварительном согласовании места расположения лесных полос и примерных размеров намечаемой к изъятию площади.

5.4. Совет Министров автономной республики, крайисполком, облисполком рассматривают заявку и принимают решение о начале работ по выбору земельных участков для создания насаждений с проведением предварительных изысканий.

5.5. Заказчик с участием проектной организации после завершения изыскательских работ и предварительного плана размещения насаждений согласовывает с землепользователями, организациями, в ведении которых находятся землепользователи, у которых намечается изъятие земель, с государственными районными инспекторами по использованию и охране земель и архитектурной службой района расположение и площади земельных участков, необходимых для создания насаждений.

К выполнению предварительных согласований могут привлекаться на договорных началах организации системы "Гипрозем" или специальные группы землеустроителей при производственных управлениях сельского хозяйства райисполкомов (горисполкомов).

Согласование с землепользователями оформляется в виде выписки из решения общего собрания членов колхоза (собрания уполномоченных) либо заключения руководителя совхоза или другого землепользователя.

К согласованию прикладывается план землепользования в масштабе 1:10000 - 1:25000 с нанесенными полосами отвода земель для размещения насаждений. На плане землепользования приводится экспликация испрашиваемых к изъятию земель и другие необходимые сведения для решения вопросов об отводе земель. Оформление согласований допускается непосредственно на плановом материале. План землепользования подписывается главным (старшим) инженером-землеустроителем, руководителями колхозов, совхозов или других хозяйств и представителем заинтересованной в отводе организации.

5.6. На стадии предварительного согласования места расположения насаждений в соответствии с "Инструкцией о порядке возмещения землепользователям убытков, причиненных изъятием или временным занятием земельных участков, а также потерь сельскохозяйственного производства, связанных с изъятием земель для несельскохозяйственных нужд", утвержденной Минсельхозом СССР, Минфином СССР и Минюстом СССР 14 мая 1975 г., определяются убытки землепользователей и потери сельскохозяйственного производства.

Возмещению подлежат стоимость незавершенного производства (вспашки, внесения удобрений, посева и других работ), стоимость урожая сельскохозяйственных культур, а также другие убытки землепользователей, связанные с изъятием земельных участков.

Стоимость незавершенного производства определяется фактическими затратами на выполнение землепользователем работы по нормам выработки и расценкам на отдельные виды этих сельскохозяйственных работ, а также стоимостью высеянных семян, органических и минеральных удобрений, внесенных в почву, но не использованных в связи с изъятием земельного участка.

Земельные участки, занятые сельскохозяйственными культурами, отводятся дорожным организациям, как правило, после уборки урожая.

В исключительных случаях при отводе земельного участка до уборки урожая возмещается его стоимость при условии выполнения к моменту отвода (занятия) на этом участке основного комплекса агротехнических мероприятий по возделыванию соответствующей сельскохозяйственной культуры, которая определяется исходя из средней за последние 5 лет урожайности этой культуры в хозяйстве и закупочных цен, действующих в данной зоне. По кормовым культурам, не имеющим закупочных цен, урожай переводится на кормовые единицы, и его стоимость определяется по закупочной цене овса. В этом случае стоимость незавершенного производства не возмещается.

Затраты, связанные с возмещением убытков, причиненных землепользователям, предусматриваются в смете на создание насаждений.

В целях сохранения сельскохозяйственных угодий, а также обеспечения необходимого уровня сельскохозяйственного производства и в соответствии со ст. 19 Основ земельного законодательства Союза ССР и союзных республик при изъятии сельскохозяйственных угодий для несельскохозяйственных нужд предприятия, организации и учреждения возмещают (помимо возмещения убытков землепользователям) потери сельскохозяйственного производства в размере стоимости освоения равновеликой площади земель с учетом проведения на вновь осваиваемых землях мероприятий по их окультуриванию и повышению плодородия почв.

Стоимость освоения новых земель взамен изымаемых для несельскохозяйственных нужд определяется исходя из нормативов, установленных Советом Министров РСФСР по согласованию с Госпланом СССР, Госагропромом СССР и Министерством финансов СССР (см. Приложение 7).

Для определения убытков землепользователей и потерь сельскохозяйственного производства, связанных с изъятием земельных участков, исполнительным комитетом районного (городского) Совета народных депутатов образуется оценочная комиссия в составе члена районного (городского) Совета народных депутатов - председатель, государственного районного инспектора по использованию и охране земель, представителей финансового и коммунального отделов райисполкома (горисполкома), сельского (поселкового) Совета народных депутатов, землепользователя, из земель которого производится изъятие участка, представителя организации, заинтересованной в отводе земельного участка, а также представителей других органов по усмотрению исполкома районного (городского) Совета народных депутатов.

5.7. Материалы по предварительному согласованию места расположения насаждений объединяются в землеустроительное дело, которое направляется в райисполком (горисполком) для рассмотрения. Землеустроительное дело заводится в целом на объект независимо от количества землепользователей, у которых изымается земля. Райисполком рассматривает представленные материалы и принимает решение о согласовании места расположения насаждений и примерных размеров намечаемой к изъятию площади.

5.8. Материалы о согласовании места расположения насаждений, указанные в п. 5.7, направляются на заключение архитектурных и сельскохозяйственных органов автономной республики, края, области, а также главного государственного инспектора по использованию и охране земель.

5.9. Советы Министров автономных республик, крайисполкомы, облисполкомы с учетом полученных заключений рассматривают материалы предварительного согласования и принимают решение по этому вопросу.

Решение о согласовании места расположения насаждений является основанием для разработки проекта.

5.10. После утверждения средств на его финансирование заинтересованная дорожная организация направляет в райисполком (горисполком) заявку о предоставлении земельных участков.

К ходатайству о предоставлении земельных участков прилагаются следующие документы: материалы предварительного согласования места расположения насаждений, соответствующие документы о финансировании строительства, рабочий проект (предложения по отводу земель для создания насаждений).

Предложения по отводу земель для создания насаждений должны содержать сведения о народнохозяйственном значении автомобильной дороги, ущербе от снежных заносов, обоснование создания насаждений и эффективности их устройства, схемы проектируемых насаждений, расчеты площадей изъятия земель, экспликацию изымаемых под лесонасаждения земель как в целом по автомобильной дороге, так и в пределах каждого землепользователя, рекомендации по использованию земель, заключенных между дорогой и насаждениями, сборный план дороги в масштабе 1:10000 - 1:50000 с запроектированными насаждениями.

5.11. Оформление предоставления земель осуществляется главными (старшими) инженерами-землеустроителями производственных управлений сельского хозяйства рай(гор)исполкомов или государственными проектными институтами по землеустройству (гипроземами) системы Госагропрома СССР по договорам с дорожными организациями.

5.12. По заключенным договорам перечисленные в п. 5.11 организации обеспечивают подготовку землеустроительного дела на предоставление земельных участков. Проводятся согласования с землепользователями и с соответствующими организациями, в ведении которых находятся землепользователи. Изъятие участков из земель, находящихся в пользовании колхозов, может производиться только с согласия общих собраний членов колхозов или собраний уполномоченных. Уточняются убытки землепользователей и потери сельскохозяйственного производства, связанные с изъятием земельных участков, в порядке, изложенном в п. 5.6.

По материалам о предоставлении земельных участков должны быть получены заключения государственного районного инспектора по использованию и охране земель и главного архитектора города (районного архитектора) о целесообразности предоставления земельного участка. В землеустроительное дело, помимо материалов, указанных в п. 5.10, следует включать план земель колхоза, совхоза или другого землепользователя с нанесенными на него границами земельных угодий, полей севооборотов, земельных участков, намеченных к предоставлению, и эксплуатацию земельных угодий хозяйства, из земель которого изымается участок, и предоставляемого участка (участков). По подготовленным материалам райисполком (горисполком) принимает решение о необходимости предоставления земельных участков и условиях их отвода.

5.13. Организация, занимающаяся подготовкой землеустроительного дела, направляет его на заключение республиканским (АССР), краевым, областным органам строительства и архитектуры сельского хозяйства. С учетом полученных заключений готовится проект решения Совета Министров автономной республики, крайисполкома, облисполкома.

5.14. Совет Министров автономной республики, крайисполком, облисполком рассматривают землеустроительное дело и принимают решение о предоставлении земельных участков.

При предоставлении земельных участков, связанных с изъятием орошаемых и осушенных земель, пашни, земельных участков, занятых многолетними плодовыми насаждениями и виноградниками, решение о предоставлении земельных участков должно приниматься Советом Министров РСФСР.

В этих случаях Совет Министров автономной республики, крайисполком, облисполком докладную записку Совету Министров РСФСР, свое решение и землеустроительное дело направляют на заключение в Госагропром РСФСР.

Госагропром РСФСР рассматривает материалы об отводе земельных участков, согласовывает с заинтересованными министерствами и ведомствами, из земель хозяйств которых производится изъятие земельных участков, вопросы отвода земель и со своим заключением направляет их в Совет Министров РСФСР.

5.15. Приступать к созданию насаждений на представленных распоряжением Совета Министров РСФСР или решением Совета Министров автономной республики, крайисполкома, облисполкома в пользование земельных участков можно лишь после установления соответствующими землеустроительными органами (см. п. 5.11) границ этих участков на местности и выдачи государственных актов на право пользования землей.

Составление и выдача государственных актов на право пользования землей производятся в соответствии с "Инструкцией о порядке составления, выдачи (замены) и хранения государственных актов на право пользования землей", утвержденной Министерством сельского хозяйства СССР 7 сентября 1976 г. на основании Распоряжения Совета Министров СССР от 26 марта 1975 г. N 657р.

Государственные акты на право пользования землей, предоставленной в бессрочное пользование, выдаются исполнительными комитетами районных (городских) Советов народных депутатов в пределах каждого района.

5.16. Отвод земельных участков под насаждения на местности и выдача государственных актов производятся по мере фактической необходимости после уборки выращенного на них урожая. В автономных республиках, краях, областях и административных районах, приведенных в Приложении 16, земельные участки выделяются не позднее чем за год до посадки с целью качественного проведения подготовки почвы. На южных черноземах и в зоне каштановых почв земли отводятся с учетом необходимости подготовки почвы в течение 2 лет. В автономных республиках, краях, областях и административных районах, не указанных в Приложении 16, земельные участки под посадку будущего года отводятся до 1 сентября текущего года.



6. ПОРЯДОК УТВЕРЖДЕНИЯ ПРОЕКТОВ



6.1. Проекты снегозащитного, декоративного и противоэрозионного озеленения строящихся и реконструируемых дорог, входящие в проект строительства (реконструкции), рассматриваются и утверждаются в установленном порядке.

6.2. Проекты озеленения существующих автомобильных дорог рассматриваются и утверждаются управлениями автомобильных дорог, а также производственными управлениями по строительству и эксплуатации автомобильных дорог автономных республик, краев и областей.

6.3. Рабочие проекты озеленения подвергаются ведомственной экспертизе и подлежат утверждению в порядке, предусмотренном Постановлением ЦК КПСС и Совета Министров СССР "О мерах по дальнейшему улучшению проектно-сметного дела" от 30 марта 1981 г.











Приложение 1



ОБОСНОВАНИЕ НАИВЫГОДНЕЙШЕГО РАСЧЕТНОГО ОБЪЕМА СНЕГОПРИНОСА

ДЛЯ ПРОЕКТИРОВАНИЯ СНЕГОЗАЩИТНЫХ НАСАЖДЕНИЙ

АВТОМОБИЛЬНЫХ ДОРОГ



Способ определения наивыгоднейшего расчетного объема снегоприноса разработан ЦНИИ МПС (Д.М. Мельник <1>) и ЦНИИС Минтрансстроя (В.Н. Ляховский <2>) в конце 50-х годов. Заключается он в следующем.

--------------------------------

<1> Мельник Д.М. Предупреждение снежных заносов на железных дорогах. М.: Транспорт, 1966, с. 243 (Труды ЦНИИ МПС; Вып. 313).

<2> Ляховский В.Н. Методика определения максимального и расчетного расходов снега при проектировании защиты пути от снежных заносов. М.: ЦНИИС, 1958 (сообщение 140).



В случае, когда мероприятия запроектированы на задержание максимального объема приносимого снега, затраты на создание и эксплуатацию их достигают максимальной величины. Если мероприятия запроектированы на задержание сравнительно небольшого расхода снега, эти затраты будут незначительными, но зато при превышении расчетного объема снегоприноса потребуются большие затраты на задержание избыточного объема снега другими средствами.

Варианты с более мощной основной защитой характеризуются большими ежегодными затратами  по содержанию основной защиты и меньшими ежегодными затратами  по задержанию избыточного объема снега дополнительными средствами защиты.

Варианты с менее мощной основной защитой, наоборот, характеризуются меньшими ежегодными затратами  и большими .

Эти условия определяют характер изменения приведенных к начальному году затрат  и  и их суммы  в зависимости от годовых расходов снега различной вероятности превышения, что схематически показано на рис. 1. Наиболее выгодным является такое значение расчетного расхода  (м3/м) и вероятности его превышения P, %, при которых сумма приведенных строительно-эксплуатационных затрат Э будет минимальной:



.



Примечание. Как показано на рис. 1, этому минимуму соответствует ордината .





Рис. 1. Изменение затрат при годовых расходах снега

различной вероятности превышения:

1 - приведенные к начальному году затраты ;

2 - приведенные к начальному году затраты ;

3 - суммарные затраты



Определение наивыгоднейшего расчетного объема снегоприноса производится в следующем порядке:

1. По данным гидрометеослужбы строят кривую обеспеченности объемов снегоприноса (кривая вероятности превышения максимального расхода снега) для района, в котором определяют наивыгоднейший расчетный объем снегоприноса (см. Приложение 2).

2. Выбирают схемы снегозащитных насаждений для различных объемов снегоприноса, наблюдающихся в районе.

Для каждой схемы насаждений с учетом местных условий определяют суммарные приведенные затраты  на создание и выращивание 1 км насаждений и уход за ними в течение 30-летнего периода в соответствии с разделом 3.4 данных Указаний.

Пользуясь полученными данными о суммарных приведенных затратах для каждой схемы насаждений (соответствующей определенному объему снегоприноса) и построенной ранее кривой обеспеченности снегоприноса, строят график зависимости между стоимостью насаждений и вероятностью превышения объемов снегоприноса.

3. Для тех же объемов снегоприноса, для которых были выбраны схемы снегозащитных насаждений, намечают способы дополнительной защиты (щиты, заборы), которые могут быть использованы для усиления снегозащитных насаждений в те зимы, когда фактический объем снегоприноса будет больше расчетного.

Для каждого из намеченных способов дополнительной защиты подсчитывают суммарные приведенные затраты (за тот же период, что и для насаждений) на 1 км снегозащитной линии. Пользуясь полученными стоимостными данными, строят кривую стоимости дополнительной защиты . Учитывая, что затраты на дополнительную защиту, предназначенную для задержания избыточного над расчетным приноса снега, имеют не достоверный, а вероятный характер, значения  умножают на величину P, так как в этом случае принимается, что ежегодные расходы по дополнительной защите производятся не полностью, а частично.

4. Кривая стоимости дополнительной защиты наносится на тот же график, что и кривая стоимости насаждений. Затем в том же масштабе строится суммарная кривая затрат на основную и дополнительную защиту, ординаты которой получают, суммируя ординаты первых двух кривых.

В качестве наиболее выгодного расчетного объема снегоприноса принимается объем, соответствующий минимуму суммы затрат на насаждения и дополнительную защиту. Минимум суммы затрат соответствует также определенному проценту превышения P, устанавливаемому по тому же графику, на который нанесены упомянутые выше кривые.

Указанная вероятность превышения P и должна приниматься в основу расчетов при проектировании снегозащитных насаждений автомобильных дорог.

При определении наивыгоднейшего расчетного объема снегоприноса необходимо иметь в виду следующее. Поскольку в расчетах используется большое количество разнохарактерных данных, зависящих от местных природных условий (размеры и характер метелевого переноса, лесорастительные условия и т.д.), а также от экономических факторов (цены на материалы, стоимость возмещения затрат в связи с изъятием земель из сельскохозяйственного пользования и др.), которые могут быть весьма различными в разных зонах республики, не следует производить единый расчет для очень крупных районов. Например, не следует делать общий расчет для всей территории РСФСР. Расчет следует выполнять отдельно для каждого района, отличающегося от других применяемыми конструкциями насаждений, ценами на материалы для снегозащитных устройств, величиной возмещаемых потерь, вызванных изъятием земель из сельскохозяйственного производства, урожайностью сельскохозяйственных культур на полях, прилегающих к насаждениям, ценам на сельскохозяйственную продукцию и т.д.

Определение наивыгоднейшего расчетного объема снегоприноса для района с интенсивной метелевой деятельностью приведено ниже.

Пример. Требуется определить наивыгоднейший расчетный объем снегоприноса для проектирования снегозащитных насаждений с наиболее заносимой стороны автомобильной дороги, проложенной в юго-западной части Алтайского края в районе г. Рубцовска. Задача сводится к определению вероятности превышения объемов снегоприноса (P, %), которую нужно принимать в расчет при проектировании насаждений, чтобы обеспечить наиболее выгодное в экономическом отношении решение.

Для вычислений используются данные об объемах переноса снега в районе метеостанции г. Рубцовска за 15 зим для четырех румбов (СВ, В, ЮВ, Ю) с наибольшим суммарным объемом снегоприноса к той стороне дороги, для которой надо запроектировать насаждения (табл. 1) <*>.

--------------------------------

<*> Данные взяты из Указаний по изысканию и проектированию защитных лесонасаждений вдоль линий железных дорог СССР. М.: Транспорт, 1974.



Таблица 1



──────────┬───────────────────────────────────────────┬───────────

Зимы, годы│   Объемы переноса снега по румбам, м3/м   Суммарный

          ├──────────┬──────────┬──────────┬──────────┤объем, м3/м

              СВ        В         ЮВ        Ю

──────────┼──────────┼──────────┼──────────┼──────────┼───────────

 1953/54       -      56,3        5,3     433,5      495,1

 1954/55     42,6       -         0,7     453,6      496,9

 1955/56     56,8       -         6,1     494,6      557,5

 1956/57    36,3       -        52,6     495,7      616,4

 1957/58       -       4,2       15,4     596,8      584,2

 1958/59       -        -         7,7      57,5       65,2

 1959/60     13,4       -          -      208,8      222,2

 1960/61     6,9       -          -      108,4      115,2

 1961/62      9,8       -          -       33,7       43,5

 1962/63     79,4       -          -      149,0      228,4

 1963/64      6,4       -          -      230,1      236,5

 1964/65     2,6       -          -       73,5       76,1

 1965/66      5,2       -          -       44,6       49,8

 1966/67      4,3       -          -      292,1      296,4

 1967/68     21,7       -         0,7      83,1      105,5



Затем подсчитываются суммарные объемы снегоприноса по указанным румбам, которые используются для вычисления статистических показателей и построения кривой обеспеченности снегоприносов в соответствии с методикой, изложенной в Приложении 2 (рис. 2).





Рис. 2. Кривая обеспеченности объемов снегоприноса

по данным метеостанции г. Рубцовска Алтайского края



Данные о приведенных затратах на насаждения и снегозащитные устройства (на 1 км снегозащитной линии), выбранные для условий настоящего примера, сведены в табл. 2. В этой же таблице приведены суммарные затраты на оба вида защиты.



Таблица 2



───────┬────────┬───────────────┬─────────┬────────────┬──────────┬──────────

Объем  │Превы-  │Принятая схема │Приве-   │Принятая    │Приве-    │Суммарные

снего- │шение P,│ снегозащитных │денные   │схема защиты│денные    │приведен-

приноса│соответ-  насаждений   │затраты  │с помощью   │затраты   │ные

W, м3/м│ствующее│   (основная   │R , руб. │щитов и     │R , руб., │затраты Э,

       данному    защита)    │ н       │заборов     │ д        │руб., на

       │W на                   │(с учетом│(дополни-   │умноженные│основную

       │кривой                 │платы за │тельная     │на процент│и дополни-

       │обеспе-               │занятие  │защита)     │превышения│тельную

       │ченности│               │земли и              │R   P     │защиту

       │(см.                   │прибыли              │ д           R   P

       │рис. 3),│               │за счет              │-----           д

       │%                      │повышения│            │ 100      │R  + -----

                              │урожай-                        │ н    100

                              │ности)

───────┼────────┼───────────────┼─────────┼────────────┼──────────┼──────────

   50     90   │ Четырехрядная │   237   │ Один ряд      8525      8762

               │лесная полоса           │щитов. Одна │

                                       │перестановка│

  150     70   │ Восьмирядная     770   │ Один ряд      7431      8201

               │лесная полоса           │щитов. Три

                                       │перестановки│

  300     40   │ Две полосы:     1874   │ Один ряд      5980      7854

               │первая -                │щитов. Шесть│

               │семирядная,             │перестановок│

               │вторая -

               │пятирядная

  600      8   │ Четыре полосы:│  4734   │ Два ряда      2988      7722

               │первая, вторая │         │щитов. Шесть│

               │и третья -              │перестановок│

               │семирядные,

               │четвертая -

               │пятирядная

  935      1   │ Пять полос:     7279   │ Шесть рядов│    632      7911

               │первая, вторая,│         │щитов. Одна │

               │третья,                 │перестановка│

               │четвертая -

               │семирядные,

               │пятая -

               │пятирядная



На основании данных табл. 2 построены кривые затрат для основной защиты (насаждения) и дополнительной защиты (снегозащитные устройства), а также кривая суммарных затрат (рис. 3). Минимум суммарных затрат соответствует 8% вероятности превышения.





Рис. 3. Кривые затрат:

1 - на основную защиту (лесонасаждения);

2 - на дополнительную защиту (заборы и щиты);

3 - суммарная кривая на оба вида защиты











Приложение 2



МЕТОДИКА ОПРЕДЕЛЕНИЯ РАСЧЕТНОГО СНЕГОПРИНОСА

ЗАДАННОЙ ОБЕСПЕЧЕННОСТИ



В основу аналитического метода расчета годового снегоприноса к линии защиты положены труды Всесоюзного научно-исследовательского института железнодорожного транспорта (Д.М. Мельник), Всесоюзного научно-исследовательского института транспортного строительства (В.Н. Ляховский) и накопленный опыт проектно-изыскательских работ института "Союзгипролесхоз" по защите автомобильных дорог от снежных заносов.

Сведения метеостанций по ветровому режиму преобразовывают в объемы переносимого снега на основании установленной Д.М. Мельником зависимости между осредненной интенсивностью горизонтального переноса снега и скоростью ветра на высоте флюгера:



,



где i - интенсивность горизонтального переноса снега, м3/м x ч;

C - коэффициент пропорциональности, величина которого зависит от плотности снега в метелевых сугробах;

v - скорость ветра на высоте флюгера, м/с.

Для большей части европейской территории СССР (кроме восточных и юго-восточных районов), где плотность снега равна 0,25 т/м3, коэффициент пропорциональности C принимается в размере 0,00031; для районов Сибири, востока и юго-востока европейской части СССР - в размере 0,00026.

Количество переносимого снега W за время действия t метелевого ветра определенного направления можно вычислить по формуле



W = it.



Практически для расчета снегоприноса из журналов наблюдений метеостанции выбирают сведения по скорости и продолжительности ветров не менее чем за 10 подряд идущих зим при определенных погодных условиях (температура воздуха ниже 0 °C, скорость ветра на высоте флюгера более 6 м/с, высота снежного покрова не менее 10 см). Принятая в расчетах продолжительность периода наблюдений (не менее 10 зим) позволяет избежать экстраполяции при определении годового расчетного снегоприноса принятой обеспеченности.

Выбранные из журналов наблюдений метеоданные записывают в форму, приведенную в табл. 1 (Приложение 2), а затем случаи ветра группируют по направлениям и скоростям (табл. 2 Приложения 2).



Таблица 1



                 Метеорологические элементы зимы 198 /8  г.

           по наблюдениям метеостанции _________________________



───────────────────────────────────────────────────────────────────────────

                              Ноябрь 198  г.

                              --------------

                                 (месяц)

───────┬─────────┬──────────────────────────────────────────────┬──────────

 Числа │Средне-    Направление и скорость ветра, м/с, в часы     Высота

месяца │суточная                  наблюдений                  │ снежного

       │темпера- ├────┬────┬─────┬─────┬─────┬──────┬──────┬────┤ покрова,

       │тура, °C │ 0  │ 3    6    9  │ 12    15    18  │ 21 │    см

───────┼─────────┼────┼────┼─────┼─────┼─────┼──────┼──────┼────┼──────────

   8     -1,7   │ -  │ -    -  │ЮЗ-6 │З-8  │З-7     -   │ -      10

   9     -4,9   │ -  │ -  │ЮЮЗ-6│ЮЮЗ-7│ЮЗ-12│ЮЗ-9  │ЮЮЗ-6 │ -      10

  12     -6,8   │ -  │ -  │ЮЗ-7 │ЮЗ-8 │З-12 │ЮЗ-9  │ЮЗ-7  │ -      12

  14     -6,2   │З-6 │ЮЗ-7│ЮЗ-6 │ЮЮВ-6│ЮВ-8 │ЮЮВ-10│ЮЮВ-7 │ -      12

  27   │ -10,1   │ -  │ -  │ЮЗ-6 │ЮЗ-7 │ЮЗ-9 │Ю-10  │Ю-8   │ЮЗ-6│    19

  28     -7,0   │ЮЗ-6│ЮЗ-7│ЮЮВ-7│ЮЮВ-9│ЮВ-13│ЮВ-12 │ЮЮВ-10│Ю-8 │    19











Таблица 2



        Повторяемость метелевых ветров по направлениям и скоростям

           в зиму 1986/87 г. (метеостанция ___________________)



───────────┬───────────────────────────────────────────────────────────────

 Скорость         Повторяемость ветров по направлениям (в случаях)

  ветра,   ├───────┬───────┬───────┬───────┬───────┬───────┬───────┬───────

   м/с        С      СВ     В      ЮВ     Ю      ЮЗ     З      СЗ

───────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────

     6        1      -      1      3      3      3      -      -

     7        -      -      4      6      4      4      -      -

     8        -      -      2      4      3      4      -      -

     9        -      -      3      1      4      2      -      -

    10        -      -      -      1      1      1      -      -

    11        -      -      -      -      1      1      -      -

    12        -      -      2      1      1      1      -      -

    13        -      -      -      -      -      -      -      -

    14        -      -      1      -      -      -      -      -

    15        -      -      -      1      -      -      -      -

    16        -      -      1      -      -      -      -      -

    17        -      -      -      -      -      -      -      -

    18        -      -      -      -      -      -      -      -

    19        -      -      -      -      -      -      -      -

    20        -      -      -      -      -      -      -      -



При заполнении формы (см. табл. 2) разноску следует производить по восьми основным румбам. Случаи ветра, приходящиеся на промежуточные румбы, делят примерно пополам и относят к соседним основным направлениям. Это упрощение облегчает последующие расчеты и не имеет практического значения для конечных результатов <1>.

--------------------------------

<1> Определение расчетного объема снегоприноса можно осуществлять с помощью ЭВМ по специально разрабатываемым программам.



На основании таблиц повторяемости метелевых ветров, составленных на каждую зиму, и таблиц расчетных объемов снегоприноса в зависимости от скорости ветра на высоте флюгера и повторяемости метелевых ветров (см. Приложение 18) рассчитывают объемы переноса снега за каждую зиму по всем основным направлениям ветра (табл. 3). Для этого из табл. 2 данного приложения в форму ведомости объемов переноса снега (см. табл. 3) переписывают значения повторяемости t соответствующих скоростей ветра, а по таблицам Приложения 18 определяют расчетный снегоперенос W. Следует иметь в виду, что таблицы расчетных объемов снегопереноса составлены для снега плотностью 0,25 и 0,30 т/м3 при восьми срочных наблюдениях за ветром на метеостанциях. Если на метеостанции имеются многолетние данные (не менее чем за 5 - 7 лет) по плотности снежных отложений в предвесенний (февральский) период и средние их значения не совпадают с принятыми в таблицах, в расчеты вводится поправка на фактическую плотность снега. Для этого табличные значения снегопереноса умножаются на коэффициент, равный отношению плотности снега, принятого в таблице, к средней плотности по данным метеостанции. В случае использования для расчетов сведений метеостанций по ветру при четырех срочных наблюдениях в сутки продолжительность каждого случая принимается равной 6 ч, поэтому табличные значения снегопереноса следует увеличить в 2 раза.



Таблица 3



           Ведомость объемов переноса снега W за зиму 1986/87 г.

       по основным направлениям ветра (метеостанция _______________)



────────┬──────────────────────────────────────────────────────────────────

Скорость│        Объемы переноса снега, м3/м, по направлениям ветра

ветра v,├────────┬───────┬───────┬────────┬────────┬───────┬───────┬───────

  м/с      С      СВ      В      ЮВ      Ю      ЮЗ      З     СЗ

        ├───┬────┼──┬────┼───┬───┼───┬────┼───┬────┼──┬────┼───┬───┼───┬───

        │ t │ W  │t │W   │ t │W  │ t │W   │ t │ W  │t │W   │ t │W  │ t │W

             С │  СВ   │ В │   │ ЮВ │     Ю │  │ ЮЗ │   │ З │   │ С

────────┼───┼────┼──┼────┼───┼───┼───┼────┼───┼────┼──┼────┼───┼───┼───┼───

    6   │ 1 │0,2 │- │ -  │ 1 │0,2│ 3 │0,6 │ 3 │0,6 │3 │0,6 │ - │ - │ - │ -

    7   │ - │ -  │- │ -  │ 4 │1,3│ 6 │1,9 │ 4 │1,3 │4 │1,3 │ - │ - │ - │ -

    8   │ - │ -  │- │ -  │ 2 │1,0│ 4 │1,9 │ 3 │1,4 │4 │1,9 │ - │ - │ - │ -

    9   │ - │ -  │- │ -  │ 1 │0,7│ 1 │0,7 │ 4 │2,7 │2 │1,4 │ - │ - │ - │ -

   10   │ - │ -  │- │ -  │ - │ - │ 1 │0,9 │ 1 │0,9 │1 │0,9 │ - │ - │ - │ -

   11   │ - │ -  │- │ -  │ - │ - │ - │ -  │ 1 │1,2 │1 │1,2 │ - │ - │ - │ -

   12   │ - │ -  │- │ -  │ 2 │ - │ 1 │1,6 │ 1 │1,6 │1 │1,6 │ - │ - │ 1 │1,6

   13   │ - │ -  │- │ -  │ - │ - │ - │ -  │ - │ -  │- │ -  │ - │ - │ - │ -

   14   │ - │ -  │- │ -  │ 1 │2,6│ - │ -  │ - │ -  │- │ -  │ - │ - │ - │ -

   15   │ - │ -  │- │ -  │ - │ - │ 1 │3,1 │ - │ -  │- │ -  │ - │ - │ - │ -

   16   │ - │ -  │- │ -  │ 1 │3,8│ - │ -  │ - │ -  │- │ -  │ - │ - │ - │ -

   17   │ - │ -  │- │ -  │ - │ - │ - │ -  │ - │ -  │- │ -  │ - │ - │ - │ -

────────┼───┼────┼──┼────┼───┼───┼───┼────┼───┼────┼──┼────┼───┼───┼───┼───

Итого:  │ - │0,2 │- │ -  │ - │9,6│ - │10,7│ - │9,7 │- │8,9 │ - │ - │ - │1,6









Расчетные объемы снегопереноса за сезон  по направлениям ветра определяются суммированием снегопереноса при всех скоростях метелевого ветра данного направления и указываются в итоге ведомости (см. табл. 3). Они служат основой для вычисления объемов снегоприноса с каждой стороны участка автомобильной дороги, которые представляют собой геометрическую сумму расчетных объемов снегоприноса по всем румбам, относящихся к определенной стороне дороги данного направления. Например, для участка дороги с направлением С-Ю объем снегоприноса с левой стороны дороги выразится уравнением



,



а с правой



.



Практически итоговые объемы переноса снега по направлениям ветра, указанные в табл. 4, умножаются на коэффициенты, равные величине синуса угла подхода метелевых ветров к линии автомобильной дороги. Полученные результаты суммируются отдельно с левой и правой стороны дороги. При изменении направления дороги на обратное левая и правая стороны дороги меняются местами. Это учитывается в табл. 4.



Таблица 4



              Расчет объемов снегоприноса за зиму 1986/87 г.

               с левой и правой сторон дороги при различном

                 ее направлении относительно стран света

                    (метеостанция ___________________)



                                     ┌─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐

                                     │ W   │ W   │ W   │ W   │ W   │ W   │ W   │ W

                                       С    СВ  В    ЮВ │  Ю    ЮЗ │  З    СЗ │

                                     │ --- │ --- │ --- │ ----│ --- │ --- │ --- │ --- │

                                     │ 0,2 │  -  │ 9,6 │ 10,7│ 9,7 │ 8,9 │  -  │ 1,6 │

                                     └─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘

───────┬─────────────────┬─────────────────────┬──────────────────────┬───────────────

Направ-       С-Ю               СВ-ЮЗ                  В-З              ЮВ-СЗ

ление

дороги │

───────┼────────┬────────┼───────────┬─────────┼───────────┬──────────┼───────┬───────

Сторона│  левая │ правая │   левая   │ правая     левая     правая  │ левая │правая

снего- │

приноса│

───────┼──────┬─┼──────┬─┼──────┬────┼─────┬───┼──────┬────┼──────┬───┼─────┬─┼─────┬─

sin W  │0,7W  │ │0,7W  │ │0,7W  │6,7 │0,7W │0  │0,7W  │7,5 │0,7W  │1,1│0,7W │ │0,7W │

           СВ│ │    ЮЗ│ │    В │        З│       ЮВ│        СЗ│       Ю│ │    С│

             │ │      │ │                                          │ │

       │W     │ │W     │ │W     │10,7│W    │1,6│W     │9,7 │W     │0,2│W    │ │W

       │ В    │ │ З    │ │ ЮВ       │ СЗ     │ Ю        │ С       │ ЮЗ  │ │ СВ

             │ │      │ │                                          │ │

       │0,7W  │ │0,7W  │ │0,7W  │6,8 │0,7W │0,1│0,7W  │6,2 │0,7W  │0  │0,7W │ │0,7W │

           ЮВ│ │    СЗ│ │    Ю        С│       ЮЗ│        СВ│       З│ │    В│

───────┼──────┼─┼──────┼─┼──────┼────┼─────┼───┼──────┼────┼──────┼───┼─────┼─┼─────┼─

SUM    │SUM   │ │SUM   │ │SUM   │24,2│SUM  │1,7│SUM   │23,4│SUM   │1,3│SUM  │ │SUM

───────┼──────┴─┼──────┴─┼──────┴────┼─────┴───┼──────┴────┼──────┴───┼─────┴─┼─────┴─

Сторона│ правая │ левая    правая     левая    правая     левая   │правая │ левая

снего- │

приноса│

───────┼────────┴────────┼───────────┴─────────┼───────────┴──────────┼───────┴───────

Направ-       Ю-С               ЮЗ-СВ                  З-В              СЗ-ЮЗ

ление

дороги │



Продолжение табл. 4



───────┬──────────────────────┬──────────────────────┬─────────────────┬─────────────────

Направ-       ССВ-ЮЮЗ                ВСВ-ЗЮЗ            ВЮВ-ВСЗ          ЮЮВ-ССЗ

ление

дороги │

───────┼───────────┬──────────┼───────────┬──────────┼────────┬────────┼────────┬────────

Сторона│   левая     правая     левая     правая  │ левая  │ правая │ левая  │ правая

снего- │

приноса│

───────┼──────┬────┼──────┬───┼──────┬────┼──────┬───┼──────┬─┼──────┬─┼──────┬─┼──────┬─

sin W  │0,4W  │0   │0,4W  │3,6│0,4W  │3,8 │0,4W  │0  │0,4W  │ │0,4W  │ │0,4W  │ │0,4W

           СВ        ЮЗ│       В │        З │       ЮВ│ │    СЗ│ │    Ю │ │    С │

                                                   │ │      │ │      │ │

       │0,9W  │8,6 │0,9W  │0  │0,9W  │9,6 │0,9W  │1,4│0,9W  │ │0,9W  │ │0,9W  │ │0,9W

           В │        З       ЮВ│        СЗ│       Ю │ │    С │ │    ЮЗ│ │    СВ│

                                                   │ │      │ │      │ │

       │0,9W  │9,6 │0,9W  │1,4│0,9W  │8,7 │0,9W  │0,2│0,9W  │ │0,9W  │ │0,9W  │ │0,9W

           ЮВ│        СЗ│       Ю        С │       ЮЗ│ │    СВ│ │    З │ │    В │

                                                   │ │      │ │      │ │

       │0,4W  │3,9 │0,4W  │0,1│0,4W  │3,6 │0,4W  │0  │0,4W  │ │0,4W  │ │0,4W  │ │0,4W

           Ю        С │       ЮЗ│        СВ│       З │ │    В │ │    СЗ│ │    ЮВ│

───────┼──────┼────┼──────┼───┼──────┼────┼──────┼───┼──────┼─┼──────┼─┼──────┼─┼──────┼─

SUM    │SUM   │22,1│SUM   │5,1│SUM   │25,7│SUM   │1,6│SUM   │ │SUM   │ │SUM   │ │SUM

───────┼──────┴────┼──────┴───┼──────┴────┼──────┴───┼──────┴─┼──────┴─┼──────┴─┼──────┴─

Сторона│  правая     левая     правая     левая   │ правая │  левая │ правая │  левая

снего- │

приноса│

───────┼───────────┴──────────┼───────────┴──────────┼────────┴────────┼────────┴────────

Направ-       ЮЮЗ-ССВ                ЗЮЗ-ВСВ            ЗСЗ-ВЮВ          ССЗ-ЮЮВ

ление

дороги │



Расчеты объемов снегоприноса рекомендуется выполнять только для тех направлений дороги, на которых будут производиться изыскания с целью разработки проекта мероприятий (по каждой зиме отдельно).

Снегозащитные насаждения автомобильных дорог принято рассчитывать на задержание объемов переносимого снега заданной обеспеченности. Для этого строятся кривые вероятности превышения (обеспеченности) снегоприноса с левой и правой сторон дороги на основе применения методов математической статистики, используемых в гидрологических расчетах.

С целью построения этих кривых рассчитанные объемы снегоприноса за ряд последовательно идущих зим округляют до целых величин и группируют по направлениям отдельно по каждой стороне дороги. Для вычислений цифровой материал в статистических рядах располагают в убывающем порядке (табл. 5), а обеспеченность вычисленных по метеоданным величин снегоприноса определяют по таблице (см. Приложение 19), составленной на основании формулы Н.Н. Чегодаева:



,



где P - обеспеченность величины снегоприноса, %;

m - порядковый номер члена ряда величин снегоприноса, расположенных в убывающем порядке;

n - общее число членов ряда.




Таблица 5



         Расчет статистических показателей снегоприноса за ряд зим

          и параметров для построения биномиальной асимметричной

                           кривой обеспеченности

                   (метеостанция ____________________).

          Направление дороги ЮЗ-СВ (снегопринос с левой стороны)



────────┬─────────┬──────┬──────┬───────┬──────┬─────────┬─────────┬───────────────────────────

                                                  2│        3│

N зим,  │ Годы по │Объем │Обес- │     W │K  - 1│(K  - 1) │(K  - 1) │      Расчет ординат

ранжиро-  зимам  │снего-│печен-│      m│ m      m        m          биномиальной кривой

ванных           │при-  │ность │K  = --│                        ├──┬─────┬─────┬───────┬────

по               │носа, │P, %  │ m   W │                        │P,│  Ф  │ ФC  │ФC  + 1│W ,

снего-           │м3/м              о│                        │% │        v │  v    │ P

приносу │                                                                       │м3/м

────────┼─────────┼──────┼──────┼───────┼──────┼─────────┼─────────┼──┼─────┼─────┼───────┼────

   1    │ 1969/70 │  84    6,7 │ 2,15  │ 1,15 │  1,32      1,52  │ 1│ 2,68│ 1,77│ 2,77  │108

   2    │ 1969/70 │  79  │ 16,3 │ 2,02  │ 1,02 │  1,04      1,06  │ 3│ 2,08│ 1,37│ 2,37  │ 93

   3    │ 1967/68 │  46  │ 26,0 │ 1,18  │ 0,18 │  0,03      0,01  │ 5│ 1,77│ 1,17│ 2,17  │ 85

   4    │ 1970/71 │  45  │ 35,6 │ 1,15  │ 0,15 │  0,02      0,00  │10│ 1,32│ 0,87│ 1,87  │ 73

   5    │ 1965/66 │  37  │ 45,2 │ 0,95  │-0,05 │  0,00      0,00  │20│ 0,81│ 0,53│ 1,53  │ 60

   6    │ 1964/65 │  32  │ 54,8 │ 0,82  │-0,18 │  0,03     -0,01  │30│ 0,46│ 0,30│ 1,30  │ 51

   7    │ 1968/69 │  27  │ 64,4 │ 0,69  │-0,31 │  0,10     -0,03  │40│ 0,17│ 0,11│ 1,11  │ 43

   8    │ 1972/73 │  22  │ 74,0 │ 0,56  │-0,44 │  0,19     -0,09  │50│-0,08│-0,05│ 0,95  │ 37

   9    │ 1963/64 │  15  │ 83,6 │ 0,38  │-0,62 │  0,38     -0,24  │60│-0,33│-0,22│ 0,78  │ 30

  10    │ 1971/72 │   4  │ 93,3 │ 0,10  │-0,90 │  0,81     -0,73  │70│-0,58│-0,38│ 0,62  │ 24

────────┼─────────┼──────┼──────┼───────┼──────┼─────────┼─────────┤80│-0,85│-0,56│ 0,44  │ 17

n = 10  │SUM = 391│                           3,92      1,49  │90│-1,22│-0,80│ 0,20    8

                                                            │95│-1,49│-0,98│ 0,02    1

                                                            │97│-1,66│-1,10│-0,10    -



; ;

;



Объемы снегоприноса наносятся на клетчатку вероятностей (см. Приложение 17) в соответствии с вычисленной обеспеченностью (см. табл. 5) в принятом масштабе оси ординат. Сглаживание нанесенных точек достигается биномиальной кривой обеспеченности, положение которой на графике определяется тремя параметрами: среднеарифметическим значением объема снегоприноса за ряд зим , коэффициентом вариации объемов  и коэффициентом асимметрии .

Средняя величина снегоприноса за ряд зим




,



где  - объем снегоприноса за зиму с порядковым номером m в статистическом ряду;

n - общее число зим, включенное в расчеты.

Коэффициент вариации  и коэффициент асимметрии  вычисляют методом моментов:



;





где  - модульный коэффициент, равный отношению снегоприноса за зиму с порядковым номером m к средней величине снегоприноса за весь ряд зим



.



Включенный в расчеты ряд зим считается достаточным для установления средней расчетной величины снегоприноса в том случае, когда величина относительной средней квадратичной ошибки ее  не превышает 25 - 30%.

В случае, если относительная средняя квадратичная ошибка превышает указанные пределы, величина среднего снегоприноса, коэффициенты изменчивости и асимметрии приводятся к более длительному периоду, для чего в расчеты вводятся метеоданные по ветровому режиму за следующие зимы.

Если метеостанция не располагает достаточным числом лет наблюдений за ветром и при этом в расчетах не обеспечивается выполнение условия    25 (30)%, расчетная величина снегоприноса определяется на основании данных, имеющихся на метеостанции.

Относительная средняя квадратичная ошибка среднего снегоприноса за ряд зим



.



Ординаты кривой обеспеченности определяют по известным параметрам , ,  с использованием формулы



,



где  - ординаты для обеспеченности P;

- относительные отклонения ординат биномиальной кривой обеспеченности от середины (единицы) при  = 1,0% и заданном значении .

При этом значения  берутся в соответствии с вычисленным коэффициентом асимметрии  по таблице (см. Приложение 20).

Вычисленные значения  наносят на клетчатку вероятностей и соединяют кривой, которая должна пройти в соответствии с общим расположением ранее нанесенных на график точек снегоприноса, рассчитанных по данным метеостанции. Из-за возможных больших ошибок вычисления коэффициента асимметрии  это условие может быть нарушено. В таких случаях рекомендуется путем изменения соотношения параметров  за счет коэффициента асимметрии подобрать кривую, удовлетворяющую указанному условию. Допустимо любое соотношение  и , лишь бы кривая обеспеченности соответствовала точкам снегоприноса, рассчитанным по данным метеостанции.

По кривой в соответствии с заданной обеспеченностью определяют годовой расчетный снегопринос, на задержание которого проектируются насаждения. На каждом графике, составленном по направлениям автомобильной дороги, показывают кривые обеспеченности с левой и правой сторон.











Приложение 3



ПЛАН РАЗМЕЩЕНИЯ СНЕГОЗАЩИТНЫХ НАСАЖДЕНИЙ













Приложение 4



ФОРМА ОПИСАНИЯ ПОЧВЕННОГО РАЗРЕЗА



                    Наименование проектной организации



                 Описание почвенного разреза N __________



1. Управление дороги (автодор) ____________________________________________

2. ДРСУ ___________________________________________________________________

3. Наименование дороги ____________________________________________________

4. Привязка разреза _______________________________________________________

                                   (км, ПК, сторона дороги)

5. Общий рельеф ___________________________________________________________

                            (в горах - высота над уровнем моря)

6. Элемент мезорельефа, на котором заложен разрез _________________________

___________________________________________________________________________

        (склон, вершина, гребень, седловина, равнина, пойма и т.д.)

7. Экспозиция _________________________, крутизна _________________________

8. Микрорельеф ____________________________________________________________

9. Угодье и его культурное состояние ______________________________________

10. Состояние поверхности _________________________________________________

                            (каменистость, задернение, проявление эрозии

                                              и т.д.)

11. Растительный покров ___________________________________________________

                        (тип условий местопроизрастания, ассоция, сорняки,

                                   степень засоренности и т.д.)

12. Глубина верхней и нижней границы, см __________________________________



────────────────┬─────────────┬───────┬──────┬──────┬──────────┬───────────

   Вскипания      Скоплений  │Легко- │Желе- │Пятен │ Глеевого   Очень

────────┬───────┼──────┬──────┤раство-│зистых│огле- │горизонта │ плотного

 слабое │сильное│CaCO  │гипса │римых  │выде- │ения            │и плотного

                   3 │      │солей  │лений │                │горизонтов

               ├──────┴──────┤

                   форма

               │ образования │

────────┼───────┼─────────────┼───────┼──────┼──────┼──────────┼───────────







13. Уровень грунтовых вод и их минерализация ______________________________

14. Капиллярная кайма _____________________________________________________

15. Почвообразующая и подстилающая порода _________________________________

___________________________________________________________________________

16. Полевое название почвы ________________________________________________

___________________________________________________________________________

17. Процент площади, занимаемой описываемой почвой в выделе _______________

___________________________________________________________________________

18. Название компонентов комплекса или сочетания и занимаемый  ими  процент

    площади _______________________________________________________________

19.   Общая    производительная    характеристика    почвы,    рекомендация

    по использованию ______________________________________________________

20. Окончательное определение почвы _______________________________________

___________________________________________________________________________

___________________________________________________________________________

21. Описание прикопок _____________________________________________________

                       (привязка, N, полное название почвы, генетические

___________________________________________________________________________

         горизонты, их мощность, краткая характеристика признаков,

___________________________________________________________________________

                      подтверждающих название почвы)

___________________________________________________________________________

___________________________________________________________________________

22. Схема-чертеж положения разреза



Почвовед ________________________             "   " _______________ 198  г.

           (подпись разборчиво)



────────────┬──────┬──────┬─────┬────┬──────┬──────┬──────┬─────┬─────┬─────┬──────

   Схема    │Гори- │Глу-  │Влаж-│Цвет│Меха- │Струк-│Сло-  │Ново-│Расп-│Нали-│Харак-

 почвенного │зонт, │бина  │ность│    │ничес-│тура  │жение,│обра-│рост-│чие  │тер

  разреза   │мощ-  │взятия│         │кий         │плот- │зова-│ране-│вре- │пере-

  (мазки)   │ность,│образ-         │состав│      │ность │ния, │ние  │дите-│хода

            │см    │ца, см│                           │вклю-│кор- │лей  │в сле-

                                                   │чения│ней       дующий

                                                                  │гори-

                                                                  │зонт

────┬───────┼──────┼──────┼─────┼────┼──────┼──────┼──────┼─────┼─────┼─────┼──────

 10 │__   __│



 20 │__   __│



 30 │__   __│



 40 │__   __│



 50 │__   __│



 60 │__   __│



 70 │__   __│



 80 │__   __│



 90 │__   __│



100 │__   __│



110 │__   __│



120 │__   __│



130 │__   __│



140 │__   __│



150 │__   __│



160 │__   __│



170 │__   __│



180 │__   __│













Приложение 5



ФОРМА ПОЛЕВОГО ЖУРНАЛА ЛЕСОМЕЛИОРАТИВНОГО ОБСЛЕДОВАНИЯ



                    Наименование проектной организации



Филиал (отдел) ____________________________________________________________

N партии __________________________________________________________________

Управление дороги (автодор) _______________________________________________

ДРСУ ______________________________________________________________________

Наименование дороги _______________________________________________________







                              Полевой журнал

                      лесомелиоративного обследования



Начальник партии ____________________

Инженер _____________________________

            __________________ 19   г.



─────┬──────┬───────┬───────┬─────┬───────────────────────┬─────────┬────────────────────

N    │Литера│Начало │Наиме- │Пло- │Характеристика участка:│Наиме-       Проектируемые

план-│выдела│и конец│нование│щадь,│местоположение, рельеф,│нование       мероприятия

шета │      │выдела,│угодий,│га   │экспозиция, крутизна,  почвенной├─────┬──────┬───────

           │привя- │кате-       │характеристика эрозион-│разности,│Наи- │Техно-│Очеред-

           │занные │горий       │ных явлений и форм,    │механи-  │мено-│логия │ность-

           │к кило-│неис-       │травостоя, лесонасаж-  │ческий   │вание│выпол-│(I, II,

           │метражу│поль-       │дений с указанием      │состав,       │нения │III

           │дороги │зуемых │     │таксационных показате- │степень и│           │оче-

                  │земель │     │лей. Описание снего-   │характер │           │реди)

                              │сборной площади,       засолен- │

                              │имеющегося снегоудержи-│ности,

                              │вающего комплекса и    │уровень

                              │защищаемого участка    грунтовых

                              │дороги. Объем снего-   │вод

                              │приноса: расчетный     │и т.п.

                              │и редуцированный на

                              │снегозадерживающий

                              │комплекс

─────┼──────┼───────┼───────┼─────┼───────────────────────┼─────────┼─────┼──────┼───────

  1    2      3      4     5             6               7      8    9     10

─────┼──────┼───────┼───────┼─────┼───────────────────────┼─────────┼─────┼──────┼───────















Приложение 6



ВРЕМЕННЫЕ НОРМАТИВЫ ПРИБАВОК УРОЖАЯ

ВАЖНЕЙШИХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР НА ПОЛЯХ,

ЗАЩИЩЕННЫХ ЛЕСНЫМИ ПОЛОСАМИ, В СРАВНЕНИИ С ОТКРЫТЫМИ ПОЛЯМИ

(УТВЕРЖДЕНЫ МИНИСТЕРСТВОМ СЕЛЬСКОГО ХОЗЯЙСТВА СССР

23 МАЯ 1974 Г.)



─────────────────────────┬─────────────────────────────┬──────────

   Экономический район             Культура           │ Норматив

                                                      │ прибавки

                                                        урожая

                                                      ├─────┬────

                                                      │ц/га │ %

─────────────────────────┼─────────────────────────────┼─────┼────

 РСФСР (в среднем)       │Зерновые культуры:

                            пшеница озимая            │ 2,4 │ 12

                               "    яровая            │ 1,5 │ 11

                            рожь озимая               │ 1,8 │ 16

                            ячмень яровой             │ 1,9 │ 12

                            кукуруза на зерно         │ 3,4 │ 17

                         │Технические культуры:

                            подсолнечник              │ 1,6 │ 14

                         │Кормовые культуры:

                            кукуруза на силос         │15,0 │ 13

                            многолетние травы на сено │ 2,7 │ 16

 Центральный             │Зерновые культуры:

(для юго-восточной части │   пшеница озимая            │ 2,0 │ 12

Тульской и южной части      рожь озимая               │ 1,1 │ 10

Рязанской областей)      │Кормовые культуры:

                            многолетние травы на сено │ 2,5 │ 14

 Волго-Вятский           │Зерновые культуры:

(для Мордовской             пшеница озимая            │ 1,6 │ 11

и Чувашской АССР)           рожь озимая               │ 0,9 │  9

                            ячмень                    │ 2,3 │ 13

                         │Кормовые культуры:

                            кукуруза на силос         │22,0 │ 24

                            многолетние травы на сено │ 2,3 │ 12

 Центрально-Черноземный  │Зерновые культуры:

                            пшеница озимая            │ 2,3 │ 11

                               "    яровая            │ 2,0 │ 11

                            рожь озимая               │ 2,0 │ 13

                            ячмень                    │ 2,1 │ 11

                         │Технические культуры:

                            подсолнечник              │ 1,4 │ 11

                         │Кормовые культуры:

                            кукуруза на силос         │22,0 │ 20

                            многолетние травы на сено │ 2,3 │ 15

 Поволжский              │Зерновые культуры:

                            пшеница озимая            │ 2,0 │ 11

                               "    яровая            │ 1,4 │ 11

                            рожь озимая               │ 1,5 │ 11

                            ячмень                    │ 1,3 │ 10

                         │Технические культуры:

                            подсолнечник              │ 1,3 │ 14

                         │Кормовые культуры:

                            кукуруза на силос         │19,0 │ 25

                            многолетние травы на сено │ 2,2 │ 15

 Северо-Кавказский       │Зерновые культуры:

                            пшеница озимая            │ 2,9 │ 13

                            ячмень                    │ 1,9 │ 12

                            кукуруза на зерно         │ 3,2 │ 13

                         │Технические культуры:

                            подсолнечник              │ 1,6 │ 12

                         │Кормовые культуры:

                            кукуруза на силос         │15,0 │ 14

                            многолетние травы на сено │ 3,0 │ 14

 Западно-Сибирский       │Зерновые культуры:

                            пшеница яровая            │ 0,9 │  8

                            ячмень                    │ 1,1 │  8

                         │Кормовые культуры:

                            кукуруза на силос         │22,6 │ 17

                            многолетние травы на сено │ 2,0 │ 20











Приложение 7



НОРМАТИВЫ СТОИМОСТИ ОСВОЕНИЯ НОВЫХ ЗЕМЕЛЬ

ВЗАМЕН ИЗЫМАЕМЫХ ДЛЯ НЕСЕЛЬСКОХОЗЯЙСТВЕННЫХ НУЖД,

РУБ./ГА <*>



--------------------------------

<*> Утверждены Постановлением Совета Министров РСФСР от 6 апреля 1976 г.



───────────────────┬───────────────────────────┬───────────────────────────

   Экономический           Под пашню            Под высокопродуктивные

       район                                        кормовые угодья

                                                 (сенокосы и пастбища)

                   ├─────┬─────────────────────┼─────┬─────────────────────

                   │Нор-     В том числе     │Нор- │     В том числе

                   │матив├────────┬────────────┤матив├────────┬────────────

                   │стои-│капи-      из них   │стои-│капи-      из них

                   │мости│тальные │строительно-│мости│тальные │строительно-

                        │вложения│ монтажные       │вложения│ монтажные

                                  работы                   работы

───────────────────┼─────┼────────┼────────────┼─────┼────────┼────────────

РСФСР (в среднем)  │6960 │  5380      3740    │3740 │  2450      1250

Северо-Западный    │5420 │  4180      3090    │3780 │  2450      1070

Центральный        │5790 │  4500      3400    │3120 │  2000      1310

Волго-Вятский      │5160 │  4100      3050    │3250 │  2230      1210

Центрально-        │7060 │  5660      4010    │3610 │  2540      1510

Черноземный

Поволжский         │7020 │  5680      4070    │4770 │  3260      1700

Северо-Кавказский  │9160 │  7260      5270    │4990 │  3450      1820

Уральский          │4650 │  4410      2950    │3290 │  2170      1270

Западно-Сибирский  │5060 │  5490      3590    │3340 │  2060      1250

Восточно-Сибирский │6390 │  4480      2860    │3840 │  2380      1140

Дальневосточный    │7190 │  5090      2800    │4090 │  2570      1140



Примечание. При конкретных расчетах необходимо использовать нормативы, действующие на год проектирования.











Приложение 8



ПРИМЕРНАЯ НОМЕНКЛАТУРА ЗАТРАТ ДЛЯ РАЗЛИЧНЫХ СПОСОБОВ

ПРЕДОТВРАЩЕНИЯ СНЕЖНЫХ ЗАНОСОВ



Таблица 1



I. Снегозащитные насаждения



а) Капиталовложения на обработку почвы

при посадке и послепосадочном уходе



─────────────────────────────────────┬─────────────────────────────────────

    Номенклатура затрат по годам             Число уходов по зонам

                                     ├─────────┬────────┬────────┬─────────

                                     │ Лесная  │Лесо-   │Степная │Сухо-

                                              │степная │        степная

─────────────────────────────────────┼─────────┼────────┼────────┼─────────

                  1                      2       3       4        5

─────────────────────────────────────┼─────────┼────────┼────────┼─────────

1-й год

   Предпосадочная культивация            1       1       1        1

   Сплошное послепосадочное              1       1       1        1

   боронование

   Культивация в междурядьях             3       3       4        5

   и закрайках

   Механизированный уход в рядах         3       3       4        4

   Осенняя перепашка или глубокое        1       1       1        1

   (до 16 см) рыхление в междурядьях │

   и закрайках

2-й год

   Культивация в междурядьях             3       3       4        5

   и закрайках

   Механизированный или ручной уход    2 - 3  │ 2 - 3  │ 3 - 4    4 - 5

   в рядах

   Осенняя перепашка или глубокое        1       1       1        1

   (до 16 см) рыхление в междурядьях │

   и закрайках

3-й год

   Культивация в междурядьях             3       3       3       4

   и закрайках

   Ручной или механизированный уход    1 - 2  │ 1 - 2  │ 2 - 3      3

   в рядах

   Осенняя перепашка или глубокое        1       1       1        1

   (до 16 см) рыхление в междурядьях │

   и закрайках

4-й год

   Культивация в междурядьях             2       2       2        2

   и закрайках

   Ручной или механизированный           1       1       2        2

   уход в рядах

   Осенняя перепашка или глубокое        -       -       1        1

   (до 16 см) рыхление в междурядьях │

   и закрайках

5-й год

   Культивация в междурядьях             1       1       1        1

   и закрайках

   Ручной или механизированный уход      -       -       1        1

   в рядах

   Осенняя перепашка или глубокое        1       1       1        1

   (до 16 см) рыхление в междурядьях │

   и закрайках

6-й, 7-й и последующие годы

   Культивация в междурядьях             -       -       1        1

   Глубокое рыхление в междурядьях       -       -       1        1

   и закрайках



Примечание. Обработка почвы после ввода молодых лесонасаждений в самостоятельную работу (в зависимости от почвенно-климатических условий и средней высоты верхнего яруса насаждения на 6 - 12-й год после посадки) должна включаться в ежегодные эксплуатационные затраты (табл. 3 настоящего приложения).



Таблица 2



б) Капиталовложения при посадке лесных культур

и устройстве дополнительной защиты



────────────────────────────────────────────────────────┬──────────────────

                  Номенклатура затрат                   │Годы производства

                                                              затрат

────────────────────────────────────────────────────────┼──────────────────

 Дополнение лесных культур                              │3-й или 4-й

 Посадка лесных культур с подвозкой посадочного         │2-й или 3-й

материала

 Изготовление щитов и кольев (дополнительная защита)    │1-й

 Затраты на возмещение потерь, вызванных изъятием земли │1-й

из сельскохозяйственного производства



Таблица 3



в) Эксплуатационные затраты



───────────────────────────────────────────────────────┬───────────────────

                  Номенклатура затрат                  │ Годы производства

                                                             затрат

───────────────────────────────────────────────────────┼───────────────────

 Срезка кустарников для омолаживания                   │10, 18, 26-й

 Установка и перестановка щитов в первые годы создания │1 - 5-й или 1 - 6-й

насаждений (дополнительная защита)



Таблица 4



II. Снегозадерживающие заборы



───────────────────────────────────────────────────────┬───────────────────

                  Номенклатура затрат                  │ Годы производства

                                                             затрат

───────────────────────────────────────────────────────┼───────────────────

                  а) Капиталовложения



 Постройка забора                                      │1-й

 Затраты на возмещение потерь, вызванных изъятием земли│1-й

из сельскохозяйственного производства



              б) Эксплуатационные затраты



 Ремонт забора через каждые 5 лет                      │6, 11, 16, 21, 26-й



Таблица 5



III. Переносные щиты



───────────────────────────────────────────────┬───────────────────────────

              Номенклатура затрат              │ Годы производства затрат

───────────────────────────────────────────────┼───────────────────────────

              а) Капиталовложения



 Изготовление щитов (через каждые 7 лет)       │8, 15, 22, 29-й

 Заготовки кольев (через каждые 4 года)        │5, 9, 13, 17, 21, 25, 29-й



          б) Эксплуатационные затраты



 Установка и перестановка щитов и кольев       │Ежегодно

 Ремонт щитов



Таблица 6



IV. Незаносимые насыпи



──────────────────────────────────────────────────────┬────────────────────

                 Номенклатура затрат                  │ Годы производства

                                                             затрат

──────────────────────────────────────────────────────┼────────────────────

                 а) Капиталовложения



 Устройство незаносимой насыпи                        │1-й

 Укрепление откосов посевом трав                      │1-й

 Устройство дорожной одежды (в случае, если подъем    │1-й

насыпи до незаносимой отметки производится на

существующей дороге, имеющей дорожную одежду)



             б) Эксплуатационные затраты



 Подсев трав на откосах через 5 лет                   │6, 11, 16, 21, 26-й

 Скашивание травы на откосах                          │Ежегодно











Приложение 9



СУММАРНЫЕ ПРИВЕДЕННЫЕ ЗАТРАТЫ, РУБ., ЗА 30 ЛЕТ

ПРИ СОЗДАНИИ НЕЗАНОСИМОГО ПОПЕРЕЧНОГО ПРОФИЛЯ

ЗЕМЛЯНОГО ПОЛОТНА НА 1 КМ ДОРОГИ

(ДЛЯ НОВОГО СТРОИТЕЛЬСТВА)



──────┬────────┬───────────────────────────────────────────────────────────

Кате- │ Высота │     Затраты, руб., в зависимости от категории дороги,

гория │насыпи, │           района строительства и высоты насыпи

дороги│   м    ├───────────────────┬───────────────────┬───────────────────

                Московская обл.    Тамбовская обл.  │ Куйбышевская обл.

              ├──────┬─────┬──────┼──────┬─────┬──────┼──────┬─────┬──────

                K   │ C   │K + C │  K   │ C   │K + C │  K   │ C   │K + C

                      э       э        э       э│        э       э

──────┼────────┼──────┼─────┼──────┼──────┼─────┼──────┼──────┼─────┼──────

  1      2      3     4    5     6     7    8     9   │ 10    11

──────┼────────┼──────┼─────┼──────┼──────┼─────┼──────┼──────┼─────┼──────

   I    1,0   │ 48212│2330 │ 50542│ 49659│2356 │ 52015│ 48694│2339 │ 51033

        1,5   │ 72318│2771 │ 75089│ 74488│2810 │ 77299│ 73041│2784 │ 75825

        2,0   │ 96425│3211 │ 99636│ 99318│3264 │102582│ 97389│3229 │100618

        2,5   │120531│3652 │124183│124147│3718 │127865│121736│3674 │125410

        3,0   │144637│4093 │148730│148977│4172 │153149│146083│4120 │150203



  II    1,0   │ 27431│1950 │ 29381│ 28254│1965 │ 30219│ 27705│1955 │ 29660

        1,5   │ 41147│2201 │ 43348│ 42382│2223 │ 44605│ 41558│2208 │ 43766

        2,0   │ 54863│2451 │ 47314│ 56508│2482 │ 58990│ 55411│2462 │ 57873

        2,5   │ 68578│2702 │ 71280│ 70635│2740 │ 73374│ 69264│2715 │ 71979

        3,0   │ 82294│2953 │ 85247│ 84762│2998 │ 87760│ 83116│2968 │ 86084



 III    1,0   │ 22444│1858 │ 24302│ 23117│1871 │ 24988│ 22668│1863 │ 24531

        1,5   │ 33666│2064 │ 35730│ 34676│2082 │ 36758│ 34002│2070 │ 36072

        2,0   │ 44888│2269 │ 47157│ 46234│2294 │ 48528│ 45336│2277 │ 47613

        2,5   │ 56109│2475 │ 58584│ 57793│2505 │ 60298│ 56670│2485 │ 59155

        3,0   │ 67332│2679 │ 70011│ 69351│2716 │ 72067│ 68004│2692 │ 70696



  IV    1,0   │ 19119│1798 │ 20917│ 19692│1808 │ 21500│ 19300│1801 │ 21111

        1,5   │ 28678│1973 │ 30651│ 29539│1988 │ 31527│ 28964│1978 │ 30943

        2,0   │ 38237│2148 │ 40385│ 39385│2168 │ 41553│ 38619│2155 │ 40774

        2,5   │ 47797│2322 │ 50119│ 49230│4517 │ 53748│ 48275│2331 │ 50606

        3,0   │ 57356│2397 │ 59853│ 59076│2529 │ 61605│ 57929│2508 │ 60437



   V    1,0   │ 15794│1737 │ 17531│ 16267│1746 │ 18013│ 15952│1740 │ 17692

        1,5   │ 23690│1882 │ 25572│ 24401│1895 │ 26296│ 23927│1886 │ 25813

        2,0   │ 31587│2026 │ 33613│ 32535│2043 │ 35478│ 31903│2032 │ 33935

        2,5   │ 39485│2170 │ 41655│ 40669│2192 │ 42861│ 39879│2178 │ 42057

        3,0   │ 47381│2315 │ 49696│ 48802│2341 │ 51143│ 47855│2323 │ 50158



Примечание. K - капитальные затраты;  - часть эксплуатационных затрат за 30 лет, увеличившаяся за счет повышения бровки насыпи;  - суммарные приведенные затраты.











Приложение 10



РАСЧЕТНЫЕ НОРМАТИВЫ ЗАТРАТ НА ПРОБЕГ АВТОМОБИЛЕЙ

ПО ДОРОГАМ С ПОКРЫТИЕМ КАПИТАЛЬНОГО ТИПА



──────────────────────┬────────────────────┬──────────────────────

   Марка автомобиля   │ Грузоподъемность,     Норматив, коп.,

                               т            постоянные затраты

                                          │ на 1 машино-ч работы

──────────────────────┼────────────────────┼──────────────────────

          1                    2                    3

──────────────────────┼────────────────────┼──────────────────────

УАЗ-451Д                      0,8                  36,8

УАЗ-451ДА                     1,0                  39,5

ГАЗ-51А                       2,5                  37,9

ГАЗ-52-03                     2,5                  39,8

ГАЗ-53А                       4,0                  57,1

ЗИЛ-164А                      4,0                  51,0

ЗИЛ-164А с прицепом        4,0 + 4,0              61,7

ИАПЗ-754В

ЗИЛ-164А с прицепом        4,0 + 5,0               65,1

ГКБ-817

ЗИЛ-130В или Б                5,0                  62,3

ЗИЛ-130 с прицепом         5,0 + 4,0               73,5

ИАПЗ-754В

ЗИЛ-130 с прицепом         5,0 + 5,0               76,9

ГКБ-817

ЗИЛ-130Г                   5,0 + 5,0               62,9

ЗИЛ-130Г с прицепом        5,0 + 4,0               74,1

ИАПЗ-754В

ЗИЛ-130Г с прицепом        5,0 + 5,0               76,9

ГКБ-817

МАЗ-200                       7,0                  65,7

МАЗ-200 с прицепом         7,0 + 6,8               82,2

МАЗ-5243

МАЗ-500 с прицепом         7,5 + 6,8               96,0

МАЗ-5243

МАЗ-500                       7,5                  79,5

МАЗ-500 с прицепом         7,5 + 8,5               96,9

МАЗ-886

Урал-377 с прицепом        7,5 + 6,8              107,5

МАЗ-5243

КрАЗ-257                     12,0                  95,3

КрАЗ-257 с прицепом       12,0 + 6,8              112,1

МАЗ-5243

КрАЗ-257 с прицепом       12,0 + 8,5              113,0

МАЗ-886



Примечания. 1. Заработная плата водителей дана с учетом надбавки за классность: на автомобилях грузоподъемностью 5 т и выше без прицепа и при наличии прицепа грузоподъемностью 4 т - в размере 10% тарифной ставки; на автомобилях с прицепом грузоподъемностью 5 т и выше - в размере 25%.

2. Расчетные нормативы постоянных затрат установлены на 1 машино-ч нахождения на линии независимо от условий использования автомобилей.

3. Данные таблицы соответствуют значениям  в формуле (10).











Приложение 11



КАПИТАЛЬНЫЕ ВЛОЖЕНИЯ В ПОДВИЖНОЙ СОСТАВ

АВТОМОБИЛЬНОГО ТРАНСПОРТА



─────┬─────────────────────────────────┬──────────────────────────

N п/п│          Тип или марка          │ Полная восстановительная

                                           стоимость, руб.

─────┼─────────────────────────────────┼──────────────────────────

     │Бортовые автомобили

  1  │УАЗ-451ДМ                                  1640

  2  │УАЗ-451Д                                   1340

  3  │ГАЗ-51А                                    1240

  4  │ГАЗ-52-03                                  1540

  5  │ГАЗ-53А                                    2700

  6  │ЗИЛ-164 (ЗИЛ-164Р, ЗИЛ-164АД)              1740

  7  │ЗИЛ-130-66                                 3140

  8  │ЗИЛ-130Г                                   3260

  9  │Урал-377                                   8650

 10  │МАЗ-200 (МАЗ-200М)                         3350

 11  │МАЗ-500                                    5860

 12  │КрАЗ-257                                   8320

     │Прицепы бортовые

 13  │ИАПЗ-754В (АСП-4)                          1060

 14  │МАЗ-5243                                   1870

 15  │ГКБ-817                                    1640

 16  │МАЗ-886                                    2000

     │Автобусы

 17  │КАВЗ-651А                                  2600

 18  │ПАЗ-625В                                   4000

 19  │ЗИЛ-155                                    4450

 20  │ЗИЛ-158В                                   6090

 21  │ЛАЗ-695Е                                   5660

 22  │ЛАЗ-697 "Турист"                           7950

     │Легковые автомобили

 23  │ГАЗ-21Т "Волга" (такси)                    1690

 24  │"Москвич-408" (такси)                      1440











Приложение 12



НОРМАТИВЫ УДЕЛЬНЫХ КАПИТАЛЬНЫХ ВЛОЖЕНИЙ

В ПРЕДПРИЯТИЯ АВТОМОБИЛЬНОГО ТРАНСПОРТА

НА ОДИН СРЕДНЕСПИСОЧНЫЙ АВТОМОБИЛЬ, ТЫС. РУБ.



─────────────────────────────────────┬─────────────────────────────────────

             Предприятия                  Норматив на один автомобиль

                                     ├─────────┬────────┬──────────────────

                                     │грузовой │автобус │     легковой

                                                      ├────────┬─────────

                                                      │ведом-    такси

                                                      │ственный│

─────────────────────────────────────┼─────────┼────────┼────────┼─────────

 Гаражи                                7,08   │ 16,30    6,84    4,73

 Базы и станции централизованного      0,36     0,39    1,32    1,68

технического обслуживания

 Предприятия по капитальному ремонту │  0,45     0,67    0,48    1,44

автомобилей и агрегатов

 Итого по всем видам предприятий       7,89   │ 17,36    8,64    7,85



Примечания. 1. Нормативы по гаражам приведены: для грузовых автомобилей - на 300 машин при открытой стоянке, для автобусов - на 100 машин при закрытой стоянке, для легковых ведомственных - на 300 машин, для легковых такси - на 800 машин при закрытой стоянке.

2. Нормативы по базам и станциям технического обслуживания установлены из условия выполнения на них ТО-2 в расчете на один грузовой автомобиль 4 раза в год, на автобус - 6 раз в год. Принято при этом, что работы ТО-1 выполняются в гаражах.

3. Нормативы по предприятиям капитального ремонта учитывают сроки работы до капитального ремонта: грузового автомобиля - 3,3 года; автобуса - 5 лет, легкового автомобиля - 5 лет; легкового такси - 1,6 года.











Приложение 13



ОПРЕДЕЛЕНИЕ ОБЪЕМОВ СНЕГОУБОРКИ



Данные об объемах снегоуборки необходимы для установления потребности в снегоочистительных машинах и расчета затрат на снегоочистку. Правильное определение объемов снегоуборки возможно только на основе соответствующих измерений, которые должна проводить дорожная служба после метели или снегопада.

Объем снегоуборки получают умножением толщины снежных отложений на площадь, занятую ими на дороге.

Все измерения проводятся до начала работ по расчистке дорог от снега. Результаты измерений заносятся в журнал.

Определение объемов снегоуборки путем непосредственных измерений возможно только для существующих дорог.

Если оценивается эффективность создания снегозащитных насаждений для проектируемой или строящейся дороги, то ожидаемый объем снегоуборки определяют приближенно расчетным путем. Для этого предварительно подсчитывают объем приносимого к дороге снега с правой и левой ее стороны за каждую метель. Зная объем снегопереноса, определяют объем снегоотложений на дороге, который соответствует объему снегоуборки:



,



где W - объемы снегопереноса, м3/м;

f - коэффициент задержания снега дорогой (принимается равным для выемок 0,9, для нулевых мест и малых насыпей - 0,4);

L - протяженность участка, для которого определяется объем снегоуборки, м.

При подсчете нужно иметь в виду, что толщина снежных отложений, образующихся на дороге при метелях, не может превышать некоторой предельной величины , которая составляет для нулевых мест и малых насыпей при условии своевременной уборки снежных валов после патрульной очистки 1,0 - 1,2, для выемок - 0,9 глубины выемки по ее продольной оси.

В соответствии с этим и объем снегоуборки после каждой метели имеет предельную величину, которую следует подсчитывать исходя из указанных выше значений  и геометрических размеров земляного полотна дороги.

В связи с большим количеством допущений, которые приходится делать, если объем снегоуборки определяют расчетным путем, результаты получаются грубо приближенными. Поэтому данный метод можно использовать только в случае невозможности натурных измерений.



────┬───────────┬───────────────────────────┬──────────────────────┬───────

Дата│Характер   │ Характеристика занесенных │ Толщина отложений, м │Объем

    │метелевого │         участков                                │снежных

    │явления    ├──────┬──────┬──────┬──────┼────┬─────┬─────┬─────┤отло-

    │и его про- │От км,│До км,│Протя-│Ширина│Ось │Пра- │Левая│Сред-│жений,

    │должитель-  пк    пк  │жен-  │земля-│до- │вая  │обо- │няя  │м3

    │ность, дни │            │ность,│ного  │роги│обо- │чина │тол- │

                           │м     │полот-    │чина │     │щина │

                                 │на, м

────┼───────────┼──────┼──────┼──────┼──────┼────┼─────┼─────┼─────┼───────

 1       2       3     4     5     6   │ 7    8    9  │ 10    11

────┼───────────┼──────┼──────┼──────┼──────┼────┼─────┼─────┼─────┼───────

15 -│Общая      │21 +  │24 +  │ 3600 │  12  │2,2 │ 3,4 │ 1,4 │ 2,3 │ 99360

  16│метель, 22 │   200│   800│



Примечание. Объем отложений (гр. 11) вычисляется как произведение данных, помещенных в графах 5, 6 и 10.











Приложение 14



ПРОИЗВОДИТЕЛЬНОСТЬ СНЕГООЧИСТИТЕЛЬНЫХ МАШИН



─────────────────┬──────────────────────────────────────┬──────────────────

     Машины                Выполняемая работа          │ Эксплуатационная

                                                       │производительность

                                                       ├───────┬──────────

                                                       │ м3/ч  │м3/смену

─────────────────┼──────────────────────────────────────┼───────┼──────────

 Роторные        │ Расчистка снежных заносов при толщине│ 2700    18400

снегоочистители  │отложений 0,4 - 1,2 м

ДЭ-211           │ Уборка снежных валов (самостоятельно │ 1400     9500

                 │или вместе с автогрейдерами)

 Бульдозеры <1>  │ Расчистка снежных заносов при толщине│  600     4100

на тракторе Т-100│отложений 0,4 - 0,8 м

                 │ Уширение полосы расчистки              400     2700

 Автогрейдеры    │ Расчистка снежных заносов при толщине│  800     5460

средние (ДЗ-31-1 │отложений 0,3 - 0,4 м

или ДЗ-99-1-4)   │ Уширение полосы расчистки и            420     2860

                 │разравнивание снежных валов

                 │(одиночное)

                 │ Уборка снежных валов (совместно        250     1700

                 │с роторным снегоочистителем)

 Двухотвальные   │ Пробивка первоначального прохода в     2,0     13,6

плужные снего-   │снежных заносах при толщине отложений │

очистители <2>   │до 0,7 м

(ДЭ-223 на

тракторе К-701)



--------------------------------

<1> При применении бульдозера на тракторе Т-130 производительность увеличивается на 15%.

<2> Для двухотвальных снегоочистителей производительность - га/ч.











Приложение 15



ПРИМЕР ОЦЕНКИ ЭФФЕКТИВНОСТИ СОЗДАНИЯ

СНЕГОЗАЩИТНЫХ НАСАЖДЕНИЙ



Условия. Требуется дать оценку эффективности создания снегозащитных насаждений вдоль автомобильной дороги III категории протяженностью 52 км, проходящей в Московской обл. Ширина земляного полотна 12 м. Интенсивность движения грузовых автомобилей 1000 авт./сут, из них 35% ГАЗ-51А до 3 т; 45% ЗИЛ-130 до 5 т; 20% МАЗ-200 более 5 т. Коэффициент грузоподъемности 0,95, коэффициент выпуска автомобилей на линию 0,6, средняя продолжительность работы одного автомобиля в год 1890 ч (288 сут).

Вся дорога заносима с правой стороны по ходу километража (с левой стороны дорога защищена лесом, справа на 50% дорога продолжена по лугам и на 50% по пашням). Из общей протяженности дороги 7 км проложено в выемках глубиной до 2,5 м, остальная часть дороги проходит по заносимым насыпям высотой 0,3 м. Объем снегоприноса 50 м3/м, максимальная высота снежного покрова в районе проложения дороги 0,7 м. Число часов метелей и снегопадов, во время которых производится патрульная очистка, составляет 260 за зиму. Скорость ветра при метелях не превышает 20 м/с.

По данным измерений, проведенных дорожной службой, объемы снегоуборочных работ  при расчистке заносов составляют: за одну сильную метель 454 тыс. м3, из них 32% при толщине отложений h до 1,2 м; 12% - при h до 0,4 м; 56% - при h до 0,7 м.

Половину образующихся отложений необходимо убрать в течение директивного срока очистки ( = 6 ч). Уборка остального количества снега выполняется на протяжении 3 сут после окончания работ, производимых в течение директивного срока очистки.

Длительность полного перерыва проезда по дороге, вызванного снежными заносами, составляет в течение зимы 1 сут, длительность движения со сниженной скоростью до 10 км/ч - 8 сут. Величина потерь предприятий, тяготеющих к дороге, в периоды снежных заносов составляет 60 тыс. руб. в год.

Решение примера. Исходя из объема снегоприноса для защиты дороги от снежных заносов достаточно однополосной 4-рядной посадки из двух рядов деревьев и двух рядов кустарников.

Пользуясь табл. 14, выбираем для сравнения со снегозадерживающими насаждениями другие меры защиты дороги от снежных заносов.

Для участков, проходящих в выемках, такой мерой являются переносные щиты, установленные в один ряд (с учетом скоростей ветров при метелях и объема снегоприноса принимаются переносные щиты IV типа). На остальных участках можно применить, кроме переносных щитов, подъем насыпи до незаносимой отметки (1,3 м).

Таким образом сравнивают три варианта защиты дороги от снега: снегозащитными насаждениями, переносными щитами и незаносимыми насыпями.

Для выявления наиболее экономичного снегозащитного мероприятия производим расчет приведенных затрат на 1 год по каждому варианту для 1 км дороги. Расчет сведен в табл. 1.



Таблица 1



──────────────────────────────────────┬────────┬───────────────────────────

             Наименование             │Обозна-  Затраты по сравниваемым

                                      │чение         вариантам, руб.

                                              ├────────┬─────────┬────────

                                              │Снего-  │Перенос- │Незано-

                                              │защитные│ные щиты │симая

                                              │насаж-           │насыпь

                                              │дения

──────────────────────────────────────┼────────┼────────┼─────────┼────────

 Капиталовложения начального года       K     │ 2815,1 │ 1934,0  │22444,0

в основную защиту                        но



 Капиталовложения в основную защиту      K      271,4 │ 2242,4     -

в последующие годы                        t



 Капиталовложения начального года     │ K      │ 1934,0 │    -       -

в дополнительную защиту                 н доп



 Капиталовложения за 30-летний срок      K    │ 5020,5 │ 4176,4  │22444,0



 Эксплуатационные затраты на основную   C       45,8 │  527,0  │ 1858,0

защиту                                    t



 Эксплуатационные затраты             │ C        420,3 │    -       -

на дополнительную защиту                доп t │



 Годовая прибыль за счет повышения    │ C        246,9 │    -       -

урожайности на прилегающих полях        пр t



 Суммарные эксплуатационные затраты      C      219,2 │ 5902,5  │ 1858,0

за 30 лет                                 э



 Эксплуатационные затраты, приведенные│   C       19,7 │  527,0    166,5

к одному году

 Приведенные затраты на год              R      626,8 │ 1028,2  │ 2693,3

(R = C + 0,12K)



При расчете принято:

насаждения вступают в работу по защите дороги на 6-й год. В течение первых 5 лет дорога ограждается с заносимой стороны дополнительной защитной линией переносных щитов;

создание насаждений производится в следующие сроки (см. Приложение 8): 1-й год - подготовка почвы; 2-й год - посадка лесных культур и уход за почвой; 3-й год - дополнение лесных культур и продолжение ухода за почвой; 4-й и 5-й годы - продолжение ухода за почвой. В последующие годы (на 10, 18 и 26-й) производится срезка кустарников на пень для омолаживания;

возмещение потерь, вызванных изъятием земельных угодий из сельскохозяйственного производства для размещения насаждений, включено в состав капиталовложений  в размере 3120 руб. за 1 га для Центрального района РСФСР (см. Приложение 7);

годовая прибыль, получаемая за счет увеличения урожайности сельскохозяйственных культур, рассчитана для пшеницы. Стоимость 1 ц пшеницы для Московской обл. принята 9,2 руб. Учитывая производственные расходы на сбор, обработку, транспортировку дополнительной продукции (1,1 руб.), стоимость 1 ц будет равна 8,1 руб. [см. формулу (7)];

для определения приведенных затрат для переносных щитов принято, что они в течение 30-летнего срока будут изготавливаться 4 раза в соответствии со сроком их службы;

приведенные затраты на подъем насыпи (на 1 м) с доведением ее высоты до незаносимой отметки (1,3 м) определяем по Приложению 9 для заданных условий.

Сравнение приведенных затрат в табл. 1 показывает, что наиболее экономичным способом предотвращения снежных заносов на данной дороге является создание снегозащитных насаждений.

Расчет затрат для сравниваемых вариантов приведен ниже.

1. Снегозащитные насаждения

1.1. Расчет капиталовложений

Расчет капиталовложений производим по формуле (4)



.



Капиталовложения начального года в основную защиту  складываются из затрат на подготовку почвы (принимаются для лущения стерни на глубину 4 - 6 см 1,3 руб., для зяблевой вспашки - 6,6 руб.) и стоимости освоения новых земель взамен изымаемых (по Приложению 7 стоимость 1 га составляет 3120 руб. на 1-й год).

В пересчете на 1 км дороги (1 км 4-рядной полосы занимает 0,9 га) капиталовложения составят



= 1,2 + 5,9 - 2808 = 2815,1 руб.



Капиталовложения начального года в дополнительную защиту  на 1 км дороги складываются из стоимости работ по изготовлению щитов (1545 руб.) и кольев (17 руб.), а также их перевозки (соответственно 187 и 25 руб.) и установки (160 руб.).

Таким образом, затраты на дополнительную защиту по данным ЦНИИС МПС составят



= 1545 + 17 + 187 + 25 + 160 = 1934 руб.



Капиталовложения  в основную защиту в последующие годы (2 - 5 лет) производим до начала работы молодых посадок. Пользуясь табл. 1 Приложения 8 и расчетно-технологическими картами для данной области, разработанными Союзгипролесхозом, определяем величину  по годам. Так, капиталовложения  во 2-м году на 1 км дороги состоят из затрат на: покровное боронование (0,504 руб.), предпосадочную культивацию (1,65 руб.), обозначение направления ряда полосы провешиванием (1,79 руб.), временную прикопку сеянцев и подготовку их к посадке (3,57 руб.), механизированную посадку саженцев (7,02 руб.), включая стоимость двухлетних сеянцев (34,79 руб.), трехкратную культивацию междурядий и закраек (10,82 руб.), трехкратное ручное рыхление почвы и прополку сорняков в рядах полосами шириной 30 см (33,34 руб.), осеннюю безотвальную перепашку междурядий и закраек (29,52 руб.). Тогда



= 0,504 + 1,65 + 1,79 + 3,57 + 7,02 + 34,79 + 10,82 +

+ 33,34 + 29,52 = 123 руб.



В 3-й год затраты состоят из стоимости: посадочного материала для дополнения (7,34 руб.) и дополнения культур (5,22 руб.), трехкратной культивации (10,82 руб.), ручного рыхления почвы и прополки сорняков (33,34 руб.), осенней перепашки (29,52 руб.):



= 7,34 + 5,22 + 10,82 + 33,34 + 29,52 = 86,24 руб.



В 4-й год производится трехкратная культивация междурядий и закраек (10,82 руб.), а также ручное рыхление и осенняя перепашка. Исходя из этого



= 10,82 + 33,34 + 29,52 = 73,68 руб.



В 5-й год предусматриваются только два вида работ: двухкратная культивация и осенняя перепашка:



= 7,22 + 29,52 = 36,74 руб.



Тогда



=



= 271,42 руб.



Примечание. Для упрощения расчетов числовые значения  на любой год можно принимать по табл. 1 приложения "Указаний по определению экономической эффективности капитальных вложений в строительство и реконструкцию автомобильных дорог" (ВСН 21-75) Минавтодора РСФСР.



Член  по формуле (4) в данном примере не учитывается, так как дополнительные капитальные затраты для щитов в течение 5 лет не производятся (см. табл. 2 Приложения 8).

Таким образом, сумма капиталовложений K = 2815,1 + 271,42 + 1934 = 5020,5 руб.

1.2. Расчет эксплуатационных затрат

Расчет эксплуатационных затрат производим по формуле (5):



.



В соответствии с табл. 3 Приложения 8 эксплуатационные затраты , связанные со срезкой кустарников, принимают на 10, 18, 26-й год в размере 50 руб. (см. расчетно-технологические карты Союзгипролесхоза).

Эксплуатационные ежегодные затраты на дополнительную защиту , заключающиеся в установке щитов в течение 5 лет (см. табл. 3 Приложения 8), равны 127 руб.

Годовую прибыль  за счет повышения урожайности на прилегающих полях в результате влияния насаждений на 10, 18, 26-й год определяем по формуле (7):



,



где a = 9,2 руб.;

= 1,1 руб. (из условия задачи);

У = 2 ц с 1 га (по Приложению 6 для озимой пшеницы в Центральном районе).

С возрастом высота полосы меняется, а в связи с этим изменяется и площадь пашни F, находящаяся под защитой лесонасаждений, в зоне, равной 20-кратной высоте древостоя, где достигается увеличение урожайности. По данным "Справочника по агролесомелиоративному устройству" <1> для березовых насаждений 1 бонитета высота древостоя на 10-й год равна 5,7 м, на 18-й - 10,2 м, на 26-й - 13,8 м. Исходя из принятых высот площадь земельных угодий на 1 км дороги будет



= 5,7 x 20 x 1000 = 114000 м2 = 11,4 га;



= 10,2 x 20 x 1000 = 204000 м2 = 20,4 га;



= 13,81 x 20 x 1000 = 276000 м2 = 27,6 га.



--------------------------------

<1> Павловский Е.С., Карган А.В. Справочник по агролесомелиоративному устройству. М.: Лесная промышленность, 1977.



Тогда:



= 11,4 x 2(9,2 - 1,1) = 184,7 руб.;



= 20,4 x 2(9,2 - 1,1) = 330,5 руб.;



= 27,6 x 2(9,2 - 1,1) = 447,1 руб.



Таким образом:



=



= 246,9 руб.;



= 45,8 руб.;



=



= 420,3 руб.



Суммарные эксплуатационные затраты за 30 лет составят



= 45,8 - 246,9 + 420,3 = 219,2 руб.



Приведенные к базисному году эксплуатационные затраты, определенные по формуле (6), будут



.



1.3. Расчет суммарных приведенных затрат на 1-й год

По формуле (2) рассчитываем приведенные затраты



R = 19,7 + 0,12 x 5020,5 = 19,7 + 602,46 = 622,2 руб.



Аналогичным образом определяем приведенные затраты по сравниваемым вариантам (переносные щиты, незаносимая насыпь).

2. Переносные щиты

2.1. Расчет капиталовложений

Капиталовложения



.



В этом случае  и  [см. формулу (4)] не учитываются. Капиталовложения  складываются из стоимости работ, связанных с изготовлением, перевозкой, установкой щитов и кольев, и составляют 1934 руб. на 1 км дороги (см. расчет  для снегозащитных насаждений, п. 1.1).

В соответствии с табл. 5 Приложения 8 капиталовложения в последующие годы будут состоять из затрат на изготовление щитов - 1732 руб. (1545 + 187) (см. расчет  для снегозащитных насаждений) в 8, 15, 22, 29-й годы и кольев - 42 руб. (17 + 25) (см. расчет ) в 5, 9, 13, 17, 21, 25-й годы:



,



где  и  - капиталовложения на изготовление соответственно щитов и кольев:



=



= 1732(0,583 + 0,340 + 0,199 + 0,116) = 2144,2 руб.;



=



= 42(0,735 + 0,540 + 0,397 + 0,292 + 0,215 + 0,158) = 98,2 руб.;



= 2242,4 руб.



2.2. Расчет эксплуатационных затрат

Суммарные эксплуатационные затраты определяем по формуле (5)



.



В этом случае  и  не учитываются [см. формулу (5)].

В соответствии с табл. 5 Приложения 8 эксплуатационные затраты производятся ежегодно и складываются из затрат на установку щитов и кольев (160 руб.), перестановку щитов (135 руб.), ремонт щитов (232 руб.). Годовые затраты, принятые по данным ЦНИС МПС, составят  = 160 + 135 + 232 = 527 руб.

Отсюда



=



= 527(0,926 + 0,858 + ... + 0,107) = 5880,2 руб.



По формуле (6) рассчитываем эксплуатационные затраты на 1-й год



.



2.3. Расчет суммарных приведенных затрат на 1-й год

По формуле (2) определяем приведенные затраты



R = 527 + 0,12 x 4176,4 + 501,2 = 1028,2 руб.



3. Незаносимая насыпь

По условиям задачи дорога в основном проходит в насыпи h = 0,3 м, поэтому для создания незаносимой насыпи необходимо произвести подъем земляного полотна до отметки 1,3 м, т.е. на 1 м.

По Приложению 9 для создания незаносимого поперечного профиля высотой 1 м для дороги III категории за 30 лет капитальные затраты равны 22444 руб., эксплуатационные - 1858 руб.

Эксплуатационные затраты приводим к 1-му году по формуле (6)



.



Тогда



R = C + 0,12K = 166,5 + 0,12 x 22444 = 2693,3 руб.



4. Расчет народнохозяйственных потерь от снежных заносов при отсутствии снегозащитных насаждений

Народнохозяйственные потери от снежных заносов на автомобильной дороге определяем по формуле (9), которые складываются из потерь от снижения скорости , перерыва движения  и потерь предприятий, тяготеющих к этой дороге .

4.1. Потери от снижения скорости автомобилей  в год при движении по занесенной снегом дороге определяем по формуле (10). В соответствии с заданием  = 8 сут; L = 52 км;  = 55 км/ч;  = 10 км/ч;  = 1890 ч;  = 0,6; стоимость 1 машино-ч работы автомобилей  принимаем по Приложению 10 для отдельных типов автомобилей; удельные капитальные вложения  на один автомобиль принимаем по Приложению 12.

Для упрощения расчета  и  приводятся данные для отдельных типов автомобилей в табл. 2.



+



= 27940 руб.



Таблица 2



──────────────────┬───────────────┬───────────────┬───────────────

   Обозначение        ГАЗ-51А        ЗИЛ-130        МАЗ-200

──────────────────┼───────────────┼───────────────┼───────────────

Г                 │2,5 т          │5 т            │7 т

 j



N                 │350 авт./сут   │450 авт./сут   │200 авт./сут

 j



 пост

C                 │0,38 руб.      │0,62 руб.      │0,66 руб.

 j



 альфа

K                 │1240  "        │3140  "        │3350  "

 j



N K               │434000         │1413000        │670000

 j j



N C               │133            │279            │132

 j j



4.2. Потери от перерывов движения , вызванные снежными заносами, определяем по формуле (12)



.



Для расчета годового объема перевозок  по дороге используем формулу (13). По условиям задачи  = 0,95;  = 0,5;  = 1 сут; T = 288 сут, а  и  принимаем по табл. 2 (см. п. 4.1 данного приложения).

Тогда



.



Отсюда



= 62108 руб.



4.3. Величина потерь предприятий и сельскохозяйственных организаций, тяготеющих к дороге , по условиям задачи принята 60 тыс. руб.

4.4. Определяем потери народного хозяйства, приведенные к сопоставимому виду, по формуле (9)



+



5. Определение затрат на снегоборьбу при защите дороги насаждениями и при отсутствии защиты

А. При защите дорог насаждениями

5.1. В соответствии с заданием возможный объем снегоотложений  на всей дороге за одну метель составляет 454 тыс. м3. Однако при снегозащитных насаждениях на дороге может отложиться только 40 - 50% (227 тыс. м3). Половину этого объема необходимо убрать в директивный срок очистки за 6 ч (патрульная очистка). Уборка остального количества снега (образовавшихся валов) выполняется на протяжении 3 - 4 сут при двухсменной работе (4 x 2 x 6,82 = 54,56).

5.2. Определяем необходимое количество снегоочистителей для патрульной очистки по формуле (15) при l = 52 км; n = 3; v = 25 км/ч;  = 0,7;  = 7,3.

5.3. В соответствии с формулой (14) количество машин, применяемых для уборки снежных валов после патрульной очистки, составит (при  = 1400 м3/ч по Приложению 14)



= 2 шт.



5.4. Расчет капиталовложений за 30 лет по каждому типу машин, используемых для очистки, производим по формуле (17).

Число приобретений машин за указанный срок определится:

для плужных снегоочистителей



;



для роторных снегоочистителей



.



Суммарные капиталовложения  на приобретение плужных снегоочистителей будут (при b = 3930 руб.;  = 0,3;  = 3):



+



Суммарные капиталовложения на приобретение роторных снегоочистителей (при  = 1;  = 2; b = 12000 руб.) составят



= 1 x 2 x 12000 x 2,686 = 64464 руб.



Общая сумма капиталовложений на приобретение снегоочистительных машин  = 9500 + 64464 = 73964 руб.

Так как дорога, около которой созданы насаждения, в первые 5 лет защищается от снега щитами, к рассчитанным капиталовложениям добавляются капиталовложения на указанные мероприятия, которые равны 5020,5 руб. (см. табл. 1 данного приложения) на 1 км дороги, а на 52 км составят 261066 руб. Полные капитальные вложения по данному варианту  =  = 73964 + 261066 = 335030  335 тыс. руб.

5.5. Расчет эксплуатационных расходов  производим отдельно для каждого типа машин.

Эксплуатационные расходы на плужные снегоочистители определяем по формуле (19) при  = 3 шт.;  = 260 ч (из условий примера);  = 16,6 руб. (по Ценнику N 2 изд. 1968 г.)



+



Эксплуатационные расходы на шнекороторные машины определяем по формуле (18) при  = 9500 м3/смену (см. Приложение 14),  = 3 шт.;  = 19,1 руб./машино-смена (по Ценнику N 2 изд. 1968 г.) <*>. Годовой объем снегоуборочных работ , выполняемый шнекороторными снегоочистителями, рассчитывается по формуле (см. Приложение 13) при W = 50 м3/м; f = 0,4; L = 52000 м:  = WfL = 50 x 0,4 x 5200 = 1040000 м3, а при устройстве снегозащитных полос принимаем, что 50% приносимого снега будет задерживаться ими. Отсюда



+



--------------------------------

<*> При конкретных расчетах должен использоваться Ценник или СНиП, действующий на год проектирования.



К полученным затратам прибавляем эксплуатационные затраты на снегозащитные насаждения (с учетом дополнительной защиты щитами в течение 5 лет), которые равны за 30-летний период на 1 км 219,2 руб. (см. табл. 1 данного приложения) или 11398,4 руб. на 52 км.

Полные эксплуатационные затраты при защите дорог насаждениями составят



= 21183,5 + 23330 + 11398,4 = 59911,9  55,9 тыс. руб.



Б. При отсутствии защиты

5.6. При отсутствии снегозащитных насаждений весь приносимый объем снега к дороге 454 тыс. м3 будет откладываться на дороге: 145 тыс. м3 - при глубине до 1,2 м; 254 м3 - при глубине до 0,7 м и 55 тыс. м3 - при глубине до 0,4 м. Согласно заданию половина этих объемов должна быть убрана в течение директивного срока ( = 6 ч). Для расчистки эффективно применять соответственно указанным объемам роторные снегоочистители, двухотвальные плужные снегоочистители и автогрейдеры (см. Приложение 14).

5.7. Исходя из полученных объемов снегоотложений и выбранных машин для их уборки проводим расчет необходимого количества машин по формуле (14)



;



;



.



5.8. Расчет капиталовложений за 30 лет производим по формуле (17). Число приобретений машин m = 5, как и в варианте А (см. п. 5.4).

Капиталовложения на приобретение снегоочистительных машин составят:



= 1 x 4 x 12000 x 2,686 = 75208 руб.;



= 0,3 x 2 x 6200 x 2,686 = 9991,9 руб.;



= 0,3 x 6 x 13390 x 2,686 = 64737,9 руб.



Для патрульной снегоочистки принимаем  = 9500 руб. (см. п. 5.4).

Таким образом, капиталовложения на приобретение снегоочистительных машин составят  = 75208 + 9991,9 + 64737,9 + 950 = 159,4 тыс. руб.

5.9. Эксплуатационные расходы определяем по формуле (18) для каждого типа машин отдельно. В этом случае объем уборки снега будет  = WfL = 50 x 0,4 x 52000 = 104000 м3, из которого 32% (332800 м3) снегоотложений будет убираться роторными снегоочистителями, 56% (582400 м3) - двухотвальными и 12% (124800 м3) - автогрейдерами.

Эксплуатационные затраты по типам машин будут:



+

;



;



.



При патрульной снегоочистке принимаем  = 21,2 тыс. руб., как для варианта А (см. п. 5.5).

Таким образом, полные эксплуатационные затраты



= 40,9 + 21,2 = 62,1 тыс. руб.



6. Определение общей экономической эффективности

Общая экономическая эффективность определяется по формуле (22):



.



Подставляя числовые значения (из данного приложения) в эту формулу:  = 1674 тыс. руб. (см. п. 4.4);  = 62,1 тыс. руб. (см. п. 5.9);  = 55,9 тыс. руб. (см. п. 5.5);  = 335 тыс. руб. (см. п. 5.4), получаем показатель экономической эффективности



.











Приложение 16



СПИСОК АВТОНОМНЫХ РЕСПУБЛИК, КРАЕВ, ОБЛАСТЕЙ

И АДМИНИСТРАТИВНЫХ РАЙОНОВ, В КОТОРЫХ ЗЕМЛИ

ПОД СНЕГОЗАЩИТНЫЕ НАСАЖДЕНИЯ ОТВОДЯТСЯ

ЗА ГОД ИЛИ ДВА ДО ПОСАДКИ



Центрально-Черноземный район

Белгородская обл. (все районы).

Воронежская обл. (Богучарский, Бутурлиновский, Калачеевский, Кантемировский, Ольховатский, Петропавловский, Подгоревский районы).

Поволжский район

Астраханская обл. (все районы).

Волгоградская обл. (Алексеевский, Безенчукский, Бонатовский, Большеглушицкий, Борский, Волжский, Кинельский, Кинель-Черкасский, Красноармейский, Нефтегорский, Пестравский, Приволжский, Ставропольский, Сызранский, Хворостянский, Шигонский районы).

Саратовская обл. (все районы)

Башкирская АССР (Абзелиловский, Альшеевский, Баймакский, Бижбулякский, Давлекановский, Кумертауский, Старлибашевский, Федоровский, Хайбуллинский районы).

Калмыцкая АССР (все районы).

Северо-Кавказский район

Ставропольский край (все районы, в Карачаево-Черкесской автономной обл. - Адыге-Хабльский и Прикубанский районы).

Ростовская обл. (все районы, за исключением Азовского, Аксайского, Мясниковского и Неклиновского районов).

Дагестанская АССР (Бабаюртовский, Буйнакский, Дербентский, Кайтагский, Каякентский, Кизлярский, Кизилюртовский, Ленинский, Ногайский, Тарямовский, Хасавюртовский районы).

Северо-Осетинская АССР (Кировский, Моздокский, Правобережный районы).

Чечено-Ингушская АССР (Грозненский, Гудермесский, Малгобекский, Надтеречный, Наурский, Казрановский, Шелковский районы).

Уральский район

Оренбургская обл. (все районы).

Курганская обл. (Альменевский, Куртамышский, Лебяжьевский, Макушинский, Петуховский, Половинский, Притобольский, Сафакулевский, Целинный районы).

Челябинская обл. (Агаповский, Брединский, Варненский, Етеульский, Карталинский, Кизильский, Нагайбакский, Октябрьский, Троицкий, Увельский, Чесменский районы).

Западно-Сибирский район

Алтайский край (Алейский, Баевский, Благовещенский, Бурлинский, Быстроистокский, Волчихинский, Егорьевский, Завьяловский, Змеиногорский, Калманский, Каменский, Ключевский, Краснощековский, Крутихинский, Кулундинский, Курьинский, Локтевский, Мамонтовский, Михайловский, Новчихинский, Павловский, Панкрушихинский, Поспелихинский, Ребрихинский, Родинский, Романовский, Рубцовский, Славгородский, Табунский, Топчихинский, Угловский, Усть-Калманский, Усть-Пристанский, Хабарский, Шипуновский районы).

Новосибирская обл. (Боганский, Барабинский, Доволенский, Здвинский, Карасукский, Каргатский, Кокчовский, Краснозерский, Купинский, Ордынский, Сузинский, Татарский, Убинский, Чановский, Чистоозерский, Чулымский районы).

Кабардино-Балкарская АССР (Майский, Прохладненский, Терский районы).

Омская обл. (Калачинский, Кормиловский, Нововаршавский, Одесский, Оконешниковский, Омский, Павлоградский, Полтавский, Русско-Полянский, Таврический, Черлакский, Щербакульский районы).

Восточно-Сибирский район

Красноярский край (Алтайский, Аскизский, Балахтинский, Бейский, Боградский, Минусинский, Новоселовский, Ужурский, Усть-Абаканский, Шарыповский, Ширинский, Шушенский районы).

Читинская обл. (Борзинский, Забайкальский, Красноключевский, Приаргунский районы).

Бурятская АССР (Бичурский, Джидинский, Курумканский, Кяхтинский, Мухоршибирский, Селенгинский, Улан-Удэнский, Хоринский районы).

Тувинская АССР (во всех районах агролесомелиоративной зоны).











Приложение 17



КЛЕТЧАТКА ВЕРОЯТНОСТЕЙ ДЛЯ КРИВЫХ

С УМЕРЕННОЙ АСИММЕТРИЧНОСТЬЮ













Приложение 18



РАСЧЕТНЫЙ ОБЪЕМ СНЕГОПЕРЕНОСА В ЗАВИСИМОСТИ

ОТ СКОРОСТИ ВЕТРА НА ВЫСОТЕ ФЛЮГЕРА И ПОВТОРЯЕМОСТИ

МЕТЕЛЕВЫХ ВЕТРОВ ПРИ ПЛОТНОСТИ СНЕГА 0,25 И 0,30 т/м3




Таблица 1



                                                 Плотность снега 0,25 т/м3

                                                 Формула расчета: ,

                                                 где C = 0,00031



────────┬───────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────

Повто-  │Продол-│                       Расчетный объем снегопереноса W, м3/м, при скорости ветра v, м/с

ряемость│житель-│

ветров  │ность, │

(в слу- │ч, при ├───┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

чаях)   │8-сроч-│ 6 │ 7  │ 8  │ 9  │ 10 │ 11 │ 12 │ 13 │ 14  │ 15  │ 16  │ 17  │ 18  │ 19  │ 20  │ 21  │ 22  │ 23  │ 24  │ 25

        │ных

        │наблю- │

        │дениях │

────────┼───────┼───┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

   1       2   │ 3 │ 4  │ 5  │ 6  │ 7  │ 8  │ 9  │ 10 │ 11  │ 12  │ 13  │ 14  │ 15  │ 16  │ 17  │ 18  │ 19  │ 20  │ 21  │ 22

────────┼───────┼───┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

    1      3   │0,2│ 0,3│ 0,5│ 0,7│ 0,9│ 1,2│ 1,6│ 2,0│  2,6│  3,1│  3,8│  4,6│  5,4│  6,4│  7,4│  8,6│  9,9│ 11,3│ 12,8│ 14,5

    2      6   │0,4│ 0,6│ 1,0│ 1,4│ 1,8│ 2,5│ 3,2│ 4,1│  5,1│  6,3│  7,6│  9,1│ 10,8│ 12,8│ 14,9│ 17,2│ 19,8│ 22,6│ 25,7│ 29,1

    3      9   │0,6│ 1,0│ 1,4│ 2,0│ 2,8│ 3,7│ 4,8│ 6,1│  7,6│  9,4│ 11,4│ 13,7│ 16,3│ 19,1│ 22,3│ 25,8│ 29,7│ 33,9│ 38,6│ 43,6

    4     12   │0,8│ 1,3│ 1,9│ 2,7│ 3,7│ 5,0│ 6,4│ 8,2│ 10,2│ 12,6│ 15,2│ 18,3│ 21,7│ 25,5│ 29,8│ 34,4│ 39,6│ 45,3│ 51,4│ 58,1

    5     15   │1,0│ 1,6│ 2,4│ 3,4│ 4,6│ 6,2│ 8,0│10,2│ 12,8│ 15,7│ 19,0│ 22,8│ 27,1│ 31,9│ 37,2│ 43,1│ 49,5│ 56,6│ 64,3│ 72,6

    6     18   │1,2│ 1,9│ 2,8│ 4,1│ 5,6│ 7,4│ 9,6│12,2│ 15,3│ 18,8│ 22,8│ 27,4│ 32,5│ 38,3│ 44,6│ 51,7│ 59,4│ 67,9│ 77,1│ 87,2

    7     21   │1,4│ 2,2│ 3,3│ 4,7│ 6,5│ 8,7│11,2│14,3│ 17,9│ 22,0│ 26,7│ 32,0│ 38,0│ 44,6│ 52,1│ 60,3│ 69,3│ 79,2│ 90,0│101,7

    8     24   │1,6│ 2,6│ 3,8│ 5,4│ 7,4│ 8,9│12,8│16,3│ 20,4│ 25,1│ 30,5│ 36,6│ 43,4│ 51,0│ 59,5│ 68,9│ 79,2│ 90,5│102,8│116,2

    9     27   │1,8│ 2,9│ 4,3│ 6,1│ 8,4│11,1│14,5│18,4│ 23,0│ 28,2│ 34,3│ 41,1│ 48,8│ 57,4│ 67,0│ 77,5│ 89,1│101,8│115,7│130,8

   10     30   │2,0│ 3,2│ 4,8│ 6,8│ 9,3│12,4│16,1│20,4│ 25,5│ 31,4│ 38,1│ 45,7│ 54,2│ 63,8│ 74,4│ 86,1│ 99,0│113,2│128,6│145,3

   11     33   │2,2│ 3,5│ 5,2│ 7,4│10,2│13,6│17,7│22,5│ 28,1│ 34,5│ 41,9│ 50,2│ 59,7│ 70,2│ 81,8│ 94,7│108,9│124,5│141,4│159,6

   12     36   │2,4│ 3,8│ 5,7│ 8,1│11,2│14,8│19,3│24,5│ 30,6│ 37,7│ 45,7│ 54,8│ 70,5│ 76,5│ 89,3│103,4│118,8│135,8│154,3│174,4

   13     39   │2,6│ 4,1│ 6,2│ 8,8│12,1│16,1│20,9│26,6│ 33,2│ 40,8│ 49,5│ 59,4│ 65,1│ 82,9│ 96,7│112,0│128,7│147,1│167,1│188,9

   14     42   │2,8│ 4,5│ 6,7│ 9,5│13,0│17,3│22,5│28,6│ 35,7│ 43,9│ 53,3│ 64,0│ 75,9│ 89,3│104,2│120,6│138,6│158,4│180,0│203,4

   15     45   │3,0│ 4,8│ 7,1│10,2│14,0│18,6│24,1│30,6│ 38,3│ 47,1│ 57,1│ 68,5│ 81,4│ 95,7│111,6│129,2│148,5│169,7│192,8│218,0

   16     48   │3,2│ 5,1│ 7,6│10,8│14,9│19,8│25,7│32,7│ 40,8│ 50,2│ 60,9│ 73,1│ 86,8│102,1│119,0│137,8│158,4│181,0│205,7│232,5

   17     51   │3,4│ 5,4│ 8,1│11,5│15,8│21,0│27,3│34,7│ 43,4│ 53,4│ 64,8│ 77,7│ 92,2│108,4│126,5│146,4│168,3│192,4│218,6│247,0

   18     54   │3,6│ 5,7│ 8,6│12,2│16,7│22,3│28,9│36,8│ 45,9│ 56,5│ 68,5│ 82,2│ 97,6│114,8│133,9│155,0│178,2│203,7│231,4│261,6

   19     57   │3,8│ 6,1│ 9,0│12,9│17,7│23,5│30,5│38,8│ 48,5│ 59,6│ 72,4│ 86,8│103,0│121,2│141,4│163,6│188,2│215,0│244,3│276,1

   20     60   │4,0│ 6,4│ 9,5│13,6│18,6│24,8│32,1│40,9│ 51,0│ 62,8│ 76,2│ 91,4│108,5│127,6│148,8│172,2│198,0│226,3│257,1│250,6

   21     63   │4,2│ 6,7│10,0│14,2│19,5│26,0│33,7│42,9│ 53,6│ 65,9│ 80,0│ 96,0│113,9│134,0│156,2│180,9│208,0│237,6│270,0│305,2

   22     66   │4,4│ 7,0│10,5│14,9│20,5│27,2│35,4│45,0│ 56,1│ 69,0│ 83,8│100,5│119,3│140,3│163,7│189,5│217,8│248,9│282,8│319,7

   23     69   │4,6│ 7,3│11,0│15,6│21,4│28,5│37,0│47,0│ 58,7│ 72,2│ 87,6│105,1│124,7│146,7│171,1│198,1│227,8│260,2│295,7│334,2

   24     72   │4,8│ 7,6│11,4│16,3│22,3│29,7│38,6│49,0│ 61,2│ 75,3│ 91,4│109,6│130,2│153,1│178,6│206,7│237,7│271,6│308,6│348,8

   25     75   │5,0│ 8,0│11,9│16,9│23,2│30,9│40,2│51,1│ 63,8│ 78,5│ 95,2│114,2│135,6│159,5│186,0│215,3│247,6│282,9│321,4│363,3

   26     78   │5,2│ 8,3│12,4│17,6│24,2│32,2│41,8│53,1│ 66,3│ 81,6│ 99,0│118,8│141,0│165,8│193,4│223,9│  -    -    -    -

   27     84   │5,6│ 8,9│13,3│19,0│26,0│34,6│45,0│57,2│ 71,4│ 87,9│102,8│123,4│146,4│172,2│200,9│232,5│  -    -    -    -

   28     84   │5,6│ 8,9│13,3│19,0│26,0│34,6│45,0│57,2│ 71,4│ 87,9│106,6│127,9│151,9│178,6│208,3│241,2│  -    -    -    -

   29     87   │5,8│ 9,2│13,8│19,7│27,0│35,9│46,6│59,2│ 74,0│ 91,0│110,5│132,5│157,3│185,0│215,8│249,8│  -    -    -    -

   30     90   │6,0│ 9,6│14,3│20,3│27,9│37,1│48,2│61,3│ 76,6│ 94,2│114,3│137,1│166,7│191,4│223,2│258,4│  -    -    -    -

   31     93   │6,2│ 9,9│14,8│21,0│28,8│38,4│49,8│63,3│ 79,1│ 97,3│118,1│141,6│168,1│197,7│  -    -    -    -    -    -

   32     96   │6,4│10,2│15,2│21,7│29,8│39,6│51,4│65,4│ 81,7│100,4│121,9│146,2│173,6│204,1│  -    -    -    -    -    -

   33     99   │6,6│10,5│15,7│22,4│30,7│40,8│53,0│67,4│ 84,2│103,6│125,7│150,8│179,0│210,5│  -    -    -    -    -    -

   34   │ 102   │6,8│10,8│16,2│23,0│31,6│42,1│54,6│69,5│ 86,8│106,7│129,5│155,3│184,4│216,9│  -    -    -    -    -    -

   35   │ 105   │7,0│11,2│16,7│23,7│32,6│43,3│56,2│71,5│ 89,3│109,8│133,3│159,9│189,9│223,3│  -    -    -    -   -    -

   36   │ 108   │7,2│11,5│17,1│24,4│33,5│44,6│57,8│73,6│ 91,9│113,0│137,1│164,5│  -    -    -    -    -    -    -    -

   37   │ 111   │7,4│11,8│17,6│25,1│34,4│45,8│59,5│75,6│ 94,4│116,1│140,9│169,0│  -    -    -    -    -    -    -    -

   38   │ 114   │7,6│12,1│18,1│25,8│35,3│47,0│61,1│77,6│ 97,0│119,3│144,8│173,6│  -    -    -    -    -    -    -    -

   39   │ 117   │7,8│12,4│18,6│26,4│36,3│48,3│62,7│79,7│ 99,5│122,4│148,6│178,2│  -    -    -    -    -    -    -    -

   40   │ 120   │8,0│12,8│19,0│27,1│37,2│49,5│64,3│81,7│102,1│125,5│152,4│182,8│  -    -    -    -    -    -    -    -



Таблица 2



                                                Плотность снега 0,30 т/м3

                                                Формула расчета: ,

                                                где C = 0,00026



────────┬───────┬─────────────────────────────────────────────────────────────────────────────────────────────────────────────

Повто-  │Продол-│                      Расчетный объем снегопереноса W, м3/м, при скорости ветра v, м/с

ряемость│житель-│

ветров  │ность, │

(в слу- │ч, при ├───┬────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

чаях)   │8-сроч-│ 6 │ 7  │ 8  │ 9  │ 10 │ 11 │ 12 │ 13 │ 14 │ 15  │ 16  │ 17  │ 18  │ 19  │ 20  │ 21  │ 22  │ 23  │ 24  │ 25

        │ных

        │наблю- │

        │дениях │

────────┼───────┼───┼────┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

   1       2   │ 3 │ 4  │ 5  │ 6  │ 7  │ 8  │ 9  │ 10 │ 11 │ 12  │ 13  │ 14  │ 15  │ 16  │ 17  │ 18  │ 19  │ 20  │ 21  │ 22

────────┼───────┼───┼────┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

   1       3   │0,2│ 0,3│ 0,4│ 0,6│ 0,8│ 1,0│ 1,3│ 1,7│ 2,1│  2,6│  3,2│  3,8│  4,5│  5,4│  6,2│  7,2│  8,3│  9,5│ 10,8│ 12,4

   2       6   │0,3│ 0,5│ 0,8│ 1,1│ 1,6│ 2,1│ 2,7│ 3,4│ 4,3│  5,3│  6,4│  7,7│  9,1│ 10,7│ 12,5│ 14,4│ 16,6│ 19,0│ 21,6│ 24,2

   3       9   │0,5│ 0,8│ 1,2│ 1,7│ 2,3│ 3,1│ 4,0│ 5,1│ 6,4│  7,9│  9,6│ 11,5│ 13,6│ 16,0│ 18,7│ 21,7│ 24,9│ 28,5│ 32,3│ 36,6

   4      12   │0,7│ 1,1│ 1,6│ 2,3│ 3,1│ 4,2│ 5,4│ 6,8│ 8,6│ 10,5│ 12,8│ 15,3│ 18,2│ 21,4│ 25,0│ 28,9│ 33,2│ 38,0│ 43,1│ 48,7

   5      15   │0,8│ 1,3│ 2,0│ 2,8│ 3,9│ 5,2│ 6,7│ 8,6│10,7│ 13,2│ 16,0│ 19,0│ 22,7│ 26,8│ 31,2│ 36,1│ 41,5│ 47,4│ 53,9│ 60,9

   6      18   │1,0│ 1,6│ 2,4│ 3,4│ 4,7│ 6,2│ 8,1│10,3│12,8│ 15,8│ 19,2│ 23,0│ 27,3│ 32,1│ 37,4│ 43,3│ 49,8│ 56,9│ 64,7│ 73,1

   7      21   │1,2│ 1,9│ 2,8│ 4,0│ 5,4│ 7,3│ 9,4│12,0│15,0│ 18,4│ 22,4│ 26,8│ 31,8│ 37,4│ 43,7│ 50,6│ 58,1│ 66,4│ 75,5│ 85,3

   8      24   │1,3│ 2,1│ 3,2│ 4,5│ 6,2│ 8,3│10,8│13,7│17,1│ 21,0│ 25,6│ 30,6│ 36,4│ 42,8│ 49,9│ 57,8│ 66,4│ 75,9│ 86,3│ 97,5

   9      27   │1,5│ 2,4│ 3,6│ 5,1│ 7,0│ 9,3│12,1│15,4│19,3│ 23,7│ 28,8│ 34,5│ 40,9│ 48,2│  5,2│ 65,0│ 74,7│ 85,4│ 97,0│109,7

  10      30   │1,7│ 2,7│ 4,0│ 5,7│ 7,8│10,4│13,5│17,1│21,4│ 26,3│ 31,9│ 38,3│ 45,5│ 53,5│ 62,4│ 72,2│ 83,0│ 94,9│107,8│121,9

  11      33   │1,8│ 2,9│ 4,4│ 6,2│ 8,6│11,4│14,8│18,8│23,5│ 29,0│ 35,1│ 42,2│ 50,0│ 58,8│ 68,6│ 79,4│ 91,4│104,4│118,6│134,1

  12      36   │2,0│ 3,2│ 4,8│ 6,8│ 9,4│12,4│16,2│20,6│25,7│ 31,6│ 38,3│ 46,0│ 54,6│ 64,2│ 74,9│ 86,7│ 99,7│113,9│129,4│146,2

  13      39   │2,2│ 3,5│ 5,2│ 7,4│10,1│13,5│17,5│22,3│27,8│ 34,2│ 41,5│ 49,8│ 59,1│ 69,6│ 81,1│ 93,9│108,0│123,4│140,2│158,4

  14      42   │2,4│ 3,7│ 5,6│ 8,0│10,9│14,5│18,9│24,0│30,0│ 36,8│ 44,7│ 53,6│ 63,7│ 74,9│ 87,4│101,1│116,3│132,9│151,0│170,6

  15      45   │2,5│ 4,0│ 6,0│ 8,5│11,7│15,6│20,2│25,7│32,1│ 39,5│ 47,9│ 57,5│ 68,2│ 80,2│ 93,6│108,4│124,6│142,4│161,7│182,8

  16      48   │2,7│ 4,3│ 6,4│ 9,1│12,5│16,6│21,6│27,4│34,2│ 42,1│ 51,1│ 61,3│ 72,8│ 85,6│ 99,8│115,6│132,9│151,8│172,5│195,0

  17      51   │2,9│ 4,5│ 6,8│ 9,7│13,2│17,6│22,9│29,1│36,4│ 44,8│ 94,3│ 65,1│ 77,3│ 91,0│106,1│122,8│141,2│161,3│183,3│207,2

  18      54   │3,0│ 4,8│ 7,2│10,2│14,0│18,7│24,3│30,8│38,5│ 47,4│ 57,5│ 69,0│ 81,9│ 96,3│112,3│130,0│149,5│170,8│194,1│219,4

  19      57   │3,2│ 5,1│ 7,6│10,8│14,8│19,7│25,6│32,6│40,7│ 50,0│ 60,7│ 72,8│ 86,4│101,6│118,6│137,2│157,8│180,3│204,9│231,6

  20      60   │3,4│ 5,4│ 8,0│11,4│15,6│20,8│27,0│34,3│42,8│ 52,6│ 63,9│ 76,6│ 91,0│107,0│124,8│144,5│166,1│189,8│216,6│243,7

  21      63   │3,5│ 5,6│ 8,4│11,9│16,4│21,8│28,3│36,0│44,9│ 55,3│ 67,1│ 80,5│ 95,5│112,4│131,0│151,7│174,4│199,3│226,4│255,9

  22      66   │3,7│ 5,9│ 8,8│12,5│17,2│22,8│29,6│37,7│47,1│ 57,9│ 70,3│ 84,3│100,1│117,7│137,3│158,9│182,7│208,8│237,2│268,1

  23      69   │3,9│ 6,2│ 9,2│13,1│17,9│23,9│31,0│39,4│49,2│ 60,5│ 73,5│ 88,1│104,6│123,0│143,5│166,1│191,0│218,3│248,0│280,3

  24      72   │4,0│ 6,4│ 9,6│13,6│18,7│24,9│32,3│41,1│51,4│ 63,2│ 76,7│ 92,0│109,2│128,4│149,8│173,4│199,3│227,8│258,8│292,5

  25      75   │4,2│ 6,7│10,0│14,2│19,5│26,0│33,7│42,8│53,5│ 65,8│ 79,9│ 95,8│113,7│133,8│156,0│180,6│207,6│237,2│269,6│304,7

  26      78   │4,4│ 7,0│10,4│14,8│20,3│27,0│35,0│44,6│55,6│ 68,4│ 83,1│ 99,6│118,3│139,3│162,2│187,8│  -    -    -    -

  27      81   │4,5│ 7,2│10,8│15,4│21,0│28,0│36,4│46,3│57,8│ 71,1│ 86,3│103,5│122,8│144,4│168,5│195,0│  -    -    -    -

  28      84   │4,7│ 7,5│11,2│15,9│21,8│29,1│37,7│48,0│59,9│ 73,7│ 89,4│107,3│127,4│149,8│174,7│202,3│  -    -    -    -

  29      87   │4,9│ 7,8│11,6│16,5│22,6│30,1│39,1│49,7│62,1│ 76,3│ 92,6│111,1│131,9│155,2│181,0│209,5│  -    -    -    -

  30      90   │5,0│ 8,0│12,0│17,0│23,4│31,1│40,4│51,4│64,2│ 79,0│ 95,6│115,0│136,5│160,5│187,2│216,7│  -    -    -    -

  31      93   │5,2│ 8,3│12,4│17,6│24,2│32,2│41,8│53,1│66,3│ 81,6│ 99,0│118,8│141,0│165,8│  -    -    -    -    -    -

  32      96   │5,4│ 8,6│12,9│18,2│25,0│33,2│43,1│54,8│68,5│ 84,2│102,2│122,6│145,6│171,2│  -    -    -    -    -    -

  33      99   │5,6│ 8,8│13,2│18,8│25,7│34,2│44,5│56,6│70,6│ 86,9│105,4│126,5│150,1│176,6│  -    -    -    -    -    -

  34    │ 102   │5,7│ 9,1│13,6│19,3│26,5│35,3│45,8│58,3│72,8│ 89,5│108,6│130,3│154,7│181,9│  -    -    -    -    -    -

  35    │ 105   │5,9│ 9,4│14,0│19,9│27,3│36,3│47,2│60,0│74,9│ 92,1│111,8│134,1│159,2│187,2│  -    -    -    -    -    -

  36    │ 108   │6,1│ 9,6│14,4│20,5│28,1│37,4│48,5│61,7│77,0│ 94,8│115,0│138,0│  -    -    -    -    -    -    -    -

  37    │ 111   │6,2│ 9,9│14,8│21,0│28,8│38,4│49,9│63,4│79,2│ 97,4│118,2│141,8│  -    -    -    -    -    -    -    -

  38    │ 114   │6,4│10,2│15,2│21,6│29,6│39,4│51,2│65,1│81,3│100,0│121,4│145,6│  -    -    -    -    -    -    -    -

  39    │ 117   │6,6│10,4│15,6│22,2│30,4│40,5│52,6│66,8│83,5│102,7│124,6│149,4│  -    -    -    -    -    -    -    -

  40    │ 120   │6,7│10,7│16,0│22,7│31,2│41,5│53,9│68,5│85,6│105,3│127,8│153,3│  -    -    -    -    -    -    -    -











Приложение 19



ЗНАЧЕНИЯ ОБЕСПЕЧЕННОСТИ, ВЫЧИСЛЕННЫЕ ПО ФОРМУЛЕ



────────┬──────────────────────────────────────────────────────────────────────────────────────────────────

Число                        Обеспеченность, %, при порядковых номерах членов ряда m

членов в├───┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────

ряду, n │ 1 │ 2  │ 3  │ 4  │ 5  │ 6  │ 7  │ 8  │ 9  │ 10 │ 11 │ 12 │ 13 │ 14 │ 15 │ 16 │ 17 │ 18 │ 19 │ 20

────────┼───┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────

   10   │6,7│16,3│26,0│35,6│45,2│54,8│64,4│74,0│83,6│93,3│ -  │ -  │ -  │ -  │ -  │ -  │ -  │ -  │ -  │ -

   11   │6,1│14,9│23,7│32,5│41,2│50,0│58,8│67,5│76,3│85,1│93,9│ -  │ -  │ -  │ -  │ -  │ -  │ -  │ -  │ -

   12   │5,6│13,7│21,8│29,8│37,9│46,0│54,0│62,1│70,2│78,2│86,3│94,3│ -  │ -  │ -  │ -  │ -  │ -  │ -  │ -

   13   │5,2│12,7│20,1│27,6│35,1│42,5│50,1│57,5│64,9│72,4│79,8│87,3│94,8│ -  │ -  │ -  │ -  │ -  │ -  │ -

   14   │4,9│11,8│18,7│25,7│32,6│39,6│46,5│53,5│60,4│67,4│74,3│81,3│88,2│95,1│ -  │ -  │ -  │ -  │ -  │ -

   15   │4,5│11,0│17,5│24,0│30,5│37,0│43,5│50,0│56,5│63,0│69,4│76,0│82,5│90,0│95,5│ -  │ -  │ -  │ -  │ -

   16   │4,3│10,4│16,5│22,6│28,7│34,8│40,8│46,9│53,0│59,1│65,2│71,3│77,4│83,6│89,6│95,7│ -  │ -  │ -  │ -

   17   │4,0│ 9,8│15,5│21,3│27,0│32,8│38,5│44,2│50,0│55,7│61,5│67,2│73,0│78,7│85,5│90,2│96,0│ -  │ -  │ -

   18   │3,8│ 9,2│14,7│20,1│25,5│31,0│36,4│41,8│47,3│52,7│58,1│63,6│69,0│74,5│79,9│85,3│90,8│96,2│ -  │ -

   19   │3,6│ 8,8│13,9│19,1│24,2│29,4│34,5│39,7│44,8│50,0│55,1│60,3│65,5│70,6│75,8│80,9│86,1│91,2│96,4│ -

   20   │3,4│ 8,3│13,2│18,1│23,0│27,9│32,8│37,7│42,6│47,5│52,4│57,3│62,2│67,2│72,1│77,0│81,9│86,8│91,7│96,6











Приложение 20



ОТКЛОНЕНИЕ ОРДИНАТ  (P, ) БИНОМИАЛЬНОЙ КРИВОЙ

ОБЕСПЕЧЕННОСТИ ОТ СРЕДНЕГО ЗНАЧЕНИЯ ПРИ  = 1



────────┬────────────────────────────────────────────────────────────────────────────────────────

Коэффи- │                     Отклонение ординат Фи при обеспеченности P, %

циент

асиммет-├────┬────┬────┬────┬─────┬──────┬─────┬──────┬──────┬──────┬──────┬──────┬───────┬──────

рии C   │ 1  │ 3  │ 5  │ 10 │ 20    30  │ 40    50    60    70    80    90    95     97

     S

────────┼────┼────┼────┼────┼─────┼──────┼─────┼──────┼──────┼──────┼──────┼──────┼───────┼──────

  0,0   │2,33│1,88│1,64│1,28│0,84 │ 0,52 │ 0,25│ 0,00 │-0,25 │-0,52 │-0,84 │-1,28 │-1,64  │-1,88

  0,1   │2,40│1,92│1,67│1,29│0,84 │ 0,51 │ 0,24│-0,02 │-0,27 │-0,53 │-0,85 │-1,27 │-1,61  │-1,84

  0,2   │2,47│1,96│1,70│1,30│0,83 │ 0,50 │ 0,22│-0,03 │-0,28 │-0,55 │-0,85 │-1,26 │-1,58  │-1,79

  0,3   │2,54│2,00│1,72│1,31│0,82 │ 0,48 │ 0,20│-0,05 │-0,30 │-0,56 │-0,85 │-1,24 │-1,55  │-1,75

  0,4   │2,61│2,04│1,75│1,32│0,82 │ 0,47 │ 0,19│-0,07 │-0,31 │-0,57 │-0,85 │-1,23 │-1,52  │-1,70

  0,5   │2,68│2,08│1,77│1,32│0,81 │ 0,46 │ 0,17│-0,08 │-0,33 │-0,58 │-0,85 │-1,22 │-1,49  │-1,66

  0,6   │2,75│2,12│1,80│1,33│0,80 │ 0,44 │ 0,16│-0,10 │-0,34 │-0,59 │-0,85 │-1,20 │-1,45  │-1,61

  0,7   │2,82│2,15│1,82│1,33│0,79 │ 0,43 │ 0,14│-0,12 │-0,36 │-0,60 │-0,85 │-1,18 │-1,42  │-1,57

  0,8   │2,89│2,18│1,84│1,34│0,78 │ 0,41 │ 0,12│-0,13 │-0,37 │-0,60 │-0,85 │-1,17 │-1,38  │-1,52

  0,9   │2,96│2,22│1,86│1,34│0,77 │ 0,40 │ 0,11│-0,15 │-0,38 │-0,61 │-0,85 │-1,15 │-1,35  │-1,47

  1,0   │3,02│2,25│1,88│1,34│0,76 │ 0,38 │ 0,09│-0,16 │-0,39 │-0,63 │-0,85 │-1,13 │-1,32  │-1,42

  1,1   │3,09│2,28│1,89│1,34│0,74 │ 0,36 │ 0,07│-0,18 │-0,41 │-0,62 │-0,85 │-1,10 │-1,28  │-1,38

  1,2   │3,15│2,31│1,91│1,34│0,73 │ 0,35 │ 0,05│-0,19 │-0,42 │-0,63 │-0,84 │-1,08 │-1,24  │-1,33

  1,3   │3,21│2,34│1,92│1,34│0,72 │ 0,33 │ 0,04│-0,21 │-0,43 │-0,63 │-0,84 │-1,06 │-1,20  │-1,28

  1,4   │3,27│2,37│1,94│1,34│0,71 │ 0,31 │ 0,02│-0,22 │-0,44 │-0,63 │-0,83 │-1,04 │-1,77  │-1,23

  1,5   │3,33│2,39│1,95│1,33│0,69 │ 0,30 │ 0,00│-0,24 │-0,45 │-0,64 │-0,82 │-1,02 │-1,13  │-1,19

  1,6   │3,39│2,42│1,96│1,33│0,68 │ 0,28 │-0,02│-0,25 │-0,46 │-0,64 │-0,81 │-0,99 │-1,10  │-1,14

  1,7   │3,44│2,44│1,97│1,32│0,66 │ 0,28 │-0,03│-0,27 │-0,47 │-0,64 │-0,81 │-0,97 │-1,06  │-1,10

  1,8   │3,50│2,46│1,98│1,32│0,64 │ 0,24 │-0,05│-0,28 │-0,48 │-0,64 │-0,80 │-0,94 │-1,02  │-1,06

  1,9   │3,55│2,49│1,99│1,31│0,63 │ 0,22 │-0,07│-0,29 │-0,48 │-0,64 │-0,79 │-0,92 │-0,98  │-1,01

  2,0   │3,60│2,51│2,00│1,30│0,61 │ 0,20 │-0,08│-0,31 │-0,49 │-0,64 │-0,78 │-0,90 │-0,95  │-0,97

  2,1   │3,65│2,53│2,01│1,29│0,59 │ 0,18 │-0,10│-0,32 │-0,50 │-0,64 │-0,76 │-0,867│-0,914 │-0,930

  2,2   │3,68│2,54│2,02│1,27│0,57 │ 0,16 │-0,12│-0,33 │-0,50 │-0,64 │-0,76 │-0,842│-0,882 │-0,895

  2,3   │3,73│2,57│2,01│1,26│0,55 │ 0,14 │-0,13│-0,34 │-0,50 │-0,63 │-0,74 │-0,816│-0,850 │-0,859

  2,4   │3,78│2,60│2,00│1,25│0,52 │ 0,12 │-0,14│-0,35 │-0,51 │-0,62 │-0,72 │-0,792│-0,820 │-0,827

  2,5   │3,82│2,62│2,00│1,23│0,50 │ 0,10 │-0,16│-0,36 │-0,51 │-0,62 │-0,71 │-0,768│-0,790 │-0,795

  2,6   │3,86│2,63│2,00│1,21│0,48 │ 0,085│-0,17│-0,37 │-0,51 │-0,61 │-0,70 │-0,746│-0,763 │-0,766

  2,7   │3,92│2,64│2,00│1,19│0,46 │ 0,070│-0,18│-0,38 │-0,51 │-0,61 │-0,68 │-0,724│-0,736 │-0,739

  2,8   │3,96│2,65│2,00│1,18│0,44 │ 0,057│-0,20│-0,39 │-0,51 │-0,60 │-0,67 │-0,703│-0,711 │-0,713

  2,9   │4,01│2,66│1,99│1,15│0,41 │ 0,041│-0,21│-0,39 │-0,51 │-0,60 │-0,65 │-0,681│-0,688 │-0,689

  3,0   │4,05│2,66│1,97│1,13│0,39 │ 0,027│-0,22│-0,40 │-0,51 │-0,59 │-0,64 │-0,661│-0,665 │-0,667

  3,1   │4,09│2,66│1,97│1,11│0,37 │ 0,010│-0,23│-0,40 │-0,51 │-0,58 │-0,62 │-0,641│-0,644 │-0,645

  3,2   │4,11│2,66│1,96│1,09│0,35 │-0,006│-0,25│-0,41 │-0,51 │-0,57 │-0,61 │-0,622│-0,625 │-0,625

  3,3   │4,15│2,66│1,95│1,08│0,33 │-0,022│-0,26│-0,41 │-0,50 │-0,56 │-0,59 │-0,604│-0,606 │-0,606

  3,4   │4,18│2,66│1,94│1,06│0,31 │-0,036│-0,27│-0,41 │-0,50 │-0,55 │-0,58 │-0,587│-0,588 │-0,588

  3,5   │4,21│2,66│1,93│1,04│0,29 │-0,049│-0,28│-0,41 │-0,50 │-0,54 │-0,56 │-0,570│-0,571 │-0,571

  3,6   │4,24│2,66│1,93│1,03│0,28 │-0,072│-0,28│-0,42 │-0,49 │-0,54 │-0,55 │-0,555│-0,556 │-0,556

  3,7   │4,26│2,66│1,91│1,01│0,26 │-0,084│-0,29│-0,42 │-0,48 │-0,52 │-0,54 │-0,540│-0,541 │-0,541

  3,8   │4,29│2,65│1,90│1,00│0,24 │-0,095│-0,30│-0,42 │-0,48 │-0,51 │-0,52 │-0,526│-0,526 │-0,526

  3,9   │4,32│2,65│1,90│0,98│0,23 │-0,11 │-0,30│-0,41 │-0,47 │-0,50 │-0,51 │-0,513│-0,513 │-0,513

  4,0   │4,34│2,65│1,90│0,96│0,21 │-0,12 │-0,31│-0,41 │-0,46 │-0,49 │-0,50 │-0,500│-0,500 │-0,500

  4,1   │4,36│2,65│1,89│0,95│0,20 │-0,13 │-0,31│-0,41 │-0,46 │-0,48 │-0,487│-0,488│-0,488 │-0,488

  4,2   │4,39│2,64│1,88│0,93│0,19 │-0,13 │-0,31│-0,41 │-0,45 │-0,47 │-0,475│-0,476│-0,476 │-0,476

  4,3   │4,40│2,64│1,87│0,92│0,17 │-0,14 │-0,32│-0,40 │-0,44 │-0,46 │-0,465│-0,465│-0,465 │-0,465

  4,4   │4,42│2,63│1,86│0,91│0,15 │-0,15 │-0,32│-0,40 │-0,44 │-0,450│-0,455│-0,455│-0,455 │-0,455

  4,5   │4,44│2,62│1,85│0,89│0,14 │-0,16 │-0,32│-0,40 │-0,43 │-0,441│-0,444│-0,444│-0,444 │-0,444

  4,6   │4,46│2,62│1,84│0,87│0,13 │-0,17 │-0,32│-0,40 │-0,42 │-0,432│-0,435│-0,435│-0,435 │-0,435

  4,7   │4,49│2,61│1,83│0,85│0,11 │-0,18 │-0,32│-0,40 │-0,41 │-0,424│-0,426│-0,426│-0,426 │-0,426

  4,8   │4,50│2,60│1,81│0,82│0,10 │-0,19 │-0,32│-0,39 │-0,41 │-0,415│-0,417│-0,417│-0,417 │-0,417

  4,9   │4,51│2,60│1,80│0,80│0,034│-0,19 │-0,33│-0,386│-0,402│-0,407│-0,408│-0,408│-0,408 │-0,408

  5,0   │4,54│2,60│1,78│0,78│0,068│-0,20 │-0,33│-0,380│-0,395│-0,399│-0,400│-0,400│-0,400 │-0,400

  5,1   │4,57│2,60│1,76│0,76│0,051│-0,21 │-0,33│-0,376│-0,388│-0,392│-0,392│-0,392│-0,392 │-0,392

  5,2   │4,59│2,60│1,74│0,73│0,035│-0,21 │-0,33│-0,369│-0,382│-0,384│-0,385│-0,385│-0,385 │-0,385









ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ

Яндекс цитирования


Copyright © www.docstroika.ru, 2013 - 2024
