ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 15
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips, type
15.
Design and dimensions
ГОСТ 25404-90
Группа В56
ОКП 19 6000
Дата введения
1 июля 1993 года
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. Разработан и
внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г.
Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением
Государственного комитета по управлению качеством продукции и стандартам от
31.10.1990 N 2760.
3. Срок проверки -
1999 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ
25404-82.
5. Ссылочные
нормативно-технические документы
──────────────────────────────────────────┬───────────────────────
Обозначение НТД, на который дана ссылка │
Номер пункта
──────────────────────────────────────────┼───────────────────────
ГОСТ
2209-90
│5
ГОСТ
25393-90
│3
1. Настоящий
стандарт распространяется на пластины для фасочных
резцов и для резцов обработки пазов типа "ласточкин хвост".

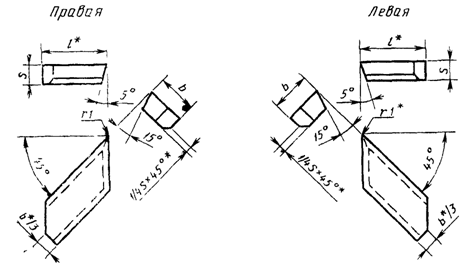

2. Конструкция и
размеры пластин должны соответствовать указанным на
чертеже и в табл. 1.
--------------------------------
<*> Размеры
для пресс-форм.
Размеры в мм
─────────────┬───┬──┬───┬──────────┬───────────────┬──────────────
Обозначение │ l │b │ s
│Основное │Дополнительное
│Применение по
пластин
│ │ │
│применение│ применение │
специальному
──────┬──────┤ │
│ │ │ │ заказу
правых│левых │ │
│ │ │ │
──────┼──────┼───┼──┼───┼──────────┼───────────────┼──────────────
15010
│- │12 │8
│3 │N 2, N 10 │N 1, N
3, N 4, │
│ │
│ │ │ │N 8, N 9, N 11 │
──────┼──────┼───┼──┼───┼──────────┼───────────────┼──────────────
15030
│15040 │16 │10│4
│N 4, N 10 │N 1, N 2, N 3, │
│ │
│ │ │ │N 8, N 9, N 11 │
──────┼──────┼───┼──┼───┼──────────┼───────────────┼──────────────
15090
│15100 │20 │16│5
│N 4, N 10 │N 1, N 2, N 3, │
│ │
│ │ │ │N 8, N 9, N 11 │
──────┼──────┼───┼──┼───┼──────────┼───────────────┼──────────────
15110
│15120 │25 │18│6
│N 4, N 10 │N 2, N 3, N 8, │N 1
│ │
│ │ │ │N 9, N 11 │
──────┼──────┼───┼──┤
├──────────┼───────────────┼──────────────
15150
│15160 │32 │20│
│N 10 │N 2, N 3,
N 4, │N 1, N 8
│ │
│ │ │ │N 9, N 11 │
3. Условное
обозначение пластин - по ГОСТ 25393.
4. Ориентировочная
масса пластин указана в справочном Приложении.
5.
Технические требования - по ГОСТ 2209.
6. Применяемые
марки сплавов: N 1 - Т30К4, N 2 - Т15К6, N 3 - Т14К8, N 4 - Т5К10, N 8 - ВК6-М,
ВК6-ОМ, N 9 - ВК6, N 10 - ВК8, N 11 - ВК10-ХОМ.
Приложение
Справочное
Таблица 2
ОРИЕНТИРОВОЧНАЯ
МАССА ПЛАСТИН
──────────────┬───────────────────────────────────────────────────
Обозначение
│ Ориентировочная масса
пластин в г из твердого
пластин
│ сплава
марок
──────┬───────┼──────┬─────┬─────┬──────┬────────┬──────┬─────────
правых│
левых │Т30К4 │Т15К6│Т14К8│Т5К10 │ВК6-ОМ, │
ВК8 │ВК10-ХОМ
│ │ │ │
│ │ВК6-М, │
│
│ │ │ │
│ │ ВК6 │
│
──────┼───────┼──────┼─────┼─────┼──────┼────────┼──────┼─────────
15010
│- │3,58 │4,22 │4,22 │4,78 │5,55
│5,50 │5,54
──────┼───────┼──────┼─────┼─────┼──────┼────────┼──────┼─────────
15030
│15040 │7,97 │9,37 │9,43 │10,00
│12,40 │12,20 │12,28
──────┼───────┼──────┼─────┼─────┼──────┼────────┼──────┼─────────
15090
│15100 │20,20
│23,80│23,80│27,00 │31,50 │31,00 │31,22
──────┼───────┼──────┼─────┼─────┼──────┼────────┼──────┼─────────
15110
│15120 │34,00
│40,00│40,50│45,50 │53,00 │52,00 │52,35
──────┼───────┼──────┼─────┼─────┼──────┼────────┼──────┼─────────
15150
│15160 │49,00
│57,00│58,00│65,00 │76,00 │75,00 │75,50
