Утвержден

Минсвязи РФ

19 июня 2000 года



РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ



СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ

НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ

МАГИСТРАЛЬНЫХ И ВНУТРИЗОНОВЫХ ВОЛП



РД 45.156-2000



Предисловие



1. Разработан АОЗТ "Межгорсвязьстрой" совместно с ОАО "Ростелеком" и ЩУ ОАО "Ростелеком".

Внесен Департаментом электросвязи Министерства Российской Федерации по связи и информатизации.

2. Утвержден Министерством Российской Федерации по связи и информатизации 19.06.2000.

3. Введен в действие Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 N 3636.

4. Введен впервые.



ПАСПОРТ ТРАССЫ



             (индекс)

    ВОЛП _________________



                     Паспорт трассы. Опись документов



┌──┬──────────────────────────────┬──────┬──────┬─────────────────────────┐

      Наименование документа    │Кол-во│Номера│       Примечания

                                │листов│границ│

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│2 │Титульный лист паспорта

  │трассы.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│3 │Скелетная схема ВОЛП и

  │основные данные цепей кабеля. │

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│4 │Схема размещения строительных            │С указанием нарастающей

  │длин и смонтированных муфт                │физической и оптической

  │на участке между оконечными               │длины ВОК с обоих концов │

  │пунктами ВОЛП.                            │участка.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│5 │Скелетная схема размещения                │С отметками

  │строительных длин кабеля                  │по нарастающей физической│

  │и смонтированных муфт                     │длины кабеля.

  │на участках.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│6 │Схемы распределения ОВ на

  кассетах разветвительных муфт.│

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│7 │Схемы расшивки кабеля на

  │оптических стойках в пунктах. │

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│8 │Схемы расшивки кабеля на

  │оптических стойках на участке.│

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│9 │Планы ввода кабелей в ОП.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│10│Схема заземления бронепокровов│

  │ВОК в шахтах ОП.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│11│Планы ввода кабелей в НРП с               │Включая кабели

  │привязкой контуров заземлений.            энергоснабжения.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│12│Планы размещения оборудования │

  │и стоек аппаратуры в пунктах. │

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│13│Монтажные схемы участков                  │С указанием оптической

  │регенерации.                              и физической длины ВОК

                                            │между смежными муфтами.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│14│Ведомость проложенных

  │строительных длин ВОК.

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│15│Откорректированные после                  │(чертежи кабельных

  │прокладки и монтажа кабеля                │переходов через

  │рабочие чертежи проектной                 │автомобильные и железные │

  │документации, уличные чертежи │            │дороги подшиваются сразу │

  │и планшеты.                               за соответствующим

                                            │планшетом)

├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤

│16│Картограммы глубины залегания │

  │кабеля и сигнально-предупреди-│

  │тельной ленты по участкам.

└──┴──────────────────────────────┴──────┴──────┴─────────────────────────┘



┌─────────────┬──────────────┬────────────────┬──────────────┬────────────┐

  Составил:  │ (должность)  │ (Фамилия И.О.) │  (подпись)      (дата)

└─────────────┴──────────────┴────────────────┴──────────────┴────────────┘







            (индекс)

    ВОЛП ________________

    Строительно-монтажная организация-генподрядчик: _______________________



                                  ПАСПОРТ ТРАССЫ

                  магистральной (внутризоновой) кабельной линии связи

                             на участке ОП "А" - ОП "Б"

                                           ────────────

                                             (индекс)

                                магистрали ────────────



    Марка кабеля - ______________________________________.

    Длина трассы - ______________________________________ км.

    Длина кабеля (всего) _________________________________ км; в том числе:

    в грунте ____________________________________________ км;

    в канализации _______________________________________ км;

    под водой ___________________________________________ км.



    Год прокладки кабеля - _____________

    Паспорт составлен - _______ (дата) _________



    Ответственный представитель генподрядчика:

         (должность)            (подпись)                (Ф.И.О.)

    ─────────────────────  ──────────────────  ────────────────────────────



    Ответственный исполнитель:

         (должность)            (подпись)                (Ф.И.О.)

    ─────────────────────  ──────────────────  ────────────────────────────



               (номер заказа)

    Объект: ────────────────────

                       (наименование организации)

    Подрядчик: ───────────────────────────────────────







            (индекс)

    ВОЛП ______________



            Скелетная схема ВОЛП и основные данные цепей кабеля







    Конструктивные и технические данные оптического кабеля

    1. A-Дв2Y 1x20 E9/125 0,36P 3,5 0,22 H18(R-1,7)

    ВОК  второго  типа;  центрально-модульной  конструкции, содержит 20 ОВ.

Изготовитель "Siemens".

    ОВ  одномодовое;  коэффициент  преломления  -  1,4675;  километрическое

затухание   при  измерении  на  длине  волны  =  1,55  не  более  0,24  dB.

Изготовитель "Siecor".







          1. Оптические волокна (ОВ); 2. Гидрофобный заполнитель;

         3. Двухслойная полиамидная оболочка центрального модуля;

                   4. 12 стальных проволок бронепокрова;

                        5. Гидрофобный заполнитель;

                    6. Внешняя полиэтиленовая оболочка



    2. A-Дf(ZN)(SR)2Y 3x6 E9/125 0,36 F3,5 + 0,22H18 1x2 E9/125 0,36 F3,5 +

0,22 H18

    ВОК   четвертого  типа  многомодульной  конструкции,  содержит  20  ОВ.

Изготовитель "Siemens".

    ОВ  одномодовое;  коэффициент  преломления  -  1,4675;  километрическое

затухание   при  измерении  на  длине  волны  =  1,55  не  более  0,24  dB.

Изготовитель "Siecor".







              1. Диэлектрический центральный силовой элемент;

                 2. Трубка модуля с ОВ; 3. Кордель без ОВ;

           4. Гидрофобный заполнитель; 5. Слой армирующих нитей;

                     6. Стальная гофрированная лента;

                    7. Внешняя полиэтиленовая оболочка



┌──────────────────────────────────┬─────────┬─────────────┬───────┬──────┐

             Составили            │Должность│Фамилия И.О. │Подпись│ Дата │

├──────────────────────────────────┼─────────┼─────────────┼───────┼──────┤

│Представители Московской зоны

                                  ├─────────┼─────────────┼───────┼──────┤



├──────────────────────────────────┼─────────┼─────────────┼───────┼──────┤

│Представители Отделения N 7

                                  ├─────────┼─────────────┼───────┼──────┤



└──────────────────────────────────┴─────────┴─────────────┴───────┴──────┘







           (индекс)

    ВОЛП ______________



         Схема размещения строительных длин и смонтированных муфт

          на участках регенерации между оконечными пунктами ВОЛП



    Участок _________





    ВОК производства "Siemens", марка A-DB2Y 1X14 E9/125 0,36F 3,5 0,22 h 18

(R 1,7)

    Общая длина кабеля на участке ОП "А" - НРП1/1 - ОП "Б" = 183507,0 м



┌────────────┬────────────┬────────────────┬───────────┬─────────┐

│ Составил:  │(должность) │ (Фамилия И.О.) │ (подпись) │ (дата)

└────────────┴────────────┴────────────────┴───────────┴─────────┘







                                                            Форма ВОЛС-ПТ-5

           (индекс)

    ВОЛП ______________

    Участок регенерации НРП... - НРП...



                          Скелетная схема

     размещения строительных длин кабеля и смонтированных муфт

                     на участке регенерации



                  Образец на телефонную канализацию



    Примечание:  На  каждый колодец с муфтой к типовому накиду прибавляется

длина колец.



    Пункт......

    ЛАЦ........

    Ряд........

    Место......







                             Образец на грунт

    Примечание.  На  каждой  муфте  с  обеих сторон выделяется плюсом длина

кабеля в кольцах.



    Пункт......

    ЛАЦ........

    Ряд........

    Место......







    Внимание!  На этих схемах наносится только физическая нарастающая длина

по БОК:



┌────────────┬────────────┬────────────────┬───────────┬─────────┐

│ Составил:  │(должность) │ (Фамилия И.О.) │ (подпись) │ (дата)

└────────────┴────────────┴────────────────┴───────────┴─────────┘







                                                            Форма ВОЛС-ПТ-6

           (индекс)

    ВОЛП ______________

    Участок ___________



       Схема распределения ОВ на кассете разветвительной муфты N...







┌────────────┬────────────┬────────────────┬───────────┬─────────┐

│ Составил:  │(должность) │ (Фамилия И.О.) │ (подпись) │ (дата)

└────────────┴────────────┴────────────────┴───────────┴─────────┘







                                                            Форма ВОЛС-ПТ-7

           (индекс)

    ВОЛП ______________

    Участок ___________



           Схема расшивки кабеля на оптических стойках в пунктах



Объект ТрП 1      Шнур                                                                    Шнур    Объект НРП 1/1

Стойка 1          соед. Кассета             Оптический кабель (ОК)                Кассета соед.   Стойка А



┌─────────────┬──┐                 ┌──┬───────┬──────┐     ┌──────┬───────┬──┐                 ┌──┬─────────────┐

│Наименование │N │                 │N │Цвет ОВ│ Цвет │     Цвет │Цвет ОВ│N │                 │N │Наименование │

│цепей, адреса│       ┌─────┐     │ОВ│       │модуля│     модуля       │ОВ│     ┌─────┐       │цепей, адреса│

├─────────────┼──┤               ├──┼───────┼──────┤     ├──────┼───────┼──┤               ├──┼─────────────┤

             │1 ├─────┼──о──┼─────┤1 │красный│                 красный│1 ├─────┼──о──┼─────┤1 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │2 ├─────┼──о──┼─────┤2 │зеленый│синий │     синий │зеленый│2 ├─────┼──о──┼─────┤2 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │3 ├─────┼──о──┼─────┤3 │голубой│                 голубой│3 ├─────┼──о──┼─────┤3 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │4 ├─────┼──о──┼─────┤4 │желтый │                 желтый │4 ├─────┼──о──┼─────┤4 │

├─────────────┼──┤               ├──┼───────┼──────┤     ├──────┼───────┼──┤               ├──┼─────────────┤

             │5 ├─────┼──о──┼─────┤5 │красный│                 красный│5 ├─────┼──о──┼─────┤5 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │6 ├─────┼──о──┼─────┤6 │зеленый│желтый│     желтый│зеленый│6 ├─────┼──о──┼─────┤6 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │7 ├─────┼──о──┼─────┤7 │голубой│                 голубой│7 ├─────┼──о──┼─────┤7 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │8 ├─────┼──о──┼─────┤8 │желтый │                 желтый │8 ├─────┼──о──┼─────┤8 │

├─────────────┼──┤               ├──┼───────┼──────┼─────┼──────┼───────┼──┤               ├──┼─────────────┤

             │9 ├─────┼──о──┼─────┤9 │красный│                 красный│9 ├─────┼──о──┼─────┤9 │

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │10├─────┼──о──┼─────┤10│зеленый│белый │     белый │зеленый│10├─────┼──о──┼─────┤10│

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │11├─────┼──о──┼─────┤11│голубой│                 голубой│11├─────┼──о──┼─────┤11│

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │12├─────┼──о──┼─────┤12│желтый │                 желтый │12├─────┼──о──┼─────┤12│

├─────────────┼──┤               ├──┼───────┼──────┤     ├──────┼───────┼──┤               ├──┼─────────────┤

             │13├─────┼──о──┼─────┤13│красный│                 красный│13├─────┼──о──┼─────┤13│

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │14├─────┼──о──┼─────┤14│зеленый│белый │     белый │зеленый│14├─────┼──о──┼─────┤14│

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │15├─────┼──о──┼─────┤15│голубой│                 голубой│15├─────┼──о──┼─────┤15│

├─────────────┼──┤               ├──┼───────┤                 ├───────┼──┤               ├──┼─────────────┤

             │16├─────┼──о──┼─────┤16│желтый │                 желтый │16├─────┼──о──┼─────┤16│

└─────────────┴──┘               └──┴───────┴──────┘     └──────┴───────┴──┘               └──┴─────────────┘

                       └─────┘                                                     └─────┘



┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                            Форма ВОЛС-ПТ-8

            (индекс)

    ВОЛП ______________

    Участок ___________



          Схема расшивки кабеля на оптических стойках на участке





┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                            Форма ВОЛС-ПТ-9

            (индекс)

    ВОЛП ______________

    Объект: _________

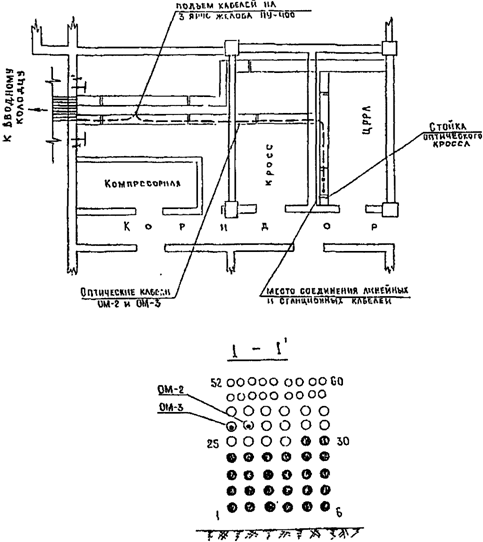

                      План ввода кабелей в ОП - .....







┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                           Форма ВОЛС-ПТ-10

            (индекс)

    ВОЛП ______________

    Объект: ___________



             Схема заземления бронепокровов ВОК в шахте ОП...







┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                           Форма ВОЛС-ПТ-11

            (индекс)

    ВОЛП ______________

    Объект: ___________



            План ввода кабелей в НРП - ... с привязкой контуров

                                заземлений





┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                           Форма ВОЛС-ПТ-12

        (индекс)

ВОЛП ______________

Объект: ___________



               План размещения оборудования и стоек в НРП...







┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                           Форма ВОЛС-ПТ-13

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1



                    Монтажная схема участка регенерации



    На схеме указывается:

    а) цифры сверху - оптические длины, измеренные рефлектометром по ОВ;

    б) цифры снизу - ближайшие к муфтам метки на концах строительных длин и

расчетное расстояние между муфтами в метрах.

    Измерительное оборудование ............ (наименование, тип, зав. номер)

...........................................................................







    От п. 1 до муфты номер 13 проложен кабель типа 4 (20 волокон).

    От муфты номер 13 до Трп1 проложен кабель типа 2 (20 волокон).

    Муфты номер 13, 14, 15, 16, 17, 18, 19 смонтированы с выводом КИП.



┌──────────────────────────┬─────────┬──────────────┬───────┬────┐

         Подписали        │Должность│ Фамилия И.О. │Подпись│Дата│

├──────────────────────────┼─────────┼──────────────┼───────┼────┤

│Представители строительно-│

│монтажной организации     ├─────────┼──────────────┼───────┼────┤



├──────────────────────────┼─────────┼──────────────┼───────┼────┤

│Представители технадзора

│Отделения N 7             ├─────────┼──────────────┼───────┼────┤



└──────────────────────────┴─────────┴──────────────┴───────┴────┘







                                                           Форма ВОЛС-ПТ-14

           (индекс)

    ВОЛП ______________

    Участок .... - ....



                Ведомость проложенных строительных длин ВОК



    Строительно-монтажная организация .....................................

    Завод - изготовитель кабеля ...........................................

    Марка проложенного кабеля:

    1) от НРП1 до М13 (тип - 4) ................ (марка) ..................

    2)от М13 до ТРП1 (тип - 2) .................. (марка) .................



┌────────┬───────┬──────────┬─────────┬──────────┬──────────┬─────────┬───┐

│ Номер  Номер    Номера  │Длина ка-│Длина ка- │Остаток     Дата   │Тип│

│барабана│строи-  смежных │беля по- │беля про- │кабеля    │прокладки│ВОК│

        тельной   муфт   │лученная │ложенная  │после про-│

        │длины            │(м)      │(м)       │кладки (м)│

├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



├────────┴───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤



└────────────────┴──────────┴─────────┴──────────┴──────────┴─────────┴───┘



┌──────────────────────────────┬───────────┬──────────────┬─────────┬─────┐

          Подписали           │ Должность │ Фамилия И.О. │ Подпись │Дата │

├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤

│Представители строительно-

│монтажной организации         ├───────────┼──────────────┼─────────┼─────┤



├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤

│Представители технадзора

                              ├───────────┼──────────────┼─────────┼─────┤



└──────────────────────────────┴───────────┴──────────────┴─────────┴─────┘







           (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1



                             Рабочие чертежи







                                                           Форма ВОЛС-ПТ-16

           (индекс)

    ВОЛП ______________

    Участок ___________



                   Картограмма глубины залегания кабеля

                    и сигнально-предупредительной ленты





┌──────────────────────────────┬───────────┬──────────────┬─────────┬─────┐

          Подписали           │ Должность │ Фамилия И.О. │ Подпись │Дата │

├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤

│Представители строительно-

│монтажной организации         ├───────────┼──────────────┼─────────┼─────┤



├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤

│Представители технадзора

                              ├───────────┼──────────────┼─────────┼─────┤



└──────────────────────────────┴───────────┴──────────────┴─────────┴─────┘








ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ



            (индекс)

    ВОЛП ______________



              Паспорт трассы электрический. Опись документов



┌──┬────────────────────────────────┬──────┬───────┬──────────────────────┐

       Наименование документа     │Кол-во│Номера │      Примечания

                                 │листов│страниц│

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│2 │Титульный лист электрического

  │паспорта трассы.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│3 │Технические данные и особенности             │С эскизом поперечного │

  │конструкции проложенного ВОК.                │сечения.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│4 │Схема размещения на магистрали

  │строительных длин кабеля

  │и смонтированных муфт.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│5 │Протоколы монтажа муфт.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│6 │Протоколы монтажа оптических                 │Затухание

  │кроссов.                                     на сростках ОВ

                                               │оценивается только

                                               │по сварочному

                                               │устройству.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│7 │Рефлектограммы двусторонних                  │Представляются

  │измерений затухания ОВ                       │в ксерокопиях

  │на смонтированных участках                   │на отдельных листах.

  │регенерации.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│8 │Протоколы измерений затухания ОВ│             │Измерения производятся│

  │смонтированного кабеля на                    │оптическим генератором│

  │участках регенерации.                        и приемником

                                               │или рефлектометром.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│9 │Протоколы измерения

  │сопротивления изоляции внешней

  │полиэтиленовой оболочки ВОК

  │(бронепокровы - "земля")

  │на смонтированных участках

  │регенерации.

├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤

│10│Протоколы измерения переходного │

  │сопротивления грозозащитных

  │тросов по отношению к "земле".

└──┴────────────────────────────────┴──────┴───────┴──────────────────────┘



┌────────────┬────────────────────┬───────────────┬──────────┬────────────┐

│ Составил:      (должность)     │(Фамилия И.О.) │(подпись) │   (дата)

└────────────┴────────────────────┴───────────────┴──────────┴────────────┘







            (индекс)

    ВОЛП ______________

    Строительно-монтажная организация-генподрядчик: _______________________



                       ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

            магистральной (внутризоновой) кабельной линии связи

                        на участке ОП "А" - ОП "Б"

                                      ─────────────

                                       (индекс)

                          магистрали ────────────



    Марка кабеля - __________________________________________

    Длина трассы - __________________________________________ км.

    Длина кабеля (всего) __________________________________ км; в том числе

    в грунте ________________________________________________ км;

    в канализации ___________________________________________ км;

    под водой _______________________________________________ км.

    Год прокладки кабеля - __________________________________

                          (дата)

    Паспорт составлен - ──────────

    Ответственный представитель генподрядчика:

           (должность)              (подпись)              (Ф.И.О.)

    ─────────────────────────   ──────────────────   ──────────────────────

    Ответственный исполнитель:

            (должность)              (подпись)             (Ф.И.О.)

    ─────────────────────────   ──────────────────   ──────────────────────

            (номер заказа)

    Объект: ______________

                (наименование организации)

    Подрядчик: ____________________________







                                                           Форма ВОЛС-ПТЭ-3



            (индекс)

    ВОЛП ______________



               Технические данные и особенности конструкции

                             проложенного ВОК



               Волоконно-оптический кабель ДПС производства

                           ЗАО "Севкабель-Оптик"



                     Эскиз поперечного сечения кабеля







                      Рекомендуемые условия прокладки

    В грунтах всех групп при прокладке в открытую траншею

    В  кабельной канализации, трубах, коллекторах при наличии особо высоких

требований по механической устойчивости



               Основные параметры и особенности конструкции

    Оптическая  скрутка  6-элементная с центральным силовым элементом (ЦОЭ)

диаметром 2 мм

    Коэффициент затихания, менее:

    - 0,25 дБ/км на длине волны 1,55 мкм

    - 0,4 дБ/км на длине волны 1,3 мкм (для одномодовых волокон)

    - 0,7 дБ/км на длине волны 1,3 мкм (для многомодовых волокон)

    Растягивающее усилие - 7 кН

    Температурный диапазон - -40 °C - 50 °C

    Вес, не более - 650 кг/км

    Внешний диаметр - 16 мм

    Соотношение  оптических  модулей  и корделей в скрутке в зависимости от

количества оптических волокон

    Максимальное количество оптических волокон - 36



┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                           Форма ВОЛС-ПТЭ-4

         (индекс)

    ВОЛП ────────

    Участок регенерации НРП... - НРП...



                 Схема размещения строительных длин кабеля

               и смонтированных муфт на участке регенерации







┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘





                                                           Форма ВОЛС-ПТЭ-4

         (индекс)

    ВОЛП ────────

    Участок регенерации ОП-1 - НРП-1/1



                        Протокол монтажа муфты N ____



    Строительно-монтажная организация _____________________________________

    Сварочное устройство (тип, зав. N) ____________________________________

    Рефлектометр (тип, зав. N) ____________________________________________

    Установочные параметры рефлектометра: показатель преломления _________;

    длина волны - _______; длительность импульса - ______; диапазон - _____

    Оптическое расстояние до смежной муфты N _______ составляет ______ м.



┌────┬──────────────────────────────┬─────────────────────────┬───────────┐

│N ОВ│   Затухание на сростках по   │Затухание на сростках по │Примечание │

        сварочному устройству           рефлектометру

    ├───────┬───────┬───────┬──────┼────────┬────────┬───────┤

       1      2      3     4     А-В     В-А   │Среднее│

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│1

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│2

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│3

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│4

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│5

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│6

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│7

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│8

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│9

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│10

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│11

├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤

│12

└────┴───────┴───────┴───────┴──────┴────────┴────────┴───────┴───────────┘



                      Метровые MCIKII на оболочке ОК







┌───────────────────────────┬─────────┬─────────────┬──────────┬──────────┐

         Подписали         │Должность│Фамилия И.О. │ Подпись     Дата

├───────────────────────────┼─────────┼─────────────┼──────────┼──────────┤

│Представители строительно- │

│монтажной организации      ├─────────┼─────────────┼──────────┼──────────┤



├───────────────────────────┼─────────┼─────────────┼──────────┼──────────┤

│Представители технадзора

                           ├─────────┼─────────────┼──────────┼──────────┤



└───────────────────────────┴─────────┴─────────────┴──────────┴──────────┘







                                                           Форма ВОЛС-ПТЭ-6

         (индекс)

    ВОЛП ────────

    Участок регенерации ОП1 - НРП1/1

    Объект НРП1/1



                  Протокол монтажа оптического кросса



    Строительно-монтажная организация _____________________________________

    Наименование (номер) кросса ___________________________________________

    Сварочное устройство (тип, N) _________________________________________



┌──┬────┬─────────────────────────────────────────────────────────────────┐

│N │Цвет│       Затухание на сростках по сварочному устройству (дБ)

│ОВ│ ОВ ├────────────────┬───────────────┬───────────────┬────────────────┤

      │1-е сращивание  │2-е сращивание │3-е сращивание │ 4-е сращивание │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│1 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│2 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│3 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│4 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│5 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│6 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│7 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│8 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│9 │

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│10│

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│11│

├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤

│12│

└──┴────┴────────────────┴───────────────┴───────────────┴────────────────┘



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                           Форма ВОЛС-ПТЭ-7

         (индекс)

    ВОЛП ────────

    Участок регенерации ОП1 - НРП1/1



                                  Рефлектограмма

           ОВ N ___ (цвет) на смонтированном участке регенерации



    Строительно-монтажная организация _____________________________________

    Рефлектометр (тип, зав. N) ____________________________________________



                              Направление А-Б







┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                           Форма ВОЛС-ПТЭ-8



            (индекс)

    ВОЛП ______________

    Участок регенерации: _______



                                    ПРОТОКОЛ

                  измерения затухания ОБ смонтированного кабеля

                           на участке регенерации



    Строительно-монтажная организация _____________________________________

    Рефлектометр (марка и зав. номер) _____________________________________

    Установочные параметры: диапазон - ___________; длина волны - ________;

    показатель преломления _____________; длительность импульса - ________;



┌────┬────┬──────────────────────┬───────────────────────┬────────────────┐

│N ОВ│Цвет│Затухание суммарное на│       Затухание       │Оптическая длина│

             участке (дБ)         километрическое        ОВ (км)

                                      (дБ/км)

        ├───────────┬──────────┼───────────┬───────────┼────────────────┤

            А-Б       Б-А        А-Б        Б-А

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│1

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│2

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│3

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│4

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│5

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│6

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│7

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│8

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│9

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│10

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│11

├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤

│12

└────┴────┴───────────┴──────────┴───────────┴───────────┴────────────────┘



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                           Форма ВОЛС-ПТЭ-9

           (индекс)

    ВОЛП ______________

    Участок регенерации: ________



                                 Протокол

            измерения сопротивления изоляции внешней полиэтиленовой

            оболочки ВОК (бронепокровы - "земля") на смонтированном

                          участке регенерации



    Строительно-монтажная организация _____________________________________

    Измерительное оборудование ____________________________________________



┌────┬────────────────┬────────────────┬────────────────┬─────────────────┐

│ N    Участок ВОЛП  │Физическая длина│ Сопротивление  │ Километрическое │

п/п │                │ ВОК на участке │изоляции шланга │ сопр. изоляции

                          (км)           (кОм)        шланга (кОм)

├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



├────┼────────────────┼────────────────┼────────────────┼─────────────────┤



└────┴────────────────┴────────────────┴────────────────┴─────────────────┘



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                          Форма ВОЛС-ПТЭ-10

           (индекс)

    ВОЛП ______________

    Участок регенерации _______ - ________



                                      Протокол

                          измерения переходного сопротивления

                     грозозащитных тросов по отношению к "земле"



    Строительно-монтажная организация _____________________________________

    Измерительное оборудование ____________________________________________



┌───┬────────────────┬────────────────┬────────────────┬──────────────────┐

│ N │  Участок ВОЛП  │Физическая длина│  Сопротивление │    Переходное

п/п│                │ грозозащитного │ заземления (Ом)│сопротивление (Ом)│

                      троса (км)

├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



├───┼────────────────┼────────────────┼────────────────┼──────────────────┤



└───┴────────────────┴────────────────┴────────────────┴──────────────────┘



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







РАБОЧАЯ ДОКУМЕНТАЦИЯ



            (индекс)

    ВОЛП ______________



                  Рабочая документация. Опись документов



┌──┬───────────────────────────────────────────┬───────┬───────┬──────────┐

             Наименование документа          │Кол-во │Номера │Примечания│

                                             │листов │страниц│

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│2 │Титульный лист рабочей документации.

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│3 │Заводские паспорта строительных длин ВОК.

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│4 │Протоколы входного контроля строительных                 │На

  │длин ВОК.                                                │кабельных │

                                                           барабанах.│

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│5 │Отчет по прокладке кабеля.

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│6 │Протоколы измерения затухания строительных

  │длин кабеля после прокладки.

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│7 │Заводские паспорта оконечного оборудования.│

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│8 │Акты на скрытые работы.

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│9 │Перечень внесенных изменений, отступлений

  │от проектных решений и согласования к ним. │

├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤

│10│Справки и реестр от землепользователей,

  │лесхозов, комитетов по охране природы,

  │госсанэпидемнадзора и других инстанций

  │о выполнении их требований.

└──┴───────────────────────────────────────────┴───────┴───────┴──────────┘



┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







            (индекс)

    ВОЛП ______________

    Строительно-монтажная организация-генподрядчик ___________________



                           РАБОЧАЯ ДОКУМЕНТАЦИЯ

            магистральной (внутризоновой) кабельной линии связи

                     на участке ______ - ________ "Б"

                                       (индекс)

                           магистрали ──────────



    Марка кабеля - __________________________________________

    Длина трассы - __________________________________________ км.

    Длина кабеля (всего) __________________________________ км; в том числе

    в грунте ________________________________________________ км;

    в канализации ___________________________________________ км;

    под водой _______________________________________________ км.

    Год прокладки кабеля - __________________________________

                                 (дата)

    паспорт составлен - ────────────────────────

    Ответственный представитель генподрядчика:

            (должность)            (подпись)               (Ф.И.О.)

    ─────────────────────────   ──────────────────   ──────────────────────

    Ответственный исполнитель:

            (должность)            (подпись)               (Ф.И.О.)

    ─────────────────────────   ──────────────────   ──────────────────────

              (номер заказа)

    Объект: ───────────────────

                (наименование организации)

    Подрядчик: ────────────────────────────







                  Заводские паспорта строительных длин ВОК







                                                            Форма ВОЛС-РД-4

             (индекс)

    ВОЛП __________________

    Участок ОП-1 - ТрП-1



                                Протокол N...

                    входного контроля строительной длины ВОК



    Марка кабеля ______________________ Тип кабеля ________________________

    Кабельный барабан N _____________________ Кабель N ____________________

    Физическая длина кабеля на барабане ______________________ метров

    Измерительное оборудование: ___ (тип, марка рефлектометра, зав. N) ____

    Установочные данные: длина волны - ____; показатель преломления - _____



┌────┬───────────┬───────────┬───────────────────────────┬────────────────┐

│N ОВ│Цвет модуля│  Цвет ОВ  │ Коэфф. затухания (дБ/км)  │Оптическая длина│

                          ├─────────────┬─────────────┤      (м)

                               А-Б          Б-А

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│1

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│2

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│3

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│4

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│5

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│6

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│7

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│8

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│9

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│10

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│11

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│12

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│13

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│14

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│15

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│16

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│17

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│18

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│19

├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤

│20

└────┴───────────┴───────────┴─────────────┴─────────────┴────────────────┘



    Средняя оптическая длина кабеля по ОВ __________ м



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                            Форма ВОЛС-РД-5

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1



                           Отчет по прокладке кабеля



    Строительно-монтажная организация _____________________________________

    Завод-изготовитель кабеля _____________________________________________

    Марка проложенного кабеля:

    1) от НРП-1 до М13 (тип - 4)............... (марка) ...................

    2) от М13 до ТРП1 (тип - 2)............. (марка) ......................



┌─────┬───────┬───────┬────────────┬────────────┬─────────────┬───────┬───┐

│Номер│Номер  │Номера │Длина кабеля│Длина кабеля│   Остаток   │Дата   │Тип│

│бара-│строи- │смежных│ полученная │проложенная │кабеля после │про-   │ВОК│

│бана │тельной│ муфт      (м)         (м)       прокладки  │кладки │

     │длины                                      (м)

├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤



└─────┴───────┴───────┴────────────┴────────────┴─────────────┴───────┴───┘



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                            Форма ВОЛС-РД-6

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1



                                   Протокол

                   измерения затухания ОВ строительной длины

                           кабеля после прокладки



    Строительно-монтажная организация _____________________________________

    Кабель проложен между муфтами N ____________ и N ______________________

    Марка кабеля ____________________ Тип кабеля __________________________

    Кабельный барабан N ________________ Кабель N _________________________

    Физическая длина кабеля ____________________________________ метров

    Измерительное оборудование: __ (тип, марка рефлектометра) __ Зав. N ___

    Установочные данные: длина волны - _____; показатель преломления - ____



┌───┬────────────┬───────┬───────────────────────────┬────────────────────┐

│ N │Цвет модуля │Цвет ОВ│ Коэфф. затухания (дБ/км)  │Оптическая длина (м)│

│ОВ │                   ├─────────────┬─────────────┤

                           А-Б          Б-А

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│1

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│2

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│3

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│4

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│5

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│6

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│7

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│8

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│9

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│10 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│11 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│12 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│13 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│14 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│15 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│16 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│17 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│18 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│19 │

├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤

│20 │

└───┴────────────┴───────┴─────────────┴─────────────┴────────────────────┘



    Примечание.  Проверку  ВОК  после  прокладки  допускается производить с

одного конца кабеля.



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







            (индекс)

    ВОЛП ______________

Участок НРП1 - ТРП1



                  Заводской паспорт оконечного оборудования



                                                          Форма ВОЛС-РД-8/1

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1

    Участок трассы находится между населенными пунктами (пикетами) ________

    Строительно-монтажная организация _____________________________________



                                    Акт

               на скрытые работы по прокладке кабелей связи

                             и защитных средств



    Мы, нижеподписавшиеся, представитель технического надзора заказчика

    _______________________________________________________________________

    и представитель _______________________________________________________

                       (наименование строительно-монтажной организации)

    произвели освидетельствование выполненных работ по прокладке кабелей

  и защитных проводов и установили:

    1. Проложен кабель марки __________________________ производства завода

    _______ от ________ до ______ протяженностью ______ км и марка ________

    от ________ до _______ протяженностью ________ км, а всего _________ км

    2. Способ прокладки ___________________________________________________

                                   (кабелеукладчиком, вручную)

    3. Глубина прокладки по проекту ______ м, фактически не менее ______ м.

    4. Перекрытие концов на стыки строительных длин ______ м.

    5. Выполнены переходы через грунтовые дороги ________ м.



    ───────────────────────────────────────────────────────────────────────

    _______________________________________________________________________

   (указать способ прокладки кабеля на переходе: кабелеукладчиком, вручную,

                количество труб и т.п. по каждому переходу)

    6. Выполнены переходы через малые реки и ручьи ________________________

    _______________________________________________________________________

    _______________________________________________________________________

    7. Произведена  защита   кабеля   кирпичом  (железобетонными   плитами)

  на участке ________ общей протяженностью _______ м.

    8. Выполнены  работы   по  устройству  постели  (из привозного   песка,

  мягкого грунта) на участке ________ в объеме _________.



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                          Форма ВОЛС-РД-8/2

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1

    Участок трассы находится между: _______________________________________

    Строительно-монтажная организация _____________________________________



                                   Акт

         на скрытые работы по строительству кабельной канализации



    Мы, нижеподписавшиеся, представитель технического надзора заказчика

  _________________________________________________________________________

  и представители _________________________________________________________

                       (наименование строительно-монтажной организации)

  произвели освидетельствование работ по прокладке (докладке) трубопроводов

  кабельной канализации согласно рабочим чертежам

    NN = __________ по ул. ___________ от колодца N = ____________

    (дом N = ________) до колодца N = _______ (дом N = _____) и установили:



    1. Общие данные



┌─────────┬────────┬───────────────────────────┬───────┬──────┬───────────┐

│ Участок │ Длина      Характеристика труб    │Коли-  │Коли- │Примечание │

  между  │пролета,├────────┬──────┬───────────┤чество │чество│

│колодцами│   м    │материал│длина,│внутренний │каналов│стыков│

  NN =                     м   │диаметр, мм│

├─────────┼────────┼────────┼──────┼───────────┼───────┼──────┼───────────┤



└─────────┴────────┴────────┴──────┴───────────┴───────┴──────┴───────────┘



    2. Способ соединения стыков труб ______________________________________

    3. Глубина заложения подойти блока ____________________________________

    4. Промежутки между трубами засыпаны __________________________________



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                          Форма ВОЛС-РД-8/3

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1

    Участок трассы находится: _____________________________________________

    Строительно-монтажная организация _____________________________________



                                     Акт

            на скрытые работы по устройству кабельных переходов

           на пересечении с автомобильной (или железной) дорогой



    Мы, нижеподписавшиеся, представитель заказчика ________________________

  и представитель подрядчика ______________________________________________

  произвели освидетельствование работ по устройству переходов и установили:



    1. Общие данные



┌─────────┬──────────┬──────────────────────────┬─────────────────┬───────┐

  Место  │Пересекае-   Характеристика труб    │Способ исполнения│Приме- │

│перехода,│мое       ├──────┬─────┬─────┬───────┤      работ      │чание

  номер  │сооружение│мате- │диа- │длина│ число │

│ чертежа │          │риал  │метр │     │каналов│

├─────────┼──────────┼──────┼─────┤            ├─────────────────┼───────┤





    2. Проверка проходимости каналов ______________________________________

    3. Покрытие труб битумной массой  на  пересечениях  электрифицированных

  дорог ___________________________________________________________________

    4. Способ заделки стыков труб _________________________________________

    5. Заделка концов труб ________________________________________________

    6. Установка столбиков около конца труб _______________________________

    7. Восстановление откосов, кюветов ____________________________________



    ───────────────────────────────────────────────────────────────────────

    8. ____________________________________________________________________

    9. ____________________________________________________________________

    Работы  выполнены  в   соответствии  с  рабочей  документацией  проекта

  и действующими правилами ________________________________________________

    Оценка выполненных работ (_____________________)



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                  Кабельный переход через ж.д. на участке

                  НУП-N ____ ____ НУП-N ____ км + ____ м









                                                          Форма ВОЛС-РД-8/4

         (индекс)

    ВОЛП ───────

    Участок НРП1 - ТРП1

    Объект - НРП1

    Строительно-монтажная организация _____________________________________



                                      Акт

                   на скрытые работы по строительству НРП



    Мы,  нижеподписавшиеся, представитель  технического  надзора  заказчика

    и представитель _______________________________________________________

                      (наименование строительно-монтажной организации)

  произвели   освидетельствование   выполненных   работ   по  строительству

  НРП N = _____ на участке трассы и установили:

    1. Место установки НРП соответствует рабочим чертежам проекта _________

    2. Основание под цистерну (контейнер, корпус) выполнено из ____________

    3. Анкеровка цистерны выполнена посредством анкеров и тяжей из ________

    4. Гидроизоляция (противокоррозионное покрытие) повреждений не имеет.

    5. Анкеры, тяжи, хомуты, закладные детали защищены от коррозии ________

    _______________________________________________________________________

                              (указать способы)

    6. ____________________________________________________________________

    7. ____________________________________________________________________

    8. ____________________________________________________________________

    Все   работы   выполнены  в  соответствии  с  рабочей  документацией  и

  действующими правилами.



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                          Форма ВОЛС-РД-8/5

         (индекс)

    ВОЛП ────────

    Участок НРП1 - ТРП1

    Объект - НРП1

    Строительно-монтажная организация _____________________________________



                                    Акт

                   на скрытые работы по устройству заземлений



    Мы,  нижеподписавшиеся,  представитель  технического надзора  заказчика

___________________________________________________________________________

  и представитель _________________________________________________________

                      (наименование строительно-монтажной организации)

  произвели    освидетельствование   выполненных   работ    по   устройству

  заземлений и установили:



    1. Общие данные



┌───┬───────────────────────────────────┬─────────────────────────────────┐

│ N │           Характеристика                Назначение заземления

│пп │                                   ├───────┬────────┬────────────────┤

                                      │рабочее│защитное│линейно-защитное│

├───┼───────────────────────────────────┼───────┼────────┼────────────────┤

│ 1 │                 2                    3      4           5

├───┼───────────────────────────────────┼───────┼────────┼────────────────┤

│1  │Материал электродов

│2  │Количество электродов, шт.

│3  │Длина электродов, м

│4  │Материал шин

│5  │Длина шин, м

│6  │Марки соединительного кабеля

   │(провода)

│7  │Длина соединительного кабеля, м

│8  │Глубина забивки электродов, м

│9  │Глубина прокладки шин, м

│10 │Способ соединения электродов

│11 │Дата устройства заземления

└───┴───────────────────────────────────┴───────┴────────┴────────────────┘



┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐

        Подписали         │ Должность │ Фамилия И.О. │  Подпись  │ Дата

├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители строительно-│

│монтажной организации     ├───────────┼──────────────┼───────────┼───────┤



├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤

│Представители технадзора

└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘







                                                            Форма ВОЛС-РД-9

            (индекс)

    ВОЛП ______________

    Участок НРП1 - ТРП1

    Объект - НРП1

    Строительно-монтажная организация _____________________________________



                                 Перечень

                внесенных в проект изменений, отступлений

                от проектных решений и согласований к ним



┌─────────┬──────────────┬───────────────────────┬─────────────┬──────────┐

  Дата      Причина    │Регенерационный участок│Подпись лица,│

│внесения │  изменения     и номера планшетов,    внесшего

│изменения│  проектного    на которых имеются     изменения

            решения           изменения

├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤



└─────────┴──────────────┴───────────────────────┴─────────────┴──────────┘



    Примечание.  В  настоящем  документе регистрируются  лишь те изменения,

которые произошли на кабеле,  например:  вставки, выноски, бандажи и т.д. с

данными о ликвидации ненужных листов.



┌────────────┬────────────┬───────────────┬────────────┬─────────┐

│ Составил:  │(должность) │(Фамилия И.О.) │ (подпись)  │ (дата)

└────────────┴────────────┴───────────────┴────────────┴─────────┘







                                                           Форма ВОЛС-РД-10

         (индекс)

    ВОЛП ────────

    Участок НРП1 - ТРП1



            Справка о принятии на учет инженерных коммуникаций



    Трасса кабеля ......... (наименование, месторасположение) .............

  по проекту, разработанному ........... (название организации) ...........

  (заказ N ...),  и  зарегистрированному  в отделе  по делам  строительства

  и архитектуры, проверена по данным чертежей исполнительной документации.

    Замечания: ............................................................

    .......................................................................

    .......................................................................

    .......................................................................



                                       "Трасса кабеля принята на учет"

                                   Начальник производственной группы отдела

                                   по делам строительства и архитектуры

                                   (наименование органа местной власти)....

                                   .............. (подпись) ...............

                                   ............ (Фамилия И.О.) ............

                                   ............... (Дата) .................









ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ

Яндекс цитирования


Copyright © www.docstroika.ru, 2013 - 2024
