Одобрен

Письмом Госстроя РФ

от 30 апреля 2004 г. N ЛБ-323/9



СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ



СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ



ДОМА-ИНТЕРНАТЫ



Boarding houses



СП 35-112-2005



Дата введения

1 января 2006 года



1. Разработан ФГУП "Научно-проектный институт учебно-воспитательных, торгово-бытовых и досуговых зданий" ("Институт общественных зданий"); ЗАО "Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования зрелищных, спортивных и административных зданий и сооружений им. Б.С. Мезенцева" ("ЦНИИЭП им. Б.С. Мезенцева").

Внесен Департаментом по делам ветеранов России, пожилых людей и приема населения Минтруда России.

2. Одобрен и рекомендован в качестве нормативного документа добровольного применения Системы нормативных документов в строительстве Госстроем России (Письмо от 30 апреля 2004 г. N ЛБ-323/9).

3. Утвержден Приказом ФГУП ИОЗ N 12 от 10 октября 2003 г.

4. Введен впервые.



Введение



Настоящий Свод правил разработан в развитие СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения" и устанавливает положения по проектированию и строительству домов-интернатов для людей старшего возраста и инвалидов с минимально допустимым уровнем комфортности проживания, а также по проектированию домов-интернатов с улучшенным, оптимальным уровнем комфортности проживания.

В разработке настоящего Свода правил приняли участие: руководитель темы и научный редактор - канд. архит. A.M. Гарнец; ответственный исполнитель - канд. архит. Т.А. Исаева, канд. архит. Л.А. Смывина, арх. П.В. Козейкин (ФГУП "ИОЗ"); ответственный исполнитель - канд. архит. Н.Б. Мезенцева, канд. архит. Г.И. Быкова (ЗАО "ЦНИИЭП им. Б.С. Мезенцева"), д-р мед. наук Н.Ф. Дементьева (ФНП "Центр медико-социальной экспертизы и реабилитации инвалидов" Минтруда России); компьютерная графика - инж. А.И. Цыганов.



1. Область применения



Настоящий Свод правил распространяется на здания домов-интернатов для постоянного проживания ограниченно трудоспособных и нетрудоспособных лиц старшего возраста и инвалидов, нуждающихся в периодической или постоянной посторонней помощи.

Положения Свода правил рекомендуется учитывать при проектировании новых объектов, реконструкции и модернизации существующего фонда, при решении функциональных зон помещений домов-интернатов различного назначения.

При реконструкции или приспособлении зданий для домов-интернатов следует учитывать также требования СП 35-114.



2. Нормативные ссылки



Перечень нормативных документов, на которые даны ссылки в настоящем Своде правил, приведен в Приложении А.



3. Термины и определения



В настоящем Своде правил использованы термины, определения которых приведены в Приложении Б.



4. Основные положения



4.1. Виды домов-интернатов и контингент проживающих представлены в таблице 4.1.



Таблица 4.1



┌───────────────────────┬────────────────────────────────────────┐

│    Дома-интернаты     │Контингент проживающих в доме-интернате │

├───────────────────────┼────────────────────────────────────────┤

│Общего типа            │Лица старшего возраста и инвалиды       │

│                       │I и II групп (старше 18 лет):           │

│                       │  свободно передвигающиеся, практически │

│                       │  здоровые;                             │

│                       │  передвигающиеся с трудом;             │

│                       │  нуждающиеся в посторонней помощи,     │

│                       │  передвигающиеся на креслах-колясках   │

├───────────────────────┼────────────────────────────────────────┤

│Психоневрологические   │Люди-психохроники с легкой и средней    │

│                       │имбециальностью от 19 лет и старше      │

│                       │различных категорий по своему           │

│                       │физическому состоянию:                  │

│                       │  способные к частичному самообслужива- │

│                       │  ванию, нуждающиеся в реабилитации;    │

│                       │  нуждающиеся в посторонней помощи,     │

│                       │  постельном режиме, передвигающиеся    │

│                       │  на креслах-колясках                   │

├───────────────────────┼────────────────────────────────────────┤

│Специальные            │Лица старшего возраста и инвалиды       │

│(специальные отделения)│I и II групп (старше 18 лет):           │

│                       │  вышедшие из мест заключения;          │

│                       │  систематически и грубо нарушающие     │

│                       │  внутренний порядок дома-интерната     │

│                       │  общего типа.                          │

│                       │По своему физическому состоянию они     │

│                       │подразделяются на:                      │

│                       │  свободно передвигающихся, нуждающихся │

│                       │  в реабилитации;                       │

│                       │  передвигающихся с трудом;             │

│                       │  нуждающихся в посторонней помощи;     │

│                       │  передвигающихся на креслах-колясках   │

└───────────────────────┴────────────────────────────────────────┘



4.2. В домах-интернатах, в том числе специальных, для лиц старшего возраста и инвалидов предусматривается следующее:

проживание;

санитарно-гигиеническое обслуживание;

питание;

лечебно-трудовая терапия;

культурно-массовое обслуживание;

медицинское обслуживание, включая реабилитацию;

административно-бытовое обслуживание;

охрана безопасности проживания.

Функциональные схемы размещения отделений, различных групп помещений в домах-интернатах представлены в Приложении Г (рисунки Г.1 и Г.2).

4.3. Вместимость домов-интернатов принимается:

общего типа - от 50 до 200 мест;

психоневрологических - от 100 до 200 мест;

специальных - от 50 до 100 мест;

специального отделения при домах-интернатах общего типа - до 50 мест.

4.4. В домах-интернатах противопожарную защиту зданий следует обеспечивать в соответствии с требованиями СНиП 21-01. По функциональной пожарной опасности дома-интернаты общего типа и специальные (специальные отделения) относятся к классу Ф1, дома-интернаты психоневрологические - к классу Ф1.1.

4.5. Численность инвалидов, передвигающихся на креслах-колясках, от общей вместимости дома-интерната составляет 12%.

При каждом доме-интернате следует предусматривать дополнительное помещение или место для хранения уличных кресел-колясок площадью в зависимости от вместимости учреждения, но не менее 4 м2.

4.6. Высоту жилых помещений от пола до потолка следует принимать не менее 2,7 м, общественных помещений - не менее 3 м.

4.7. В домах-интернатах должна обеспечиваться инсоляция помещений согласно СанПиН 2.1.2.1002. Длительность инсоляции в весенне-осенний период года в жилых помещениях должна быть (в период с 22 февраля по 22 октября):

в центральной зоне (58 - 48° с. ш.) - не менее 2,5 ч в день;

в северной зоне (севернее 58° с. ш.) - не менее 3 ч в день;

в южной зоне (южнее 48° с. ш.) - не менее 2 ч в день.

4.8. Нормируемые показатели естественного и искусственного освещения различных помещений следует устанавливать в соответствии с СанПиН 2.1.2.1002 (пп. 5.2, 5.4). Коэффициент естественного освещения (КЕО) в жилых комнатах и кухнях должен быть не менее 0,5% в середине помещения.

В случае прерываемого режима инсоляции суммарная длительность инсоляции должна быть увеличена на 0,5 ч.

4.9. При проектировании домов-интернатов следует предусматривать обязательный минимальный уровень комфортности проживания класса "М" (минимальный уровень), при котором минимально допустимые параметры обеспечивают благоприятную среду жизнедеятельности, а также безопасность и здоровье людей, проживающих в домах-интернатах.

Состав и площади помещений, требования к проектированию зданий класса "М" представлены в таблицах В.1 - В.11 Приложения В, на рисунках Г.4 - Г.8 Приложения Г.

При повышенном оптимальном уровне комфортности проживания класса "О" (оптимальный уровень) состав помещений дома-интерната может быть увеличен по условиям заказчика при составлении задания на проектирование.



5. Участки домов-интернатов



5.1. Дома-интернаты размещают на селитебной территории городов и поселков городского типа на обособленных участках, наиболее благоприятных по санитарно-гигиеническим условиям.

При выборе места строительства рекомендуется предусматривать близость к больницам, социальным центрам адаптации и культовым сооружениям, а также доступность проезда к учреждениям родственников проживающих.

5.2. На территории домов-интернатов рекомендуется предусматривать зоны с площадками для отдыха, физкультуры и хозяйственного назначения, а также площадку перед входом с приближенной автостоянкой. Минимальные параметры площадей участков для условий городской застройки следует принимать согласно таблице 5.1.



Таблица 5.1



┌────────────┬───────┬─────┬─────────────────────────────────────┐

│Дом-интернат│Вмести-│Пло- │   Состав и площади планировочных    │

│            │мость, │щадь │    элементов земельного участка     │

│            │место  │зе-  │      на 1 место учреждения, м2      │

│            │       │мель-├──────┬────────┬───────────┬─────────┤

│            │       │ного │Пло-  │Площадка│Хозплощадка│Площадки │

│            │       │уча- │щадка │для     │(с местом  │садово-  │

│            │       │стка,│для   │физкуль-│для мусоро-│парковой │

│            │       │м2 на│отдыха│турных  │сборника   │зоны с   │

│            │       │1 ме-│      │занятий │и пожарным │дорожками│

│            │       │сто  │      │        │стендом)   │и проез- │

│            │       │     │      │        │           │дами     │

├────────────┼───────┼─────┼──────┼────────┼───────────┼─────────┤

│Общего типа │50     │38   │9     │3       │8          │18       │

│            │100    │27   │7     │3       │6          │11       │

│            │200    │20   │5     │2       │4          │9        │

├────────────┼───────┼─────┼──────┼────────┼───────────┼─────────┤

│Психоневро- │100    │27   │7     │3       │5,4        │11       │

│логический  │200    │20   │5     │2       │4          │9        │

├────────────┼───────┼─────┼──────┼────────┼───────────┼─────────┤

│Специальный │50     │38   │9     │3       │8          │18       │

│(специальное│100    │27   │7     │3       │6          │11       │

│отделение)  │       │     │      │        │           │         │

├────────────┴───────┴─────┴──────┴────────┴───────────┴─────────┤

│   Примечания. 1. Зона  проживания персонала не включена в общую│

│расчетную площадь участка дома-интерната.                       │

│   2.  Площадь  участка,  площадки  перед  входом  в  учреждение│

│и приближенной к ней автостоянки входят в общую площадь.        │

│   3.  Площадку  для  лечебной  физкультуры  следует  определять│

│исходя   из   конкретного   существующего   состава  проживающих│

│инвалидов  и  необходимых  для них видов занятий при составлении│

│задания на проектирование.                                      │

└────────────────────────────────────────────────────────────────┘



При расстановке приборов и устройств технологического и другого оборудования следует исходить из того, что зона досягаемости для лиц в кресле-коляске должна находиться в пределах: при расположении сбоку от проживающего - не выше 1,4 м и не ниже 0,3 м от пола; при фронтальном подходе - не выше 1,2 м и не ниже 0,4 м от пола согласно 4.15 СНиП 35-01.

5.3. Площади участков домов-интернатов следует определять заданием на проектирование с учетом рекомендуемых показателей, приведенных в таблице 5.1.

5.4. При строительстве нового здания дома-интерната на вновь осваиваемом участке в районах с затесненной застройкой площадь земельного участка при соответствующем обосновании может быть уменьшена, исходя из условий застройки и указаний задания на проектирование, но не более чем на 20 - 25%.

5.5. Территория, предназначенная для домов-интернатов, должна иметь ограждение высотой не менее 1,6 м.

5.6. На территории земельного участка дома-интерната транспортные проезды на участке и пешеходные дороги на пути к учреждению и объектам, посещаемым инвалидами, должны иметь удобные подъезды и подходы. Остановки общественного транспорта следует увязывать с местом размещения здания дома-интерната со стороны главного входа.

5.7. Площадки для физкультуры и гимнастики необходимо предусматривать с зоной для занятий корригирующей гимнастикой из расчета 2 м2/чел., площадку тихого отдыха - из расчета 1,5 м2/чел. Указанные площадки входят в площадь участка, размеры их зависят от типа учреждения и вместимости в соответствии с таблицей 5.1.

5.8. В составе садово-парковой зоны предусматривают дорожки для лечебной ходьбы и бега трусцой.

5.9. В психоневрологических домах-интернатах для лиц, самостоятельно передвигающихся, для занятий лечебной физкультурой следует предусматривать площадку площадью до 100 м2 в расчете на 50 - 70 чел.

5.10. В хозяйственной зоне предусматриваются: гараж, стоянка для автомобилей, разгрузочная площадка, площадка для сушки белья и при необходимости - котельная, овощехранилище, прачечная, склады и другие помещения.

5.11. На участке рекомендуется предусматривать зону огорода и сада с фруктово-ягодными насаждениями для проживающего контингента, площадь которой следует определять сверх нормативной площади, указанной в таблице 5.1, ориентировочно не более чем на 15% площади участка.



6. Объемно-планировочные решения



6.1. При проектировании зданий домов-интернатов предусматривают жилые и общественные помещения учреждений рассредоточенной (павильонной) композиции плана, которые могут располагаться в одном или нескольких зданиях.

6.2. Дома-интернаты следует проектировать, как правило, 2 - 3-этажными. Этажность выше 3 этажей устанавливают заданием на проектирование при соответствующих обоснованиях в соответствии с СНиП 2.08.02, СНиП 31-01, СНиП 2.07.01.

В домах-интернатах высотой 2 этажа и выше следует предусматривать лифты или подъемник в соответствии с требованиями ГОСТ Р 51630 и ГОСТ Р 51631, а также НПБ 250.

6.3. Общая площадь домов-интернатов принимается в зависимости от типа зданий, вместимости, уровня комфортности согласно таблицам В.1 - В.12 Приложения В и указывается в задании на проектирование.

Схемы взаимосвязей жилых групп и отделений приведены на рисунках Г.1 и Г.2 Приложения Г.

6.4. Жилая площадь в домах-интернатах для людей старшего возраста и инвалидов принимается из расчета не менее 7 м2/чел.

6.5. Этажи зданий должны иметь не менее двух эвакуационных выходов в соответствии с 6.12* и 6.13* СНиП 21-01.

Лестницы, пандусы и лифты, подъемники, вспомогательные средства и приспособления для передвижения людей по зданию, использование их в помещениях следует проектировать в соответствии с требованиями СНиП 35-01 и СП 35-101.

6.6. Объемно-планировочные решения домов-интернатов следует проектировать с учетом следующих требований к путям эвакуации:

на путях эвакуации не следует применять вращающиеся двери и турникеты, винтовые лестницы;

в жилых ячейках комнату дежурного персонала следует размещать рядом со спальными комнатами и комнатами для занятий. Такое расположение обусловлено в случае необходимости скорейшей эвакуации контингента из этих помещений с помощью дежурного персонала. В этих помещениях предусматриваются устройства автоматической пожарной сигнализации;

на путях эвакуации дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должен превышать 0,025 м в соответствии с требованиями СНиП 35-01;

вдоль обеих сторон лестниц и пандусов, а также у всех переходов высотой более 0,45 м необходимо устраивать ограждения с поручнями из негорючих материалов на высоте 0,9 м.

6.7. При проектировании лестниц поручень перил с внутренней стороны должен быть непрерывным. По всей высоте лестницы на верхней поверхности поручня перил следует предусматривать рельефные обозначения этажей. Размеры цифр должны быть не менее, м: ширина 0,01, высота 0,015, высота рельефа цифры - не менее 0,002 м в соответствии с требованиями СНиП 35-01 к лестницам и пандусам.

6.8. На путях движения людей старшего возраста и инвалидов в здании следует предусматривать смежные с ними зоны отдыха и ожидания не реже чем через каждые 25 м, не менее одной на каждом этаже.

6.9. При всех наружных входах в здания домов-интернатов следует предусматривать тамбуры глубиной не менее 1,5 м и шириной 2,2 м.

Двойные тамбуры при входе следует проектировать в I и II климатических районах строительства. Если в I климатическом районе при входе в дом имеется веранда, то ее наличие учитывается как один из тамбуров в соответствии с требованиями 4.19 СП 35-102.

6.10. В жилой части здания допускается размещать обслуживающие помещения (библиотеку-читальню, комнаты для кружковых занятий, комнату медпункта) при высоте помещений, равной высоте жилых помещений.

Высоту помещений зрительного зала, лечебно-трудовых и учебно-производственных мастерских, а также помещений столовой следует принимать не менее 3 м в соответствии с СНиП 2.08.02.

При вместимости дома-интерната до 40 мест высоту обеденного и зрительного залов допускается принимать равной высоте жилых помещений.

6.11. В домах-интернатах специальных, общего типа со специальными отделениями при входе в здание в вестибюльной группе помещений следует предусматривать комнаты вахтера-охранника и пост милиции, рисунок Г.3 Приложения Г.

6.12. Состав и площади помещений домов-интернатов следует принимать согласно Приложению В настоящего СП.

6.13. Глубина жилых комнат не должна превышать 6 м. Ширина жилых помещений для нуждающихся в посторонней помощи и инвалидов, передвигающихся на креслах-колясках, а также процедурных помещений должна быть не менее 3,4 м. Пропорции сторон глубины к ширине в жилых комнатах рекомендуется принимать при соотношении сторон комнаты 2:1.

6.14. Ширина пути движения внутри здания (в коридорах, помещениях, галереях) в чистоте должна быть не менее:

при движении кресла-коляски в одном направлении - 1,5 м;

при встречном движении - 1,8 м.

Ширину прохода в помещении с оборудованием и мебелью следует принимать не менее 1,2 м.

Ширина балконов и лоджий должна быть, как правило, не менее 1,4 м в свету.

Ширину коридора или перехода в другое здание следует принимать не менее 2 м.

Подходы к различному оборудованию и мебели должны быть не менее 0,9 м, а при необходимости поворота кресла-коляски на 90° - не менее 1,2 м в соответствии с требованиями 3.18 СНиП 35-01.

6.15. В I и II климатических районах рекомендуется предусматривать в домах-интернатах при жилых комнатах лоджии и балконы глубиной не менее 1,4 м. При этом разница отметок пола жилого помещения и балкона (лоджии) не должна превышать 0,02 м в соответствии с требованиями 5.38 СП 35-102.

При решении балконов и лоджий следует учитывать местные условия и при необходимости предусматривать на летних помещениях ветрозащитные (возможно - трансформируемые) стенки-экраны и солнцезащиту в виде штор, козырьков и др.

Примечание. В психоневрологических домах-интернатах допускается проектировать остекленную лоджию общего пользования на жилую группу из расчета 0,5 м2/чел.



6.16. Столовую, лечебно-трудовые мастерские (далее - ЛТМ) и учебно-производственные мастерские (далее - УПМ) рекомендуется размещать в отдельных блоках.

6.17. В помещении мастерской при размещении оборудования рядом со столом мастера следует предусматривать стол медсестры для наблюдения и оказания в случае необходимости медицинской помощи занимающимся трудотерапией людям старшего возраста или инвалидам.

6.18. При учебно-производственных мастерских следует предусматривать кладовые для хранения материалов и кладовые готовых изделий. Состав и площади помещений УПМ представлены в таблице В.9 Приложения В и на рисунке Г.14 Приложения Г.

6.19. Учебно-производственные мастерские, их вместимость и количество следует определять в соответствии с заданием на проектирование с учетом требований к условиям организации труда на рабочих местах СП 35-104, приложение В.

6.20. Санитарные узлы для людей старшего возраста и инвалидов рекомендуется проектировать совмещенными либо раздельными. Для инвалидов с поражением опорно-двигательного аппарата, как правило, применяются совмещенные санузлы, оборудованные унитазом, умывальником и ванной или душем. Рекомендуются к применению сидячие ванны или полибаны с местом для сидения, ванны с открывающимися боковыми дверцами и т.п.

Для того, чтобы уменьшить число перемещений, рекомендуется в уборных на стене рядом с унитазом помещать гибкий шланг с душевой сеткой.

Площади санитарных узлов приведены в таблицах В.3 - В.5 Приложения В данного документа и СП 35-102.

6.21. Для психоневрологических больных, не способных к передвижению, предусматриваются санузлы с местом для каталки, со встроенным шкафом для суден. Набор оборудования санузлов следует принимать в соответствии с таблицей В.5 Приложения В.

6.22. В уборных общего пользования необходимо предусматривать не менее одной универсальной кабины, доступной для всех. Размеры универсальной кабины в плане принимаются не менее: ширина - 1,65 м, глубина - 1,8 м. В кабине рядом с унитазом следует предусматривать пространство для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей в соответствии с 3.67 СНиП 35-01.



7. Функциональные требования

к проектированию основных групп помещений



7.1. Дома-интернаты включают отделения, группы помещений жилого, обслуживающего и хозяйственного назначения.

Состав и площади основных групп помещений домов-интернатов приведены в таблицах В.1 - В.12 Приложения В.

7.2. В домах-интернатах состав помещений вестибюльной группы помещений следует проектировать в соответствии с таблицей В.1 Приложения В.

7.3. Для зданий любой вместимости предусматриваются приемно-карантинные отделения, состав, площади и количество помещений которых принимаются по заданию на проектирование в соответствии с таблицей В.2 Приложения В. Приемное и карантинное отделения рекомендуется размещать на первом этаже здания дома-интерната.

Необходимость устройства централизованных приемно-карантинных отделений определяется заданием на проектирование.



Жилое отделение

7.4. Жилые отделения домов-интернатов общего типа со специальными отделениями формируются из жилых групп помещений, однородных жилых ячеек, помещений охраны и безопасности, коммуникационных и общественных помещений. Жилые отделения и жилые группы проектируются непроходными. Специальные отделения должны быть разграничены с общими отделениями коммуникационным пространством - коридорами.



Жилая группа

7.5. Жилые группы помещений должны быть специализированными по физическому состоянию проживающих: для лиц, свободно передвигающихся, передвигающихся с трудом, способных к частичному самообслуживанию, нуждающихся в посторонней помощи, передвигающихся на креслах-колясках и нуждающихся в постельном режиме. Жилые группы проектируются в соответствии с таблицами В.3 - В.5 Приложения В.

7.6. Из вспомогательных помещений в жилой группе следует предусматривать: помещения для хранения носилок (каталки), санитарную комнату и помещение для хранения чистого белья, кухню самообслуживания, буфетную комнату, комнату отдыха, помещение для уборочного инвентаря, кладовую грязного белья с местом для разборки, комнату для персонала, комнату бытового обслуживания, площади которых приведены в таблицах В.3 - В.5 Приложения В.

Примечание. В составе персонала предусмотрен дежурный, в обязанности которого входит также организация скорейшей эвакуации проживающих при пожаре.



7.7. Набор жилых комнат по вместимости, а также их соотношение в жилых группах и отделениях уточняются при составлении задания на проектирование.



Жилые ячейки и жилые комнаты

7.8. Типы жилых ячеек представлены на рисунках Г.4 - Г.8 Приложения Г, состав и площади помещений жилых ячеек приведены в таблицах В.3 - В.5 Приложения В.

При проектировании жилых комнат и жилых ячеек следует учитывать функциональные требования, обусловленные потребностями однородного (по возрасту и физическому состоянию) контингента. В домах-интернатах общего типа и специальных отделениях (специальных домах-интернатах) жилые ячейки ЖЯ-1, ЖЯ-2, ЖЯ-3 предусматриваются с жилыми комнатами на 1 - 2 чел., рассчитанными для свободно передвигающихся, способных к самообслуживанию. Эта категория лиц питается в основном в столовой. Для контингента, передвигающегося с трудом и на креслах-колясках, проектируют жилые ячейки ЖЯ-4 с жилыми комнатами на 2 - 3 места. При жилых ячейках предусматриваются буфетная и кухня-раздаточная, в которую из столовой доставляется готовая пища для лиц, передвигающихся с трудом.

7.9. В психоневрологических домах-интернатах для жилых групп предусматривают жилые ячейки ЖЯ-5 с жилыми комнатами на 4 места, рассчитанными на лиц, способных к частичному самообслуживанию и нуждающихся в реабилитации, лица этой категории в основном питаются в столовой.

Жилые ячейки ЖЯ-6 проектируют с жилыми комнатами на 4 - 6 мест, рассчитанными на лиц, нуждающихся в посторонней помощи и постельном режиме. Эта категория лиц питается в жилых комнатах. Состав и площадь помещений жилой ячейки ЖЯ-6 представлены в таблице В.5 Приложения В.

При ванной комнате в жилой группе с жилыми ячейками для нуждающихся в постельном режиме и колясочников (ЖЯ-6) рекомендуется размещать хозяйственную кладовую для грязного белья.

7.10. Площадь жилых комнат для проживающих, способных к частичному самообслуживанию или нуждающихся в посторонней помощи, следует принимать по таблице В.4 Приложения В независимо от их физического состояния.

7.11. Жилые комнаты для людей старшего возраста, передвигающихся на креслах-колясках, следует проектировать с учетом функциональных зон, обеспечивающих свободный подъезд человека в кресле-коляске к любой точке помещения, к оборудованию помещения при минимальной ширине зоны маневрирования кресла-коляски не менее 1,3 м согласно СП 35-102.

7.12. Жилые комнаты рекомендуется оборудовать встроенными шкафами для одежды, обуви, белья и личных вещей, а передние - вешалками для уличной одежды. Встроенные шкафы возможно размещать в передних при наличии индивидуальных замков согласно таблицам В.3 - В.5 Приложения В.

7.13. Для лиц, свободно передвигающихся и способных к частичному самообслуживанию, предусматривают жилые ячейки ЖЯ-1 и ЖЯ-3 с совмещенными санузлами в соответствии с 5.30 СП 35-102. Для лиц, передвигающихся с трудом, предусматривают жилые ячейки ЖЯ-4. В жилых ячейках этого типа проживающие пользуются санузлом с помощью младшего медицинского персонала. Для удобства наблюдения за проживающими шлюз-передняя не предусматривается.

7.14. Для лиц с психоневрологическими заболеваниями предусматривают жилые ячейки ЖЯ-5 и ЖЯ-6. Санитарные узлы в этих жилых ячейках по сравнению с ячейками ЖЯ-1 и ЖЯ-4 проектируют большей площади и с расширенным составом оборудования, приведенным в таблице В.5 Приложения В.

Передние в жилых ячейках следует принимать площадью не менее 4 м2 при минимальной ширине 1,5 м.



Помещения культурно-массового обслуживания

7.15. Состав и площади помещений культурно-массового назначения представлены в таблице В.6 Приложения В и на рисунках Г.9 - Г.13 Приложения Г.

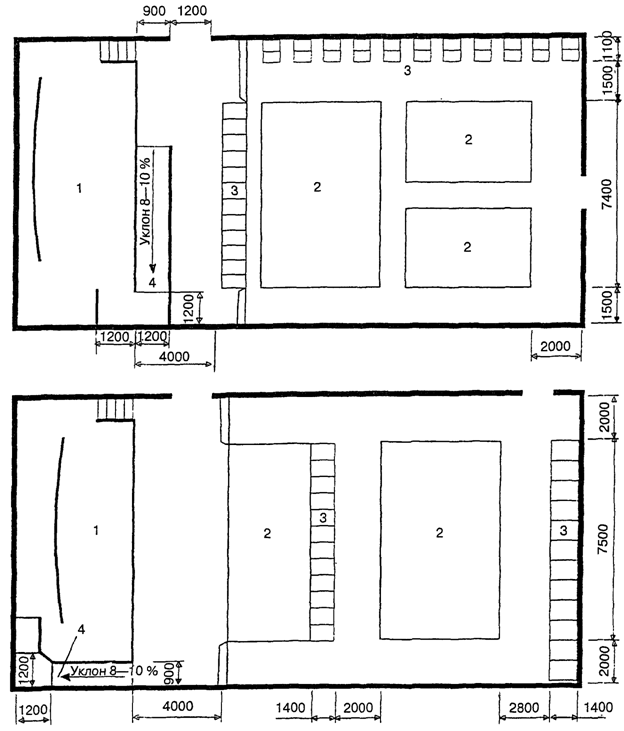

7.16. Зрительный зал проектируют, как правило, с амфитеатром. Уклон амфитеатра устанавливается исходя из условий видимости сцены.

Требования к проектированию параметров зрительного зала и киноэкранов должны соответствовать требованиям СНиП 2.08.02 (приложение 6).

7.17. В зрительном зале предусматривают места для инвалидов на креслах-колясках из расчета 10 - 12% и для лиц с психоневрологическими заболеваниями 5 - 10%. Состав и площади зрительного зала представлены в таблице В.6 Приложения В и на рисунке Г.10 Приложения Г.

7.18. Число мест в зрительном зале необходимо принимать в процентном соотношении от вместимости учреждения:

- в домах-интернатах общего типа со специальными отделениями или без них - в расчете на 80% лиц, способных к самостоятельному передвижению, и на 20% лиц, передвигающихся с трудом, а также передвигающихся на креслах-колясках;

- в психоневрологических домах-интернатах - в расчете на 100% лиц, способных к частичному самообслуживанию. Площадь зала принимается, как правило, из расчета 1,2 м2/место, а для лиц, использующих кресла-коляски, - 1,8 м2/место.

7.19. В зрительных залах должны быть установлены неподвижно прикрепленные к полу полумягкие кресла с неоткидными сиденьями. Для людей с физическими недостатками число мест в ряду должно быть: при односторонней эвакуации из ряда - не более 12, при двусторонней эвакуации - не более 25, ширина прохода между рядами - не менее 0,55 м.

Для лиц, передвигающихся в креслах-колясках, следует предусматривать свободные площадки перед эстрадой или в конце зала и дополнительный проем - выезд из зала - шириной не менее 1,6 м.

7.20. Артистические комнаты при зрительном зале допускается проектировать без естественного освещения.

7.21. Зрительный зал можно объединять с фойе в единое пространство (при проведении крупных мероприятий). Тип трансформируемой перегородки между зрительным залом и фойе устанавливается заданием на проектирование.

7.22. Зал религиозных обрядов следует проектировать единым на здание в соответствии с таблицей В.6 Приложения В и рисунком Г.13 Приложения Г (см. СП 31-103).

7.23. При оптимальном уровне комфортности проживания класса "О" в составе помещений для культурно-массового обслуживания можно дополнительно предусматривать картинную галерею, зимний сад и др.



Помещения медицинского обслуживания

7.24. В зданиях домов-интернатов вместимостью 50 мест и более в составе медицинских помещений предусматривают кабинет фельдшера, в зданиях вместимостью 100 - 200 мест - кабинет врача вместо кабинета фельдшера в соответствии с таблицей В.7 Приложения В.

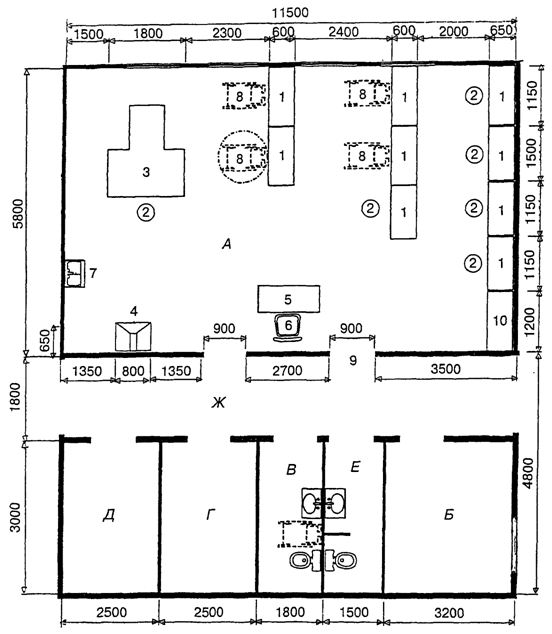

Лечебно-трудовые мастерские

7.25. Число и профиль ЛТМ определяют заданием на проектирование в соответствии с таблицей В.8 Приложения В и рисунком Г.15 Приложения Г. Комнату мастера следует размещать вблизи мастерской соответствующего профиля.

Лечебно-трудовые мастерские и учебно-производственные мастерские следует размещать на одном этаже, соблюдая требования СНиП 21-01, или размещать в отдельных корпусах, соединенных с основным зданием теплым переходом. В мастерских, которыми могут пользоваться инвалиды на креслах-колясках, ширину основного прохода, а также расстояние между рабочими местами следует принимать 1,5 - 2 м.

7.26. В психоневрологическом доме-интернате помещения лечебно-трудовых мастерских необходимо проектировать в соответствии с требованиями СП 35-104. Состав, площади и профиль таких мастерских и помещений для них следует определять заданием на проектирование.

7.27. Проектировать оборудование индивидуальных рабочих мест или мест обслуживания следует с учетом размеров зоны досягаемости на рабочей поверхности стола для обеих рук в диапазоне от 0,25 м (от контактной кромки) по глубине и 0,7 м по фронту до 0,7 м по глубине и 1,7 м по фронту в зависимости от удаленности и наклона туловища в соответствии с требованиями 5.12 СП 35-101.



Учебно-производственные мастерские

7.28. Учебно-производственные мастерские в учреждениях рассчитываются на лиц, находящихся под наблюдением врача, свободно передвигающихся и колясочников, способных к трудовому и профессиональному обучению и желающих заняться посильной работой по своей профессии или приобрести новую профессию. Ориентировочный состав и площади помещений УПМ представлены в таблице В.9 Приложения В. Планировочная схема картонажной мастерской приведена на рисунке Г.14 Приложения Г.



Помещения питания

7.29. В домах-интернатах проектируют столовые, рассчитанные в целом на учреждение. Для учреждений вместимостью до 100 мест рекомендуется подвоз пищи в термосах в жилые комнаты или буфетные. Буфетные с кухней-раздаточной рассчитывают на жилые группы, в которые из кухни-столовой в буфетные доставляют готовые обеды.

Столовая работает на сырье и полуфабрикатах. Состав и площади помещений столовой представлены в таблице В.10 Приложения В. Обеденный зал столовой предусматривается для свободно передвигающихся лиц, передвигающихся с трудом и контингента, передвигающегося на креслах-колясках (рисунок Г.17 Приложения Г, см. также СанПиН 2.3.6.1079).

Состав и площади помещений столовой рекомендуется принимать по таблице В.10 Приложения В.

7.30. Число мест в обеденном зале следует принимать из расчета односменного обслуживания лиц, свободно передвигающихся и передвигающихся на креслах-колясках:

в домах-интернатах общего типа - 90% списочного состава;

в психоневрологических домах-интернатах - 80% списочного состава.

Обслуживание должно осуществляться официантами.

7.31. Число мест в буфетных для лиц, передвигающихся с трудом, временно заболевших, следует принимать из расчета одновременного обслуживания ориентировочно:

в домах-интернатах общего типа со специальными отделениями (специальные дома-интернаты) для лиц, не способных к частичному самообслуживанию, - 10%;

в психоневрологических домах-интернатах для лиц, не способных к частичному самообслуживанию, нуждающихся в постельном режиме, - 20%.

Доставка пищи из кухни-столовой на этажи, где расположены буфетные жилых отделений, производится с помощью подъемников.

7.32. При размещении столовой отдельно от здания дома-интерната при входе в столовую следует предусматривать вестибюль с гардеробом, уборной и умывальником (для мужчин и женщин).

7.33. Площадь обеденного зала следует принимать на одно место в зале не менее, м2: при самообслуживании - 1,8 м2 и 1,4 м2 - при обслуживании официантами в соответствии с 2.29 СНиП 2.08.02.

В специализированных учреждениях площадь залов принимается по заданию на проектирование.



Помещения для гимнастики и физкультуры

7.34. В домах-интернатах для людей старшего возраста и инвалидов следует предусматривать гимнастические помещения для корригирующих упражнений и физкультурных занятий. Для лиц, практически здоровых и свободно передвигающихся, рекомендуется проектировать многоцелевой спортзал.

В интернатах вместимостью до 200 мест помещение для гимнастики устраивается с посменными занятиями. Состав и площади помещений представлены в таблице В.1 Приложения В и на рисунке Г.16 Приложения Г.

Физкультурный зал проектируют в соответствии с таблицей В.1 Приложения В по заданию на проектирование.



Административные и служебно-бытовые помещения

7.35. Административные и служебно-бытовые, а также хозяйственные помещения рекомендуется проектировать согласно таблицам В.1, В.11, В.12 Приложения В.

7.36. Прачечная, стирально-разборочная, прачечная для самообслуживания при доме-интернате допускаются в том случае, когда отсутствует возможность стирки белья в прачечной населенного пункта.

Производительность прачечной при доме-интернате следует принимать из расчета стирки 1,0 кг сухого белья в сутки на одного проживающего, передвигающегося с трудом и нуждающегося в посторонней помощи, пользующегося креслом-коляской, и 0,5 кг - для остальных категорий проживающих.

Площадь прачечных, а также площадь кладовых для чистого и грязного белья следует принимать согласно таблицам В.1 и В.12 Приложения В.

7.37. Хозяйственные помещения (центральная бельевая, кладовая, складские помещения, блок дезинфекционных камер, прачечная, кладовые инвентаря) следует определять в соответствии с таблицами В.1, В.12 Приложения В и заданием на проектирование по расчету, исходя из общей вместимости учреждения и местных условий.



Помещения охраны и безопасности

7.38. Пост милиции следует функционально связывать с изолятором для нарушителей порядка, с вестибюльной группой помещений. Число мест в изоляторе устанавливают по заданию на проектирование в соответствии с таблицей В.1 Приложения В.



8. Инженерно-техническое обеспечение и оборудование



8.1. Регулирование инженерно-технического обеспечения и инженерного оборудования следует осуществлять из единого диспетчерского пункта. Диспетчерское инженерное регулирование предусматривается при вместимости учреждения 200 мест и более.

8.2. Внутренний водопровод и канализацию домов-интернатов следует проектировать в соответствии с требованиями СНиП 2.04.01. В жилых ячейках при установке кранов умывальников и душевых необходимо предусматривать термостатические регуляторы, исключающие подачу горячей воды температурой более 50 °С.

8.3. В домах-интернатах следует предусматривать вентиляцию с естественным побуждением в соответствии со СНиП 41-01. Расход наружного воздуха в жилых помещениях и помещениях общественного и административного назначения следует принимать согласно СНиП 41-01, таблица М.1.

8.4. При использовании звуковой сигнализации места для инвалидов с дефектами слуха в общественных помещениях, аудиториях, зрительном зале следует размещать на расстоянии не более 10 м от источника звука или оборудовать специальными переносными приборами усиления звука.

Требования к необходимой звуковой, световой, тактильной информации, устанавливаемой в помещениях, следует предусматривать в соответствии с 3.51, 3.57 СНиП 35-01.

8.5. Надежность электроснабжения электроприемников (кроме устройств противопожарной защиты) должна соответствовать II степени в соответствии с требованиями СП 31-110.

8.6. Жилые комнаты, помещения отдыха и общественные помещения с постоянным пребыванием людей, а также пост милиции, мастерские учебно-производственные, лечебно-трудовые и помещения администрации следует радиофицировать.

8.7. Телефоны устанавливают в кабинетах врачей, старшей медсестры, на посту старшей медсестры, в кабинете директора и заместителя директора по хозяйственной части, в помещении поста милиции, бухгалтерии. Телефоны-автоматы следует устанавливать в вестибюле и на каждом этаже учреждения.

8.8. В домах-интернатах на 100 мест и более следует предусматривать внутреннее устройство телефонной связи в зависимости от возможности местной телефонной сети. Телефоны с выходом в городскую сеть должны размещаться в кабинете директора и в вестибюле. Перечень других помещений, в которых устанавливают телефоны, определяется заданием на проектирование.

8.9. Коллективный прием телевидения следует предусматривать в жилых комнатах, комнатах отдыха, зрительном зале, фойе в домах-интернатах общего типа и специальных домах-интернатах. В специальных домах-интернатах и домах-интернатах общего типа со специальными отделениями устанавливают телевизоры в помещении поста милиции.

В психоневрологических домах-интернатах установку телевизоров следует предусматривать в комнатах отдыха, в одной из комнат кружковых занятий и в зрительном зале.

8.10. Аварийное (безопасности и эвакуационное) освещение устраивают в соответствии с требованиями СП 31-110.

Для аварийной звуковой сигнализации следует применять приборы, обеспечивающие уровень звука не менее 15 дБА в течение 30 с, при превышении максимального уровня звука в помещении на 5 дБА - согласно 3.55 СНиП 35-01, НПБ 88.

Аварийное освещение должно выполняться в помещениях вестибюля, гардероба, постов охраны, пожарного поста, аппаратной управления, звукоаппаратной, телефонной станции (СНиП 23-05).

8.11. Эвакуационное освещение должно быть предусмотрено во всех помещениях, где возможно пребывание не менее 50 чел., а также на всех лестницах, проходах и других путях эвакуации согласно СП 31-110.

8.12. Для вызова дежурного персонала следует предусматривать сигнализацию (звуковую или световую). Одну кнопку вызова устанавливают у изголовья каждой кровати в жилой комнате, а также в комнатах отдыха, обеденном и зрительном залах, лечебно-трудовых и учебно-производственных мастерских, уборных и ванных комнатах. В психоневрологических домах-интернатах одна кнопка вызова предусматривается на каждую жилую комнату, обеденный и зрительный залы, лечебно-трудовую мастерскую, общие санузлы и вестибюли. Сигналы вызова должны поступать в помещение дежурного персонала.











Приложение А

(справочное)



ПЕРЕЧЕНЬ ДОКУМЕНТОВ, НА КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩЕМ СП



СНиП 2.04.01-85*. Внутренний водопровод и канализация зданий

СНиП 2.07.01-89*. Градостроительство. Планировка и застройка городских и сельских поселений

СНиП 2.08.02-89*. Общественные здания и сооружения

СНиП 21-01-97*. Пожарная безопасность зданий и сооружений

СНиП 23-05-95*. Естественное и искусственное освещение

СНиП 31-01-2003. Здания жилые многоквартирные

СНиП 35-01-2001. Доступность зданий и сооружений для маломобильных групп населения

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование

СП 31-103-99. Здания, сооружения и комплексы православных храмов

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

СП 35-101-2001. Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения

СП 35-102-2001. Жилая среда с планировочными элементами, доступными инвалидам

СП 35-104-2001. Здания и помещения с местами труда для инвалидов

СП 35-114-2003. Реконструкция и приспособление зданий для учреждений социального обслуживания пожилых людей

НПБ 88-2001*. Установки пожаротушения и сигнализации. Нормы и правила проектирования

НПБ 250-97. Лифты для транспортирования пожарных подразделений в зданиях и сооружениях. Общие технические требования

ГОСТ Р 51630-2000. Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности

ГОСТ Р 51631-2000. Лифты пассажирские. Технические требования доступности для инвалидов

СанПиН 2.1.2.1002-00. Санитарно-эпидемиологические требования к жилым зданиям и помещениям

СанПиН 2.3.6.1079-01. Санитарно-эпидемиологические требования к организациям общественного питания, изготовлению и оборотоспособности в них пищевых продуктов и продовольственного сырья.











Приложение Б

(справочное)



ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ



Дом-интернат общего типа - учреждение, предназначенное для стационарного проживания лиц старшего возраста и инвалидов, нуждающихся в социальной и медицинской помощи.

Дом-интернат психоневрологический - учреждение, предназначенное для стационарного проживания лиц старшего возраста и инвалидов, нуждающихся в социальной и психологической поддержке, психиатрической помощи и в соответствующем медицинском уходе.

Дом-интернат специальный (специальное отделение) - учреждение, предназначенное для лиц старшего возраста и инвалидов 18 лет и старше, вышедших из мест заключения и нарушителей общественного порядка из общих отделений. Учреждение включает помещения, аналогичные интернату общего типа, также помещения охраны и безопасности, изолятор для нарушителей порядка, кабинеты нарколога и психолога.

Жилое отделение - функциональный элемент, состоящий из жилых групп (от 2 до 4) и общественных помещений в составе отделения.

Жилая группа - элемент жилого отделения, включающий в свой состав однородные жилые ячейки, коммуникационные и общественные помещения внутригруппового пользования (вместимость жилой группы до 20 чел.). Жилые группы, рассчитанные для различных категорий проживающих, называются комплексными (в отличие от однородных жилых групп).

Жилая ячейка - функциональный элемент дома-интерната, состоящий из жилых и подсобных комнат для заселения определенного числа проживающих (от 2 до 6 чел.) в зависимости от типа учреждений.

Комната социально-бытовой адаптации - помещение для оказания психологической помощи лицам, оказавшимся в затрудненных жизненных ситуациях с полной или частичной потерей трудоспособности, и возвращение их к обычным социальным условиям общества.

Лица старшего возраста - женщины 55 лет и старше и мужчины 60 лет и старше.

Функциональная зона - пространство, характеризующееся определенными общими признаками, связанными с какой-либо деятельностью, например, зона у стола, зона проезда на кресле-коляске по коридору и т.д.











Приложение В

(рекомендуемое)



СОСТАВ И ПЛОЩАДИ ОСНОВНЫХ ГРУПП ПОМЕЩЕНИЙ ДОМОВ-ИНТЕРНАТОВ



Таблица В.1



Общая группа помещений для домов-интернатов



┌───────────────────┬───────────────────────────────────────────────────┐

│     Помещения     │           Площадь помещений, м2, класса           │

│                   ├─────────────────────────┬─────────────────────────┤

│                   │           "М"           │           "О"           │

│                   ├─────────────────────────┴─────────────────────────┤

│                   │         при вместимости учреждения, место         │

│                   ├───────┬────────┬────────┬───────┬────────┬────────┤

│                   │  50   │  100   │  200   │  50   │  100   │   200  │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Вестибюль, гардероб│30,0   │40,0    │70,0    │40,0   │80,0    │100,0   │

│для посетителей,   │       │        │        │       │        │        │

│пост дежурного     │       │        │        │       │        │        │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Пост охранника     │9,0    │9,0     │9,0     │9,0    │9,0     │9,0     │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Пост милиции <*>   │14,0   │14,0    │14,0    │14,0   │14,0    │14,0    │

├───────────────────┼───────┴────────┴────────┼───────┴────────┴────────┤

│Изолятор для       │      4,5 м2/место       │            -            │

│нарушителей порядка│                         │                         │

├───────────────────┼───────┬────────┬────────┼───────┬────────┬────────┤

│Торговый киоск     │-      │4,0     │4,0     │4,0    │4,0     │4,0     │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Комната приема     │12,0   │12,0    │20,0    │12,0   │12,0    │24,0    │

│гостей             │       │        │        │       │        │        │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Телефоны-автоматы  │1,5    │1,5     │1,5     │1,5    │1,5     │1,5     │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Уборные при вести- │3,0    │6,0     │8,0     │3,0    │6,0     │8,0     │

│бюле               │       │        │        │       │        │        │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Комната социально- │16     │20      │40      │18     │30      │60      │

│бытовой адаптации  │       │        │        │       │        │        │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Кабинет заведующего│16     │16      │16      │18     │18      │18      │

│при комнате        │       │        │        │       │        │        │

│социально-бытовой  │       │        │        │       │        │        │

│адаптации          │       │        │        │       │        │        │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Прачечная:         │       │        │        │       │        │        │

│ стиральная-разбо- │12     │18      │20      │12     │18      │20      │

│рочная             │       │        │        │       │        │        │

│ сушильно-гладиль- │10     │12      │12      │10     │12      │12      │

│ная                │       │        │        │       │        │        │

│ хозяйственная кла-│(7 x 2)│(9 x 2) │(9 x 2) │(7 x 2)│(9 x 2) │(9 x 2) │

│довая (помещение)  │14     │18      │18      │14     │18      │18      │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Помещения:         │       │        │        │       │        │        │

│ для занятий гимна-│            81, одно помещение на здание           │

│стикой и физкульту-│                                                   │

│рой <**>           │                                                   │

│ раздевалка        │14,5   │14,5 x 2│14,5 x 2│14,5   │14,5 x 2│14,5 x 2│

│ санузел           │3,2    │3,2 x 2 │3,2 x 2 │3,2    │3,2 x 2 │3,2 x 2 │

│ комната для хране-│6,5    │6,5     │6,5     │6,5    │6,5     │6,5     │

│ния спортинвентаря │       │        │        │       │        │        │

│<**>               │       │        │        │       │        │        │

│ санузел для инва- │4      │4 x 2   │4 x 2   │4      │4 x 2   │4 x 2   │

│лидов на креслах-  │       │        │        │       │        │        │

│колясках           │       │        │        │       │        │        │

│ душевая           │6,5    │6,5     │6,5     │6,5    │6,5     │6,5     │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Комната тренера    │8      │8       │8       │8      │8       │8       │

├───────────────────┼───────┴────────┴────────┴───────┴────────┴────────┤

│Отапливаемые       │           0,8 на каждого передвигающегося         │

│стоянки для кресел-│          на кресле-коляске, но не менее 10        │

│колясок            │                                                   │

├───────────────────┼───────┬────────┬────────┬───────┬────────┬────────┤

│Мастерская ремонта │7      │7       │7       │7      │7       │7       │

├───────────────────┼───────┼────────┼────────┼───────┼────────┼────────┤

│Кладовая запчастей │7      │7       │7       │7      │7       │7       │

├───────────────────┼───────┼────────┼────────┼───────┴────────┴────────┤

│Многоцелевой       │-      │288     │288     │       По заданию        │

│спортзал размером  │       │        │        │    на проектирование    │

│12 x 24 м          │       │        │        │                         │

├───────────────────┼───────┼────────┼────────┼─────────────────────────┤

│Кладовая для хране-│-      │16      │16      │          То же          │

│ния спортивного    │       │        │        │                         │

│инвентаря          │       │        │        │                         │

├───────────────────┼───────┼────────┴────────┼─────────────────────────┤

│Раздевальные для   │-      │По 2 рожка и     │            "            │

│мужчин и женщин    │       │одному унитазу   │                         │

│с душевыми и       │       │на каждую        │                         │

│санитарными узлами │       │раздевалку       │                         │

├───────────────────┼───────┼────────┬────────┼─────────────────────────┤

│Комната методиста  │-      │12      │12      │            "            │

├───────────────────┴───────┴────────┴────────┴─────────────────────────┤

│   <*>  Помещения предусматривают в специальных домах-интернатах       │

│(специальных отделениях).                                              │

│   <**> Для зданий с промежуточной вместимостью. Число помещений       │

│и площади устанавливают по заданию на проектирование.                  │

└───────────────────────────────────────────────────────────────────────┘



Таблица В.2



Приемно-карантинное отделение <*>



┌─────────────────────────────────────────┬────────────┬─────────┐

│                Помещения                │Площадь, м2,│  Число  │

│                                         │  не менее  │помещений│

├─────────────────────────────────────────┼────────────┼─────────┤

│1. Вестибюль-ожидальная с уборной        │12          │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│2. Смотровая-ожидальная (с санузлом)     │10 + 10     │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│3. Санитарное помещение                  │6           │1        │

│     раздевальная                        │14          │1        │

│     ванная с душем и подъемником        │6           │1        │

│     одевальная                          │6           │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│4. Палата-изолятор одноместная со шлюзом │14          │2        │

│и санузлом                               │            │         │

├─────────────────────────────────────────┼────────────┼─────────┤

│5. Палата на 4 койки со шлюзом и санузлом│42          │2        │

│(9 x 4 + 3 + 3)                          │            │         │

├─────────────────────────────────────────┼────────────┼─────────┤

│6. Процедурная                           │12          │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│7. Комната персонала                     │10          │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│8. Помещение для хранения предметов      │4           │1        │

│уборки с поливочным краном и сушкой      │            │         │

├─────────────────────────────────────────┼────────────┼─────────┤

│9. Уборная для пациентов                 │3           │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│10. Уборная для персонала                │3           │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│11. Место для хранения каталок           │2           │1        │

├─────────────────────────────────────────┼────────────┼─────────┤

│12. Буфет-пост                           │4           │1        │

├─────────────────────────────────────────┴────────────┴─────────┤

│   <*> Использованы данные МГСН 4.03, таблица 5.4.              │

└────────────────────────────────────────────────────────────────┘



Таблица В.3



Состав и площади помещений жилых ячеек для лиц,

свободно передвигающихся, практически здоровых,

в домах-интернатах общего типа,

специальных домах-интернатах (специальных отделениях) <*>



┌───────────────┬────────┬───────────┬───────────────────────────┐

│   Помещения   │Число   │Площадь, м2│        Оборудование       │

│               │помеще- │           │                           │

│               │ний     │           │                           │

├───────────────┼────────┼───────────┼───────────────────────────┤

│1. Жилая ячейка│По зада-│           │                           │

│типа ЖЯ-1:     │нию на  │           │                           │

│  жилая комната│проекти-│14,6       │Деревянная кровать, при-   │

│на 1 чел.      │рование │           │кроватная тумбочка, стол,  │

│               │        │           │2 стула, кресло, торшер    │

│  то же, на    │        │16,0       │2 деревянные кровати,      │

│2 чел.         │        │           │2 прикроватные тумбочки,   │

│               │        │           │стол, 3 стула, торшер      │

│  прихожая     │        │Не менее 4 │Вешалка для одежды, зер-   │

│               │        │           │кало, электрохолодильник   │

│  совмещенный  │        │4,5        │Унитаз, умывальник, душе-  │

│санузел        │        │           │вой поддон или напольный   │

│               │        │           │душ, откидная скамейка,    │

│               │        │           │полотенцесушитель, зеркало │

│               │        │           │с полочкой, поручни,       │

│               │        │           │кронштейн для одежды       │

│               │        │           │и полотенец, корзина для   │

│               │        │           │мусора. Обеспечить воз-    │

│               │        │           │можность установки ванны   │

│  встроенный   │        │0,6        │Одно отделение оборудуется │

│шкаф для одеж- │        │           │полкой для головных уборов │

│ды, белья,     │        │           │и штангой для одежды,      │

│обуви и личных │        │           │другое - полками для белья.│

│вещей с двумя  │        │           │Размер шкафа 60 x 100 см   │

│отделениями    │        │           │                           │

│  лоджия       │        │           │Раскладушка, навесной сто- │

│               │        │           │лик, крючки для натягивания│

│               │        │           │веревки для сушки мелких   │

│               │        │           │личных вещей (на уровне    │

│               │        │           │перил)                     │

├───────────────┼────────┼───────────┼───────────────────────────┤

│2. Жилая ячейка│По зада-│           │                           │

│типа ЖЯ-2:     │нию на  │           │                           │

│  жилая комната│проекти-│16,0       │Две деревянные кровати с   │

│на 2 чел.      │рование │           │прикроватными тумбочками,  │

│               │        │           │стол, 3 стула, 2 кресла,   │

│               │        │           │торшер                     │

│  прихожая     │        │Не менее 4 │Вешалка для одежды,        │

│               │        │           │зеркало, электрохолодильник│

│  совмещенный  │        │4,5        │Унитаз, умывальник, душевой│

│санузел        │        │           │поддон или напольный душ,  │

│               │        │           │откидная скамейка, полотен-│

│               │        │           │цесушитель, зеркало с      │

│               │        │           │полочкой, поручни, крон-   │

│               │        │           │штейн для одежды и полоте- │

│               │        │           │нец, корзина для мусора    │

├───────────────┼────────┼───────────┼───────────────────────────┤

│3. Жилая ячейка│По зада-│           │                           │

│типа ЖЯ-3:     │нию на  │           │                           │

│  жилая комната│проекти-│16,0       │2 кровати с прикроватными  │

│на 2 чел.      │рование │           │тумбочками, стол, 2 стула, │

│               │        │           │кресло, торшер             │

│  то же, на    │        │18,0       │3 кровати с прикроватными  │

│3 чел.         │        │           │тумбочками, стол, 3 стула, │

│               │        │           │кресло, торшер             │

│  прихожая     │1       │Не менее 4 │Вешалка для одежды, зер-   │

│               │        │           │кало, столик для телефона, │

│               │        │           │холодильник                │

│  совмещенный  │1       │4,5        │Унитаз, умывальник, душ,   │

│санузел        │        │           │оборудование, аналогичное  │

│               │        │           │оборудованию ЖЯ-2          │

│  встроенный   │1       │0,6 м2/чел.│По заданию на проектирова- │

│шкаф для одеж- │        │           │ние                        │

│ды, белья,     │        │           │                           │

│обуви          │        │           │                           │

│  лоджия       │        │1 м2/чел.  │То же                      │

├───────────────┴────────┴───────────┴───────────────────────────┤

│               Общие помещения на 3 - 4 жилые ячейки            │

├───────────────┬────────┬───────────┬───────────────────────────┤

│4. Комната     │1       │12         │Кушетка, стол медсестры,   │

│дежурной       │        │           │шкаф для хранения          │

│медсестры      │        │           │медикаментов               │

│(процедурная)  │        │           │                           │

├───────────────┼────────┼───────────┼───────────────────────────┤

│5. Комната     │1       │10         │Стол, стул, шкаф для       │

│сестры-хозяйки │        │           │хранения белья             │

├───────────────┼────────┼───────────┼───────────────────────────┤

│6. Гостиная -  │1       │8 - 12     │Кресла с высокими сиденьями│

│комната отдыха │        │           │и подлокотниками, подставки│

│               │        │           │для ног, стол, журнальный  │

│               │        │           │столик, телевизор, стол-   │

│               │        │           │подставка под телевизор    │

├───────────────┼────────┼───────────┼───────────────────────────┤

│7. Кухня-      │Одна на │Не менее 12│Электроплита, мойка,       │

│буфетная       │жилую   │           │рабочий стол, навесной     │

│               │группу  │           │шкаф-полка, холодильник,   │

│               │        │           │электросамовар, ведро для  │

│               │        │           │отходов, обеденный стол,   │

│               │        │           │4 стула                    │

├───────────────┼────────┼───────────┼───────────────────────────┤

│8. Моечная с   │Одна на │           │                           │

│местами для:   │2 - 3   │           │                           │

│  а) мытья и   │жилые   │8          │Установка для мойки суден, │

│стерилизации   │группы  │           │слив больничный, мойка для │

│суден, мытья и │        │           │клеенок, стол производст-  │

│сушки клеенок  │        │           │венный, ванна керамическая,│

│  б) хранения  │        │3          │умывальник, зеркало с      │

│предметов      │        │           │полочкой, вешалка для      │

│уборки         │        │           │полотенец, шкаф для суден, │

│  в) сортиров- │        │5          │тележка                    │

│ки, заполаски- │        │           │                           │

│вания особо    │        │           │                           │

│грязного белья,│        │           │                           │

│сушки и времен-│        │           │                           │

│ного хранения  │        │           │                           │

│грязного белья │        │           │                           │

├───────────────┼────────┼───────────┼───────────────────────────┤

│9. Кладовая    │Одна на │4          │Стеллаж, полки или шкаф    │

│чистого белья  │2 - 3   │           │                           │

│               │жилые   │           │                           │

│               │группы  │           │                           │

├───────────────┼────────┼───────────┼───────────────────────────┤

│10. Комната для│На жилую│8,0        │Кресла, стол, диван, шкаф, │

│персонала с    │группу  │           │вешалка, зеркало, унитаз,  │

│прихожей и     │        │           │умывальник, душевой поддон,│

│санузлом       │        │           │зеркало с полочкой, вешалка│

│               │        │           │для полотенца              │

├───────────────┼────────┼───────────┼───────────────────────────┤

│11. Постирочная│Одна на │8,0        │Небольшая стиральная машина│

│для мелких     │жилое   │           │с отжимом, большая мойка   │

│личных вещей с │отде-   │           │с двумя камерами, шкаф для │

│местами для    │ление   │           │сушки, гладильные приборы  │

│сушки и        │        │           │                           │

│глажения       │        │           │                           │

├───────────────┼────────┼───────────┼───────────────────────────┤

│12. Помещение  │Одно на │12,0       │По заданию на проектирова- │

│для сушки одеж-│2 - 3   │           │ние                        │

│ды и обуви,    │жилые   │           │                           │

│хранения       │ячейки  │           │                           │

│уборочного     │        │           │                           │

│инвентаря      │        │           │                           │

├───────────────┼────────┼───────────┼───────────────────────────┤

│13. Комната    │На отде-│8,0        │То же                      │

│персонала      │ление   │           │                           │

├───────────────┴────────┴───────────┴───────────────────────────┤

│   <*>   Использованы  данные  МГСН  4.03,  таблица 5.2, а также│

│данные "Программы задания на разработку типовых и индивидуальных│

│проектов   домов-интернатов   для   людей   старшего   возраста,│

│инвалидов,   ветеранов   труда   производственных   объединений,│

│психоневрологических интернатов", таблицы 6 и 7.                │

└────────────────────────────────────────────────────────────────┘



Таблица В.4



Состав и площади помещений жилых ячеек для лиц,

передвигающихся с трудом, нуждающихся в посторонней помощи,

пользующихся креслами-колясками, в домах-интернатах

общего типа, специальных домах-интернатах

(специальных отделениях) <*>



┌───────────────────────────┬────────────────────────────────────┐

│          Помещения        │  Площадь помещений жилых групп, м2 │

│                           ├────────┬────────┬──────────────────┤

│                           │для сво-│для пе- │для нуждающихся   │

│                           │бодно   │редвига-│в посторонней     │

│                           │передви-│ющихся  │помощи, передвига-│

│                           │гающихся│с трудом│ющихся на креслах-│

│                           │        │        │колясках          │

├───────────────────────────┼────────┼────────┼──────────────────┤

│1. Жилая ячейка типа ЖЯ-4: │        │        │                  │

│   жилые комнаты на 2 чел. │16,0    │16,0    │-                 │

│   то же, на 3 чел.        │20,0    │20,0    │24,0              │

│                           ├────────┴────────┴──────────────────┤

│   прихожая                │              Не менее 4            │

│                           ├────────┬────────┬──────────────────┤

│   совмещенный санузел     │5,5     │5,5     │5,5               │

│   раздельный санузел      │7,5     │7,5     │7,5               │

│(вариант)                  │        │        │                  │

│   встроенный шкаф для     │0,6     │0,6     │0,6               │

│хранения белья, одежды     │        │        │                  │

│и личных вещей (на 1 чел.) │        │        │                  │

├───────────────────────────┴────────┴────────┴──────────────────┤

│              Общие помещения на 3 - 4 жилые ячейки             │

├───────────────────────────┬────────┬────────┬──────────────────┤

│2. Комната дежурной        │12      │12      │12                │

│медсестры (процедурная)    │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│3. Комната персонала       │8       │8       │8                 │

├───────────────────────────┼────────┼────────┼──────────────────┤

│4. Комната сестры-хозяйки  │10      │10      │10                │

├───────────────────────────┼────────┼────────┼──────────────────┤

│5. Гостиная                │8 - 12  │8 - 12  │8 - 12            │

├───────────────────────────┼────────┼────────┼──────────────────┤

│6. Буфетная                │0,6     │0,6     │0,8               │

├───────────────────────────┼────────┼────────┼──────────────────┤

│7. Кухня-раздаточная       │14      │14      │14                │

├───────────────────────────┼────────┼────────┼──────────────────┤

│8. Ванная с раздевальной   │12      │12      │12                │

├───────────────────────────┼────────┼────────┼──────────────────┤

│9. Душевые кабины с местами│3,0     │6,0     │6,0               │

│для раздевания             │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│10. Санитарная комната с   │15      │16      │16                │

│местами для мойки суден и  │        │        │                  │

│клеенок, временного хране- │        │        │                  │

│ния грязного белья, запо-  │        │        │                  │

│ласкивания и сушки особо   │        │        │                  │

│грязного белья, хранения   │        │        │                  │

│уборочного инвентаря       │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│11. Помещение для бытовых  │12      │12      │12                │

│нужд с местами для стирки  │        │        │                  │

│и сушки мелких вещей, сушки│        │        │                  │

│одежды и обуви, хранения   │        │        │                  │

│уборочного инвентаря       │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│12. Кладовая чистого белья │2       │4       │2                 │

├───────────────────────────┼────────┼────────┼──────────────────┤

│13. Санитарный узел для    │        │        │                  │

│персонала:                 │        │        │                  │

│    уборная, с умывальником│3       │3       │3                 │

│    душ                    │2,5     │2,5     │2,5               │

├───────────────────────────┼────────┼────────┼──────────────────┤

│14. Комната для глажения   │6       │6       │8                 │

│белья и одежды             │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│15. Кабина гигиенического  │7       │7       │7                 │

│душа с местом для раздева- │        │        │                  │

│ния                        │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│16. Клизменная             │8       │8       │8                 │

├───────────────────────────┼────────┼────────┼──────────────────┤

│17. Место для каталок и    │4       │4       │4                 │

│кресел-колясок             │        │        │                  │

├───────────────────────────┼────────┼────────┼──────────────────┤

│Итого:                     │184,7   │190,7   │178,9             │

├───────────────────────────┴────────┴────────┴──────────────────┤

│   <*>  Использованы  данные  "Программы  задания  на разработку│

│типовых  и  индивидуальных  проектов  домов-интернатов для людей│

│старшего  возраста,  инвалидов, ветеранов труда производственных│

│объединений,  психоневрологических  интернатов",  таблицы  6, 7,│

│а  также  Постановления  Правительства  Российской  Федерации от│

│15.04.1998  N 338   (в   ред.  Постановления   Правительства  РФ│

│от 06.07.1999 N 750), пп. 1, 2, 3.                              │

└────────────────────────────────────────────────────────────────┘



Таблица В.5



Состав и площади помещений жилых ячеек для лиц,

свободно передвигающихся, нуждающихся в реабилитации,

передвигающихся с трудом, нуждающихся в посторонней помощи,

передвигающихся на креслах-колясках,

в психоневрологических домах-интернатах <*>



┌─────────────────────────────────┬──────────────────────────────┐

│             Помещения           │     Площадь помещений, м2    │

│                                 ├─────────┬────────┬───────────┤

│                                 │для лиц, │для лиц,│для лиц,   │

│                                 │свободно │передви-│нуждающихся│

│                                 │передви- │гающихся│в посторон-│

│                                 │гающихся │с трудом│ней помощи,│

│                                 │         │        │передвига- │

│                                 │         │        │ющихся на  │

│                                 │         │        │креслах-   │

│                                 │         │        │колясках   │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│1. Жилая ячейка типа ЖЯ-5:       │         │        │           │

│   жилые комнаты на 4 чел.       │34,0     │34,0    │34,0       │

│   прихожая                      │         Не менее 4           │

│   раздельный санузел (унитаз,   │6,0      │6,0     │-          │

│биде или писсуар), душевой поддон│         │        │           │

│(или ванна), умывальник          │         │        │           │

│   совмещенный санузел, унитаз,  │-        │-       │18         │

│биде (или писсуар), слив, ванна, │         │        │           │

│два умывальника, стеллаж         │         │        │           │

│для суден, ванна для дезобработки│         │        │           │

│и мытья клеенок                  │         │        │           │

│    встроенный шкаф для хранения │0,6      │0,6     │0,6        │

│белья, одежды, личных вещей      │         │        │           │

│(м2/чел.)                        │         │        │           │

│    буфетная                     │-        │4       │4          │

│    кухня-раздаточная            │-        │8       │8          │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│2. Жилая ячейка типа ЖЯ-6:       │         │        │           │

│   жилые комнаты на 4 чел.       │-        │34,0    │34,0       │

│   то же, на 6 чел.              │-        │42,0    │42,0       │

│   прихожая                      │-        │6,0     │6,0        │

│   совмещенный санузел, унитаз,  │-        │18,0    │18,0       │

│биде (или писсуар), слив, ванна, │         │        │           │

│два умывальника, стеллаж для     │         │        │           │

│суден, ванна для дезобработки    │         │        │           │

│и мытья клеенок                  │         │        │           │

│    встроенный шкаф для хранения │-        │0,6     │0,6        │

│белья, одежды, личных вещей      │         │        │           │

│(м2/чел.)                        │         │        │           │

│    буфетная                     │-        │4,0     │4,0        │

│    кухня-раздаточная            │-        │8,0     │12,0       │

├─────────────────────────────────┴─────────┴────────┴───────────┤

│              Общие помещения на 4 - 6 жилых групп              │

├─────────────────────────────────┬─────────┬────────┬───────────┤

│3. Кабинет врача-психиатра       │12,0     │12,0    │12,0       │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│4. Комната дежурной медсестры    │12,0     │12,0    │12,0       │

│(процедурная)                    │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│5. Гостиная                      │18       │18      │18         │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│6. Процедурная аминозиновая      │18       │18      │18         │

│с подготовительной               │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│7. Комната персонала             │10       │10      │10         │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│8. Комната для кружковых занятий │18       │18      │-          │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│9. Комнаты для занятий трудом    │-        │38 + 12 │-          │

│ориентировочно на 8 - 10 чел.    │         │        │           │

│и для инструктора                │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│10. Комната сестры-хозяйки       │10       │10      │10         │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│11. Помещения для глажения белья │6        │6       │6          │

│и одежды                         │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│12. Санитарные узлы (мужской и   │12       │12      │12         │

│женский) для персонала: уборная  │         │        │           │

│(1 кабина), душ (1 кабина)       │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│13. Клизменная                   │8        │8       │8          │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│14. Место для хранения каталок и │4        │4       │4          │

│кресел-колясок                   │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│15. Помещения для бытовых нужд   │12,0     │12,0    │6,0        │

│с местом для стирки и сушки мел- │         │        │           │

│ких вещей, сушки одежды и обуви, │         │        │           │

│хранения уборочного инвентаря    │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│16. Санитарная комната с местами │-        │16,0    │16,0       │

│для мойки суден и клеенок,       │         │        │           │

│заполаскивания особо грязного    │         │        │           │

│белья, хранения уборочного       │         │        │           │

│инвентаря                        │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│17. Кладовая чистого белья       │2,0      │2,0     │4,0        │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│18. Ванная комната               │6,0      │12,0    │12,0       │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│19. Комната санитарки            │10,0     │10,0    │10,0       │

│(круглосуточный пост)            │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│20. Кабина гигиенического душа   │7,0      │7,0     │7,0        │

│с местом для раздевания          │         │        │           │

├─────────────────────────────────┼─────────┼────────┼───────────┤

│Итого:                           │209,6    │406,2   │350,2      │

├─────────────────────────────────┴─────────┴────────┴───────────┤

│   <*>  Использованы  данные  "Программы  задания  на разработку│

│типовых  и  индивидуальных  проектов  домов-интернатов для людей│

│старшего  возраста,  инвалидов, ветеранов труда производственных│

│объединений,   психоневрологических  интернатов",  таблицы 6, 7,│

│а также 3.67 СНиП 35-01.                                        │

└────────────────────────────────────────────────────────────────┘



Таблица В.6



Состав и площади помещений

культурно-массового обслуживания <*>



┌────────────────────┬────────────────────────┬──────────────────────┐

│      Помещения     │  Дом-интернат общего   │     Дом-интернат     │

│                    │   типа, специальный    │ психоневрологический │

│                    │     дом-интернат       │                      │

│                    │(специальное отделение) │                      │

│                    ├────────────────────────┴──────────────────────┤

│                    │    площадь помещений, м2, при вместимости     │

│                    │             учреждения, место <**>            │

│                    ├───────┬───────┬───────┬───────┬───────┬───────┤

│                    │  50   │  100  │  200  │  50   │  100  │  200  │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Зрительный зал      │40     │60     │70     │30     │40     │60     │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Эстрада при зале    │-      │30     │30     │-      │30     │30     │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Фойе                │15     │30     │38     │15     │30     │30     │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Комнаты с уборной   │20     │12 + 12│12 + 12│20     │12 + 12│12 + 12│

│(унитаз, умывальник)│       │       │       │       │       │       │

│для артистов        │       │       │       │       │       │       │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Кладовая инвентаря  │4      │8      │8      │4      │8      │8      │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Кинопроекционная    │10     │10     │10     │10     │10     │10     │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Радиоузел           │-      │8      │8      │-      │8      │8      │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Библиотека-читальня │18 + 24│30 + 18│30 + 18│24 + 18│36 + 18│30 + 18│

│с книгохранилищем   │       │       │       │       │       │       │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Комната для кружко- │18     │24     │24     │18     │24     │24     │

│вых занятий         │       │       │       │       │       │       │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Комната для         │18     │24     │24     │18     │24     │24     │

│музыкальных занятий │       │       │       │       │       │       │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Уборные при фойе    │2      │3      │3      │2      │3      │3      │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Помещение религиоз- │       │       │       │       │       │       │

│ных обрядов для     │       │       │       │       │       │       │

│христианских        │       │       │       │       │       │       │

│конфессий:          │       │       │       │       │       │       │

│  зал для молитвен- │40     │60     │120    │40     │60     │120    │

│ного собрания       │       │       │       │       │       │       │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Подсобные помещения:│       │       │       │       │       │       │

│  комната (келья)   │7,5    │7,5    │7,5    │7,5    │7,5    │7,5    │

│для священнослужи-  │       │       │       │       │       │       │

│теля                │       │       │       │       │       │       │

│  санузел           │3      │3      │3      │3      │3      │3      │

│  передняя          │2,1    │2,1    │2,1    │2,1    │2,1    │2,1    │

│  кладовая          │3,3    │3,3    │3,3    │3,3    │3,3    │3,3    │

├────────────────────┼───────┼───────┼───────┼───────┼───────┼───────┤

│Итого:              │224,9  │344,9  │422,9  │214,9  │330,9  │404,9  │

├────────────────────┴───────┴───────┴───────┴───────┴───────┴───────┤

│   <*>  Использованы данные МГСН 4.03, приложение 2 (справочное),   │

│а  также   данные   "Программы  задания  на  разработку  типовых    │

│и индивидуальных  проектов  домов-интернатов  для людей старшего    │

│возраста,   инвалидов,    ветеранов    труда    производственных    │

│объединений,  психоневрологических   интернатов",   приложение 2    │

│(обязательное).                                                     │

│   <**>  Для зданий с промежуточной вместимостью число помещений    │

│и  площади  устанавливают заданием  на  проектирование  с учетом    │

│требований данного СП.                                              │

└────────────────────────────────────────────────────────────────────┘



Таблица В.7



Состав и площади помещений медицинского обслуживания <*>

(дом-интернат общего типа; специальный дом-интернат

(специальное отделение); дом-интернат психоневрологический)



┌───────────────────────────────────────────┬────────────────────┐

│                 Помещения                 │ Площадь помещений, │

│                                           │м2, при вместимости │

│                                           │ учреждения, место  │

│                                           ├──────┬──────┬──────┤

│                                           │  50  │ 100  │  200 │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│1. Кабинеты врачей и медсестер             │      │      │      │

│Кабинет заведующего медпунктом, главного   │16    │16    │18    │

│врача                                      │      │      │      │

│Кабинет зам. главврача, врача-терапевта    │-     │12    │12    │

│Кабинет старшей медсестры и врачей-        │-     │12 + 8│12 + 8│

│консультантов (лоринголога, офтальмолога)  │-     │18    │18    │

│Стоматологический кабинет                  │-     │-     │14    │

│Кабинет медсестры или фельдшера            │12    │-     │-     │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │28    │66    │82    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│2. Процедурная и перевязочная              │      │      │      │

│Процедурная с местом для гинекологического │18    │18    │18    │

│кресла                                     │      │      │      │

│Перевязочная                               │-     │-     │12 + 6│

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │18    │18    │36    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│3. Кабинеты физиотерапии                   │      │      │      │

│Кабинет электро-, светолечения с помещением│12 + 8│12 + 8│12 + 8│

│для обработки прокладок                    │      │      │      │

│Кабинет теплолечения с вспомогательными    │-     │-     │12 + 8│

│помещениями                                │      │      │      │

│Сенсорная комната                          │-     │12    │18    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │20,0  │32,0  │58,0  │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│4. Изолятор                                │      │      │      │

│Палаты с санузлом                          │14    │2 x 14│2 x 14│

│Буфет-пост                                 │-     │4     │4     │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │14    │32    │32    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│5. Помещение ритуального назначения        │      │      │      │

│Траурный зал                               │-     │36    │48    │

│Уборная для персонала                      │-     │1,8   │1,8   │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │-     │37,8  │49,8  │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│6. Аптечные помещения                      │      │      │      │

│Помещение для хранения и выдачи            │4     │6     │10    │

│лекарственных средств                      │      │      │      │

│Ассистентская                              │8     │8     │10    │

│Кладовая для хранения легковоспламеняющихся│-     │-     │2     │

│жидкостей                                  │      │      │      │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │12    │14    │22    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│7. Лаборатория                             │      │      │      │

│Помещение с кабиной для приема проб на     │-     │-     │4 + 6 │

│анализ                                     │      │      │      │

│Кабина для взятия на анализ проб крови     │-     │10    │10    │

│(лаборантская)                             │      │      │      │

│Препараторская                             │12    │14    │14    │

│Автоклавная-стерилизационная               │-     │10    │12    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │12    │34    │46    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│8. Помещение медицинского персонала        │      │      │      │

│Комната отдыха                             │-     │8     │10    │

│Уборные                                    │1,8   │1,8   │1,8   │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │1,8   │9,8   │11,8  │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│9. Помещения ЛФК                           │      │      │      │

│Зал ЛФК                                    │16    │20    │35    │

│Раздевальная с санузлами                   │-     │6     │10    │

│Кабинет массажа                            │-     │-     │-     │

│Помещение для примерки и подгонки протезов │-     │-     │-     │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Итого:                                     │16    │26    │45    │

├───────────────────────────────────────────┼──────┼──────┼──────┤

│Всего:                                     │121,8 │269,6 │382,6 │

├───────────────────────────────────────────┴──────┴──────┴──────┤

│   <*>     Использованы   данные   МГСН   4.03,   приложение   3│

│(справочное).                                                   │

│                                                                │

│   Примечание.  Помещения для проведения водных процедур, сауна,│

│душ  "шарко",  ванны  дополняются  по  заданию на проектирование│

│для повышенных условий комфортности проживания класса "О".      │

│   Для  зданий  с  промежуточной  вместимостью  число  помещений│

│и площади устанавливают заданием на проектирование.             │

└────────────────────────────────────────────────────────────────┘



Таблица В.8



Состав и площади лечебно-трудовых мастерских <*>



┌─────────────────────────┬─────────┬────────────────────────────┐

│        Помещения        │Расчетная│   Площадь помещений, м2    │

│                         │площадь, ├─────────────┬──────────────┤

│                         │ м2/место│в учреждениях│в учреждениях │

│                         │         │вместимостью │вместимостью  │

│                         │         │ до 100 мест │ до 101 места │

│                         │         │             │   и более    │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│1. Лечебно-трудовые мас- │         │             │              │

│терские (1 - 3 вида из   │         │             │              │

│нижеприведенных):        │         │             │              │

│   швейные               │4,5      │45           │60            │

│   ремонт аппаратуры     │4,5      │45           │60            │

│   домоводства           │4,5      │45           │60            │

│   живописи <**>         │6,0      │60           │60 - 70       │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│2. Кладовые готовой      │-        │12 - 18      │18 - 20       │

│продукции                │         │             │              │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│3. Кладовые материалов и │-        │28           │30            │

│готовой продукции        │         │             │              │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│4. Комната персонала     │-        │8            │10            │

│(с умывальником в шлюзе) │         │             │              │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│5. Уборная с умывальником│-        │3 x 2        │3 x 2         │

│(для мужчин и женщин)    │         │             │              │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│6. Кабинет инструктора   │-        │12           │12            │

├─────────────────────────┼─────────┼─────────────┼──────────────┤

│7. Комната медсестры     │-        │10           │10            │

├─────────────────────────┴─────────┴─────────────┴──────────────┤

│   <*>  Использованы  данные  "Программы  задания  на разработку│

│типовых  и  индивидуальных  проектов  домов-интернатов для людей│

│старшего  возраста,  инвалидов, ветеранов труда производственных│

│объединений,   психоневрологических  интернатов",  приложение  6│

│(рекомендуемое).                                                │

│   <**>  При  каждой из перечисленных мастерских предусматривают│

│подсобные   помещения,   комнату  мастера  и  другие  помещения,│

│перечисленные в данной таблице.                                 │

└────────────────────────────────────────────────────────────────┘



Таблица В.9



Состав и площади учебно-производственных помещений <*>



┌──────────────────────────┬────────┬────────────────────────────┐

│         Помещения        │Расчет- │   Площадь помещений, м2    │

│                          │ная     ├─────────────┬──────────────┤

│                          │площадь,│в учреждениях│в учреждениях │

│                          │м2/место│вместимостью │вместимостью  │

│                          │        │ до 100 мест │свыше 100 мест│

├──────────────────────────┼────────┼─────────────┼──────────────┤

│1. Учебно-производственная│        │             │              │

│мастерская (1 - 3 вида,   │        │             │              │

│как пример):              │        │             │              │

│   швейная, электромонтаж-│4,5     │45,0         │60,0          │

│ная, обувная              │        │             │              │

│   мастерские ручных реме-│4,5     │45,0         │60,0          │

│сел, механической сборки, │        │             │              │

│ремонта аппаратуры и      │        │             │              │

│бытовой техники           │        │             │              │

│   картонажно-переплетная,│6,0     │60,0         │72,0          │

│столярная, ткацкая,       │        │             │              │

│токарно-фрезерная,        │        │             │              │

│гончарная <*>             │        │             │              │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│2. Кладовая материалов    │-       │8,0          │16,0          │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│3. Кладовая готовой       │-       │8,0          │16,0          │

│продукции                 │        │             │              │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│4. Инструментальная       │-       │12           │25            │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│5. Помещение для персонала│-       │8            │10            │

│(умывальник в шлюзе)      │        │             │              │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│6. Общий санузел          │-       │3 x 2        │3 x 2         │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│7. Комната мастера        │-       │12           │12            │

├──────────────────────────┼────────┼─────────────┼──────────────┤

│8. Методический кабинет   │-       │20           │25            │

├──────────────────────────┴────────┴─────────────┴──────────────┤

│   <*>  Использованы  данные  "Программы  задания  на разработку│

│типовых  и  индивидуальных  проектов  домов-интернатов для людей│

│старшего  возраста,  инвалидов, ветеранов труда производственных│

│объединений,   психоневрологических  интернатов",  приложение  6│

│(рекомендуемое).                                                │

└────────────────────────────────────────────────────────────────┘



Таблица В.10



Площади столовой домов-интернатов <*>



┌────────────────────────────────────┬───────────────────────────┐

│              Помещения             │    Площадь помещений, м2  │

│                                    ├─────────────┬─────────────┤

│                                    │в учреждениях│в учреждениях│

│                                    │вместимостью │вместимостью │

│                                    │ до 100 мест │ 101 место и │

│                                    │             │     выше    │

├────────────────────────────────────┼─────────────┴─────────────┤

│Обеденный зал при загрузке зала 60% │        2,4 м2/место       │

│вместимости дома-интерната с холлом,│                           │

│в котором предусматривается         │                           │

│умывальник                          │                           │

├────────────────────────────────────┼─────────────┬─────────────┤

│Раздаточная                         │16           │20           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Цех заготовки овощей                │16           │12           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Цех заготовки мяса и птицы          │16           │18           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Цех заготовки рыбы                  │18           │24           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Горячий цех                         │54           │70           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Холодная заготовочная               │8            │10           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Кондитерский цех                    │8            │10           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Моечные кухонной и столовой посуды  │6            │12           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Кладовая суточного запаса продуктов │8            │10           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Экспедиция пищи в жилые группы      │6            │8            │

├────────────────────────────────────┼─────────────┼─────────────┤

│Складские помещения                 │12           │14           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Охлаждаемые камеры для хранения:    │             │             │

│   мяса, рыбы                       │4            │6            │

│   молочных продуктов, фруктов      │6            │8            │

│и зелени, консервов и квашений      │             │             │

│   отходов (с отдельным наружным    │4            │6            │

│выходом)                            │             │             │

├────────────────────────────────────┼─────────────┼─────────────┤

│Помещение для холодильной установки │6            │8            │

├────────────────────────────────────┼─────────────┼─────────────┤

│Кладовая для сухих продуктов        │4            │6            │

├────────────────────────────────────┼─────────────┼─────────────┤

│Помещение для хранения и резки хлеба│10           │14           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Кладовая для овощей                 │10           │12           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Кладовая для хранения белья и       │6            │8            │

│инвентаря                           │             │             │

├────────────────────────────────────┼─────────────┼─────────────┤

│Загрузочная                         │7            │10           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Тарная                              │4            │6            │

├────────────────────────────────────┼─────────────┼─────────────┤

│Административно-бытовые помещения   │32           │40           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Комната заведующего производством   │8            │10           │

├────────────────────────────────────┼─────────────┼─────────────┤

│Комната медицинской сестры          │14           │14           │

│диетического питания                │             │             │

├────────────────────────────────────┼─────────────┼─────────────┤

│Помещение приема пищи для персонала │16 + 6       │18 + 8       │

│с подсобными помещениями            │             │             │

├────────────────────────────────────┼─────────────┼─────────────┤

│Гардеробные, душевые и уборные для  │10           │16           │

│персонала                           │             │             │

├────────────────────────────────────┼─────────────┼─────────────┤

│Место для хранения предметов уборки │2            │4            │

│помещений                           │             │             │

├────────────────────────────────────┼─────────────┼─────────────┤

│Помещения для хранения и мытья      │6            │8            │

│мармитных тележек и тары,           │             │             │

│применяемых для транспортировки пищи│             │             │

├────────────────────────────────────┴─────────────┴─────────────┤

│   <*>  Использованы  данные справочного пособия "Проектирование│

│общественного питания", приложение 12.                          │

└────────────────────────────────────────────────────────────────┘



Таблица В.11



Состав административных и служебно-бытовых помещений

домов-интернатов <*>



Помещения	Площадь помещений, м2,     при вместимости       учреждения, место
	50	100	200
1. Помещения администрации              Кабинет директора                       Приемная директора                      Кабинет заместителя директора           Кабинет инженерно-технического персонала Канцелярия, отдел кадров, бухгалтерия,  касса                                   Архив медицинский                       Комната общественных организаций        Гардеробные, уборные и душевые персонала	12     -      -      12     12     4      -      12	12     10     12     14     18     6      -      16	18     10     12     14     24     6      12     18
Итого:	52	88	114
2. Комнаты для ночлега гостей с передней и санузлами (унитаз, умывальник, душ)	14	14	16
3. Парикмахерская с местом или          помещением для педикюра	-	14	16
4. Комната и кладовая сестры-хозяйки	8 + 7	10 + 10	10 + 12
5. Уборная при вестибюле для посетителей на один унитаз с умывальником в шлюзе	3	3	6
Всего:	84	139	174
<*>  Использованы  данные  "Программы  задания  на разработку типовых  и  индивидуальных  проектов  домов-интернатов для людей старшего  возраста,  инвалидов, ветеранов труда производственных объединений,   психоневрологических  интернатов",  приложение  4 (обязательное) и МГСН 4.03, приложение 5 (справочное).



Таблица В.12



Состав и площади хозяйственных помещений

домов-интернатов <*>



Помещения	Площадь помещений, м2,      при вместимости        учреждения, место
	50	100	200
Центральные кладовые
Кладовая чистого белья с местом        для починки	12	16	16
Швейная мастерская	12	12	12
Кладовая грязного белья	6	8	10
Кладовая сезонной одежды и обуви	18	24	28
Кладовая личных вещей	18	24	32
Кладовая инвентаря и мебели	18	24	26
Склад хозяйственный	18	24	36
Кладовая садово-огородного инвентаря	8	10	12
Итого:	110	142	172
Помещение дезинфекционных камер	16	19	19
Кладовая грязного белья с местом       для разборки	7	9	12
Помещение дежурного персонала	8	8	8
Общий санузел, раздельный для мужчин   и женщин	6	6	6
Комната бытового обслуживания	8	10	12
Итого:	45	52	57
Мастерские по ремонту оборудования     и инвентаря	12 + 12	18 + 12	18 + 12
Помещение для пожарного поста	4	4	6
Итого:	28	34	36
Всего:	183	228	265
<*>  Использованы  данные  "Программы  задания  на разработку типовых  и  индивидуальных  проектов  домов-интернатов для людей старшего  возраста,  инвалидов, ветеранов труда производственных объединений,   психоневрологических  интернатов",  приложение  5 (обязательное).











Приложение Г



ИЛЛЮСТРАЦИИ



Схема взаимосвязей жилых групп и отделений



Дом-интернат общего типа со специальным отделением



┌───────────────────┐    ┌────────────────┐    ┌──────────────┐

│Приемно-карантинное│<──>│   Вестибюль,   │<──>│ Пост милиции │

│    отделение      │    │административные│    │              │

│                   │    │   помещения    │    │ Изолятор для │

│   Медицинские     │    └───┬────────────┘    │ нарушителей  │

│    помещения      │<───────┼───────────┐  ┌─>│   порядка    │

│                   │        │           │  │  └──────────────┘

│                   │        │           │  │  ┌──────────────┐

│    Изолятор       │<───────┼───────────┼──┼─>│Хозяйственные │

└────────┬──────────┘        │           │  │  │  помещения   │

         │                   │           │  │  └──────────────┘

         │                   │           │  │

         │                   │           │  │

         │                   │           │  │

┌────────┴────────────────┐  │  ┌────────┴──┴─────────────┐

│       Отделение         │  │  │      Специальное        │

│     дома-интерната      │  │  │       отделение         │

│       общего типа       │  │  │                         │

│ ┌─────┐ ┌─────┐ ┌─────┐ │  │  │ ┌─────┐ ┌─────┐ ┌─────┐ │

│ │  1  │ │  2  │ │  3  │ │  │  │ │  1  │ │  2  │ │  3  │ │

│ └─────┘ └─────┘ └─────┘ │  │  │ └─────┘ └─────┘ └─────┘ │

└─────────────────────────┘  │  └─────────────────────────┘

                             │

┌────────────────┐           │

│   Помещения    │           │

│   культурно-   │<──────────┤

│   массового    │           │

│   назначения   │           │

└────────────────┘           │              ┌────────────┐

                             ├─────────────>│  Пищеблок  │

┌────────────────┐           │              └────────────┘

│ Помещения для  │           │

│  гимнастики    │<──────────┤

│ и физкультуры  │           │

└────────────────┘           │

                             │

┌────────────────┐           │

│   Служебно-    │           │          ┌─────────────────┐

│   бытовые      │<──────────┤          │     Учебно-     │

│   помещения    │           │          │производственные │

└────────────────┘           │          │   мастерские    │

                             ├─────────>│---------------- │

┌────────────────┐           │          │Лечебно-трудовые │

│   Помещения    │           │          │   мастерские    │

│   социальной   │<──────────┘          └─────────────────┘

│   адаптации    │

└────────────────┘



1 - жилая группа для свободно передвигающихся лиц,

практически здоровых; 2 - жилая группа для лиц,

передвигающихся с трудом; 3 - жилая группа для лиц,

передвигающихся на креслах-колясках



Рисунок Г.1



Схема взаимосвязей жилых групп и отделений



Психоневрологический дом-интернат



┌───────────────────┐    ┌────────────────┐    ┌──────────────┐

│Приемно-карантинное│<──>│   Вестибюль,   │<──>│ Пост милиции │

│    отделение      │    │административные│    │______________│

│                   │    │   помещения    │    │              │

│   Медицинские     │    └───┬────────────┘    │Хозяйственные │

│    помещения      │<───────┼────────────────>│  помещения   │

│                   │        │                 └──────────────┘

│                   │        │

│    Изолятор       │        │

└────────┬───┬──────┘        │

         │   │               │

         │   └───────────────┼───────────────┐

         │                   │               │

┌────────┴────────────────┐  │  ┌────────────┴──────────────┐

│   Отделение для лиц,    │  │  │    Отделение для лиц,     │

│передвигающихся с трудом,│  │  │передвигающихся на креслах-│

│ способных к частичному  │  │  │  колясках, нуждающихся    │

│      обслуживанию       │<─┼─>│  в постельном режиме      │

│  ┌───────┐  ┌───────┐   │  │  │   ┌───────┐  ┌───────┐    │

│  │   1   │  │   2   │   │  │  │   │   1   │  │   2   │    │

│  └───────┘  └───────┘   │  │  │   └───────┘  └───────┘    │

└─────────────────────────┘  │  └───────────────────────────┘

                             │

┌────────────────┐           │

│   Помещения    │           │

│   культурно-   │<──────────┤

│   массового    │           │

│   назначения   │           │

└────────────────┘           │              ┌────────────┐

                             ├─────────────>│  Пищеблок  │

┌────────────────┐           │              └────────────┘

│ Помещения для  │           │

│  гимнастики    │<──────────┤

│ и физкультуры  │           │

└────────────────┘           │

                             │

┌────────────────┐           │

│   Служебно-    │           │          ┌─────────────────┐

│   бытовые      │<──────────┤          │     Учебно-     │

│   помещения    │           │          │производственные │

└────────────────┘           │          │   мастерские    │

                             ├─────────>│---------------- │

┌────────────────┐           │          │Лечебно-трудовые │

│   Помещения    │           │          │   мастерские    │

│   социальной   │<──────────┘          └─────────────────┘

│   адаптации    │

└────────────────┘



1 - жилая группа для лиц, передвигающихся с трудом,

способных к частичному самообслуживанию;

2 - жилая группа для лиц, нуждающихся в посторонней помощи

и постельном режиме, передвигающихся на креслах-колясках



Рисунок Г.2



Помещение охраны и безопасности





I. Пост охранника-вахтера:

1 - стойка; 2 - стол с телефоном и настольной

сигнализацией; 3 - пожарная сигнализация;

4 - топчан для отдыха дежурного; 5 - стул; 6 - шкаф;

II. Пост милиции:

1 - стол с телефоном и настольной сигнализацией;

2 - стул; 3 - топчан; 4 - тумбочка;

5 - решетчатая перегородка с дверью



Рисунок Г.3



Жилая комната



Планировочные схемы комнат жилых ячеек ЖЯ-1 и ЖЯ-3

для лиц, свободно передвигающихся





1 - кровать; 2 - тумбочка; 3 - стол; 4 - стул; 5 - кресло;

6 - тумбочка для телевизора; 7 - подвесной шкаф;

8 - торшер; 9 - диван



Рисунок Г.4



Жилая комната



Планировочные схемы комнат жилых ячеек ЖЯ-4

для 2- и 3-местных жилых комнат





1 - кровать; 2 - тумбочка; 3, 6 - стол; 4 - стул;

5 - шкаф для одежды; 7 - кресло-коляска; 8 - диван



Рисунок Г.5



Помещения жилой ячейки



Планировочная схема жилой ячейки ЖЯ-5





1 - кровать общебольничная; 2 - столик надкроватный;

3 - тумбочка прикроватная; 4 - кресло для отдыха;

5 - кресло-судно передвижное; 6 - кресло-коляска; 7 - стул;

8 - стол; 9 - шкаф для одежды; 10 - вешалка для одежды



Рисунок Г.6



Жилая комната



Планировочная схема жилых комнат на 4 и 6 человек

в жилых ячейках ЖЯ-6 для психотроников





1 - кровать; 2 - тумбочка; 3 - стол; 4 - стул;

5 - комбинированный шкаф

А - четырехместная жилая комната; Б - шестиместная жилая

комната; В - зона размещения кровати для лиц, способных

к частичному самообслуживанию и передвигающихся по дому

и прилегающему участку; Г - зона размещения кровати

для немощных лиц, передвигающихся в пределах жилой комнаты



Рисунок Г.7



Жилые ячейки





Рисунок Г.8



Помещения для клубных занятий



Помещение библиотеки с открытым доступом к книгам

и читальным залам





1 - шкаф для открытого хранения книг; 2 - стол для занятий;

2а - стол для занятий инвалида-колясочника; 3 - стул;

4 - стол библиотекаря; 5 - стол журнальный;

6 - стенд-витрина настенная; 7 - кресло-коляска; 8 - шкаф

для закрытого хранения книг; 9 - закрытое книгохранилище

(на 2 тыс. книг); 10 - стол с каталожным шкафом



Рисунок Г.9



Зрительные залы



Варианты размещения мест в зрительном зале





1 - сцена; 2 - места для ходячих зрителей;

3 - места размещения инвалидов

на кресле-коляске; 4 - пандус



Рисунок Г.10



Помещения для клубных занятий



Помещение для приема гостей на 10 и 20 посадочных мест





1 - стол обеденный; 1а - стол резервный; 2 - стул;

3 - кресло-коляска; 4 - комбинированная стенка;

5 - холодильник; 6 - мойка; 7 - плита;

8 - буфет кухонный; 9 - сервировочная стойка;

10 - разделочный стол; 11 - табурет



--------------------------------

<*> Место для танцев может быть использовано для дополнительного размещения 10 посадочных мест.



Рисунок Г.11



Помещения для клубных занятий



Помещения для музыкальных занятий





1 - стул; 2 - пюпитр; 2а - специальный

пюпитр для инвалида на кресле-коляске; 3 - подиум

для руководителя; 4 - пианино; 5 - табурет винтовой;

6 - шкаф для музыкальных инструментов и нот; 7 - инвалидное

кресло-коляска; 8 - запасной эвакуационный выход



Рисунок Г.12



Помещение для религиозных обрядов



Пример планировки зала для молитвенных собраний

с подсобными помещениями





1 - помещение для религиозных обрядов; 2 - зона

священнослужителя; 3 - служебная ниша; 4 - сейф;

5 - комната (келья) для священнослужителя; 6 - санузел

при комнате отдыха священнослужителя (рукомойник, унитаз,

душевой поддон); 7 - кладовая; 8 - прихожая с вешалкой



Рисунок Г.13



Учебно-производственные мастерские



Планировочная схема картонажной мастерской





1 - стол рабочий; 2 - табурет с регулируемым сиденьем;

3 - проволочно-швейный аппарат; 4 - клееварка; 5 - стол

мастера; 6 - стул; 7 - мойка; 8 - инвалидная коляска;

9 - эвакуационный выход; 10 - стеллаж мастера

А - мастерская; Б - комната мастера; В - уборная

для инвалида; Г - кладовая материалов; Д - кладовая

готовой продукции; Е - общая уборная; Ж - коридор



Примечание. Рабочие помещения оборудуются в зависимости от вида производства; кладовые оборудуются стеллажами; комната мастера оборудуется столом, стульями, стеллажами.



Рисунок Г.14



Помещения для лечебно-трудовых мастерских



Планировочная схема мастерской по ремонту аппаратуры

и бытовой техники





1 - стол монтажный; 2 - стенд испытательный; 3 - стол

с вытяжкой; 4 - стол мастера; 5 - мойка; 6 - стеллаж

для материалов; 7 - табурет с регулируемым сиденьем;

8 - стеллаж мастера; 9 - стол медсестры; 10 - шкаф

медицинский одностворчатый; 11 - стул; 12 - кресло-коляска



Рисунок Г.15



Помещения для занятий гимнастикой и физкультурой





1 - гимнастическая стенка; 2 - гимнастический

станок-поручень с зеркалом; 3 - место для тренера;

4 - пианино; 5 - скамья; 6 - вешалка

А - раздевальная; Б - санузел; В - санузел с учетом

пользования инвалидом на кресле-коляске; Г - душевая

с учетом пользования инвалидом на кресле-коляске;

Д - спортивный зал; Е - комната тренера;

Ж - комната для хранения спортинвентаря



Рисунок Г.16



Места для питания



Место для питания на 8 чел.





Место для питания на 6 чел.





Обеденная зона в общем обеденном зале





1 - стол обеденный 160 x 90; 2 - стул;

3 - инвалидное кресло-коляска



Рисунок Г.17
