НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ТРУБКИ И ШЛАНГИ ГИДРАВЛИЧЕСКОГО
И ПНЕВМАТИЧЕСКОГО
ПРИВОДОВ ТОРМОЗОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Vehicles. Pipes and hoses of
hydraulic and pneumatic
transmissions of brakes.
Technical requirements
and test methods
ГОСТ Р 52452-2005
Группа Д25
ОКС 43.040.40;
ОКП 45 0000
Дата введения
1 июля 2006 года
Предисловие
Цели и принципы
стандартизации в Российской Федерации установлены Федеральным законом от 27
декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила
применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации.
Основные положения".
Сведения о
стандарте
1. Разработан
Федеральным государственным унитарным предприятием "Центральный ордена
Трудового Красного Знамени научно-исследовательский автомобильный и
автомоторный институт" (ФГУП "НАМИ").
2. Внесен
Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт".
3. Утвержден и
введен в действие Приказом Федерального агентства по техническому регулированию
и метрологии от 29 декабря 2005 г. N 467-ст.
4. Введен впервые.
Информация об
изменениях к настоящему стандарту публикуется в ежегодно издаваемом
информационном указателе "Национальные стандарты", а текст изменений
и поправок - в ежемесячно издаваемых информационных указателях
"Национальные стандарты". В случае пересмотра (замены) или отмены
настоящего стандарта соответствующее уведомление будет опубликовано в
ежемесячно издаваемом информационном указателе "Национальные
стандарты". Соответствующая информация, уведомление и тексты размещаются
также в информационной системе общего пользования - на официальном сайте
национального органа Российской Федерации по стандартизации в сети Интернет.
1. Область
применения
Настоящий стандарт
распространяется на трубки и шланги (рукава гибкие) с наконечниками в сборе
[далее - трубки и шланги гидравлического и пневматического приводов тормозов
автотранспортных средств (АТС)] и устанавливает технические требования и методы
их испытаний.
2.
Нормативные ссылки
В настоящем
стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.568-97. Государственная система обеспечения единства
измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 41.13-99 (Правила ЕЭК ООН N 13). Единообразные
предписания, касающиеся официального утверждения транспортных средств категорий
M, N и O в отношении торможения
ГОСТ Р 41.13-Н-99 (Правила ЕЭК ООН N 13-Н). Единообразные
предписания, касающиеся официального утверждения легковых автомобилей в
отношении торможения
ГОСТ 4364-81.
Приводы пневматические тормозных систем автотранспортных средств. Общие
технические требования
ГОСТ 23181-78.
Приводы тормозные гидравлические автотранспортных средств. Общие технические
требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить
действие ссылочных стандартов в информационной системе общего пользования - на
официальном сайте национального органа Российской Федерации по стандартизации в
сети Интернет или по ежегодно издаваемому информационному указателю
"Национальные стандарты", который опубликован по состоянию на 1
января текущего года, и по соответствующим ежемесячно издаваемым информационным
указателям, опубликованным в текущем году. Если ссылочный документ
заменен (изменен), то при пользовании настоящим стандартом следует
руководствоваться замененным (измененным) документом. Если ссылочный документ
отменен без замены, то положение, в котором дана ссылка на него, применяется в
части, не затрагивающей эту ссылку.
3.
Технические требования
3.1. Трубки и
шланги должны соответствовать требованиям настоящего стандарта, ГОСТ 4364, ГОСТ
23181 и технической документации (ТД), утвержденной в установленном порядке.
3.2. Металлические
и пластиковые трубки и резиновые рукава без наконечников, предназначенные для
использования в гидравлических и пневматических тормозных приводах, должны
иметь соответствующие сертификаты.
3.3. Трубки
и шланги должны обладать герметичностью и прочностью при давлении:
- для гидравлического
тормозного привода - по ГОСТ 23181 (пункт 1.4), но не менее 20 МПа (200 кгс/см2);
- для
пневматического привода - не менее
,
где
- максимальное давление в приводе, определяемое
регулятором давления по ГОСТ Р 41.13 и ГОСТ Р 41.13-Н.
3.4. Трубки и
шланги должны соответствовать требованиям 3.3 после проведения испытаний в
условиях их циклического нагружения в объеме не менее
150000 циклов при максимальном давлении не менее 10 МПа (100 кгс/см2) - для гидравлического привода и не менее 1,0 МПа (10,0
кгс/см2) - для пневматического привода.
4. Методы
испытаний
4.1. Общие
положения
4.1.1. Испытания
проводят на оборудовании, аттестованном в соответствии с ГОСТ Р 8.568.
4.1.2. Испытания
проводят по методикам, разработанным предприятиями в соответствии с
требованиями настоящего стандарта и прошедшим в установленном порядке
метрологическую экспертизу.
4.1.3. Трубки и
шланги испытывают по следующим параметрам:
- герметичность;
- прочность;
- долговечность в
условиях циклического нагружения.
4.1.4. Погрешность
измерения давления - не более 3,0%.
4.2. Испытания на
герметичность и прочность
4.2.1. Испытания на
герметичность и прочность трубок и шлангов проводят на испытательном оборудовании,
позволяющем создать регулируемое давление рабочей жидкости не менее 30 МПа (300
кгс/см2) - для трубок и шлангов гидравлического
тормозного привода и не менее 5,0 МПа (50 кгс/см2) - для трубок и шлангов
пневматического тормозного привода.
Схема установки для
проведения испытаний приведена на рисунке А.1 (Приложение А).
4.2.2. При
проведении испытаний давление жидкости
должно быть доведено до значения, указанного в
3.3, и выдержано на этом уровне в течение 2 мин +/- 5 с.
4.2.3. Признаками
потери герметичности и (или) разрушения являются:
- прекращение
повышения давления в процессе работы насоса;
- появление течи
жидкости, вздутия, трещин, перемещения рукавов в наконечниках.
4.2.4. После
завершения испытаний по 4.3 испытания по 4.2.2 должны быть повторены.
4.3. Испытания по
оценке долговечности в условиях циклического нагружения
4.3.1. Испытания по
оценке долговечности трубок и шлангов в условиях циклического нагружения проводят:
- для трубок и
шлангов гидравлического привода - давлением жидкости на стендовой установке,
схема которой приведена на рисунке А.2 (Приложение А);
- для трубок и
шлангов пневматического привода - давлением сжатого воздуха на стендовой
установке, схема которой приведена на рисунке А.3 (Приложение А).
4.3.2. Стендовая
установка должна обеспечивать возможность создания следующих условий испытаний:
4.3.2.1.
Максимальное давление:
- для
гидравлического привода - 10 МПа (100 кгс/см2) с
возможностью регулирования;
- для
пневматического привода - 1,0 МПа (10,0 кгс/см2) с
возможностью регулирования.
4.3.2.2. Частота
циклов пульсации давления - в диапазоне от 0 до 3 Гц с возможностью
регулирования и погрешностью измерения не более 5,0%.
4.3.3. После
подключения объекта испытаний система управления должна быть отрегулирована
таким образом, чтобы:
- в гидравлической
магистрали стендовой установки для испытаний трубок и шлангов гидравлического
привода при максимальном давлении 10 МПа (100 кгс/см2)
частота пульсации давления составляла (1,5 +/- 1,0) Гц;
- в пневматической
магистрали стендовой установки для испытаний трубок и шлангов пневматического
привода при максимальном давлении 1,0 МПа (10,0 кгс/см2)
частота пульсации давления составляла (1,5 +/- 1,0) Гц.
4.3.4. Общее число
циклов нагружения должно быть не менее 150000.
5.
Оформление результатов испытаний
5.1. По результатам
испытаний оформляют протокол, в котором приводят идентификационные сведения об
объекте испытаний, значения измеренных параметров и данные, характеризующие
поведение объекта в процессе испытаний.
5.2. Форма
протокола испытаний приведена в Приложении Б.
Приложение А
(рекомендуемое)
СХЕМА
УСТАНОВКИ ДЛЯ
ПРОВЕДЕНИЯ ИСПЫТАНИЯ ТРУБОК И ШЛАНГОВ
1 - объекты
испытаний; 2 - контрольный манометр;
3 - сливной кран; 4
- клапан прокачки;
Р - давление на входе
Рисунок
А.1. Схема установки для испытаний трубок и шлангов
гидравлического и
пневматического привода на герметичность
и прочность
1 - компрессор; 2 -
пневматическая магистраль;
3 - электропневмоклапан; 4 - регулятор давления;
5 - манометр; 6 -
пневматическая камера; 7 - главный
тормозной цилиндр;
8 - гидравлические манометры;
9 - объекты
испытаний; 10 - блок питания;
11 - генератор
импульсов; 12 - счетчик импульсов
Рисунок
А.2. Схема установки для испытаний трубок
и шлангов
гидравлического привода на долговечность
при циклическом нагружении

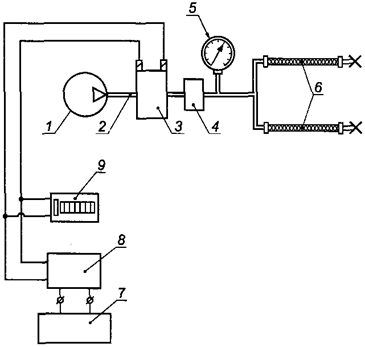

1 - компрессор; 2 -
пневматическая магистраль;
3 - электропневмоклапан; 4 - регулятор давления;
5 - манометр; 6 -
объекты испытаний; 7 - блок питания;
8 - генератор
импульсов; 9 - счетчик импульсов
Рисунок
А.3. Схема установки для испытаний трубок и шлангов
пневматического
привода при циклическом нагружении
Приложение Б
(рекомендуемое)
ФОРМА ПРОТОКОЛА
ИСПЫТАНИЙ ТРУБОК И
ШЛАНГОВ ГИДРАВЛИЧЕСКОГО
И ПНЕВМАТИЧЕСКОГО
ПРИВОДА АВТОТРАНСПОРТНЫХ СРЕДСТВ
УТВЕРЖДАЮ
Руководитель
испытательного подразделения
________________
_____________________
личная
подпись расшифровка подписи
"______" ___________ 200
г.
ПРОТОКОЛ ИСПЫТАНИЙ N
___________
1.
Идентификационные данные об объекте испытаний ______________________
2. Цель
испытаний
Определение соответствия трубок
и шлангов требованиям
нормативных
документов (ГОСТ Р
_________, ГОСТ 4364, ГОСТ 23181) и КД
3.
Методика испытаний
Методика
испытаний разработана в соответствии стребованиями
ГОСТ Р_____
4.
Результаты испытаний
┌──────────────┬───────────────────────────────────────────────┬──────────┐
│
Наименование │
Требования
│Результат │
│ параметра
│
│испытаний │
├──────────────┼───────────────────────────────────────────────┼──────────┤
│Соответствие │По КД
│ │
│геометрических│
│ │
│параметров │ │ │
│тормозных │
│ │
│шлангов │
│ │
│требованиям
КД│
│ │
├──────────────┼───────────────────────────────────────────────┼──────────┤
│Испытания
на │Давление P = _____ МПа в течение 2 мин +/- 5 с│
│
│герметичность
│ и
│ │
├──────────────┼───────────────────────────────────────────────┼──────────┤
│Испытания │Давление P = _____ МПа в течение 2 мин +/- 5 с│
│
│на
прочность │ и
│ │
├──────────────┼───────────────────────────────────────────────┼──────────┤
│Испытания
на │150000 циклов при максимальном
давлении │ │
│долговечность
│_____ МПа и частоте нагружения (1,5 +/- 0,5)
Гц│ │
│при │
│ │
│циклическом │
│ │
│нагружении
│
│ │
└──────────────┴───────────────────────────────────────────────┴──────────┘
5.
Заключение
Представленный объект испытаний
соответствует/не соответствует
требованиям КД и нормативных документов (ГОСТ Р ___, ГОСТ 4364, ГОСТ 23181)
Испытания
провел ________________
_____________________
личная подпись расшифровка подписи
"______" ___________ 200
г.
