НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ

ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ С ФЛАНЦЕМ



КЛАССЫ ТОЧНОСТИ A И B



Prevailing torque type all-metal hexagon nuts

with flange. Accuracy classes A and B



ISO 7044:1997

Prevailing torque type all-metal hexagon nuts

with flange - Product grades A and B

(IDT)



ГОСТ Р ИСО 7044-2009



Группа Г32



ОКС 21.060.20



ОКП 16 8000



Дата введения

1 января 2010 года



Предисловие



Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".



Сведения о стандарте



1. Подготовлен Федеральным государственным унитарным предприятием "Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. N 202-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 7044:1997 "Гайки шестигранные цельнометаллические самостопорящиеся, с фланцем. Классы изделия A и B" (ISO 7044:1997 "Prevailing torque type all-metal hexagon nuts with flange - Product grades A and B").

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении B.

5. Введен впервые.



Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.



1. Область применения



Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек с фланцем с резьбой от М5 до М20, класса точности A с резьбой до М16 и класса точности B с резьбой больше М16 и классов прочности 8, 9, 10 и 12.

В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, их следует выбирать из международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.



2. Нормативные ссылки



ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 261:1998. Резьбы метрические ИСО общего назначения. Общий план

ИСО 965-2:1998. Резьбы метрические. ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 2320:2008. Гайки стальные самостопорящиеся. Механические и функциональные свойства

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-2:1995. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек.



3. Размеры



Размеры шестигранной самостопорящейся гайки с фланцем указаны на рисунке 1 и в таблице 1.





--------------------------------

<1> Форма обжатого участка по выбору изготовителя.

<2>  - высота зацепления ключом, смотри таблицу 1.

<3> .

<4> .

<5> c измеряется от .

<6> Свободный пресс-контур.

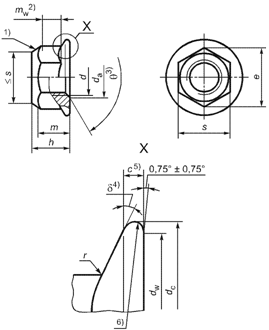

Рисунок 1. Гайка шестигранная самостопорящаяся с фланцем



Таблица 1



                                                              В миллиметрах

┌───────────────┬──────┬──────┬──────┬──────┬──────┬───────┬──────┬───────┐

  Резьба (d)     М5    М6    М8  │ М10  │ М12  │ (М14) │ М16    М20

                                               <1>

├───────────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│P <2>          │ 0,8    1   │ 1,25 │ 1,5  │ 1,75 │   2     2     2,5

├───────────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│c, не менее      1   │ 1,1  │ 1,2  │ 1,5  │ 1,8    2,1  │ 2,4     3

├────┬──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│d   │ не более │ 5,75 │ 6,75 │ 8,75 │ 10,8 │  13  │ 15,1  │ 17,3 │ 21,6

│ a  ├──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

    │ не менее │ 5,00 │ 6,00 │ 8,00 │ 10,0 │  12  │ 14,0  │ 16,0 │ 20,0

├────┴──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│d , не более   │ 11,8 │ 14,2 │ 17,9 │ 21,8 │  26  │ 29,9  │ 34,5 │ 42,8

│ c

├───────────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│d , не менее   │ 9,8  │ 12,2 │ 15,8 │ 19,6 │ 23,8 │ 27,6  │ 31,9 │ 39,9

│ w

├───────────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│e, не менее    │ 8,79 │11,05 │14,38 │16,64 │20,03 │ 23,36 │26,75 │ 32,95 │

├────┬──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│h   │ не более │ 6,2  │ 7,3  │ 9,40 │11,40 │13,80 │ 15,9  │ 18,3 │ 22,4

    ├──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

    │ не менее │ 5,7  │ 6,8  │ 8,74 │10,34 │12,57 │ 14,8  │ 17,2 │ 20,3

├────┴──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│m, не менее    │ 4,7  │ 5,7  │ 7,64 │ 9,64 │11,57 │ 13,3  │ 15,3 │ 18,7

├───────────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│m , не менее   │ 2,5  │ 3,1  │ 4,6  │ 5,6  │ 6,8    7,7  │ 8,9  │ 10,7

│ w

├────┬──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│s   │ не более │ 8,00 │10,00 │13,00 │15,00 │18,00 │ 21,00 │24,00 │ 30,00 │

    ├──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

    │ не менее │ 7,78 │ 9,78 │12,73 │14,73 │17,73 │ 20,67 │23,67 │ 29,16 │

├────┴──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│r <3>, не более│ 0,3  │ 0,36 │ 0,48 │ 0,6  │ 0,72 │ 0,88  │ 0,96 │  1,2

├───────────────┴──────┴──────┴──────┴──────┴──────┴───────┴──────┴───────┤

    <1> Размер, заключенный в скобки, применять не рекомендуется.

    <2> P - шаг резьбы.

    <3> r - радиусы сопряжений ребер и граней шестигранника с фланцем.



    Примечание.   Если    изделие    выдерживает    контроль    калибрами│

│в соответствии с Приложением A, требования для e, c и m  удовлетворены.

                                                       w

└─────────────────────────────────────────────────────────────────────────┘



Символы и их обозначения установлены в ИСО 225.



4. Технические требования



Технические требования приведены в таблице 2.



Таблица 2



┌─────────────────────────────────┬───────────────────────────────────────┐

             Материал                             Сталь

├─────────────┬───────────────────┼───────────────────────────────────────┤

│ Общие       │ Обозначение                      ИСО 8992

│требования   │стандарта

├─────────────┼───────────────────┼───────────────────────────────────────┤

│ Резьба      │ Допуск

             ├───────────────────┼───────────────────────────────────────┤

             │ Обозначение                 ИСО 261, ИСО 965-2

             │стандарта

├─────────────┼───────────────────┼─────────────────┬──────┬───────┬──────┤

│ Механические│ Класс прочности           8          9     10     12

│и функцио-   ├───────────────────┼────────┬────────┼──────┼───────┼──────┤

нальные      │ Тип, соответствую-│d <= М16│d > М16 │Тип 2 │ Тип 1 │Тип 2 │

│свойства     щий механическим   │ Тип 1  │ Тип 2

             │свойствам <1>

             ├───────────────────┼────────┴────────┴──────┴───────┴──────┤

             │ Обозначение                      ИСО 2320

             │стандарта

├─────────────┼───────────────────┼───────────────────────────────────────┤

│ Предельные  │ Класс точности               Для d <= 16 мм: A

│размеры.                                   Для d > 16 мм: B

│Допуски      ├───────────────────┼───────────────────────────────────────┤

│формы и      │ Обозначение                     ИСО 4759-1

│расположения │стандарта

├─────────────┴───────────────────┼───────────────────────────────────────┤

│ Поверхность                               После изготовления.

                                  Требования к гальванической защите

                                        поверхности по ИСО 4042.

                                 │ Иные требования к гальванической или

                                 │ другой защите поверхности должны быть │

                                      согласованы между поставщиком

                                              и заказчиком.

                                    Предельные значения для дефектов

                                 │ поверхности установлены в ИСО 6157-2

├─────────────────────────────────┼───────────────────────────────────────┤

│ Приемочный контроль                           По ИСО 3269

├─────────────────────────────────┴───────────────────────────────────────┤

    <1>  Гайки  по  настоящему  стандарту   (относительно   высоты  h   )

                                                                     min

│соответствуют типу 2.

    Так как ИСО 2320 не  устанавливает  механические  свойства  для  всех│

│классов прочности и размеров,  которые  приведены  в настоящем стандарте,│

│в некоторых случаях гайки следует проверять согласно типу 1.

└─────────────────────────────────────────────────────────────────────────┘



5. Обозначение



Пример условного обозначения гайки шестигранной самостопорящейся цельнометаллической с фланцем с резьбой М12 и классом прочности 8:



Гайка шестигранная самостопорящаяся с фланцем М12-8 - ГОСТ Р ИСО 7044-2009











Приложение A

(обязательное)



КОНТРОЛЬ ШЕСТИГРАННЫХ ГАЕК С ФЛАНЦЕМ



A.1. Рекомендуемый метод контроля шестигранника

Схема контроля приведена на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.





A - калибр A; B - калибр B; C - калибр C



Примечание. .

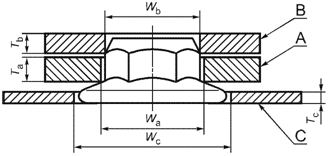

Рисунок A.1. Схема контроля шестигранника и фланца



Таблица A.1



                                                              В миллиметрах

┌─────────────┬───────────────────────┬─────────────────┬─────────────────┐

   Резьба           Калибр A            Калибр B         Калибр C

             ├───────────┬───────────┼───────────┬─────┼─────┬───────────┤

                 W          T          W      │ T   │ W       T

                  a          a          b       b    c       c

             ├─────┬─────┼─────┬─────┼─────┬─────┼─────┼─────┼─────┬─────┤

             │ не  не  │ не  │ не  │ не  │ не  │ не  │ не  │ не  │ не

             более│менее│более│менее│более│менее│менее│менее│более│менее

├─────────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

     М5      │9,25 │9,24 │2,50 │2,49 │8,78 │8,77 │  3  │ 14  │1,08 │1,07 │

     М6      │11,56│11,55│3,10 │3,09 │11,04│11,03│  4  │ 16  │1,19 │1,18 │

     М8      │15,02│15,01│4,60 │4,59 │14,37│14,36│  4  │ 20  │1,31 │1,30 │

├─────────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

     М10     │17,33│17,32│5,60 │5,59 │16,63│16,62│  5  │ 24  │1,81 │1,80 │

     М12     │20,79│20,78│6,80 │6,79 │20,02│20,01│  5  │ 29  │2,20 │2,19 │

     М14     │24,26│24,25│7,70 │7,69 │23,35│23,34│  6  │32,5 │2,55 │2,54 │

├─────────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

     М16     │27,72│27,71│8,90 │8,89 │26,74│26,73│  6  │ 37  │2,96 │2,95 │

     М20     │34,65│34,64│10,70│10,69│32,94│32,93│  6  │ 45  │3,70 │3,69 │

└─────────────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘



Для контроля шестигранника используют два плоских кольцевых калибра A и B, чтобы показать соответствие установленным значениям высоты шестигранника, высоты зацепления под ключ, заполнения углов и диаметра описанной окружности. Калибр A устанавливают на шестигранник до упора на фланец. Калибр B устанавливают на верхнюю часть гайки по нормали к ее оси. Калибры A и B не должны соприкасаться.

A.2. Рекомендуемый метод контроля фланца

Схема контроля приведена на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.

Гайку устанавливают на плоскую поверхность. Калибр C - плоская пластина или кольцевой калибр - применяют для доказательства, что толщина фланца не менее установленной. Приемочный критерий - отсутствие контакта между калибрами C и A, когда гайка расположена на плоской поверхности.











Приложение B

(справочное)



СВЕДЕНИЯ

О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ



Таблица B.1



Обозначение ссылочного
    международного
      стандарта

   Обозначение и наименование соответствующего
             национального стандарта

ИСО 225:1983

<*>

ИСО 261:1998

ГОСТ 8724-2002. Основные нормы взаимозаменяемости.
Резьба метрическая. Диаметры и шаги

ИСО 965-2:1998

ГОСТ 16093-2004. Основные нормы
взаимозаменяемости. Резьба метрическая. Допуски.
Посадки с зазором

ИСО 2320-2008

ГОСТ Р ИСО 2320-2009. Гайки стальные
самостопорящиеся. Механические и функциональные
свойства

ИСО 3269-2000

ГОСТ Р ИСО 3269-2009. Изделия крепежные.
Приемочный контроль

ИСО 4042-1999

ГОСТ Р ИСО 4042-2009. Изделия крепежные.
Электролитические покрытия

ИСО 4759-1:2000

ГОСТ Р ИСО 4759-1-2009. Изделия крепежные.
Допуски. Часть 1. Болты, винты, шпильки и гайки.
Классы точности A, B и C

ИСО 6157-2:1995

ГОСТ Р ИСО 6157-2-2009. Изделия крепежные.
Дефекты поверхности. Часть 2. Гайки

ИСО 8992:2005

                       <*>

    <*>  Соответствующий  национальный  стандарт  отсутствует.   До   его
утверждения рекомендуется использовать перевод на  русский  язык  данного
международного  стандарта.  Перевод  данного   международного   стандарта
находится в Федеральном информационном фонде  технических  регламентов  и
стандартов.
