Утвержден и введен в
действие
Приказом Ростехрегулирования
от 18 июня 2009 г.
N 204-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ
ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ
С ФЛАНЦЕМ, С МЕЛКИМ ШАГОМ РЕЗЬБЫ
КЛАССЫ ТОЧНОСТИ A И B
Prevailing torque type
all-metal hexagon
nuts with flange -
Accuracy classes A and B
ISO 12126:1997
Prevailing torque type
all-metal hexagon nuts with flange
with metric fine pitch
thread - Product grades A and B
(IDT)
ГОСТ Р ИСО 12126-2009
Группа Г32
ОКС 21.060.20
ОКП 16 8000
Дата введения
1 января 2010 года
Предисловие
Цели и принципы
стандартизации в Российской Федерации установлены Федеральным законом от 27
декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила
применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации.
Основные положения".
Сведения о
стандарте
1. Подготовлен
Федеральным государственным унитарным предприятием "Центральный Ордена
Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный
институт" (ФГУП "НАМИ") на основе собственного перевода
стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229
"Крепежные изделия".
3. Утвержден и
введен в действие Приказом Федерального агентства по техническому регулированию
и метрологии от 18 июня 2009 г. N 204-ст.
4. Настоящий
стандарт идентичен международному стандарту ИСО 12126:1997 "Гайки
шестигранные цельнометаллические самостопорящиеся, с
фланцем, с мелкой метрической резьбой. Классы изделия A и B" (ISO 12126:1997
"Prevailing torque type all-metal hexagon nuts with flange with metric
fine pitch thread - Product grades A and B").
Наименование
настоящего стандарта изменено относительно наименования указанного
международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении
настоящего стандарта рекомендуется использовать вместо ссылочных международных
стандартов соответствующие им национальные стандарты Российской Федерации,
сведения о которых приведены в дополнительном Приложении B.
5. Введен впервые.
Информация об
изменениях к настоящему стандарту публикуется в ежегодно издаваемом
информационном указателе "Национальные стандарты", а текст изменений
и поправок - в ежемесячно издаваемых информационных указателях
"Национальные стандарты". В случае пересмотра (замены) или отмены
настоящего стандарта соответствующее уведомление будет опубликовано в
ежемесячно издаваемом информационном указателе "Национальные
стандарты". Соответствующая информация, уведомление и тексты размещаются
также в информационной системе общего пользования - на официальном сайте
Федерального агентства по техническому регулированию и метрологии в сети
Интернет.
1. Область
применения
Настоящий стандарт
устанавливает характеристики шестигранных самостопорящихся
цельнометаллических гаек с фланцем, с мелким шагом резьбы, с номинальными
диаметрами резьбы d от М8 до М16 класса точности A, с резьбой свыше М16 до М20
класса точности B, классов прочности 6, 8 и 10.
В особых случаях,
когда предъявляются другие требования, чем установленные в настоящем стандарте,
их следует выбирать из международных стандартов, таких как, например, ИСО 261,
ИСО 965-2, ИСО 2320 и ИСО 4759-1.
2.
Нормативные ссылки
ИСО 225:1983.
Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения
размеров
ИСО 261:1998.
Резьбы метрические ИСО общего назначения. Общий план
ИСО 965-2:1998.
Резьбы метрические. ИСО общего применения. Допуски.
Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности
ИСО 2320:2008.
Гайки стальные самостопорящиеся. Механические и
функциональные свойства
ИСО 3269:2000.
Изделия крепежные. Приемочный контроль
ИСО 4042:1999.
Изделия крепежные. Электролитические покрытия
ИСО 4759-1:2000.
Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы
точности A, B и C
ИСО 6157-2:1995.
Изделия крепежные. Дефекты поверхности. Часть 2. Гайки
ИСО 8992:2005.
Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек.
3. Размеры
Размеры
шестигранной самостопорящейся гайки с фланцем указаны
на рисунке 1 и в таблице 1.
1) Форма обжатого
участка - по выбору изготовителя;
2)
- высота зацепления ключом, см. таблицу 1;
3)
;
4)
;
5) c измеряют от
;
6) Свободный
пресс-контур.

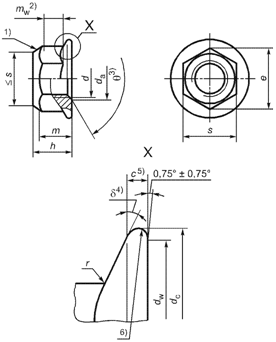

Рисунок 1. Шестигранная
самостопорящаяся гайка с фланцем
В миллиметрах
┌────────────┬──────┬──────────┬──────────┬───────────┬─────────┬─────────┐
│ Резьба
│М8 x 1│М10 x 1
│М12 x 1,5 │(М14 x 1,5)│М16 x 1,5│М20 x
1,5│
│
d x P <1> │ │М10 x 1,25│М12 x
1,25│ <2> │ │ │
├────────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│c,
не менее │ 1,2 │ 1,5
│ 1,8 │
2,1 │ 2,4
│ 3
│
├───┬────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│d │не более│ 8,75 │ 10,8
│ 13 │
15,1 │ 17,3
│ 21,6 │
│
a
├────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│ │не менее│ 8,00 │ 10,0
│ 12 │
14,0 │ 16,0
│ 20,0 │
├───┴────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│d
, не более│ 17,9 │ 21,8 │
26 │ 29,9
│ 34,5 │
42,8 │
│
c │ │ │ │ │ │ │
├────────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│d
, не менее│ 15,8 │ 19,6 │
23,8 │ 27,6
│ 31,9 │
39,9 │
│
w │ │ │ │ │ │ │
├────────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│e,
не менее │14,38 │ 16,64 │
20,03 │ 23,36
│ 26,75 │
32,95 │
├───┬────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│h │не более│ 9,40 │ 11,40
│ 13,80 │
15,9 │ 18,3
│ 22,4 │
│
├────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│ │не менее│ 8,74 │ 10,34
│ 12,57 │
14,8 │ 17,2
│ 20,3 │
├───┴────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│m,
не менее │ 7,64 │ 9,64 │
11,57 │ 13,3
│ 15,3 │
18,7 │
├────────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│m
, не менее│ 4,6 │ 5,6
│ 6,8 │
7,7 │ 8,9
│ 10,7 │
│
w │ │ │ │ │ │ │
├───┬────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│s │не более│13,00 │ 15,00
│ 18,00 │
21,00 │ 24,00
│ 30,00 │
│
├────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│ │не менее│12,73 │ 14,73
│ 17,73 │
20,67 │ 23,67
│ 29,16 │
├───┴────────┼──────┼──────────┼──────────┼───────────┼─────────┼─────────┤
│r
<3>, │ 0,48 │ 0,6
│ 0,72 │
0,88 │ 0,96 │ 1,2
│
│не
более │ │ │ │ │ │ │
├────────────┴──────┴──────────┴──────────┴───────────┴─────────┴─────────┤
│
<2> Размер, заключенный в скобки, применять не рекомендуется. │
│ <3> - радиусы сопряжений ребер и
граней шестигранника с фланцем.
│
│
│
│ Примечание. Если
изделие выдерживает контроль
калибрами│
│в
соответствии с Приложением A, требования для e, c и m удовлетворены. │
│
w │
└─────────────────────────────────────────────────────────────────────────┘
Обозначения - в
соответствии с ИСО 225.
4.
Технические требования
Технические
требования - в соответствии с таблицей 2.
Таблица 2
┌──────────────────────────────┬──────────────────────────────────────────┐
│ Материал │ Сталь │
├──────────────┬───────────────┼──────────────────────────────────────────┤
│Общие │Обозначение │ ИСО 8992 │
│требования │стандарта │ │
├──────────────┼───────────────┼──────────────────────────────────────────┤
│Резьба │Допуск │ 6Н │
│
├───────────────┼──────────────────────────────────────────┤
│ │Обозначение │ ИСО 261, ИСО 965-2 │
│ │стандарта │
│
├──────────────┼───────────────┼──────────┬─────────────────────┬─────────┤
│Механические
и│Класс прочности│ 6
│ 8 │ 10
│
│функциональные├───────────────┼──────────┼──────────┬──────────┼─────────┤
│свойства │Тип, │ Тип 1
│ d <= М16 │ d > М16
│ Тип 2 │
│
│соответствующий│
│ Тип 2 │
Тип 1 │ │
│ │механическим │ │ │ │ │
│ │свойствам <1> │ │ │ │ │
│
├───────────────┼──────────┴──────────┴──────────┴─────────┤
│ │Обозначение │ ИСО 2320 │
│ │стандарта │
│
├──────────────┼───────────────┼──────────────────────────────────────────┤
│Предельные │Класс точности
│ Для d <= 16
мм: A │
│размеры. │ │ Для d > 16 мм: B │
│Допуски
формы
├───────────────┼──────────────────────────────────────────┤
│и
расположения│Обозначение │ ИСО 4759-1 │
│ │стандарта │
│
├──────────────┴───────────────┼──────────────────────────────────────────┤
│Поверхность
│ После
изготовления. │
│ │ Требования к гальванической защите │
│ │ поверхности по ИСО 4042. │
│ │ Иные требования к гальванической
или │
│ │ другой защите поверхности должны быть │
│ │ согласованы между
поставщиком и │
│ │ заказчиком. │
│ │ Предельные значения для дефектов │
│ │ поверхности установлены в ИСО 6157-2 │
├──────────────────────────────┼──────────────────────────────────────────┤
│Приемочный
контроль
│ По
ИСО 3269 │
├──────────────────────────────┴──────────────────────────────────────────┤
│
<1> Гайки по
настоящему стандарту (относительно
высоты h )│
│
min │
│соответствуют типу
2. В ИСО 2320 указаны
механические свойства│
│не для
всех классов прочности
и размеров, установленных
настоящим│
│стандартом. В
таких случаях механические свойства
гаек должны│
│соответствовать
типу 1.
│
└─────────────────────────────────────────────────────────────────────────┘
5.
Обозначение
Пример условного
обозначения гайки шестигранной с фланцем самостопорящейся
цельнометаллической с резьбой М12 x 1,5 и классом прочности 8:
Гайка шестигранная самостопорящаяся с фланцем
М12 x 1,5 - 8 -
ГОСТ Р ИСО 12126-2009
Приложение
A
(обязательное)
КОНТРОЛЬ
ГАЕК ШЕСТИГРАННЫХ С ФЛАНЦЕМ
A.1. Рекомендуемый
метод контроля шестигранника
Схема контроля
указана на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.

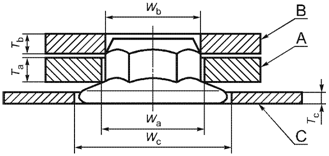

Рисунок
A.1. Схема контроля шестигранника и фланца
В миллиметрах
┌───────────┬───────────────────────┬─────────────────┬───────────────────┐
│Номинальный│ Калибр A │ Калибр B
│ Калибр C │
│ диаметр
├───────────┬───────────┼───────────┬─────┼─────┬─────────────┤
│
резьбы d │ W
│ T │
W │ T │ W
│ T │
│ │ a
│ a │
b │ b
│ c │
c │
│
├─────┬─────┼─────┬─────┼─────┬─────┼─────┼─────┼──────┬──────┤
│ │ не │ не │ не
│ не │ не │ не
│ не │ не │
не │ не
│
│ │более│менее│более│менее│более│менее│менее│менее│более │менее │
├───────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┤
│ 8
│15,02│15,01│4,60 │4,59 │14,37│14,36│ 4
│ 20 │ 1,31 │
1,30 │
│ 10
│17,33│17,32│5,60 │5,59
│16,63│16,62│ 5 │ 24
│ 1,81 │ 1,80 │
│ 12
│20,79│20,78│6,80 │6,79
│20,02│20,01│ 5 │ 29
│ 2,20 │ 2,19 │
├───────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┤
│ 14
│24,26│24,25│7,70 │7,69
│23,35│23,34│ 6 │32,5 │ 2,55 │ 2,54 │
│ 16
│27,72│27,71│8,90 │8,89
│26,74│26,73│ 6 │ 37
│ 2,96 │ 2,95 │
│ 20
│34,65│34,64│10,70│10,69│32,94│32,93│ 6 │
45 │ 3,70 │ 3,69 │
├───────────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴──────┴──────┤
│ Примечание.
W = e ; W
= e - 0,01 мм;│
│ a, min теоретическое b, max min │
│T = m
.
│
│ a,
max w, min
│
└─────────────────────────────────────────────────────────────────────────┘
Для контроля
шестигранника используют два плоских кольцевых калибра A и B, чтобы показать
соответствие установленным значениям высоты шестигранника, высоты зацепления
под ключ, заполнения углов и диаметра описанной окружности. Калибр A
устанавливают на шестигранник до упора на фланец. Калибр B устанавливают на
верхнюю часть гайки по нормали к ее оси. Калибры A и B не должны соприкасаться.
A.2. Рекомендуемый
метод контроля фланца
Схема контроля
указана на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.
Гайку устанавливают
на плоскую поверхность. Калибр C - плоская пластина или
кольцевой калибр - применяют для доказательства, что толщина фланца не менее
установленной. Приемочный критерий - отсутствие контакта между калибрами
C и A, когда гайка расположена на плоской поверхности.
Приложение
B
(справочное)
ССЫЛОЧНЫХ
МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ
СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
