Утвержден

Приказом Ростехрегулирования

от 15 декабря 2009 г. N 952-ст



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ЩЕТКИ ЭЛЕКТРИЧЕСКИХ МАШИН



КОНСТРУКЦИЯ. ТИПЫ И РАЗМЕРЫ



Carbon brushes for electrical machines.

Construction. Types and dimensions



ГОСТ Р 53617-2009



Группа Е37



ОКС 29.160.10;

ОКП 34 9500 - 34 9600



Дата введения

1 января 2011 года



Предисловие



Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 года N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".



Сведения о стандарте



1. Разработан Федеральным государственным унитарным предприятием "Научно-исследовательский и проектно-технологический институт электроугольных изделий" (ФГУП "НИИЭИ").

2. Внесен Техническим комитетом по стандартизации ТК 429 "Изделия электроугольные и электрометаллокерамические".

3. Утвержден Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2009 N 952-ст.

4. Введен впервые.



Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.



1. Область применения



1.1. Настоящий стандарт распространяется на щетки, применяемые для подвода и отвода тока на коллекторах и контактных кольцах электрических машин, а также на накладки и наконечники, применяемые для армирования щеток.

1.2. Стандарт устанавливает конструкции, типы и размеры щеток, накладок и наконечников.

1.3. Стандарт не распространяется на щетки, накладки и наконечники, применяемые в электрических машинах военной техники.



2. Нормативные ссылки



В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.308-79. Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей

ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1173-2006. Фольга, ленты, листы и плиты медные. Технические условия

ГОСТ 2208-2007. Фольга, ленты, листы и плиты латунные. Технические условия

ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики

ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 12232-89 (МЭК 136-86). Щетки электрических машин. Размеры и методы определения переходного электрического сопротивления между щеткой и токоведущим проводом и определения усилия вырывания токоведущего провода

ГОСТ 15527-2004. Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки

ГОСТ 18620-86. Изделия электротехнические. Маркировка

ГОСТ 19904-90. Прокат листовой холоднокатаный. Сортамент

ГОСТ 21888-82 (МЭК 276-68, МЭК 560-77). Щетки, щеткодержатели, коллекторы и контактные кольца электрических машин. Термины и определения

ГОСТ 21930-76. Припои оловянно-свинцовые в чушках. Технические условия

ГОСТ 21931-76. Припои оловянно-свинцовые в изделиях. Технические условия.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.



3. Термины и определения



В настоящем стандарте применены термины по ГОСТ 21888 и определения по ГОСТ 12232, а также термин с соответствующим определением:

3.1. Наконечник: токопроводящий элемент щетки, предназначенный для присоединения ее к электрической машине.



4. Обозначения



4.1. Стандарт устанавливает обозначения типов щеток в зависимости от их конструктивного исполнения:

К1 - щетка прямоугольная или цилиндрическая неармированная;

К1-1 - щетка прямоугольная с одним проводом на верхней поверхности;

К1-2 - щетка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щетки;

К1-3 - щетка прямоугольная с двумя проводами на верхней поверхности;

К1-4 - щетка прямоугольная с одним проводом на меньшей боковой грани;

К1-5 - щетка прямоугольная с одним проводом на большей боковой грани;

К1-7 - щетка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щетки;

К1-8 - щетка прямоугольная с четырьмя проводами на верхней поверхности, симметричными относительно оси щетки;

К2-3 - щетка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, симметричными относительно оси щетки;

К3-2 - щетка со скошенными контактной и верхней поверхностями, с одним проводом на верхней поверхности, смещенным от оси щетки;

К3-3 - щетка со скошенными контактной и верхней поверхностями, двумя проводами на верхней поверхности, симметричными относительно оси щетки;

К3-5 - щетка со скошенными контактной и верхней поверхностями, с одним проводом на большей боковой грани;

К3-8 - щетка со скошенными контактной и верхней поверхностями, четырьмя проводами на верхней поверхности, симметричными относительно оси щетки;

К4-2 - щетка прямоугольная со скосом на верхней поверхности и одним проводом на скосе;

К5-2 - щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности;

К6-3 - щетка прямоугольная с двумя скосами на верхней поверхности, симметричными относительно оси щетки, и двумя проводами на скосах;

К6-8 - щетка прямоугольная с двумя скосами на верхней поверхности, симметричными относительно оси щетки, и четырьмя проводами на скосах;

К8 - щетка прямоугольная с пазом на верхней поверхности неармированная;

К8-2 - щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки;

К8-3 - щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки;

К8-4 - щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани;

К8-5 - щетка прямоугольная с пазом на верхней поверхности и одним проводом на большей боковой грани;

К8-8 - щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки;

К10-4 - щетка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на меньшей боковой грани;

К11-3 - щетка со скошенной контактной поверхностью, скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки;

К11-4 - щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на меньшей боковой грани;

К11-8 - щетка со скошенной контактной поверхностью, скошенным пазом и четырьмя проводами на верхней поверхности;

К12-3 - щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой;

К12-8 - щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой;

К13-2 - щетка прямоугольная с пазом и скосом на верхней поверхности и одним проводом на скосе;

К14 - щетка прямоугольная с головкой на верхней поверхности;

К14-1 - щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке;

К14-5 - щетка прямоугольная с головкой на верхней поверхности и одним проводом на боковой грани;

К16-2 - щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним токоведущим проводом на скосе;

К17-3 - щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и двумя проводами на боковых скосах;

К21-2 - щетка сложной конструкции с одним проводом;

К21-3 - щетка сложной конструкции с двумя проводами;

К23-1 - щетка трапецеидальная с одним проводом на боковой поверхности;

К23-4 - щетка трапецеидальная с одним проводом на верхней поверхности.

4.2. В стандарте применены обозначения размеров щеток по ГОСТ 12232 и ГОСТ 21888, установлены дополнительные обозначения размеров щеток, накладок и наконечников:

- размер между боковой гранью щетки и осью токоведущего провода в направлении оси коллектора или контактного кольца;

- размер между осями токоведущих проводов в направлении оси коллектора или контактного кольца;

- ширина паза на верхней поверхности щетки или накладки в направлении оси коллектора или контактного кольца;

- ширина площадки верхней поверхности щетки до скоса на боковой грани;

- ширина большей скошенной верхней поверхности щетки;

- размер прилегающей поверхности накладки к аксиальной стороне щетки;

- размер верхней поверхности накладки по аксиальной стороне щетки;

- размер между осями отверстий накладки для токоведущих проводов по аксиальной стороне щетки;

B - ширина наконечников П и ПГ;

- размер заготовки наконечников Д и ДГ до элементов, закрепляющих провод;

- ширина заготовки наконечников Д и ДГ;

d - диаметр цилиндрической головки щетки;

- диаметр отверстия наконечника для контактного стержня;

- диаметр отверстия накладки для крепления к щетке;

- диаметр упорного отверстия накладки под нажимной палец;

- диаметр заготовки наконечников Д и ДГ под токоведущий провод;

- диаметр отверстия для токоведущего провода на верхней поверхности накладки;

- диаметр отверстия для токоведущего провода на нижней поверхности накладки;

f - ширина площадки при вершине угла скоса щетки;

H - высота наконечников Ф и ФГ;

h - высота заготовки наконечников Ф и ФГ;

L - длина наконечника;

- размер до центра отверстия наконечника под винт;

- размер части наконечника, закрепляющей токоведущий провод;

- размер от верхней поверхности щетки до оси токоведущего провода;

- глубина паза на верхней поверхности щетки;

- высота цилиндрической головки щетки;

- размер от верхней поверхности накладки до центра отверстия для крепления к щетке;

- высота накладки;

S - толщина материала накладки и наконечника;

- толщина наконечников П и ПГ после опрессовки токоведущего провода;

- размер между осями отверстий в щетке для токоведущих проводов в направлении касательной к рабочей поверхности коллектора или контактного кольца;

- ширина паза на верхней поверхности щетки в направлении касательной к рабочей поверхности коллектора или контактного кольца;

- размер прилегающей поверхности накладки по тангенциальной стороне щетки;

- размер между центром отверстия под нажимной палец в накладке и ее боковой гранью;

- размер между боковыми сторонами накладки;

- размер между осями отверстий в накладке для токоведущих проводов по тангенциальной стороне щетки;

- длина выступа накладки для ограничения износа щетки;

- размер верхней поверхности накладки по тангенциальной стороне щетки;

- угол скоса контактной поверхности щетки;

- угол скоса верхней поверхности щетки;

- угол скоса накладки;

- угол скоса на боковой грани щетки.

4.3. Стандарт устанавливает обозначения типов накладок в зависимости от их конструктивного исполнения:

НК-1 - металлическая, согнутая под прямым углом, с упорным отверстием под нажимной палец или без него;

НК-2 - металлическая, согнутая под прямым углом, с упорным отверстием под нажимной палец или без него и с выступом для ограничения износа щетки;

НК-3 - металлическая, согнутая под острым углом;

НК-4 - металлическая, согнутая под острым углом и с выступом для ограничения износа щетки;

НК-5 - металлическая, согнутая с двух сторон под прямым углом, с упорным отверстием под нажимной палец и двумя выступами для ограничения износа щетки;

НК-6(I) - усеченная пирамида из резины с прямоугольным основанием и двумя отверстиями под токоведущий провод;

НК-6(II) - усеченная пирамида из резины с прямоугольным основанием и четырьмя отверстиями под токоведущий провод;

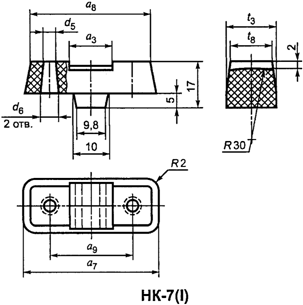

НК-7(I) - прямоугольный параллелепипед из резины с двумя отверстиями под токоведущий провод и пазом на верхней поверхности;

НК-7(II) - прямоугольный параллелепипед из резины с четырьмя отверстиями под токоведущий провод и пазом на верхней поверхности;

НК-9 - прямоугольная призма из резины с цилиндрическим выступом для крепления к щетке;

НК-10 - резиновая пластина с двумя отверстиями под токоведущий провод;

НК-11 - текстолитовая пластина с изогнутой верхней поверхностью и двумя отверстиями под токоведущий провод.

4.4. Стандарт устанавливает обозначения типов наконечников в зависимости от их конструктивного исполнения:

В - штампованный вилочный открытый;

ВГ - штампованный вилочный закрытый;

В2С - штампованный вилочный с двумя пазами открытый;

П - штампованный пластинчатый открытый;

ПГ - штампованный пластинчатый закрытый;

Д - штампованный двойной открытый;

ДГ - штампованный двойной закрытый;

Ф - штампованный флажковый открытый;

ФГ - штампованный флажковый закрытый.

4.5. В стандарте применены обозначения допусков, форм и расположения поверхностей по ГОСТ 2.308.



5. Щетки. Конструкция, типы и размеры



5.1. Щетки установленных типов по 4.1 приведены на рисунке 1.





Рисунок 1



5.2. Щетки типов К1-7, К1-8, К3-8, К6-8, К8-8, К11-8, К12-8 могут изготовляться разрезными с использованием накладок разного типа.

5.3. Рекомендуемые сочетания основных размеров щеток t, a и r указаны в таблице 1.



Таблица 1



                                                              В миллиметрах

┌───────┬───────┬──────┬───────┬───────┬──────┬───────┬───────┬──────┬───────┬───────┬──────┐

   t      a     r      t      a     r      t      a     r      t      a     r

├───────┼───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┤

│ 1,60  │ 2,00  │ 5,0  │#5,00# │#6,30# │#16,0#│ 6,00  │ 6,00  │ 10,0 │ 6,50    6,50 │ 11,0 │

├───────┼───────┼──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

│#2,00# │#2,50# │#4,0# │              │ 18,0 │              │ 13,0 │         7,00 │ 16,0 │

              ├──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

              │ 7,0                │#20,0#│              │ 20,0 │         8,00 │ 25,0 │

              ├──────┤              ├──────┤       ├───────┼──────┤       ├───────┼──────┤

              │#8,0# │              │#25,0#│       │ 6,50  │ 15,0 │       │ 10,00 │ 20,0 │

├───────┼───────┼──────┤       ├───────┼──────┤              ├──────┤              ├──────┤

│ 2,40  │ 3,00  │ 7,2         │ 6,50  │ 15,0 │              │ 18,0 │              │ 25,0 │

├───────┼───────┼──────┤       ├───────┼──────┼───────┼───────┼──────┤       ├───────┼──────┤

│#2,50# │#3,20# │#8,0# │       │#8,00# │  7,4 │#6,30# │#8,00# │ 17,0 │       │ 12,50 │ 15,0 │

       ├───────┤                    ├──────┤              ├──────┤              ├──────┤

       │#4,00# │                    │#12,5#│              │#20,0#│              │ 25,0 │

              ├──────┤              ├──────┤              ├──────┤              ├──────┤

              │ 10,0 │              │ 14,5 │              │#20,0#│              │ 27,0 │

├───────┤       ├──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

│#3,20# │         6,3 │              │#16,0#│              │#25,0#│       │ 15,00 │ 20,0 │

              ├──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

              │ 16,0 │              │#18,0#│              │ 27,0 │       │ 16,00 │ 25,0 │

       ├───────┼──────┤              ├──────┤              ├──────┤              ├──────┤

       │ 4,70    4,7 │              │#20,0#│              │#32,0#│              │ 32,0 │

       ├───────┼──────┤              ├──────┤       ├───────┼──────┼───────┼───────┼──────┤

       │ 5,00  │#12,5#│              │ 22,0 │       │#10,00#│#16,0#│ 7,00    7,50 │ 10,5 │

       ├───────┤                    ├──────┤              ├──────┤       ├───────┼──────┤

       │#6,30# │                    │#25,0#│              │#20,0#│         8,00 │ 18,0 │

├───────┼───────┼──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

│#4,00# │ 4,00  │ 12,5 │              │ 32,0 │              │ 22,0 │       │ 16,00 │ 16,0 │

              ├──────┤       ├───────┼──────┤             ├──────┤              ├──────┤

              │ 15,0 │       │#10,00#│ 11,5 │              │#25,0#│              │ 21,0 │

              ├──────┤              ├──────┤              ├──────┤              ├──────┤

              │ 16,0 │              │ 15,0 │              │#32,0#│              │ 25,0 │

       ├───────┼──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

       │#5,00# │  8,0 │              │#16,0#│              │ 35,0 │       │ 20,00 │ 35,0 │

              ├──────┤              ├──────┤       ├───────┼──────┼───────┼───────┼──────┤

                9,5 │              │ 17,0 │       │#12,50#│ 15,0 │ 7,10  │ 11,00 │ 20,0 │

              ├──────┤              ├──────┤              ├──────┼───────┼───────┼──────┤

              │#10,0#│              │ 18,0 │              │#20,0#│ 7,30  │ 13,00 │ 18,0 │

              ├──────┤              ├──────┤              ├──────┼───────┼───────┼──────┤

              │ 11,0 │              │#20,0#│              │#25,0#│ 7,50    7,50 │ 10,5 │

              ├──────┤              ├──────┤              ├──────┼───────┼───────┼──────┤

              │ 12,0 │              │#25,0#│              │ 27,0 │ 7,90  │ 12,40 │ 20,0 │

              ├──────┤       ├───────┼──────┤              ├──────┼───────┼───────┼──────┤

              │#12,5#│       │ 12,0  │ 29,0 │              │#32,0#│#8,00# │  8,00 │ 22,0 │

              ├──────┤       ├───────┼──────┤       ├───────┼──────┤              ├──────┤

              │ 14,5 │       │#12,50#│#16,0#│       │ 15,00 │ 20,0 │              │ 20,0 │

              ├──────┤              ├──────┤       ├───────┼──────┤       ├───────┤

              │#16,0#│              │#20,0#│       │#16,00#│ 21,0 │         9,00 │

              ├──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

              │ 20,0 │              │ 32,0 │              │#25,0#│       │#10,00#│#12,5#│

       ├───────┼──────┤       ├───────┼──────┤              ├──────┤              ├──────┤

       │ 6,30  │ 16,0 │       │ 15,00 │#20,0#│              │ 27,0 │              │#20,0#│

       ├───────┼──────┤       ├───────┤                    ├──────┤              ├──────┤

       │ 7,00  │ 10,5 │       │#16,00#│                    │#32,0#│              │ 22,0 │

├───────┼───────┼──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

│ 4,20  │ 6,20  │ 21,0 │              │#25,0#│       │ 22,50 │ 23,5 │              │#25,0#│

├───────┼───────┼──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

│ 4,50  │ 7,50    8,0 │              │ 32,0 │       │#20,00#│#25,0#│              │ 27,0 │

├───────┼───────┼──────┤       ├───────┼──────┤              ├──────┤              ├──────┤

│ 5,00  │ 5,00  │ 18,0 │       │ 20,00 │ 25,0 │              │#32,0#│              │#32,0#│

       ├───────┼──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

       │ 6,00  │ 13,0 │              │ 32,0 │       │ 32,00 │ 40,0 │              │ 35,0 │

              ├──────┤       ├───────┼──────┤              ├──────┤       ├───────┼──────┤

              │ 16,0 │       │ 25,00 │ 10,0 │              │ 50,0 │       │#12,50#│#20,0#│

       ├───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┤              ├──────┤

       │#6,30# │  9,0 │ 5,50  │ 10,00 │ 15,0 │ 6,40  │ 16,00 │ 25,0 │              │#25,0#│

              ├──────┤       ├───────┤      ├───────┼───────┼──────┤              ├──────┤

              │#12,5#│       │ 12,00 │      │ 6,50  │ 6,50    8,0 │              │#32,0#│

├───────┼───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┤

│#8,00# │ 15,00 │#25,0#│#10,00#│ 22,50 │ 20,0 │#12,50#│#40,00#│#50,0#│#20,00#│#25,00#│ 60,0 │

       ├───────┤             ├───────┼──────┤              ├──────┤       ├───────┼──────┤

       │#16,00#│             │#25,00#│ 25,0 │              │#64,0#│       │ 30,00 │ 40,0 │

              ├──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

              │#20,0#│              │#32,0#│       │ 44,00 │ 40,0 │              │ 64,0 │

              ├──────┤              ├──────┤       ├───────┼──────┤       ├───────┼──────┤

              │ 27,0 │              │ 35,0 │       │#50,00#│#64,0#│       │#32,00#│ 20,0 │

              ├──────┤              ├──────┼───────┼───────┼──────┤              ├──────┤

              │ 28,0 │              │#40,0#│ 12,70 │ 22,20 │ 40,0 │              │ 23,0 │

              ├──────┤              ├──────┼───────┼───────┤                    ├──────┤

              │#32,0#│              │ 50,0 │ 14,00 │ 38,00 │                    │ 32,0 │

       ├───────┼──────┤       ├───────┼──────┼───────┼───────┼──────┤              ├──────┤

       │ 16,50 │ 18,0 │       │#32,0# │ 32,0 │ 15,60 │ 25,00 │ 51,0 │              │#40,0#│

       ├───────┼──────┤              ├──────┼───────┼───────┼──────┤              ├──────┤

       │#20,00#│#25,0#│              │ 50,0 │#16,00#│ 16,00 │ 50,0 │              │ 42,0 │

              ├──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

              │#32,0#│              │ 60,0 │       │#20,00#│#25,0#│              │ 45,0 │

              ├──────┤       ├───────┼──────┤              ├──────┤              ├──────┤

              │#50,0#│       │#40,00#│#50,0#│              │#32,0#│              │#50,0#│

       ├───────┼──────┤              ├──────┤              ├──────┤              ├──────┤

       │ 22,00 │ 25,0 │              │ 60,0 │              │#40,0#│              │ 56,0 │

       ├───────┼──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

       │#25,00#│#32,0#│              │#64,0#│       │ 22,00 │ 25,0 │              │ 60,0 │

              ├──────┤       ├───────┼──────┤              ├──────┤              ├──────┤

              │#40,0#│       │ 45,00 │ 70,0 │              │ 40,0 │              │#64,0#│

              ├──────┼───────┼───────┼──────┤       ├───────┼──────┤              ├──────┤

              │ 50,0 │ 11,00 │ 16,00 │ 20,0 │       │#25,00#│#32,0#│              │#80,0#│

       ├───────┼──────┼───────┼───────┼──────┤              ├──────┤       ├───────┼──────┤

       │ 32,0  │ 32,0 │ 11,50 │ 10,00 │ 15,0 │              │#40,0#│       │#40,00#│#50,0#│

              ├──────┼───────┼───────┼──────┤              ├──────┤              ├──────┤

              │ 50,0 │ 12,00 │ 21,00 │ 20,0 │              │#50,0#│              │#64,0#│

├───────┼───────┼──────┤       ├───────┤                    ├──────┤       ├───────┼──────┤

│ 8,80  │ 19,20 │ 14,0 │       │ 32,00 │                    │#64,0#│       │#50,00#│ 52,0 │

       ├───────┼──────┼───────┼───────┼──────┤       ├───────┼──────┤              ├──────┤

       │ 26,60 │ 26,0 │#12,50#│ 12,50 │ 32,0 │       │#32,00#│#32,0#│              │#64,0#│

├───────┼───────┼──────┤       ├───────┼──────┤              ├──────┼───────┼───────┼──────┤

│ 9,00  │ 38,00 │ 60,0 │       │ 15,00 │ 16,0 │              │ 35,0 │ 22,00 │ 30,00 │ 60,0 │

├───────┼───────┼──────┤       ├───────┼──────┤              ├──────┤       ├───────┼──────┤

│ 9,50  │ 21,00 │ 18,5 │       │#16,00#│ 18,0 │              │#40,0#│       │ 32,00 │ 50,0 │

       ├───────┼──────┤              ├──────┤              ├──────┼───────┼───────┼──────┤

       │ 22,00 │ 40,0 │              │#25,0#│              │ 42,0 │#25,00#│ 25,00 │ 32,0 │

├───────┼───────┼──────┤              ├──────┤              ├──────┤              ├──────┤

│#10,00#│#12,50#│#20,0#│              │#32,0#│              │ 44,0 │              │ 35,0 │

              ├──────┤       ├───────┼──────┤       ├───────┼──────┤              ├──────┤

             │#25,0#│       │#20,00#│#25,0#│       │ 38,0  │ 50,0 │              │ 40,0 │

              ├──────┤              ├──────┤              ├──────┤              ├──────┤

              │ 27,0 │              │#32,0#│              │ 55,0 │              │ 50,0 │

              ├──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

              │ 30,0 │              │ 35,0 │       │#40,00#│ 40,0 │              │ 60,0 │

              ├──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

              │#32,0#│              │#40,0#│              │#50,0#│       │ 30,00 │ 40,0 │

       ├───────┼──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

       │#16,00#│#20,0#│              │#50,0#│              │#64,0#│       │#32,00#│ 32,0 │

              ├──────┤       ├───────┼──────┤       ├───────┼──────┤              ├──────┤

              │#25,0#│       │#25,00#│ 20,0 │       │#50,00#│ 50,0 │              │ 45,0 │

              ├──────┤              ├──────┤              ├──────┤              ├──────┤

              │#32,0#│              │ 25,0 │              │ 56,0 │              │ 47,0 │

       ├───────┼──────┤              ├──────┤              ├──────┤              ├──────┤

       │ 18,00 │ 20,0 │              │#32,0#│              │#64,0#│              │#50,0#│

       ├───────┼──────┤              ├──────┼───────┼───────┼──────┤              ├──────┤

       │#20,00#│ 20,0 │              │#40,0#│ 17,40 │ 21,80 │ 23,0 │              │ 52,0 │

              ├──────┤              ├──────┼───────┼───────┤                    ├──────┤

              │#25,0#│              │#50,0#│ 17,90 │ 21,80 │                    │ 56,0 │

              ├──────┤       ├───────┼──────┼───────┼───────┼──────┤              ├──────┤

              │ 27,0 │       │#32,00#│ 32,0 │#20,00#│ 20,00 │ 32,0 │              │ 57,0 │

              ├──────┤              ├──────┤              ├──────┤              ├──────┤

              │#32,0#│              │#40,0#│              │ 50,0 │              │#64,0#│

              ├──────┤              ├──────┤       ├───────┼──────┤              ├──────┤

              │#40,0#│              │#50,0#│       │#25,00#│#40,0#│              │#80,0#│

              ├──────┤              ├──────┤              ├──────┤       ├───────┼──────┤

              │#50,0#│              │#64,0#│              │#50,0#│       │#40,00#│#40,0#│

├───────┼───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┼───────┼───────┼──────┤

│#25,00#│#40,00#│#50,0#│#25,00#│#40,00#│#64,0#│ 30,00 │ 32,00 │ 45,0 │#32,00#│ 32,00 │ 60,0 │

              ├──────┤       ├───────┤      ├───────┤       ├──────┤       ├───────┤

              │ 56,0 │       │#50,00#│      │#32,00#│       │ 40,0 │       │#40,00#│

              ├──────┼───────┼───────┼──────┤              ├──────┤              ├──────┤

              │ 60,0 │ 30,00 │ 30,00 │ 40,0 │              │ 50,0 │              │#64,0#│

├───────┴───────┴──────┴───────┴───────┴──────┴───────┴───────┴──────┴───────┴───────┴──────┤

    Примечания.

    1. Предпочтительные сочетания t, a и r выделены полужирным шрифтом.

    2. Значения  размеров  щеток t и a, предназначенные для  использования

│на контактных кольцах, допускается менять местами.

└───────────────────────────────────────────────────────────────────────────────────────────┘



5.4. Предельные отклонения размеров t, a и r щеток и щеткодержателей должны соответствовать указанным в таблице 2.



Таблица 2



                                                              В миллиметрах

┌─────────────────────┬──────────────────┬──────────────────┬─────┬──────────┐

     Номинальные       Щеткодержатель        Щетка       Зазор│Предельное

  размеры t, a и r   ├──────────┬───────┼──────────┬───────┤     │отклонение│

                     │Предельное│ Поле  │Предельное│ Поле           r

                     отклонение│допуска│отклонение│допуска

                       t и a            t и a

├─────────────────────┼──────────┼───────┼──────────┼───────┼─────┼──────────┤

│От 1,0 до 2,5 включ. │  +0,014  │ 0,040 │  -0,03   │ 0,06  │0,044│ +/- 0,3

                       +0,054           -0,09          │0,144│

├─────────────────────┼──────────┼───────┤          ├───────┼─────┤

│Св. 2,5 до 3,2 включ.│  +0,020  │ 0,048 │          │ 0,08  │0,050│

                       +0,068                          │0,158│

├─────────────────────┤                 ├──────────┤

│" 3,2 " 5,0 "                           -0,03

├─────────────────────┼──────────┼───────┤  -0,11          ├─────┤

│" 5,0 " 10,0 "         +0,025  │ 0,058 │                 │0,055│

                       +0,083                          │0,193│

├─────────────────────┼──────────┼───────┼──────────┼───────┼─────┼──────────┤

│" 10,0 " 16,0 "        +0,032  │ 0,070 │  -0,04   │ 0,09  │0,072│ +/- 0,5

                       +0,102           -0,13          │0,232│

├─────────────────────┼──────────┼───────┤                 ├─────┤

│" 16,0 " 25,0 "        +0,040  │ 0,084 │                 │0,080│

                       +0,124                          │0,254│

├─────────────────────┼──────────┼───────┼──────────┼───────┼─────┼──────────┤

│" 25,0 " 32,0 "        +0,050  │ 0,100 │  -0,05   │ 0,10  │0,100│ +/- 0,8

├─────────────────────┤  +0,150           -0,15          │0,300│

│" 32,0 " 50,0 "

├─────────────────────┼──────────┼───────┤                 ├─────┤

│" 50,0 " 80,0 "        +0,060  │ 0,120 │                 │0,110│

                       +0,180                          │0,330│

└─────────────────────┴──────────┴───────┴──────────┴───────┴─────┴──────────┘



5.5. Предельные отклонения суммарного размера t разрезных щеток допускается увеличивать на 0,02 мм.

5.6. Для щеток, применяемых в автотракторной промышленности, зазор между щеткой и щеткодержателем является рекомендуемым, но не должен быть выше 2,5-кратного значения, указанного в таблице 2.

5.7. Для щеток, имеющих большое термическое расширение (металлографитные и необожженные графитные), предельные отклонения на размеры t и a по согласованию с потребителем могут быть увеличены.

5.8. Основные размеры t, a, r и дополнительные размеры каждого типа щеток указаны на рисунках 2 - 40 и должны соответствовать таблицам 3 - 41. Дополнительные размеры щеток и сечения токоведущих проводов являются рекомендуемыми и в зависимости от марки материала щеток могут быть изменены.





Рисунок 2



Таблица 3



                                                     В миллиметрах

┌─────────┬─────────┬──────────┬──────────┬──────────┬───────────┐

    t        a        r         t         a          r

├─────────┼─────────┼──────────┼──────────┼──────────┼───────────┤

   1,6      2,0       5,0      5,0        6,3      16,0

         ├─────────┤                              ├───────────┤

            2,5                                    20,0

├─────────┤         ├──────────┤          ├──────────┼───────────┤

   2,0                4,0                 7,0      30,0

                  ├──────────┤          ├──────────┼───────────┤

                      7,0                 8,0      15,0

├─────────┼─────────┼──────────┤          ├──────────┼───────────┤

   2,4      3,0       7,2                12,5      16,0

├─────────┼─────────┼──────────┼──────────┼──────────┼───────────┤

   2,5      4,00     10,0      6,3       10,0      20,0

├─────────┼─────────┼──────────┤                    ├───────────┤

   3,2      4,0       6,3                          32,0

                  ├──────────┼──────────┼──────────┼───────────┤

                     16,0      7,0       30,0      40,0

         ├─────────┼──────────┼──────────┼──────────┼───────────┤

            6,3      12,5      8,0       10,0      25,0

├─────────┼─────────┼──────────┤          ├──────────┼───────────┤

   4,0      5,0       9,5                12,5      32,0

                  ├──────────┤          ├──────────┼───────────┤

                     12,5                20,0      25,0

                  ├──────────┤                    ├───────────┤

                     20,0                          32,0

├─────────┼─────────┼──────────┤                    ├───────────┤

   4,2      6,2      21,0                          50,0

└─────────┴─────────┴──────────┴──────────┴──────────┴───────────┘





Рисунок 3



Таблица 4



                                                     В миллиметрах

┌──────────────┬────────────────┬──────────────┬─────────────────┐

       t              a              r      │ Марка и сечение │

                                              провода, мм2

├──────────────┼────────────────┼──────────────┼─────────────────┤

      3,2            4,0            6,3          ПЩ 0,16

              ├────────────────┼──────────────┼─────────────────┤

                     4,7            4,7          ПЩ 0,30

├──────────────┼────────────────┼──────────────┼─────────────────┤

      4,0            4,0           12,5          ПЩ 0,16

                              ├──────────────┼─────────────────┤

                                   15,0          ПЩ 0,30

                              ├──────────────┤

                                   16,0

├──────────────┼────────────────┼──────────────┼─────────────────┤

      5,0            6,3           12,5          ПШ 0,50

                              ├──────────────┤

                                   16,0

                              ├──────────────┤

                                   20,0

              ├────────────────┼──────────────┤

                     6,5           16,0

              ├────────────────┼──────────────┼─────────────────┤

                     8,0           20,0          ПЩ 0,30

                              ├──────────────┤

                                   25,0

                             ├──────────────┤

                                   32,0

              ├────────────────┼──────────────┼─────────────────┤

                    10,0           25,0          ПЩ 0,50

              ├────────────────┼──────────────┤

                    12,0           29,0

              ├────────────────┼──────────────┤

                    12,5           32,0

├──────────────┼────────────────┼──────────────┼─────────────────┤

      6,0            6,5           15,0          ПЩ 0,30

                              ├──────────────┤

├──────────────┼────────────────┤     18,0     ├─────────────────┤

      6,2           11,0                         ПЩ 0,50

├──────────────┼────────────────┼──────────────┼─────────────────┤

      6,3            8,0           20,0          ПЩ 1,00

                              ├──────────────┼─────────────────┤

                                   25,0          ПЩ 0,50

              ├────────────────┼──────────────┤

                    10,0           16,0

                              ├──────────────┼─────────────────┤

                                   20,0          ПЩ 1,00

                              ├──────────────┤

                                   32,0

├──────────────┼────────────────┼──────────────┼─────────────────┤

      6,5            6,5           20,0          ПЩ 0,30

              ├────────────────┤              ├─────────────────┤

                    10,0                         ПШ 0,50

├──────────────┼────────────────┼──────────────┼─────────────────┤

      8,0            8,0           20,0          ПЩ 1,00

              ├────────────────┼──────────────┤

                    10,0           12,5

                              ├──────────────┤

                                   12,5

                              ├──────────────┤

              ├────────────────┤     32,0     ├─────────────────┤

                    12,5                         ПЩ 1,50

              ├────────────────┤

                    16,0

├──────────────┼────────────────┤

     10,0           12,5

              ├────────────────┤              ├─────────────────┤

                    16,0                         ПЩ 2,50

├──────────────┤                              ├─────────────────┤

     12,5                                        ПЩ 4,00

└──────────────┴────────────────┴──────────────┴─────────────────┘





Рисунок 4



Таблица 5



                                                     В миллиметрах

┌──────────┬──────────┬────────────┬──────────┬──────────────────┐

    t         a          r          a     │ Марка и сечение

                                     1       провода, мм2

├──────────┼──────────┼────────────┼──────────┼──────────────────┤

    4,0       5,0       12,5       3,5         ПЩ 0,30

├──────────┼──────────┼────────────┤          ├──────────────────┤

    5,0      16,0       25,0                   ПЩ 0,75

                    ├────────────┤

                        32,0

├──────────┼──────────┼────────────┼──────────┤

    6,3      16,0       25,0       4,0

          ├──────────┤                      ├──────────────────┤

             20,0                              ПЩ 1,00

├──────────┼──────────┼────────────┤          ├──────────────────┤

    7,0      20,0       35,0                   ПЩ 1,50

├──────────┼──────────┼────────────┼──────────┤

    8,0      10,0       25,0       5,0

          ├──────────┤

             12,5

          ├──────────┼────────────┤

             16,0       32,0

          ├──────────┼────────────┤          ├──────────────────┤

             20,0       25,0                   ПЩ 2,50

          ├──────────┼────────────┼──────────┤

             25,0       32,0       6,0

├──────────┼──────────┤            ├──────────┤

   10,0      12,5                  5,0

          ├──────────┤

             16,0

          ├──────────┼────────────┤          ├──────────────────┤

             20,0       25,0                   ПЩ 4,00

                    ├────────────┼──────────┤

                        32,0       6,0

                    ├────────────┤

                        50,0

          ├──────────┼────────────┼──────────┤

             25,0       25,0       5,0

                    ├────────────┼──────────┤

                        32,0       6,0

├──────────┼──────────┤

   12,5      16,0

         ├──────────┼────────────┤

             20,0       40,0

                    ├────────────┼──────────┤

                        25,0       5,0

                    ├────────────┼──────────┤

                        35,0       6,0

                    ├────────────┤

                        40,0

          ├──────────┼────────────┤

             25,0       32,0

                    ├────────────┤

                        40,0

                    ├────────────┤

                        50,0

          ├──────────┼────────────┤          ├──────────────────┤

             32,0       32,0                   ПЩ 6,00

                    ├────────────┼──────────┤

                        40,0       8,0

                    ├────────────┤

          ├──────────┤    50,0

             40,0   ├────────────┤

                        64,0

          ├──────────┼────────────┤

             44,0       40,0

          ├──────────┼────────────┤

             50,0       50,0

                    ├────────────┤

                        64,0

├──────────┼──────────┼────────────┼──────────┼──────────────────┤

   16,0      20,0       32,0       5,0         ПЩ 4,00

          ├──────────┤            ├──────────┤

             25,0                  6,0

          ├──────────┼────────────┤          ├──────────────────┤

             32,0       35,0                   ПЩ 6,00

          ├──────────┼────────────┼──────────┤

             40,0       40,0       8,0

                    ├────────────┤

                        50,0

├──────────┼──────────┼────────────┼──────────┤

   20,0      20,0       50,0       5,0

          ├──────────┼────────────┼──────────┤

             32,0       64,0       6,0

          ├──────────┼────────────┤

             40,0       50,0

          ├──────────┼────────────┤

             50,0       64,0

├──────────┼──────────┼────────────┤

   22,0      30,0       60,0

├──────────┼──────────┼────────────┤          ├──────────────────┤

   25,0      32,0       50,0                   ПЩ 10,00

                    ├────────────┤

                        64,0

└──────────┴──────────┴────────────┴──────────┴──────────────────┘





Рисунок 5



Таблица 6



                                                     В миллиметрах

┌──────────┬────────────┬──────────┬──────────┬──────────────────┐

     t         a          r         a     │ Марка и сечение

                                     2       провода, мм2

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    5,0       15,0       20,0      12,0        ПЩ 1,00

          ├────────────┼──────────┤          ├──────────────────┤

              20,0       25,0                  ПЩ 0,50

                      ├──────────┤

├──────────┼────────────┤   32,0             ├──────────────────┤

    6,0       30,0                             ПЩ 1,50

├──────────┼────────────┼──────────┼──────────┤

    6,3       15,0       20,0       8,0

          ├────────────┼──────────┤          ├──────────────────┤

              16,0       25,0                  ПЩ 0,50

          ├────────────┤          ├──────────┤

              20,0    ├──────────┤   12,0

                         32,0

          ├────────────┼──────────┤          ├──────────────────┤

              32,0       40,0                  ПЩ 0,75

                      ├──────────┤          ├──────────────────┤

                         50,0                  ПЩ 1,00

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    6,5       15,0       20,0       8,0        ПЩ 0,50

          ├────────────┼──────────┤

              20,0       25,0

├──────────┤            ├──────────┤

    7,0                  35,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    8,0       20,0       25,0       7,0        ПЩ 2,50

          ├────────────┤          ├──────────┼──────────────────┤

              15,0                  9,0        ПЩ 1,00

          ├────────────┼──────────┤          ├──────────────────┤

              16,5       18,0                  ПЩ 2,50

          ├────────────┼──────────┼──────────┤

              32,0       50,0      20,0

          ├────────────┼──────────┤

              40,0       40,0

├──────────┼────────────┼──────────┼──────────┤

    8,8       19,2       14,0      10,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    9,5       21,0       18,5                  ПЩ 4,00

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   10,0       16,0       20,0       9,0        ПЩ 1,50

          ├────────────┼──────────┼──────────┤

              20,0       25,0      14,5

                      ├──────────┼──────────┼──────────────────┤

                         32,0      12,0        ПЩ 2,50

                      ├──────────┼──────────┼──────────────────┤

                         40,0      16,0        ПЩ 4,00

          ├────────────┼──────────┤          ├──────────────────┤

              25,0       32,0                  ПЩ 2,50

                      ├──────────┤          ├──────────────────┤

                         40,0                  ПЩ 4,00

├──────────┼────────────┼──────────┤          ├──────────────────┤

   12,0       21,0       20,0                  ПЩ 6,00

          ├────────────┤          ├──────────┤

              32,0                 20,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   12,5       20,0       25,0      12,0        ПЩ 1,50

                      ├──────────┤          ├──────────────────┤

                         32,0                  ПЩ 2,50

          ├────────────┼──────────┤

              25,0       20,0

                      ├──────────┼──────────┤

                         25,0      15,0

                      ├──────────┤

                         32,0

          ├────────────┼──────────┼──────────┤

              32,0       25,0      18,0

                      ├──────────┼──────────┤

                         32,0      20,0

                      ├──────────┤

                         40,0

                      ├──────────┤

                         50,0

                      ├──────────┤

                         64,0

          ├────────────┼──────────┼──────────┼──────────────────┤

              40,0       50,0      26,0        ПЩ 4,00

                      ├──────────┤

          ├────────────┤   64,0   ├──────────┼──────────────────┤

              50,0                 34,0        ПЩ 6,00

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   16,0       22,0       25,0      14,0        ПЩ 2,50

          ├────────────┼──────────┼──────────┤

              25,0       32,0      16,0

                      ├──────────┤

                         40,0

                      ├──────────┤          ├──────────────────┤

                         50,0                  ПЩ 4,00

          ├────────────┼──────────┼──────────┤

              32,0       32,0      20,0

                      ├──────────┤

                         40,0

                      ├──────────┤

                         50,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   20,0       25,0       40,0      16,0        ПЩ 6,00

                      ├──────────┤

                         50,0

                      ├──────────┤

                         60,0

          ├────────────┼──────────┼──────────┤

              30,0       40,0      20,0

          ├────────────┼──────────┤

              32,0       32,0

                      ├──────────┤

                         40,0

                      ├──────────┤

                         50,0

                      ├──────────┤

                         64,0

          ├────────────┼──────────┼──────────┤

              40,0       50,0      26,0

├──────────┼────────────┼──────────┼──────────┤

   22,0       30,0       60,0      18,0

├──────────┼────────────┼──────────┤          ├──────────────────┤

   25,0       25,0       35,0                   ПЩ 4,0

                      ├──────────┤          ├──────────────────┤

                         40,0                   ПЩ 6,0

                      ├──────────┤

                         50,0

                      ├──────────┤

                         60,0

          ├────────────┼──────────┤

              30,0       40,0

          ├────────────┼──────────┼──────────┤

              32,0       32,0      20,0

                     ├──────────┤

                         50,0

                      ├──────────┤

                         64,0

          ├────────────┤          ├──────────┼──────────────────┤

              40,0                 26,0        ПЩ 10,0

          ├────────────┤          ├──────────┤

              50,0                 34,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   30,0       30,0       40,0      18,0         ПЩ 6,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   32,0       40,0       64,0      26,0        ПЩ 10,0

└──────────┴────────────┴──────────┴──────────┴──────────────────┘





Рисунок 6



Таблица 7



                                                     В миллиметрах

┌──────────┬────────────┬──────────┬──────────┬──────────────────┐

     t          a         r         r     │ Марка и сечение

                                     1       провода, мм2

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    4,0        5,0       10,0      2,5         ПЩ 0,30

                      ├──────────┼──────────┤

                         12,5      3,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    5,0        6,3       16,0      4,0         ПЩ 0,50

          ├────────────┼──────────┤          ├──────────────────┤

               8,0       12,5                  ПЩ 0,75

                      ├──────────┤

                         16,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    6,0        6,0       10,0      3,5         ПЩ 0,50

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    6,3        8,0       20,0      4,0         ПЩ 1,00

                      ├──────────┼──────────┤

                         25,0      5,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    6,5        6,5        8,0      3,5         ПЩ 0,75

                      ├──────────┤          ├──────────────────┤

                         11,0             │ ПЩ 0,50; ПЩ 0,75 │

          ├────────────┼──────────┼──────────┼──────────────────┤

               8,0       25,0      4,0         ПЩ 1,00

├──────────┼────────────┼──────────┼──────────┤

    7,0        7,5       10,5      3,0

          ├────────────┼──────────┼──────────┤

               8,0       18,0      4,0

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

    7,5        7,5       10,5      3,5         ПЩ 1,50

├──────────┼────────────┼──────────┼──────────┤

    8,0       10,0       32,0      4,0

├──────────┼────────────┼──────────┼──────────┤

   10,0       12,5       25,0      5,0

                      ├──────────┤

                         32,0

          ├────────────┼──────────┤          ├──────────────────┤

              20,0       25,0                  ПЩ 2,50

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   12,5       16,0       32,0      6,0         ПЩ 4,00

          ├────────────┤

              20,0

          ├────────────┼──────────┤          ├──────────────────┤

              32,0       40,0                  ПЩ 6,00

├──────────┼────────────┼──────────┤

   16,0       20,0       32,0

└──────────┴────────────┴──────────┴──────────┴──────────────────┘





Рисунок 7



Таблица 8



                                                     В миллиметрах

┌──────────┬────────────┬──────────┬──────────┬──────────────────┐

    t          a          r         r     │ Марка и сечение

                                     1       провода, мм2

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   4,00       5,00        8,0       2          ПЩ 0,16

                      ├──────────┼──────────┼──────────────────┤

                         10,0       4          ПЩ 0,30

                      ├──────────┤

                         12,5

├──────────┼────────────┼──────────┼──────────┼──────────────────┤

   4,50       7,50        8,0       3          ПЩ 0,16

├──────────┼────────────┼──────────┤          ├──────────────────┤

   5,00       6,00       13,0                  ПЩ 0,30

          ├────────────┼──────────┤          ├──────────────────┤

              6,30       12,5                  ПЩ 0,75

          ├────────────┼──────────┤          ├──────────────────┤

              8,00        7,4                  ПЩ 0,50

                      ├──────────┤          ├──────────────────┤

                         20,0                  ПЩ 0,30

          ├────────────┤

              12,5

├──────────┼────────────┤

   6,00       6,00

├──────────┼────────────┤

   6,30       8,00

          ├────────────┤                    ├──────────────────┤

             10,00                             ПЩ 0,50

                      ├──────────┤          ├──────────────────┤

                         22,0                  ПЩ 1,00

                      ├──────────┤

                         25,0

                      ├──────────┤

                         32,0

                      ├──────────┤          ├──────────────────┤

                         35,0                  ПЩ 0,75

├──────────┼────────────┼──────────┼──────────┤

   6,35       6,35       10,5       5

├──────────┼────────────┼──────────┤          ├──────────────────┤

   6,50       6,50      11,0                  ПЩ 0,50

├──────────┼────────────┼──────────┼──────────┤

   7,00       7,50       10,5       4

          ├────────────┼──────────┤          ├──────────────────┤

              8,00       18,0                  ПЩ 0,75

├──────────┼────────────┼──────────┤          ├──────────────────┤

   8,00      10,00       22,0                  ПЩ 1,00

                      ├──────────┤

                        25,0

                      ├──────────┤

                         32,0

                      ├──────────┤

                         35,0

          ├────────────┼──────────┤

             12,50       32,0

├──────────┤            ├──────────┤

  10,00                  25,0

                      ├──────────┤          ├──────────────────┤

                         32,0                  ПЩ 1,50

          ├────────────┼──────────┤

             16,00       25,0

          ├────────────┤

             20,00    ├──────────┼──────────┼──────────────────┤

                         32,0       5          ПЩ 2,50

├──────────┼────────────┼──────────┤          ├──────────────────┤

  12,50      16,00       25,0                  ПЩ 1,50

          ├────────────┼──────────┼──────────┼──────────────────┤

             32,00       40,0       6          ПЩ 2,50

                      ├──────────┤

                         50,0



└──────────┴────────────┴──────────┴──────────┴──────────────────┘





Рисунок 8



Таблица 9



                                                     В миллиметрах

┌─────────┬─────────┬──────────┬────────┬────────┬───────────────┐

    t        a        r        t       a    │Марка и сечение│

                                1       1   │ провода, мм2

├─────────┼─────────┼──────────┼────────┼────────┼───────────────┤

  12,5      25        32       6,5     6        ПЩ 2,5

                  ├──────────┤                ├───────────────┤

                      35                        ПЩ 4,0

                  ├──────────┤                ├───────────────┤

                      50                        ПЩ 1,5

         ├─────────┼──────────┤                ├───────────────┤

            32        40                        ПЩ 4,0

                  ├──────────┤

                     50

├─────────┼─────────┼──────────┼────────┤        ├───────────────┤

  16,0      25        40       8,0              ПЩ 2,5

         ├─────────┤                          ├───────────────┤

            32    ├──────────┤                    ПЩ 4,0

                      50

                  ├──────────┤

                      64

         ├─────────┼──────────┤

            40        40

                  ├──────────┤

                      50

         ├─────────┤

            50

├─────────┼─────────┼──────────┼────────┤

  20,0      20        32      10,0

         ├─────────┼──────────┤

            25        50

         ├─────────┼──────────┤                ├───────────────┤

            30        64                        ПЩ 6,0

         ├─────────┼──────────┤                ├───────────────┤

            32        40                        ПЩ 4,0

                  ├──────────┤

                      50

                  ├──────────┤                ├───────────────┤

                      64                        ПЩ 6,0

         ├─────────┤

            40

                  ├──────────┤        ├────────┼───────────────┤

                      50               10       ПЩ 4,0

         ├─────────┤                          ├───────────────┤

            50                                  ПЩ 10,0

                  ├──────────┤

                      64

├─────────┼─────────┼──────────┤        ├────────┼───────────────┤

  22,0      30        60               6        ПЩ 6,0

├─────────┼─────────┼──────────┼────────┤        ├───────────────┤

  25,0      32        50      12,5              ПЩ 4,0

                  ├──────────┤                ├───────────────┤

                      64                        ПЩ 4,0

         ├─────────┼──────────┤                ├───────────────┤

            40        50                        ПЩ 6,0

         ├─────────┼──────────┤        ├────────┼───────────────┤

            50        64               10       ПЩ 10,0

└─────────┴─────────┴──────────┴────────┴────────┴───────────────┘





Рисунок 9



Таблица 10



                                                              В миллиметрах

┌─────────┬─────────┬──────────┬──────────┬──────────┬────────────────────┐

    t        a        r         t         a       Марка и сечение

                                 1         2        провода, мм2

├─────────┼─────────┼──────────┼──────────┼──────────┼────────────────────┤

  12,5      25        32        6,5       16           ПЩ 1,0

                  ├──────────┤

                      40

├─────────┤         ├──────────┤

  15,6                51

├─────────┤         ├──────────┤          ├──────────┤

  16,0                32                  20

                  ├──────────┤

         ├─────────┤    40                        ├────────────────────┤

            32                                         ПЩ 1,5

         ├─────────┼──────────┼──────────┼──────────┼────────────────────┤

            38        55        8,0       36           ПЩ 2,5

         ├─────────┼──────────┤                    ├────────────────────┤

            40        50                               ПЩ 4,0

         ├─────────┤                              ├────────────────────┤

            50                                        ПЩ 10,0

├─────────┼─────────┤          ├──────────┼──────────┼────────────────────┤

  20,0      25    ├──────────┤   10,0       20           ПЩ 2,5

                      60

         ├─────────┼──────────┤          ├──────────┼────────────────────┤

            30        40                  18           ПЩ 4,0

         ├─────────┼──────────┤                    ├────────────────────┤

            32        32                               ПЩ 2,5

                  ├──────────┤

                      40

                  ├──────────┤                    ├────────────────────┤

                      50                               ПЩ 4,0

                  ├──────────┤          ├──────────┼────────────────────┤

                      56                  20           ПЩ 2,5

                  ├──────────┤                    ├────────────────────┤

                      64                               ПЩ 4,0

├─────────┼─────────┼──────────┼──────────┼──────────┼────────────────────┤

  22,0      30        60       10,0       20           ПЩ 4,0

├─────────┼─────────┼──────────┤          ├──────────┼────────────────────┤

  25,0      25        40                  16           ПЩ 2,5

         ├─────────┤

            30

         ├─────────┼──────────┼──────────┼──────────┤

            32        32       12,5       20

                  ├──────────┤                    ├────────────────────┤

                      40                               ПЩ 4,0

                  ├──────────┤                    ├────────────────────┤

                     45                               ПЩ 2,5

                  ├──────────┤                    ├────────────────────┤

                      50                               ПЩ 4,0

                  ├──────────┤                    ├────────────────────┤

                      56                               ПЩ 2,5

                  ├──────────┤                    ├────────────────────┤

                      64                               ПЩ 6,0

         ├─────────┼──────────┤          ├──────────┼────────────────────┤

            40        40                  26           ПЩ 4,0

         ├─────────┼──────────┤

            50        64

├─────────┼─────────┼──────────┼──────────┤

  30,0      30        40       20,0

         ├─────────┼──────────┤

            32        45

├─────────┤         ├──────────┤                    ├────────────────────┤

  32,0                50                               ПЩ 6,0

                  ├──────────┤          ├──────────┼────────────────────┤

                      60                  28          ПЩ 10,0

         ├─────────┤

            40

                  ├──────────┤

                      64

└─────────┴─────────┴──────────┴──────────┴──────────┴────────────────────┘





Рисунок 10



Таблица 11



                                                     В миллиметрах

┌──────────┬───────────┬───────────┬───────────┬─────────────────┐

    t          a          r          a     │ Марка и сечение │

                                      2      провода, мм2

├──────────┼───────────┼───────────┼───────────┼─────────────────┤

    8,0       32         32         20          ПЩ 1,5

├──────────┼───────────┤           ├───────────┤

   10,0       20                    10

          ├───────────┤           ├───────────┼─────────────────┤

              32     ├───────────┤    20          ПЩ 2,5

                         64

          ├───────────┼───────────┤

              40         60

├──────────┼───────────┼───────────┤

   12,5       32         40

├──────────┼───────────┼───────────┤

   16,0       32         50

          ├───────────┼───────────┼───────────┼─────────────────┤

              40         64         28          ПЩ 6,0

├──────────┼───────────┼───────────┼───────────┼─────────────────┤

   20,0       25         40         14          ПЩ 4,0

├──────────┴───────────┴───────────┴───────────┴─────────────────┤

    Примечание. Выбор значений угла альфа - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 11



Таблица 12



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬───────────┬─────────────────┐

     t          a         r          a     │ Марка и сечение │

                                      1      провода, мм2

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

   10,0        32         50         7          ПЩ 4,0

├───────────┼───────────┼──────────┤           ├─────────────────┤

   12,5        25         40                    ПЩ 6,0

├───────────┴───────────┴──────────┴───────────┴─────────────────┤

    Примечание.   Выбор   значений   углов   альфа   и   бета  -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 12



Таблица 13



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬───────────┬─────────────────┐

     t          a         r          a     │ Марка и сечение │

                                      2      провода, мм2

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

    6,3        32         50        20          ПЩ 0,75

├───────────┤                                ├─────────────────┤

   10,0               ├──────────┤                ПЩ 2,50

                          60

                      ├──────────┤

                          64

           ├───────────┤

               40

           ├───────────┼──────────┤           ├─────────────────┤

               45         70                    ПЩ 4,00

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

   12,5        25         40        15          ПЩ 2,50

           ├───────────┼──────────┼───────────┤

               32         50        20

                      ├──────────┤

                          64

├───────────┤                                ├─────────────────┤

   16,0    ├───────────┼──────────┤                ПЩ 4,00

               38         55

├───────────┼───────────┼──────────┼───────────┤

   20,0        25         40        15

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

   25,0        32         50        20         ПЩ 10,00

                      ├──────────┤

                          64

├───────────┴───────────┴──────────┴───────────┴─────────────────┤

    Примечание.   Выбор   значений   углов   альфа   и   бета  -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 13



Таблица 14



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬───────────┬─────────────────┐

     t          a         r          r     │ Марка и сечение │

                                      1      провода, мм2

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

    6,3        8,0        20         3          ПЩ 0,3

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

    8,0       12,5        32         4          ПЩ 1,0

├───────────┼───────────┼──────────┼───────────┼─────────────────┤

   12,5       16,0        25         5          ПЩ 2,5

├───────────┴───────────┴──────────┴───────────┴─────────────────┤

    Примечание.   Выбор   значений   углов   альфа   и   бета  -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 14



Таблица 15



                                                     В миллиметрах

┌────────┬─────────┬─────────┬─────────┬─────────┬───────────────┐

   t       a        r        t        a    │Марка и сечение│

                               1        2   │ провода, мм2

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

  15,6     25       51        8       22        ПЩ 1,5

├────────┼─────────┼─────────┤         ├─────────┤

  16,0     32       32                22

                 ├─────────┤

                    40

                 ├─────────┤

                    50

├────────┤         ├─────────┤                  ├───────────────┤

  20,0              64                          ПЩ 2,5

├────────┤

  25,0

├────────┴─────────┴─────────┴─────────┴─────────┴───────────────┤

    Примечание.   Выбор   значений   углов   альфа   и   бета  -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 15



Таблица 16



                                                     В миллиметрах

┌───────────┬───────────┬───────────┬───────────┬────────────────┐

     t          a          r          a     │Марка и сечение │

                                       4      провода, мм2

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    2,0        2,5        8,0        1,7        ПЩ 0,09

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    2,5        4,0       10,0        2,8        ПЩ 0,16

├───────────┼───────────┼───────────┼───────────┤

    3,2        5,0       12,5        3,7

├───────────┤           ├───────────┼───────────┤

    4,0                  10,0        3,5

           ├───────────┼───────────┼───────────┤

               6,3       16,0        4,7

           ├───────────┼───────────┼───────────┤

              10,0       20,0        8,5

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    5,0        6,3       12,5        4,7        ПЩ 0,30

                      ├───────────┤

                         25,0

           ├───────────┼───────────┼───────────┤

               8,0       12,5        5,0

                      ├───────────┤

                         16,0

                      ├───────────┤           ├────────────────┤

                         20,0                   ПЩ 0,50

           ├───────────┼───────────┤

              10,0       16,0

                      ├───────────┼───────────┤

                         25,0        6,0

           ├───────────┼───────────┤

              12,5       20,0

                      ├───────────┼───────────┼────────────────┤

                         32,0        8,5        ПЩ 0,75

           ├───────────┼───────────┼───────────┤

              16,0       25,0       12,0

           ├───────────┼───────────┼───────────┤

              20,0       32,0       16,0

           ├───────────┤           ├───────────┤

              25,0                  21,0

├───────────┼───────────┼───────────┼───────────┤

   6,30        8,0       20,0        5,0

                      ├───────────┤           ├────────────────┤

                         25,0                   ПЩ 0,30

           ├───────────┼───────────┼───────────┼────────────────┤

              10,0       16,0        6,0        ПЩ 0,50

                      ├───────────┤

                         20,0

                      ├───────────┤

                         25,0

           ├───────────┼───────────┼───────────┤

              12,5       20,0        8,5

                      ├───────────┤           ├────────────────┤

                         25,0                   ПЩ 0,75

                      ├───────────┤           ├────────────────┤

                         27,0                   ПЩ 1,00

                      ├───────────┤

                         32,0

           ├───────────┼───────────┼───────────┤

              16,0       25,0       12,0

                      ├───────────┤

           ├───────────┤   32,0    ├───────────┤

              20,0                  16,0

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    6,5        6,5       11,0        4,0        ПЩ 0,50

           ├───────────┼───────────┼───────────┼────────────────┤

               8,0       25,0        5,0        ПЩ 1,00

           ├───────────┼───────────┼───────────┤

              12,5       15,0        8,5

                      ├───────────┼───────────┤

                         27,0       12,0

                      ├───────────┤

           ├───────────┤   25,0

              16,0    ├───────────┤

                         32,0

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    7,9       12,4       20,0        8,4        ПЩ 1,50

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    8,0       10,0       25,0        7,0        ПЩ 1,50

           ├───────────┼───────────┼───────────┤

              12,5       20,0        8,5

                      ├───────────┤           ├────────────────┤

                         25,0                   ПЩ 2,50

                      ├───────────┤

                         32,0

           ├───────────┼───────────┼───────────┤

              16,0       25,0       12,0

                      ├───────────┤

                         32,0

           ├───────────┼───────────┼───────────┤

              20,0       25,0       15,0

                      ├───────────┤

                         32,0

           ├───────────┼───────────┼───────────┼────────────────┤

              22,0       25,0       17,0        ПЩ 1,50

           ├───────────┼───────────┼───────────┼────────────────┤

              25,0       32,0       20,0        ПЩ 2,50

                      ├───────────┤

                         40,0

├───────────┼───────────┼───────────┼───────────┼────────────────┤

   10,0       12,5       20,0        8,5        ПЩ 1,50

                      ├───────────┤           ├────────────────┤

                         25,0                   ПЩ 1,00

                      ├───────────┤           ├────────────────┤

                         30,0                   ПЩ 1,50

                      ├───────────┤

                         32,0

           ├───────────┼───────────┼───────────┼────────────────┤

              16,0       25,0       12,0        ПЩ 2,50

                      ├───────────┤

                         32,0

           ├───────────┼───────────┼───────────┤

              20,0       25,0       15,0

                      ├───────────┤

                         27,0

                      ├───────────┤

                         32,0

                      ├───────────┤

                         40,0

                      ├───────────┤

                         50,0

           ├───────────┼───────────┼───────────┤

              25,0       32,0       19,0

                      ├───────────┤

                         40,0

                      ├───────────┤

           ├───────────┤   50,0    ├───────────┼────────────────┤

              32,0                  25,0        ПЩ 4,00

├───────────┼───────────┼───────────┼───────────┼────────────────┤

   12,5       12,5       32,0       11,0        ПЩ 2,50

           ├───────────┤

              16,0

           ├───────────┤           ├───────────┤

              20,0                  14,0

           ├───────────┤           ├───────────┤

              25,0                  25,0

           ├───────────┼───────────┤           ├────────────────┤

              32,0       50,0                   ПЩ 4,00

├───────────┼───────────┼───────────┼───────────┼────────────────┤

   12,7       22,2       40,0       15,0        ПЩ 2,50

├───────────┼───────────┤                      ├────────────────┤

   14,0       38,0                              ПЩ 6,00

├───────────┼───────────┼───────────┼───────────┼────────────────┤

   16,0       16,0       50,0       10,0        ПЩ 2,50

           ├───────────┼───────────┼───────────┼────────────────┤

              20,0       25,0       14,0        ПЩ 6,00

                      ├───────────┤

                         40,0

                      ├───────────┤           ├────────────────┤

                         32,0                   ПЩ 4,00

           ├───────────┼───────────┼───────────┤

              22,0       40,0       16,0

           ├───────────┼───────────┼───────────┤

              25,0       32,0       18,0

                      ├───────────┤           ├────────────────┤

                         50,0                   ПЩ 6,00

                      ├───────────┤           ├────────────────┤

           ├───────────┤   40,0    ├───────────┤    ПЩ 4,00

              32,0    ├───────────┤   25,0

                         50,0

           ├───────────┼───────────┤

              38,0       55,0

├───────────┼───────────┼───────────┤           ├────────────────┤

   20,0       32,0       20,0                   ПЩ 10,00

                      ├───────────┤

                         23,0

                      ├───────────┤           ├────────────────┤

                         40,0                   ПЩ 6,00

                      ├───────────┤

                         50,0

├───────────┤           ├───────────┤

   25,0                  50,0

├───────────┴───────────┴───────────┴───────────┴────────────────┤

    Примечание. Выбор значений угла гамма - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 16



Таблица 17



                                                     В миллиметрах

┌───────────┬──────────┬────────────┬────────────┬───────────────┐

     t         a          r           a      │Марка и сечение│

                                       4     │ провода, мм2

├───────────┼──────────┼────────────┼────────────┼───────────────┤

    8,0       10,0       25,0        7,0         ПЩ 1,0

├───────────┴──────────┴────────────┴────────────┴───────────────┤

    Примечание.   Выбор   значений   углов   альфа   и   гамма -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 17



Таблица 18



                                                     В миллиметрах

┌───────────┬───────────┬───────────┬───────────┬────────────────┐

     t          a          r          a     │Марка и сечение │

                                       4      провода, мм2

├───────────┼───────────┼───────────┼───────────┼────────────────┤

    8,8       26,6        26          6          ПЩ 4,0

├───────────┼───────────┼───────────┤

   12,5       32,0        40

                      ├───────────┤

├───────────┤               50

   16,0    ├───────────┼───────────┤

              25,0        32

           ├───────────┼───────────┼───────────┼────────────────┤

              50,0        64          8          ПЩ 6,0

├───────────┼───────────┼───────────┤           ├────────────────┤

   20,0       20,0        32                     ПЩ 4,0

           ├───────────┼───────────┼───────────┼────────────────┤

              32,0        64         13         ПЩ 10,0

           ├───────────┼───────────┤           ├────────────────┤

              25,0        50                     ПЩ 6,0

                      ├───────────┤

├───────────┼───────────┤    60                ├────────────────┤

   22,0       30,0                              ПЩ 10,0

├───────────┼───────────┼───────────┤           ├────────────────┤

   25,0       25,0        32                     ПЩ 6,0

                      ├───────────┤

                          40

                      ├───────────┤

                          60

├───────────┴───────────┴───────────┴───────────┴────────────────┤

    Примечание. Выбор значений угла гамма - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 18



Таблица 19



                                                     В миллиметрах

┌────────┬─────────┬─────────┬─────────┬─────────┬───────────────┐

   t        a        r        a        t    │Марка и сечение│

                               4        1   │ провода, мм2

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   20      40       50        6      10,0       ПЩ 2,5

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   25      32       57        8      12,4       ПЩ 4,0

├────────┤         ├─────────┤         ├─────────┼───────────────┤

   32               50               20,0       ПЩ 6,0

├────────┴─────────┴─────────┴─────────┴─────────┴───────────────┤

    Примечание. Выбор значений угла гамма - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 19



Таблица 20



                                                     В миллиметрах

┌────────────┬───────────┬───────────┬─────────────┬─────────────┐

     t           a          r           a            r

                                         3            2

├────────────┼───────────┼───────────┼─────────────┼─────────────┤

    4,0         5,0       12,5         2,6          0,8

└────────────┴───────────┴───────────┴─────────────┴─────────────┘





Рисунок 20



Таблица 21



                                                     В миллиметрах

┌───────┬───────┬───────┬───────┬───────┬───────┬────────────────┐

   t      a      r      a      a      r   │Марка и сечение │

                        1      3      2    провода, мм2

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  6,3  │ 12,5    20     2,5    2,6    0,5       ПЩ 1,0

       ├───────┼───────┤       ├───────┼───────┼────────────────┤

       │ 16,0    27            4,1    1,0       ПЩ 1,5

├───────┤       ├───────┤                     ├────────────────┤

  8,0           28                             ПЩ 1,0

       ├───────┼───────┼───────┼───────┼───────┼────────────────┤

       │ 25,0    50     3,5  │ 11,0    2,5       ПЩ 2,5

├───────┼───────┼───────┤

│ 10,0  │ 20,0    20

       ├───────┼───────┤              ├───────┼────────────────┤

       │ 25,0    35                   2,0       ПЩ 1,5

              ├───────┤                     ├────────────────┤

                40                             ПЩ 2,5

       ├───────┼───────┼───────┼───────┼───────┼────────────────┤

       │ 40,0    50     7,0  │ 12,6    1,0       ПЩ 4,0

└───────┴───────┴───────┴───────┴───────┴───────┴────────────────┘





Рисунок 21



Таблица 22



                                                     В миллиметрах

┌───────┬───────┬───────┬───────┬───────┬───────┬────────────────┐

   t      a      r      a      a      r   │Марка и сечение │

                         2      3      2    провода, мм2

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  6,3    16     25     10     5,1    1,0      ПЩ 1,00

       ├───────┤       ├───────┼───────┤

         20            13     6,4

├───────┼───────┼───────┼───────┤              ├────────────────┤

  6,5    15     20     10                     ПЩ 0,75

├───────┼───────┼───────┼───────┤       ├───────┼────────────────┤

  8,0    20     25     13            1,5      ПЩ 1,50

       ├───────┤       ├───────┤       ├───────┼────────────────┤

         22            10            1,0      ПЩ 2,50

       ├───────┤       ├───────┤       ├───────┤

         25            17            1,5

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

│ 10,0    18     20     12     6,4    1,0      ПЩ 1,50

       ├───────┼───────┤              ├───────┼────────────────┤

         20     25                   1,5      ПЩ 2,50

       ├───────┼───────┼───────┼───────┼───────┼────────────────┤

         25     32     17   │ 11,0    2,5      ПЩ 1,50

       ├───────┤       ├───────┼───────┼───────┼────────────────┤

         32            20     8,1    1,5      ПЩ 2,50

       ├───────┼───────┼───────┼───────┼───────┤

         40     50     26   │ 12,0    2,5

├───────┼───────┼───────┼───────┼───────┼───────┤

│ 12,5    32     40     24   │ 16,0    1,5

└───────┴───────┴───────┴───────┴───────┴───────┴────────────────┘





Рисунок 22



Таблица 23



                                                     В миллиметрах

┌───────┬───────┬───────┬───────┬───────┬───────┬────────────────┐

   t      a      r      a      r      r   │Марка и сечение │

                         3      1      2    провода, мм2

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  5,0  │ 10,0    20     4,1    4,0    0,5      ПЩ 0,16

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  6,3    8,0    16     3,1    3,5    0,8      ПЩ 0,50

       ├───────┼───────┼───────┼───────┼───────┼────────────────┤

       │ 10,0    20     5,1    4,0    1,0      ПЩ 1,00

       ├───────┤       ├───────┼───────┼───────┼────────────────┤

       │ 12,5           4,1    4,5    0,5      ПЩ 1,50

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  6,5    7,0    16     5,1    5,0    1,0      ПЩ 0,50

├───────┼───────┼───────┤                     ├────────────────┤

  8,0  │ 10,0    20                            ПЩ 1,50

├───────┼───────┼───────┤       ├───────┤

│ 10,0  │ 20,0    25            6,0

       ├───────┼───────┤                     ├────────────────┤

       │ 25,0    32                            ПЩ 2,50

├───────┼───────┼───────┤

│ 12,5  │ 16,0    25

└───────┴───────┴───────┴───────┴───────┴───────┴────────────────┘





Рисунок 23



Таблица 24



                                                     В миллиметрах

┌───────┬───────┬───────┬───────┬───────┬───────┬────────────────┐

   t      a      r      a      r      r   │Марка и сечение │

                         3      1      2    провода, мм2

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  5,0    6,3    9,0    4,1    4,0    0,8      ПЩ 0,30

              ├───────┤

              │ 12,5

├───────┼───────┼───────┼───────┤

  6,3    8,0  │ 20,0    5,1

├───────┼───────┤                            ├────────────────┤

  6,5  │ 15,0                                  ПЩ 0,75

├───────┼───────┼───────┼───────┤       ├───────┼────────────────┤

  7,0  │ 16,0  │ 16,0    5,5           1,0      ПЩ 2,50

              ├───────┼───────┼───────┤

              │ 21,0    6,0    6,0

              ├───────┼───────┼───────┤       ├────────────────┤

              │ 25,0    6,4    4,0             ПЩ 1,00

├───────┼───────┼───────┼───────┼───────┤       ├────────────────┤

  8,0    8,0  │ 22,0    5,1    5,0             ПЩ 0,75

       ├───────┼───────┤

         9,0  │ 20,0

       ├───────┤

       │ 10,0

              ├───────┤                     ├────────────────┤

              │ 25,0                          ПЩ 1,00

├───────┼───────┼───────┤                     ├────────────────┤

│ 10,0  │ 12,5    25                            ПЩ 1,50

       ├───────┤

       │ 16,0

       ├───────┤       ├───────┼───────┤       ├────────────────┤

├───────┤ 20,0  ├───────┤  6,4    6,0             ПЩ 2,50

│ 12,5           32

└───────┴───────┴───────┴───────┴───────┴───────┴────────────────┘





Рисунок 24



Таблица 25



                                                     В миллиметрах

┌──────┬──────┬──────┬──────┬──────┬──────┬──────┬───────────────┐

  t     a     r     t     a     a     r   │Марка и сечение│

                     1     2     3     2  │ провода, мм2

├──────┼──────┼──────┼──────┼──────┼──────┼──────┼───────────────┤

│ 12,5 │  25    40    8,0 │  15  │ 10,0 │ 4,0      ПЩ 2,5

├──────┤

│ 16,0 │

├──────┼──────┼──────┼──────┼──────┤      ├──────┤

│ 20,0 │  40    50  │ 12,5 │  26        │ 2,0

├──────┼──────┼──────┤                  ├──────┤

│ 25,0 │  32    64                    │ 4,0

      ├──────┼──────┤            ├──────┼──────┤

        40    40              │ 12,5 │ 2,0

├──────┼──────┤                  ├──────┼──────┼───────────────┤

│ 32,0 │ 32,0 │                  │ 10,0 │ 5,0      ПЩ 4,0

└──────┴──────┴──────┴──────┴──────┴──────┴──────┴───────────────┘





Рисунок 25



Таблица 26



                                                     В миллиметрах

┌───────┬───────┬───────┬───────┬───────┬───────┬────────────────┐

   t      a      r      a      r      r   │Марка и сечение │

                         3      1      2    провода, мм2

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  5,0    6,3    20     3,1    3,5    0,5       ПЩ 0,3

       ├───────┼───────┼───────┼───────┤       ├────────────────┤

       │ 10,0   16     4,1    4,5              ПЩ 1,0

├───────┼───────┼───────┤

  6,3  │ 12,5    20

       ├───────┼───────┼───────┼───────┼───────┼────────────────┤

       │ 16,0    25   │ 10,0    4,1    1,0       ПЩ 1,5

├───────┴───────┴───────┴───────┴───────┴───────┴────────────────┤

    Примечание. Выбор значений угла альфа - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 26



Таблица 27



                                                     В миллиметрах

┌────────┬────────┬────────┬────────┬──────────┬─────────────────┐

    t      a       r       a        a     │ Марка и сечение │

                            2        3      провода, мм2

├────────┼────────┼────────┼────────┼──────────┼─────────────────┤

   5,0     6,3    21,0     3,1      3,5        ПЩ 0,3

├────────┼────────┼────────┼────────┼──────────┼─────────────────┤

   6,3    16,0    25,0    10,0      4,1        ПЩ 1,5

├────────┼────────┼────────┼────────┼──────────┤

   6,4    22,3    23,5    15,0     10,1

├────────┼────────┼────────┼────────┼──────────┤

   8,0    16,0    25,0    10,0      4,1

                ├────────┤

                  32,0

        ├────────┼────────┼────────┼──────────┼─────────────────┤

          20,0    25,0    12,0      8,1        ПЩ 1,0

├────────┼────────┼────────┼────────┼──────────┼─────────────────┤

   9,0    38,0    60,0    15,0      6,4        ПЩ 2,5

├────────┼────────┼────────┤

  10,0    25,0    25,0

├────────┼────────┼────────┼────────┼──────────┤

  12,5    32,0    50,0    20,0     11,0

                ├────────┤

                  64,0

├────────┼────────┼────────┤

  16,0    32,0    50,0

        ├────────┤                          ├─────────────────┤

          38,0                                 ПЩ 4,0

├────────┼────────┼────────┤

  20,0    32,0    64,0

├────────┴────────┴────────┴────────┴──────────┴─────────────────┤

    Примечание. Выбор значений угла альфа - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 27



Таблица 28



                                                     В миллиметрах

┌────────┬─────────┬────────┬─────────┬──────────┬───────────────┐

   t        a       r        a        r     │Марка и сечение│

                              3        1    │ провода, мм2

├────────┼─────────┼────────┼─────────┼──────────┼───────────────┤

   6,3     8,0      25      3,1      3,0        ПЩ 0,5

        ├─────────┼────────┼─────────┼──────────┼───────────────┤

          12,5      20      4,1      4,5        ПЩ 1,0

├────────┼─────────┼────────┼─────────┼──────────┼───────────────┤

  10,0    20,0      40      5,1      6,0        ПЩ 1,5

├────────┴─────────┴────────┴─────────┴──────────┴───────────────┤

    Примечание.   Выбор   значений   углов   альфа   и   бета  -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 28



Таблица 29



                                                       В миллиметрах

┌────────┬────────┬─────────┬─────────┬────────┬─────────────────┐

   t       a        r        a       a    │ Марка и сечение │

                              2       3     провода, мм2

├────────┼────────┼─────────┼─────────┼────────┼─────────────────┤

   20      32      80       24      16,1       ПЩ 2,5

├────────┤        ├─────────┤                 ├─────────────────┤

   25              60                          ПЩ 1,0

                ├─────────┤                 ├─────────────────┤

                   64                          ПЩ 2,5

                ├─────────┤

                   80

        ├────────┼─────────┼─────────┼────────┤

           40      60       28      20,1

├────────┴────────┴─────────┴─────────┴────────┴─────────────────┤

  Примечание. Выбор значений углов альфа и бета - по таблице 42.│

└────────────────────────────────────────────────────────────────┘





Рисунок 29



Таблица 30



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬──────────┬──────────────────┐

     t          a         r         a     │ Марка и сечение

                                     2       провода, мм2

├───────────┼───────────┼──────────┼──────────┼──────────────────┤

    16         32         42        36          ПЩ 2,5

           ├───────────┼──────────┤          ├──────────────────┤

               50         56                    ПЩ 6,0

└───────────┴───────────┴──────────┴──────────┴──────────────────┘





Рисунок 30



Таблица 31



                                                     В миллиметрах

┌────────┬────────┬─────────┬─────────┬────────┬─────────────────┐

   t       a        r        t       a    │ Марка и сечение │

                              1       2     провода, мм2

├────────┼────────┼─────────┼─────────┼────────┼─────────────────┤

    8      32      48       4,0      20        ПЩ 2,5

├────────┤        ├─────────┼─────────┤        ├─────────────────┤

   16              44       8,0                ПЩ 1,5

                ├─────────┤

                   50

                ├─────────┤

                   64

        ├────────┼─────────┤         ├────────┼─────────────────┤

           50      56                36        ПЩ 2,5

├────────┼────────┼─────────┼─────────┼────────┤

   20      32      42      10,0      20

                ├─────────┤

                   45

                ├─────────┤

                   50

        ├────────┤                  ├────────┤

           40                        26

                ├─────────┤

                   52

        ├────────┤                  ├────────┤

           50                        36

├────────┼────────┼─────────┤         ├────────┼─────────────────┤

   22      32      50                20        ПЩ 4,0

├────────┤        ├─────────┼─────────┤

   25              40      12,5

                ├─────────┤

                   47

                ├─────────┤

                   50

                ├─────────┤                 ├─────────────────┤

                   57                          ПЩ 2,5

                ├─────────┤         ├────────┼─────────────────┤

                   64                36        ПЩ 4,0

                ├─────────┤         ├────────┼─────────────────┤

                   57                20        ПЩ 2,5

        ├────────┼─────────┤         ├────────┼─────────────────┤

           40      50                26        ПЩ 4,0

               ├─────────┤

                   52

                ├─────────┤

                   56

                ├─────────┤

                   64

└────────┴────────┴─────────┴─────────┴────────┴─────────────────┘





Рисунок 31



Таблица 32



                                                     В миллиметрах

┌───────┬───────┬───────┬────────┬───────┬───────┬───────────────┐

   t      a      r      a       a      r   │Марка и сечение│

                         3       4      2  │ провода, мм2

├───────┼───────┼───────┼────────┼───────┼───────┼───────────────┤

  5,0  │ 10,0  │ 11,5     4,1    6,5    1,5      ПЩ 1,00

              ├───────┤                      ├───────────────┤

              │ 18,0                            ПЩ 0,50

              ├───────┤

              │ 20,0

       ├───────┼───────┼────────┼───────┼───────┤

       │ 12,5  │ 16,0     5,1    8,5    1,0

├───────┼───────┼───────┤        ├───────┤       ├───────────────┤

  5,5  │ 10,0  │ 15,0            6,5             ПЩ 1,00

       ├───────┤               ├───────┤       ├───────────────┤

       │ 12,0                   8,5             ПЩ 0,75

├───────┼───────┼───────┼────────┼───────┼───────┼───────────────┤

  6,3    8,0  │ 20,0     4,1    5,5    0,5      ПЩ 1,50

├───────┼───────┼───────┼────────┼───────┼───────┤

  7,0  │ 16,0  │ 21,0     6,0  │ 12,5    1,0

├───────┼───────┼───────┼────────┼───────┤       ├───────────────┤

  7,1  │ 11,0  │ 20,0     4,1    8,0             ПЩ 0,75

├───────┼───────┼───────┤        ├───────┤       ├───────────────┤

  8,0  │ 12,5  │ 25,0            9,5             ПЩ 2,50

       ├───────┼───────┼────────┼───────┤       ├───────────────┤

       │ 16,0  │ 20,0    10,1  │ 13,0             ПЩ 1,50

       ├───────┼───────┼────────┼───────┤       ├───────────────┤

       │ 25,0  │ 50,0    11,0  │ 21,0             ПЩ 2,50

├───────┼───────┼───────┼────────┼───────┤

  9,5  │ 22,0  │ 40,0    10,1  │ 18,0

├───────┼───────┼───────┼────────┼───────┤       ├───────────────┤

│ 10,0  │ 25,0  │ 35,0    10,1  │ 20,0             ПЩ 1,50

              ├───────┤

              │ 40,0

             ├───────┤                      ├───────────────┤

              │ 50,0                            ПЩ 4,00

├───────┼───────┼───────┤

│ 12,5  │ 25,0  │ 40,0

       ├───────┼───────┼────────┼───────┤       ├───────────────┤

       │ 32,0  │ 45,0     3,0  │ 25,0             ПЩ 2,50

├───────┴───────┴───────┴────────┴───────┴───────┴───────────────┤

    Примечание. Выбор значений угла гамма - по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 32



Таблица 33



                                                     В миллиметрах

┌───────────┬────────────┬────────────┬────────────┬─────────────┐

     t          a           r           r            d

                                         3

├───────────┼────────────┼────────────┼────────────┼─────────────┤

    4,0          5          16         3,3          3,0

├───────────┼────────────┤            ├────────────┼─────────────┤

    5,0          6                     2,0          3,5

           ├────────────┤

               10

├───────────┼────────────┼────────────┼────────────┼─────────────┤

    6,3          8          20         3,0          5,0

└───────────┴────────────┴────────────┴────────────┴─────────────┘





Рисунок 33



Таблица 34



                                                     В миллиметрах

┌────────┬─────────┬─────────┬─────────┬─────────┬───────────────┐

   t        a        r        r        d    │Марка и сечение│

                               3            │ провода, мм2

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   4,0     5,0     11,0      1,0      3,5       ПЩ 0,16

                 ├─────────┼─────────┼─────────┤

                   12,0      1,5      4,0

                 ├─────────┤         ├─────────┼───────────────┤

                   14,5               3,5       ПЩ 0,30

        ├─────────┼─────────┤

           7,0     10,5

        ├─────────┼─────────┼─────────┼─────────┤

          10,0     20,0      4,0      7,0

├────────┼─────────┼─────────┼─────────┼─────────┤

   5,0     5,0     18,0      2,0      4,0

        ├─────────┼─────────┼─────────┼─────────┤

           6,5     15,0      3,0      4,8

        ├─────────┼─────────┼─────────┼─────────┤

           8,0     14,5      1,5      4,7

                 ├─────────┼─────────┼─────────┤

                   22,0      2,0      4,0

                                   ├─────────┼───────────────┤

                                      5,6       ПЩ 0,50

        ├─────────┼─────────┼─────────┼─────────┤

          10,0     17,0      3,0      4,5

                 ├─────────┤         ├─────────┤

                   25,0               7,0

        ├─────────┼─────────┤         ├─────────┼───────────────┤

          16,0     20,0               8,5       ПЩ 0,75

                 ├─────────┤                  ├───────────────┤

                   32,0                         ПЩ 1,00

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   6,0     6,5     15,0      2,0      4,8       ПЩ 0,30

        ├─────────┼─────────┤                  ├───────────────┤

          10,0     22,0                         ПЩ 0,50

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   6,3     8,0     20,0      3,0      5,0       ПЩ 0,30

                 ├─────────┤

                   25,0

                 ├─────────┤                  ├───────────────┤

                   27,0                         ПЩ 0,50

                 ├─────────┤

                   32,0

        ├─────────┼─────────┼─────────┼─────────┤

          10,0     20,0      4,0      7,0

        ├─────────┼─────────┼─────────┼─────────┼───────────────┤

          12,5     15,0      3,0      5,0       ПЩ 1,00

├────────┼─────────┼─────────┤         ├─────────┼───────────────┤

   6,5     8,0     25,0               5,5       ПЩ 0,50

        ├─────────┼─────────┼─────────┤

          10,0     20,0      2,0

                 ├─────────┤

                   25,0

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   7,3    13,0     18,0      1,0      7,3       ПЩ 1,00

├────────┼─────────┼─────────┼─────────┼─────────┼───────────────┤

   8,0    10,0     27,0      2,0      6,5       ПЩ 2,50

├────────┼─────────┼─────────┤         ├─────────┤

  10,0    12,5     27,0               8,0

└────────┴─────────┴─────────┴─────────┴─────────┴───────────────┘





Рисунок 34



Таблица 35



                                                     В миллиметрах

┌───────┬───────┬───────┬───────┬───────┬───────┬────────────────┐

   t      a      r      r      r      d   │Марка и сечение │

                         1      3           провода, мм2

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  4,5    7,5    8,0    2,3    1,5    2,5      ПЩ 0,50

├───────┼───────┼───────┼───────┼───────┼───────┼────────────────┤

  5,0    6,3  │ 18,0    4,0    2,0    3,5      ПЩ 0,75

       ├───────┤                            ├────────────────┤

         8,0                                 ПЩ 0,30

├───────┤       ├───────┼───────┼───────┼───────┼────────────────┤

  6,0         │ 17,0    7,5    2,5    4,2      ПЩ 1,50

└───────┴───────┴───────┴───────┴───────┴───────┴────────────────┘





Рисунок 35



Таблица 36



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬──────────┬──────────────────┐

     t          a         r         a     │ Марка и сечение

                                     4       провода, мм2

├───────────┼───────────┼──────────┼──────────┼──────────────────┤

    6,3       16,0       21,0      10,0         ПЩ 1,5

           ├───────────┼──────────┼──────────┤

              22,5       23,5      16,5

           ├───────────┼──────────┼──────────┤

├───────────┤   16,0       25,0      10,0

    6,5

├───────────┤           ├──────────┼──────────┤

    6,4                  21,0      16,5

├───────────┤                     ├──────────┤

    7,0                            10,0

├───────────┤           ├──────────┤          ├──────────────────┤

   10,0                  25,0                   ПЩ 4,0

├───────────┴───────────┴──────────┴──────────┴──────────────────┤

    Примечание.  Выбор  значений   углов  альфа,  бета и гамма -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 36



Таблица 37



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬──────────┬──────────────────┐

     t          a         r         a     │ Марка и сечение

                                     4       провода, мм2

├───────────┼───────────┼──────────┼──────────┼──────────────────┤

    8,0       20,0       25,0      10,0         ПЩ 2,5

                      ├──────────┤

                         32,0

├───────────┼───────────┼──────────┼──────────┤

   16,0       25,0       64,0      6,0

├───────────┴───────────┴──────────┴──────────┴──────────────────┤

    Примечание.  Выбор  значений  углов  альфа,  бета  и гамма -│

│по таблице 42.

└────────────────────────────────────────────────────────────────┘





Рисунок 37



Таблица 38



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬──────────┬──────────────────┐

     t          a         r         a     │ Марка и сечение

                                     3       провода, мм2

├───────────┼───────────┼──────────┼──────────┼──────────────────┤

    8,8       19,2        14        6           ПЩ 4,0

├───────────┼───────────┼──────────┼──────────┤

   10,0       22,5        20        9

├───────────┼───────────┤          ├──────────┼──────────────────┤

   11,0       16,0                  6           ПЩ 2,5

└───────────┴───────────┴──────────┴──────────┴──────────────────┘





Рисунок 38



Таблица 39



                                                     В миллиметрах

┌───────────┬───────────┬──────────┬──────────┬──────────────────┐

     t          a         r         a     │ Марка и сечение

                                     3       провода, мм2

├───────────┼───────────┼──────────┼──────────┼──────────────────┤

    8,8       19,2        14        6           ПЩ 4,0

├───────────┼───────────┼──────────┼──────────┤

   10,0
