Утвержден и введен в
действие
Постановлением
Госстроя СССР
от 10 июня 1982 г.
N 156
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ
ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ
ТЕХНОЛОГИЧЕСКИЕ ДОПУСКИ
System of ensuring of
geometrical parameters
accuracy in construction.
Manufacturing and
assembling toleranses
ГОСТ 21779-82
(СТ СЭВ 2681-80)
Группа Ж02
Взамен ГОСТ
21779-76
Срок введения
1 января 1983 года
Разработан Центральным научно-исследовательским институтом типового и
экспериментального проектирования школ, дошкольных учреждений, средних и высших
учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя;
Центральным ордена
Трудового Красного Знамени научно-исследовательским и проектным институтом
типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя;
Центральным
научно-исследовательским и проектно-экспериментальным институтом организации,
механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР;
Зональным
научно-исследовательским и проектным институтом типового и экспериментального
проектирования жилых и общественных зданий (ЛенЗНИИЭП)
Госгражданстроя;
Главмосстроем при
Мосгорисполкоме.
Исполнители: Д.М. Лаковский (руководитель темы); И.В. Колечицкая; С.А. Резник, канд. техн.
наук; А.В. Цареградский; Л.А. Вассердам; Л.С. Экслер;
В.Н. Свердлов, канд. техн. наук; Р.А. Каграманов, канд. техн. наук;
В.С. Сытник, канд. техн.
наук; С.Е. Чекулаев, канд. техн.
наук; М.С. Кардаков; Л.Н. Ковалис;
В.Д. Фельдман.
Внесен Центральным научно-исследовательским институтом типового и
экспериментального проектирования школ, дошкольных учреждений, средних и высших
учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя.
Директор Г.А.
Градов.
Настоящий стандарт
распространяется на проектирование и строительство зданий и сооружений, а также
проектирование и изготовление элементов для них (конструкций, изделий, деталей)
и устанавливает основные принципы регламентации, номенклатуру и значения
технологических допусков геометрических параметров.
Стандарт не
устанавливает допуски шероховатости поверхностей.
В соответствии с
требованиями настоящего стандарта во вновь разрабатываемых и пересматриваемых
стандартах и другой нормативно- технической
документации, а также в рабочей и технологической документации устанавливают
точность:
изготовления
элементов из различных материалов;
выполнения
разбивочных работ при строительстве зданий и сооружений и монтаже
технологического оборудования;
выполнения
строительных и монтажных работ.
При необходимости
применения посадок строительных элементов с отрицательными и нулевыми зазорами
следует руководствоваться стандартами СТ СЭВ 145-75,
СТ СЭВ 144-75 и ГОСТ 6449-76.
Стандарт
соответствует СТ СЭВ 2681-80 в части, указанной в
справочном Приложении 1.
Пояснения терминов,
применяемых в настоящем стандарте, приведены в справочном Приложении 2.
1. ОБЩИЕ
ПОЛОЖЕНИЯ
1.1.
Значения технологических допусков изготовления элементов зданий и сооружений и
выполнения разбивочных, строительных и монтажных работ принимают согласно ГОСТ
21778-81 и ГОСТ 21780-76 в пределах установленных настоящим стандартом классов
точности выполняемых процессов и операций и в зависимости от используемых средств
технологического обеспечения и контроля точности.
На основе принятых
значений технологических допусков устанавливают симметричные или несимметричные
предельные отклонения, сумма абсолютных значений которых должна быть равна
допуску.
1.2.
Соответствие принимаемых технологических допусков и предельных отклонений
геометрических параметров используемым средствам технологического обеспечения и
контроля точности устанавливают на основе статистического анализа точности
технологических процессов и операций согласно ГОСТ 23615-79.
1.3.
Технологические допуски и предельные отклонения различных геометрических
параметров здания, сооружения или их отдельного элемента должны, как правило,
назначаться разных классов точности в зависимости от функциональных,
конструктивных, технологических и экономических требований.
Если указанные
требования не предъявляют, точность соответствующих параметров допускается не
регламентировать.
1.4. При
назначении технологических допусков и предельных отклонений геометрических
параметров необходимо указывать методы и условия измерения этих параметров.
1.5. Границы
интервалов номинальных размеров, для которых установлены технологические
допуски, приняты в настоящем стандарте на основе рядов предпочтительных чисел, установленных
ГОСТ 6636-69. При этом значения технологических допусков
x в
миллиметрах вычислены по формуле
где i - единица
допуска, определяемая в зависимости от значения нормируемого геометрического
параметра по формулам рекомендуемого Приложения 3, мм;
K - коэффициент
точности, устанавливающий число единиц допуска для данного класса точности.
2. ТОЧНОСТЬ ИЗГОТОВЛЕНИЯ ЭЛЕМЕНТОВ
2.1.
Точность изготовления элементов характеризуют допусками и предельными
отклонениями их линейных размеров (черт. 1), а также формы и взаимного
положения поверхностей.
Черт. 1. Допуск и
отклонение от линейных
размеров элементов
Примечание.
Обозначение допусков и отклонений - по ГОСТ 21778-81.
Допуски и
предельные отклонения формы и взаимного положения поверхностей устанавливают,
если требуется ограничить искажения формы элементов, не выявляемые при контроле
точности линейных размеров. При этом точность формы поверхностей призматических
прямоугольных элементов характеризуют допусками прямолинейности и предельными
отклонениями от прямолинейности (черт. 2) и допусками плоскостности и
предельными отклонениями от плоскостности (черт. 3), а точность взаимного
положения поверхностей этих элементов - допусками перпендикулярности и
предельными отклонениями от перпендикулярности (черт. 4).
а - допуск и
отклонение от прямолинейности при измерениях
на заданной длине;
б - то же, при измерениях на всей длине;
1 - условная
(прилегающая) прямая; 2 - прямые, ограничивающие
поле
допуска; 3 - реальный профиль; 4 - условная (проходящая
через крайние
точки) прямая
Черт. 2.
Допуск прямолинейности и отклонение от
прямолинейности
Примечание. При
измерениях на заданной длине
и
; при
измерениях на всей длине
.
а - допуск
плоскостности и отклонение от плоскостности при
измерениях от
прилегающей плоскости; б - то же, при измерениях от
условной плоскости,
проходящей через три крайние точки реальной
поверхности; 1 -
условная (прилегающая) плоскость; 2 - плоскости,
ограничивающие поле допуска; 3 - реальная поверхность;
4 - условная
(проходящая через три крайние точки) плоскость
Черт. 3.
Допуск плоскостности и отклонение
от плоскостности
Примечание. При
измерениях от прилегающей плоскости и ; при
измерениях от условной плоскости.
а - допуск и
отклонения при измерениях на заданной длине;
б - то же, при
измерениях на всей длине; 1 - условная
(прилегающая)
плоскость; 2 - реальная поверхность; 3 - условная
(проходящая через
крайние точки) плоскость
Черт. 4.
Допуски перпендикулярности
и отклонения от
перпендикулярности
2.2.
Допуски линейных размеров элементов регламентируют точность их изготовления по
длине, ширине, высоте, толщине или диаметру, точность размеров и положения
выступов, выемок, отверстий, проемов, крепежных и соединительных деталей, а
также точность положения наносимых на элементы ориентиров. Эти допуски
принимают по табл. 1 в зависимости от номинального размера L, точность которого
нормируют.
Таблица 1
мм
───────────────┬──────────────────────────────────────────────────
Интервал │ Значение допуска для класса точности
номинального
├─────┬─────┬─────┬─────┬─────┬─────┬────┬────┬────
размера
L │ 1
│ 2 │
3 │ 4
│ 5 │
6 │ 7 │
8 │ 9
───────────────┼─────┼─────┼─────┼─────┼─────┼─────┼────┼────┼────
До
20 │0,24 │ 0,4
│ 0,6 │ 1,0│ 1,6
│ 2,4 │ 4 │ 6 │ 10
Св. 20 до
60│0,30 │ 0,5 │ 0,8 │ 1,2│ 2,0 │ 3,0 │ 5 │
8 │ 12
" 60 "
120│0,40 │ 0,6 │ 1,0 │ 1,6│ 2,4 │ 4,0 │ 6 │ 10 │ 16
" 120 "
250│0,50 │ 0,8 │ 1,2 │ 2,0│ 3,0 │ 5,0 │ 8 │ 12 │ 20
" 250 "
500│0,60 │ 1,0 │ 1,6 │ 2,4│ 4,0 │ 6,0 │ 10 │
16 │ 24
" 500 "
1000│0,80 │ 1,2 │ 2,0 │ 3,0│ 5,0 │ 8,0 │ 12 │
20 │ 30
" 1000 "
1600│1,00 │ 1,6 │ 2,4 │ 4,0│ 6,0 │10,0 │ 16 │
24 │ 40
" 1600 "
2500│1,20 │ 2,0 │ 3,0 │ 5,0│ 8,0 │12,0 │ 20 │
30 │ 50
" 2500 "
4000│1,60 │ 2,4 │ 4,0 │ 6,0│10,0 │16,0 │ 24 │
40 │ 60
" 4000 "
8000│2,00 │ 3,0 │ 5,0 │ 8,0│12,0 │20,0 │ 30 │
50 │ 80
" 8000 " 16000│2,40 │ 4,0
│ 6,0 │ 10,0│16,0 │24,0 │ 40 │ 60
│100
"
16000 " 25000│3,00 │ 5,0 │ 8,0 │ 12,0│20,0
│30,0 │ 50 │ 80 │120
"
25000 " 40000│4,00 │ 6,0 │10,0 │ 16,0│24,0
│40,0 │ 60 │100 │160
"
40000 " 60000│5,00 │ 8,0 │12,0 │ 20,0│30,0
│50,0 │ 80 │120 │200
───────────────┼─────┼─────┼─────┼─────┼─────┼─────┼────┼────┼────
Значения К │0,10
│0,16 │0,25 │ 0,40│ 0,60│ 1,0 │ 1,6│
2,5│ 4,0
2.3.
Допуски прямолинейности принимают по табл. 2 для рассматриваемых сечений
элемента на всю длину элемента или на заданной длине в зависимости от
номинального значения этого размера. Значения заданной длины выбирают из ряда:
400, 600, 1000, 1600 и 2500 мм.
Таблица 2
мм
──────────────────────┬───────────────────────────────────────────
Интервал │ Значение допуска для класса точности
номинального
├──────┬──────┬──────┬──────┬──────┬────────
размера
L │ 1
│ 2 │
3 │ 4
│ 5 │
6
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
До 1000 │ 2,0 │
3 │ 5
│ 8 │
12 │ 20
Св.
1000 до 1600 │ 2,4 │
4 │ 6
│ 10 │
16 │ 24
" 1600 "
2500 │ 3,0 │
5 │ 8
│ 12 │
20 │ 30
" 2500 "
4000 │ 4,0 │
6 │ 10
│ 16 │
24 │ 40
" 4000 "
8000 │ 5,0 │
8 │ 12
│ 20 │
30 │ 50
" 8000 " 16000 │
6,0 │ 10 │
16 │ 24
│ 40 │
60
" 16000 " 25000 │
8,0 │ 12 │
20 │ 30
│ 50 │
80
" 25000 " 40000 │ 10,0 │ 16
│ 24 │
40 │ 60
│ 100
" 40000 " 60000 │ 12,0 │ 20
│ 30 │
50 │ 80
│ 120
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
Значения К │
0,25 │ 0,4 │ 0,6 │
1,0 │ 1,6 │ 2,5
2.4.
Допуски плоскостности принимают по табл. 2 для всей рассматриваемой поверхности
элемента в зависимости от большего номинального размера L поверхности элемента.
2.5.
Допуски перпендикулярности рассматриваемых поверхностей элемента принимают по
табл. 3 в зависимости от меньшего номинального размера L поверхностей,
перпендикулярность которых регламентируют, или заданной длины в сечении
элемента. Значения заданной длины выбирают из ряда: 400, 500, 600, 800 и 1000
мм.
Таблица 3
мм
───────────────┬──────────────────────────────────────────────────
Интервал │ Значение допуска для класса точности
номинального
├─────┬─────┬─────┬─────┬─────┬─────┬────┬────┬────
размера
L │ 1
│ 2 │
3 │ 4
│ 5 │
6 │ 7 │
8 │ 9
───────────────┼─────┼─────┼─────┼─────┼─────┼─────┼────┼────┼────
До 250
│ 0,5 │ 0,8 │ 1,2 │ 2,0 │ 3
│ 5 │
8 │ 12 │ 20
Св.
250 до 500│ 0,6 │ 1,0
│ 1,6 │ 2,4 │ 4 │
6 │ 10 │ 16 │
24
" 500 "
1000│ 0,8 │ 1,2 │ 2,0 │ 3,0 │ 5
│ 8 │ 12 │ 20 │ 30
" 1000 "
1600│ 1,0 │ 1,6 │ 2,4 │ 4,0 │ 6
│ 10 │ 16 │ 24
│ 40
" 1600 "
2500│ 1,2 │ 2,0 │ 3,0 │ 5,0 │ 8
│ 12 │ 20 │ 30
│ 50
" 2500 "
4000│ 1,6 │ 2,4 │ 4,0 │ 6,0 │ 10 │ 16
│ 24 │ 40 │ 60
───────────────┼─────┼─────┼─────┼─────┼─────┼─────┼────┼────┼────
Значения К │
0,16│ 0,25│ 0,4 │ 0,6 │ 1,0 │ 1,6 │
2,5│ 4,0│6,0
Для крупноразмерных
элементов перпендикулярность их поверхностей допускается регламентировать
допусками равенства диагоналей, значения которых принимают по табл. 4 в
зависимости от большего номинального размера L поверхности, для которой
назначают разность диагоналей.
Таблица 4
мм
──────────────────────┬───────────────────────────────────────────
Интервал │ Значение допуска для класса точности
номинального
├──────┬──────┬──────┬──────┬──────┬────────
размера
L │ 1
│ 2 │
3 │ 4
│ 5 │
6
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
До 4000 │ 4
│ 6 │
10 │ 16
│ 24 │
40
Св.
4000 до 8000 │
5 │ 8
│ 12 │
20 │ 30
│ 50
" 8000 "
16000 │ 6
│ 10 │
16 │ 24
│ 40 │
60
" 16000 "
25000 │ 8
│ 12 │
20 │ 30
│ 50 │
80
" 25000 "
40000 │ 10
│ 16 │
24 │ 40
│ 60 │
100
" 40000 "
60000 │ 12
│ 20 │
30 │ 50
│ 80 │
120
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
Значения К │
0,25 │ 0,4 │ 0,6 │
1,0 │ 1,6 │ 2,5
2.6.
Допусками прямолинейности, плоскостности и перпендикулярности поверхностей
следует также регламентировать точность формы и взаимного положения отдельных
поверхностей простых непризматических элементов.
Точность размеров,
формы и взаимного положения поверхностей элементов, имеющих сложное очертание,
регламентируют допусками линейных размеров, определяющих положение характерных
точек этих элементов в принятой системе координат.
3. ТОЧНОСТЬ
РАЗБИВОЧНЫХ РАБОТ
3.1. Точность разбивочных работ характеризуют допусками и предельными
отклонениями разбивки точек и осей в плане (черт. 5) и передачи точек и осей по
вертикали (черт. 6), допусками створности и
предельными отклонениями от створности точек (черт.
7), допусками и предельными отклонениями разбивки высотных отметок (черт. 8) и
передачи высотных отметок (черт. 9), а также допусками перпендикулярности и
предельными отклонениями от перпендикулярности осей (черт. 10).
1 - ориентир,
принимаемый за начало отсчета;
2 - ориентир,
устанавливаемый в результате разбивки
Черт. 5.
Допуск и отклонение разбивки точек
и осей в плане
1 - ориентир,
принимаемый за начало отсчета;
2 - ориентир,
устанавливаемый в результате передачи
Черт. 6.
Допуск и отклонение передачи точек и осей
по вертикали

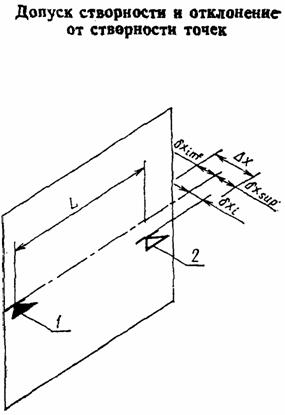

1 - ориентир,
принимаемый за начало отсчета;
2 - ориентир,
устанавливаемый в результате разбивки
Черт. 7.
Допуск створности и отклонение
от створности точек
1 -
ориентир, принимаемый за начало отсчета;
2 - ориентир,
устанавливаемый в результате разбивки
Черт. 8.
Допуск и отклонение разбивки высотных отметок
1 - ориентир,
принимаемый за начало отсчета;
2 - ориентир,
устанавливаемый в результате передачи
Черт. 9.
Допуск и отклонение передачи
высотных отметок
1 - ориентиры,
определяющие положение оси а;
2 - ориентир,
принимаемый за начало отсчета при разбивке оси б;
3 - ориентир,
устанавливаемый при разбивке оси б
Черт. 10.
Допуск перпендикулярности и отклонение
от
перпендикулярности осей
3.2. Допуски
разбивки точек и осей в плане принимают по табл. 5 в зависимости от
номинального расстояния L, точность которого нормируют.
Таблица 5
Допуски
разбивки точек и осей в плане
мм
──────────────────────┬───────────────────────────────────────────
Интервал │ Значение допуска для класса точности
номинального
├──────┬──────┬──────┬──────┬──────┬────────
размера L │
1
│ 2 │
3 │ 4
│ 5 │
6
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
До 2500 │ 0,6 │
1,0 │ 1,6 │ 2,4 │
4 │ 6
Св.
2500 до 4000 │
1,0 │ 1,6 │ 2,4 │
4,0 │ 6 │
10
" 4000 "
8000 │ 1,6 │
2,4 │ 4,0 │ 6,0 │
10 │ 16
" 8000 "
16000 │ 2,4 │
4,0 │ 6,0 │ 10,0
│ 16 │
24
" 16000 "
25000 │ 4,0 │
6,0 │ 10,0 │ 16,0 │
24 │ 40
" 25000 "
40000 │ 6,0 │ 10,0 │ 16,0 │ 24,0
│ 40 │
60
" 40000 "
60000 │ 10,0 │
16,0 │ 24,0 │ 40,0 │
60 │ 100
" 60000 " 100000 │ 16,0 │ 24,0 │ 40,0
│ 60,0 │ 100 │ 160
"
100000 " 160000 │ 24,0
│ 40,0 │ 60,0 │100,0 │ 160 │
-
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
Значения К │ 0,25 │ 0,4 │
0,6 │ 1,0 │ 1,6 │
2,5
3.3. Допуски
передачи точек и осей по вертикали принимают по табл. 6 в зависимости от
номинального расстояния Н между горизонтами.
Таблица 6
Допуски
передачи точек и осей по вертикали
и створности точек
мм
───────────────────────────────────┬──────────────────────────────
Интервал номинального размера │ Значение допуска для класса
│ точности
─────────────────┬─────────────────┼─────┬────┬────┬────┬────┬────
H
│ L │
1 │ 2 │
3 │ 4 │ 5 │
6
─────────────────┼─────────────────┼─────┼────┼────┼────┼────┼────
До 2500 │До 4000
│ - │
- │ 0,6│ 1,0│ 1,6│ 2,4
Св.
2500 до 4000│Св.
4000 до 8000│ -
│ 0,6│ 1,0│ 1,6│ 2,4│ 4,0
" 4000 "
8000│" 8000
" 16000│ 0,6 │
1,0│ 1,6│ 2,4│ 4,0│ 6,0
" 8000 "
16000│" 16000
" 25000│ 1,0 │
1,6│ 2,4│ 4,0│ 6,0│10,0
" 16000 "
25000│" 25000
" 40000│ 1,6 │ 2,4│
4,0│ 6,0│10,0│16,0
" 25000 "
40000│" 40000
" 60000│ 2,4 │
4,0│ 6,0│10,0│16,0│24,0
" 40000 "
60000│" 60000 "
100000│ 4,0 │ 6,0│10,0│16,0│24,0│40,0
" 60000 " 100000│" 100000
" 160000│ 6,0
│10,0│16,0│24,0│40,0│60,0
"
100000 " 160000│ - │10,0
│16,0│24,0│40,0│60,0│ -
─────────────────┴─────────────────┼─────┼────┼────┼────┼────┼────
Значения К
│ 0,25│ 0,4│ 0,6│ 1,0│ 1,6│ 2,5
3.4. Допуски створности точек принимают по табл. 6 в зависимости от
номинальной длины L разбиваемой оси.
3.5. Допуски
разбивки высотных отметок принимают по табл. 7 в зависимости от номинального
расстояния Н между горизонтами.
Таблица 7
Допуски
разбивки и передачи высотных отметок
мм
───────────────────────────────────┬──────────────────────────────
Интервал номинального размера │ Значение допуска для класса
│ точности
─────────────────┬─────────────────┼────┬────┬────┬────┬─────┬────
H
│ L │
1 │ 2 │ 3 │
4 │ 5 │
6
─────────────────┼─────────────────┼────┼────┼────┼────┼─────┼────
До 2500 │До 8000 │ - │ 0,6│ 1,0│
1,6│ 2,4│ 4
Св.
2500 до 4000│Св.
8000 до 16000│ 0,6│ 1,0│ 1,6│ 2,4│ 4,0│
6
" 4000 "
8000│" 16000
" 25000│ 1,0│
1,6│ 2,4│ 4,0│
6,0│ 10
" 8000 "
16000│" 25000
" 40000│ 1,6│
2,4│ 4,0│ 6,0│ 10,0│ 16
" 16000 "
25000│" 40000
" 60000│ 2,4│
4,0│ 6,0│10,0│ 16,0│ 24
" 25000 "
40000│" 60000 "
100000│ 4,0│ 6,0│10,0│16,0│ 24,0│ 40
" 40000 "
60000│" 100000 " 160000│
6,0│10,0│16,0│24,0│ 40,0│ 60
" 60000 " 100000│ -
│10,0│16,0│24,0│40,0│ 60,0│100
"
100000 " 160000│
-
│16,0│24,0│40,0│60,0│100,0│160
─────────────────┴─────────────────┼────┼────┼────┼────┼─────┼────
Значения К
│0,25│ 0,4│ 0,6│ 1,0│ 1,6│ 2,5
3.6. Допуски
передачи высотных отметок принимают по табл. 7 в зависимости от номинального
расстояния L до рассматриваемой высотной отметки.
3.7. Допуски
перпендикулярности осей принимают по табл. 7 в зависимости от номинального
расстояния L до рассматриваемой точки. При номинальном значении угла между
осями, не равном 90°, допуски угла также принимают по табл. 7 в зависимости от
номинального расстояния L до рассматриваемой точки.
3.8.
Допуски разбивочных работ по табл. 5 - 7 даны с учетом точности нанесения и
закрепления соответствующих точек и осей.
4. ТОЧНОСТЬ
СТРОИТЕЛЬНЫХ И МОНТАЖНЫХ РАБОТ
4.1.
Точность геометрических параметров зданий, сооружений и их элементов,
возводимых из мелкоразмерных, монолитных и сыпучих материалов, и точность
выполнения земляных работ устанавливают в соответствии с разд. 2.
4.2.
Точность установки элементов сборных зданий и сооружений характеризуют допусками
совмещения и отклонениями от совмещения ориентиров (точек, линий, поверхностей)
(черт. 11) и допусками симметричности и отклонениями от симметричности
установки элементов (черт. 12).
1 - ориентир,
принимаемый за начало отсчета;
2 - ориентир
устанавливаемого элемента
Черт. 11.
Допуск совмещения и отклонение
от совмещения
ориентиров
1 - установленный
элемент; 2 - устанавливаемый элемент
Черт. 12.
Допуск симметричности и отклонение
от симметричности
установки элементов
4.3. Допуски
совмещения ориентиров принимают по табл. 8 в зависимости от номинального
расстояния L между ними.
Таблица 8
мм
──────────────────────┬───────────────────────────────────────────
Интервал │
Значение допуска для класса точности
номинального
├──────┬──────┬──────┬──────┬──────┬────────
размера L │
1 │ 2
│ 3 │
4 │ 5
│ 6
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
До 120 │ 1,6 │
2,4 │ 4 │
6 │ 10
│ 16
Св.
120 до 250 │
2,0 │ 3,0 │ 5
│ 8 │
12 │ 20
" 250 "
500 │ 2,4 │
4,0 │ 6 │
10 │ 16
│ 24
" 500 "
1000 │ 3,0 │
5,0 │ 8 │
12 │ 20
│ 30
" 1000 "
1600 │ 4,0 │
6,0 │ 10 │
16 │ 24
│ 40
" 1600 "
2500 │ 5,0 │
8,0 │ 12 │
20 │ 30
│ 50
" 2500 "
4000 │ 6,0 │ 10,0 │ 16
│ 24 │
40 │ 60
" 4000 "
8000 │ 8,0 │ 12,0 │ 20
│ 30 │
50 │ 80
" 8000 " 16000 │ 10,0 │ 16,0 │ 24
│ 40 │
60 │ 100
"
16000 " 25000 │ 12,0
│ 20,0 │ 30 │
50 │ 80
│ 120
"
25000 " 40000 │ 16,0
│ 24,0 │ 40 │
60 │ 100 │
160
"
40000 " 60000 │ 20,0
│ 30,0 │ 50 │
80 │ 120 │
200
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
Значения К │
0,25 │ 0,4 │ 0,6 │
1,0 │ 1,6 │ 2,5
4.4. Допуски
симметричности установки элементов принимают по табл. 9 в зависимости от
номинального значения геометрического параметра L.
Таблица 9
Допуски
симметричности установки
мм
──────────────────────┬───────────────────────────────────────────
Интервал │
Значение допуска для класса точности
номинального
├──────┬──────┬──────┬──────┬──────┬────────
размера L │
1 │ 2
│ 3 │
4 │ 5
│ 6
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
До 2500 │ 2,0 │
3 │ 5
│ 8 │
12 │ 20
Св.
2500 до 4000 │
2,4 │ 4 │
6 │ 10
│ 16 │
24
" 4000 "
8000 │ 3,0 │
5 │ 8
│ 12 │
20 │ 30
" 8000 "
16000 │ 4,0 │
6 │ 10
│ 16 │
24 │ 40
" 16000 "
25000 │ 5,0 │
8 │ 12
│ 20 │
30 │ 50
" 25000 "
40000 │ 6,0 │ 10 │
16 │ 24
│ 40 │
60
" 40000 "
60000 │ 8,0 │ 12 │
20 │ 30
│ 50 │
80
──────────────────────┼──────┼──────┼──────┼──────┼──────┼────────
Значения К │
0,25 │ 0,4 │ 0,6 │
1,0 │ 1,6 │ 2,5
4.5. Допуски
строительных и монтажных работ в табл. 8 и 9 характеризуют точность установки
элементов после проектного закрепления. Точность установки элементов при
временном закреплении в зависимости от способа закрепления следует принимать на
1 - 2 класса выше.
Справочное
ИНФОРМАЦИОННЫЕ
ДАННЫЕ О СООТВЕТСТВИИ
ГОСТ 21779-82 СТ СЭВ 2681-80
Первый абзац
вводной части ГОСТ 21779-82 включает требования вводной части СТ СЭВ 2681-80.
П. 1.1 ГОСТ
21779-82 включает требования п. 1.1 СТ СЭВ 2681-80.
П. 1.2 ГОСТ
21779-82 включает требования п. 1.5 СТ СЭВ 2681-80.
П. 1.3 ГОСТ
21779-82 включает требования пп. 1.7 и 1.9 СТ СЭВ 2681-80.
П. 1.4 ГОСТ
21779-82 включает требования п. 1.8 СТ СЭВ 2681-80.
П. 2.1 ГОСТ
21779-82 включает требования пп. 2.1 и 2.3 СТ СЭВ 2681-80.
Черт. 2 ГОСТ
21779-82 включает черт. 1 СТ СЭВ 2681-80.
Черт. 4 ГОСТ
21779-82 включает черт. 3 СТ СЭВ 2681-80.
П. 2.2 ГОСТ
21779-82 включает требования п. 2.2 СТ СЭВ 2681-80.
Табл. 1 ГОСТ
21779-82 включает табл. 1 информационного Приложения 1 СТ
СЭВ 2681-80.
П. 2.3 ГОСТ
21779-82 включает требования п. 2.4 СТ СЭВ 2681-80.
Табл. 2 ГОСТ
21779-82 включает табл. 1 информационного Приложения 1 СТ
СЭВ 2681-80.
П. 2.4 ГОСТ
21779-82 включает требования пп. 2.5 и 2.7 СТ СЭВ 2681-80.
П. 2.5 ГОСТ
21779-82 включает требования п. 2.6 СТ СЭВ 2681-80.
Табл. 3 ГОСТ
21779-82 включает табл. 1 информационного приложения 1 СТ
СЭВ 2681-80.
П. 2.6 ГОСТ
21779-82 включает требования п. 2.8 СТ СЭВ 2681-80.
Табл. 4 ГОСТ
21779-82 включает табл. 1 информационного приложения 1 СТ
СЭВ 2681-80.
П. 3.1 ГОСТ
21779-82 включает требования п. 3.1 СТ СЭВ 2681-80.
Черт. 5 ГОСТ
21779-82 включает черт. 4 СТ СЭВ 2681-80.
Черт. 6 ГОСТ
21779-82 включает черт. 5 СТ СЭВ 2681-80.
Черт. 8 ГОСТ
21779-82 включает черт. 6 СТ СЭВ 2681-80.
Табл. 5 ГОСТ
21779-82 включает табл. 2 информационного приложения 1 СТ
СЭВ 2681-80.
Табл. 6 ГОСТ
21779-82 включает табл. 2 информационного приложения 1 СТ
СЭВ 2681-80.
Табл. 7 ГОСТ
21779-82 включает табл. 2 информационного приложения 1 СТ
СЭВ 2681-80.
П. 3.8 ГОСТ
21779-82 включает требования п. 3.3 СТ СЭВ 2681-80.
П. 4.1 ГОСТ
21779-82 включает требования п. 1.1 СТ СЭВ 2681-80.
П. 4.2 ГОСТ
21779-82 включает требования п. 4.2 СТ СЭВ 2681-80.
Черт. 11 ГОСТ
21779-82 включает черт. 7 СТ СЭВ 2681-80.
Черт. 12 ГОСТ
21779-82 включает черт. 8 СТ СЭВ 2681-80.
Табл. 8 ГОСТ 21779-82
включает табл. 1 информационного приложения 1 СТ СЭВ
2681-80.
Табл. 9 ГОСТ
21779-82 включает табл. 1 информационного приложения 1 СТ
СЭВ 2681-80.
Справочное
Приложение 2 ГОСТ 21779-82 включает информационное приложение 2 СТ СЭВ 2681-80.
Справочное
ПОЯСНЕНИЯ
ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ
Технологический
допуск - по ГОСТ 21778-81.
Технологическое
предельное отклонение - предельное отклонение геометрического параметра,
устанавливающее точность выполнения соответствующего технологического процесса
или операции.
Класс точности - по
ГОСТ 21778-81.
Условная прямая
(плоскость) - прямая (плоскость), принимаемая за начало отсчета отклонений и
проходящая через заданные точки реального профиля (поверхности) или прилегающая
к реальному профилю (поверхности).
Прилегающая прямая
(плоскость) - по СТ СЭВ 301-76.
Рекомендуемое
Вид допусков и
формулы для вычисления
значения единицы
допуска
┌──────────────┬──────────────┬─────────────────────────────┬────┐
│Характеристика│Вид допуска │ Формула для │Зна-│
│технологичес-
│геометрическо-│ вычисления, мм │че- │
│кого
процесса │го параметра │ │ние │
│или
операции │ │ │аль-│
│ │ │ │фа │
├──────────────┼──────────────┼─────────────────────────────┼────┤
│Изготовление │ Допуск линей-│ __ │
│
│ │ного
размера │i = альфа (0,8 + 0,001\/
L) х│1,0 │
│ │ Допуск прямо-│ i ___ │
│
│ │линейности │
3 _______ 3 / 2
│1,0 │
│ │ Допуск плос-
│х (\/ L + 25 + 0,01 \/ L ),
│ │
│ │костности │ │1,0 │
│ │ Допуск │где L, мм │ │
│ │перпендикуляр-│ │ │
│ │ности │ │0,6 │
│ │ Допуск │ │ │
│ │равенства │ │ │
│ │диагоналей │ │1,0 │
├──────────────┼──────────────┼─────────────────────────────┼────┤
│Разбивка │ Допуск раз- │
i = альфа L, │ │
│ │бивки
точек и │ i │ │
│ │осей в плане │ где L, м │1,0 │
│ │ Допуск пере-
│
│ │
│ │дачи точек │ │ │
│ │и осей по │ │ │
│ │вертикали │ │0,4 │
│ │ Допуск
створ-│
│ │
│ │ности
точек │ │0,25│
│ │ Допуск раз- │ │ │
│ │бивки
высотных│
│ │
│ │отметок │ │0,6 │
│ │ Допуск пере-
│
│ │
│ │дачи высотных
│ │
│
│ │отметок │ │0,25│
│ │ Допуск пер- │ │ │
│ │пендикулярнос-│ │ │
│ │ти
осей │ │0,4 │
├──────────────┼──────────────┼─────────────────────────────┼────┤
│Установка │ Допуск │ __ │
│
│(монтаж) │совмещения │i = альфа (0,8 + 0,001\/ L)
x│ │
│ │ориентиров │
i ___ │1,6 │
│ │ Допуск сим- │
3 _______ 3 / 2 │
│
│ │метричности │х (\/ L + 25 + 0,01 \/ L ), │ │
│ │установки │ │0,6 │
│ │ │где L, мм │ │
└──────────────┴──────────────┴─────────────────────────────┴────┘
ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ
Copyright © www.docstroika.ru, 2013 -
2024
