Утвержден и введен в действие

Постановлением Госстандарта СССР

от 30 июня 1982 г. N 2987



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА



ЭЛЕКТРОБЕЗОПАСНОСТЬ



ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ

ПРИКОСНОВЕНИЯ И ТОКОВ



Occupational safety standards system.

Electric safety. Maximum permissible values of pick-up

voltages and currents



ГОСТ 12.1.038-82



Группа Т58



ОКСТУ 0012



Срок действия

с 1 июля 1983 года

до 1 июля 1993 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Всесоюзным Центральным Советом Профессиональных Союзов.

Исполнители: А.С. Дальнов (руководитель темы); Г.П. Саверский; Н.Л. Неведомский; И.Н. Дорожкин.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1982 N 2987.

3. Периодичность проверки 5 лет.

4. Ссылочные нормативно-технические документы.



─────────────────────────────────────────────┬────────────────────

   Обозначение НТД, на которые дана ссылка       Номер пункта

─────────────────────────────────────────────┼────────────────────

ГОСТ 12.1.019-79                             │1.6



5. Переиздание (ноябрь 1988 г.) с Изменением N 1, утвержденным в декабре 1987 г. (ИУС N 4-88).

6. Проверен в 1987 г. Срок действия продлен до 01.07.1993 (Постановление Госстандарта СССР от 24.12.1987 N 4878).



Настоящий стандарт устанавливает предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека, предназначенные для проектирования способов и средств защиты людей, при взаимодействии их с электроустановками производственного и бытового назначения постоянного и переменного тока частотой 50 и 400 Гц.

Термины, используемые в стандарте, и их пояснения приведены в справочном Приложении.

(Измененная редакция, Изм. N 1).



1. ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ

ПРИКОСНОВЕНИЯ И ТОКОВ



1.1. Предельно допустимые значения напряжений прикосновения и токов установлены для путей тока от одной руки к другой и от руки к ногам.

(Измененная редакция, Изм. N 1).

1.2. Напряжения прикосновения и токи, протекающие через тело человека при нормальном (неаварийном) режиме электроустановки, не должны превышать значений, указанных в табл. 1.



Таблица 1



──────────────────────────────────────────┬───────────┬───────────

                 Род тока                     U, В      I, мА

                                          ├───────────┴───────────

                                                  не более

──────────────────────────────────────────┼───────────┬───────────

Переменный, 50 Гц                         │2,0        │0,3

Переменный, 400 Гц                        │3,0        │0,4

Постоянный                                │8,0        │1,0



Примечания. 1. Напряжения прикосновения и токи приведены при продолжительности воздействий не более 10 мин в сутки и установлены, исходя из реакции ощущения.

2. Напряжения прикосновения и токи для лиц, выполняющих работу в условиях высоких температур (выше 25 °С) и влажности (относительная влажность более 75%), должны быть уменьшены в три раза.



1.3. Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме производственных электроустановок напряжением до 1000 В с глухозаземленной или изолированной нейтралью и выше 1000 В с изолированной нейтралью не должны превышать значений, указанных в табл. 2.



Таблица 2



────────────┬─────────┬──────────────────────────────────────────────────

  Род тока  Норми-        Предельно допустимые значения, не более,

            руемая       при продолжительности воздействия тока t, с

            │величина ├──────┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───

                     │0,01 -│0,1│0,2│0,3│0,4│0,5│0,6│0,7│0,8│0,9│1,0│Св.

                       0,08│                              │1,0

────────────┼─────────┼──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───

Переменный  │U, В     │550   │340│160│135│120│105│95 │85 │75 │70 │60 │20

50 Гц       │I, мА    │650   │400│190│160│140│125│105│90 │75 │65 │50 │6

────────────┼─────────┼──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───

Переменный  │U, В     │650   │500│500│330│250│200│170│140│130│110│100│36

400 Гц      │I, мА                                        │8

────────────┼─────────┼──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───

Постоянный  │U, В     │650   │500│400│350│300│250│240│230│220│210│200│40

            │I, мА                                        │15

────────────┼─────────┼──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───

Выпрямленный│U    , В │650   │500│400│300│270│230│220│210│200│190│180│-

двухполу-   ампл

периодный   │I    , мА│

            ампл

────────────┼─────────┼──────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───

Выпрямленный│U    , В │650   │500│400│300│250│200│190│180│170│160│150│-

однополу-   ампл

периодный   │I    , мА│

            ампл



Примечание. Предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека при продолжительности воздействия более 1 с, приведенные в табл. 2, соответствуют отпускающим (переменным) и неболевым (постоянным) токам.



1.4. Предельно допустимые значения напряжений прикосновения при аварийном режиме производственных электроустановок с частотой тока 50 Гц, напряжением выше 1000 В, с глухим заземлением нейтрали не должны превышать значений, указанных в табл. 3.



Таблица 3



───────────────────────────────┬──────────────────────────────────

 Продолжительность воздействия │  Предельно допустимое значение

             t, с                напряжения прикосновения U, В

───────────────────────────────┼──────────────────────────────────

        До 0,1                 │500

           0,2                 │400

           0,5                 │200

           0,7                 │130

           1,0                 │100

Св. 1,0 до 5,0                 │65



1.5. Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме бытовых электроустановок напряжением до 1000 В и частотой 50 Гц не должны превышать значений, указанных в табл. 4.



Таблица 4



──────────────────────────────────────────┬───────────────────────

    Продолжительность воздействия t, с      Нормируемая величина

                                          ├───────────┬───────────

                                             U, В       I, мА

──────────────────────────────────────────┼───────────┼───────────

От 0,01 до 0,08                           │220        │220

           0,1                            │200        │200

           0,2                            │100        │100

           0,3                            │70         │70

           0,4                            │55         │55

           0,5                            │50         │50

           0,6                            │40         │40

           0,7                            │35         │35

           0,8                            │30         │30

           0,9                            │27         │27

           1,0                            │25         │25

       Св. 1,0                            │12         │2



Примечание. Значения напряжений прикосновения и токов установлены для людей с массой тела от 45 кг.



1.3 - 1.5. (Измененная редакция, Изм. N 1).

1.6. Защиту человека от воздействия напряжений прикосновения и токов обеспечивают конструкция электроустановок, технические способы и средства защиты, организационные и технические мероприятия по ГОСТ 12.1.019-79.



2. КОНТРОЛЬ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ И ТОКОВ



2.1. Для контроля предельно допустимых значений напряжений прикосновения и токов измеряют напряжения и токи в местах, где может произойти замыкание электрической цепи через тело человека. Класс точности измерительных приборов не ниже 2,5.

2.2. При измерении токов и напряжений прикосновения сопротивление тела человека в электрической цепи при частоте 50 Гц должно моделироваться резистором сопротивления:

для табл. 1 - 6,7 кОм;

для табл. 2 при времени воздействия:

до 0,5 с - 0,85 кОм;

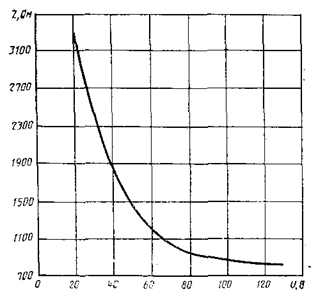

более 0,5 с - сопротивлением, имеющим зависимость от напряжения согласно чертежу;

для табл. 3 - 1 кОм;

для табл. 4 при времени воздействия:

до 1 с - 1 кОм;

более 1 с - 6 кОм.





Отклонение от указанных значений допускается в пределах +/- 10%.

(Измененная редакция, Изм. N 1).

2.3. При измерении напряжений прикосновения и токов сопротивление растеканию тока с ног человека должно моделироваться с помощью квадратной металлической пластины размером 25 х 25 см, которая располагается на поверхности земли (пола) в местах возможного нахождения человека. Нагрузка на металлическую пластину должна создаваться массой не менее 50 кг.

2.4. При измерении напряжений прикосновения и токов в электроустановках должны быть установлены режимы и условия, создающие наибольшие значения напряжений прикосновения и токов, воздействующих на организм человека.











Приложение

справочное



ТЕРМИНЫ И ИХ ПОЯСНЕНИЯ



─────────────────┬────────────────────────────────────────────────

     Термин                         Пояснение

─────────────────┼────────────────────────────────────────────────

 Напряжение      │ По ГОСТ 12.1.009-76

прикосновения

 Аварийный режим │ Работа неисправной электроустановки,

электроустановки │при которой могут возникнуть опасные ситуации,

                 приводящие к электротравмированию людей,

                 взаимодействующих с электроустановкой

 Бытовые         │ Электроустановки, используемые в жилых,

электроустановки │коммунальных и общественных зданиях всех типов,

                 │например, в кинотеатрах, кино, клубах, школах,

                 │детских садах, магазинах, больницах и т.п.,

                 │с которыми могут взаимодействовать как

                 │взрослые, так и дети

 Отпускающий ток │ Электрический ток, не вызывающий при

                 │прохождении через тело человека непреодолимых

                 │судорожных сокращений мышц руки, в которой

                 │зажат проводник



(Измененная редакция, Изм. N 1).
