Введен в действие

Постановлением Госстандарта СССР

от 21 января 1983 г. N 296



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ШАРНИРЫ



ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



Joints. Types and basic dimensions



ГОСТ 25603-83

(СТ СЭВ 599-77)



Группа Г24



ОКП 39 2659



Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. N 296 срок введения установлен с 01.01.1984.

Переиздание. Июль 1986 г.



1. Настоящий стандарт распространяется на шарниры к торцовым ключам с наружными и внутренними присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

2. Шарниры должны изготовляться типов:

А - простой;

Б - карданный;

В - шаровой.

3. Основные размеры шарниров должны соответствовать указанным на черт. 1 - 3 и в таблице.

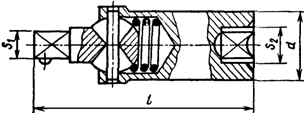

ТИП А





Черт. 1



ТИП Б





Черт. 2



ТИП В





Черт. 3



Примечание. Черт. 1 - 3 не определяют конструкции шарниров.



───────────┬─────────────┬────┬─────────────────────┬──────┬──────

Обозначение│Применяемость│Типы│   Размер стороны    │  d   │  l

 шарниров  │             │    │ присоединительного  │      │

           │             │    │    квадрата, мм     │      │

           │             │    ├─────────┬───────────┼──────┴──────

           │             │    │наружного│внутреннего│мм, не более

           │             │    │   S     │     S     │

           │             │    │    1    │      2    │

───────────┼─────────────┼────┼─────────┼───────────┼──────┬──────

6910-0353  │             │ А  │   6,3   │    6,3    │  16  │  40

───────────┼─────────────┼────┤         │           │      │

6910-0354  │             │ Б  │         │           │      │

───────────┼─────────────┼────┤         │           │      │

6910-0355  │             │ В  │         │           │      │

───────────┼─────────────┼────┼─────────┼───────────┼──────┼──────

6910-0356  │             │ А  │  10,0   │   10,0    │  20  │  56

───────────┼─────────────┼────┤         │           │      │

6910-0357  │             │ Б  │         │           │      │

───────────┼─────────────┼────┤         │           │      │

6910-0358  │             │ В  │         │           │      │

───────────┼─────────────┼────┼─────────┼───────────┼──────┼──────

6910-0359  │             │ А  │  12,5   │   12,5    │  25  │  80

───────────┼─────────────┼────┤         │           │      │

6910-0361  │             │ Б  │         │           │      │

───────────┼─────────────┼────┤         │           │      │

6910-0362  │             │ В  │         │           │      │

───────────┼─────────────┼────┼─────────┼───────────┼──────┼──────

6910-0363  │             │ А  │  20,0   │   20,0    │  36  │ 112

───────────┼─────────────┼────┤         │           │      │

6910-0364  │             │ Б  │         │           │      │

───────────┼─────────────┼────┤         │           │      │

6910-0365  │             │ В  │         │           │      │



Пример условного обозначения шарнира типа А с размером присоединительного наружного квадрата  = 12,5 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:



Шарнир 6910-0359 1 Х9 ГОСТ 25603-83



4. Технические условия - по ГОСТ 25605-83.
