Утвержден и введен в
действие
Постановлением
Госстроя СССР
от 14 ноября 1985
г. N 192
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ
ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
Wooden windows and balcony
doors of triple glazing
for dwelling and
public buildings.
Types, structure and
dimensions
ГОСТ 16289-86
Группа Ж32
ОКП 53 6133
Дата введения
1 января 1987 года
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. Разработан и
внесен Государственным комитетом по гражданскому строительству и архитектуре
при Госстрое СССР.
Разработчики: И.В.
Строков (руководитель темы); Б.А. Филозофович; И.С. Посельская; Г.Г. Коваленко; Н.Н. Цаплев,
канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В.
Шведов.
2. Утвержден и
введен в действие Постановлением Государственного комитета СССР по делам
строительства от 14.11.1985 N 192.
3. Взамен ГОСТ
16289-80.
4. Ссылочные
нормативно-технические документы
───────────────┬───────────────┬───────────────┬──────────────────
Обозначение
│ Номер пункта, │
Обозначение │ Номер пункта,
НТД,
на который│
приложения │НТД, на
который│ приложения
дана ссылка │ │ дана ссылка │
───────────────┼───────────────┼───────────────┼──────────────────
ГОСТ
111-90 │2.7 │ГОСТ 5088-78 │2.6, Приложение 3
ГОСТ
538-88 │Приложение 3 │ГОСТ 5090-86 │2.5, Приложение 3
ГОСТ
1145-80 │Приложение 6 │ГОСТ 5091-78 │Приложение 3
ГОСТ
2697-83 │2.2 │ГОСТ 8242-88 │2.2
ГОСТ
4598-86 │2.2 │ГОСТ 10174-90 │2.8
ГОСТ
5087-80 │Приложение 3 │ГОСТ 23166-78 │2.1, Приложение 3
5. Переиздание.
Июнь 1992 г.
Настоящий стандарт
распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые
для жилых и общественных зданий, а также для вспомогательных зданий и помещений
предприятий различных отраслей народного хозяйства.
1. ОСНОВНЫЕ
РАЗМЕРЫ И МАРКИ
1.1. Окна и
балконные двери изготовляют по настоящему стандарту с раздельноспаренными
переплетами и дверными полотнами.
1.2. Габаритные
размеры окон и балконных дверей и размеры проемов для них должны
соответствовать: для жилых зданий - указанным на черт.
1 и в Приложении 1; для общественных зданий - указанным на черт. 2 и в Приложении
2.
Типы и габаритные
размеры окон
и балконных дверей
жилых зданий
Окна
Балконные двери
Типы и габаритные
размеры окон
и балконных дверей
общественных зданий
Окна
Балконные двери
Примечания к черт. 1 и 2. 1. Схемы изделий изображены со стороны
фасада.
2. Цифры над
схемами изделий обозначают размеры проемов в модулях.
Окна и балконные
двери, приведенные на черт. 1, допускается применять и
для общественных зданий.
1.3. Окна размерами
9 - 13,5; 12 - 13,5; 15 - 3,5; 18 - 13,5 и 21 - 13,5 модулей
(модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича
лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм
больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно
размерами 15 - 16 модулей - шириной на 70 мм меньше указанной на черт. 1, при
этом маркировку изменяют соответственно на 9 - 14; 12 - 14; 15 - 14; 18
- 14; 21 - 14 и 15 - 5.
1.4. По требованию
потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны
изготовляться также и левыми, а многостворные окна с
несимметричным рисунком - в негативном изображении.
1.5. Устанавливают
следующую структуру условного обозначения (марки) окон и балконных дверей:
Х Х Х - Х Х Х
│ │ │ │ │ │
│ │ │ │ │ └─── Обозначение настоящего стандарта
│ │ │ │ └────── Буквы, означающие: А, В и Г - варианты
│ │ │ │ рисунков одного размера;
│ │ │ │ Н - окно в негативном изображении;
│ │ │ │ Л - левое окно или левую балконную
│ │ │ │ дверь
│ │ │ └────────── Ширина проема, дм
│ │ └────────────── Высота проема, дм
│ └────────────────── Тип изделия: РС - с раздельноспаренными
│ переплетами и дверными полотнами
└───────────────────── Вид изделия: О - окно; Б - балконная
дверь
Примеры условных
обозначений
Окно правое типа РС
для проема высотой 15 и шириной 9 дм:
ОРС15-9 ГОСТ
16289-86
То же, левое:
ОРС15-9Л ГОСТ
16289-86
Окно типа РС для
проема высотой 15 и шириной 13,5 дм, с форточной
створкой:
ОРС15-13,5 ГОСТ
16289-86
То же, для проема
высотой 18 и шириной 18 дм, с несимметричным рисунком
(вариант В):
ОРС18-18В ГОСТ
16289-86
То же, в негативном
изображении:
ОРС18-18ВН ГОСТ
16289-86
Дверь балконная
правая типа РС для проема высотой 22 и шириной 7,5 дм:
БРС22-7,5 ГОСТ 16289-86
То же, левая:
БРС22-7,5 Л ГОСТ
16289-86
2.
ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и
балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и
настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2.
Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых
зданий должны соответствовать указанным на черт. 3 -
6, размеры сечений - на черт. 7 - 15; для общественных зданий - на черт. 16 -
22, размеры сечений - на черт. 23 - 32.

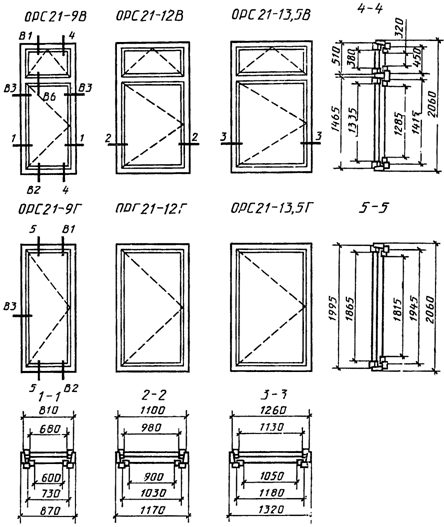

Конструкция, форма,
основные размеры и марки
окон и балконных
дверей жилых зданий
Черт. 4
Черт. 5
Сечения по
притворам окон и балконных
дверей жилых зданий
-
профили сечения коробок;
-
профили сечения створок
─────────────┬──────────┬──────────┬──────────┬───────────────────
Сечение │
а │ б
│ в │
Деталь
─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────
А1 │
55 │ 115
│ 85 │
1 │ 5
│ 9
Б1 │
65 │ 125
│ 95 │
2 │ 6
│ 10
Примечание.
Допускается размеры раскладки по стеклу уменьшать на 1 мм.
1 - уплотняющие
прокладки; 2 - отверстие
диаметром 10 мм для
отвода воды
─────────────┬──────────┬──────────┬──────────┬───────────────────
Сечение │
а │ б
│ в │
Деталь
─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────
А2 │
55 │ 110
│ 90 │
3 │ 7
│ 11
Б2 │
65 │ 120
│ 100 │
4 │ 8
│ 12
Примечание. Вариант
отлива из алюминия см. черт. 10.
Черт. 8
─────────────┬──────────┬──────────┬──────────┬───────────────────
Сечение │
а │ б
│ в │
Деталь
─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────
А3
│ 55 │
125 │ 85
│ 1 │
5 │ 9
Б3
│ 65 │
135 │ 95
│ 2 │
6 │ 10
Черт. 9
──────────┬──────┬──────┬──────┬──────────────────────────────────
Сечение │ а
│ б │ в
│ Деталь
──────────┼──────┼──────┼──────┼─────┬─────┬─────┬─────┬─────┬────
А4 │
55 │ 165 │ 115 │
1 │ 5
│ 9 │
3 │ 7
│ 11
Б4 │
65 │ 185 │ 135 │
2 │ 6
│ 10 │ 4
│ 8 │ 12
─────────────┬──────────┬──────────┬──────────┬───────────────────
Сечение │
а │ б
│ в │
Деталь
─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────
А5
│ 55 │
190 │ 130
│ 1 │
5 │ 9
Б5
│ 65 │
210 │ 150
│ 2 │
6 │ 10
Черт. 11
Черт. 12
1 - твердая ДВП толщиной 3,2 - 4 мм по ГОСТ 4598;
2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598;
3 - пергамин по
ГОСТ 2697;
4 - обшивка типа
О-2 по ГОСТ 8242; 5 - раскладка
Черт. 13
Черт. 14
Конструкция, форма,
основные размеры и марки
окон и балконных
дверей общественных зданий
Черт. 17
Черт. 18
Черт. 19
Черт. 20
Черт. 21
Сечения по
притворам окон и балконных
дверей общественных
зданий
1 - уплотняющие
прокладки;
2 - отверстие
диаметром 10 мм для отвода воды
Черт. 24
Черт. 25
─────────────┬──────────┬──────────┬──────────┬─────────┬─────────
Сечение │
а │ б
│ в │
г │ Деталь
─────────────┼──────────┼──────────┼──────────┼─────────┼─────────
В4 │
210 │ 5
│ 30 │
124 │ К14
В5
│ 220 │
15 │ 40
│ 134 │
К15
Примечание. Петля
для сечения В5.
Черт. 26
Черт. 27
Примечание.
Заполнение полотен см. черт. 29.
Черт. 28
1 - твердая ДВП
марки Т группы А толщиной 3,2 - 4 мм
по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598;
3 - пергамин по
ГОСТ 2697; 4 - обшивка типа О-2
по ГОСТ 8242; 5 -
раскладка
Черт. 29
Черт. 30
Черт. 31
1 - нащельник
2.3. Размеры на
общих видах окон и балконных дверей даны в свету, по наружным сторонам створок,
форточек, фрамуг и полотен дверей и по наружным сторонам коробок.
На чертежах,
приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и
изделий в миллиметрах.
2.4. Для отвода
дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими
створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм,
располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а
под форточными и узкими створками - одно отверстие посередине створок.
2.5.
Наружные створки окон и наружные полотна балконных дверей должны быть оснащены
врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по
ГОСТ 5090.
2.6.
Наружные створки окон и наружные полотна балконных дверей должны быть навешены
на врезные петли с вынимающимися стержнями по ГОСТ 5088.
Внутренние створки
окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и
шириной более 900 мм, а также полотна балконных дверей должны быть навешены на
три петли.
2.7. Для
остекления окон и балконных дверей жилых зданий следует применять стекло по
ГОСТ 111 толщиной 2,5 - 3 мм, а для общественных зданий - толщиной 3 - 4 мм.
Толщину стекла
уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе
строительства и указывают в заказе на изделия.
2.8. Места
расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах
окон и балконных дверей указаны на чертежах сечений.
2.9. По требованию
потребителей по периметру коробок окон и балконных дверей на торцевых и боковых
поверхностях допускаются продольные пазы различного профиля, заполняемые
деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с
другом.
2.10. Для
обеспечения возможности оборудования окон и балконных дверей общественных
зданий фрамужными приборами рычажного типа допускается увеличивать толщину
верхних и вертикальных брусков коробок и импостов на 20 мм без изменения
габаритов изделий.
2.11. По
согласованию изготовителя с потребителем допускается изготовление балконных
дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае
высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.
2.12. Расположение
приборов в окнах и балконных дверях (примеры) приведено в Приложении 3;
спецификация стекол для окон и балконных дверей жилых зданий приведена в
Приложении 4; спецификация стекол для окон и балконных дверей общественных
зданий приведена в Приложении 5; фрамужный соединитель и ручка-упор приведены в
Приложении 6.
Приложение
1
Справочное
ГАБАРИТЫ
ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
В НАРУЖНЫХ СТЕНАХ
ЖИЛЫХ ЗДАНИЙ
Примечание. Размеры
ширины проемов указаны для стен из панелей и модульного кирпича.
Приложение
2
Справочное
ГАБАРИТЫ
ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
В НАРУЖНЫХ СТЕНАХ
ОБЩЕСТВЕННЫХ ЗДАНИЙ
Примечание. Размеры
ширины проемов указаны для стен из панелей и модульного кирпича.
Приложение
3
Рекомендуемое
РАСПОЛОЖЕНИЕ
ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
(ПРИМЕРЫ)
1 - петля ПВ1-100Л
для внутренних створок, ПВ2-100-1
для наружных
створок; 2 - петля ПВ3-1 для спаривания;
3 - петля ПВ1-80П
для внутренних створок, ПВ2-75-1
для
наружных створок; 4 - завертка ЗР2-1 для внутренних
створок, ЗР2-2 для
наружных створок со съемной ручкой;
5 - стяжка СТ
1 - петля ПВ1-100П
для внутренних, ПВ2-100-1 для наружных
створок; 2 - петля
ПВ3-1 для спаривания; 3 - петля ПВ2-100-2
для наружных и
внутренних фрамуг; 4 - завертка ЗР2-1
для внутренних
створок; ЗР2-2 для наружных створок
со съемной ручкой;
5 - прибор фрамужный ПФ2;
6 - петля ПВ3-2 для
спаривания; 7 - фрамужный соединитель;
8 - стяжка СТ; 9 - ручка РС80; 10 - фиксатор ФК1
Примечания к черт. 1 и 2. 1. Приборы для окон и балконных дверей должны
соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.
2. Наружные створки
должны навешиваться на петли типов ПВ2 с вынимающимися
стержнями.
3. Завертки
показаны в открытом положении.
4. Ручки РС80
устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм
от порога.
5. Фрамужный прибор
показан условно.
6. Стяжки СТ располагают на створках со стороны помещения.
7. Угольники
устанавливают в соответствии с п. 2.13 ГОСТ 23166.
8. Фиксаторы
устанавливают на узкие створки окон жилых и общественных зданий.
Приложение
4
Справочное
И БАЛКОННЫХ ДВЕРЕЙ
ЖИЛЫХ ЗДАНИЙ
──────────────┬───────────────────────────────────────────────────
Марка
│ Размер,
мм
├─────────────────────────┬─────────────────────────
│ внутренний │ наружный
├────────┬────────┬───────┼────────┬────────┬───────
│ Высота │ Ширина
│ Кол. │ Высота │
Ширина │ Кол.
──────────────┼────────┼────────┼───────┼────────┼────────┼───────
ОРС6-9 │
400 │ 715
│ 2 │
350 │ 635
│ 1
──────────────┤
├────────┤ │
├────────┤
ОРС6-12 │ │
585 │ │ │
515 │
│
├────────┤ │
├────────┤
│ │ 315
│ │ │
245 │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС9-9 │
700 │ 715
│ │ 650
│ 635 │
──────────────┤
├────────┤ │
├────────┤
ОРС9-12 │ │
585 │ │ │
515 │
│
├────────┤ │
├────────┤
│ │
315 │ │ │
245 │
──────────────┤
├────────┤ │
├────────┤
ОРС9-13,5 │ │
735 │ │ │
665 │
│
├────────┤ │
├────────┤
│ │
315 │ │ │
245 │
──────────────┤
├────────┤ │
├────────┤
ОРС9-15 │ │
885 │ │ │
815 │
│
├────────┤ │
├────────┤
│ │
315 │ │ │
245 │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС12-9 │
535 │ 715
│ │ 485
│ 635 │
├────────┤ │
├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС12-12 │ 1000 │
585 │ │
950 │ 515
│
├────────┼────────┤ ├────────┼────────┤
│ 535
│ 315 │
│ 485 │
245 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС12-13,5 │ 1000 │
735 │ │
950 │ 665
│
├────────┼────────┤ ├────────┼────────┤
│ 535
│ 315 │
│ 485 │
245 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС12-15 │ 1000 │
885 │ │
950 │ 815
│
├────────┼────────┤ ├────────┼────────┤
│ 535
│ 315 │
│ 485 │
245 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС15-6 │
835 │ 415
│ │ 785 │ 335
│
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС15-9 │
835 │ 715
│ │ 785
│ 635 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┤ │
├────────┤ │
ОРС15-9А │ 1300 │ │ │ 1250 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС15-12 │ 1300 │
585 │ │ 1250 │
515 │
├────────┼────────┤ ├────────┼────────┤
│ 835
│ 315 │
│ 785 │
245 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС15-13,5 │ 1300 │
735 │ │ 1250 │
665 │
├────────┼────────┤ ├────────┼────────┤
│ 835
│ 315 │
│ 785 │
245 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС15-18
│ 1300 │
755 │ │ 1250 │
685 │
│
├────────┤ │
├────────┤
├────────┤ │ ├────────┤ │
│ 835
│ 315 │
│ 785 │
245 │
├────────┤ │
├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┼───────┼────────┼────────┼───────
ОРС15-21 │ 1300 │
685 │ 4
│ 1250 │ 615
│ 2
├────────┼────────┼───────┼────────┼────────┼───────
│ 835
│ 315 │
2 │ 785
│ 245 │
1
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤ ├────────┼────────┤
ОРС18-9 │
995 │ 695
│ │ 945
│ 615 │
├────────┤ │ ├────────┤ │
│ 465
│ │ │
415 │ │
──────────────┼────────┤ │
├────────┼────────┤
ОРС18-9А │ 1580 │ │ │ 1530 │
625 │
──────────────┤ │ │ │ │ │
├────────┼────────┤ ├────────┼────────┤
ОРС18-13,5 │
995 │ 315
│ │ 945
│ 245 │
├────────┤ │
├────────┤ │
│ 465
│ │ │
415 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС15-15 │ 1300 │
885 │ │ 1250 │
815 │
├────────┼────────┤
├────────┼────────┤
│ 835
│ 315 │
│ 785 │
245 │
├────────┤ │ ├────────┤ │
│ 365
│ │ │
315 │ │
──────────────┼────────┼────────┤ ├────────┼────────┤
ОРС18-15 │ 1580 │
845 │ │ 1530 │
775 │
├────────┼────────┤ ├────────┼────────┤
│ 995
│ 315 │
│ 945 │
245 │
├────────┤ │ ├────────┤ │
│ 465
│ │ │
415 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
БРС22-7,5 │ 1300 │
545 │ │ 1250 │
465 │
──────────────┤
├────────┤ │
├────────┤
БРС22-9 │
│ 695 │
│ │ 615
│
──────────────┼────────┼────────┤
├────────┼────────┤
БРС24-7,5 │ 1580 │
545 │ │ 1530 │
465 │
──────────────┤
├────────┤ │
├────────┤
БРС24-9 │ │
695 │ │ │
615 │
Приложение
5
Справочное
И БАЛКОННЫХ ДВЕРЕЙ
ОБЩЕСТВЕННЫХ ЗДАНИЙ
──────────────┬───────────────────────────────────────────────────
Марка
│ Размер,
мм
├─────────────────────────┬─────────────────────────
│ внутренний │ наружный
├────────┬────────┬───────┼────────┬────────┬───────
│ Высота │ Ширина
│ Кол. │ Высота │
Ширина │ Кол.
──────────────┼────────┼────────┼───────┼────────┼────────┼───────
ОРС12-9В │
980 │ 695
│ 2 │
930 │ 615
│ 1
──────────────┤
├────────┤ │
├────────┤
ОРС12-12В │ │ 995
│ │ │ 915
│
──────────────┤
├────────┤ │
├────────┤
ОРС12-13,5В │ │
1145 │ │ │
1065 │
──────────────┤
├────────┤ │
├────────┤
ОРС12-15В │ │ 775
│ │ │ 705
│
│ ├────────┤ │
├────────┤
│ │ 385
│ │ │ 315
│
──────────────┤
├────────┤ │
├────────┤
ОРС12-18В │ │ 995
│ │ │ 925
│
│
├────────┤ │
├────────┤
│ │ 465
│ │ │ 395
│
──────────────┤
├────────┤ │
├────────┤
ОРС12-21В │ │
1195 │ │ │
1125 │
│
├────────┤ │ ├────────┤
│ │ 565
│ │ │ 495
│
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-9В │
1050 │ 695
│ │ 1000
│ 615 │
├────────┤ │ ├────────┤ │
│
395 │ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-12В │
1050 │ 995
│ │ 1000
│ 915 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-13,5В │
1050 │ 1145
│ │ 1000
│ 1065 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-15В │
1580 │ 385
│ │ 1530
│ 315 │
├────────┼────────┤ ├────────┼────────┤
│ 1050
│ 775 │
│ 1000 │
705 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-18В │
1580 │ 465
│ │ 1530
│ 395 │
├────────┼────────┤ ├────────┼────────┤
│ 1050
│ 995 │
│ 1000 │
925 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-21В │
1580 │ 565
│ │ 1530
│ 495 │
├────────┼────────┤ ├────────┼────────┤
│ 1050
│ 1195 │
│ 1000 │
1125 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-24В │
1580 │ 1030
│ │ 1530
│ 960 │
├────────┤ │ ├────────┤ │
│ 1050 │
│ │ 1000
│ │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-9Г │
1580 │ 695
│ │ 1530
│ 615 │
──────────────┤
├────────┤
├────────┼────────┤
ОРС18-27В │ │
1180 │ │
1530 │ 1110
│
├────────┤ │ ├────────┤ │
│ 1050
│ │ │
1000 │ │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС18-12Г │
1580 │ 995
│ │ 1530 │ 915
│
──────────────┤
├────────┤ │
├────────┤
ОРС18-13,5Г │ │
1145 │ │ │
1065 │
──────────────┤
├────────┤ │
├────────┤
ОРС18-15Г │ │ 775
│ │ │ 705
│
│
├────────┤ │
├────────┤
│ │ 385
│ │ │ 315
│
──────────────┤
├────────┤ │
├────────┤
ОРС18-18Г │ │ 995
│ │ │ 925
│
│ ├────────┤ │
├────────┤
│ │ 465
│ │ │ 395
│
──────────────┤
├────────┤ │
├────────┤
ОРС18-21Г │ │
1195 │ │ │
1125 │
│
├────────┤ │
├────────┤
│ │ 565
│ │ │ 495
│
──────────────┤
├────────┼───────┤
├────────┼───────
ОРС18-24Г │ │
1030 │ 4
│ │ 960
│ 2
──────────────┤
├────────┼───────┤ ├────────┼───────
ОРС18-27Г │ │
1175 │ 2
│ │ 1105
│ 1
│
├────────┼───────┤
├────────┼───────
│ │ 525
│ 4 │ │ 455
│ 2
──────────────┼────────┼────────┼───────┼────────┼────────┼───────
ОРС21-9В │
1350 │ 695
│ 2 │
1300 │ 615
│ 1
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤ ├────────┼────────┤
ОРС21-12В │
1350 │ 995
│ │ 1300
│ 915 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-13,5В │
1350 │ 1145
│ │ 1300
│ 1065 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-15В │
1880 │ 385
│ │ 1830
│ 315 │
├────────┼────────┤ ├────────┼────────┤
│ 1350
│ 775 │
│ 1300 │
705 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-18В │
1880 │ 465
│ │ 1830
│ 395 │
├────────┼────────┤ ├────────┼────────┤
│ 1350
│ 995 │
│ 1300 │
925 │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-9Г │
1880 │ 695
│ │ 1830
│ 615 │
──────────────┤
├────────┤ ├────────┼────────┤
ОРС21-21В │ │ 565
│ │ 1830
│ 495 │
├────────┼────────┤ ├────────┼────────┤
│ 1350
│ 1195 │
│ 1300 │
1125 │
├────────┤ │
├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-24В │
1880 │ 1030
│ │ 1830
│ 960 │
├────────┤ │ ├────────┤ │
│ 1350
│ │ │
1300 │ │
├────────┤ │ ├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-27В │
1880 │ 1180
│ │ 1830
│ 1110 │
├────────┤ │ ├────────┤ │
│ 1350
│ │ │
1300 │ │
├────────┤ │ ├────────┤ │
│
395 │ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
ОРС21-12Г │
1880 │ 995
│ │ 1830
│ 915 │
──────────────┤
├────────┤ │
├────────┤
ОРС21-13,5Г │ │ 1145
│ │ │
1065 │
──────────────┤
├────────┤ │
├────────┤
ОРС21-15Г │ │ 775
│ │ │ 705
│
│
├────────┤ │
├────────┤
│ │ 385
│ │ │ 315
│
──────────────┤
├────────┤ │
├────────┤
ОРС21-18Г │ │ 995
│ │ │ 925
│
│
├────────┤ │
├────────┤
│ │ 465
│ │ │ 395 │
──────────────┤
├────────┤ │
├────────┤
ОРС21-21Г │ │
1195 │ │ │
1125 │
│
├────────┤ │
├────────┤
│ │ 565
│ │ │ 495
│
──────────────┤
├────────┼───────┤ ├────────┼───────
ОРС21-24Г │ │
1030 │ 4
│ │ 960
│ 2
──────────────┤
├────────┼───────┤
├────────┼───────
ОРС21-27Г │ │
1175 │ 2
│ │ 1105
│ 1
│
├────────┼───────┤
├────────┼───────
│ │ 525
│ 4 │ │ 455
│ 2
──────────────┼────────┼────────┼───────┼────────┼────────┤
БРС28-9 │
1350 │ 695
│ 2 │
1300 │ 615
│
├────────┤ │
├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┤
├────────┼────────┤
БРС28-12 │
1350 │ 995
│ │ 1300
│ 915 │
├────────┤ │
├────────┤ │
│ 395
│ │ │
335 │ │
──────────────┼────────┼────────┼───────┼────────┼────────┤
БРС28-18 │
1350 │ 750
│ 4 │
1300 │ 735
│
│ │ │ │ ├────────┤
│ │ │ │ │ 685
│
├────────┤ │ ├────────┼────────┤
│ 395
│ │ │
335 │ 735
│
│ │ │ │
├────────┤
│ │ │ │ │ 685
│
Приложение
6
Справочное
1 - ограничитель; 2
- соединитель
Черт. 1
РУЧКА-УПОР
Шурупы 1-3 х 25 по
ГОСТ 1145 (2 шт.).
Черт. 2
ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ
Copyright © www.docstroika.ru, 2013 -
2024
