Утвержден и введен в действие

Постановлением Госстандарта СССР

от 28 ноября 1985 г. N 3755



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ



ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ

НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ



Unified system for technological documentation.

Forms and rules of making documents on technical control



ГОСТ 3.1502-85



Группа Т53



ОКСТУ 0003



Взамен

ГОСТ 3.1502-74



Разработан Государственным комитетом СССР по стандартам.

Исполнители: В.Ф. Курочкин, канд. техн. наук; Б.С. Мендриков; Е.А. Лобода; А.Ю. Шабурин.

Внесен Государственным комитетом СССР по стандартам.

Начальник Управления машиностроения Л.Л. Акинфиев.

Постановлением Государственного комитета СССР по стандартам от 28 ноября 1985 г. N 3755 срок введения установлен с 01.01.1987.



Настоящий стандарт устанавливает формы и правила оформления следующих технологических документов (далее - документов), разрабатываемых с применением различных методов проектирования, на технологические процессы (ТП) и операции технического контроля, применяемых при изготовлении или ремонте изделий и их составных частей: ведомость операций (ВОП); операционная карта (ОК).



ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ

НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ



1. ВОП технического контроля используется для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов, технологических режимов и данных о технологической оснастке и норм времени, в случае наличия в ТП большого количества операций технического контроля, удобства и рациональности применения данного вида документа на рабочих местах.

2. ВОП должна применяться совместно с МК или КТП.

3. ВОП следует выполнять на формах 1 и 1а в соответствии с требованиями табл. 1.



Таблица 1



─────┬────────────┬──────────────────────────────────────────┬──────┬──────

Номер│Наименование│          Содержание информации           │Размер│Коли-

графы│ (условное  │                                          │графы,│чество

     │обозначение)│                                          │  мм  │знаков

     │   графы    │                                          │      │

─────┼────────────┼──────────────────────────────────────────┼──────┼──────

  1  │     -      │ Обозначение служебного символа           │  13  │  5

     │            │и порядковый номер строки, например,      │      │

     │            │М01; Б02                                  │      │

  2  │     -      │ Краткая форма записи наименования марки  │ 234  │  90

     │            │материала по ГОСТ 3.1104-81.              │      │

     │            │ Примечание. Для сборочных единиц графа   │      │

     │            │не заполняется.                           │      │

     │            │                                          │      │

  3  │ Цех        │ Номер (код) цеха, в котором выполняется  │ 10,4 │  4

     │            │операция                                  │      │

  4  │ Уч.        │ Номер (код) участка в конвейере, поточной│ 10,4 │  4

     │            │линии и т.д.                              │      │

  5  │ РМ         │ Номер (код) рабочего места               │ 10,4 │  4

  6  │ Опер.      │ Номер операции в технологической         │  13  │  5

     │            │последовательности                        │      │

  7  │ Код,       │ Код операции по Общесоюзному             │ 75,4 │  29

     │наименование│классификатору технологических операций,  │      │

     │операции    │наименование операции.                    │      │

     │            │ Примечание. Допускается код операции     │      │

     │            │не указывать.                             │      │

     │            │                                          │      │

  8  │ Обозначение│ Обозначение документов, инструкций по    │153,4 │  59

     │документа   │охране труда, применяемых при выполнении  │      │

     │            │данной операции. Состав документов        │      │

     │            │следует указывать через разделительный    │      │

     │            │знак ";", с возможностью переноса         │      │

     │            │информации на последующие строки          │      │

  9  │ Код,       │ Код оборудования по классификатору,      │ 234  │  90

     │наименование│краткое наименование оборудования, его    │      │

     │оборудования│инвентарный номер. Информацию следует     │      │

     │            │указывать через разделительный знак ";".  │      │

     │            │ Допускается взамен краткого наименования │      │

     │            │оборудования указывать его модель.        │      │

     │            │ Допускается не указывать инвентарный     │      │

     │            │номер                                     │      │

 10  │ Т          │ Суммарное основное время на операцию     │ 20,8 │  8

     │  о         │                                          │      │

     │            │                                          │      │

 11  │ Т          │ Суммарное вспомогательное время          │ 18,2 │  7

     │  в         │на операцию                               │      │

 12  │ Контроли-  │ Параметры, по которым идет технический   │  65  │  25

     │руемые      │контроль                                  │      │

     │параметры   │                                          │      │

 13  │ Код средств│ Код, обозначение средств технологического│  65  │  25

     │ТО          │оснащения (ТО) по классификатору и НТД    │      │

 14  │ Наименова- │ Краткое наименование средств             │ 104  │  40

     │ние средств │технологического оснащения                │      │

     │ТО          │                                          │      │

 15  │ Объем и ПК │ Объем контроля (в шт.; %) и периодичность│ 20,8 │  8

     │            │контроля (ПК) (в час; в смену и т.д.)     │      │

 16  │ Т /Т       │ Основное или вспомогательное время       │ 18,2 │  7

     │  о  в      │на переход <*>                            │      │

 17  │     -      │ Резервная графа. Заполняется информацией │ 104  │  40

     │            │на усмотрение разработчика                │      │

 18  │ Наименова- │ Наименование операции                    │ 143  │  55

     │ние операции│                                          │      │

 19  │ Наименова- │ См. правила заполнения графы 2           │124,8 │  48

     │ние, марка  │                                          │      │

     │материала   │                                          │      │

 20  │ МД         │ Масса контролируемой детали (сборочной   │ 18,2 │  7

     │            │единицы, изделия) по конструкторской      │      │

     │            │документации                              │      │

 21  │ Наименова- │ См. правила заполнения графы 9           │ 104  │  40

     │ние оборудо-│                                          │      │

     │вания       │                                          │      │

 22  │ Обознач.   │ Обозначение инструкции по охране труда   │  39  │  15

     │ИОТ         │                                          │      │



--------------------------------

<*> Допускается не заполнять графу при наличии соответствующего НТД.



Примечания. 1. В графе "Количество знаков" указано количество знаков, соответствующее ширине данной графы. Наибольшее количество знаков, вносимых в графы, на один знак меньше количества знаков, указанных в табл. 2.

2. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.



4. ОК следует выполнять на формах 2 и 2а в соответствии с требованиями табл. 1.

5. Размеры граф форм документов следует выбирать из табл. 1 исходя из шага печатающих устройств - 2,6 мм и интервала - 4,25 мм.

6. Разделение граф форм - по ГОСТ 3.1118-82.

7. Общие требования к формам, бланкам и документам - по ГОСТ 3.1104-81.

8. При автоматизированном проектировании ТП (операций) допускается выполнять формы документов с размерами, учитывающими наибольшее количество знаков, соответствующих алфавитно-цифровых печатающих устройств. Ширину формата следует изменять за счет размеров граф указанных в табл. 2.



Таблица 2



────────────────┬─────────────────┬────────────────────────────────────────

  Наименование  │   Номера форм   │   Графы форм документов, изменяемых

   документа    │   документов    │ при автоматизированном проектировании

────────────────┼─────────────────┼────────────────────────────────────────

      ВОП       │     1 и 1а      │              2, 8, 9, 14

      ОК        │     2 и 2а      │              12, 18, 21



9. Формам документов, предназначенным для автоматизированного проектирования, присваиваются номера соответствующих форм, предназначенных для ручного проектирования.

10. Бланкам форм документов, применяемым в условиях САПР, присваиваются номера соответствующих форм, предназначенных для ручного проектирования с обязательным добавлением аббревиатуры "САПР", например, "Форма 1 САПР".

11. Для описания ТП, операций и переходов технического контроля используется способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ.

12. Правила и порядок применения служебных символов "М", "А", "Б", "О", "Т" по ГОСТ 3.1118-82.

13. Простановка конкретных данных по выбранным значениям параметров технологических режимов и данных по трудозатратам осуществляется разработчиком документов после текстового описания содержания операции (перехода) в строке со служебным символом "Р", выполняемой в соответствии с табл. 1.

14. При описании операций технического контроля следует применять полную или краткую форму записи содержания переходов.

15. Полную форму записи следует выполнять на всю длину строки с включением граф "Объем и ПК" и , с возможностью переноса информации на последующие строки.

Данные по применяемым средствам измерений следует записывать всегда с новой строки.

16. Краткую форму записи следует применять только при проверке контролируемых размеров и других данных, выраженных числовыми значениями. В этом случае текстовую запись применять не следует, а необходимо указать только соответствующие параметры, например, ; U = 100 В + 5.

17. Данные по применяемым средствам технологического оснащения следует записывать исходя из их возможностей, т.е. к каждому контролируемому размеру (параметру) или к группе контролируемых размеров (параметров).

18. Особые указания к отдельным контролируемым размерам или параметрам, следует выполнять после записи соответствующих данных с новой строки по всей длине, с возможностью переноса информации на последующие строки.

19. Пример оформления ОК технического контроля, выполненный на форме 2, приведен в рекомендуемом Приложении 1.

20. Допускается разработка ОК на формах ВОП.

21. При проектировании ТП (операций) технического контроля допускается применение маршрутной карты по ГОСТ 3.1118-82 в качестве: карты технологического процесса (КТП); карты типового и группового ТП (КТТП); ОК; ВОП, с добавлением строки со служебным символом "Р".

22. Пример оформления ОК технического контроля выполненный на форме МК по ГОСТ 3.1118-82 приведен в рекомендуемом Приложении 2.

23. При необходимости графических изображений к текстовым документам их следует выполнять на формах карты эскизов по ГОСТ 3.1105-84.

В целях рационального сокращения объема разрабатываемой документации и при условии выполнения графических изображений без применения средств механизации и автоматизации, допускается нижнюю часть ВОП и ОК использовать (на уровне 6 - 8 строк) под графические изображения или, при отсутствии графических изображений здесь следует размещать текстовую информацию соответствующего типа строки.

24. Выбор состава документов и правила оформления комплектов документов на единичные технологические процессы (операции) следует выполнять по ГОСТ 3.1119-83, на типовые и групповые технологические процессы (операции) по ГОСТ 3.1121-84.

25. При проектировании ОК и ВОП (отдельных) видов технического контроля (по "Общесоюзному классификатору технологических операций") следует графы строки со служебным символом "Р" изменить в соответствии с конкретными режимами данного вида контроля (см. рекомендуемое Приложение 3).

26. Пример оформления операции неразрушающего контроля проникающими веществами, выполненный на форме 2, приведен в рекомендуемом Приложении 4.

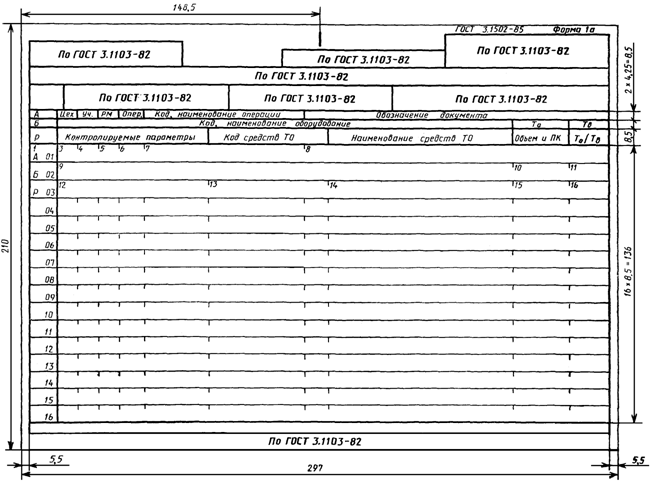

ВЕДОМОСТЬ ОПЕРАЦИЙ ТЕХНИЧЕСКОГО КОНТРОЛЯ

(первый или заглавный лист)

Форма 1





ВЕДОМОСТЬ ОПЕРАЦИЙ ТЕХНИЧЕСКОГО КОНТРОЛЯ

(последующие листы)

Форма 1а

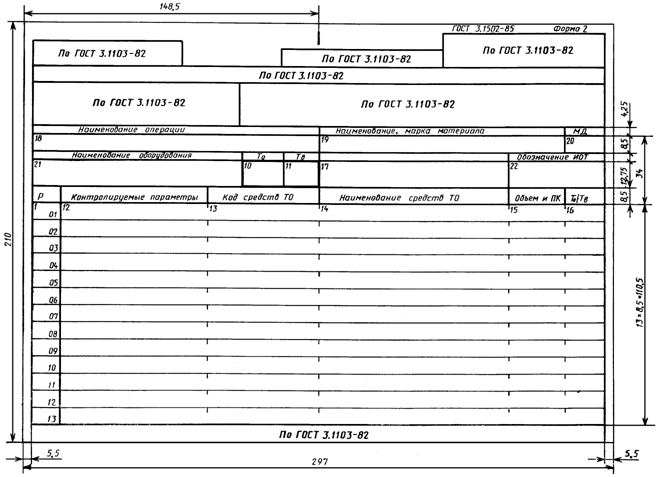

ОПЕРАЦИОННАЯ КАРТА ТЕХНИЧЕСКОГО КОНТРОЛЯ

(первый или заглавный лист)

Форма 2





ОПЕРАЦИОННАЯ КАРТА ТЕХНИЧЕСКОГО КОНТРОЛЯ

(последующие листы)

Форма 2а













Приложение 1

Рекомендуемое



ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИИ ТЕХНИЧЕСКОГО КОНТРОЛЯ











Приложение 2

Рекомендуемое



ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИИ ТЕХНИЧЕСКОГО КОНТРОЛЯ,

ВЫПОЛНЕННЫЙ НА МК (ФОРМА 2) ГОСТ 3.1118-82













Приложение 3

Рекомендуемое



ПРИМЕРЫ ФОРМИРОВАНИЯ СТРОКИ "Р" ОТДЕЛЬНЫХ

ВИДОВ ТЕХНИЧЕСКОГО КОНТРОЛЯ НЕРАЗРУШАЮЩЕГО



Контроль неразрушающий акустический





Контроль неразрушающий магнитный





Контроль неразрушающий радиационный





Контроль неразрушающий проникающими веществами













Приложение 4

Рекомендуемое

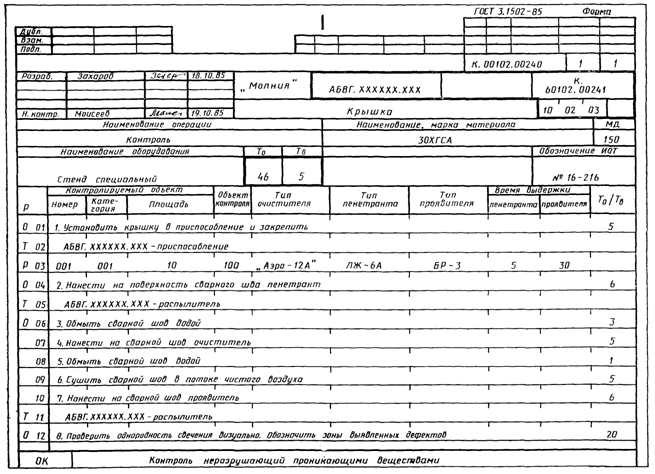

ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИИ НЕРАЗРУШАЮЩЕГО

КОНТРОЛЯ ПРОНИКАЮЩИМИ ВЕЩЕСТВАМИ





Примечания. 1. При проектировании ОК отдельных видов технического контроля графа , в строке со служебным символом "Р", является обязательной. Размеры графы по табл. 1, расположение по формам 2 и 2а.

2. В блок 6 по ГОСТ 3.1103-82 следует записывать наименование вида контроля.

3. При типографском издании бланков с конкретными видами технического контроля формам документов следует присваивать последующие номера 3, 3а, 4, 4а и т.д., в соответствии с порядком установленным в отрасли или на предприятии (в организации).
