"ВСН 353-86. Проектирование и применение воздуховодов из унифицированных деталей" :: "docstroika.ru-Максимум" - бесплатные нормативы для строителей и проектировщиков

Утверждены

Минмонтажспецстроем СССР

19 мая 1986 года

ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ПРОЕКТИРОВАНИЕ И ПРИМЕНЕНИЕ ВОЗДУХОВОДОВ

ИЗ УНИФИЦИРОВАННЫХ ДЕТАЛЕЙ

ВСН 353-86

Срок введения в действие

1 января 1987 года

Разработаны ГПИ Проектпромвентиляция Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова, Л.И. Агафонова); Московским инженерно-строительным институтом им. В.В. Куйбышева (канд. техн. наук Ю.С. Краснов); Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных строительных работ (кандидаты техн. наук Д.Н. Борченко, А.Г. Яшкуль); ПКБ треста Сантехдеталь (А.Ф. Туганов).

Внесены Главпромвентиляцией Минмонтажспецстроя СССР.

Подготовлены к утверждению Главпромвентиляцией Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова).

Утверждены Минмонтажспецстроем СССР 19 мая 1986 г.

Согласованы с Госстроем СССР.

Взамен ВСН 353-75/Минмонтажспецстрой СССР.

Настоящие нормы распространяются на металлические воздуховоды систем вентиляции, воздушного отопления и кондиционирования воздуха, но не распространяются на воздуховоды систем аспирации и пневмотранспорта.

Нормы устанавливают:

размеры поперечных сечений воздуховодов;

номенклатуру и основные размеры унифицированных деталей;

схемы образования узлов ответвления (тройников и крестовин) из унифицированных деталей;

коэффициенты сопротивления отводов и узлов ответвления, а также формулы их расчета.

Толщину металла воздуховодов необходимо принимать в соответствии со СНиП "Отопление, вентиляция и кондиционирование воздуха. Нормы проектирования".

1. Воздуховоды круглого сечения

1.1. Следует применять воздуховоды наружным диаметром 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.

1.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы, переходы и заглушки) и узлов ответвлений из унифицированных деталей.

1.3. Прямые участки следует применять длиной 2500, 3000, 4000, 5000 и 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 1.

Таблица 1

────────────────┬─────────────────────────────────────────────────

Диаметр, мм │ Площадь поверхности, м2

├────────────────────────────────┬────────────────

│ прямого участка длиной 1 м │ заглушки

────────────────┴────────────────────────────────┴────────────────

100 0,31 0,0079

──────────────────────────────────────────────────────────────────

125 0,39 0,012

──────────────────────────────────────────────────────────────────

160 0,50 0,020

──────────────────────────────────────────────────────────────────

200 0,63 0,031

──────────────────────────────────────────────────────────────────

250 0,79 0,049

──────────────────────────────────────────────────────────────────

315 0,99 0,078

──────────────────────────────────────────────────────────────────

355 1,12 0,099

──────────────────────────────────────────────────────────────────

400 1,26 0,13

──────────────────────────────────────────────────────────────────

450 1,41 0,16

──────────────────────────────────────────────────────────────────

500 1,57 0,20

──────────────────────────────────────────────────────────────────

560 1,76 0,25

──────────────────────────────────────────────────────────────────

630 1,98 0,31

──────────────────────────────────────────────────────────────────

710 2,23 0,40

──────────────────────────────────────────────────────────────────

800 2,52 0,50

──────────────────────────────────────────────────────────────────

900 2,83 0,64

──────────────────────────────────────────────────────────────────

1000 3,14 0,79

──────────────────────────────────────────────────────────────────

1120 3,52 0,99

──────────────────────────────────────────────────────────────────

1250 3,93 1,23

──────────────────────────────────────────────────────────────────

1400 4,40 1,54

──────────────────────────────────────────────────────────────────

1600 5,02 2,01

──────────────────────────────────────────────────────────────────

1800 5,65 2,54

──────────────────────────────────────────────────────────────────

2000 6,28 3,14

──────────────────────────────────────────────────────────────────

1.4. Узлы ответвлений следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 1.

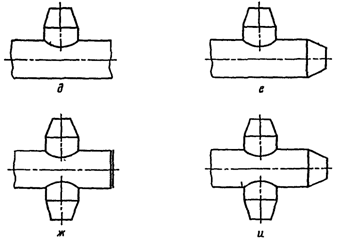

Схемы образования узлов ответвлений круглого сечения

Схема I

Схема II

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 1

Узлы ответвлений по схеме II следует применять, если ответвление узла входит в ветвь, определяющую общее аэродинамическое сопротивление сети (Приложение 4). В остальных случаях следует применять узлы ответвлений по схеме I.

1.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка = 50 м.

Не допускается врезка ответвлений в магистральный воздуховод равного сечения.

1.6. Номенклатура, основные размеры и площадь поверхности переходов должны соответствовать указанным в табл. 2 и на черт. 2.

Таблица 2

Размеры, мм

────┬────────────────────────────────────────────────────────────────────────────────────────────────────────

d │ d

│ 1

├────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────

│100 │125 │160 │200 │250 │315 │355 │400 │450 │500 │560 │630 │710 │800 │900 │1000│1120│1250│1400│1600│1800

├────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────

│ длина l и площадь поверхности перехода, м2

────┼────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────

125 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│0,11│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────

160 │ │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │0,13│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

200 │ │ │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │0,17│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

250 │ │ │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │0,19│0,21│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

315 │ │ │ │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │0,24│0,27│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

355 │ │ │ │ │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │0,29│0,32│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

400 │ │ │ │ │ │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │0,34│0,36│ │ │ │ │ │ │ │ │ │ │ │ │ │

450 │ │ │ │ │ │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │0,36│0,38│0,40│ │ │ │ │ │ │ │ │ │ │ │ │

500 │ │ │ │ │ │ │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │----│----│----│ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │0,40│0,42│0,45│ │ │ │ │ │ │ │ │ │ │ │

560 │ │ │ │ │ │ │ │400 │300 │300 │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │----│----│----│ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │0,60│0,43│0,50│ │ │ │ │ │ │ │ │ │ │

630 │ │ │ │ │ │ │ │ │400 │300 │300 │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │----│----│----│ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │0,68│0,53│0,56│ │ │ │ │ │ │ │ │ │

710 │ │ │ │ │ │ │ │ │ │400 │300 │300 │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │----│----│----│ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │0,76│0,60│0,63│ │ │ │ │ │ │ │ │

800 │ │ │ │ │ │ │ │ │ │ │400 │400 │300 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │----│----│----│ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │0,86│0,90│0,71│ │ │ │ │ │ │ │

900 │ │ │ │ │ │ │ │ │ │ │ │600 │400 │300 │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │----│----│----│ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │1,44│1,01│0,80│ │ │ │ │ │ │

1000│ │ │ │ │ │ │ │ │ │ │ │ │ │400 │300 │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │1,13│0,90│ │ │ │ │ │

1120│ │ │ │ │ │ │ │ │ │ │ │ │ │ │400 │300 │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │1,27│1,00│ │ │ │ │

1250│ │ │ │ │ │ │ │ │ │ │ │ │ │ │600 │600 │300 │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│----│ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │2,03│2,12│1,12│ │ │ │

1400│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │800 │600 │300 │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│----│ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │3,02│2,38│1,25│ │ │

1600│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │600 │400 │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │2,69│1,88│ │

1800│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │800 │400 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │4,02│2,13│

2000│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │400

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │----

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │2,39

────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────

Примечание. В таблице приведены: в числителе - длина перехода; в знаменателе - площадь поверхности.

Переход круглого сечения

Черт. 2

Номенклатура, основные размеры и площадь поверхности переходов с круглого сечения на прямоугольное должны соответствовать указанным в табл. 3 и на черт. 3.

Таблица 3

Размеры, мм

┌────┬───────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│ d │ a x b │

│ ├────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────┤

│ │100x│150x│150x│150x│250x│250x│250x│250x│400x│400x│400x│400x│500x│500x│500x│500x│600x│600x│600x│600x│800x│800x│800x│800x│1000x│1000x│1000x│1000x│

│ │150 │150 │250 │300 │250 │300 │400 │500 │400 │500 │600 │800 │500 │600 │800 │1000│600 │800 │1000│1250│800 │1000│1250│1600│1000 │1250 │1600 │2000 │

│ ├────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────┴─────┴─────┴─────┤

│ │ длина l и площадь поверхности, м2 │

├────┼────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────┤

│100 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │0,12│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

├────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┤

│125 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │0,13│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│160 │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │0,15│0,17│0,20│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│200 │ │300 │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │0,18│0,21│0,23│0,24│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│250 │ │300 │300 │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │0,21│0,24│0,25│0,27│0,28│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│315 │ │ │ │300 │300 │300 │300 │400 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │0,28│0,30│0,31│0,34│0,50│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│355 │ │ │ │ │300 │300 │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │0,32│0,33│0,36│0,39│0,41│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│400 │ │ │ │ │ │300 │300 │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │0,35│0,38│0,41│0,43│0,46│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│450 │ │ │ │ │ │ │400 │300 │300 │300 │400 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │0,54│0,44│0,45│0,48│0,69│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│500 │ │ │ │ │ │ │ │500 │300 │300 │300 │600 │300 │300 │600 │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │----│----│----│----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │0,77│0,48│0,51│0,54│1,19│0,54│0,57│1,25│ │ │ │ │ │ │ │ │ │ │ │ │ │

│560 │ │ │ │ │ │ │ │ │300 │300 │300 │500 │300 │300 │500 │800 │300 │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │----│----│----│----│----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │0,50│0,53│0,56│1,04│0,56│0,59│1,09│1,90│0,62│ │ │ │ │ │ │ │ │ │ │ │

│630 │ │ │ │ │ │ │ │ │ │300 │300 │500 │300 │300 │300 │700 │300 │300 │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │----│----│----│----│----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │0,57│0,60│1,10│0,63│0,64│0,69│1,74│0,66│0,72│ │ │ │ │ │ │ │ │ │ │

└────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────┴─────┴─────┴─────┘

Продолжение табл. 3

Размеры, мм

┌────┬───────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│ d │ a x b │

│ ├────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┤

│ │400x│400x│500x│500x│500x│500x│600x│600x│600x│600x│800x│800x│800x│800x│1000x│1000x│1000x│1000x│1250x│1250x│1250x│1600x│1600x│

│ │600 │800 │500 │600 │800 │1000│600 │800 │1000│1250│800 │1000│1250│1600│1000 │1250 │1600 │2000 │1250 │1600 │2000 │1600 │2000 │

│ ├────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┤

│ │ длина l и площадь поверхности, м2 │

├────┼────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┤

│710 │600 │600 │400 │400 │400 │400 │300 │300 │300 │300 │300 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │----│----│----│----│----│----│----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │ │

│ │1,27│1,39│0,35│0,89│0,97│1,05│0,70│0,75│0,91│0,90│0,81│ │ │ │ │ │ │ │ │ │ │ │ │

├────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│800 │ │800 │600 │600 │600 │600 │300 │300 │400 │800 │300 │400 │ │ │ │ │ │ │ │ │ │ │ │

│ │ │----│----│----│----│----│----│----│----│----│----│----│ │ │ │ │ │ │ │ │ │ │ │

│ │ │1,97│1,36│1,42│1,54│1,66│0,74│0,80│1,14│2,49│0,86│1,22│ │ │ │ │ │ │ │ │ │ │ │

│900 │ │ │ │ │800 │800 │500 │500 │500 │700 │300 │300 │700 │1300│ 300 │ │ │ │ │ │ │ │ │

│ │ │ │ │ │----│----│----│----│----│----│----│----│----│----│---- │ │ │ │ │ │ │ │ │

│ │ │ │ │ │2,17│2,33│1,31│1,41│1,51│2,29│0,91│0,97│2,43│4,96│1,03 │ │ │ │ │ │ │ │ │

│1000│ │ │ │ │ │900 │700 │700 │700 │700 │300 │300 │500 │1100│ 300 │ 500 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │----│----│----│----│----│----│----│----│----│---- │---- │ │ │ │ │ │ │ │

│ │ │ │ │ │ │2,76│1,94│2,08│2,22│2,39│0,95│1,01│1,81│4,37│1,07 │1,91 │ │ │ │ │ │ │ │

│1120│ │ │ │ │ │ │ │ │900 │900 │600 │600 │600 │900 │ 300 │ 300 │ 900 │1650 │ 300 │ │ │ │ │

│ │ │ │ │ │ │ │ │ │----│----│----│----│----│----│---- │---- │---- │---- │---- │ │ │ │ │

│ │ │ │ │ │ │ │ │ │3,02│3,25│2,02│2,14│2,29│3,74│1,13 │1,20 │3,92 │7,85 │1,28 │ │ │ │ │

│1250│ │ │ │ │ │ │ │ │ │1200│850 │850 │850 │700 │ 500 │ 500 │ 700 │1400 │ 300 │ 700 │ │ │ │

│ │ │ │ │ │ │ │ │ │ │----│----│----│----│----│---- │---- │---- │---- │---- │---- │ │ │ │

│ │ │ │ │ │ │ │ │ │ │4,62│3,03│3,20│3,41│3,06│1,98 │2,11 │3,20 │6,96 │1,34 │3,37 │ │ │ │

│1400│ │ │ │ │ │ │ │ │ │ │ │ │1100│1100│ 600 │ 600 │ 400 │1100 │ 300 │ 400 │1100 │ 400 │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │----│----│---- │---- │---- │---- │---- │---- │---- │---- │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │4,86│5,06│2,52 │2,67 │1,92 │5,72 │1,41 │2,02 │6,00 │2,16 │ │

│1600│ │ │ │ │ │ │ │ │ │ │ │ │ │1500│1100 │1100 │1100 │1100 │ 700 │ 700 │ 800 │ 400 │ 800 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │----│---- │---- │---- │---- │---- │---- │---- │---- │---- │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │7,37│4,96 │5,24 │5,62 │6,06 │3,51 │3,75 │4,61 │2,28 │4,89 │

│1800│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │1500 │1500 │1000 │1000 │1000 │ 400 │ 400 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │---- │---- │---- │---- │---- │---- │---- │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │8,14 │8,74 │5,33 │5,68 │6,08 │2,41 │2,57 │

│2000│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │1800 │1400 │1400 │1400 │ 800 │ 800 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │-----│---- │---- │---- │---- │---- │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │11,95│7,90 │8,39 │8,95 │5,07 │5,39 │

└────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘

Примечание. В таблице приведены размеры: в числителе - длина перехода, в знаменателе - площадь поверхности.

Переход с круглого сечения на прямоугольное

Черт. 3

1.7. Как правило, следует применять отводы с углом 90°, состоящие из одного звена и двух стаканов, и с углом 45°, состоящие из двух стаканов.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 4 и на черт. 4.

Таблица 4

Размеры, мм

───────┬──────────────────────────────────────────────────────────

d │ Отвод с углом

├────────────────────────────────┬─────────────────────────

│ 45° │ 90°

├─────┬─────┬─────┬──────────────┼─────┬─────┬─────────────

│ g │ k │ l │ площадь │ m │ u │ площадь

│ │ │ │ поверхности, │ │ │поверхности,

│ │ │ │ м2 │ │ │ м2

───────┴─────┴─────┴─────┴──────────────┴─────┴─────┴─────────────

100 76 107 183 0,07 245 195 0,11

125 87 123 210 0,09 295 233 0,16

160 102 144 246 0,14 365 285 0,25

200 119 169 288 0,21 445 345 0,37

250 141 200 341 0,31 545 420 0,56

315 170 240 410 0,48 675 518 0,87

355 136 192 328 0,42 578 400 0,74

400 149 211 360 0,53 645 445 0,99

450 164 232 396 0,66 720 495 1,19

500 178 252 430 0,79 795 545 1,43

560 195 277 472 0,98 885 605 1,80

630 216 306 522 1,21 990 675 2,24

710 208 294 502 1,32 1065 710 2,64

800 234 331 565 1,66 1200 800 3,30

900 264 373 637 2,10 1350 900 4,10

1000 292 414 706 2,60 1500 1000 5,20

1120 328 465 793 3,25 1680 1120 6,50

1250 366 516 882 4,10 1875 1250 8,10

1400 410 580 990 5,10 2100 1400 10,20

1600 470 665 1135 6,65 2400 1600 13,20

1800 525 745 1270 3,40 2700 1800 16,80

2000 585 828 1413 10,50 3000 2000 20,70

──────────────────────────────────────────────────────────────────

Примечание. В таблице для отводов диаметром 100 - 630 мм включительно приведены размеры с учетом увеличения длины стакана на 45 мм под фланец.

Отводы круглого сечения

1 - стакан; 2 - звено

Черт. 4

1.8. Формулы для определения коэффициентов сопротивления узлов ответвлений приведены в справочном Приложении 1.

Коэффициенты сопротивления установлены для:

отводов 90° - 0,35;

отводов 45° - 0,23;

узлов ответвления - в справочном Приложении 2.

1.9. Сочетания размеров сечений (диаметров) ствола и ответвления узлов ответвлений следует применять в соответствии с черт. 1 и табл. 5.

Таблица 5

Размеры, мм

────┬────────────────────────────────────────────────────────────────────────────────────

d │ d

│ 1

├───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬────┬────┬────┬────┬────

│100│125│160│200│250│315│355│400│450│500│560│630│710│800│900│1000│1120│1250│1400│1600

────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────

160 │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ - │

200 │ │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

250 │ │ │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

315 │ │ │ X │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

355 │ │ │ X │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

400 │ │ │ X │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

450 │ │ │ │ X │ X │ X │ │ │ │ │ │ │ │ │ │ │ │ │ │

500 │ │ │ │ │ X │ X │ X │ X │ │ │ │ │ │ │ │ │ │ │ │

560 │ │ │ │ │ X │ X │ X │ X │ X │ │ │ │ │ │ │ │ │ │ │

630 │ │ │ │ │ X │ X │ X │ X │ X │ X │ │ │ │ │ │ │ │ │ │

710 │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ │ │ │ │ │ │ │ │

800 │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ │ │ │ │ │ │ │

900 │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ │ │ │ │ │ │

1000│ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ │ │ │ │ │ │

1120│ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ │ │ │ │ │

1250│ │ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ X │ │ │ │

1400│ │ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ X │ X │ │ │

1600│ │ │ │ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ X │ │

1800│ │ │ │ │ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ X │

2000│ │ │ │ │ │ │ │ │ │ │ │ X │ X │ X │ X │ X │ X │ X │ X │ X

────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴────┴────┴────┴────

2. Воздуховоды прямоугольного сечения

2.1. Следует применять воздуховоды размерами наружных сечений:

100 x 150, 150 x 150, 150 x 250, 150 x 300,

250 x 250, 250 x 300, 250 x 400, 250 x 500,

400 x 400, 400 x 500, 400 x 600, 400 x 800,

500 x 500, 500 x 600, 500 x 800, 500 x 1000,

600 x 600, 600 x 800, 600 x 1000, 600 x 1250,

800 x 800, 800 x 1000, 800 x 1250, 800 x 1600,

1000 x 1000, 1000 x 1250, 1000 x 1600, 1000 x 2000,

1250 x 1250, 1250 x 1600, 1250 x 2000, 1600 x 1600

1600 x 2000 мм.

2.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы и переходы заглушек) и узлов ответвлений из унифицированных деталей.

2.3. Прямые участки следует применять длиной 2500 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 6.

Таблица 6

───────────────────┬──────────────────────────────────────────────

Сечение │ Площадь поверхности, м2

воздуховода, мм ├──────────────────────────────┬───────────────

│ прямого участка длиной 1 м │ заглушки

───────────────────┴──────────────────────────────┴───────────────

100 x 150 0,50 0,02

──────────────────────────────────────────────────────────────────

150 x 150 0,60 0,03

──────────────────────────────────────────────────────────────────

150 x 250 0,80 0,04

──────────────────────────────────────────────────────────────────

150 x 300 0,90 0,05

──────────────────────────────────────────────────────────────────

250 x 250 1,00 0,06

──────────────────────────────────────────────────────────────────

250 x 300 1,10 0,08

──────────────────────────────────────────────────────────────────

250 x 400 1,30 0,10

──────────────────────────────────────────────────────────────────

250 x 500 1,50 0,13

──────────────────────────────────────────────────────────────────

400 x 400 1,60 0,16

──────────────────────────────────────────────────────────────────

400 x 500 1,80 0,20

──────────────────────────────────────────────────────────────────

400 x 600 2,00 0,24

──────────────────────────────────────────────────────────────────

400 x 800 2,40 0,32

──────────────────────────────────────────────────────────────────

500 x 500 2,00 0,25

──────────────────────────────────────────────────────────────────

500 x 600 2,20 0,30

──────────────────────────────────────────────────────────────────

500 x 800 2,60 0,40

──────────────────────────────────────────────────────────────────

500 x 1000 3,00 0,50

──────────────────────────────────────────────────────────────────

600 x 600 2,40 0,36

──────────────────────────────────────────────────────────────────

600 x 800 2,80 0,48

──────────────────────────────────────────────────────────────────

600 x 1000 3,20 0,60

──────────────────────────────────────────────────────────────────

600 x 1250 3,70 0,75

──────────────────────────────────────────────────────────────────

800 x 800 3,20 0,64

──────────────────────────────────────────────────────────────────

800 x 1000 3,60 0,80

──────────────────────────────────────────────────────────────────

800 x 1250 4,10 1,00

──────────────────────────────────────────────────────────────────

800 x 1600 4,80 1,28

──────────────────────────────────────────────────────────────────

1000 x 1000 4,00 1,00

──────────────────────────────────────────────────────────────────

1000 x 1250 4,50 1,25

──────────────────────────────────────────────────────────────────

1000 x 1600 5,20 1,60

──────────────────────────────────────────────────────────────────

1000 x 2000 6,00 2,00

──────────────────────────────────────────────────────────────────

1250 x 1250 5,00 1,56

──────────────────────────────────────────────────────────────────

1250 x 1600 5,70 2,00

──────────────────────────────────────────────────────────────────

1250 x 2000 6,50 2,50

──────────────────────────────────────────────────────────────────

1600 x 1600 6,40 2,56

──────────────────────────────────────────────────────────────────

1600 x 2000 7,20 3,20

──────────────────────────────────────────────────────────────────

2.4. Узлы ответвлений следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 5.

Схемы образования узлов ответвлений прямоугольного сечения

Схема I

Схема II

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 5

Узлы ответвлений по схеме II следует применять, если ответвление узла входит в ветвь, определяющую общее аэродинамическое сопротивление сети. В остальных случаях следует применять узлы ответвлений по схеме I.

Присоединение перехода к заглушке следует выполнять при необходимости получения соотношения площадей сечений перехода меньше, чем предусмотрено табл. 7 (черт. 6). При этом размеры " " и "b" перехода должны быть меньше соответствующих размеров заглушки.

Таблица 7

Размеры, мм

──────────────┬──────────────┬──────────┬──────────────┬──────────

a x b │ a x b │ l │ Площадь │ a x b

│ 1 │ │ поверхности, │ ------

│ │ │ м2 │ a x b

│ │ │ │ 1

──────────────┴──────────────┴──────────┴──────────────┴──────────

100 x 150 150 x 150 300 0,17 0,63

150 x 150 250 x 150 300 0,21 0,60

150 x 250 250 x 250 300 0,27 0,60

150 x 300 250 x 300 300 0,30 0,64

250 x 250 400 x 250 300 0,35 0,63

250 x 400 400 x 400 300 0,44 0,63

250 x 500 400 x 500 300 0,50 0,63

400 x 250 500 x 250 300 0,42 0,80

400 x 400 500 x 400 300 0,51 0,80

400 x 400 600 x 400 300 0,54 0,67

400 x 500 500 x 500 300 0,57 0,80

400 x 500 600 x 500 300 0,60 0,67

400 x 600 500 x 600 300 0,63 0,80

400 x 600 600 x 600 300 0,66 0,67

400 x 800 500 x 800 300 0,75 0,80

400 x 800 600 x 800 300 0,78 0,76

500 x 400 600 x 400 300 0,57 0,83

500 x 400 800 x 400 400 0,84 0,63

500 x 500 600 x 500 300 0,63 0,83

500 x 500 800 x 500 400 0,92 0,83

500 x 600 600 x 600 300 0,69 0,83

500 x 600 800 x 600 400 1,00 0,63

500 x 800 600 x 800 300 0,81 0,83

500 x 800 800 x 800 400 1,16 0,63

500 x 1000 600 x 1000 300 0,93 0,83

500 x 1000 800 x 1000 400 1,32 0,63

600 x 400 800 x 400 300 0,66 0,75

600 x 500 800 x 500 300 0,72 0,75

600 x 500 1000 x 500 500 1,30 0,60

600 x 600 800 x 600 300 0,78 0,75

600 x 600 1000 x 600 500 1,40 0,60

600 x 800 800 x 800 300 0,90 0,75

600 x 800 1000 x 800 500 1,60 0,60

600 x 1000 800 x 1000 300 1,02 0,75

600 x 1000 1000 x 1000 500 1,80 0,60

600 x 1250 800 x 1250 300 1,17 0,75

600 x 1250 1000 x 1250 500 2,05 0,60

800 x 500 1000 x 500 300 0,84 0,80

800 x 600 1000 x 600 300 0,90 0,80

800 x 600 1250 x 600 550 1,79 0,64

800 x 800 1000 x 800 300 1,02 0,80

800 x 800 1250 x 800 550 2,01 0,64

800 x 1000 1000 x 1000 300 1,14 0,80

800 x 1000 1250 x 1000 550 2,23 0,64

800 x 1250 1000 x 1250 300 1,29 0,80

800 x 1250 1250 x 1250 550 2,50 0,64

800 x 1600 1000 x 1600 300 1,50 0,80

800 x 1600 1250 x 1600 550 2,89 0,64

1000 x 600 1250 x 600 350 1,21 0,80

1000 x 800 1250 x 800 350 1,35 0,80

1000 x 800 1600 x 800 700 2,94 0,63

1000 x 1000 1250 x 1000 350 1,49 0,80

1000 x 1000 1600 x 1000 700 3,22 0,63

1000 x 1250 1250 x 1250 350 1,66 0,80

1000 x 1250 1600 x 1250 700 3,57 0,63

1000 x 1600 1250 x 1600 350 1,91 0,80

1000 x 1600 1600 x 1600 700 4,06 0,63

1000 x 2000 1250 x 2000 300 2,19 0,80

1000 x 2000 1600 x 2000 700 4,62 0,63

1250 x 800 1600 x 800 450 2,00 0,78

1250 x 1000 1600 x 1000 450 2,10 0,78

1250 x 1000 2000 x 1000 850 4,46 0,63

1250 x 1250 1600 x 1250 450 2,41 0,78

1250 x 1250 2000 x 1250 850 4,89 0,62

1250 x 1600 1600 x 1600 450 2,72 0,78

1250 x 1600 2000 x 1600 850 5,48 0,63

1250 x 2000 1600 x 2000 450 3,08 0,78

1600 x 1000 2000 x 1000 500 2,80 0,80

1600 x 1250 2000 x 1250 500 3,05 0,80

1600 x 1600 2000 x 1600 500 3,40 0,80

1600 x 2000 2000 x 2000 500 3,80 0,80

──────────────────────────────────────────────────────────────────

Переход прямоугольного сечения

Черт. 6

2.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка = 50 мм. Размер стороны врезки, перпендикулярной оси магистрального воздуховода, должен быть меньше размера соответствующей стороны прямого участка.

2.6. Номенклатура, основные размеры, площадь поверхности и соотношение площадей сечений переходов должны соответствовать указанным в табл. 7 и на черт. 6.

2.7. Как правило, отводы следует применять с углами 90° и 45° и радиусом шейки, равным 150 мм.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 8, 9 и на черт. 7, 8.

Таблица 8

Размеры, мм

────┬────┬────┬───────────────────────────────────────────────────────────────

b │ H │ u │ h

│ │ ├────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────

│ │ │100 │150 │250 │300 │400 │500 │600 │800 │1000 │1250 │1600 │2000

│ │ ├────┴────┴────┴────┴────┴────┴────┴────┴─────┴─────┴─────┴─────

│ │ │ площадь поверхности, м2

────┼────┼────┼────┬────┬────┬────┬────┬────┬────┬────┬─────┬─────┬─────┬─────

100 │300 │250 │ │0,21│ │ │ │ │ │ │ │ │ │

────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼─────┼─────┼─────┼─────

150 │350 │275 │0,23│0,27│0,36│0,41│ │ │ │ │ │ │ │

250 │450 │325 │ │0,43│0,53│0,59│0,69│0,80│ │ │ │ │ │

300 │500 │350 │ │0,51│0,63│ │ │ │ │ │ │ │ │

400 │600 │400 │ │ │0,84│ │1,04│1,17│1,30│1,56│ │ │ │

500 │700 │450 │ │ │1,09│ │1,31│1,46│1,60│1,89│2,18 │ │ │

600 │800 │500 │ │ │ │ │1,61│1,78│1,94│2,26│2,58 │2,98 │ │

800 │1000│600 │ │ │ │ │2,31│2,51│2,70│3,08│3,47 │3,95 │4,63 │

1000│1200│700 │ │ │ │ │ │3,36│3,59│4,03│4,48 │5,04 │5,83 │6,72

1250│1450│825 │ │ │ │ │ │ │4,67│5,40│5,93 │6,58 │7,51 │8,56

1600│1800│1000│ │ │ │ │ │ │ │7,64│8,28 │9,07 │10,18│11,46

2000│2200│1200│ │ │ │ │ │ │ │ │11,43│12,39│13,72│

────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────┴─────┴─────┴─────

Таблица 9

Размеры, мм

────┬───┬───┬───┬───────────────────────────────────────────────────────────

b │ g │ H │ l │ h

│ │ │ ├────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────

│ │ │ │100 │150 │250 │300 │400 │500 │600 │800 │1000│1250│1600│2000

│ │ │ ├────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────

│ │ │ │ площадь поверхности, м2

────┼───┼───┼───┼────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────

100 │ 95│130│225│ │0,13│ │ │ │ │ │ │ │ │ │

────┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────

150 │100│140│245│0,14│0,17│0,22│0,25│ │ │ │ │ │ │ │

250 │115│160│280│ │0,25│0,32│0,35│0,41│0,47│ │ │ │ │ │

300 │125│170│295│ │0,30│0,37│ │ │ │ │ │ │ │ │

400 │140│190│335│ │ │0,49│ │0,60│0,67│0,75│0,90│ │ │ │

500 │155│220│370│ │ │0,62│ │0,75│0,83│0,91│1,08│1,24│ │ │

600 │165│240│405│ │ │ │ │0,91│1,00│1,09│1,27│1,45│1,63│ │

800 │195│280│475│ │ │ │ │1,28│1,38│1,49│1,70│1,92│2,18│2,55│

1000│226│318│545│ │ │ │ │ │1,83│1,95│2,20│2,44│2,75│3,13│3,65

1250│262│361│633│ │ │ │ │ │ │2,62│2,70│3,19│3,54│4,04│4,60

1600│314│443│757│ │ │ │ │ │ │ │4,06│4,40│4,82│5,41│6,09

2000│372│526│898│ │ │ │ │ │ │ │ │6,02│6,52│7,22│

────┴───┴───┴───┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────

Отвод прямоугольного сечения с углом 90°

Черт. 7

Отвод прямоугольного сечения с углом 45°

Черт. 8

2.8. Формулы для определения коэффициентов сопротивления узлов ответвлений и отводов приведены в справочном Приложении 1.

Коэффициенты сопротивления установлены для:

узлов ответвления - в справочном Приложении 2;

отводов - в справочном Приложении 3.

Приложение 1

Справочное

ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТОВ

СОПРОТИВЛЕНИЯ УЗЛОВ ОТВЕТВЛЕНИЙ ВОЗДУХОВОДОВ

ИЗ УНИФИЦИРОВАННЫХ ДЕТАЛЕЙ

, - коэффициенты сопротивления прохода и ответвления тройника (или крестовины), отнесенные соответственно к скорости воздуха в проходе и ответвлении.

I. Узлы ответвления круглого сечения:

; .

Схема I (рис. 1, а, б, в, г)

В режиме всасывания (слияния потоков):

; (1)

. (2)

В режиме нагнетания (разделения потоков):

; (3)

. (4)

Схема II (рис. 1, д, е, ж, и)

В режиме всасывания (слияния потоков):

- по формуле (1);

. (5)

В режиме нагнетания (разделения потоков):

- по формуле (3);

. (6)

II. Узлы ответвления прямоугольного сечения:

; .

Схема I (рис. 5, а, б, г, д)

В режиме всасывания (слияния потоков):

; (7)

. (8)

В режиме нагнетания (разделения потоков):

- по формуле (3);

. (9)

Схема II (рис. 5, ж, и, л, м)

В режиме всасывания (слияния потоков):

- по формуле (7);

- по формуле (8).

В режиме нагнетания (разделения потоков):

- по формуле (3);

. (10)

III. Узлы ответвления прямоугольного сечения с врезкой перехода по магистрали в заглушку

; .

Схема I (рис. 5, в, е) - формулы (9), (11), (12) и (13) применяются для ориентировочных подсчетов.

В режиме всасывания (слияния потоков):

; (11)

. (12)

В режиме нагнетания (разделения потоков):

; (13)

- по формуле (9).

Схема II (рис. 5, к, н)

В режиме всасывания (слияния потоков):

- по формуле (11);

- по формуле (12).

В режиме нагнетания (разделения потоков):

- по формуле (13);

. (14)

IV. Отводы прямоугольного сечения

С центральным углом 90° (рис. 7):

С центральным углом 45° (рис. 8):

Обозначения:

- отношение расхода воздуха в ответвлении к расходу воздуха в стволе узла ответвления;

- отношение площади поперечного сечения ответвления к площади поперечного сечения ствола узла ответвления;

- отношение площади поперечного сечения прохода к площади поперечного сечения ствола узла ответвления.

Приложение 2

Справочное

КОЭФФИЦИЕНТЫ СОПРОТИВЛЕНИЯ УЗЛОВ ОТВЕТВЛЕНИЯ

Таблица 4

Коэффициенты сопротивления узлов ответвления

прямоугольного сечения в режиме нагнетания

────────────────────────────────────────────────────────────────────────────────────────────────────────

Коэффициент сопротивления ответвления

─────┬──────────────────────────────────────────────────────────────────────────────────────────────────

L /L │ f /f

о с│ о с

├────┬────┬────┬────┬────┬───┬────┬────┬────┬─────┬────┬────┬────┬────┬────┬────┬────┬────┬───┬────

│0,8 │0,7 │0,6 │0,5 │0,4 │0,3│0,25│0,2 │0,1 │0,05 │0,8 │0,7 │0,6 │0,5 │0,4 │0,3 │0,25│0,2 │0,1│0,05

─────┴────┴────┴────┴────┴────┴───┴────┴────┴────┴─────┴────┴────┴────┴────┴────┴────┴────┴────┴───┴────

0,05 - - - - - - 23,7 15,1 3,9 1,3 - - - - - 29,5 19,5 11,7 2,2 0,4

0,1 - - - 23,7 15,1 8,5 6,0 3,9 1,3 0,7 - - 28,8 19,5 11,8 6,1 3,8 2,2 0,4 0,3

0,2 15,1 11,3 8,5 6,0 3,9 2,4 1,8 1,3 0,7 0,5 11,7 8,6 6,1 3,9 2,2 1,1 0,7 0,4 0,3 0,3

0,3 6,8 5,3 4,0 2,8 2,0 1,3 1,0 0,9 0,6 0,4 4,6 3,3 2,25 1,45 0,8 0,4 0,35 0,3 0,3 -

0,4 3,9 3,1 2,4 1,8 1,3 1,0 0,8 0,7 0,5 0,3 2,25 1,65 1,1 0,75 0,4 0,3 0,3 0,3 - -

0,5 2,7 2,2 1,6 1,3 1,0 0,8 0,73 0,65 0,5 0,2 1,3 1,0 0,7 0,45 0,3 0,3 0,3 0,3 - -

0,6 2,8 1,7 1,3 1,1 0,9 0,7 0,7 0,6 0,4 0,06 0,9 0,65 0,45 0,35 0,3 0,3 0,3 0,3 - -

0,7 1,6 1,3 1,1 0,9 0,8 0,7 0,6 0,6 0,35 -0,06 0,6 0,45 0,35 0,3 0,3 0,3 0,3 - - -

0,8 1,3 1,1 0,9 0,8 0,7 0,6 0,6 0,5 0,3 -0,2 0,45 0,35 0,3 0,3 0,3 - - - - -

0,9 1,2 1,05 0,9 0,8 0,7 0,6 0,6 0,5 0,2 -0,3 0,35 0,3 0,3 0,3 - - - - - -

0,95 1,1 0,97 0,85 0,75 0,7 0,6 0,5 0,5 0,2 -0,35 - 0,35 0,3 0,3 - - - - - -

Таблица 5

Коэффициенты сопротивления узлов ответвления

прямоугольного сечения в режиме всасывания

────────────────────────────────────────────────────────────┬───────────────────────────────────────────────────

Коэффициент сопротивления прохода │ Коэффициент сопротивления отвлетвления

────────────────────────────────────────────────────────────┴───────────────────────────────────────────────────

─────┬─────┬────────────────────────────────────────────────────────────────────────────────────────────────────

f /f │L /L │ f /f

n с│ о с│ о с

│ ├─────┬────┬────┬────┬─────┬─────┬─────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬────┬─────┬────

│ │ 0,8 │0,7 │0,6 │0,5 │ 0,4 │ 0,3 │0,25 │0,2 │0,1 │ 0,8 │ 0,7 │ 0,6 │ 0,5 │ 0,4 │ 0,3 │0,25│ 0,2 │0,1

─────┴─────┴─────┴────┴────┴────┴─────┴─────┴─────┴────┴────┴─────┴─────┴─────┴─────┴─────┴─────┴────┴─────┴────

1,0 0,05 - - - - - - 0,1 0,1 - - - - - - - -33,8 -1,6

0,1 - - - - 0,15 0,15 0,15 0,15 0,2 - - - - -13,7 -10,2 -8,4 -6,5 -2,9

0,2 - 0,2 0,2 0,25 0,25 0,3 0,3 0,45 - - -3,3 -2,5 -1,75 -1,0 -0,7 -0,35 0,1

0,3 0,3 0,3 0,3 0,35 0,4 0,45 0,5 0,55 0,9 -1,1 -0,8 -0,4 -0,15 -0,15 0,4 0,45 0,55 0,6

0,4 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1,0 - 0,0 0,2 0,4 0,55 0,7 0,75 0,8 0,8 -

0,5 0,45 0,5 0,65 0,7 0,95 1,2 - - - 0,5 0,6 0,7 0,8 0,9 0,9 - - -

0,6 0,55 0,7 0,9 1,2 1,6 - - - - 0,7 0,8 0,85 0,9 0,95 - - - -

────────────────────────────────────────────────────────────────────────────────────────────────────────────────

0,8 0,1 - - - - - 0,3 0,3 0,3 - - - - - - -8,1 -5,6 -5,0 -

0,2 - - 0,35 0,35 0,35 0,4 0,45 0,45 - - - -2,2 -1,7 -1,1 -0,45 -0,2 0,0 -

0,3 0,35 0,4 0,45 0,45 0,5 0,6 0,65 0,7 - -0,6 -0,3 0,0 0,2 0,5 0,7 0,75 0,8 -

0,4 0,45 0,5 0,55 0,6 0,7 0,9 1,0 1,15 - 0,3 0,45 0,6 0,8 0,9 1,0 1,0 1,0 -

0,5 0,55 0,65 0,75 0,9 1,1 1,4 1,6 2,0 - 0,65 0,75 0,85 0,95 1,0 1,0 1,0 1,0 -

0,6 0,65 0,85 1,1 1,4 1,8 2,4 2,9 - - 0,8 0,9 0,95 1,0 1,1 1,1 1,0 - -

0,7 0,75 1,2 1,7 2,3 3,2 4,6 - - - 0,85 0,9 1,0 1,0 1,0 1,0 - - -

Продолжение таблицы 5

Коэффициент сопротивления прохода │ Коэффициент сопротивления отвлетвления

f /f │L /L │ f /f

n с│ о с│ о с

│ │ 0,8 │0,7 │0,6 │0,5 │ 0,4 │ 0,3 │0,25 │0,2 │0,1 │ 0,8 │ 0,7 │ 0,6 │ 0,5 │ 0,4 │ 0,3 │0,25│ 0,2 │0,1

0,65 0,2 - - - 0,35 0,35 0,4 - - - - - - -1,15 -0,7 -0,15 - - -

0,3 0,35 0,4 0,4 0,45 0,5 0,55 - - - -0,25 -0,05 0,2 0,45 0,65 0,85 - - -

0,4 0,4 0,5 0,5 0,6 0,65 0,8 - - - 0,45 0,6 0,7 0,85 1,0 1,0 - - -

0,5 0,5 0,6 0,7 0,8 0,95 1,25 - - - 0,7 0,8 0,9 1,0 1,05 1,1 - - -

0,6 0,65 0,8 0,95 1,25 1,6 2,1 - - - 0,8 0,9 1,0 1,0 1,1 1,1 - - -

0,7 0,8 1,15 1,55 2,1 2,85 4,0 - - - 0,85 0,9 1,0 1,0 1,1 1,1 - - -

0,6 0,2 - - - 0,3 0,35 0,35 - - - - - - -1,0 -0,55 -0,1 - - -

0,3 0,3 0,35 0,4 0,4 0,45 0,5 - - - -0,15 0,0 0,25 0,45 0,65 0,85 - - -

0,4 0,4 0,45 0,5 0,55 0,6 0,75 - - - 0,5 0,6 0,7 0,85 0,95 1,0 - - -

0,5 0,5 0,55 0,65 0,75 0,9 1,15 - - - 0,7 0,8 0,9 0,95 1,0 1,1 - - -

0,6 0,6 0,75 0,9 1,2 1,5 2,0 - - - 0,8 0,9 0,95 1,0 1,1 1,1 - - -

0,7 0,8 1,1 1,5 2,0 2,7 3,75 - - - 0,8 0,9 0,95 1,0 1,1 1,1 - - -

0,8 1,1 1,9 3,0 - - - - - - 0,8 0,9 0,95 - - - - - -

0,5 0,2 - 0,25 0,25 0,3 0,3 - - - - - -1,5 -1,20 -0,8 -0,4 - - - -

0,3 0,25 0,3 0,35 0,35 0,35 - - - - 0,0 0,1 0,80 0,45 0,65 - - - -

0,4 0,3 0,35 0,4 0,45 0,5 - - - - 0,5 0,6 0,8 0,9 0,95 - - - -

0,5 0,4 0,45 0,55 0,6 0,75 - - - - 0,7 0,75 0,85 0,95 1,0 - - - -

0,6 0,5 0,65 0,8 0,95 1,2 - - - - 0,75 0,8 0,9 1,0 1,0 - - - -

0,7 0,7 0,95 1,2 1,7 2,2 - - - - 0,8 0,85 0,9 1,0 1,0 - - - -

0,8 1,1 1,7 - - - - - - - 0,8 0,85 - - - - - - -

Таблица 6

Коэффициенты сопротивления узлов ответвления

прямоугольного сечения с врезкой перехода в заглушку

в режиме всасывания

───────────────────────────────────────┬──────────────────────────

Коэффициент сопротивления прохода │Коэффициент сопротивления

│ ответвления

───────────────────────────────────────┴──────────────────────────

─────┬─────┬──────────────────────────────────────────────────────

f /f │f /f │ L /L

n с│ о с│ о с

│ ├──────┬─────┬────┬────┬────┬────┬────┬────┬─────┬─────

│ │ 0,9 │ 0,8 │0,7 │0,6 │0,5 │0,9 │0,8 │0,7 │ 0,6 │ 0,5

─────┴─────┴──────┴─────┴────┴────┴────┴────┴────┴────┴─────┴─────

0,50 0,6 - - 4,2 2,2 1,45 - - 0,65 0,45 -0,15

0,5 - - - 1,55 1,0 - - 0,55 0,50 0,25

──────────────────────────────────────────────────────────────────

0,40 0,7 - 5,85 2,55 1,60 - - 0,75 0,50 0,00 -1,20

0,6 - - 1,75 1,1 0,85 - - 0,50 0,15 -0,60

──────────────────────────────────────────────────────────────────

0,35 0,7 - 2,75 1,45 1,1 - - 0,70 0,45 -0,15 -1,50

0,6 - - 0,80 0,65 0,65 - 0,55 0,40 0,0 -0,85

──────────────────────────────────────────────────────────────────

0,30 0,8 - 1,4 1,15 - - 0,90 0,75 0,35 -0,55 -2,50

0,7 - 0,35 0,55 0,70 - - 0,60 0,35 -0,30 -1,75

──────────────────────────────────────────────────────────────────

0,25 0,8 -6,65 -0,60 0,45 - - 0,90 0,70 9,25 -0,75 -2,85

0,7 - -1,30 0,00 0,45 - - 0,55 0,25 -0,50 -2,00

──────────────────────────────────────────────────────────────────

0,20 0,8 -12,00 -1,6 0,13 - - 0,85 0,65 0,15 -0,95 -3,20

──────────────────────────────────────────────────────────────────

Таблица 7

Коэффициенты сопротивления узлов ответвления

прямоугольного сечения с врезкой перехода в заглушку

в режиме нагнетания

───────────────────────────────────────┬─────────────────────────────

Коэффициент сопротивления прохода │ Коэффициент сопротивления

│ ответвления

───────────────────────────────────────┴─────────────────────────────

─────┬───────────────────────────────────────────────────────────────

L /L │ f /f

о с│ n с

├────┬────┬────┬────┬───┬────┬────┬─────┬─────┬─────┬─────┬─────

│0,5 │0,45│0,4 │0,35│0,3│0,25│0,2 │ 0,9 │ 0,8 │ 0,7 │ 0,6 │ 0,5

─────┴────┴────┴────┴────┴───┴────┴────┴─────┴─────┴─────┴─────┴─────

0,5 0,46 0,4 0,4 0,4 0,4 0,4 0,45 2,00 1,50 1,10 0,80 0,55

─────────────────────────────────────────────────────────────────────

0,6 0,65 0,60 0,55 0,5 0,5 0,5 0,5 1,25 0,95 0,75 0,55 0,40

0,7 1,1 0,95 0,85 0,75 0,7 0,6 0,6 0,90 0,70 0,55 0,45 0,35

0,8 2,5 2,1 1,8 1,5 1,3 1,0 0,9 0,70 0,55 0,45 0,40 0,35

0,9 11,0 8,9 7,5 6,0 4,7 3,5 2,5 0,55 0,45 0,40 0,35 0,30

Приложение 3

Справочное

КОЭФФИЦИЕНТЫ СОПРОТИВЛЕНИЯ

ОТВОДОВ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

───────────┬───────────────────────────────────────────────────────────

b, мм │ h, мм

├────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────

│100 │150 │250 │300 │400 │500 │600 │800 │1000│1250│1600│2000

───────────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────

100 │ │0,08│ │ │ │ │ │ │ │ │ │

│ │----│ │ │ │ │ │ │ │ │ │

│ │0,06│ │ │ │ │ │ │ │ │ │

150 │0,18│0,16│0,14│0,13│ │ │ │ │ │ │ │

│----│----│----│----│ │ │ │ │ │ │ │

│0,13│0,11│0,10│0,09│ │ │ │ │ │ │ │

250 │ │0,28│0,25│0,24│0,22│0,21│ │ │ │ │ │

│ │----│----│----│----│----│ │ │ │ │ │

│ │0,20│0,18│0,17│0,16│0,15│ │ │ │ │ │

300 │ │0,36│0,32│ │ │ │ │ │ │ │ │

│ │----│----│ │ │ │ │ │ │ │ │

│ │0,26│0,23│ │ │ │ │ │ │ │ │

400 │ │ │0,41│ │0,37│0,35│0,33│0,31│ │ │ │

│ │ │----│ │----│----│----│----│ │ │ │

│ │ │0,29│ │0,26│0,25│0,24│0,22│ │ │ │

500 │ │ │0,51│ │0,45│0,43│0,41│0,38│0,36│ │ │

│ │ │----│ │----│----│----│----│----│ │ │

│ │ │0,36│ │0,32│0,39│0,29│0,27│0,26│ │ │

600 │ │ │ │ │0,53│0,50│0,48│0,44│0,42│0,40│ │

│ │ │ │ │----│----│----│----│----│----│ │

│ │ │ │ │0,37│0,35│0,34│0,31│0,30│0,28│ │

800 │ │ │ │ │0,65│0,62│0,59│0,55│0,52│0,50│0,46│

│ │ │ │ │----│----│----│----│----│----│----│

│ │ │ │ │0,46│0,44│0,42│0,39│0,37│0,35│0,33│

1000 │ │ │ │ │ │0,72│0,68│0,64│0,60│0,58│0,54│0,51

│ │ │ │ │ │----│----│----│----│----│----│----

│ │ │ │ │ │0,51│0,48│0,45│0,43│0,41│0,38│0,36

1250 │ │ │ │ │ │ │0,76│0,71│0,88│0,64│0,60│0,57

│ │ │ │ │ │ │----│----│----│----│----│----

│ │ │ │ │ │ │0,54│0,50│0,48│0,45│0,42│0,40

1600 │ │ │ │ │ │ │ │0,83│0,78│0,75│0,70│0,66

│ │ │ │ │ │ │ │----│----│----│----│----

│ │ │ │ │ │ │ │0,59│0,55│0,53│0,49│0,47

2000 │ │ │ │ │ │ │ │ │0,87│0,83│0,78│

│ │ │ │ │ │ │ │ │----│----│----│

│ │ │ │ │ │ │ │ │0,62│0,59│0,55│

───────────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────

Примечания. 1. В таблице приведены: в числителе - коэффициент сопротивления отводов с углом 90°; в знаменателе - коэффициент сопротивления отводов с углом 45°.

2. Размеры b и h отводов указаны на черт. 7 и 8.

Приложение 4

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

линия, определяющая общее аэродинамическое сопротивление сети.
