"ГОСТ 27590-88. Подогреватели водо-водяные систем теплоснабжения. Общие технические условия" :: "docstroika.ru-Максимум" - бесплатные нормативы для строителей и проектировщиков

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 18 февраля 1988 г. N 279

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДОГРЕВАТЕЛИ ВОДО-ВОДЯНЫЕ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Water heaters for heat supply systems.

General specifications

ГОСТ 27590-88

Группа Е26

ОКП 49 3317

Срок действия

с 1 января 1989 года

до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Исполнители: Д.Д. Дорофеев (руководитель темы), канд. техн. наук; С.Н. Трифонова; В.И. Гомон, канд. техн. наук; Н.М. Степин; Д.Б. Шамсутдинова; А.М. Соковиков, канд. техн. наук; Н.И. Серегина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.02.1988 N 279.

3. Срок проверки - 1994 г.; периодичность проверки - 5 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

───────────────────────────────────────────┬──────────────────────

Обозначение НТД, на который дана ссылка │ Номер пункта

───────────────────────────────────────────┼──────────────────────

ГОСТ 2.601-68 │2.3.1

ГОСТ 9.032-74 │2.5.2

ГОСТ 9.104-79 │2.5.2

ГОСТ 9.306-85 │2.5.5

ГОСТ 9.401-79 │2.5.4

ГОСТ 9.402-80 │2.5.1

ГОСТ 12.2.003-74 │2.6.1

ГОСТ 12.2.049-80 │2.6.1

ГОСТ 494-76 │2.2.2

ГОСТ 2991-85 │2.5.9, 2.5.10

ГОСТ 5494-71 │2.5.3

ГОСТ 5631-79 │2.5.2

ГОСТ 9109-81 │2.5.4

ГОСТ 10144-74 │2.5.4

ГОСТ 10198-78 │2.5.9, 2.5.10

ГОСТ 10877-76 │2.5.6

ГОСТ 12971-67 │2.4.1

ГОСТ 13345-85 │2.4.1

ГОСТ 14192-77 │2.4.2, 2.4.3

ГОСТ 15150-69 │Вводная часть, 1.3,

│1.4, 5.1, 5.3

ГОСТ 15846-79 │2.5.10

ГОСТ 17711-80 │2.2.3

ГОСТ 21646-76 │2.2.2

ГОСТ 21929-76 │2.5.8, 2.5.10

ГОСТ 23170-78 │5.1

ГОСТ 23238-78 │2.5.8

ГОСТ 23711-79 │4.8

ГОСТ 25129-82 │2.5.2

Настоящий стандарт распространяется на горизонтальные водо-водяные секционные подогреватели для систем отопления и горячего водоснабжения (далее - подогреватели), состоящие из секции кожухотрубчатого типа с трубной системой из прямых гладких или профилированных труб и блоком опорных перегородок (далее - секций), соединительных калачей и переходов, изготавливаемые для нужд народного хозяйства и экспорта.

Стандарт не распространяется на пластинчатые водо-водяные подогреватели.

Виды климатического исполнения подогревателей по ГОСТ 15150-69.

У3 - для народного хозяйства страны;

У4, Т4, ТВ4 и ТС4 - для экспорта.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы подогревателей и их сборочных единиц (секций, соединительных калачей и переходов), а также параметры рабочей среды, устанавливаемые настоящим стандартом, должны соответствовать приведенным в табл. 1 и на черт. 1 - 4.

Таблица 1

Типы подогревателей и секций

(Рабочие параметры сред: условное давление - 1,0 и 1,6 МПа;

температура греющей среды - 150 °C, не более)

────────┬────────────────┬──────────────────┬────────┬────────────

Тип │ Тип секции │ Тип трубной │Область │ Схема

подогре-│ │ системы секции │приме- │ потоков

вателя ├──────────┬─────┼────────────┬─────┤нения │рабочих сред

<*> │наимено- │обо- │наименование│обо- │ │

│вание │зна- │ │зна- │ │

│ │чение│ │чение│ │

────────┼──────────┼─────┼────────────┼─────┼────────┼────────────

Разъем- │ Без ком- │РГ, │Исполнение 1│ Г │ Горячее│ Нагреваемая

ный │пенсатора │РП │I ступень - │ │водо- │среда

│теплового │ │с 01.01.1989│ │снабже- │в трубках

│расширения│ │ │ │ние │

├──────────┼─────┤ │ ├────────┼────────────

│ С компен-│РГК, │Из гладких │ │ Отопле-│ Нагреваемая

│сатором │РПК │труб наруж- │ │ние │среда

│теплового │ │ным диамет- │ │ │в межтрубном

│расширения│ │ром 16,0 мм │ │ │пространстве

────────┼──────────┼─────┤ ├─────┼────────┼────────────

Сварной │ Без ком- │СГ, │Исполнение 2│ П │ Горячее│ Нагревае-

│пенсатора │СП │II ступень -│ │водо- │мая среда

│теплового │ │с 01.01.1992│ │снабже- │в трубках

│расширения│ │ │ │ние │

├──────────┼─────┤ │ ├────────┼────────────

│ С компен-│СГК, │Из профили- │ │ Отопле-│ Нагреваемая

│сатором │СПК │рованных │ │ние │среда

│теплового │ │труб наруж- │ │ │в межтрубном

│расширения│ │ным диамет- │ │ │пространстве

│ │ │ром 16,0 мм │ │ │

--------------------------------

<*> Число секций в подогревателе устанавливает проектант объекта теплоснабжения.

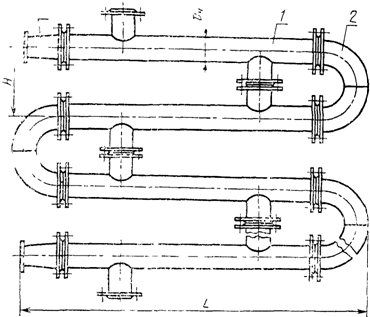

Подогреватель разъемный из секций типов РГ, РП

1 - секция типов РГ, РП; 2 - калач соединительный (черт. 9);

3 - переход (черт. 10)

Черт. 1

Подогреватель разъемный с компенсатором теплового расширения

из секции типов РГК, РПК

1 - компенсатор теплового расширения;

2 - секции типов РГК, РПК

Черт. 2

Подогреватель сварной из секций типов СГ, СП

1 - секции типов СГ, СП

Черт. 3

Подогреватель сварной с компенсатором теплового расширения

из секций типов СГК, СПК

1 - секция типов СГК, СПК

Черт. 4

1.2. Номинальные габаритные и присоединительные размеры подогревателей и их сборочных единиц должны соответствовать приведенным в табл. 2 и на черт. 1 - 10.

Таблица 2

Номинальные габаритные и присоединительные размеры

подогревателей, секций,

соединительных калачей и переходов

Размеры, мм, не более

────────┬───┬───┬───┬───┬───┬───┬───┬──────┬─────┬────────────┬───

Наружный│ D │D │D │ d │d │ H │ h │ L │ L │ L │L

диаметр │ │ 1 │ 2 │ │ н │ │ │ │ 1 │ 2 │ 3

корпуса │ │ │ │ │ │ │ │ │ ├────────────┤

секции │ │ │ │ │ │ │ │ │ │ Исполнение │

D │ │ │ │ │ │ │ │ │ │ по черт. 9 │

н │ │ │ │ │ │ │ │ │ ├────┬───┬───┤

│ │ │ │ │ │ │ │ │ │ 1 │ 2 │ 3 │

────────┼───┼───┼───┼───┼───┼───┼───┼──────┼─────┼────┼───┼───┼───

57 │160│45 │145│145│45 │200│100│2225; │2000;│133 │ - │146│70

│ │ │ │ │ │ │ │4225 │4000 │ │ │ │

76 │180│57 │160│160│57 │200│100│2265; │ │143 │ - │178│80

│ │ │ │ │ │ │ │4265 │ │ │ │ │

89 │195│76 │180│180│76 │240│120│2320; │ │170 │ - │217│85

│ │ │ │ │ │ │ │4320 │ │ │ │ │

114 │215│89 │195│195│89 │300│150│2350; │ │210 │ - │250│90

│ │ │ │ │ │ │ │4350 │ │ │ │ │

168 │280│114│215│245│133│400│200│2490; │ │310 │ - │340│140

│ │ │ │ │ │ │ │4490 │ │ │ │ │

219 │335│168│280│280│168│500│250│2610; │ │415 │415│450│150

│ │ │ │ │ │ │ │4610 │ │ │ │ │

273 │390│219│335│335│219│600│300│2800: │ │512 │512│600│190

│ │ │ │ │ │ │ │4800 │ │ │ │ │

325 │440│219│335│390│273│600│300│2800; │ │600 │600│600│190

│ │ │ │ │ │ │ │4800 │ │ │ │ │

Секция разъемная типов РГ, РП

Черт. 5

Секция разъемная с компенсатором теплового расширения

типов РГК, РПК

Черт. 6

Секция сварная с компенсатором теплового расширения

типов СГК, СПК

Черт. 7

Секция сварная типов СГ, СП

Черт. 8

Калач соединительный

Черт. 9

Переход

Черт. 10

1.3. Условное обозначение подогревателя должно приниматься согласно следующей схеме:

ПОДОГРЕВАТЕЛЬ ВОДО-ВОДЯНОЙ ПВ x L - - XXX - Z - И

─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─

Обозначение │ │ │ │ │ │ │

─────────────────────────────────┘ │ │ │ │ │ │

Наружный диаметр корпуса секции, мм │ │ │ │ │ │

─────────────────────────────────────┘ │ │ │ │ │

Длина секции, м │ │ │ │ │

──────────────────────────────────────────┘ │ │ │ │

Условное давление среды, МПа │ │ │ │

───────────────────────────────────────────────┘ │ │ │

Тип секции по табл. 1 │ │ │

─────────────────────────────────────────────────────┘ │ │

Число секций в подогревателе, шт. │ │

──────────────────────────────────────────────────────────┘ │

Вид климатического исполнения по ГОСТ 15150-69 │

──────────────────────────────────────────────────────────────┘

Пример условного обозначения подогревателя разъемного типа, с наружным диаметром корпуса секции 219 мм, длиной секции 4 м, без компенсатора теплового расширения, на условное давление 1,0 МПа, с трубной системой из гладких труб из пяти секций, климатического исполнения У3:

ПВ 219 x 4 - 1,0-РГ-5-У3 ГОСТ 27590-88.

То же, с компенсатором теплового расширения, трубной системой из профилированных труб, климатического исполнения ТС4:

ПВ 219 x 4 - 1,0-РПК-5-ТС4 ГОСТ 27590-88.

1.4. Условное обозначение секции - по следующей схеме:

СЕКЦИЯ x L - - XXX - Q - И

─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─

Наружный диаметр корпуса секции, мм │ │ │ │ │ │

─────────────────────────────────────┘ │ │ │ │ │

Длина секции, м │ │ │ │ │

──────────────────────────────────────────┘ │ │ │ │

Условное давление рабочей среды, МПа │ │ │ │

──────────────────────────────────────────────┘ │ │ │

Тип секции по табл. 1 │ │ │

────────────────────────────────────────────────────┘ │ │

Расчетный тепловой поток секции, кВт │ │

─────────────────────────────────────────────────────────┘ │

Вид климатического исполнения по ГОСТ 15150-69 │

─────────────────────────────────────────────────────────────┘

Пример условного обозначения секции с наружным диаметром корпуса 114 мм, длиной 4 м, на условное давление 1,6 МПа, сварного типа, с компенсатором теплового расширения, с трубной системой из гладких труб, с расчетным тепловым потоком 74,9 кВт, климатического исполнения Т4:

СЕКЦИЯ 114 x 4 - 1,6-СГК-74,9-Т4 ГОСТ 27590-88.

То же, с трубной системой из профилированных труб, с расчетным тепловым потоком 114,3 кВт, климатического исполнения УЗ:

СЕКЦИЯ 114 x 4 - 1,6-СПК-114,3-У3 ГОСТ 27590-88.

1.5. При поставке подогревателей россыпью соединительным калачам и переходам присваивают отдельные обозначения.

1.5.1. Условное обозначение соединительного калача должно включать:

наружный диаметр, мм;

межосевое расстояние, мм;

исполнение согласно черт. 9.

Пример условного обозначения соединительного калача с наружным диаметром 159 мм, исполнения 2:

КАЛАЧ 159 - 2 ГОСТ 27590-88.

1.5.2. Условное обозначение перехода должно включать:

наружные диаметры торцов, мм;

исполнение согласно черт. 10.

Пример условного обозначения перехода с наружными диаметрами торцов 114 x 89, исполнения 1:

ПЕРЕХОД 114 x 89 - 1 ГОСТ 27590-88.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Характеристики подогревателей

2.1.1. Все подогреватели (секции) должны изготавливаться с блоком опорных перегородок по согласованной и утвержденной в установленном порядке конструкторской документации, разработанной в соответствии с требованиями настоящего стандарта и "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденных Госгортехнадзором СССР.

Подогреватели, изготавливаемые для экспорта, должны соответствовать требованиям настоящего стандарта и заказа-наряда внешнеторговых организаций.

2.1.2. Основные характеристики подогревателей должны соответствовать приведенным в табл. 3.

Таблица 3

Основные характеристики подогревателей

──────┬───────────────────────┬───────────────────────┬───────────┬─────┬─────────────────────

Наруж-│ Тепловой поток, кВт, │Гидравлическое │поверх- │Коли-│ Масса <**>, кг

ный │ секции длиной │сопротивление <*>, МПа,│ность │чест-│

диа- │ │не более, секции длиной│нагрева, │во │

метр ├───────────┬───────────┼───────────┬───────────┤м2, секции │тру- ├───────────┬────┬────

кор- │трубная │трубная │трубная │трубная │длиной │бок │ секции │ка- │пе-

пуса │система │система │система из │система из │ │в │ длиной │лача│ре-

сек- │из гладких │из профи- │гладких │профилиро- │ │сек- │ │ │хода

ции, │труб │лированных │труб (ис- │ванных труб│ │ции, │ │ │

мм │(исполне- │труб (ис- │полнение 1)│(исполне- │ │шт. │ │ │

│ние 1) │полнение 2)│ │ние 2) │ │ │ │ │

├─────┬─────┼─────┬─────┼─────┬─────┼─────┬─────┼─────┬─────┤ ├─────┬─────┤ │

│ 2 м │ 4 м │ 2 м │ 4 м │ 2 м │ 4 м │ 2 м │ 4 м │ 2 м │ 4 м │ │ 2 м │ 4 м │ │

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼────┼────

57 │7,9 │17,6 │10,5 │23,5 │0,004│0,006│0,008│0,014│0,37 │0,75 │ 4 │23,5 │37,0 │8,6 │5,5

│ │ │ │ │-----│-----│-----│-----│ │ │ │ │---- │ │

│ │ │ │ │0,007│0,009│0,008│0,010│ │ │ │ │38,4 │ │

──────┼─────┼─────┼─────┼─────┤ │ │ │ ├─────┼─────┼─────┼─────┼─────┼────┼────

76 │13,1 │28,3 │17,5 │37,7 │ │ │ │ │0,65 │1,32 │ 7 │32,5 │52,4 │10,9│6,8

│ │ │ │ │ │ │ │ │ │ │ │ │---- │ │

│ │ │ │ │ │ │ │ │ │ │ │ │53,8 │ │

89 │18,2 │40,7 │24,3 │54,3 │ │ │ │ │0,93 │1,88 │ 10 │40,0 │64,2 │13,2│8,2

│ │ │ │ │ │ │ │ │ │ │ │ │---- │ │

│ │ │ │ │ │ │ │ │ │ │ │ │65,9 │ │

114 │39,9 │85,7 │53,2 │114,3│ │ │ │ │1,79 │3,58 │ 19 │58,0 │97,1 │17,7│10,5

│ │ │ │ │ │ │ │ │ │ │ │ │---- │ │

│ │ │ │ │ │ │ │ │ │ │ │ │98,9 │ │

168 │74,4 │147,5│93,9 │196,7│ │ │ │ │3,49 │6,98 │ 37 │113,0│193,8│32,8│17,4

│ │ │ │ │ │ │ │ │ │ │ │ │-----│ │

│ │ │ │ │ │ │ │ │ │ │ │ │194,7│ │

219 │113,4│238,4│151,2│317,9│ │ │ │ │5,75 │11,51│ 61 │173,0│301,3│54,3│26,0

│ │ │ │ │ │ │ │ │ │ │ │ │-----│ │

│ │ │ │ │ │ │ │ │ │ │ │ │305,9│ │

273 │236,0│479,1│314,7│638,8│ │ │ │ │10,28│20,56│ 109 │262,0│461,7│81,4│35,0

│ │ │ │ │ │ │ │ │ │ │ │ │-----│ │

│ │ │ │ │ │ │ │ │ │ │ │ │465,2│ │

325 │302,1│632,4│402,8│843,3│ │ │ │ │14,24│28,49│ 151 │338,0│594,4│97,3│43,0

│ │ │ │ │ │ │ │ │ │ │ │ │-----│ │

│ │ │ │ │ │ │ │ │ │ │ │ │598,6│ │

--------------------------------

<*> В числителе приведено значение гидравлического сопротивления внутренней полости трубной системы секции, в знаменателе - межтрубного пространства секции.

<**> В числителе приведено значение массы секции без компенсатора теплового расширения, в знаменателе - при его наличии.

Примечание. Тепловой поток секций определен при следующих условиях: скорость нагреваемой среды в трубках - 1 м/с; расход среды в трубном пространстве равен расходу среды в межтрубном пространстве; перепад температур в подогревателе по нагреваемой и греющей среде - 45 °C; среднелогарифмический температурный перепад - 10 °C.

2.1.3. Подогреватели должны иметь следующие показатели надежности:

полный назначенный срок службы - не менее 15 лет;

средний срок службы между капитальными ремонтами - не менее 5 лет;

установленная безотказная наработка - не менее 8000 ч.

2.2. Требования к материалам

2.2.1. Детали и сборочные единицы секций и подогревателей должны изготавливаться из материалов и полуфабрикатов, предусмотренных "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденными Госгортехнадзором СССР и указанных в конструкторской документации.

2.2.2. Трубная система секций (исполнение 1 и 2) должна изготавливаться из латуни марки Л68 или ЛО 70-1 по ГОСТ 21646-76 или Л68 по ГОСТ 494-76.

2.2.3. Опорные перегородки секций должны изготавливаться из латуни марки ЛЦ40Сд по ГОСТ 17711-80.

2.3. Комплектность

2.3.1. В комплект подогревателя должны входить:

секции,

переходы и калачи с крепежными изделиями и паронитовыми прокладками,

паспорт по ГОСТ 2.601-68.

По требованию заказчика в комплект подогревателя могут входить ответные фланцы.

2.3.2. Комплектность подогревателя для экспорта должна соответствовать требованиям заказа-наряда внешнеторговых организаций.

2.4. Маркировка

2.4.1. Каждый подогреватель (секцию) снабжают фирменной табличкой по ГОСТ 12971-67 из белой жести по ГОСТ 13345-85, на которой должны быть нанесены следующие данные:

наименование предприятия-изготовителя;

наименование изделия и его обозначение;

давление условное и давление гидроиспытаний, МПа (кгс/см2);

максимальная температура греющей среды, °C;

заводской номер, год выпуска.

На подогревателях для экспорта, кроме основной таблички, должна быть прикреплена табличка "Сделано в СССР".

Маркировку наносят ударным способом металлическими клеймами или травлением. Места установок табличек должны быть указаны в конструкторской документации.

2.4.2. Транспортная маркировка подогревателей - по ГОСТ 14192-77.

2.4.3. Транспортная маркировка подогревателей для экспорта должна соответствовать ГОСТ 14192-77 и заказу-наряду внешнеторговых организаций.

2.5. Окраска, консервация и упаковка

2.5.1. Подготовка наружных поверхностей подогревателя перед окраской - по ГОСТ 9.402-80.

2.5.2. Подогреватели (секции) должны быть окрашены с наружной стороны лаком БТ-577 по ГОСТ 5631-79 или грунтовкой ГФ 21 по ГОСТ 25129-82.

Качество окраски должно соответствовать VII классу по ГОСТ 9.032-74, а по условиям эксплуатации - группе У3 по ГОСТ 9.104-79.

2.5.3. Окраску подогревателей, экспортируемых в районы с умеренным климатом, производят в два слоя лаком БТ-577 с добавлением 20% алюминиевой пудры по ГОСТ 5494-71.

2.5.4. Окраску подогревателей, экспортируемых в страны с тропическим климатом, производят грунтом ФЛ-03К по ГОСТ 9109-81 методом распыления с последующей сушкой, затем наносятся 3 - 5 слоев эмали марки ХВ-124 или ХВ-125 по ГОСТ 10144-74 с промежуточной сушкой. Допускается применение других лакокрасочных покрытий, соответствующих по устойчивости к атмосферным воздействиям первой группе покрытий по ГОСТ 9.401-79.

2.5.5. Для стран с тропическим климатом крепежные изделия должны быть кадмированы согласно "Кд 10.ХР" по ГОСТ 9.306-85.

2.5.6. Подогреватели, изготавливаемые для экспорта, подвергают консервации путем покрытия механически обработанных поверхностей консервационной смазкой К-17 по ГОСТ 10877-76. Срок действия консервации - 3 года. По истечении указанного срока изделие подлежит переконсервации.

2.5.7. Техническая и товаросопроводительная документация подогревателей, изготавливаемых на экспорт, должна соответствовать требованиям заказа-наряда внешнеторговых организаций.

2.5.8. Подогреватели (секции) для народного хозяйства упаковывают в транспортные пакеты, сформированные из отдельных подогревателей (секций) согласно ГОСТ 21929-76 и ГОСТ 23238-78.

Масса транспортного пакета должна быть от 500 до 5000 кг.

2.5.9. Упаковка подогревателей для экспорта - в соответствии с требованиями заказа-наряда внешнеторговых организаций.

Подогреватели (секции) должны быть упакованы в деревянные ящики типа III-1, III-2 по ГОСТ 2991-85 или типа III-1, V-1 по ГОСТ 10198-78.

2.5.10. Для районов Крайнего Севера и труднодоступных районов упаковку подогревателей с диаметром секции от 57 до 114 мм включительно производят в соответствии с ГОСТ 15846-79 в ящики типа III-1, III-2 по ГОСТ 2991-85 или III-1, V-1 по ГОСТ 10198-78.

В указанные районы допускается отправлять подогреватели на брусьях-полозьях или упакованными в транспортные пакеты согласно ГОСТ 21929-76.

2.5.11. Перед отправкой открытые патрубки и штуцеры должны быть заглушены.

2.5.12. Техническая и товаросопроводительная документация должна быть уложена в первое упаковочное место, на котором должна быть надпись "Техническая документация здесь". Упаковочные листы вкладываются в каждое отгрузочное место.

2.5.13. Техническую документацию на подогреватели, отправляемые на брусьях-полозьях или в неупакованном виде, пересылают потребителю по почте.

2.6. Требования безопасности

2.6.1. Конструкция подогревателей (секций) должна обеспечивать выполнение требований безопасности, предусмотренных ГОСТ 12.2.049-80, ГОСТ 12.2.003-74 и инструкций по технике безопасности.

2.6.2. Подогреватели должны быть теплоизолированы согласно требованиям "Правил эксплуатации теплоиспользующих установок и тепловых сетей", утвержденных Госгортехнадзором СССР.

3. ПРИЕМКА

3.1. Подогреватели (секции) подвергают приемосдаточным, периодическим и типовым испытаниям. Объем испытаний - в соответствии с табл. 4.

Таблица 4

Виды и объем испытаний подогревателей

──────────────────────────┬─────────┬─────────────────────────────

Наименование испытаний │ Номер │ Виды испытаний

│ пункта, ├─────────┬─────────┬─────────

│ таблицы │приемо- │периоди- │ типовые

│ │сдаточные│ческие │

──────────────────────────┼─────────┼─────────┼─────────┼─────────

1. Проверка типов, │1.1, 1.2 │ + │ - │ -

основных номинальных │ │ │ │

размеров подогревателей │ │ │ │

и сборочных единиц │ │ │ │

2. Проверка величины │ Табл. 3 │ - │ + │ +

теплового потока секции │ │ │ │

3. Проверка гидравличес- │ Табл. 3 │ - │ + │ +

кого сопротивления │ │ │ │

внутренней полости и │ │ │ │

межтрубного пространства │ │ │ │

трубной системы секции │ │ │ │

4. Проверка на соответ- │ 2.2.1, │ + │ - │ -

ствие материалов │ 2.2.2 │ │ │

и полуфабрикатов │ │ │ │

требованиям стандартов │ │ │ │

или технических условий │ │ │ │

5. Проверка качества │ 2.1.1 │ + │ - │ -

сварных соединений │ │ │ │

6. Гидравлические │ 2.1.1 │ + │ - │ -

испытания │ │ │ │

7. Проверка комплектнос- │ 2.3, │ + │ - │ -

ти, правильности нанесе- │2.4, 2.5 │ │ │

ния маркировки, окраски, │ │ │ │

консервации и упаковки │ │ │ │

8. Проверка наличия │ 2.5 │ + │ - │ -

сопроводительной │ │ │ │

документации │ │ │ │

9. Проверка массы │ Табл. 3 │ - │ + │ +

Примечание. Знак "+" означает, что соответствующие испытания проводят, знак "-" - не проводят.

3.2. Приемосдаточным испытаниям подвергают каждый подогреватель на предприятии-изготовителе.

Подогреватели (секции), не отвечающие хотя бы одному из требований настоящего стандарта, другой нормативно-технической и конструкторской документации, возвращают на доработку и после устранения дефектов подвергают повторным приемосдаточным испытаниям. При обнаружении брака при повторных испытаниях подогреватель бракуют.

3.3. Периодические испытания проводят в эксплуатационных условиях или на испытательном стенде один раз в три года. Испытаниям подвергают один подогреватель (секцию) из типоразмерного ряда, выпускаемого предприятием-изготовителем.

Периодическим испытаниям подвергают подогреватели (секции), прошедшие приемосдаточные испытания.

3.4. Типовые испытания подогревателей проводят на одном представителе из типоразмерного ряда в эксплуатационных условиях или на испытательном стенде.

4. МЕТОДЫ ИСПЫТАНИЙ И КОНТРОЛЯ

4.1. Каждый подогреватель, секцию, переход и соединительный калач подвергают операционному контролю на соответствие рабочим чертежам.

4.2. Средства измерения геометрических размеров должны быть выбраны в соответствии с предельными отклонениями, указанными на рабочих чертежах.

4.3. Качество сварных соединений проверяют методами и в объеме, предусмотренными принятыми на предприятии-изготовителе правилами контроля сварных соединений.

4.4. Гидравлическим испытаниям подвергают каждую секцию по межтрубному пространству, калач и переход - отдельно или каждый подогреватель в сборе. Испытания проводят согласно "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденным Госгортехнадзором СССР.

4.5. Маркировку (п. 2.4), комплектность (п. 2.3), наличие сопроводительной документации (п. 2.5.12), окраску, консервацию и упаковку (п. 2.5) на соответствие требованиям настоящего стандарта и рабочих чертежей проверяют визуальным осмотром.

4.6. Теплотехнические характеристики подогревателей (табл. 3) проверяют при проведении периодических и типовых испытаний в эксплуатационных условиях или на испытательном стенде с помощью штатных и дополнительно установленных контрольно-измерительных приборов по программе и методике, согласованной и утвержденной в установленном порядке.

4.7. Проверку подогревателей на соответствие требованиям надежности проводят по статистическим данным объектов эксплуатации.

4.8. Проверку массы сборочных единиц подогревателей проводят средствами измерений по ГОСТ 23711-79.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Подогреватели (секции) транспортируют любым видом транспорта в соответствии с правилами перевозки, действующими на принятом для перевозки транспорте. Условия транспортирования в части воздействия климатических факторов - 3 или 4 по ГОСТ 15150-69, в части воздействия механических факторов - условия Ж по ГОСТ 23170-78.

5.2. Погрузку и крепление изделий проводят по чертежам предприятия-изготовителя.

5.3. Хранение подогревателей (секций) согласно условиям 7 или 9 по ГОСТ 15150-69.

5.4. Подогреватели (секции), хранящиеся на открытых площадках, предохраняют от соприкасания с грунтом путем установки их на подкладки высотой не менее 200 мм.

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1. Подогреватели устанавливают в закрытом помещении и эксплуатируют при температуре окружающего воздуха свыше 0 °C.

6.2. Обслуживающий персонал должен строго соблюдать требования по режиму работы подогревателя и его безопасному обслуживанию, своевременно проверять исправность арматуры, контрольно-измерительных приборов и предохранительных устройств.

6.3. При вынужденной кратковременной остановке в работе подогревателя и дренирования трубной системы и межтрубного пространства заполнение подогревателя водой проводят только после охлаждения трубных решеток.

6.4. Не допускается проводить ремонт подогревателя и его элементов во время работы или при наличии в них давления.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Предприятие-изготовитель гарантирует соответствие подогревателей (секций) требованиям настоящего стандарта при соблюдении условий транспортирования, монтажа, хранения и эксплуатации.

7.2. Гарантийный срок эксплуатации подогревателей - 24 мес с момента ввода в эксплуатацию, но не более 36 мес со дня отгрузки, а для подогревателей экспортного исполнения - с момента проследования через Государственную границу СССР.
