"ГОСТ 27653-88. Костюмы мужские для защиты от механических воздействий, воды и щелочей. Технические условия" :: "docstroika.ru-Максимум" - бесплатные нормативы для строителей и проектировщиков

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 28 марта 1988 г. N 769

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОСТЮМЫ МУЖСКИЕ ДЛЯ ЗАЩИТЫ ОТ МЕХАНИЧЕСКИХ ВОЗДЕЙСТВИЙ,

ВОДЫ И ЩЕЛОЧЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Men's suits for protection from mechanical damage,

water and alkalies. Specifications

ГОСТ 27653-88

Группа М38

ОКП 85 7231 1001

Срок действия

с 1 января 1990 года

до 1 января 1995 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством легкой промышленности СССР.

Исполнители: Т.Н. Кочегура, канд. техн. наук (руководитель темы); З.Д. Репина; С.А. Этко.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 28.03.1988 N 769.

3. Срок первой проверки - 1992 г. Периодичность проверки - 5 лет.

4. Взамен ГОСТ 12.4.038-79.

5. Ссылочные нормативно-технические документы

────────────────────────────────────────┬─────────────────────────

Обозначение НТД, на которую дана ссылка │ Номер пункта, раздела

────────────────────────────────────────┼─────────────────────────

ГОСТ 12.4.031-84 │ 1.3.2.11

ГОСТ 12.4.115-82 │ 1.5

ГОСТ 12.4.116-82 │ 1.3.2.1

ГОСТ 12.4.169-85 │ 5.1

ГОСТ 4103-82 │ 3

ГОСТ 6309-87 │ 1.4

ГОСТ 7259-77 │ 1.4

ГОСТ 10581-82 │ 1.5; 1.6; 4

ГОСТ 11680-76 │ 1.4

ГОСТ 12807-79 │ 1.3.2.1

ГОСТ 19159-85 │ 1.5; 1.6; 4

ГОСТ 20712-75 │ 1.4

ГОСТ 23948-80 │ 2

ОСТ 17-192-78 │ 1.4

ОСТ 17-582-76 │ 1.4

ОСТ 17-805-85 │ 1.4

ОСТ 17-699-83 │ 1.4

ОСТ 17-921-82 │ 1.4

ТУ 17 КазССР 01-426-84 │ 1.4

ТУ 17-1371-84 │ 1.4

ТУ 17 РСФСР 62-10645-83 │ 1.4

ТУ 17 РСФСР 60-10724-84 │ 1.4

ТУ 17 РСФСР 68-9793-80 │ 1.4

ТУ 17 ГрузССР 122-83 │ 1.4

ТУ 17 КазССР 01-385-80 │ 1.4

ТУ 17 ЭССР 442-80 │ 1.4

Настоящий стандарт распространяется на мужские костюмы, предназначенные в качестве специальной одежды для защиты от механических воздействий, воды и щелочей (концентрация до 20%).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта, промышленной технологией поузловой обработки специальной одежды, образцом-эталоном и техническим описанием модели, утвержденными в установленном порядке, по Госзаказу - образцом, утвержденным заказчиком.

1.2. Основные параметры и размеры

1.2.1. Костюмы должны изготовляться двух типов: А и Б (черт. 1 и 2).

Тип А

Черт. 1

Тип Б

Черт. 2

1.2.2. Размеры костюмов должны соответствовать росту и обхвату груди типовой фигуры человека, указанным в табл. 1 и 2.

Таблица 1

см

──────────────────────────────────────────────────────────────────

Размер

────────────────────────────────┬─────────────────────────────────

Рост типовой фигуры человека │ Интервал роста человека

────────────────────────────────┼─────────────────────────────────

158, 164 │ От 155 до 167 включ.

170, 176 │ Св. 167 " 179 "

182, 188 │ " 179 " 191 "

Таблица 2

см

──────────────────────────────────────────────────────────────────

Размер

──────────────────────────────────┬───────────────────────────────

Обхват груди типовой фигуры │Интервал обхвата груди человека

человека │

──────────────────────────────────┼───────────────────────────────

88, 92 │ От 86 до 94 включ.

96, 100 │ Св. 94 " 102 "

104, 108 │ " 102 " 110 "

112, 116 │ " 110 " 118 "

120, 124 │ " 118 " 126 "

Примечание к табл. 1 и 2. Костюмы размеров меньше 88, 92 см по обхвату груди и 158, 164 см по росту типовой фигуры человека и более 120, 124 см по обхвату груди и 182, 188 см по росту типовой фигуры человека должны изготовляться по требованию потребителя.

1.2.3. Измерения готовых костюмов должны соответствовать указанным в табл. 3 и на черт. 3 - 8.

Таблица 3

см

─────┬──────────────────────┬────────┬──────────────────────────────┬──────

Номер│ Наименование места │ Рост │ Обхват груди типовой фигуры │Допус-

изме-│ измерения │типовой │ человека │каемое

рения│ │ фигуры ├─────────────────┬────────────┤откло-

на │ │человека│ I подгруппа │II подгруппа│нение

чер- │ │ ├─────┬─────┬─────┼─────┬──────┤

теже │ │ │ 88 │ 96 │ 104 │ 112 │ 120 │

│ │ │ 92 │ 100 │ 108 │ 116 │ 124 │

─────┴──────────────────────┴────────┴─────┴─────┴─────┴─────┴──────┴──────

КУРТКА (черт. 3 - 6)

1 │ Длина спинки │158, 164│ 75,0│ 75,0│ 75,0│ 75,0│ 75,0 │+/-1,0

│ │170, 176│ 79,0│ 79,0│ 79,0│ 79,0│ 79,0 │

│ │182, 188│ 83,0│ 83,0│ 83,0│ 83,0│ 83,0 │

2 │ Ширина спинки │ - │ 48,0│ 50,0│ 52,0│ 54,0│ 56,0 │+/-1,0

3 │ Длина полочки (от │158, 164│ 66,7│ 67,3│ 67,9│ 69,0│ 69,8 │+/-1,0

│уступа борта до низа) │170, 176│ 70,7│ 71,3│ 71,9│ 73,0│ 73,8 │

│ │182, 188│ 74,7│ 75,3│ 75,9│ 77,0│ 77,8 │

4 │ Ширина полочки │ - │ 23,9│ 25,1│ 26,3│ 27,1│ 28,3 │+/-0,5

5 │ Ширина куртки на │ - │ 62,0│ 66,0│ 70,0│ 73,0│ 77,0 │+/-1,0

│уровне глубины проймы │ │ │ │ │ │ │

6 │ Ширина куртки внизу │ - │ 59,0│ 63,0│ 67,0│ 71,5│ 75,5 │+/-1,0

7 │ Длина рукава (от шва │158, 164│ 79,2│ 79,4│ 79,6│ 79,9│ 80,1 │+/-1,0

│втачивания воротника │170, 176│ 82,2│ 82,4│ 82,6│ 82,9│ 83,1 │

│до низа рукава) │182, 188│ 85,2│ 85,4│ 85,6│ 85,9│ 86,1 │

8 │ Ширина рукава вверху │ - │ 24,5│ 26,0│ 27,5│ 29,0│ 30,5 │+/-0,5

9 │ Ширина рукава внизу │ - │ 17,4│ 18,0│ 18,6│ 19,2│ 19,8 │+/-0,5

10 │ Длина воротника: │ │ │ │ │ │ │

│ тип А │ - │ 48,0│ 50,0│ 52,0│ 54,0│ 56,0 │+/-1,0

│ тип Б │ - │ 54,0│ 56,0│ 58,0│ 60,0│ 62,0 │+/-1,0

БРЮКИ (Черт. 7 - 8)

1 │ Длина по боковому шву│158, 164│ 94,0│ 94,0│ 94,0│ 94,0│ 94,0 │+/-1,0

│ │170, 176│103,0│103,0│103,0│103,0│103,0 │

│ │182, 188│112,0│112,0│112,0│112,0│112,0 │

2 │ Длина по шаговому шву│158, 164│ 70,2│ 69,2│ 68,2│ 67,2│ 66,2 │+/-1,0

│ │170, 176│ 77,0│ 76,0│ 75,0│ 74,0│ 73,0 │

│ │182, 188│ 83,8│ 82,8│ 81,8│ 80,8│ 79,8 │

3 │ Ширина на уровне │ - │ 35,6│ 37,6│ 39,6│ 41,6│ 43,6 │+/-1,0

│среднего шва │ │ │ │ │ │ │

4 │ Ширина внизу │ - │ 23,0│ 24,0│ 25,0│ 26,0│ 27,0 │+/-0,5

5 │ Длина полупояса │ - │ 44,0│ 48,0│ 52,0│ 56,0│ 60,0 │+/-1,0

Примечание. По требованию потребителя и по согласованию с ЦК соответствующего профсоюза величины измерений куртки 1, 3, 4, 5 и 6 и брюк 4 допускается изменять. В куртках со смещенной бортовой застежкой допускается изменять измерения 4, 5 и 6 не более чем на 5,0 см. Измерения куртки 1 и 3 допускается изменять только в сторону увеличения.

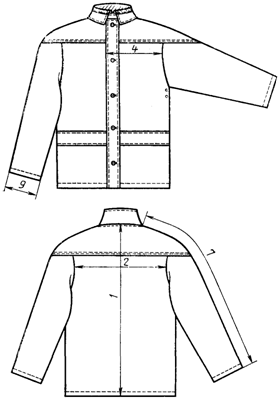

Тип А

Черт. 3

Тип А

Черт. 4

Тип Б

Черт. 5

Тип Б

Черт. 6

Тип А

Черт. 7

Тип Б

Черт. 8

1.3. Характеристика

1.3.1. Внешний вид

1.3.1.1. Куртка типа А с центральной бортовой застежкой на пуговицы с усилительными плечевыми накладками, накладными карманами с клапанами, вентиляционными отверстиями под проймами.

Воротник отложной с накладкой из хлопчатобумажной ткани. Рукава втачные с усилительными накладками.

Куртка типа Б с планкой, центральной бортовой застежкой на пуговицы, кокеткой спинки, переходящей на полочки и верхнюю часть рукавов, с вентиляционными отверстиями под проймами. На полочках - карманы с клапанами.

Воротник отложной, с цельнокроеной стойкой и накладкой из хлопчатобумажной ткани.

Брюки типа А с притачным поясом, шлевками, застежкой спереди, внешними передними карманами, усилительными накладками на передних и задних половинках брюк.

Брюки типа Б с притачным поясом, шлевками, застежкой спереди, внешними передними карманами, усилительными накладками на задних половинках брюк.

1.3.1.2. В зависимости от условий эксплуатации и по согласованию изготовителя с потребителем костюмы допускается изготовлять:

с усилительными накладками различной формы, количеством и местом расположения;

с карманами различных форм, размеров, количеств и мест расположения, с клапанами различных форм или без них;

с амортизационными прокладками;

с различными конструктивными элементами для регулирования ширины куртки, брюк по линии талии и низа, рукавов по линии низа;

без боковых швов;

с вентиляционными отверстиями различных видов, количеств и мест расположения (блочек не менее 4, щелевые, ромбовидные и т.д.) или без них;

с застежками различного вида;

куртки со смещенной бортовой застежкой;

с кокетками различных форм и без них;

с различной формой воротника и лацкана и без них;

с рукавами различной конструкции;

с капюшоном притачным или пристегивающимся;

с внутренним накладным нагрудным карманом;

отдельными предметами.

1.3.2. Основные требования к изготовлению

1.3.2.1. Виды стежков, строчек и швов, применяемых для изготовления костюмов, - по ГОСТ 12807-79.

Требования к стежкам, строчкам и швам - по ГОСТ 12.4.116-82.

1.3.2.2. При изготовлении костюмов допускаются:

спинка со швом посередине;

кокетка спинки (тип Б) со швом посередине;

полочки с цельнокроеными подбортами;

куртка без боковых швов;

воротник одинарный с подгибом предварительно обметанных срезов, тип А;

обтачки низа куртки, рукавов, брюк;

гульфик, клапаны и пояс цельновыкроенные.

1.3.2.3. Соединение срезов костюмов выполняют стачным двумя строчками, настрочным, запошивочным швами и швом "взамок".

1.3.2.4. Низ куртки, рукавов и брюк обрабатывают швом вподгибку с закрытым и открытым срезами шириной 1,5 - 2,5 см.

1.3.2.5. Открытые срезы обметывают или окантовывают.

1.3.2.6. Накладные детали костюмов настрачивают двумя строчками.

1.3.2.7. На верхний воротник настрачивают накладку из хлопчатобумажной ткани одной строчкой.

1.3.2.8. На полочках и спинке куртки должны быть вентиляционные отверстия (в виде блочек по две с каждой стороны от бокового шва). Под блочки ставятся усилители из основной ткани.

1.3.2.9. Петли обметывают в следующих местах:

на левом борте куртки (не менее пяти) - на расстоянии 2,0 см от края борта: верхнюю - на расстоянии 2,0 - 2,5 см от уступа, остальные - на равном расстоянии одна от другой;

на левом конце пояса брюк одну петлю посередине ширины;

на гульфике брюк (не менее двух) - на расстоянии 1,0 см от внешнего края.

1.3.2.10. Пуговицы пришивают соответственно расположению петель.

1.3.2.11. Определение сортности костюмов - по ГОСТ 12.4.031-84.

1.4. Требования к материалам

Костюмы должны изготовляться из материалов, указанных в табл. 4.

Таблица 4

────────────────────────┬────────────────────────┬─────────────────────────

Наименование материала │Нормативно-техническая │ Назначение материала

│ документация │

────────────────────────┼────────────────────────┼─────────────────────────

1. Парусина полульняная│ГОСТ 20712-75 │ Для изготовления

N 1ПВ; СКПВ арт. 11227 │ │костюмов и усилительных

N 5ПВ; СКПВ арт. 11201 │ │накладок

N 6ПВ; СКПВ арт. 11217, │ │

арт. 11206 │ │

2. Парусина полульняная│ТУ 17 РСФСР 68-9793-80 │ То же

СКПВ арт. 11258, 11259 │ │

3. Парусина полульняная│ГОСТ 20712-75 │ Для усилительных

N 7СК арт. 11239 │ │накладок в костюмах

│ │типов А и Б

4. Фланель, байка и │ГОСТ 7259-77 │ Для накладки на воротник

бумазея гладкокрашеная │ │

5. Фланель арт. 1688 │ТУ 17 КазССР 01-426-84 │ То же

6. Бязь гладкокрашеная │ГОСТ 11680-76, │ Для накладки на ворот-

│ТУ 17 РСФСР 60-10724-84,│ник, подкладки клапанов

│ТУ 17 ГрузССР 122-83, │карманов и пояса брюк,

│ТУ 17 КазССР 01-385-80, │окантовывания срезов,

│ТУ 17 ЭССР 442-80 │вешалки, подкладки

│ │карманов в куртке типа Б

7. Пуговицы │ОСТ 17-699-83 │

металлические или │ │

пластмассовые диаметром:│ │

18 - 22 мм │ │ Для застегивания курток,

│ │пояса брюк

13 - 17 мм │ │ Для застегивания

│ │гульфика

8. Пуговицы │ОСТ 17-805-86 │

пластмассовые диаметром:│ │

18 - 22 мм │ │ Для застегивания курток,

│ │пояса брюк

13 - 17 мм │ │ Для застегивания

│ │гульфика

9. Тесьма шириной: │ОСТ 17-582-76 │

12 - 15 мм │ │ Для вешалки

20 - 25 мм │ │ Для шлевок

10. Блочки │ОСТ 17-192-78 │ Для вентиляционных

металлические │ │отверстий

11. Нитки │ГОСТ 6309-87 │ Для изготовления

хлопчатобумажные швейные│ │костюмов

Rн 103,0 текс (10/6) │ │

Rн 81,1 текс (20/6) │ │

Rн 68,6 текс (30/6) │ │

12. Нитки капроновые │ТУ 17-1371-84 │ Для изготовления

швейные │ │костюмов

Rн 50,0 текс (50к) │ТУ 17 РСФСР 62-10645-83 │

13. Нитки │ГОСТ 6309-87 │ Для обметывания срезов

хлопчатобумажные швейные│ │костюмов

Rн 50,0 текс (40/3) │ │

Rн 63,6 текс (30/3) │ │

14. Нитки армированные │ОСТ 17-921-82 │ Для изготовления

Rн 45,0 текс (44 ЛХ-1) │ │костюмов

69,5 текс (65 ЛХ) │ │

Примечания. 1. По согласованию изготовителя с потребителем и ЦК соответствующего профсоюза допускается применять другие ткани и фурнитуру по качеству не ниже указанных в табл. 4.

2. Пуговицы должны быть термостойкими и устойчивыми к химической чистке.

1.5. Маркировка

Маркировка костюмов - по ГОСТ 10581-82 и ГОСТ 12.4.115-82, костюмов, изготовляемых по Госзаказу, - по ГОСТ 19159-85.

1.6. Упаковка

Упаковка костюмов - по ГОСТ 10581-82, костюмов, изготовляемых по Госзаказу, - по ГОСТ 19159-85.

2. ПРИЕМКА

Правила приемки костюмов - по ГОСТ 23948-80.

3. МЕТОДЫ КОНТРОЛЯ

Методы контроля качества костюмов - по ГОСТ 4103-82.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение костюмов - по ГОСТ 10581-82, костюмов, изготовляемых по Госзаказу, - по ГОСТ 19159-85.

5. УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ

5.1. Химическая чистка изделий - по ГОСТ 12.4.169-85.

5.2. Стирка - согласно Приложению.

Приложение

Рекомендуемое

ПАМЯТКА

ПО УХОДУ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ ЗА КОСТЮМАМИ,

ИЗГОТОВЛЕННЫМИ ИЗ ТКАНЕЙ ПОЛУЛЬНЯНЫХ

И В СМЕСИ С СИНТЕТИЧЕСКИМИ ВОЛОКНАМИ

1. Костюмы следует подвергать стирке в стиральной машине в растворе, содержащем не более 5 г/дм3 моющего препарата и 3 г/дм3 кальцинированной воды, в течение 10 мин с последующей промывкой.

2. Костюмы можно гладить утюгом или гладильным прессом. Для тканей с химическими волокнами температура гладильной поверхности не должна превышать 130 °C.
