Введен в действие

Постановлением Госстандарта СССР

от 25 мая 1988 г. N 1456



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



МАШИНЫ ЗЕМЛЕРОЙНЫЕ



ИНСТРУМЕНТ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

ЧАСТЬ 2. РЕМОНТНЫЙ ИНСТРУМЕНТ.

МЕХАНИЧЕСКИЕ СЪЕМНИКИ



Earth-moving machinery. Service tools.

Part 2. Common repair tools.

Mechanical pullers and pushers



ГОСТ 27718-88

(ИСО 4510/2-86)



Группа Г45



ОКП 48 1000



Дата введения

1 января 1989 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

2. Постановлением Государственного комитета СССР по стандартам от 25.05.1988 N 1456 введен в действие государственный стандарт СССР ГОСТ 27718-88, в качестве которого применен международный стандарт ИСО 4510/2-86, с 01.01.1989.



1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Настоящий стандарт устанавливает в качестве руководства при проектировании машин типы, общие требования и основные номинальные размеры механических съемников, приспособлений и переходников, используемых при выполнении ремонтных работ.

Стандарт распространяется на механические съемники, приспособления и переходники, применяемые для демонтажа шестерен и подшипников землеройных машин по ИСО 6165.

Изготовители машин должны выбирать соответствующие конструкциям машин размеры, указанные на черт. 5 - 8, а также указывать в соответствующих руководствах по ИСО 6750 инструменты, которые следует использовать при выполнении ремонтных работ.



2. ССЫЛКИ



Ссылочные документы приведены в Приложении.



3. ТИПЫ СЪЕМНИКОВ, ПРИСПОСОБЛЕНИЙ И ПЕРЕХОДНИКОВ



3.1. Съемники для шестерен и подшипников механические с наружным захватом (черт. 1).





1 - нажимной винт; 2 - захват; 3 - двухзахватная поперечина

съемника; 4 - трехзахватная поперечина съемника;

5 - универсальная поперечина съемника;

6 - односторонний захват; 7 - двусторонний захват



Черт. 1



3.2. Съемники для шестерен и подшипников механические с резьбовым присоединением (черт. 2).





1 - нажимной винт; 2 - переходник



Черт. 2



3.3. Приспособления механические для демонтажа шестерен и подшипников (черт. 3а и 3б).



Для внутреннего захвата





а



Для наружного захвата





б



1 - захват; 2 - дуговая кромка



Черт. 3



3.4. Переходник под съемник механический с наружной и внутренней резьбами (см. черт. 4 и 2).





1 - наружная резьба



Черт. 4



4. ОБЩИЕ ТРЕБОВАНИЯ



4.1. Конструкцией съемников и (или) приспособлений должно быть обеспечено свободное движение при минимальном зазоре между деталями.

4.2. Головки нажимного винта и (или) гайки, затягиваемые при выполнении ремонтной операции, должны иметь квадратную или шестигранную форму и размер, соответствующий стандартному ключу по ИСО 4510/1.

4.3. Конец нажимного винта должен быть заострен под углом 60° для приложения нагрузки в центре вала.

4.4. Концы захватов должны быть сконструированы так, чтобы предотвратить их соскальзывание при демонтаже шестерни или подшипника.

4.5. Съемные приспособления с наружным и внутренним захватами должны быть удобными для возможного использования со съемниками.

4.6. Переходники должны быть сконструированы для использования со съемниками с резьбовым присоединением.



5. РАЗМЕРЫ



Приводимые черт. 5, 6 и 7 иллюстрируют типы съемников и приспособлений и не определяют их конструкцию (форму, конфигурацию и т.д.).

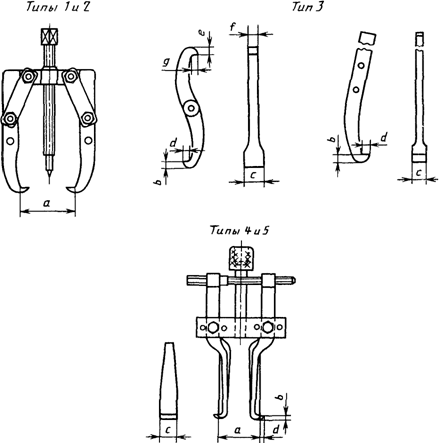

5.1. Съемники с захватами (черт. 5)





                                                       Размеры, мм

──────┬──────────────┬───────┬──────┬───────┬──────┬───────┬──────

 Типы │      a       │   b   │  c   │   d   │  e   │   f   │  g

──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼──────

  1   │    80 max    │  6,5  │ 17,5 │  6,0  │ 9,5  │  9,0  │  6,5

──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼──────

  2   │   125 max    │  9,5  │ 24,0 │  8,0  │ 7,5  │ 26,0  │ 11,5

──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼──────

  3   │   280 max    │ 14,5  │ 26,0 │ 14,5  │  -   │   -   │  -

──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼──────

  4   │ От 40 до 150 │  3,5  │ 29,0 │  6,5  │  -   │   -   │  -

──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼──────

  5   │ От 75 до 225 │  6,5  │ 51,0 │  6,5  │  -   │   -   │  -



Черт. 5



5.2. Съемники с резьбовым приспособлением (черт. 6)





                                                       Размеры, мм

─────────────────────────────┬────────────────────────────────────

             Типы            │                 a

─────────────────────────────┼────────────────────────────────────

              1              │            От 90 до 300

              2              │           От 180 до 420



Черт. 6



5.3. Дуговая кромка приспособления к съемнику (черт. 7)





                                                       Размеры, мм

────────┬────────────────┬─────────────┬────────────┬─────────────

  Типы  │       a        │      b      │     c      │      d

────────┼────────────────┼─────────────┼────────────┼─────────────

   1    │   От 5 до 50   │     2,0     │     3,0    │     4,5

────────┼────────────────┼─────────────┼────────────┼─────────────

   2    │  От 10 до 110  │     5,0     │     9,0    │     7,5

────────┼────────────────┼─────────────┼────────────┼─────────────

   3    │  От 15 до 135  │     6,5     │    13,0    │    11,0

────────┼────────────────┼─────────────┼────────────┼─────────────

   4    │  От 15 до 205  │     7,5     │    18,5    │    12,0

────────┼────────────────┼─────────────┼────────────┼─────────────

   5    │  От 20 до 340  │     9,5     │    20,0    │    23,0



Черт. 7



5.4. Наружная резьба переходника к съемнику (черт. 8)





1 - резьба a



                                                       Размеры, мм

────────────────────────────┬─────────────────────────────────────

            Типы            │                  a

────────────────────────────┼─────────────────────────────────────

             1              │              М12 x 1,5

────────────────────────────┼─────────────────────────────────────

             2              │              М12 x 1,75

────────────────────────────┼─────────────────────────────────────

             3              │              М14 x 1,5

────────────────────────────┼─────────────────────────────────────

             4              │              М14 x 2,0

────────────────────────────┼─────────────────────────────────────

             5              │              М16 x 1,5

────────────────────────────┼─────────────────────────────────────

             6              │              М16 x 2,0

────────────────────────────┼─────────────────────────────────────

             7              │              М18 x 2,5

────────────────────────────┼─────────────────────────────────────

             8              │              М20 x 2,5



Черт. 8











Приложение А



ПРИМЕРЫ ПРИМЕНЕНИЯ МЕХАНИЧЕСКИХ СЪЕМНИКОВ

И ПРИСПОСОБЛЕНИЙ К НИМ



А.1. Съемник (черт. 9)





1 - нажимной винт; 2 - шестерня



Черт. 9



А.2. Съемник с резьбовым присоединением (черт. 10)





1 - нажимной винт; 2 - переходник; 3 - съемник



Черт. 10



А.3. Съемник с приспособлением для внутреннего захвата (черт. 11)





1 - нажимной винт; 2 - съемник; 3 - приспособление

для внутреннего захвата; 4 - наружное кольцо подшипника;

5 - захват



Черт. 11



А.4. Съемник с приспособлением для наружного захвата (черт. 12)





1 - нажимной винт; 2 - съемник;

3 - приспособление для наружного захвата



Черт. 12



А.5. Съемное приспособление для внутреннего захвата с нажимным винтом (черт. 13)





1 - нажимной винт; 2 - съемное приспособление

для внутреннего захвата; 3 - наружное кольцо подшипника



Черт. 13











Приложение

Обязательное



ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



───────────────────┬──────────────────┬───────────────────────────

Раздел, подраздел, │   Обозначение    │Обозначение отечественного

 пункт, в котором  │ соответствующего │  нормативно-технического

 приведена ссылка  │    стандарта     │   документа, на который

                   │                  │        дана ссылка

───────────────────┼──────────────────┼───────────────────────────

        4.2        │    ИСО 4510/1    │             -

         1         │     ИСО 6165     │             -

         1         │     ИСО 6750     │             -
