Утвержден и введен в действие

Постановлением Госстроя СССР

от 10 октября 1988 г. N 223



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ



ТИПЫ И КОНСТРУКЦИЯ



Windows and balcony doors of woodaluminium for public buildings.

Types and structure



ГОСТ 27936-88



Группа Ж32



ОКП 53 6130



Дата введения

1 января 1990 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Государственным комитетом по архитектуре и градостроительству при Госстрое СССР; Всесоюзным научно-исследовательским институтом деревообрабатывающей промышленности (ВНИИдрев) Минлеспрома СССР.

Исполнители: И.С. Ланько, канд. архит. (руководитель темы); Е.Л. Угрюмов, канд. архит.; П.А. Калайда; М.Б. Приймак; В.Ф. Афендиков, канд. эконом. наук; В.В. Аникьев; Н.А. Мамчур; А.А. Жиркова; А.И. Водяницкий; Р.Н. Минчук; С.П. Соловьев, канд. техн. наук; Ю.М. Щипанов; И.В. Строков; В.В. Кислый, канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В. Шведов.

2. Утвержден и введен в  действие Постановлением Государственного строительного комитета СССР от 10.10.1988 N 223.

3. Введен впервые.

4. Ссылочные нормативно-технические документы



───────────────────────────────────────┬──────────────────────────

Обозначение НТД, на который дана ссылка│        Номер пункта

───────────────────────────────────────┼──────────────────────────

ГОСТ 111-78                            │2.5

ГОСТ 5088-78                           │2.6

ГОСТ 11214-86                          │1.3, 2.3, 2.4, 2.7, 2.8

ГОСТ 17585-72                          │2.6

ГОСТ 21519-84                          │1.4

ГОСТ 23166-78                          │1.3

ГОСТ 25097-82                          │1.1

СНиП II-3-79                           │2.3



Настоящий стандарт распространяется на деревоалюминиевые окна и балконные двери с деревянным внутренним и алюминиевым наружным переплетами с двойным остеклением (далее - изделия), предназначенные для общественных зданий и сооружений.



1. ТИПЫ



1.1. Деревоалюминиевые окна и балконные двери должны изготавливаться в соответствии с требованиями ГОСТ 25097, настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке и разработанным по серии 1.136.9-22, выпуск 5/88.

1.2. Изделия подразделяют на два типа:

Р - с раздельными переплетами;

С - со спаренными переплетами.

1.3. Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:

для типа Р - внутренним элементам окон и балконных дверей типа Р;

для типа С - наружным элементам окон и балконных дверей типа Р и черт. 2 - 19 настоящего стандарта.

1.4. Алюминиевая часть изделий должна соответствовать требованиям ГОСТ 21519 и профилям сечений, указанным на черт. 2 - 19.

1.5. Габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.

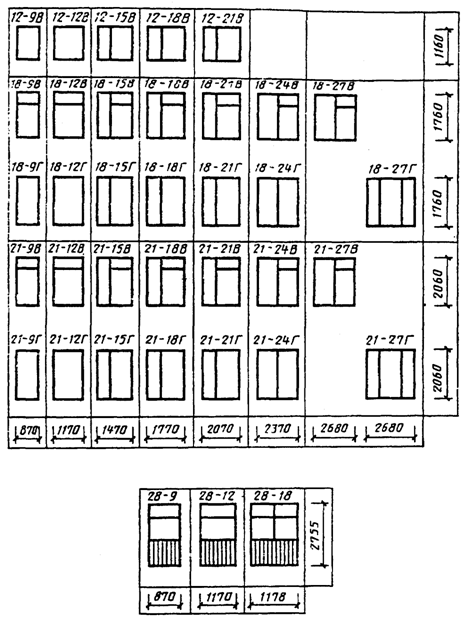

Габаритные размеры деревоалюминиевых окон и балконных дверей





Черт. 1



Примечание. Допускается применение окон 13,5М по ширине.



1.6. Одностворчатые окна и балконные двери, в т.ч. с фрамугами, могут изготавливаться с правым и левым открыванием, а многостворчатые окна с несимметричным рисунком переплета - в зеркальном исполнении.

1.7. Устанавливают следующую структуру условного обозначения изделия.



 X    X    X    X - X    X    X



                            Наименование изделия:

                            О - окно;

                            Б - балконная дверь

 └────┼────┼────┼───┼────┼────┼───

                             Конструктивное исполнение

                             наружной части:

                             Д - с алюминиевым переплетом

      └────┼────┼───┼────┼────┼───

                              Тип изделия по п. 1.2

           └────┼───┼────┼────┼───

                               Габаритный размер в модулях

                └───┼────┼────┼─── (модуль М = 100 мм) по высоте

                                и ширине

                    └────┼────┼───

                                 Буквы, обозначающие:

                                 В, Г - варианты рисунков

                                 переплетов окна по черт. 1;

                                 Н - рисунок переплета окна в

                                 зеркальном исполнении;

                                 Л - окно или балконную дверь

                                 с левой навеской створок

                                 (полотен)

                         └────┼───

                                  Обозначение настоящего

                                  стандарта

                              └───



Пример условного обозначения деревоалюминиевого окна типа С с габаритными размерами по высоте 18М и ширине 9М, с вариантом рисунка окна В:



ОДС 18-9В ГОСТ 27936-88



То же, окна типа С с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка окна В и рисунком переплета в зеркальном исполнении:



ОДС 18-15ВН ГОСТ 27936-88



То же, балконной двери типа Р с габаритными размерами по высоте 28М и ширине 9М:



БДР 28-9 ГОСТ 27936-88



То же, окна типа Р с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка Г:



ОДР 18-15Г ГОСТ 27936-88



То же, балконной двери типа Р с габаритными размерами по высоте 28М и ширине 12М, с левой навеской полотен:



БДР 28-12Л ГОСТ 27936-88



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ



2.1. Конструкция и основные размеры окон и балконных дверей должны соответствовать:

для типа Р - указанным в табл. 1 и на черт. 2 - 10;

для типа С - указанным в табл. 2 и на черт. 11 - 19.

2.2. По согласованию изготовителя с потребителем допускается изготовление окон и балконных дверей с фрамугами в отдельных коробках.

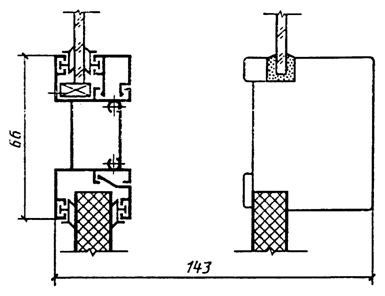

2.3. Конструкция заполнения глухой части полотен балконных дверей должна соответствовать ГОСТ 11214. Допускается применение других конструкций заполнения в зависимости от климатических районов эксплуатации изделий и при условии соблюдения требований СНиП II-3-79.

2.4. Для отвода дождевой и конденсатной воды в нижних и средних горизонтальных профилях должны быть предусмотрены водоотводящие отверстия или пазы, число которых должно соответствовать ГОСТ 11214.

2.5. Для остекления изделий следует применять стекло толщиной 3 - 4 мм по ГОСТ 111. Толщину стекла уточняют в проектах с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.6. Створки и полотна внутренних деревянных переплетов окон и балконных дверей типов Р и С должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088 и ГОСТ 17585.

Створки и полотна наружных алюминиевых переплетов изделий типа Р должны быть навешены на специальные алюминиевые петли, обеспечивающие дополнительное крепление к деревянной коробке, а типа С - на внутренние деревянные створки и полотна при помощи петель-шарниров.

2.7. Расположение петель и приборов в изделиях устанавливают в рабочих чертежах, утвержденных в установленном порядке, с учетом требований настоящего стандарта и ГОСТ 11214.

2.8. Габариты проемов окон и балконных дверей в наружных стенах зданий должны соответствовать габаритам проемов, принятым в ГОСТ 11214.

2.9. Места установки уплотняющих прокладок в притворах деревоалюминиевых окон и балконных дверей указаны на черт. 2 - 19.

2.10. По требованию потребителя деревоалюминиевые окна и балконные двери должны комплектоваться нащельниками, сливами, элементами для блокировки (комплектующие изделия), изготовляемыми по рабочим чертежам, утвержденным в установленном порядке. Вид и цвет защитно-декоративного покрытия алюминиевой и деревянной части изделия, а также дополнительные требования определяют по согласованию изготовителя с потребителем.

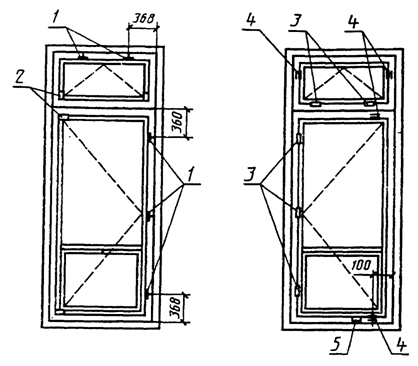

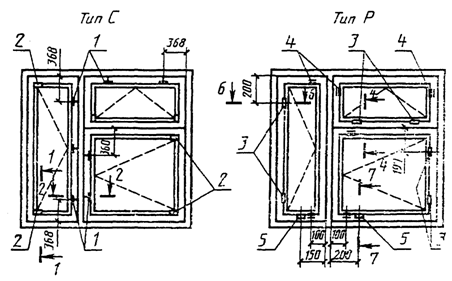

2.11. Примеры расположения приборов на алюминиевых переплетах в деревоалюминиевых окнах и балконных дверях приведены в Приложении.



Таблица 1



Конструкция и основные размеры окон и балконных дверей

с наружным переплетом

Тип Р





──────────────┬────────────┬─────────────────────────────────────────────────

Конструктивная│    Марка                        Размеры, мм

    схема                 ├─────────┬───────────────────────────────────────

                          │ изделия │                 стекла

                                   ├───────────────────┬───────────────────

                                       внутреннего         наружного

                          ├────┬────┼──────┬──────┬─────┼──────┬──────┬─────

                          │ А  │ Б  Высота│Ширина│Коли-Высота│Ширина│Коли-

                                              чест-            чест-

                                              │во               во

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 12-9В   │1160│870 │980   │695   │1    │965   │665   │1

              │ОДР 12-12В  │1160│1170│980   │995   │1    │965   │965   │1

              │ОДР 12-13,5В│1160│1320│980   │1145  │1    │965   │1115  │1

              │ОДР 18-9Г   │1760│870 │1580  │695   │1    │1565  │665   │1

              │ОДР 18-12Г  │1760│1170│1580  │995   │1    │1565  │965   │1

              │ОДР 18-13,5Г│1760│1320│1580  │1145  │1    │1565  │1115  │1

              │ОДР 21-9Г   │2060│870 │1880  │695   │1    │1865  │665   │1

              │ОДР 21-12Г  │2060│1170│1880  │995   │1    │1865  │965   │1

              │ОДР 21-13,5Г│2060│1320│1880  │1145  │1    │1865  │1115  │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 12-15В  │1160│1470│980   │775   │1    │965   │745   │1

                                        │---   │-          │---   │-

                                        │385   │1          │355   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 12-18В  │1160│1770│980   │995   │1    │965   │965   │1

                                        │---   │-          │---   │-

                                        │465   │1          │435   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 12-21В  │1160│2070│980   │1185  │1    │965   │1155  │1

                                        │----  │-          │----  │-

                                        │575   │1          │545   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-15Г  │1760│1470│1580  │775   │1    │1565  │745   │1

                                        │---   │-          │---   │-

                                        │385   │1          │355   │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 18-18Г  │1760│1770│1580  │995   │1    │1565  │965   │1

                                        │---   │-          │---   │-

                                        │465   │1          │435   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-21Г  │1760│2070│1580  │1185  │1    │1565  │1155  │1

                                        │----  │-          │----  │-

                                       │575   │1          │545   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-15Г  │2060│1470│1880  │775   │1    │1865  │745   │1

                                        │---   │-          │---   │-

                                        │385   │1          │355   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-18Г  │2060│1770│1880  │465   │1    │1865  │435   │1

                                        │---   │-          │---   │-

                                        │995   │1          │965   │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-21Г  │2060│2070│1880  │1185  │1    │1865  │1155  │1

                                        │----  │-          │----  │-

                                        │575   │1          │545   │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 18-24Г  │1760│2370│1580  │1030  │2    │1565  │1000  │2

              │ОДР 21-24Г  │2060│2370│1880  │1030  │2    │1865  │1000  │2

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 18-9В   │1760│870 │1050  │695   │1    │1045  │665   │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-12В  │1760│1170│1050  │995   │1    │1045  │965   │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-13,5В│1760│1320│1050  │1145  │1    │1045  │1115  │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-9В   │2060│870 │1350  │695   │1    │1345  │665   │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-12В  │2060│1170│1350  │995   │1    │1345  │965   │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-13,5В│2060│1320│1350  │1145  │1    │1345  │1115  │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 18-15В  │1760│1470│1580  │385   │1    │1565  │355   │1

                                  │1050  │775   │1    │1045  │745   │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-18В  │1760│1770│1580  │465   │1    │1565  │435   │1

                                  │1050  │995   │1    │1045  │965   │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-21В  │1760│2070│1580  │575   │1    │1565  │545   │1

                                  │1050  │1185  │1    │1045  │1155  │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-15В  │2060│1470│1880  │385   │1    │1865  │355   │1

                                  │1350  │775   │1    │1345  │745   │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-18В  │2060│1770│1880  │465   │1    │1865  │435   │1

                                 │1350  │995   │1    │1345  │965   │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-21В  │2060│2070│1880  │575   │1    │1865  │545   │1

                                  │1350  │1185  │1    │1345  │1155  │1

                                  │395         │1    │400         │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 18-24В  │1760│2370│1580  │1030  │1    │1565  │1000  │1

                                  │1050        │1    │1045        │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-24В  │2060│2370│1880  │1030  │1    │1865  │1000  │1

                                  │1350        │1    │1345        │1

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 18-27В  │1760│2680│1580  │1185  │1    │1565  │1155  │1

                                  │1050        │1    │1565        │1

                                  │395         │1    │1045        │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-27В  │2060│2680│1880  │1185  │1    │1865  │1155  │1

                                  │1350        │1    │1345        │1

                                  │395         │1    │400         │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │ОДР 18-27Е  │1760│2670│1580  │1185  │1    │1565  │1155  │1

                                        │----  │-          │----  │-

                                        │525   │2          │495   │2

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │ОДР 21-27Е  │2060│2670│1880  │1185  │1    │1865  │1155  │1

                                        │----  │-          │----  │-

                                        │525   │2          │495   │2

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │БДР 28-9    │2755│870 │1350  │695   │1    │1345  │665   │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

              ├────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

              │БДР 28-12   │2755│1170│1350  │995   │1    │1345  │965   │1

                                  │----        │-    │----        │-

                                  │395         │1    │400         │1

──────────────┼────────────┼────┼────┼──────┼──────┼─────┼──────┼──────┼─────

  Рисунок     │БДР 28-18   │2755│1778│1350  │750   │2    │1345  │740   │1

                                  │----        │-    │----  │740   │1

                                  │395         │2    │400   │740   │1

                                                         │740   │1



Примечание. В табл. 1 и 2 размеры на схемах деревоалюминиевых окон и балконных дверей даны в свету по наружным сторонам неокрашенных деревянных коробок.

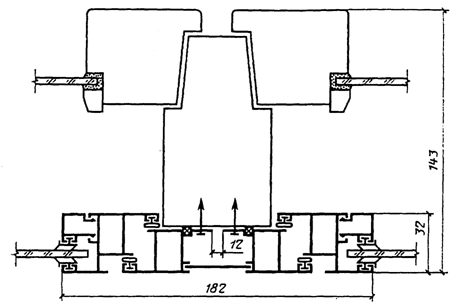

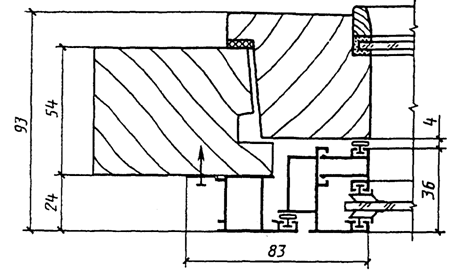

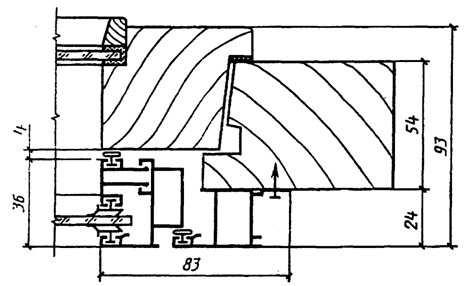

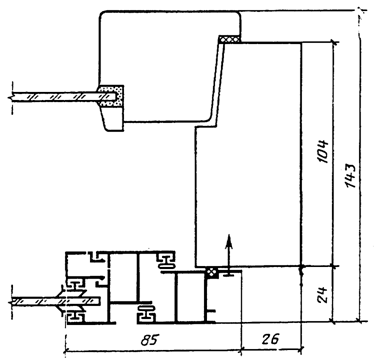

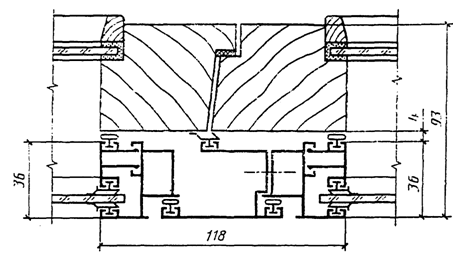

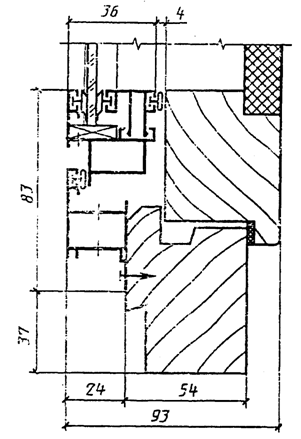

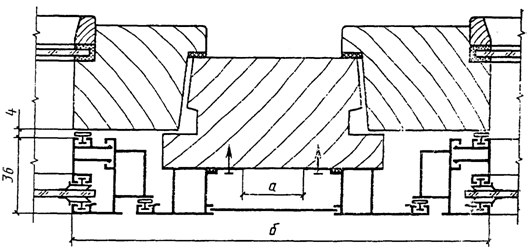

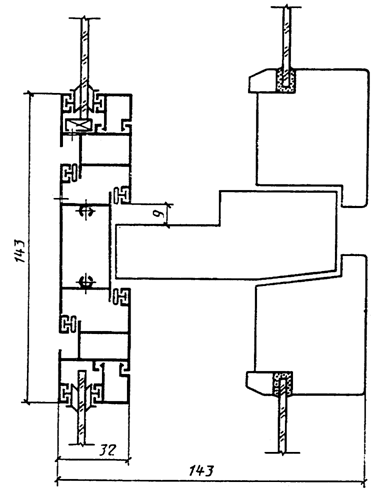

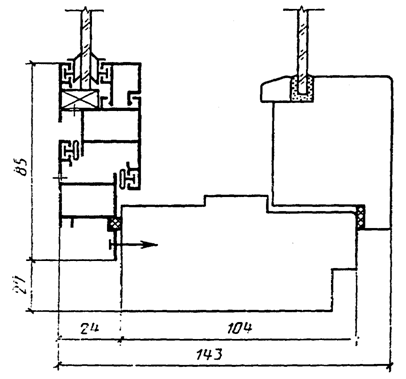

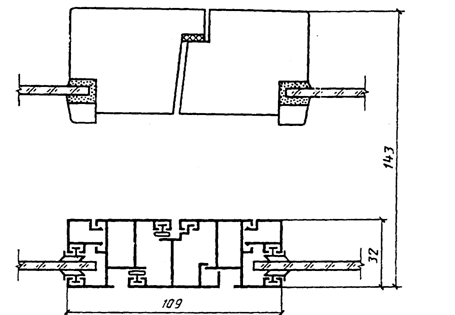

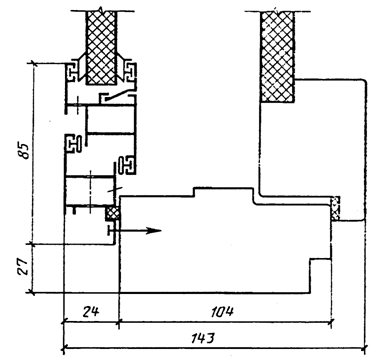

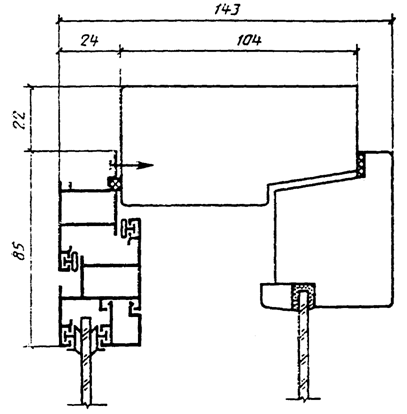

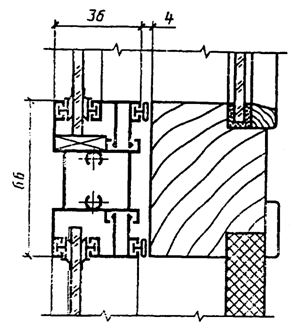

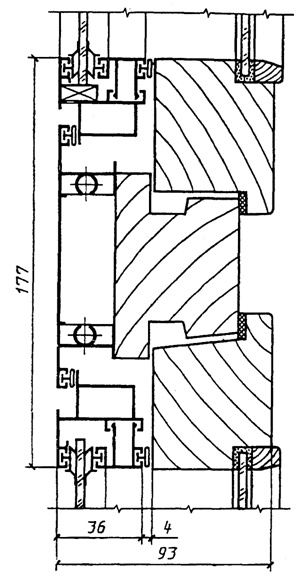

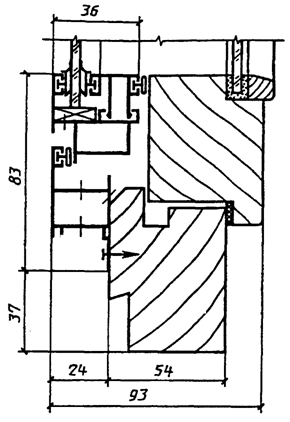

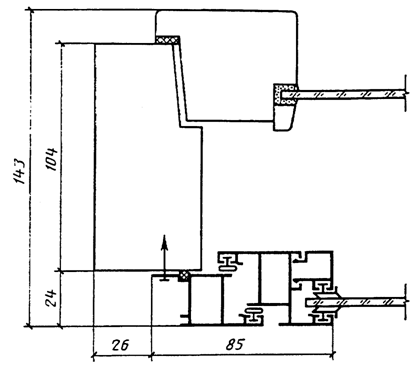

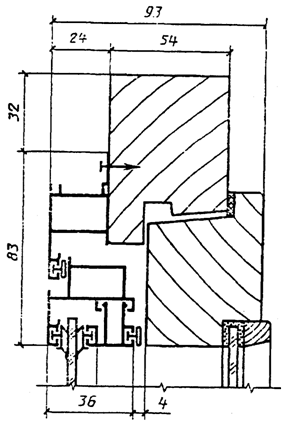

Сечение 1





Черт. 2



Сечение 2





Черт. 3



Сечение 3





Черт. 4



Сечение 4





Черт. 5



Сечение 5





Черт. 6



Сечение 6





Черт. 7



Сечение 7





Черт. 8



Сечение 8





Черт. 9



Сечение 9





Черт. 10



Таблица 2



Конструкция и основные размеры окон и балконных дверей

с наружным алюминиевым переплетом

Тип С





──────────────┬─────────────┬─────────────────────────────────────

Конструктивная│    Марка                    Размеры, мм

    схема                  ├─────────────┬───────────────────────

                              изделия           стекла

                           ├──────┬──────┼──────┬──────┬─────────

                              А     Б  Высота│Ширина│Количест-

                                                   │во

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 12-9В    │1142  │854   │930   │615   │2

              │ОДС 12-12В   │1142  │1154  │930   │915   │2

              │ОДС 12-13,5В │1142  │1304  │930   │1065  │2

              │ОДС 18-9Г    │1742  │854   │1530  │615   │2

              │ОДС 18-12Г   │1742  │1154  │1530  │915   │2

              │ОДС 18-13,5Г │1742  │1304  │1530  │1065  │2

              │ОДС 21-9Г    │2042  │854   │1830  │615   │2

              │ОДС 21-12Г   │2042  │1154  │1830  │915   │2

              │ОДС 21-13,5Г │2042  │1304  │1830  │1065  │2

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 12-15В   │1142  │1454  │930   │315   │2

                                             │705   │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 12-18В   │1142  │1754  │930   │395   │2

                                             │925   │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 12-21В   │1142  │2054  │930   │495   │2

                                             │1125  │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-15Г   │1742  │1454  │1530  │315   │2

                                             │705   │2

              │ОДС 18-18Г   │1742  │1754  │1530  │395   │2

                                             │925   │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-21Г   │1742  │2054  │1530  │495   │2

                                             │1125  │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-15Г   │2042  │1454  │1830  │315   │2

                                             │705   │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-18Г   │2042  │1754  │1830  │395   │2

                                             │925   │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-21Г   │2042  │2054  │1830  │495   │2

                                             │1125  │2

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 18-24Г   │1142  │2354  │1530  │960   │4

              │ОДС 21-24Г   │2042  │2354  │1830  │960   │4

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 18-9В    │1742  │854   │1015  │615   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-12В   │1742  │1154  │1015  │915   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-13,5В │1742  │1304  │1015  │1065  │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-9В    │2042  │854   │1350  │615   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-12В   │2042  │1154  │1350  │915   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-13,5В │2042  │1304  │1350  │1065  │2

                                       │350         │2

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 18-15В   │1742  │1454  │1530  │315   │2

                                       │1015  │705   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-18В   │1742  │1754  │1530  │395   │2

                                       │1015  │925   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-21В   │1742  │2054  │1530  │495   │2

                                       │1015  │1125  │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-15В   │2042  │1454  │1830  │315   │2

                                       │1315  │705   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-18В   │2042  │1754  │1830  │395   │2

                                       │1315  │925   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-21В   │2042  │2054  │1830  │495   │2

                                       │1315  │1125  │2

                                       │350         │2

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 18-24В   │1742  │2354  │1530  │960   │2

                                       │1015        │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-24В   │2042  │2354  │1830  │960   │2

                                       │1315        │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 18-27В   │1742  │2654  │1530  │1110  │2

                                       │1015        │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-27В   │2042  │2654  │1830  │1110  │2

                                       │1315        │2

                                       │350         │2

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │ОДС 18-27Г   │1742  │2654  │1530  │455   │2

                                             │1105  │4

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │ОДС 21-27Г   │2042  │2654  │1830  │455   │2

                                             │1105  │4

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │БДС 28-9     │2737  │854   │1315  │615   │2

                                       │350         │2

              ├─────────────┼──────┼──────┼──────┼──────┼─────────

              │БДС 28-12    │2737  │1154  │1315  │915   │2

                                       │350         │2

──────────────┼─────────────┼──────┼──────┼──────┼──────┼─────────

  Рисунок     │БДС 28-18    │2737  │1762  │1315  │685   │2

                                       │350   │735   │2

                                             │685   │2

                                             │735   │2



Сечение 1





Черт. 11



Сечение 2





Черт. 12



Сечение 3





Черт. 13



Сечение 4





Черт. 14



Сечение 5 и 6 (для трехстворочного окна)





Черт. 15



─────────────────────────┬─────────────────────┬──────────────────

         Сечения                    а                 б

─────────────────────────┼─────────────────────┼──────────────────

           5                        31                 197

─────────────────────────┼─────────────────────┼──────────────────

           6                        45                 211



Сечение 7





Черт. 16



Сечение 8





Черт. 17



Сечение 9





Черт. 18



Сечение 10





Черт. 19











Приложение

Справочное



РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ

В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (ПРИМЕРЫ)





1 - завертка врезная типа ЗР1; 2 - петля для спаривания;

3 - петля; 4 - соединитель створок; 5 - компенсатор



Черт. 20





1 - завертка врезная типа ЗР1; 2 - петля для спаривания;

3 - петля; 4 - соединитель створок; 5 - компенсатор



Черт. 21









ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ

Яндекс цитирования


Copyright © www.docstroika.ru, 2013 - 2024
