Утвержден и введен в действие

Постановлением Госстандарта СССР

от 31 октября 1990 г. N 2760

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 13

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 13.

Design and dimensions

ГОСТ 17163-90

(СТ СЭВ 118-74, СТ СЭВ 125-74)

Группа В56

ОКП 19 6000

Дата введения

1 июля 1993 года

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2760.

3. Срок проверки - 1999 г., периодичность проверки - 10 лет.

4. Взамен ГОСТ 17163-82.

5. Стандарт полностью соответствует СТ СЭВ 118-74 и 125-74.

6. Ссылочные нормативно-технические документы

─────────────────────────────────────────────┬────────────────────

Обозначение НТД, на который дана ссылка │ Номер пункта

─────────────────────────────────────────────┼────────────────────

ГОСТ 2209-90 │5

ГОСТ 25393-90 │3

1. Настоящий стандарт распространяется на пластины для отрезных и прорезных резцов.

2. Конструкция и размеры пластин должны соответствовать указанным на черт. 1 - 2 и в табл. 1 - 2.

------------------------------------

<*> Размеры для пресс-форм.

Черт. 1

Таблица 1

Размеры в мм

───────┬────┬────┬────┬──────┬──────────┬───────────┬─────────────

Обозна-│ l │ b │ s │альфа,│ Основное │Дополни- │Применение

чение │ │ │ │град. │применение│тельное │по специаль-

пластин│ │ │ │ │ │применение │ному заказу

───────┼────┼────┼────┼──────┼──────────┼───────────┼─────────────

13011 │3,5 │8 │3,0 │- │N 2, N 3, │N 4, N 6, │N 7

│ │ │ │ │N 5 │N 8, N 9, │

│ │ │ │ │ │N 10, N 11 │

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13031 │ │ │ │- │N 2, N 3 │N 4, N 5, │N 7

│ │ │ │ │ │N 6, N 8, │

│ │ │ │ │ │N 9, N 10, │

│ │ │ │ │ │N 11 │

───────┼────┼────┼────┼──────┼──────────┼───────────┼─────────────

13051 │4,5 │10 │4,0 │14 │N 2, N 3, │N 5, N 6, │N 7

│ │ │ │ │N 4 │N 8, N 9, │

│ │ │ │ │ │N 10, N 11 │

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13071 │ │ │ │18 │N 2, N 3, │N 6, N 8, │N 7

│ │ │ │ │N 4, N 5, │N 11 │

│ │ │ │ │N 9, N 10 │ │

───────┼────┼────┼────┼──────┼──────────┼───────────┼─────────────

13131 │5,5 │12 │5,0 │14 │N 2, N 3, │N 5, N 6, │N 7

│ │ │ │ │N 4, N 9, │N 8, N 11 │

│ │ │ │ │N 10 │ │

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13151 │ │ │ │18 │N 2, N 3, │N 6, N 8, │N 7

│ │ │ │ │N 4, N 5, │N 11 │

│ │ │ │ │N 9, N 10 │ │

───────┼────┼────┼────┼──────┼──────────┼───────────┼─────────────

13171 │6,5 │14 │6,0 │14 │N 3, N 4, │N 2, N 5, │N 7

│ │ │ │ │N 9, N 10 │N 6, N 8, │

│ │ │ │ │ │N 11 │

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13351 │ │ │ │18 │N 3, N 4, │N 2, N 6, │N 7

│ │ │ │ │N 5, N 9, │N 8, N 11 │

│ │ │ │ │N 10 │ │

───────┼────┼────┼────┼──────┼──────────┼───────────┼─────────────

13371 │8,5 │16 │8,0 │14 │N 4, N 9, │N 3, N 5, │N 2, N 7, N 8

│ │ │ │ │N 10 │N 6, N 11 │

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13391 │ │ │ │18 │N 4, N 7, │N 3, N 5, │N 2, N 8

│ │ │ │ │N 10 │N 6, N 9, │

│ │ │ │ │ │N 11 │

───────┼────┼────┼────┼──────┼──────────┼───────────┼─────────────

13411 │10,5│18 │10,0│14 │N 4, N 7, │N 6, N 8, │N 2, N 3, N 5

│ │ │ │ │N 10 │N 9, N 11 │

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13431 │ │ │ │18 │N 4, N 7, │N 5, N 6, │N 2, N 3, N 8

│ │ │ │ │N 10 │N 9, N 11 │

───────┼────┼────┤ │ ├──────────┼───────────┼─────────────

13191 │12,0│20 │ │ │N 4, N 7, │N 6, N 8, │N 2, N 3, N 5

│ │ │ │ │N 10 │N 9, N 11 │

───────┼────┤ ├────┼──────┼──────────┼───────────┼─────────────

13451 │12,5│ │12,0│14 │N 4, N 10 │N 6, N 8, │N 2, N 3,

│ │ │ │ │ │N 11 │N 5, N 9

───────┤ │ │ ├──────┼──────────┼───────────┼─────────────

13471 │ │ │ │18 │ │N 6, N 11 │N 2, N 3,

│ │ │ │ │ │ │N 5, N 7,

│ │ │ │ │ │ │N 8, N 9

------------------------------------

<*> Размеры для пресс-форм.

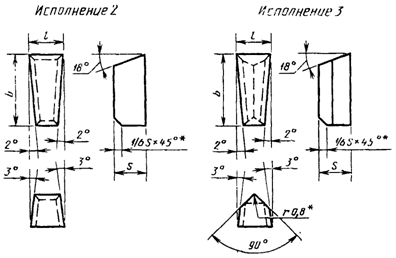

Черт. 2

Таблица 2

Размеры в мм

───────┬──────┬────┬──┬────┬───────────┬──────────┬───────────────

Обозна-│Испол-│ l │b │ s │ Основное │Дополни- │ Применение по

чение │нение │ │ │ │применение │тельное │ специальному

пластин│ │ │ │ │ │применение│ заказу

───────┼──────┼────┼──┼────┼───────────┼──────────┼───────────────

13492 │2 │3,0 │10│3,0 │N 2, N 4, │N 3, N 5, │N 7

│ │ │ │ │N 9, N 10 │N 6, N 8, │

│ │ │ │ │ │N 11 │

───────┤ ├────┤ ├────┼───────────┼──────────┼───────────────

13512 │ │3,5 │ │3,5 │N 2, N 3, │N 5, N 6, │N 7

│ │ │ │ │N 4, N 9, │N 8, N 11 │

│ │ │ │ │N 10 │ │

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13532 │ │4,0 │12│4,0 │N 2, N 3, │N 5, N 8, │N 7

│ │ │ │ │N 4, N 6, │N 11 │

│ │ │ │ │N 9, N 10 │ │

───────┤ ├────┤ ├────┼───────────┼──────────┼───────────────

13552 │ │4,5 │ │4,5 │N 2, N 3, │N 5, N 8, │N 7

│ │ │ │ │N 4, N 6, │N 11 │

│ │ │ │ │N 9, N 10 │ │

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13572 │ │5,0 │14│5,0 │N 2, N 3, │N 5, N 8, │N 7

│ │ │ │ │N 4, N 6, │N 11 │

│ │ │ │ │N 9, N 10 │ │

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13592 │ │6,0 │16│6,0 │N 3, N 4, │N 2, N 5, │N 7

│ │ │ │ │N 6, N 9, │N 8, N 11 │

│ │ │ │ │N 10 │ │

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13612 │ │8,0 │18│7,0 │N 4, N 6, │N 2, N 3, │N 7, N 8

│ │ │ │ │N 10 │N 5, N 9, │

│ │ │ │ │ │N 11 │

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13632 │ │10,0│20│8,0 │N 4, N 6, │N 3, N 5, │N 2

│ │ │ │ │N 7, N 10 │N 8, N 9, │

│ │ │ │ │ │N 11 │

───────┤ ├────┤ ├────┼───────────┼──────────┼───────────────

13652 │ │12,0│ │10,0│N 4, N 6, │N 8, N 11 │N 2, N 3, N 5,

│ │ │ │ │N 7, N 10 │ │N 6, N 9

───────┼──────┼────┼──┼────┼───────────┼──────────┼───────────────

13673 │3 │3,0 │12│3,0 │ │ │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 8, N 9, N 10,

│ │ │ │ │ │ │N 11

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13693 │ │4,0 │14│4,0 │ │ │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 8, N 9, N 10,

│ │ │ │ │ │ │N 11

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13713 │ │5,0 │16│5,0 │ │ │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 8, N 9, N 10,

│ │ │ │ │ │ │N 11

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13733 │ │6,0 │18│6,0 │ │ │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 8, N 9, N 10,

│ │ │ │ │ │ │N 11

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13753 │ │8,0 │20│7,0 │ │ │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 8, N 9, N 10,

│ │ │ │ │ │ │N 11

───────┤ ├────┼──┼────┼───────────┼──────────┼───────────────

13793 │ │10,0│23│8,0 │ │N 8 │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 9, N 10, N 11

───────┤ ├────┤ ├────┼───────────┼──────────┼───────────────

13773 │ │12,0│ │10,0│ │N 8 │N 2, N 3, N 4,

│ │ │ │ │ │ │N 5, N 6, N 7,

│ │ │ │ │ │ │N 9, N 10, N 11

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 6 - ТТ7К12; N 7 - ВК3; N 8 - ВК6-М, ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.

Приложение

Справочное

Таблица 3

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

─────┬──────────────────────────────────────────────────────────────

Обоз-│ Ориентировочная масса пластин в г из твердого сплава марок

наче-├─────┬─────┬─────┬────────┬──────┬─────┬───────┬─────┬────────

ние │Т15К6│Т14К8│Т5К10│ТТ10К8-Б│ТТ7К12│ ВК3 │ВК6-ОМ,│ ВК8 │ВК10-ХОМ

плас-│ │ │ │ │ │ │ВК6-М, │ │

тин │ │ │ │ │ │ │ВК6 │ │

─────┼─────┼─────┼─────┼────────┼──────┼─────┼───────┼─────┼────────

13011│0,90 │0,91 │1,01 │1,09 │1,05 │1,21 │1,18 │1,16 │1,17

13031│0,89 │0,89 │1,00 │1,07 │1,03 │1,18 │1,16 │1,14 │1,15

13051│1,93 │1,94 │2,16 │2,31 │2,23 │2,58 │2,52 │2,48 │2,50

13071│1,90 │1,91 │2,13 │2,23 │2,20 │2,58 │2,48 │2,44 │2,46

13131│3,53 │3,54 │3,96 │4,24 │4,09 │4,74 │4,60 │4,54 │4,57

13151│3,47 │3,48 │3,89 │4,17 │4,02 │4,63 │4,53 │4,46 │4,49

13171│5,83 │5,85 │6,54 │7,01 │6,75 │7,78 │7,60 │7,50 │7,55

13351│5,73 │5,75 │6,43 │6,89 │6,63 │7,65 │7,47 │7,37 │7,42

13371│11,50│11,54│12,91│13,82 │13,02 │15,34│14,99 │14,79│14,89

13391│11,26│11,31│12,65│13,54 │13,05 │15,0 │14,68 │14,49│14,59

13411│19,80│19,89│22,24│23,81 │22,94 │26,43│25,82 │25,47│25,65

13431│19,35│19,44│21,73│23,27 │22,42 │25,83│25,23 │24,89│25,06

13191│24,60│24,80│27,90│29,90 │23,80 │33,10│32,60 │32,20│32,43

13451│31,22│31,36│35,07│37,55 │36,17 │41,67│40,70 │40,16│40,44

13471│30,45│30,58│34,20│36,62 │35,28 │40,64│39,70 │39,17│39,44

13492│0,78 │0,78 │0,88 │0,94 │0,91 │1,05 │1,03 │1,02 │1,03

13512│1,08 │1,09 │1,23 │1,02 │1,27 │1,46 │1,44 │1,42 │1,43

13532│1,70 │1,71 │1,93 │2,07 │1,99 │2,29 │2,25 │2,22 │2,24

13552│2,18 │2,19 │2,47 │2,64 │2,55 │2,93 │2,88 │2,84 │2,86

13572│3,12 │3,14 │3,55 │3,80 │3,66 │4,20 │4,13 │4,08 │4,12

13592│5,13 │5,16 │5,82 │6,23 │6,01 │6,90 │6,79 │6,71 │6,76

13612│9,22 │9,27 │10,40│11,10 │10,80 │12,40│12,20 │12,00│12,08

13632│14,80│14,90│16,80│18,00 │17,40 │19,90│19,60 │19,40│19,54

13652│22,10│22,20│25,00│23,80 │25,80 │29,70│29,20 │28,80│29,00

13673│0,81 │0,82 │0,92 │0,98 │0,95 │1,09 │1,07 │1,06 │1,07

13693│1,70 │1,71 │1,93 │2,07 │1,00 │2,29 │2,25 │2,22 │2,23

13713│3,07 │3,09 │3,48 │3,72 │3,59 │4,12 │4,06 │4,01 │4,04

13733│5,00 │5,03 │5,67 │6,07 │5,85 │6,72 │6,61 │6,53 │6,58

13753│8,19 │8,24 │9,29 │9,94 │9,59 │11,00│10,80 │10,70│10,77

13793│13,90│14,00│15,80│19,90 │16,80 │18,70│18,40 │18,20│18,33

13773│21,60│21,80│24,00│23,30 │25,30 │29,00│28,60 │28,80│28,50
