РУКОВОДСТВО

ПО СТРОИТЕЛЬСТВУ ЛИНЕЙНЫХ СООРУЖЕНИЙ

МЕСТНЫХ СЕТЕЙ СВЯЗИ



II



РАЗДЕЛ 10



УСТРОЙСТВО АБОНЕНТСКИХ ПУНКТОВ



ОБЩИЕ ПОЛОЖЕНИЯ



10.1. К абонентским пунктам относятся линейные сооружения местных сетей, размещенные в пределах здания на участке от оконечных устройств (распределительной коробки кабельного ящика, бокса) до телефонного аппарата включительно.

10.2. Ввод в абонентский пункт может быть кабельным и воздушным.

По конструкции проводок абонентские пункты делятся на устройства:

а) со скрытой проводкой;

б) с открытой проводкой;

в) со смешанной проводкой.

10.3. В состав абонентских пунктов входят: абонентские проводки, розетки, телефонные аппараты, диодные приставки, абонентские защитные устройства (АЗУ), абонентские комплекты аппаратуры высокочастотного уплотнения (АВУ), дополнительные приборы (добавочные звонки, блокираторы, усилители приема и т.п.).

10.4. Абонентскую проводку выполняют проводом марки ТРП (ТРВ) 1 x 2 x 0,5, а вводы с воздушных линий связи - проводом марки ЛТВ-В (ЛТР-В).

10.5. Технология работ по разбивке и заготовке трасс прокладки кабелей, способы и средства механизации для сверления гнезд и отверстий проходов для кабелей через строительные конструкции приведены в разделе 7.



УСТРОЙСТВО АБОНЕНТСКИХ ПУНКТОВ ПРИ ВОЗДУШНОМ ВВОДЕ



10.6. Воздушный ввод абонентской линии может выполняться от воздушных столбовой или стоечной линий связи.

10.7. Для ввода абонентской линии от столбовой ВЛС на стене здания следует закрепить два крюка, оснащенных изоляторами.

Крюки устанавливают на расстоянии 250 мм друг от друга, на высоте не менее 3 м от земли. На деревянных стенах они ввертываются в просверленные отверстия. На кирпичных, шлакоблочных, бетонных стенах крюки закрепляют в заготовленных отверстиях цементным раствором.

10.8. Абонентскую проводку от линейных проводов вводят через отверстия в стене или в оконной колоде проводом ЛТВ-В (ЛТР-В). Предварительно в отверстия должна быть вставлена резиновая трубка, обрамленная с двух сторон пластмассовыми или фарфоровыми втулками (воронками) (рис. 10.1, 10.2).





Рис. 10.1. Устройство абонентского ввода

с воздушной столбовой линии через кирпичную стену:

1 - изоляционная втулка; 2 - провод ЛТВ-В (ЛТР-В);

3 - резиновая или эбонитовая трубка;

4 - изоляционная воронка; 5 - линейные провода;

6 - изоляторы; 7 - крюки





Рис. 10.2. Устройство абонентского ввода

с воздушной столбовой линии через окно



Провода ЛТВ (ЛТР) подключаются к АЗУ, установленному в помещении абонента на расстоянии 0,5 - 1 м от отверстия ввода. От АЗУ до телефонного аппарата прокладывается однопарный провод (ТРП, ТРВ). Отверстие для заземляющего провода АЗУ просверливают в оконной колоде ниже отверстия ввода на 50 - 60 мм. Монтаж АЗУ показан на рис. 10.3.





Рис. 10.3. Монтаж АЗУ



10.9. При воздушном вводе от стоечной линии абонентскую проводку прокладывают от оконечной или промежуточной стойки. При этом от линейных проводов стойки на чердак прокладывают провода ЛТВ-В или ЛТР-В, которые включают в АЗУ, установленное на одной из деталей перекрытия. От АЗУ до телефонного аппарата через чердачное перекрытие прокладывают однопарный провод (рис. 10.4). Соединение проводов ЛТВ-В (ЛТР-В) с линейными показано на рис. 10.5.





Рис. 10.4. Абонентский пункт с воздушным вводом

со стойки через чердачное перекрытие:

1 - розетка настольного телефонного аппарата;

2 - однопарный провод; 3 - желоб; 4 - АЗУ;

5 - провод ЛТВ-В или ЛТР-В; 6 - стойка 1 x 2;

7 - стальная проволока диаметром 4 - 5 мм





Рис. 10.5. Соединение провода ЛТВ-В (ЛТР-В)

с линейным проводом



УСТРОЙСТВО АБОНЕНТСКИХ ПУНКТОВ ПРИ КАБЕЛЬНОМ ВВОДЕ



10.10. Распределительные кабели, введенные в здание, должны заводиться на распределительные коробки, установленные при открытой проводке на стенах лестничных клеток, а при скрытой проводке - в электрошкафах типа ШС, помещенных в ниши лестничных клеток (рис. 10.6).





Рис. 10.6. Размещение распределительных устройств:

телефонных и проводного вещания в нише лестничной клетки:

1 - распределительная коробка - КР-10 x 2;

2 - распределительный кабель; 3 - абонентские провода;

4 - шуруп (винт) крепления распределительной коробки;

5 - резиновая полутвердая трубка; 6 - кроссировочное кольцо



10.11. От распределительных коробок абонентские провода прокладывают в помещения абонентских пунктов. При этом у распределительной коробки абонентские провода должны иметь запас и быть выложены так, как показано на рис. 10.7. С левой стороны от кабеля абонентские провода подводят к клеммам пар коробки с номерами 1, 6, 0 и 5, а с правой - с номерами 3, 8, 4 и 9. Пары с номерами 2 и 7 должны быть заняты проводами с правой или с левой стороны в зависимости от местных условий. Перекрещивание однопарных проводов под коробкой не допускается.





Рис. 10.7. Выкладка абонентских проводов

на вводе в распределительную коробку:

1 - кабель; 2 - абонентские провода



ПРОКЛАДКА АБОНЕНТСКИХ ПРОВОДОК



10.12. Каждая абонентская проводка должна быть выполнена одним отрезком провода. Сращивание проводов не допускается.

10.13. Трасса для абонентской проводки (от распределительной коробки до телефонного аппарата) должна удовлетворять следующим основным требованиям:

а) учитывать расположение в помещениях проводок: электрических и проводного вещания;

б) быть кратчайшей, прямолинейной, иметь минимальное число пересечений с другими проводками;

в) внутри зданий проходить по стенам на высоте 2,3 - 3,0 м от пола и не менее 50 мм - от потолка или по каналам закладных устройств скрытой проводки (например, в специальных плинтусах);

г) по наружным стенам проходить под карнизами на высоте 2,5 - 3,0 м;

д) проходить по местам, доступным для обслуживания в любое время.

10.14. На участках горизонтальной прокладки крепление однопарного провода следует производить через каждые 250 мм, при вертикальной прокладке - через каждые 350 мм, в местах поворота провода - на расстоянии 50 мм от вершины утла.

10.15. Однопарный провод должен плотно прилегать к стене без волнистости и перекручиваний. Провода, идущие в одном направлении, следует прокладывать параллельно и вплотную друг к другу.

10.16. На участках параллельной прокладки с многопарными кабелями однопарные провода следует располагать сверху или снизу, с учетом минимального числа пересечений с ними. При пересечении многопарных кабелей однопарный провод может огибать кабель сверху или проходить под ним в штробе.

10.17. Абонентскую проводку следует прокладывать ниже электропроводки, а пересечения с ней выполнять так, как показано на рис. 10.8.





Рис. 10.8. Прокладка однопарного провода

абонентской проводки:

1 - однопарный провод; 2 - гвоздь крепления;

3 - электропроводка



10.17. Абонентская проводка может прокладываться как сверху, так и снизу проводов проводного вещания при соблюдении допустимых расстояний между ними, приведенных в табл. 10.1.



Таблица 10.1



Допустимые расстояния между проводами

абонентской проводки и проводного вещания



Протяженность проводки при совместной прокладке, м, не более	70	50	30	20	10
Допустимое расстояние сближения, мм,  не менее	50	30	25	20	15



10.18. В помещениях с лепкой или резной отделкой следует прокладывать провод над или под плинтусами, наличниками окон или дверей для защиты от механических повреждений.

10.19. При пересечении карнизов наружных стен, покрытых листовой сталью, провод необходимо прокладывать через отверстие в карнизе.

10.20. При выборе трассы для прокладки абонентских проводов следует, по возможности, не пробивать отверстия через капитальные стены.

Сквозь перегородки и дверные коробки провода необходимо прокладывать через отверстия, просверленные в углах перегородок и переплетов.

10.21. Провода ТРП (ТРВ) следует крепить к стенам деревянным, оштукатуренным, кирпичным и шлакоблочным, гипсолитовым и т.п. стальными гвоздями диаметром 1,5 мм длиной 15 или 20 мм, забиваемыми в промежуток между жилами (рис. 10.9, а). При этом необходимо следить, чтобы гвозди не повреждали изоляцию жил. Допускается также крепление проводов скобами из стальной проволоки диаметром 2 мм (рис. 10.9, б).





Рис. 10.9. Способы крепления провода ТРП (ТРВ):

а) стальными гвоздями; б) скобами из стальной проволоки



По стенам из бетона, стеклоблоков, камня, кафеля и подобных материалов, в которые забивка гвоздей и проволочных скоб невозможна, а сверление гнезд затруднительно, крепление проводов следует производить специальными скобами, приклеиваемыми к стеновому основанию клеем "Стык-10" или другим, прошедшим испытания. Технология приклеивания скоб приведена в разделе 7.

10.22. При скрытой проводке провода от КР-10 x 2 должны прокладываться в закладных устройствах (трубах, каналах) способами, приведенными в разделе 7.



УСТАНОВКА ОБОРУДОВАНИЯ АБОНЕНТСКИХ ПУНКТОВ

И ПОДСОЕДИНЕНИЕ АБОНЕНТСКИХ ПРОВОДОВ



10.23. При необходимости перехода абонентской проводки из одного здания в другое допускается подвеска однопарного провода на стальной оцинкованной проволоке диаметром 3 мм, закрепленной на стенах зданий. Для этого однопарный провод следует навить вокруг натянутой проволоки с шагом 160 - 200 мм. Длина подвески не должна превышать 25 м, а высота - 4,5 - 5,9 м от земли.

10.24. На лестничных клетках и в коридорах общественных зданий однопарные провода, прокладываемые ниже 2,3 м от пола, должны быть защищены металлическими или деревянными желобами.

10.25. Вводные или проходные отверстия в междуэтажных перекрытиях и на лестничных клетках после прокладки однопарного провода следует плотно заделать паклей, гипсом или алебастром.

10.26. При установке оборудования абонентских пунктов необходимо соблюдать следующую высоту установки от пола:

    настенные телефонные аппараты                    1400 мм;

    розетки настольных аппаратов                250 - 700 мм;

    диодные приставки и безобрывные розетки     250 - 700 мм;

    блоки АВУ                                         700 мм;

    блокираторы и дополнительные звонки              2200 мм.

Виды абонентских проводок показаны на рис. 10.10.





Рис. 10.10. Виды абонентских проводок:

1 - настенный телефонный аппарат; 2 - однопарный провод;

3 - электропроводка; 4 - коробка распределительная 10 x 2;

5 - радиопроводка; 6 - розетка настольного

телефонного аппарата



10.27. Розетки телефонных аппаратов, АЗУ, диодные приставки следует крепить к деревянным стенам шурупами, к кирпичным, шлакоблочным, гипсолитовым стенам - шурупами на пластмассовых дюбелях или спиралях; настенные телефонные аппараты - на дюбелях с распорной гайкой или пластмассовых, подрозетники - к бетонным, стеклоблочным стенам и на оборудовании с металлическими поверхностями - с помощью клея "Стык-10" (см. раздел 7).

10.28. К телефонной розетке провод должен подходить строго вертикально и выкладываться вокруг нее, образуя запас, необходимый для повторных включений или производства контрольных измерений и ремонтных работ.

Установку розеток и включение в них однопарного провода следует производить так, как показано на рис. 10.11.





Рис. 10.11. Способы включения однопарного провода

в розетки телефонных аппаратов:

а) в розетку настольного телефонного аппарата;

б) в розетку добавочного настольного телефонного аппарата;

в) в настенный телефонный аппарат;

1 - однопарный провод; 2 - шнур телефонного аппарата;

3 - розетка; 4 - дюбель; 5 - подрозетник; 6 - гвоздь;

7 - основание настенного телефонного аппарата



РАЗДЕЛ 11



МОНТАЖ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ МЕСТНЫХ СЕТЕЙ СВЯЗИ



ОБЩИЕ ПОЛОЖЕНИЯ



11.1. В настоящем разделе рассматривается монтаж кабелей, применяемых на местных сетях связи:

- городских телефонных типа Т с воздушно-бумажной изоляцией жил в свинцовой, алюминиевой и стальной гофрированной оболочках;

- городских телефонных типа ТП с полиэтиленовой изоляцией жил в полиэтиленовой оболочке;

- кабелей сельской связи типов КСПП, ПРППМ (ПРВПМ).

11.2. Монтаж симметричных кабелей МКС, ТЗ, применяемых на местных сетях связи, в настоящем Руководстве не рассматривается. При их монтаже следует руководствоваться технологией и организацией работ, приведенными в "Руководстве по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи" (М., "Радио и связь", 1986).



СОСТАВ И УСЛОВИЯ ПРОВЕДЕНИЯ МОНТАЖНЫХ РАБОТ



11.3. В состав монтажных работ входят:

а) сращивание в муфтах строительных длин кабелей, проложенных в кабельной канализации, коллекторах, непосредственно в грунте, под водой, по стенам зданий, подвешенных на столбовых и стоечных опорах;

б) ввод и включение кабелей в оконечные кабельные устройства: защитные полосы, рамки соединительных линий, вводные устройства систем передачи, боксы, распределительные коробки и кабельные ящики; а также в линейные промежуточные устройства;

в) проверка, измерение электрических характеристик и симметрирование кабелей;

г) испытание герметичности и установка кабельных линий под постоянное избыточное давление;

д) выполнение мероприятий по защите кабельных линий от коррозии, влияния линий высокого напряжения и других помех.

11.4. Монтаж кабелей местных сетей, проложенных в грунте или в кабельной канализации, необходимо производить при плюсовой температуре с обогревом, при необходимости, воздуха в монтажной палатке над котлованом или в колодце.

11.5. В смотровых устройствах кабельной канализации, помещениях ввода кабелей, коллекторах и тоннелях муфты укладываются на консоли или консольные крюки.

Перед началом монтажа муфт концы кабелей должны быть выложены на консолях так, чтобы муфта находилась на прямолинейном участке кабеля, и ближайший изгиб кабеля находился на расстоянии не менее 100 мм от конуса муфты.

11.6. Соединительные муфты укладываются между двумя консолями. Расстояния от конусов муфты до консолей с обеих сторон должны быть одинаковыми.

Если муфта монтируется в угловом или разветвительном колодцах, и необходимо обеспечить допустимый радиус изгиба кабеля, разрешается смещение муфты в сторону консоли, более удаленной от места изгиба.

Патрубки (пальцы) оголовника разветвительной муфты должны лежать на консоли.

11.7. В колодцах кабельной канализации и коллекторах муфты располагаются вдоль боковых стен в шахматном порядке (рис. 11.1). Консоли устанавливаются так, чтобы расстояние между продольными осями двух соседних кабелей, расположенных в одной вертикальной плоскости, было не менее 200 мм. Расстояние между продольной осью нижнего кабеля и дном колодца или между продольной осью верхнего кабеля и верхним перекрытием колодца должно быть не менее 300 мм.





Рис. 11.1. Расположение муфт в колодцах кабельной

канализации и коллекторах



Станционные разветвительные муфты размещаются в помещениях ввода кабелей АТС. Допускаются вертикальное (рис. 11.2) и горизонтальное расположение станционных муфт. На первых двух секциях каркаса размещают вентили для подачи воздуха и газонепроницаемые муфты.





Рис. 11.2. Крепление вертикальных станционных

разветвительных муфт к каркасу



11.8. При прокладке кабеля по стенам зданий рекомендуется подбирать строительные длины так, чтобы соединительных муфт на стенах не было.

Разветвительные муфты можно располагать как на горизонтальных, так и на вертикальных участках кабеля.

Кабели, входящие в муфту, по возможности не должны иметь изгибов. Для этого в стене часто делается штроба необходимой глубины. На деревянных и железобетонных неоштукатуренных стенах штробы для муфт не делают.

Не допускается располагать муфты на маршах лестниц, а также над проходами и проездами.

11.9. Муфты подвесных кабелей и сростки стальных канатов должны располагаться около опор. Соединительные и разветвительные муфты должны в этом случае размещаться, как показано на рис. 11.3.





Рис. 11.3. Размещение муфт на подвесных кабелях:

а) соединительных; б) разветвительных



Муфты, монтируемые в местах сращивания подземного кабеля с подвесным, должны располагаться на опоре.



ОРГАНИЗАЦИЯ МОНТАЖНЫХ РАБОТ



11.10. Монтажные работы на кабельных линиях связи выполняются бригадами монтажников связи - спайщиков, имеющих соответствующую квалификацию. Небольшие по объемам и несложные по структуре работы могут быть поручены звеньям монтажников, состоящим из двух-трех человек.

11.11. Каждая бригада или звено должны быть обеспечены:

- транспортом для перевозки приспособлений, инструментов и материалов на время проведения монтажных работ;

- исправным инвентарем, средствами ограждения рабочего места, спецодеждой.

Ответственным за обеспечение бригад и звеньев необходимыми инструментами и материалами назначается один из руководителей производства монтажных работ.

11.12. До начала монтажных работ мастером и бригадиром изучается техническая документация и составляется план очередности выполнения работ. Бригадиру монтажников выдается: наряд на выполнение работ, схема линии с распределением пар на оконечных кабельных устройствах, сведения о местоположении кабеля в кабельной канализации, адреса и номера колодцев, в которых должны быть проведены монтажные работы.

11.13. Работы на действующих сооружениях местной телефонной сети могут производиться только с письменного разрешения эксплуатационной службы этой сети.

Последовательность монтажа линии определяется из конкретных условий. В зависимости от классификации кабельную линию разбивают на участки: для межстанционных кабелей без пупинизации или уплотнения цепей такие участки могут быть длиной 2 - 3 км; на кабельных линиях, подлежащих пупинизации или уплотнению, участки определяются, соответственно, шагом пупинизации и регенерации; на магистральных, распределительных линиях первым является участок от станции до первого ответвления, а последующие - по порядку ответвления кабелей.

11.14. В случаях, когда на всех участках кабель проложен, начинать монтаж следует с первого от станции участка, включая зарядку оконечных устройств, монтаж разветвительной станционной муфты и установку газонепроницаемой муфты. Далее выполняют последовательно монтаж прямых муфт. При этом периодически, после соединения четырех длин кабеля, производят контрольную проверку смонтированных участков с оконечных устройств.

Монтаж распределительных участков абонентских линий производят от наиболее удаленной коробки или кабельного ящика по направлению к распределительному шкафу. Полностью смонтированные и проверенные участки соединяют между собой, включают в пупиновские ящики или в регенерационные пункты. Последняя, сборная муфта монтируется после прозвонки и нумерации пар с оконечных кабельных устройств.



ПОДГОТОВКА РАБОЧЕГО МЕСТА



11.15. Рабочее место должно быть ограждено. Перед началом работ в колодце кабельной канализации необходимо проверить отсутствие взрывоопасных и других вредных газов. Проверки проводят с соблюдением мер безопасности (согласно действующим "Правилам техники безопасности при работах на кабельных линиях связи и проводного вещания"). Колодец вентилируют. Для спуска в колодец устанавливается лестница.

Если в колодце есть вода, ее необходимо откачать, а снежные образования на потолке удалить скребком.

Рабочее место должно быть нормально освещено. Дополнительное освещение обеспечивается аккумуляторным (или батарейным) фонарем, а при возможности подключения к электросети светильник подключается через разделительный понижающий трансформатор напряжением не более 12 В.

11.16. Подготовка к монтажу на кабелях, проложенных непосредственно в грунте, начинается с рытья котлована. Разметку котлована делают так, чтобы его продольная ось была смещена в сторону поля от оси трассы кабельной линии на 500 мм. форма котлована определяется в зависимости от количества муфт (рис. 11.4). Глубина котлована должна быть на 100 мм больше глубины заложения кабеля.







Рис. 11.4. Расположение муфт в котлованах:

а) при монтаже одной муфты в котловане;

б) при монтаже двух муфт с выкладкой кабелей

по одну сторону от оси траншеи;

в) то же, с выкладкой кабелей по обе стороны от оси траншеи



Стенки котлована в сыпучих грунтах укрепляются досками или щитами. Для спуска и выхода из котлована устанавливается лестница или откапываются ступеньки.

Перед вскрытием оболочки кабеля, вне зависимости от состояния погоды, над местом монтажа устанавливается палатка. Вход в палатку должен располагаться вдоль трассы со стороны, противоположной направлению ветра.

11.17. Монтаж кабелей в котлованах производят на козлах или специальном станке. Монтаж кабелей, проложенных по стенам зданий, выполняют с приставных лестниц или с раздвижных стремянок.

Кабели, подвешенные на канате, или кабели с встроенным несущим канатом монтируются на кабельных опорах с кабельных площадок, а около промежуточных опор - с телескопической вышки или с приставной лестницы, которая опирается и закрепляется на канате или кабеле со встроенным канатом и подпирается доской или другой лестницей. Допускается монтаж подвесных кабелей на земле с последующим подъемом их на опоры.

В коллекторах и тоннелях монтаж кабелей, проложенных на высоко установленных консолях, производят со специально устраиваемых подмостков.

После окончания работы рабочее место должно быть убрано, а отходы материалов собраны, рассортированы и сданы на склад.



ПРОВЕРКА КАБЕЛЕЙ ПЕРЕД МОНТАЖОМ



11.18. Все кабели перед монтажом должны проверяться на: герметичность оболочки, соответствие сопротивления изоляции жил установленным нормам, обрыв жил и экрана, сообщение жил между собой, с экраном или оболочкой, соответствие нормам сопротивления изоляции защитного полиэтиленового шланга на металлических оболочках кабелей.

11.19. Для проверки кабеля на "обрыв" и "сообщение" с его концов удаляются участки оболочки длиной 150 - 400 мм, экранные ленты и поясная изоляция обрезаются и удаляются с сердечника. Нити и ленты, скрепляющие пучки и повивы, обрезать не рекомендуется. На одном из концов кабеля со всех жил удаляется изоляция на участке длиной 20 - 25 мм, затем жилы собирают в пучки емкостью 10 - 50 пар. Все жилы пучка закорачивают, плотно обмотав их зачищенные участки голой медной проволокой. Все пучки последовательно обматывают одним отрезком проволоки и соединяют их между собой.

Жилы другого конца заделывают "на пирамиду". При этом в кабелях повивной скрутки жилы верхнего повива обрезают бокорезами на расстоянии 20 - 40 мм от обреза экрана или оболочки. Жилы последующих повивов обрезают на расстоянии 15 - 20 мм от обреза предыдущего повива.

Проверку жил на обрыв и сообщение производят с помощью микротелефонной трубки, последовательно соединенной с батареей гальванических элементов. Проверку на обрыв (рис. 11.5, а) выполняют с конца кабеля, разделанного "на пирамиду". Провод от батареи соединяют с экранной проволокой или с металлической оболочкой кабеля и, поочередно касаясь проводом от телефона всех жил кабеля на "пирамиде", по щелчку в телефоне определяют их исправность. Отсутствие щелчка свидетельствует об обрыве жилы. Для удобства действий провод от трубки можно соединить с кусачками-бокорезами, и ими касаться жил.





Рис. 11.5. Проверка жил кабеля:

а) на "обрыв"; б) на "сообщение"



Выявленные в ходе проверки на "обрыв" поврежденные жилы следует закоротить и соединить с экраном (или металлической оболочкой), чтобы иметь возможность еще раз убедиться в их неисправности во время проведения проверки на "сообщение". При наличии приборов ПКП или МУПС-2М проверку жил на "обрыв" можно проводить с помощью этих приборов. Эти приборы используют также для проверки жил на "сообщение".

11.20. Проверку на "сообщение" производят с той стороны, где все жилы соединены между собой и с экраном. К экрану подключаются последовательно соединенные батарея и микротелефонная трубка (рис. 11.5, б). От общей связки отделяют по одной жиле и касаются ее свободным проводом трубки. Если проверяемая жила сообщается с какой-либо другой жилой или с экраном (металлической оболочкой), то в телефоне будет слышен щелчок. При касании исправной жилы щелчка не будет. Аналогично проверяют все остальные жилы кабеля.

В случаях обнаружения поврежденных жил они вновь соединяются с общей связкой. По окончании проверки поврежденные жилы отделяются от исправных, и для каждой из них определяется характер повреждения ("земля", "короткое" "сообщение").

11.21. По результатам проверок составляется список поврежденных пар, в котором фиксируются количество и характер повреждений, а также указывается, в каком повиве или пучке находятся эти пары. Бригадир обязан доложить о выявленных повреждениях кабеля ответственному исполнителю работ, который по имеющимся данным делает вывод о возможности использования данного кабеля.

11.22. Концы телефонных кабелей должны быть герметично заделаны. Открываются они только при монтаже муфт или для электрической проверки кабеля. При заделке концов кабеля свинцовая оболочка на каждом конце слегка вытягивается пяти-, шестикратным изгибанием конца и зачеканивается молотком. После зачистки стальной щеткой один из концов кабеля запаивается припоем ПОССу-30-2, в противоположный конец впаивается вентиль для подачи воздуха. При этом используются латунные автомобильные вентили, которые предварительно залуживаются в стаканчиковом паяльнике с применением в качестве флюса канифоли. (Допускается использование в качестве вентилей отрезков свинцовой оболочки кабелей ТГ емкостью 10 - 20 пар и резиновой трубки, надеваемой на конец припаянного отрезка кабеля).

11.23. Концы кабелей в полиэтиленовой оболочке заделываются полиэтиленовыми колпачками, которые выпускаются двух типов: глухие и с вентилем. Металлические вентили могут запрессовываться в колпачки в процессе их изготовления или закрепляться в отверстии, просверленном в колпачке, имея фланец диаметром 10 - 20 мм и резьбу на корпусе. Герметичность соединения вентиля с колпачком обеспечивается резиновыми прокладками, которые устанавливаются с обеих сторон колпачка. Полиэтиленовые колпачки либо свариваются с оболочкой, либо соединяются с ней отрезком ТУТ с подклеивающим слоем.

11.24. Кабели небольшой емкости типа ТП (емкостью до 100 x 2) на короткое время и при отсутствии опасности поступления воды могут заделываться колпачками, стык которых с оболочкой обматывается 5 - 6 слоями липкой пластмассовой ленты.

11.25. Заделку концов кабелей в стальной гофрированной и в алюминиевой оболочках производят свинцовыми наконечниками, в качестве которых используют свинцовые муфты малых размеров или отходы свинцовой оболочки. Для этого участок стальной гофрированной оболочки залуживается пастой ПМКН-40. Свинцовый наконечник припаивается к залуженному участку оболочки. Для закрепления свинцового наконечника используются также термоусаживаемые изделия.

На кабеле с алюминиевой оболочкой в зависимости от материала изоляции жил свинцовый наконечник соединяется с оболочкой методом горячей пайки или с помощью отрезка ТУТ или ленты с подклеивающим слоем.

11.26. Термоусаживаемые колпачки, на внутреннюю поверхность которых нанесен подклеивающий слой, применяются для заделки концов кабелей с оболочками из любых материалов. Каждый типоразмер колпачка, как и трубка ТУТ, имеет определенные пределы применения, которые необходимо учитывать при его подборе. Термоусаживаемые колпачки выпускаются с вентилями и без них. Колпачок надвигается на подготовленный конец кабеля и усаживается умеренным пламенем газовой горелки.



ПОДГОТОВКА КОНЦОВ КАБЕЛЕЙ К МОНТАЖУ МУФТ



11.27. Во время прокладки кабель в проходных колодцах и концы кабеля в месте монтажа должны быть выложены на консолях по форме колодца. При этом должны соблюдаться допустимые радиусы изгибов кабеля, указанные в ГОСТ. Если для монтажа или для проверки оставляются длинные концы (более 3 м), то выкладку концов производят спайщики в процессе монтажа. При прокладке эти концы должны скручиваться в бухты и аккуратно укладываться на дно колодца. Бухты кабеля малой емкости должны подвязываться к металлоконструкциям - кронштейнам и консолям.

11.28. При подборе муфт для монтажа кабеля учитываются следующие его характеристики: тип и емкость кабеля, внешний диаметр оболочки и защитного шланга. Муфты подбираются по их техническим условиям на свинцовые или полиэтиленовые, а также по действующим нормативным документам по монтажу конкретных марок кабелей. Размеры разделки кабелей типа ТП с различными покровами, а также ТГ и ТБ с диаметром жил 0,5 мм, приведены на рис. 11.6 и в табл. 11.1.





Рис. 11.6. Размеры разделки концов

при монтаже муфт на кабелях:

а) ТГ, ТПП, ТПВ; б) ТБ; в) ТППБ, ТППБШп;

1 - сердечник кабеля; 2 - свинцовая оболочка;

3 - пластмассовая оболочка; 4 - стальная гофрированная

оболочка; 5 - стальные ленты брони; 6 - кабельная пряжа;

7 - защитный полиэтиленовый шланг



Таблица 11.1



Разделка кабелей ТГ, ТБ, ТПП, ТППБ, ТППБШп



┌─────┬───────────────────────────────────────────────────────────────────┐

│Дли- │                          Число пар кабеля                         │

│на,  ├───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬────┬────┬────┬────┤

│мм   │10 │20 │30 │50 │100│150│200│300│400│500│600│700│800 │900 │1000│1200│

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│  L  │240│285│300│330│450│490│600│650│700│740│750│750│800 │ 850│ 850│ 900│

│     │---│---│---│---│---│---│---│---│---│---│---│---│--- │----│----│----│

│     │500│500│500│500│700│700│700│800│900│900│900│900│900 │1000│1000│1000│

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│  l  │140│185│200│230│300│340│400│450│490│520│530│540│550 │ 570│ 580│ 630│

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│ l1  │240│285│300│330│410│450│515│600│650│680│700│ - │ -  │ -  │ -  │ -  │

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│ l2  │290│335│350│380│470│510│575│660│710│750│780│ - │ -  │ -  │ -  │ -  │

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│ L1  │250│300│310│340│460│500│610│660│710│750│760│ - │ -  │ -  │ -  │ -  │

│     │---│---│---│---│---│---│---│---│---│---│---│   │    │    │    │    │

│     │500│500│500│500│700│700│700│800│900│900│900│   │    │    │    │    │

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│ l3  │140│160│180│240│300│310│320│400│420│440│460│ - │ -  │ -  │ -  │ -  │

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│ l4  │250│260│280│340│500│510│520│610│660│680│720│ - │ -  │ -  │ -  │ -  │

├─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼────┤

│ l5  │300│340│360│420│520│590│600│690│740│760│780│ - │ -  │ -  │ -  │ -  │

└─────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴────┴────┴────┘



Примечания. 1. В числителе указана длина участков L и L1 для муфты с ненумерованными жилами, а в знаменателе - с нумерованными.

2. Длины L, l, l1, l2 указаны для кабелей ТГ, ТПП (рис. 11.6, а) и ТБ (рис. 11.6, б).

3. Длины L1, l3 - l5 указаны для кабелей ТППБ и ТППБШп (рис. 11.6, в).

4. На кабелях с разнонаправленной скруткой жил указанную длину разделки следует увеличить в 2 - 3 раза для обеспечения возможности качественной разборки сердечника на пары.



11.29. По размерам подобранных муфт на сращиваемых концах кабелей делаются отметки местоположения муфт и намечаются места обрезов оболочки и защитных покровов, а также участок оболочки, который должен зачищаться. Отметки обрезов наносят на оболочку и защитные покровы кабельным ножом. Обрезы оболочек выполняются таким образом, чтобы обеспечить необходимую величину их захода в корпус муфты. Величина захода оболочки в муфту в среднем 10 - 15 мм.

11.30. Длина зачищаемого участка оболочки зависит от типа кабеля и метода восстановления оболочки. Для пайки свинцовых муфт достаточно зачищенных участков оболочки длиной 60 - 80 мм. На такую же длину зачищаются полиэтиленовые оболочки или шланги в том случае, если они восстанавливаются методом наплавления полиэтиленовой ленты под стеклолентой. Если же оболочка восстанавливается с помощью трубок ТУТ, то длина зачищаемого участка увеличивается до длины применяемого отрезка ТУТ. Зачищаемый участок оболочки обезжиривается ацетоном или бензином Б-70. Особенно тщательно должны обезжириваться и зачищаться места наложения подклеивающего слоя.

Зачистка оболочки выполняется кабельным ножом по всему периметру. Для зачистки металлических оболочек может применяться стальная кордная щетка, а для зачистки полиэтиленовых оболочек - абразивная шкурка или бумага. Применение абразивных материалов допускается только при использовании трубок ТУТ, так как в этом случае шероховатая поверхность в месте наложения подклеивающего слоя повышает надежность соединения, а мелкие посторонние включения при этом не влияют на его качество.

11.31. Для удаления с конца кабеля свинцовой оболочки на ней в намеченном месте делают круговой надрез, и оболочка легко стягивается с сердечника (у городских кабелей емкостью до 300 x 2). Для кабелей емкостью более 300 x 2, кроме кругового надреза, выполняют еще один или два продольных надреза, идущих от кругового надреза к концу кабеля, на расстоянии 10 - 15 мм друг от друга. При одном продольном надрезе оболочку, начиная с конца, постепенно раздвигают и снимают с сердечника. При двух продольных надрезах конец полоски между ними захватывают плоскогубцами и полоска удаляется путем накручивания ее на плоскогубцы. Затем кромки раздвигают и оболочку снимают с сердечника. При выполнении надрезов следует соблюдать осторожность, чтобы не повредить внутренние элементы кабеля.

11.32. При разделке кабелей ТПП для облегчения выполнения надрезов оболочки ее следует предварительно прогреть пламенем газовой горелки или паяльной лампы. После удаления оболочки лента спирально наложенного экрана кабеля ТПП скручивается в рулон и подвязывается у обреза оболочки. Если экранную ленту смотать невозможно, у обреза оболочки оставляют участок экрана длиной 20 мм. Экранная лента у обреза оболочки закрепляется бандажом из голой медной проволоки.

Такой же участок экрана оставляют и на кабелях с алюмополиэтиленовым экраном (ТППэп), для этого на указанном расстоянии от кругового надреза оболочки делается еще один круговой надрез, а затем между ними - продольный. Все надрезы выполняются на предварительно прогретой оболочке тупым ножом или стальной пластиной, чтобы не разрезать экран. Полоску оболочки между круговыми надрезами постепенно осторожно отделяют от экрана.

Поясную изоляцию из пластмассовых лент разматывают, ленты скручивают в рулоны и подвязывают у обреза оболочки, там же подвязывают и экранную проволоку. Если ленты поясной изоляции невозможно отделить друг от друга, они обрезаются на расстоянии 5 - 10 мм от обреза экрана.

11.33. При разделке кабелей типа Т у обреза свинцовой оболочки кабелей с бумажной изоляцией жил на сердечник накладывается бандаж из двух витков миткалевой ленты, который осторожно заталкивают под оболочку на глубину 3 - 5 мм. Бумажные ленты поясной изоляции сматывают с сердечника и обрезают на расстоянии 5 мм от обреза оболочки.

Сердечники кабелей с бумажной изоляцией жил перед монтажом прошпаривают кабельной массой типа МКП при температуре 120 °C. Бумажные гильзы, миткалевую ленту и суровые нитки прошпаривают одновременно с прошпаркой кабеля. Допускается производить монтаж муфт без предварительной прошпарки, если есть возможность восстановить качество бумажной изоляции жил готового сростка, просушивая его горячим воздухом.

11.34. При разделке бронированных кабелей их концы в котловане непосредственно перед монтажом укладывают на монтажный станок или монтажные козлы, которые устанавливаются на расстоянии 0,35 - 0,5 м от оси траншеи. Выкладку следует производить, строго соблюдая допустимый радиус изгиба, указанный в ГОСТ для данного типа или марки кабеля. После выкладки производится разметка концов по защитным покровам. Кабельную пряжу или защитный полиэтиленовый шланг обрезают на расстоянии 30 - 60 мм от обреза бронелент. Перед выполнением обреза наружный покров из кабельной пряжи закрепляют проволочным бандажом, для которого используется мягкая проволока диаметром 1,0 - 1,5 мм.

При разделке кабелей с броней из круглых проволок бандаж состоит из 10 - 12 витков стальной оцинкованной проволоки диаметром 3 мм. Чтобы бандаж был достаточно плотным, его рекомендуется накладывать с помощью клетневки. На кабелях с броней из плоских лент кабельная пряжа обрезается на расстоянии 5 мм от бандажа, а на кабелях с броней из круглых проволок - сматывается в клубок и сохраняется.

Обнаженную броню очищают от битума, для чего ее слегка нагревают и удаляют расплавленный битум сухой ветошью. Затем броню протирают ветошью, смоченной в бензине. На расстоянии 25 - 30 мм от обреза наружного покрова или шланга на участке 30 мм броню зачищают стальной щеткой. Зачищенный участок протирают чистой, смоченной в бензине или ацетоне ветошью и залуживают. Бронеленты залуживаются не менее чем на 1/3 окружности, причем залуженный участок должен перекрывать обе стальные ленты. Залуженный участок стальных бронепроволок должен перекрывать не менее 50% проволок. Залуживание стальной брони производится припоем ПОССу-30-2 с применением в качестве флюса пасты ПБК-26.

На залуженный участок брони накладывается бандаж из луженой медной проволоки диаметром 1,2 мм, состоящий из 4 - 5 витков, который припаивается к залуженному участку брони. Длина проволоки должна быть достаточной для того, чтобы использовать концы бандажей с обеих сторон муфты в качестве перемычки между броней сращиваемых кабелей, а свободные концы проволок скручивают в жгуты (рис. 11.7).

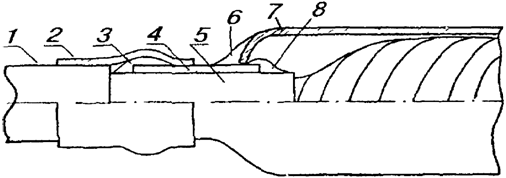

Рис. 11.7. Наложение бандажей и устройство перемычек:

1 - кабельная пряжа; 2 - бандаж на кабельной пряже;

3 - бандаж на бронелентах; 4 - жгут медных проволок;

5 - провод перемычки между оболочками



Стальные бронеленты в намеченном месте надпиливают напильником, разматывают, начиная с конца кабеля, и обламывают. Заусенцы удаляют напильником. На кабелях с броней из круглых проволок поверх бандажа из медной проволоки клетневкой накладывают бандаж из 15 - 20 витков стальной оцинкованной проволоки диаметром 3 мм, при этом жгут медных проволок укладывают вдоль кабеля в сторону муфты. После закрепления бандажа все бронепроволоки отделяют от кабеля и выпрямляют, затем перегибают на 180°, укладывают вдоль кабеля и закрепляют перевязкой.

После удаления бронелент разматывают подброневые покровы (подушку) и обрезают их на расстоянии 2 - 3 мм от обреза бронелент. На кабелях с круглыми бронепроволоками подброневые покровы не обрезают, а сматывают в клубки и подвязывают к кабелю у отгиба бронепроволок. Освобожденную от защитных покровов оболочку протирают ветошью, смоченной в бензине. По размерам муфты производится разметка концов по оболочке, отмечаются места обреза оболочки и участки, подлежащие зачистке, после которой оболочку надрезают и удаляют. Затем на концы надвигаются части муфты и трубки ТУТ, предназначенные для восстановления оболочки и защитного полиэтиленового шланга.

11.35. При разделке подвесных кабелей разметку концов кабеля с несущим стальным канатом следует производить таким образом, чтобы во время монтажа сростка на участках с отделенным канатом можно было разместить части муфты. Ориентировочные размеры разделки подвесных кабелей приведены в табл. 11.2.



Таблица 11.2



Размеры разделки кабеля с несущим канатом

марки ТППт с диаметром жил 0,5 мм



Число    пар    кабеля	Длина       удаляемого     участка    перемычки, мм	Длина     удаляемого     участка   оболочки, мм	Длина разделки и удаления оболочки  троса, мм, при способе соединения
			гильзой	клеммой	сплетением
10	800	250	530/41	800/150	800/200
20	800	300	530/41	800/150	800/200
30	1000	310	675/41	1000/150	1000/200
50	1000	340	785/41	1000/200	1000/200
100	1200	460	945/41	1200/250	1200/250



Примечание. В числителе указана длина разделки троса, а в знаменателе - длина удаляемого участка оболочки троса.



Перемычка между оболочкой кабеля и оболочкой каната прорезается кабельным ножом. На оболочке каната для ее удаления выполняют круговые и продольные надрезы, или просто срезают ее ножом. При необходимости канат укорачивается до нужного размера, для чего на расстоянии 5 - 7 мм от места будущего обреза на проволоки каната накладывается бандаж из 4 - 5 витков стальной проволоки, а затем проволоки каната надпиливают и обламывают.



МОНТАЖ СЕРДЕЧНИКОВ ГОРОДСКИХ КАБЕЛЕЙ



11.36. Сердечники кабелей до начала сращивания жил разбирают на пучки, концы которых плотно перевязывают обрезками жил. В кабелях повивной скрутки сердечники разбираются по полуповивам. Для этого каждый повив делится на два пучка: ближний и дальний. В ближний отбираются примерно 60% групп (пар или четверок), а в дальний - 40%. При разборке повивов счетные группы обоих кабелей должны попасть в одноименные пучки (рис. 11.8).





Рис. 11.8. Очередность монтажа групп жил сердечника:

а) повивной скрутки (по полуповивам);

б) пучковой скрутки (по главным пучкам)



Образованные из полуповивов пучки жил кабелей увязываются в две косоплетки: "ближнюю" и "дальнюю". По окончании разборки они объединяются в одну, и на каждом конце кабеля образуется большая косоплетка, в которой пучки увязаны в порядке, обратном очередности их монтажа.

11.37. Сердечники кабелей пучковой скрутки разбирают на главные пучки, их подвязывают к кабелю в порядке, обратном очередности их монтажа. Наиболее удаленный от спайщика главный пучок оставляют неподвязанным и разбирают его на элементарные пучки, которые увязывают в косоплетку в порядке, обратном очередности их монтажа. Группы в элементарных пучках разбирают в процессе монтажа.

(Если главные пучки кабелей имеют повивную скрутку групп, то группы в главных пучках разбирают по полуповивам.)

11.38. При сращивании кабеля повивной скрутки с кабелем пучковой скрутки из сердечника кабеля повивной скрутки отбирают пучки групп, соответствующие числу групп в главных пучках кабеля пучковой скрутки. Запасные (резервные) пары (четверки) кабелей пучковой скрутки, расположенные между главными пучками, при разборке подвязывают к оболочкам отдельно. Эти пары соединяют в последнюю очередь.

11.39. При разделке кабелей типа ТП с переменным направлением скрутки жил следует увеличить длину оставляемых для разделки концов с таким расчетом, чтобы в соединительной муфте длина освобождаемого от оболочки сердечника была не менее 1 м, а в сборной муфте - не менее 1,2 м. Во время разборки сердечника следует соблюдать осторожность, чтобы не допустить рассыпания пар. Оболочку с кабеля сначала удаляют на участке длиной 500 мм.

11.40. Сердечник кабеля при разматывании экранной ленты и поясной изоляции должен быть скреплен на конце бандажом из обрезков жил. После чего он разбирается на главные пучки, каждый из которых, в свою очередь, также скрепляется бандажом. При разборе следует избегать резких изгибов главных пучков. Затем главные пучки разбирают на элементарные 10 x 2 пучки. При этом следует выделять пучки с трудноразличимой скруткой, а пучки с заметной скруткой сразу увязывать в порядке, обратном очередности монтажа.

Для отбора пар на пучок с трудноразличимой скруткой накладывают несколько бандажей на расстоянии 100 - 120 мм друг от друга. На пучке выбирают участок между бандажами, где можно различить хотя бы несколько пар. Пучок на этом участке распушивается, образуя так называемый "фонарик" (рис. 11.9). В "фонарике" большая часть жил разойдется попарно, их отбирают в первую очередь, а оставшиеся пары - во вторую очередь.





Рис. 11.9. Распушивание пучка в "фонарик":

1 - элементарный 10 x 2 пучок; 3 - бандажи



Если этого сделать не удается, рассыпавшиеся пары нужно отобрать, ориентируясь на расцветку жил и на их близость друг к другу. При невозможности разобрать пары следует удалить еще часть полиэтиленовой оболочки. Если и эта мера не принесет успеха, пары отбираются с противоположного конца кабеля.

11.41. Сращиваемые концы кабелей с разобранными сердечниками закрепляют на консолях таким образом, чтобы соединяемые полуповивы или пучки обоих концов кабелей находились друг против друга, а расстояние между обрезами оболочек соответствовало размерам используемой муфты. Смонтированный сросток жил должен быть симметричен относительно оси, проходящей через центры соединяемых кабелей, и иметь достаточную плотность. При ручном монтаже первоначально сращивают наиболее удаленные от спайщика полуповивы и пучки, их жилы сращивают с определенной слабиной, которую уменьшают по мере приближения к центру.

11.42. При сращивании жил необходимо соблюдать основные правила:

- не допускать "разбивки пар", то есть соединения жил одной пары (четверки) с жилами двух разных пар (четверок);

- группы (жилы, пары, четверки) каждого повива, пучка одного конца кабеля должны соединяться с одноименными группами, повивами и пучками другого конца кабеля. Для кабелей одинаковой емкости переход из одного повива или пучка в другой не допускается. Исключения могут иметь место только при различном числе групп в одноименных повивах или пучках сращиваемых кабелей или при необходимости замены в них дефектных пар (четверок);

- на всем протяжении кабеля одной и той же емкости должна сохраняться непрерывность контрольных и счетных групп (пар, четверок) каждого повива, пучка. В разветвительных муфтах контрольные и счетные группы основных кабелей должны, по возможности, соединяться с контрольными и счетными группами ответвляющихся кабелей;

- при возможности должны сращиваться жилы и группы с одинаковой или сходной расцветкой изоляции. В паре жилу с более яркой расцветкой изоляции принято считать жилой "а";

- при различном числе групп в главных пучках соединяемых кабелей (например, 50 x 2 и 100 x 2) элементарные пучки двух главных 50 x 2 пучков одного кабеля должны соединяться с элементарными пучками одного 100 x 2 пучка другого кабеля;

- в разветвительных муфтах внутренние повивы или пучки основного кабеля должны сращиваться с ответвляющимися кабелями большей емкости. По мере уменьшения емкости ответвляющихся кабелей их соединяют со все более удаленными от центра повивами или пучками основного кабеля;

- запасные группы кабеля (сверх его номинальной емкости) должны сращиваться на всем протяжении линии. При неодинаковом числе групп в монтируемых кабелях свободные группы выводятся на поверхность сростка, изолируются и закрепляются на нем перевязкой из ниток;

- поврежденные пары кабелей необходимо также вывести на поверхность сростка, соединить между собой и изолировать.



СРАЩИВАНИЕ ТОКОПРОВОДЯЩИХ ЖИЛ И ВОССТАНОВЛЕНИЕ ИХ ИЗОЛЯЦИИ



11.43. Медные жилы кабелей местных сетей связи должны сращиваться одним из следующих способов:

ручной скруткой с изолированием каждой жилы индивидуальной гильзой или пары жил общей гильзой;

механизированным соединением с помощью:

- групповых 10-парных сжимаемых соединителей СМЖ-10,

- 25-парных модульных соединителей  серии 4000D,

- одножильных соединителей типа UY2 "Скотчлок".

Допускается использование индивидуальных и групповых соединителей других типов, а также приспособлений для механизированной скрутки жил, имеющих сертификат соответствия Минсвязи России.

11.44. При ручном скручивании жил на кабелях типа Т применяются бумажные гильзы, на кабелях типа ТП - гильзы из полиэтилена. Размеры гильз приведены в табл. 11.3.



Таблица 11.3



Размеры (мм) изолирующих гильз, применяемых

для изоляции жил городских телефонных кабелей



Диаметр   жил  кабеля	Индивидуальные гильзы						Общие гильзы
	Бумажные			Полиэтиленовые			Бумажные			Полиэтиленовые
	дли- на	диаметр		дли- на	диаметр		дли- на	диаметр		дли- на	диаметр
		на- руж- ный	внут- рен- ний		на-  руж- ный	внут- рен- ний		на- руж- ный	внут- рен- ний		на-  руж- ный	внут- рен- ний
0,32   и 0,4	40	3,1	2,5	40	3,6	3,0	-	-	-	70	4,8	4,0
0,5	40	3,4	2,8	40	3,6	3,0	100	3,4	2,8	70	4,8	4,0
0,64   и 0,7	40	3,6	3,0	40	4,8	4,0	-	-	-	70	5,8	5,0



11.45. Процесс сращивания жил ручной скруткой показан на рис. 11.10.





Рис. 11.10. Процесс сращивания жил ручной скруткой:

а) с изолированием индивидуальными гильзами;

б) с изолированием общей гильзой



Перед сращиванием на жилы надеваются гильзы. В процессе сращивания одноименные жилы скрещивают и скручивают на два оборота вместе с изоляцией. Начиная от места скрутки жил в изоляции на расстоянии 30 - 40 мм изоляцию с жил удаляют бокорезами. Оголенные участки жил складывают вместе, сжимают пальцами одной руки и 8 - 10 кругообразными движениями другой руки свивают на длине 15 - 25 мм в зависимости от диаметра жил кабеля. Лишние концы жил обрезают. Длина обрезанной скрутки не должна быть меньше размера, указанного в табл. 11.4.



Таблица 11.4



Зависимость длины скрутки от диаметра жил кабеля



Диаметр жил кабеля, мм	Длина скрутки жил, мм
0,32	12
0,4	12
0,5	15
0,64	20
0,7	20



В месте обреза скрутки концы жил должны быть плотно прижаты друг к другу. Скрутка отгибается в сторону от гильзы или наоборот, по усмотрению спайщика, производящего монтаж муфты. Аналогично сращивают вторую жилу пары.

11.46. При сращивании жил и в процессе эксплуатации кабелей необходимо исключить разбивку, т.е. "рассыпание" соединенных пар и четверок.

Для этого каждая пара или четверка должны скрепляться перевязкой из ниток (суровых или капроновых) или же групповыми кольцами, изготовленными из того же материала, что и гильзы. Расположение скруток в гильзах, места установки групповых колец показаны на рис. 11.11. В случае использования общей гильзы групповые кольца или вязка нитками не требуются.





Рис. 11.11. Способы изолирования скруток жил:

а) индивидуальными гильзами; б) общими парными гильзами;

в) общими четверочными гильзами при механизированной скрутке



При параллельном включении оконечных устройств (распределительных коробок, боксов и кабельных ящиков) соединяются вместе жилы трех кабелей. Жилы сращиваются ручной скруткой, которая изолируется индивидуальной гильзой.

11.47. Перед сращиванием каждой очередной пары или группы жил спайщик должен определить для них место расположения на сростке. Ближайшие к обрезу оболочки скрутки жил должны отстоять от него не менее чем на 40 мм. Скрутки жил отдельных пар (четверок) или группы таких скруток равномерно распределяет по всей длине сростка, смещая каждую последующую группу на половину гильзы предыдущей группы. Допускается размещение скруток жил в шахматном порядке (рис. 11.12).





Рис. 11.12. Размещение скруток жил по длине муфты:

а) со смещением на половину длины гильзы;

б) в шахматном порядке



11.48. При сращивании двух кабелей, имеющих токоведущие жилы различного диаметра, скрутки жил необходимо пропаять, если разница в диаметрах равна или превышает 0,3 мм. Соотношения диаметров приведены в табл. 11.5.



Таблица 11.5



Соотношения диаметров медных жил сращиваемых кабелей,

при которых скрутки подлежат пропайке



Диаметры жил кабелей, мм
Сторона "А" ("Б")	Сторона "Б" ("А")
0,32; 0,4	0,7; 0,8; 0,9
0,5	0,8; 0,9
0,64	1,0; 1,2
0,7; 0,8	0,8; 0,9; 1,0; 1,2
0,9; 1,0	0,9; 1,0; 1,2
1,2	1,2



11.49. Скрутки пропаиваются припоем ПОССу-40 с применением в качестве флюса раствора канифоли в спирте (три весовые части канифоли на семь частей спирта). Пайку скруток производят в стаканчиковом паяльнике, разогреваемом пламенем газовой горелки или паяльной лампы. Перед пайкой концы скруток смазывают на длине 8 - 10 мм раствором канифоли в спирте при помощи мягкой кисточки. Концы скруток погружаются в расплавленный припой на 2 - 3 см. Длина пропаянного участка скрутки должна составлять 5 - 8 мм. Пропайка производится группами по 6 - 8 пар по мере сращивания.

11.50. Способ сращивания жил с помощью многопарных соединителей, при котором за один прием сращиваются 10 или 25 пар без предварительного снятия изоляции и применения изолирующих гильз, обеспечивает высокое качество монтажа и повышение производительности труда по сравнению с ручной скруткой жил.

11.51. Соединители СМЖ-10 отечественного производства применяются для сращивания жил городских телефонных кабелей с полиэтиленовой и бумагомассной изоляцией.

Не рекомендуется применение соединителей для монтажа кабелей типа Т с трубчато-бумажной изоляцией.

Соединитель СМЖ-10 (рис. 11.13) состоит из двух половин: нижней (2), которая содержит все металлические контактные элементы, и верхней (3), имеющей пазы и выступы, служащие для вдавливания в щели контактных элементов нижней половины сращиваемых жил (1) и их фиксации.





Рис. 11.13. Соединитель СМЖ-10:

1 - сращиваемые жилы; 2 - основание соединителя;

3 - крышка соединителя



11.52. Выпускаются два вида соединителей СМЖ-10:

- для сращивания жил диаметром 0,32 и 0,4 мм с шириной прорези 0,26 - 0,29 мм;

- для сращивания жил диаметром 0,5 и 0,7 мм с шириной прорези 0,39 - 0,43 мм.

При сращивании жил разного диаметра, например, при монтаже станционных разветвительных муфт, соединители подбираются для меньшего диаметра жил.

Цвет корпуса соединителя определяет его назначение. Соединители белого цвета предназначены для жил диаметром 0,32 и 0,4 мм; любого другого цвета (кроме черного) - для жил диаметром 0,5 и 0,7 мм.

Соединители поставляются в полиэтиленовых пакетах, по 100 штук в каждом. В пакет вкладывается бланк предприятия-изготовителя с техническими данными соединителей и свидетельством ОТК о приемке.

11.53. Опрессовка соединителей и одновременно с этим обрезание излишков жил производится с помощью ручной пресс-техники ПСМЖ-200 (рис. 11.14) с соблюдением следующей технологической последовательности.





Рис. 11.14. Ручная пресс-техника ПСМЖ-200:

1 - корпус; 2 - кронштейн; 3 - планка;

4 - делитель; 5 - толкатель; 6 - нож; 7 - рукоятка;

8 - пружина, фиксирующая жилы



Основание соединителя закладывается в соответствующее гнездо пресса. Сращиваемые концы жил заводятся в гнездо соединителя и устанавливаются над прорезями контактной пластины. Жилы фиксируются на штырях разделительной гребенки, концы жил зажимаются в спиральной пружине. Затем основание соединителя накрывается крышкой. Крышка прижимается откидной планкой пресс-техники. Поворотом рукоятки пресса части соединителя сжимаются и надежно фиксируются в таком положении. При этом контактные пластины приходят в соприкосновение с жилами, сдавливают их, прорезают изоляцию и внедряются в тело проводников. В результате обеспечивается надежный электрический контакт между сращиваемыми жилами. Обжатый соединитель извлекают из пресса, и таким же образом монтируется следующий соединитель.

Соединители СМЖ-10 в сростке объединяются в компактные группы. Количество групп зависит от емкости кабеля и размеров муфты. Соединители в группе должны быть плотно уложены один на другой, соединители разных групп не должны касаться друг друга (рис. 11.15).





Рис. 11.15. Размещение групп соединителей СМЖ-10 в сростке



11.54. Кроме многопарных соединителей СМЖ-10, нашедших массовое применение при монтаже кабелей ГТС, выпускаются модули MS серии 4000D и одножильные соединители UY2 "Скотчлок" ("Scotchlock").

Модули MS предназначены для одновременного соединения 25 пар жил кабеля сечением 0,32 - 0,7 мм с пластмассовой (полиэтилен, поливинилхлорид) и бумажной изоляцией без предварительного ее удаления. Конструкция этих соединителей предусматривает возможность обрезки концов соединяемых проводников, проведения необходимых измерений и правильной установки модуля в соединительные головки. Крышки и основания всех модульных соединителей съемные.

11.55. Модуль состоит из трех частей: основания, корпуса и крышки (рис. 11.16). Каждый элемент модуля имеет срезанный угол для правильной установки в соединительные головки.





Рис. 11.16. Конструкция модуля MS:

1 - основание; 2 - корпус; 3 - крышка;

4 - срезанный угол



Модуль MS 4000-D предназначен для выполнения прямых соединений. Его корпус имеет ножи для обрезания концов жил. Крышка и верхняя часть корпуса окрашены в цвет слоновой кости, а нижняя часть корпуса и основание - золотистого цвета.

Модуль MS 4008-D предназначен для запараллеливания пар при переключениях и ремонте кабеля. Нижняя часть корпуса (зеленая) не имеет ножей, а верхняя (цвета слоновой кости) - с ножами. Основание модуля окрашено в зеленый цвет, а крышка - цвета слоновой кости.

11.56. Жилы соединяются в модулях с помощью специального устройства - соединительной головки (рис. 11.17, а), которая используется как вспомогательный элемент для размещения модуля и удобства в обращении с жилами в процессе их соединения. Обжим модуля в процессе соединения осуществляется гидравлической установкой (рис. 11.17, б), состоящей из ручного гидравлического насоса, шланга и обжимного зажима. Процесс опрессовки прекращается при давлении 20 кН.





Рис. 11.17. Монтажные устройства:

а) соединительная головка:

1 - обжимной зажим, 2 - направляющие проводников,

3 - разделитель пар, 4 - пружина, 5 - планка соединителя,

6 - основание;

б) гидравлическая установка; в) монтажная штанга;

г) соединительные головки на основании



При монтаже кабелей используется монтажное устройство для крепления соединяемых концов кабеля (рис. 11.17, в), состоящее из монтажной штанги (отрезка трубы) длиной 76 см с двумя передвижными хомутами со скобами и лямками, поперечного зажима, зажима для крепления соединительных головок. На одном основании могут быть установлены одна или две соединительные головки, крепящиеся с помощью четырех винтов (рис. 11.17, г).

11.57. Порядок крепления монтажного устройства к концам сращиваемых кабелей, присоединения поперечного зажима, установки оснований с соединительными головками, сращивания жил с различной изоляцией, обжима модулей, связки сростков в пучки подробно изложен в "Инструкции по применению модульных соединителей серии 4000 марки MS фирмы 3М".

11.58. Для обеспечения высокого качества сростка при монтаже кабелей малой емкости рекомендуется применять одножильные соединители, например, типа UY2 "Скотчлок" (рис. 11.18). Соединитель UY2 предназначен для соединения медных жил диаметром 0,4 - 0,9 мм с бумажной и полиэтиленовой изоляцией без предварительной их зачистки, при этом максимальный диаметр жилы в изоляции должен быть не более 2,08 мм. Корпус соединителя заполнен гидрофобной массой, предотвращающей воздействие влаги на место соединения проводников.





Рис. 11.18. Соединитель UY2:

1 - крышка; 2 - контактный элемент; 3 - корпус



Соединитель позволяет соединять проводники с различными диаметрами жил и типами изоляции. Их рекомендуется использовать для монтажа кабелей малой емкости (до 100 x 2) и для сращивания запасных жил в кабелях большой емкости. Монтаж кабелей с использованием одножильного соединителя осуществляется при помощи пресс-клещей (E-9Y), обкусывающих и запрессовывающих проводники.

11.59. Сращивание жил кабеля с полиэтиленовой изоляцией производят в следующей последовательности: из отобранных пучков соединяемых кабелей выбирают пары (четверки), соответствующие друг другу по расцветке, и скручивают внатяг в три оборота на расстоянии 40 мм от обреза оболочки. Затем из скрученных пар (четверок) отбирают одноименные жилы (А1 и А2) и, сложив их вместе, подравнивают, обкусывают при помощи пресс-клещей на расстоянии 40 мм от места скрутки (рис. 11.19, а). Повернув соединитель прозрачной стороной к себе, вводят в него подготовленные жилы до упора в заднюю стенку корпуса соединителя. Опрессовывают соединитель на жилах передней рабочей частью пресс-клещей. Далее отбирают две вторые одноименные жилы (Б1 и Б2) из сращиваемой пары (четверки) и, сложив их вместе, обрезают на расстоянии 45 мм от места скрутки. Вводят жилы в соединитель и опрессовывают (рис. 11.19, б). В кабеле с четверочной скруткой жил аналогично подготавливают третьи и четвертые жилы, обрезая их соответственно на расстоянии 50 и 55 мм от места скрутки.





Рис. 11.19. Сращивание жил при помощи

одножильных соединителей



Места скруток последующих пар (четверок) располагают через каждые 30 мм на всей оставшейся длине рабочей зоны (рис. 11.19, в). Оставшиеся пары (четверки) монтируются против мест скруток пар (четверок) первого ряда. Смонтировав первый пучок жил, связывают его сердцевину в трех местах через равные промежутки, монтируют остальные пучки жил кабеля.

Сращенные пучки перевязывают вместе киперной лентой в трех местах через равные промежутки. Группы смонтированных соединителей, образовавшиеся после увязки, равномерно распределяют по окружности сростка веером, начиная с первой, и укладывают так, чтобы соединители лежали в один слой, а диаметр сростка был по всей его длине одинаковым.

11.60. Особенностью сращивания жил кабеля с бумажной изоляцией является то, что на каждую пару жил надевают по групповому кольцу (если не применяется вязка нитками). Одноименные пары жил натягивают внутри рабочей зоны и изгибают под прямым углом на расстоянии 40 мм от одного из срезов оболочки. При этом нельзя допускать нарушений изоляции жил в месте сгиба, изгибать их следует плавно, удерживая в месте сгиба большим и указательным пальцами.

11.61. В зависимости от диаметра, типа и емкости монтируемого кабеля можно рекомендовать подбор полиэтиленовых и свинцовых муфт в соответствии с табл. 11.6.



Таблица 11.6



Подбор соединительных муфт МПС и МСС

и размеры разделки кабелей ТПП и ТГ



┌──────────────────────┬─────────────┬────────────────────┬───────────────┐

│  Марка монтируемого  │     Тип     │Длина освобождаемого│  Расстояние   │

│        кабеля        │рекомендуемой│от оболочки участка,│между обрезами │

│                      │    муфты    │         мм         │ оболочки, мм  │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТПП 10 x 2 x 0,4      │  МПС 7/13   │        270         │      170      │

│             0,5      │             │                    │               │

│             0,64     │             │                    │               │

│             0,7      │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТПП 20 x 2 x 0,4      │  МПС 13/20  │        285         │      185      │

│             0,5      │             │                    │               │

│             0,64     │             │                    │               │

│             0,7      │             │                    │               │

│ТПП 30 x 2 x 0,4      │             │                    │               │

│             0,5      │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТПП 30 x 2 x 0,64     │  МПС 20/27  │        300         │      200      │

│             0,7      │             │                    │               │

│ТПП 50 x 2 x 0,5      │             │                    │               │

│ТПП 100 x 2 x 0,4     │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТПП 50 x 2 x 0,64     │  МПС 24/33  │        380         │      280      │

│             0,7      │             │                    │               │

│ТПП 100 x 2 x 0,5     │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТПП 100 x 2 x 0,64    │  МПС 32/40  │        415         │      315      │

│              0,7     │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТГ 10 x 2 x 0,4 - 0,7 │   МСС-15    │        215         │      200      │

│ТГ 20 x 2 x 0,4 - 0,64│             │                    │               │

│ТГ 30 x 2 x 0,4; 0,5  │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТГ 20 x 2 x 0,7       │   МСС-20    │        245         │      230      │

│ТГ 30 x 2 x 0,64; 0,7 │             │                    │               │

│ТГ 50 x 2 x 0,4; 0,5  │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТГ 50 x 2 x 0,64; 0,7 │   МСС-25    │        315         │      300      │

│ТГ 100 x 2 x 0,4; 0,5 │             │                    │               │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТГ 100 x 2 x 0,64     │   МСС-35    │        325         │      310      │

├──────────────────────┼─────────────┼────────────────────┼───────────────┤

│ТГ 100 x 2 x 0,7      │   МСС-45    │        370         │      355      │

└──────────────────────┴─────────────┴────────────────────┴───────────────┘



ВОССТАНОВЛЕНИЕ ПОЯСНОЙ ИЗОЛЯЦИИ И ЭКРАНА



11.62. Поясная изоляция на кабелях с бумажной изоляцией жил восстанавливается миткалевой лентой шириной 60 - 80 мм (рис. 11.20, а) или кабельной бумагой (рис. 11.20, б). Ширина подготовленной полосы кабельной бумаги должна превышать длину сростка на 100 - 120 мм, в зависимости от размера сростка.





Рис. 11.20. Восстановление поясной изоляции

на кабелях типа Т:

а) миткалевой лентой; б) кабельной бумагой;

1 - отметки местонахождения конусов свинцовой муфты;

2 - перевязки из суровых ниток



Перед восстановлением поясной изоляции сросток кабеля просушивается горячим воздухом над пламенем газовой горелки. При этом над сростком устанавливается отражающий козырек из кабельной бумаги. Одновременно со сростком должен просушиваться материал, предназначенный для восстановления поясной изоляции. Для этого сросток слегка распушивается, и миткалевая лента, свернутая в рулон, укладывается на сросток. Если поясная изоляция восстанавливается кабельной бумагой, то полосу этой бумаги используют в качестве отражающего козырька. Сросток просушивается в течение 10 - 15 минут, а затем плотно обматывается двумя слоями прошпаренной миткалевой ленты с перекрытием в 15 - 20 мм.

Конец полосы кабельной бумаги вставляется в сросток, сросток обматывается двумя-тремя слоями бумаги и уплотняется сворачиванием бумажной полосы. На краях сростка бумага обжимается руками. Концы миткалевой ленты и кабельная бумага закрепляются на сростке перевязками из ниток.

11.63. При восстановлении элементов кабелей с полиэтиленовой изоляцией жил (рис. 11.21) прежде всего должны использоваться ленты поясной изоляции и экрана кабеля, которые на стадии разделки сматывались в рулоны.





Рис. 11.21. Восстановление поясной изоляции

и экрана кабелей типа ТП:

а) восстановление поясной изоляции;

б) восстановление экранной проволоки;

в) восстановление экрана с использованием

экранных лент кабеля ТПП;

г) соединение экранных лент кровельным швом;

д) восстановление экрана на кабеле ТППэп

с использованием алюминиевой фольги



Смонтированный и отформованный руками сросток жил плотно обматывают встречными лентами поясной изоляции с перекрытием в 20 мм. Концы лент закрепляют перевязкой из ниток или обрезков жил. При невозможности размотать на ленты поясную изоляцию кабеля допускается использование в этом качестве полиэтиленовой ленты; при этом сросток должен закрываться двумя ее слоями с 50% перекрытием.

Концы экранной проволоки по спирали наматывают навстречу друг другу на закрытый поясной изоляцией сросток и в середине его соединяют ручной скруткой. Длина скрутки должна быть не менее 20 мм. Скрутка изолируется гильзой и затем сгибается пополам (рис. 11.21, б).

Собранные в рулоны экранные ленты наматываются на сросток с 50% перекрытием. В середине сростка они соединяются кровельным замком (рис. 11.21, в, г).

На кабелях с экранами продольного наложения и кабелях марки ТППэп экран восстанавливается предварительно заготовленными экранными лентами, снятыми с концов кабелей ТПП, или алюминиевой фольгой. Экранная лента наматывается на сросток так же, как и в предыдущем варианте. Длина ленты должна обеспечивать обмотку сростка без соединений. Края ленты должны заходить на оголенные участки продольного экрана не менее чем на 10 мм. На такое же расстояние должна перекрывать их и алюминиевая фольга. Суммарная толщина слоев фольги не должна быть тоньше экранной ленты кабеля. В местах захода на оголенный участок экрана лента или слои фольги закрепляются 2 - 3 витками голой медной проволоки.

11.64. Смонтированный сросток с восстановленными поясной изоляцией и экраном должен свободно входить в подготовленную муфту, чтобы при надвигании частей муфты на сросток нельзя было повредить восстановленные элементы кабелей. Перед установкой муфты на сросток в нее должен быть вложен паспорт по установленной форме.



ОСОБЕННОСТИ ВОССТАНОВЛЕНИЯ ПОЯСНОЙ ИЗОЛЯЦИИ

ПРИ МОНТАЖЕ КАБЕЛЕЙ СОЕДИНИТЕЛЯМИ СМЖ-10 И МОДУЛЯМИ MS



11.65. Во время сушки сростка жил и сварки или пайки муфты возможна деформация соединителей, которая может вызвать повреждения жил кабелей. Для защиты соединителей от нагрева во время герметизации муфты на кабелях с полиэтиленовой изоляцией жил производится дополнительная намотка пяти-шести слоев полиэтиленовой ленты на восстановленной поясной изоляции.

Сросток кабеля с бумажной изоляцией жил, смонтированный соединителями, просушивается горячим воздухом от газовой горелки или паяльной лампы в течение 1 ч. Температура воздуха должна быть не более 60 °C. Значительно уменьшает время сушки применение стального кожуха с контрольным термометром. Кожух надевается на сросток и прогревается снаружи.

При восстановлении поясной изоляции на кабелях типа Т кроме положенных слоев кабельной бумаги дополнительно подматываются еще семь-восемь слоев кабельной бумаги.



ВОССТАНОВЛЕНИЕ СВИНЦОВЫХ ОБОЛОЧЕК



11.66. Свинцовые оболочки телефонных кабелей связи восстанавливаются свинцовыми муфтами: пайка стыков их частей и стыков с оболочкой кабеля производится припоем ПОССу-30-2, а в качестве флюса при пайке используется стеарин. Для формования и разглаживания паяных швов используется паяльная гладилка, изготовленная из куска льняной ткани и пропитанная стеарином. Во время пайки рекомендуется смачивать рабочий слой гладилки стеарином для предотвращения ее прогорания.

11.67. Подготовленная свинцовая муфта надвигается на сросток и устанавливается так, чтобы обеспечить одинаковый заход в нее оболочек сращиваемых кабелей. Конусы муфты зачеканивают деревянным молотком до размера внешнего диаметра оболочки, обеспечивая при этом симметричность муфты относительно продольной оси кабеля. Места пайки тщательно осматривают и, при необходимости, вновь зачищают загрязненные места кабельным ножом или стальной щеткой.

11.68. На муфтах, состоящих из двух полумуфт, сначала запаивают стык между полумуфтами, для разрезных муфт - продольный шов, а затем конусы муфты с оболочкой кабеля. Верхняя кромка продольного шва должна перекрывать нижнюю на 8 - 15 мм. Перед началом пайки муфты кабели, входящие в нее, закрепляются к консолям, чтобы исключить изменение положения муфты во время пайки.

11.69. Место пайки прогревают пламенем газовой горелки (или паяльной лампы), протирают куском стеарина, следя за тем, чтобы расплавленный стеарин не затекал внутрь муфты и не попадал на сросток. Припой в расплавленном состоянии накладывают на стык частей муфты или на стык муфты с кабелем и по участкам, начиная с труднодоступных, нагревают до пластичного состояния и формуют гладилкой до получения ровного конуса или округлого шва (рис. 11.22, а, б).







Рис. 11.22. Формы паяных швов на свинцовых муфтах:

а) с цилиндрическими окончаниями;

б) с зачеканенными конусами;

в) шов на муфте из рольного свинца;

г) запайка шва при герметизации муфты



Муфты, изготовленные из листов рольного свинца, имеют продольный пропаянный шов (рис. 11.22, в), на который накладывается слой припоя, полностью закрывающий стык краев свинцового листа, и формуется округлый шов (рис. 11.22, г).

После окончания пайки швы охлаждают до температуры 40 - 50 °C, без нажима оглаживая их куском стеарина, после чего приступают к протирке муфты ветошью, убирая следы стеарина, и все швы внимательно осматривают. При необходимости швы подпаивают.



ВОССТАНОВЛЕНИЕ ПОЛИЭТИЛЕНОВЫХ ОБОЛОЧЕК



11.70. Полиэтиленовые оболочки и защитные полиэтиленовые шланги телефонных кабелей связи восстанавливаются с помощью полиэтиленовых муфт одним из способов:

- способом наплавления полиэтиленовой светостабилизированной ленты под стеклолентой;

- с применением термоусаживаемых материалов, усаженных на подклеивающий слой;

- способом наплавления полиэтиленового прутка в струе горячего азота.

11.71. Способ наплавления полиэтиленовой ленты под стеклолентой является универсальным и позволяет восстанавливать оболочки и защитные шланги на любых кабелях, независимо от внешнего диаметра их оболочки, типоразмера и конструкции муфт. Используется для сварки кольцевых и продольных швов на полиэтиленовых муфтах.

Полиэтиленовая муфта в местах сварки тщательно зачищается, с торцов муфты снимается фаска (конусы муфты обрезаются в местах, где их внутренний диаметр равен внешнему диаметру оболочки кабеля); под местами сварки в муфтах устанавливаются металлические опорные кольца (рис. 11.23).

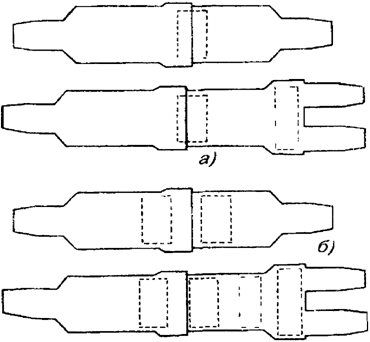

Рис. 11.23. Места установки опорных колец:

а) в муфтах, герметизируемых способом наплавления

полиэтиленовой ленты;

б) в муфтах, герметизируемых с помощью трубок ТУТ



Опорные кольца изготавливаются из листовой стали. Кольцо должно плотно входить в муфту. Края металлической полосы в кольце соединяются в разрез или точечной сваркой. Опорные кольца входят в комплект полиэтиленовой муфты и поставляются вместе с ней.

11.72. Для наплавления используется полиэтиленовая светостабилизированная лента (из полиэтилена той же марки, что и оболочка кабеля) шириной 50 мм и толщиной 0,2 мм. При необходимости в процессе подготовки к сварке она разрезается на более узкие полоски. Наплавление должно выполняться через стеклоленту шириной 35 мм и толщиной 0,2 мм. Допускается применение стеклоленты меньшей ширины. При подборе стеклоленты прежде всего учитывается ее плотность. Она должна обеспечивать целостность стеклоленты при удалении ее с поверхности шва. Первоначально должны свариваться части муфты между собой, а затем муфта с оболочкой или защитным шлангом кабеля (рис. 11.24). Одновременная сварка нескольких швов не допускается.





Рис. 11.24. Наплавление полиэтиленовой ленты

под стеклолентой:

1 - готовый сварной шов на стыке частей муфты;

2 - подготовленный к сварке конус муфты;

3 - направление пламени при сварке;

4 - газовая горелка или паяльная лампа



11.73. Стык частей муфты плотно и ровно обматывается несколькими слоями светостабилизированной полиэтиленовой ленты, чтобы общая их толщина составляла не менее трети толщины муфты (рекомендуемое число слоев ленты указано в табл. 11.7). Лента должна перекрывать участки шириной не менее 25 мм по обе стороны от стыка частей муфты. Конец ленты расплавляется пламенем и прижимается к верхнему слою обмотки. Поверх полиэтиленовой ленты наматывается чистая, без порезов и разрывов, стеклолента (повторное использование стеклоленты не допускается). Стеклолента также должна перекрывать участки не менее чем на 25 мм по обе стороны от краев намотанной полиэтиленовой ленты. Концы стеклоленты закрепляются перевязкой из проволоки. Перед началом сварки кабели, входящие в муфту, жестко закрепляются на консолях, чтобы полностью исключить шевеление муфты во время сварки.



Таблица 11.7



Временные режимы сварки полиэтиленовых муфт

способом наплавления полиэтиленовой ленты



Наружный  диаметр  кабеля,    мм	Кол-во  слоев   п/э   ленты	Кол-во слоев стеклоленты	Время, мин				Кол-во  циклов (пауза- нагрев)
			всей сварки	начального  нагрева	паузы	после- дующего нагрева
7 - 13	3	3	4	1	0,5	0,5	3
13 - 16	4	3	6	1	0,5	0,5	5
16 - 19	4	3	7	2	0,5	0,5	5
19 - 24	4	3	8	2	0,5	0,5	6
24 - 27	5	3	10	2	0,5	0,5	8
27 - 31	6	4	12	3	0,5	0,5	9
31 - 38	6	4	15	3	1	1	6
38 - 42	10	4	17	5	1	1	6
42 - 47	11	4	17	5	1	1	8
47 - 53	12	4	22	6	1	1	8
53 - 60	13	4	22	6	1	1	8
60 - 70	14	4	25	7	1	1	9
70 - 80	15	4	28	8	1	1	10



11.74. Закрытые стеклолентой участки равномерно прогревают умеренным пламенем, постепенно перемещая его по всей поверхности сварного шва. Прогрев должен чередоваться с перерывами (паузами), во время которых пламя отводится в сторону. После начального прогрева участок сварки следует прогревать с регулярными перерывами несколькими циклами, состоящими из паузы и нагрева. Циклическая сварка обеспечивает необходимую равномерность нагрева полиэтилена и повышает качество сварного шва. Рекомендуемые временные режимы сварки указаны в табл. 11.7.

11.75. Стеклолента с готового шва удаляется только после того, как он охладится (до температуры 50 - 60 °C) и отвердеет. Не допускается применение принудительного охлаждения сварных швов (снегом, холодной водой и т.д.). Шов должен быть достаточно плотным, чтобы удаление стеклоленты не привело к отрыву пластов полиэтилена и, в то же время, не должен переохлаждаться, так как с холодного шва стеклолента снимается очень трудно. Сварной шов проверяется внешним осмотром: на его поверхности не должно быть складок, раковин, воздушных пузырей и обрывков стеклоленты. При необходимости дефектный участок шва дополнительно проваривают под стеклолентой. Остальные кольцевые швы на муфте завариваются аналогично.

11.76. Для выполнения продольных швов на разрезных полиэтиленовых муфтах их поверхность на полосе шириной 20 - 25 мм по обе стороны от разреза зачищается ножом, при этом должны приниматься меры по предотвращению деформации муфты во время сварки установкой нескольких опорных колец. Края разреза состыковываются, и муфта целиком обматывается полиэтиленовой лентой, а затем стеклолентой. При сварке продольного шва прогревается только район этого шва, т.е. полоса шириной 40 - 50 мм.

11.77. При восстановлении оболочек телефонных кабелей применяются термоусаживаемые трубки (ТУТ) черного цвета, изготовленные из светостабилизированного полиэтилена. Восстановление полиэтиленовой оболочки как правило выполняется с применением стандартных полиэтиленовых муфт и отрезков трубок ТУТ. Герметичность и необходимая эксплуатационная надежность муфт обеспечивается только в том случае, когда типоразмер трубки ТУТ подобран правильно, т.е. соединяемые детали обжаты с достаточным усилием; подклеивающий слой необходимой толщины нанесен на зачищенную, обезжиренную поверхность деталей муфты и кабеля; участки кабеля или муфты перекрыты отрезком трубки ТУТ на требуемое расстояние по обе стороны от герметизируемого стыка.

11.78. Условное обозначение трубок ТУТ (например, 40/20) состоит из отношения внутреннего диаметра до и после усадки. Выпускаемые типоразмеры ТУТ, нашедшие наибольшее применение при монтаже кабелей связи, приведены в табл. 11.8.



Таблица 11.8



Типоразмеры трубок ТУТ, применяемые при монтаже кабелей ГТС



Типоразмер ТУТ	Внутренний диаметр ТУТ, мм		Толщина стенки     после усадки, мм
	до усадки	после усадки
12/6	12	6	0,6
16/8	16	8	0,8
20/10	20	10	1,0
30/15	30	15	1,0
40/20	40	20	1,0
60/30	60	30	1,5
80/40	80	40	1,5
100/50	100	50	1,5



Эти трубки ТУТ имеют коэффициент усадки 1/2, т.е. полученный при полной усадке внутренний диаметр составляет половину внутреннего диаметра до усадки, что в определенной степени сокращает возможности применения ТУТ при герметизации муфт.

При отсутствии маркировки типоразмер ТУТ определяется диаметром, замеренным штангенциркулем или линейкой, для чего сплющенный конец трубки раздвигают рукой и придают ему форму, наиболее близкую к окружности.

11.79. Подбор трубок ТУТ производится с учетом диаметров соединяемых деталей (полумуфт, их конусов, оболочки кабеля), которые должны находиться в пределах применения подобранной трубки ТУТ. Рекомендуемые пределы их применения приведены в табл. 11.9.



Таблица 11.9



Рекомендуемые пределы применения трубок ТУТ



Типоразмер     ТУТ	Рекомендуемый предел применения ТУТ
	минимальный наружный диаметр,               мм	максимальный наружный диаметр,               мм
20/10	13	15
30/15	20	25
40/20	25	35
60/30	35	50
80/40	45	70
100/50	60	85



При наличии ТУТ с коэффициентом усадки 1/3 и более подбор трубки производят с таким расчетом, чтобы после усадки она обжимала соединяемые детали с достаточным усилием. Не допускается усадка трубки до нижнего предела типоразмера или натягивание ее на деталь, внешний диаметр которой равен верхнему пределу типоразмера.

11.80. В качестве герметизирующего подклеивающего слоя рекомендуется использовать сополимер этилена с винилацетатом - сэвилен (или миравитен), а также клей-расплав ГИПК-14-13. Подклеивающий слой может выпускаться в виде ленты, жгута или прутка, накладываемых на поверхности стыкуемых деталей в виде отдельных поясков, ширина которых в зависимости от диаметров стыкуемых деталей указана в табл. 11.10.



Таблица 11.10



Ширина поясков сэвиленовой ленты



Наружный диаметр кабеля (муфты), мм	Ширина поясков сэвиленовой ленты, мм
до 30	20
до 50	30
свыше 50	40



Клей-расплав ГИПК-14-13 выпускается в виде жгутов диаметром 25 - 50 мм. Конец жгута разогревается до плавления (80 - 100 °C) умеренным пламенем газовой горелки. Клей наносится путем натирания сплошным слоем на стыкуемые детали; толщина каждого слоя сэвилена (клея-расплава) должна быть не менее 1 мм.

11.81. Подобранные трубки ТУТ разрезаются на отрезки, длина которых должна быть в зависимости от типоразмера для трубок 40/20 - не менее 100 мм, для трубок 60/30 - 120 мм, для трубок 80/40 - 130 мм, для трубок 100/50 - 150 мм.

Линия отреза должна быть перпендикулярна продольной оси трубки. Торцы отрезков, проверяемые внешним осмотром, должны быть ровными, без надрезов, заусенцев, наплывов, раковин, глубоких царапин, которые могут вызвать разрыв трубки во время усадки.

11.82. Отрезки ТУТ обезжириваются бензином Б-70 и надвигаются на кабель до начала разделки концов. На время монтажа сростка их защищают от загрязнения. С внешней стороны торцов частей полиэтиленовой муфты кабельным ножом снимается фаска, а конусы муфты обрезаются так, чтобы она плотно облегала кабель. В муфту вставляются опорные кольца, по два на каждый стык, и подготовленные части муфты надвигаются на кабель. После монтажа сростка жил, восстановления поясной изоляции и экрана полиэтиленовую оболочку кабеля в местах установки конусов муфты, а также стыкуемые детали муфты с внешней стороны обезжиривают бензином Б-70 и зачищают. Затем муфта устанавливается над смонтированным сростком. Для фиксации частей муфты между собой и с оболочкой кабеля на стыки наматываются один на другой три-четыре слоя полиэтиленовой ленты шириной 25 - 40 мм. По обе стороны от намотанной полиэтиленовой ленты на поверхность муфты и оболочки кабеля без зазора накладываются пояски сэвилена или наносится слой клея-расплава.

11.83. Отрезки ТУТ надвигаются на места, предназначенные для их установки, и усаживаются. Места наложения подклеивающего слоя и установки ТУТ показаны на рис. 11.25.





Рис. 11.25. Расположение поясков сэвиленовой ленты

и слоев клея-расплава на полиэтиленовой муфте:

1 - пояски сэвиленовой ленты;

2 - отрезок ТУТ, подобранный для усадки на конус муфты;

3 - пояски полиэтиленовой ленты; 4 - слои клея-расплава;

5 - отрезок ТУТ, подобранный для усадки

на стык частей муфты



Усадка ТУТ производится умеренным пламенем горелки, которое кругообразными движениями перемещают вокруг трубки. Сначала усаживается центр трубки (отрезка ТУТ), затем пламя перемещается от центра к одному из концов. После усадки одной половины отрезка ТУТ аналогично усаживают вторую его половину.

Особенно тщательно трубка должна прогреваться в местах установки поясков сэвилена или наложения клея-расплава. Прогрев продолжается до полной усадки ТУТ и активного выделения подклеивающего слоя из-под ее торцов. При слабом нажатии на трубку защищенными пальцами руки под ней должно чувствоваться плавление подклеивающего слоя.

11.84. Для восстановления и ремонта оболочек телефонных кабелей применяется двухслойная термоусаживаемая лента "РАДЛЕН", выпускаемая по ТУ 6-19-051-600-86. Она состоит из ленты-основы и герметизирующего подслоя. При герметизации оболочек и муфт телефонных кабелей следует дополнительно применять подклеивающий слой типа ГИПК-14-13 (КРУС-1, КРД).

При применении ленты "РАДЛЕН" на соединяемые детали муфты (участок оболочки) наносится расплавленный подслой, на него с легким подогревом наматывают ленту "РАДЛЕН" герметизирующим подслоем внутрь. Каждый виток ленты должен перекрывать предыдущий на 50%. После намотки ленты весь участок равномерно прогревают до появления расплавленного подслоя из-под витков ленты.

11.85. Для восстановления оболочек и монтажа муфт допускается также использование сертифицированных термоусаживаемых изделий в виде соединительных прямых и распределительных муфт, муфт с застегивающими устройствами, а также в виде манжет, колпачков (с ниппелями) и т.п.



ВОССТАНОВЛЕНИЕ РАЗНОРОДНЫХ ОБОЛОЧЕК



11.86. Восстановление оболочки в муфте на стыке кабелей в оболочках из разнородных материалов (например, полиэтилен-свинец или полиэтилен-сталь) производится с помощью переходной манжеты и свинцовой муфты. Переходная манжета изготавливается непосредственно на кабеле перед монтажом сростка. Для ее изготовления применяются свинцовая втулка с продольным разрезом, изготовленная из рольного свинца или из отходов оболочки кабеля ТГ, один или два отрезка трубки ТУТ, подклеивающий слой (сэвилен, ГИПК-14-13, КРД и т.п.), кабельная бумага. Размеры свинцовых втулок и отрезков ТУТ приведены в табл. 11.11.



Таблица 11.11



Размеры ТУТ и свинцовых втулок



Количество пар в кабеле с диаметром жил, мм				Типо- размер ТУТ	Длина  свинцовой  втулки,    мм	Длина первой  ТУТ,   мм	Длина второй  ТУТ,   мм
0,32	0,4	0,5	0,7
10 - 20	10	10	-	12/6	60	60	-
30 - 50	20 - 30	20	10	20/10	70	80	-
100 - 150	50	30 - 50	20 - 30	30/15	80	90	-
200 - 300	100 - 200	100	50	40/20	85	100	-
400 - 600	300 - 400	200 - 300	100 - 150	60/30	90	100	130
700 - 1200	500 - 900	400 - 600	200 - 300	80/40	120	110	140
-	1000 - 1200	700 - 1200	400 - 600	100/50	130	120	150
1400 - 1800	-	-	-	80/40	200	200	300
2000 - 2400	-	-	-	100/50	200	200	300



11.87. До удаления оболочки с концов сращиваемых кабелей на кабель с полиэтиленовой оболочкой надвигаются отрезки ТУТ (один или два, в зависимости от емкости кабеля), затем - части свинцовой муфты. На полиэтиленовую оболочку, начиная от места намечаемого обреза, накладывается бумажная прокладка из трех-четырех слоев кабельной бумаги, на которую устанавливается свинцовая втулка с продольным разрезом, подбиваемая киянкой до плотной посадки на оболочку и так, чтобы продольный разрез втулки сошелся встык, без зазора.

11.88. После окончания монтажа сростка жил, восстановления поясной изоляции над сростком, установки свинцовой муфты (экран из алюминиевой фольги в муфте не восстанавливается) экранная проволока выводится в ближайший конус муфты и припаивается к нему во время пайки муфты. Один из конусов муфты зачеканивается до диаметра свинцовой оболочки, второй - до диаметра свинцовой втулки, а затем конусы муфты и продольный разрез втулки запаиваются припоем ПОССу-30-2. Слой припоя, наложенный на продольный разрез втулки, должен быть ровным и пологим, не допускается крутой подъем припоя над поверхностью втулки.

11.89. В случае, если один из стыкуемых кабелей имеет стальную гофрированную оболочку, она предварительно залуживается пастой ПМКН-40. Свинцовая муфта припаивается к залуженному участку стальной оболочки припоем ПОССу-30-2 без применения стеарина. Экраны на стыке кабелей марок ТПП и ТПСтШП восстанавливаются соединением встречных концов экранных лент и проволок.

11.90. После окончания пайки муфта и втулка протираются ветошью, с торца втулки снимается фаска, втулка и полиэтиленовая оболочка в месте установки ТУТ тщательно обезжириваются и зачищаются (длина зачищаемого участка должна быть равна длине отрезка ТУТ). На зачищенные участки полиэтиленовой оболочки и свинцовой втулки накладываются пояски сэвиленовой ленты или слой клея-расплава (рис. 11.26), устанавливается и усаживается отрезок ТУТ (при установке двух отрезков ТУТ после усадки первого отрезка вплотную к его торцам снова накладываются пояски сэвилена или слой клея-расплава, а затем надвигается и усаживается второй отрезок ТУТ, который должен перекрывать нижний на одинаковое расстояние с обеих сторон).





Рис. 11.26. Монтаж переходной манжеты и свинцовой муфты

на стыке кабелей в свинцовой и полиэтиленовой оболочках:

1 - кабель в полиэтиленовой оболочке;

2 - отрезок ТУТ, подобранный по размерам втулки и кабеля;

3 - пояски сэвиленовой ленты; 4 - свинцовая разрезная

втулка; 5 - прокладка из кабельной бумаги;

6 - пайка припоем ПОССу-30-2; 7 - экранная проволока

кабеля ТПП; 8 - свинцовая муфта, подобранная

по размеру сростка



Допускается использование свинцовых муфт на кабелях с полиэтиленовой оболочкой в случаях отсутствия полиэтиленовых муфт необходимого типоразмера и при ремонтных работах. При этом переходные манжеты в соединительных муфтах монтируются на обоих конусах, а в разветвительных муфтах - на основном кабеле и на каждом из ответвляющихся кабелей.



ВОССТАНОВЛЕНИЕ СТАЛЬНОЙ ГОФРИРОВАННОЙ ОБОЛОЧКИ



11.91. Стальные гофрированные оболочки городских телефонных кабелей (например, кабелей марок ТСтШп и ТПСтШп) восстанавливаются свинцовыми муфтами с применением припоя ПОССу-30-2 (рис. 11.27).





Рис. 11.27. Восстановление стальных гофрированных оболочек

городских телефонных кабелей:

1 - кабель в защитном полиэтиленовом шланге;

2 - залуженный пастой ПМКН-40 участок стальной оболочки;

3 - пайка припоем ПОССу-30-2 (без применения стеарина);

4 - свинцовая муфта, подобранная по размеру сростка;

5 - сросток жил с восстановленными внутренними

элементами кабеля



Залуживание оболочки производится с помощью пасты ПМКН-40 в процессе подготовки концов кабелей к монтажу. В месте будущей пайки очищенная от битума стальная оболочка на участке длиной 50 - 60 мм тщательно зачищается стальной щеткой, обезжиривается бензином и просушивается.

Залуживание подготовленных участков оболочки производится в следующем порядке: поверхность оболочки покрывают слоем пасты толщиной 1 мм, после чего равномерно нагревают пламенем горелки до воспламенения и изменения цвета пасты до коричневого, а затем прекращают нагрев и осторожно, без нажима, снимают с залуженной поверхности образовавшийся шлак мягкой хлопчатобумажной тканью. На теплую залуженную поверхность оболочки наносят новый слой пасты, и операция залуживания повторяется еще раз. (Особенно тщательно следует производить залуживание нижней части оболочки, где наиболее возможен недогрев, а также сварного шва на оболочке.)

11.92. При удалении оболочки круговой надрез выполняется по вершине гофра, в месте надреза она надламывается и осторожно стягивается с сердечника. После монтажа сростка и восстановления внутренних элементов кабеля свинцовая муфта устанавливается на место и ее конусы зачеканиваются.

Пайка стыков муфты с залуженными участками стальной гофрированной оболочки производится без применения стеарина. Герметичность муфты проверяется местным избыточным давлением.



ВОССТАНОВЛЕНИЕ АЛЮМИНИЕВЫХ ОБОЛОЧЕК



11.93. Наибольшее распространение при монтаже кабелей ГТС получил клеевой способ восстановления алюминиевых оболочек, который заключается в том, что к алюминиевой оболочке кабеля клеем ВК-9 приклеиваются свинцовые втулки, а к втулкам припаивается свинцовая муфта (рис. 11.28).





Рис. 11.28. Восстановление алюминиевой оболочки кабеля ГТС:

1 - кабель в защитном полиэтиленовом шланге;

2 - трубка ТУТ, подобранная по размерам втулки и кабеля;

3 - клеевой шов; 4 - разрезная свинцовая втулка;

5 - алюминиевая оболочка кабеля;

6 - пайка припоем ПОССу-30-2;

7 - свинцовая муфта, подобранная по размерам сростка;

8 - перепайка втулки с залуженным припоем ЦОП-40

участком алюминиевой оболочки



Свинцовые втулки изготавливаются из рольного свинца или из отходов оболочки кабеля ТГ. Внутренний диаметр свинцовой втулки должен соответствовать наружному диаметру алюминиевой оболочки. Длина втулки должна составлять: для кабелей с наружным диаметром оболочки до 35 мм - 60 мм; свыше 35 мм - 70 мм. Толщина стенки втулки должна быть не менее 2 мм.

11.94. Продольный разрез втулки запаивается припоем ПОССу-30-2 без применения стеарина. Запаянная или подобранная по диаметру втулка должна плотно сидеть на алюминиевой оболочке.

При подготовке концов кабелей надрез полиэтиленового защитного шланга выполняется тупым ножом или стальной пластиной, которые предварительно нагреваются пламенем горелки.

Свинцовая втулка надвигается на очищенную от битума алюминиевую оболочку и устанавливается так, чтобы край втулки находился на расстоянии 10 мм от обреза шланга. На оболочке у торцов втулки делаются отметки и втулка сдвигается к концу кабеля. На алюминиевую оболочку, предварительно обезжиренную и зачищенную стальной щеткой, в том месте, где будет установлена втулка, наносится слой клея ВК-9. Клей наносится на участок оболочки длиной 20 мм по окружности, начиная от ближайшей к обрезу шланга отметки. Свинцовая втулка через участок с клеем сдвигается к обрезу шланга, при этом клей не должен попасть на торец втулки, обращенный к концу кабеля.

11.95. Участок оболочки на расстоянии 20 мм по обе стороны от второй (дальней от обреза шланга) отметки зачищается стальной щеткой и залуживается припоем ЦОП-40. Залуживание производится в следующем порядке: на малую стальную щетку накладываются 4 - 6 г припоя ЦОП-40, зачищенный участок алюминиевой оболочки открытым пламенем горелки нагревается до температуры плавления припоя ЦОП-40, и оболочка залуживается путем натирания ее щеткой с припоем.

Оболочка должна быть залужена не менее чем на 2/3 ее окружности. Допускается выполнение операции залуживания без щетки, натиранием оболочки прутком припоя ЦОП-40. Залуженная поверхность должна быть ровной, без включений. На залуженный участок наносится слой припоя ПОССу-30-2.

11.96. Втулка устанавливается на свое место. На поверхности оболочки и торца втулки наносится слой клея шириной 40 мм и накладывается бандаж из двух слоев марли шириной 40 мм. На клеевой шов надвигается и усаживается отрезок трубки ТУТ, типоразмер которой соответствует диаметрам алюминиевой оболочки и клеевого шва, длиной, позволяющей полностью закрыть клеевой шов и алюминиевую оболочку кабеля.

Дальний от обреза оболочки кабеля конец втулки припаивается к залуженному участку оболочки припоем ПОССу-30-2 без применения стеарина. Аналогично приклеивается втулка и производится монтаж муфты на другом конце кабеля.

В процессе монтажа сростка следует периодически, в течение 1,0 - 1,5 мин, слегка прогревать клеевые швы слабым пламенем горелки.

11.97. Свинцовая муфта устанавливается над упакованным сростком, и ее конусы зачеканиваются до наружного диаметра свинцовых втулок. Муфта припаивается к втулкам припоем ПОССу-30-2 с применением стеарина. На время пайки муфты отрезки ТУТ защищаются от излишнего нагрева двумя слоями стеклоленты.

11.98. Указания по использованию клея ВК-9:

- Клей ВК-9 приготавливается из двух компонентов, которые поставляются в тюбиках разного цвета. Хранить их следует в сухом прохладном месте. Срок хранения - три месяца со дня изготовления. По истечении срока хранения необходима проверка клея на опытном образце муфты (при разрыве образец должен разрушаться по свинцу).

- При температуре от 0 до минус 5 °C жизнеспособность клея увеличивается до 30 ч, при +21 °C и выше - уменьшается.

- Для приготовления клея его компоненты выдавливаются из тюбиков в сухую, обезжиренную емкость и тщательно перемешиваются деревянной лопаточкой в течение 3 - 5 мин. Готовность клея проверяется визуально при подъеме лопаточки с клеем на высоту 10 см над емкостью, при этом струя стекающего клея должна быть однородной, без сгустков и посторонних примесей.

- Приготовленный клей необходимо использовать в течение 2 ч.

11.99. По согласованию с эксплуатационными службами для монтажа муфт на кабелях с алюминиевыми оболочками можно применить способы опрессования и горячей пайки, приведенные в "Руководстве по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи" (М., "Радио и связь", 1986).



ВОССТАНОВЛЕНИЕ ЗАЩИТНЫХ ИЗОЛИРУЮЩИХ ПОКРОВОВ КАБЕЛЕЙ

МЕСТНЫХ СЕТЕЙ СВЯЗИ



11.100. На кабелях местных сетей связи, проложенных в кабельной канализации, защитные изолирующие покровы (битумный подслой и защитный полиэтиленовый шланг) восстанавливают с помощью трубок ТУТ или полиэтиленовых муфт.

11.101. При применении полиэтиленовых муфт на кабелях с металлическими оболочками свинцовая муфта и оголенные участки металлической оболочки кабеля должны изолироваться тремя чередующимися слоями компаунда ЛПК и полиэтиленовой ленты. Верхний слой полиэтиленовой ленты наносится с 50% перекрытием. Край ленты закрепляется перевязкой.

Допускается восстановление изолирующих покровов пятью-шестью слоями липкой полиэтиленовой ленты, наматываемой с 50% перекрытием.

11.102. На изолированную свинцовую муфту надвигаются части полиэтиленовой муфты. Защитный полиэтиленовый шланг должен заходить в каждый конус муфты не менее чем на 50 мм. Полиэтиленовая муфта герметизируется одним из принятых способов.

11.103. Трубка ТУТ при восстановлении шланга может использоваться в виде одного или нескольких отрезков. Муфта и оболочка под трубкой изолируются слоем клея-расплава ГИПК-14-16 или ГИПК-14-13. Допускается использование битумно-резиновой мастики МБР и липкой полиэтиленовой ленты.

Трубка ТУТ подбирается с учетом пределов применения. Ее отрезок должен перекрывать полиэтиленовый шланг на 60 - 70 мм с каждой стороны.

При использовании нескольких отрезков ТУТ верхние отрезки должны перекрывать нижние не менее чем на 40 мм с каждой стороны.



ПРОВЕРКА СМОНТИРОВАННЫХ УЧАСТКОВ И ЛИНИЙ



11.104. Монтажные и регенерационные участки кабельных линий местной связи или целиком кабельные линии небольшой протяженности после окончания монтажа муфт должны проверяться на "обрыв", "сообщение" и на "парность" (правильность соединения пар).

11.105. Проверка на "парность" выполняется после проверок на "обрыв" и "сообщение" (см. п. 11.19). Для ее проведения один из концов кабеля заделывают на "парную пирамиду", т.е. жилы каждой пары соединяют между собой (закорачивают) и изолируют отдельной гильзой. Соединение жил производят либо ручной скруткой, либо на кабелях большой емкости, с помощью многопарных соединителей.

Проверка производится с противоположной стороны кабельной линии по схеме, показанной на рис. 11.29.





Рис. 11.29. Проверка на "парность":

1 - скрутка жил пары, изолированная гильзой;

2 - "парная пирамида"; 3 - касание контактной пластины

жилами без снятия изоляции



Микротелефонная трубка последовательно соединяется с батареей. К свободным выводам трубки и батареи присоединяются контактные пластины, в качестве которых используются два куска свинцовой оболочки кабеля ТГ или обрезки алюминиевой экранной ленты кабелей ТПП или ТСВ. Контактные пластины закрепляют на оболочке проверяемого кабеля или выбирают для них место, до которого можно легко дотянуться концами проверяемых жил. Пары кабеля поочередно отделяют от сердечника и кончиками жил одновременно касаются обеих контактных пластин. Если при этом в телефоне слышен щелчок, то пара исправна. Если щелчка нет, это означает, что в одной из муфт при сращивании данная пара была "разбита", т.е. ее жилы соединены с жилами двух разных пар.

По результатам проверок составляется список поврежденных пар. Места повреждения пар определяются с помощью измерительных приборов.

11.106. После определения места повреждения производится вырезка неисправных пар в муфтах. На кабелях, жилы которых сращивались в муфтах ручной скруткой, пары отыскиваются с помощью комплектов приборов типа ИКП-2М, ИПК-2, ПКС, ПДК.

Если монтаж сростков кабеля выполнен многопарными соединителями, то поиск поврежденных пар в муфтах может производиться также с помощью прозвонки. Конструкция соединителей, как отмечалось, позволяет осуществить контакт с искомой парой путем касания концов запрессованных в соединитель обрезанных жил через соответствующие выводы соединителя.

Обнаруженная "разбитая" пара выкусывается из соединителя и вновь прозванивается. По результатам прозвонки делается вывод о возможности использования данной пары. При необходимости поврежденная пара заменяется парой из запаса. Составление рабочих пар на участках линии из исправных жил поврежденных пар не допускается.



МОНТАЖ СБОРНЫХ МУФТ



11.107. Смонтированные участки кабельных линий и законченные монтажом оконечные кабельные устройства соединяются в сборной муфте (или в "муфте с прозвонкой"). На многопарных телефонных кабелях сборные муфты, как правило, должны монтироваться в помещениях ввода кабелей АТС. В колодцах и коллекторах сборные муфты монтируются в основном на кабелях емкостью не более 100 x 2 или в местах установки линейных промежуточных устройств (НРП и пупиновских ящиков).

11.108. В помещении ввода кабелей АТС при монтаже сборной муфты, которая одновременно является и станционной разветвительной муфтой, сердечник линейного кабеля разделывается на длину, позволяющую отыскать и вывести из любого пучка или повива любую пару (четверку) кабеля, не разбивая при этом остальные. С таким же расчетом производится и разделка стопарных станционных кабелей ТСВ, заведенных в пальцы оголовника муфты.

Сердечники линейного и станционных кабелей разбираются на отдельные пучки, концы жил в пучке аккуратно обрезаются на одинаковую длину. С концов всех жил на участке длиной 20 - 25 мм удаляется изоляция. Затем производится прозвонка всех кабелей, входящих в сборную муфту, с оконечных устройств. Целью прозвонки является определение местонахождения и номера каждой пары и жилы сращиваемых кабелей. Одновременно с этим производится и проверка исправности жил кабелей.

11.109. Прозвонка производится двумя монтажниками, первый из которых находится на месте установки оконечных устройств, а второй - у сборной муфты. Каждый из них должен иметь микротелефонную трубку или гарнитуру. Для прозвонки используются батареи сухих элементов напряжением 70 - 100 В.

Первый монтажник подключает один из полюсов батареи к корпусу оконечного устройства, соединенному с экраном (или оболочкой) кабеля. Один из выводов трубки он подключает ко второму полюсу батареи. Свободным выводом трубки он подключается к клеммам оконечного устройства.

Второй монтажник подключает один из выводов своей трубки к экранной проволоке (или оболочке) линейного кабеля, а другой вывод трубки он присоединяет, например, к рукоятке кусачек. Пары и жилы при прозвонке этот монтажник отыскивает, касаясь рабочей частью кусачек оголенных концов жил. При касании пары, к которой подключена трубка первого монтажника, в трубке второго будет прослушиваться щелчок (рис. 11.30).





Рис. 11.30. Прозвонка бокса в сборной муфте:

1 - бокс типа БКТ; 2 - винт крепления плинта,

сообщающийся с экраном кабеля; 3 - экранная проволока;

4 - пучки сборной муфты;

5 - косоплетка с прозвоненными парами



Перед началом прозвонки между спайщиками устанавливается связь через общий пучок и "землю" (т.е. экран или оболочку). По договоренности выбирается контрольная пара, на которую следует возвращаться в случаях, когда искомые пары оказываются поврежденными.

Прозвонку линейного кабеля начинают с отбора пучков, приходящих на одно оконечное устройство, например, на один бокс.

Для этого первый монтажник закорачивает несколько пар на разных плинтах бокса, а второй в сборной муфте отыскивает пучки, в которых находятся эти пары, и отводит их в сторону от сердечника.

Затем производится прозвонка каждой пары и жилы оконечного устройства. Первый монтажник свободным выводом своей трубки подключается сразу к обеим клеммам нулевой пары оконечного устройства, а второй в сборной муфте отыскивает эту пару и дает команду встать на жилу "а" пары. Определив жилу "а", касанием другой жилы и общего пучка он проверяет, не сообщается ли жила "а" с другими жилами кабеля. Затем аналогично прозванивается и проверяется жила "б". Для маркировки жил в отобранной паре оголенный участок жилы "а" обрезается. Все остальные пары и жилы, включенные в оконечное устройство, прозваниваются аналогично.

11.110. Отобранные пары в порядке их номеров увязывают в "косоплетку" (рис. 11.31).





Рис. 11.31. Косоплетка нулевого плинта прозвоненного бокса:

1 - "голова" косоплетки; 2 - кольцо на паре N 00;

3 - пустышка вместо поврежденной пары N 03;

4 - пара N 09; 5 - жила "а"; 6 - жила "б"



Косоплеткой называется приспособление для фиксации и выделения пронумерованных, поврежденных и запасных пар и жил. Косоплетка изготавливается из отрезка изолированной жилы. Отрезок сгибается пополам и в месте изгиба перекручиванием жил образуется кольцо. Это кольцо называется "головой" косоплетки. Счет пар в косоплетке ведется с "головы". Отобранные пары фиксируются в косоплетке перекручиванием концов. Между соседними парами одного десятка должны быть один-два витка косоплетки. Если на отобранной паре имеется повреждение или пару не удалось обнаружить в муфте, в косоплетку вместо нее увязывается так называемая "пустышка", т.е. сложенный пополам отрезок жилы. Поврежденные пары выводятся из пучка, группируются по виду повреждения (обрыв, короткое, сообщение, "земля", разбитость пар) и увязываются в отдельные косоплетки. К каждой косоплетке прикрепляется бирка с соответствующей надписью.

По результатам прозвонки составляется перечень поврежденных пар с указанием для каждой жилы номера ее оконечного устройства, ее собственного номера на этом устройстве и вида повреждения. По этому перечню производится поиск и устранение повреждений.

11.111. При монтаже кабелей емкостью до 100 x 2 десятки пар, приходящих на один плинт бокса или распределительную коробку, увязывают в отдельные косоплетки. Номер плинта или коробки обозначают, свертывая в кольцо концы пары соответствующего номера. Например, на косоплетке первого плинта кольцо делается на первой паре; на косоплетке нулевого плинта - на нулевой паре (рис. 11.31).

При монтаже многопарных кабелей в косоплетку ввязываются сразу сто пар. В этой косоплетке между десятками делаются интервалы длиной 10 - 15 мм. На каждую сотенную косоплетку вешается бирка с номером оконечного устройства.

Аналогичным образом прозваниваются пары станционных кабелей (ТСВ), приходящих из кросса.

После прозвонки всех сращиваемых пар и увязки их в косоплетки нумерацию контролируют повторной прозвонкой.

11.112. Пронумерованные и проверенные пары сращиваются одним из указанных выше способов. Номера сращиваемых пар и жил должны совпадать.

11.113. После окончания монтажа исправных пар приступают к устранению повреждений. При отсутствии возможности найти и устранить повреждение используют запасные пары кабеля. По мере готовности исправленные пары линейного кабеля сращиваются с одноименными парами из кросса. Правильность соединения жил проверяется с оконечных устройств контрольной прозвонкой.



МОНТАЖ СТАНЦИОННЫХ РАЗВЕТВИТЕЛЬНЫХ МУФТ



11.114. Станционные разветвительные муфты могут располагаться как горизонтально, так и вертикально. На кабелях в металлических оболочках станционные разветвительные муфты должны быть свинцовыми, состоящими из корпуса и оголовника со свинцовыми пальцами, на кабелях в полиэтиленовой оболочке - полиэтиленовыми.

На кабелях в металлической и полиэтиленовой оболочках допускается применение вертикальных соответствующих (свинцовых или полиэтиленовых) муфт без патрубков (пальцев) с вставленной в корпус прокладкой с отверстиями для кабелей 100 x 2. Пространство над прокладкой в верхней части муфты заливается массой МКС-6, битумным (МБР) или эпоксидно-тиоколовым (ЭТЗК) компаундом. Применяется также саморасширяющийся полиуретановый клей.

11.115. Из станционных разветвительных муфт к защитным полосам и рамкам соединительных линий выводятся станционные кабели (ТСВ). Допускается применение для этих целей кабелей ТПВ и ТПП, но с условием, что расшивки пучков жил от среза оболочки на кабелях должны быть обмотаны поливинилхлоридной лентой. Кроме того, на кабелях ТПП обмотке лентой подлежат полиэтиленовые оболочки на всем протяжении от выхода из помещения ввода кабелей до расшивки.

11.116. При монтаже разветвительных станционных муфт оболочки стопарных кабелей (ТСВ, ТПВ) вводятся в пальцы оголовника так, чтобы обрезы оболочек выступали из пальцев внутрь и входили в коробку на 30 - 35 мм. Концы пальцев и прилегающие к ним участки оболочек кабелей на длине 20 мм обматывают липкой поливинилхлоридной лентой.

11.117. Оголовник муфты с кабелями устанавливают в вертикальное положение (пальцами вниз) и заливают эпоксидно-тиоколовым компаундом ЭТЗК. При монтаже разветвительных муфт при всех вариантах сочетания материалов оболочек кабелей и муфт допускается применение трубок ТУТ длиной не менее 150 мм с подклеивающим слоем внутри. В этом случае заливка оголовника компаундом не производится.



МОНТАЖ ГАЗОНЕПРОНИЦАЕМЫХ МУФТ



11.118. Газонепроницаемые муфты (ГНМ) на телефонных кабелях монтируются на прямолинейных участках кабелей без разрезания токоведущих жил. На кабелях типа Т (ТПСтШп) применяются свинцовые газонепроницаемые муфты типа МСГ (рис. 11.32, табл. 11.12), а на кабелях типа ТП - полиэтиленовые соединительные муфты, подходящие по размеру конусов, при этом одна из полумуфт обрезается (рис. 11.33), а вентили устанавливаются в полумуфту с раструбом.





Рис. 11.32. Свинцовая газонепроницаемая муфта типа МСГ



Таблица 11.12



Размеры муфт типа МСГ



Типоразмер муфт	Размеры, мм
	d1	d2	l	L	S
МСГ-25	25	28	20	270	2,0
МСГ-30	30	36	20	300	2,0
МСГ-35	35	42	30	370	2,0
МСГ-45	45	54	30	390	2,0
МСГ-50	50	60	30	420	2,5
МСГ-55	55	66	35	445	2,5
МСГ-60	60	72	35	460	3,0
МСГ-65	65	78	40	495	3,0
МСГ-70	70	84	40	520	3,0
МСГ-80	80	96	50	560	3,0
МСГ-85	85	102	50	600	3,0





Рис. 11.33. Полиэтиленовая соединительная муфта типа МПС,

используемая в качестве газонепроницаемой



Корпуса ГНМ изготавливаются в заводских условиях. Патрубки для заливки массы напаиваются на ГНМ типа МСГ в процессе монтажа. Полиэтиленовые ГНМ должны оснащаться металлическими вентилями с внутренним диаметром отверстий не менее 5 мм. ГНМ на кабелях типа Т заливаются заливочной кабельной массой МКС-6, на кабелях типа ТП - эпоксидно-тиоколовым заливочным компаундом ЭТЗК.

11.119. Если монтаж ГНМ производится в помещении ввода кабелей АТС, в шкафном колодце или на кабеле, включенном в бокс, то ее корпус надевают на конец кабеля и продвигают к месту монтажа. Если ГНМ предстоит установить на уже смонтированном кабеле, например, на границе зон обслуживания телефонных узлов, то корпус ГНМ разрезается вдоль, устанавливается на кабель и запаивается (на МСГ) или заваривается (на полиэтиленовых ГНМ).

11.120. Перед установкой муфт на кабель места будущей пайки (или сварки) тщательно зачищаются. По размерам муфты на кабеле отмечают участок оболочки, подлежащий удалению. Обрезы оболочки после распушивания сердечника должны входить в конусы муфты на 30 - 40 мм.

Оболочка в намеченных местах надрезается и удаляется, внутренние элементы кабеля (поясная изоляция, экранные ленты) обрезаются на определенном для данного типа кабеля расстоянии от обреза оболочки. Кабель с обеих сторон подтягивается к центру освобождаемого от оболочки участка сердечника и при этом слегка разворачивается в направлении, обеспечивающем образование слабины и распушение сердечника. В этом положении кабель фиксируется на консолях перевязкой. Нитки и ленты, разделяющие пучки и повивы кабеля, осторожно обрезают и удаляют. Каждый пучок и повив сердечника, в свою очередь, должен распушиваться. Особое внимание при этом следует уделять разбору центральных пучков и повивов кабеля.

11.121. Особенности монтажа ГНМ на кабелях типа Т состоят в том, что у обрезов оболочки сердечник кабеля перевязывается миткалевой лентой, которая затем осторожно заталкивается под оболочку. Бумажные ленты поясной изоляции обрезаются на расстоянии 5 мм от обреза свинцовой оболочки. Распушенный сердечник просушивается горячим воздухом над пламенем газовой горелки, после сушки он без натяжения обматывается одним слоем марлевого бинта. На сердечник кабеля надвигается корпус муфты. Предварительно на корпусе, в местах установки патрубков, прорезаются или высверливаются отверстия диаметром не менее 20 мм. Конусы муфты зачеканиваются до диаметра оболочки, муфта устанавливается на место отверстиями вверх и припаивается к оболочке.

Патрубки для заливки массы изготавливаются с внутренним диаметром не менее 20 мм, длиной 200 - 300 мм. Один из патрубков делается более длинным. Патрубки зачищаются с одной стороны на участке длиной 50 - 70 мм и разрезаются на несколько лепестков (рис. 11.34, б). Противоположные концы патрубков развальцовываются. Подготовленные патрубки устанавливаются над отверстиями и припаиваются к муфте.





Рис. 11.34. Монтаж ГНМ на кабеле типа Т:

а) разделка кабеля:

1 - обрез свинцовой оболочки,

2 - бумажная поясная изоляция;

б) установка и запайка свинцовой муфты:

3 - патрубок, подготовленный и установленный

на отверстие в муфте, 4 - напаянный патрубок;

в) заливка ГНМ массой МКС-6



Масса МКС-6 разогревается в стальном сварном чайнике до температуры +140 °C, готовность ее определяется термометром. Муфта и прилегающие к ней участки кабеля прогреваются до температуры +60 - 70 °C (определяется на ощупь).

Кабельная масса заливается из чайника в более длинный патрубок до появления ее во втором патрубке (рис. 11.34, в). Процесс заливки ГНМ в зависимости от размеров муфты продолжается 2 - 4 ч. В течение этого времени муфта периодически прогревается. Масса доливается по мере снижения ее уровня в патрубках. После прекращения усадки массы муфта охлаждается в естественных условиях, а затем патрубки обрезаются на высоте 30 - 50 мм, зачеканиваются и запаиваются.

Проверка муфты на герметичность производится не ранее чем через 24 ч после заливки. Если при проверке муфта окажется негерметичной, то ее следует вновь прогреть до температуры плавления массы в течение 2 - 3 ч. При необходимости патрубки вскрываются, и в муфту вновь доливается разогретая масса. Если и после этого муфта останется негерметичной, ее следует демонтировать и повторить заливку. Для этого в нижней части муфты делается несколько узких прорезей и муфта прогревается до вытекания массы, которая собирается в металлический противень. После прекращения вытекания массы муфта распаивается и сдвигается с сердечника. Распушенные жилы сердечника промываются прошпарочной массой, нагретой до температуры +120 °C. После остывания сердечника жилы осторожно отделяются друг от друга. Муфта устанавливается на свое место, запаивается и вновь заливается массой МКС-6. Через сутки ее снова проверяют на герметичность.

11.122. При монтаже ГНМ на кабелях типа ТП экранные ленты обрезаются на расстоянии 10 мм от обреза полиэтиленовой оболочки. Ленты поясной изоляции обрезаются на расстоянии 5 мм от обреза экрана.

На кабелях марки ТППэп экран обрезается вместе с оболочкой, поясная изоляция на этих кабелях обрезается на расстоянии 10 мм от обреза оболочки.

Части полиэтиленовой ГНМ надвигаются на подготовленный сердечник и состыковываются. Муфта устанавливается вентилями вверх. Стыки частей муфты между собой и стыки муфты с оболочкой кабеля герметизируются одним из известных способов.

До начала заливки ГНМ массой на заливочном бачке (рис. 11.35) проверяют проходимость выходного штуцера и состояние резиновой прокладки на крышке.





Рис. 11.35. Заливка ГНМ на кабеле типа ТП:

1 - автомобильный насос; 2 - заливочный бачок;

3 - компаунд ЭТЗК; 4 - трубка (воздуховод) для подачи

компаунда в муфту



На нижний конец выходного штуцера надевается полиэтиленовая трубка с косым срезом на конце. Один конец отрезка разогревается, в горячем состоянии надвигается на нижний конец выходного штуцера и плотно перевязывается проволокой. Косой срез на трубке выполняется с таким расчетом, чтобы трубка доставала до дна емкости с компаундом, установленной в бачок.

На верхний конец выходного штуцера бачка надевается прозрачная полиэтиленовая трубка (воздуховод) с внутренним диаметром 8 мм и длиной не более 0,5 м. Второй конец трубки надевается на один из вентилей муфты. На другой вентиль надевается отрезок такой же трубки длиной 150 мм. Входной штуцер бачка резиновым шлангом соединяется с ручным автомобильным насосом. Все места соединений скрепляются бандажами из проволоки. Заливочный бачок во время заливки должен находиться выше ГНМ или на одном с ней уровне.

11.123. Для заливки муфты подготавливается необходимое количество компаунда ЭТЗК. Количественный состав входящих в ЭТЗК компонентов приведен в табл. 11.13.



Таблица 11.13



Состав заливочного компаунда марки ЭТЗК



Маркировка     ЭТЗК	Состав (в весовых частях)
	К-153	К-115	ЭД-5	тиокол НВБ-2	ПЭПА
ЭТЗК-1	100	-	-	60	12
ЭТЗК-2	-	100	-	80	12
ЭТЗК-3	-	-	100	100	15



Примечание. В состав ЭТЗК-3 входит также полиэфир МГФ-9 в количестве 10 весовых частей.



Компоненты компаунда ЭТЗК хранятся и доставляются к месту производства работ расфасованными в герметично закрытые емкости (полиэтиленовые пакеты, банки, стеклянные пузырьки). Эпоксидный компонент ЭТЗК и тиокол выливаются в подготовленную сухую и чистую (обезжиренную ацетоном) емкость и в течение 10 - 15 мин тщательно перемешиваются в одном направлении металлической лопаточкой.

До введения отвердителя полиэтиленполиамина (ПЭПА) приготовленный компаунд может храниться не более трех суток при температуре не выше +25 °C в герметично закрытой емкости. Перед заливкой муфты в компаунд вводится отвердитель, после чего компаунд вновь тщательно перемешивается в одном направлении в течение 5 - 10 мин, при этом его температура повышается до +40 - 50 °C.

Смешиваться должны только входящие в один комплект расфасованные компоненты. При использовании сразу нескольких однотипных комплектов ЭТЗК количество отвердителя должно соответствовать количеству остальных компонентов. Приготовление компаунда из компонентов, взятых из разнотипных комплектов, или составление компаунда без дозаторов не допускается.

11.124. После введения отвердителя компаунд должен быть использован в течение 30 - 40 мин. Готовый компаунд заливается в емкость, входящую в бачок, или в полиэтиленовый пакет и помещается в бачок, который герметично закрывается крышкой. При отрицательной температуре окружающего воздуха бачок предварительно подогревается, в бачок нагнетается воздух до создания избыточного давления величиной 0,098 - 0,2 МПа. Контроль за величиной давления осуществляется по показаниям манометра, установленного на крышке бачка.

Компаунд должен проходить по трубке сплошным потоком. Характер движения компаунда оценивается визуально. При подъеме компаунда из свободного вентиля в трубку ее немедленно перегибают и перевязывают. Давление в бачке поддерживается до прекращения движения компаунда в трубке, соединяющей бачок с муфтой. После прекращения движения компаунда трубку перегибают и перевязывают у самого вентиля. В зависимости от типоразмера муфты время нагнетания компаунда составляет от 5 до 30 мин.

Избыточное давление в бачке снижается путем ослабления зажимов крышки. Трубка, соединяющая бачок с муфтой, обрезается и удаляется. Выходной штуцер бачка и трубка, через которую осуществлялся забор компаунда, продуваются сильной струей воздуха для очистки их от остатков компаунда.

11.125. Смонтированную муфту оставляют в фиксированном положении до полного отвердения компаунда. Время отвердения в зависимости от температуры окружающего воздуха составляет: при температуре до +15 °C - 48 ч; при 0 °C - 96 ч; при минус 15 °C - 240 ч. По истечении указанных сроков лишние концы полиэтиленовых трубок с отвердевшим компаундом удаляются с вентилей и муфта проверяется на герметичность.

11.126. Проверка герметичности ГНМ состоит в том, что один из прилегающих к муфте участков кабеля герметизируется колпачком с вентилем, и в герметичный участок кабеля нагнетается осушенный воздух до создания избыточного давления величиной не более 0,098 МПа. Муфта считается герметичной, если зафиксированное давление не изменяется в течение 24 ч с учетом поправки на изменение температуры.

11.127. В последнее время на кабелях местной связи в полиэтиленовых оболочках широкое распространение находят ГНМ, заливаемые саморасширяющимся полиуретановым клеем "Вилад-31". Такие муфты получили условное сокращенное наименование МГНМс. МГНМс имеет меньшие габаритные размеры, чем ГНМ, и почти в 1,5 раза меньший расход заливочного клея.

Конструктивно МГНМс (рис. 11.36) состоит из двух конусов и полиэтиленового цилиндра.

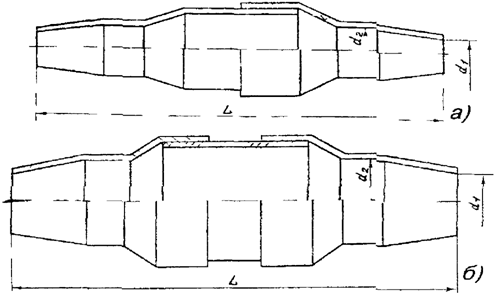

Рис. 11.36. Муфты газонепроницаемые малогабаритные МГНМс

а) МГНМс 19/29 и 27/40; б) МГНМс 40/66 и 60/77



Поставляются МГНМс централизованно в виде комплектов деталей и материалов. Цифры в маркировке (например, МГНМс 19/29) обозначают минимальный и максимальный диаметр (мм) оболочки кабеля ТПП, на котором можно использовать данную муфту (табл. 11.14).



Таблица 11.14



Габаритные размеры муфт МГНМс



Типоразмер муфты	L, мм	d1, мм	d2, мм	Длина разделки, мм
МГНМс 19/29	230	19	29	70
МГНМс 27/40	270	27	40	110
МГНМс 40/66	385	40	66	150
МГНМс 60/77	470	60	77	200



МГНМс заливают в вертикальном положении на кабелях емкостью до 300 x 2. На кабелях большей емкости, а также на кабелях с неплотным сердечником допускается заливка в горизонтальном положении через отверстие, проделанное в корпусе полумуфты или в трубе. Отверстие, при подходе к нему расширяющейся массы герметика, заделывается отдельным отрезком трубки ТУТ или лентой "РАДЛЕН".

Герметик "Вилад-31" поставляется в виде двух компонентов - светлого и темного - расфасованных в герметичную тару в соотношении 1:1. Хранить его следует в сухих отапливаемых складских помещениях пробками вверх (срок хранения шесть месяцев с момента изготовления). Перед заливкой компоненты смешиваются в сухой емкости в течение 1 - 2 мин. В течение 15 мин после смешивания герметик должен быть залит в муфту.

Заливка МГНМс должна производиться при температуре не ниже +5 °C. При более низких температурах следует обеспечить обогрев рабочей зоны в течение всего времени монтажа. Если герметик хранился при температуре ниже +15 °C, то его необходимо перед монтажом выдержать в течение трех суток при температуре выше +15 °C.

Кабель при монтаже МГНМс разделывается на длину, указанную в табл. 11.14.

Герметизация стыков МГНМс с кабелем и частей муфты между собой производится только трубками ТУТ или лентой "РАДЛЕН", усаженными на подклеивающий слой.

При заливке следует использовать герметик, полученный в составе комплекта данного типоразмера муфты. В исключительных случаях допускается смешивание нескольких комплектов "Вилада-31". При этом следует помнить, что смесь компонентов (до начала расширения) должна заполнить не менее 2/3 объема муфты. Залитую герметиком муфту оставляют в фиксированном положении до полного отвердения герметика. Проверку МГНМс на герметичность следует производить через 48 ч после заливки давлением до 0,098 МПа.

11.128. Материалы и оборудование для заливки ГНМ приведены в табл. 11.15.



Таблица 11.15



Материалы и оборудование для заливки газонепроницаемых муфт



Тип ка- беля	Изоля- ция   жил	Тип ГНМ	Оснащение  муфты до и во время монтажа	Заливочный     материал	Особенности заливки	Специальное     оборудование
Т	бумаж- ная	свинцовая  типа МСГ   (однокор-  пусная или разрезная)	припаиваются два патрубка из свинцовой оболочки     кабеля	заливочная    масса МКС-6   с добавлением канифоли      в количестве  до 50% от веса порции массы	масса нагревается    до +140 °C.          При температуре      не ниже +100 °C      заливается в         подогретую до +70 °C муфту.               Муфта до прекращения осадки массы         прогревается горелкой 2 - 4 ч	стальной сварной чайник, термометр со шкалой        до +200 °C
ТП	поли- этиле- новая	укороченная полиэтиле- новая      соедини-   тельная    типа МПС	в полумуфту  устанавлива- ются два     велосипедных вентиля	эпоксидно-    тиоколовый    заливочный    компаунд      ЭТЗК-1,       ЭТЗК-2,       ЭТЗК-3	компоненты           смешиваются          и в течение не более 30 мин компаунд      заливается в муфту с помощью специального оборудования	специальный      герметичный      бачок,           соответствующий  объему муфты,    емкость для      смешивания       компонентов,     автомобильный    насос, манометр, п/э трубки для   подачи компаунда
ТП	поли- этиле- новая	специальная полиэтиле- новая типа МГНМс      (подбирает- ся по      диаметру   кабеля)	не требуется	саморасширяю- щийся         полиуретановый герметик      "Вилад-31"	компоненты           смешиваются в сухой  емкости и в течение  не более 15 мин      заливаются в муфту,  установленную        вертикально,         или в отверстие в    горизонтально лежащей муфте. До окончания  процесса расширения  герметика муфта      должна быть полностью герметизирована      с применением ТУТ	емкость          для смешивания   компонентов



МОНТАЖ МУФТ КАБЕЛЕЙ, ПРОЛОЖЕННЫХ В ГРУНТЕ



11.129. Восстановление свинцовых, полиэтиленовых и металлопластмассовых оболочек бронированных кабелей производится теми же способами, что и при монтаже муфт в кабельной канализации. Для защиты муфт от механических повреждений применяются специальные защитные муфты типа МЗС, которые подбираются по наружному диаметру кабеля и габаритам смонтированной муфты. Взамен защитных муфт допускается использование отрезков асбестоцементных труб.

11.130. Бронепокровы концов сращиваемых кабелей должны быть соединены со свинцовой муфтой проволочной перемычкой (рис. 11.37). Если в одной траншее проложено два или несколько бронированных кабелей, их свинцовые оболочки должны быть соединены между собой. Для этого из муфт, расположенных в одном котловане, выводят изолированные провода, жилы которых соединены с оболочками кабелей.

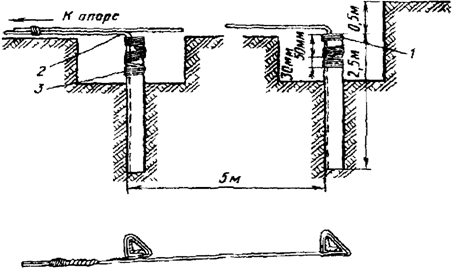

Рис. 11.37. Устройство перемычки между бронепокровами

концов кабелей и свинцовой муфтой



В случаях, когда проектом предусмотрена установка контрольно-измерительного пункта (КИП), изолированные провода включают в щиток КИП, вмонтированный в замерный столбик.

Подробно технология монтажа кабелей, проложенных непосредственно в грунте, изложена в "Руководстве по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи", раздел 8 (М.: "Радио и связь", 1986).



ОСОБЕННОСТИ МОНТАЖА МУФТ ПОДВЕСНЫХ КАБЕЛЕЙ



11.131. Муфты подвесных кабелей и сростки стальных канатов должны размещаться, по возможности, около опор (рис. 11.38). Монтаж сростка и восстановление оболочки осуществляется способами, принятыми для кабелей данного типа. При восстановлении оболочки с применением газовой горелки или паяльной лампы во избежание провисания проволоки или каната необходимо снять прилегающие к муфте два-три подвеса с каждой стороны.





Рис. 11.38. Размещение муфт на подвесных кабелях:

а) соединительных; б) разветвительных



11.132. При монтаже кабеля со встроенным канатом сращивание концов каната производится при помощи стальной гильзы (рис. 11.39, а) или клеммы (рис. 11.39, б).





Рис. 11.39. Сращивание концов стального каната при помощи:

а) стальной гильзы; б) клеммы из двух плашек



Освобожденный от оболочки конец каната вводят в гильзу на половину ее длины. На расстоянии 8 мм от конца гильзу сжимают пресс-клещами типа ПК-1, в которые установлены соответствующие пуансон и матрица. Затем в гильзу с другой стороны вводят второй конец каната и также сжимают клещами. Далее гильзу дополнительно сжимают между участками первоначального сжатия. Основные размеры стальных гильз приведены в табл. 11.16.



Таблица 11.16



Размеры стальных гильз для соединения

стального каната кабелей ТППт



Характеристика каната		Размеры гильз, мм
Число проволок,       шт.	Диаметр проволок,        мм	Диаметр		длина
		внутренний	наружный
7	1,0	3,2	6,5	80
7	1,2	3,8	7,5	80



При сращивании концов каната при помощи клеммы их помещают между двумя плашками, изготовленными из полосовой стали толщиной 4 - 5 мм, и сжимают болтами.

При всех видах соединения канатов их оголенные участки, стальную гильзу или клемму покрывают лаком "Кузбасс" или битумным лаком N 177.

11.133. Монтируемые концы кабелей отводят от каната и с плавным изгибом укладывают параллельно друг другу на расстоянии 100 - 150 мм от каната и производят монтаж муфты. В местах обрезов перемычек на кабель и канат наматывают три-пять слоев липкой или сухой пластмассовой ленты шириной 20 - 25 мм, поверх которой накладывают бандажи из четырех-пяти витков стальной перевязочной проволоки диаметром 1,5 мм. На расстоянии 30 - 50 мм от концов муфты кабель крепят к канату подвесами из оцинкованной стали. Под подвесами на оболочку кабеля наматывают пластмассовую ленту шириной, превосходящей ширину подвеса на 10 - 15 мм.

11.134. Канат подвесного кабеля заземляют в начале и в конце линии, на кабельных опорах, а также на промежуточных опорах, через каждые 250 м. Заземляющий провод подключают к канату при помощи клеммы или посредством пайки с концом стальной перевязочной проволоки диаметром 1,0 - 1,5 мм, намотанной на канат на длине 50 - 60 мм. Оголенные участки каната и участок намотки покрывают лаком "Кузбасс" или битумным лаком N 177. Пайка заземляющего провода допускается непосредственно к свободному концу троса, закрепленному на опоре оконечной заделкой.



ОСОБЕННОСТИ МОНТАЖА КАБЕЛЕЙ, ПРОЛОЖЕННЫХ

ПО ВНУТРЕННИМ И НАРУЖНЫМ СТЕНАМ ЗДАНИЙ



11.135. Монтаж муфт кабелей, проложенных по стенам зданий, следует производить так, чтобы не нарушать прямолинейности и четкости линий кабелей и муфт. Не допускается волнистость кабелей, чрезмерное выпячивание муфт, заметные неровности муфт. В стеновом основании для муфты рекомендуется делать штробу.

После разметки и разделки концов кабелей их снимают по обе стороны от места сращивания с трех-четырех скреп и укладывают так, чтобы фиксировалось расстояние между обрезами оболочек.

Муфту монтируют обычным способом и, если позволяет материал стены (штукатурка, кирпич), укладывают в штробу. Кабель закрепляют на скрепах, с которых он был снят. Строительным гипсом подправляют штробу.

Монтаж распределительных кабелей в пластмассовых оболочках емкостью до 100 x 2 включительно внутри сухих помещений допускается выполнять без сварки. Части муфт между собой и с оболочкой кабеля соединяются на стыках четырьмя-шестью слоями липкой пластмассовой ленты.



МОНТАЖ ОКОНЕЧНЫХ КАБЕЛЬНЫХ УСТРОЙСТВ



11.136. К оконечным устройствам местных телефонных сетей относятся:

- коробки распределительные 10 x 2 типов КРТ и КРТП (КРО), устанавливаемые соответственно в неотапливаемых и отапливаемых помещениях;

- кабельные ящики 10 x 2 и 20 x 2, устанавливаемые на кабельных опорах или на чердаках, вблизи стоечных опор;

- боксы кабельные телефонные 10 x 2, 20 x 2, 30 x 2, 50 x 2 и 100 x 2, устанавливаемые в распределительных телефонных шкафах на магистральных и распределительных кабелях;

- защитные полосы, устанавливаемые на кроссах абонентских линий телефонных станций, состоящие из секций 25 x 2, которые набираются по 4 - 8 шт. в одной вертикали;

- рамки 40 x 2, 15 x 2, 10 x 3, устанавливаемые на кроссах соединительных линий для включения кабелей межстанционных связей;

- распределительные блоки мини-кросса 100 x 2 для включения абонентских и межстанционных линий.



МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК 10 x 2



11.137. Монтаж (зарядка) распределительных коробок 10 x 2 производится кабелями 10 x 2 (5 x 4) преимущественно марок ТПП, ТППэп, но допускается и ТПВ, а в особо оговоренных проектом случаях - марки ТГ с бумагомассной изоляцией жил. Как правило, распределительные коробки должны заряжаться в мастерской куском кабеля заранее отмеренной длины, достаточной для прокладки до ближайшей разветвительной или соединительной муфты.

До нарезки кусков для зарядки коробок кабель в общей длине должен быть проверен на обрыв жил, сообщение их между собой и с экраном или металлической оболочкой. Должно также быть проверено соответствие нормам сопротивления изоляции между жилами, между ними и экраном (оболочкой) и между клеммами плинта коробки.

Монтаж производится в соответствии с технологией, изложенной ниже.

11.138. С куска кабеля, подлежащего включению в коробку, на длине 200 - 250 мм от конца снимают оболочку, и кабель вводят в стальную втулку коробки так, чтобы обрез оболочки выступал на 3 - 5 мм за внутреннюю кромку втулки. Если кабель слишком свободно входит во втулку, то его на длине втулки обматывают несколькими слоями липкой пластмассовой ленты. На кабелях с пластмассовой оболочкой экранная лента обрезается у этой кромки, а экранная проволока загибается у обреза оболочки, заводится в щель между кабелем и внутренней поверхностью втулки, загибается на наружную поверхность последней, делает по ней два оборота и припаивается припоем ПОССу-30-2. В коробкам типов КРТП и КРО экранная жила подключается к специально предназначенным для этой цели клеммам. На вводе в коробку участок кабеля в пластмассовой оболочке и стальная втулка, предварительно зачищенные и протертые бензином, плотно обматываются пятью-семью слоями липкой пластмассовой ленты, а кабели в свинцовой оболочке опаиваются припоем ПОССу-30-2. Если наружный диаметр вводимого кабеля больше внутреннего диаметра втулки, то на нее предварительно напаивают отрезок свинцовой трубочки, а обрез оболочки кабеля доводят только до наружного края стальной втулки. Стык свинцовой трубки и кабеля обматывают или опаивают, как указано выше.

Заделка ввода во втулку распределительной коробки кабеля в пластмассовой оболочке может осуществляться при помощи отрезка трубки ТУТ соответствующего диаметра и подклеивающего материала. При фиксированном положении кабеля на его участок, примыкающий к втулке, подматывают полиэтиленовую ленту так, чтобы образовался плавный переход от кабеля к внешней поверхности втулки заподлицо с последней. Трубка ТУТ с подклеивающим слоем надвигается на втулку до упора в корпус коробки и осаживается нагревом ее открытым пламенем паяльной лампы или газовой горелки.

11.139. В коробке типа КРО сердечник кабеля после удаления оболочки и экрана укладывается в корытце плинта, а кабель у обреза оболочки закрепляется металлической скобой (рис. 11.40).





Рис. 11.40. Ввод и включение кабеля

в распределительную коробку типа КРО 10 x 2



Жилы конца кабеля расшиваются "елочкой" по шаблону и перевязываются нитками.

При зарядке коробки кабелем с бумагомассной изоляцией жил последние после снятия оболочки и поясной изоляции прошпаривают кабельной массой МКП. С концов жил по шаблону снимается изоляция, они включаются в штифты плинтов и припаиваются к ним припоем ПОССу-40-2.

11.140. На штифты с впаянными жилами коробок типов КРТ и КРТП надвигаются полиэтиленовые гильзы (для кабелей ТГ - бумажные). Размеры разделки и порядок включения пар в штифты плинтов приведены на рис 11.41.





Рис. 11.41. Примерные размеры разделки кабеля и порядок

включения жил в распределительную коробку 10 x 2 КРТ, КРТП:

а) ввод в коробку; б) выкладка кабеля; в) расшивка;

1 - корпус коробки; 2 - втулка; 3 - кабель; 4 - сердечник

кабеля; 5 - жгут расшивки; 6 - заделка ввода во втулку;

7 - плинт



При сборке бокса коробки с плинтом между ними закладывается тонкая картонная прокладка, предварительно прошпаренная массой МКП и промазанная с обеих сторон битумным лаком.

После зарядки все жилы, включенные в коробку, должны быть подвергнуты контрольной проверке на обрыв, сообщение, нарушение парности и на соответствие сопротивления изоляции установленным нормам. Конец кабеля должен быть герметично заделан.



МОНТАЖ БОКСОВ ТИПА БКТ



11.141. Для монтажа (зарядки) боксов типа БКТ применяются кабели ТПП, ТППэп, ТГ (с бумагомассной изоляцией жил) соответствующей емкости: 10 x 2, 20 x 2, 30 x 2, 50 x 2 или 100 x 2. Применение кабеля ТПВ допускается только, если он нигде далее не подлежит прокладке в кабельной канализации или непосредственно в земле.

После электрических проверок и измерений с конца кабеля, которым заряжается бокс, снимают оболочку, экранную ленту, поясную изоляцию на длине, превышающей на 200 - 300 мм высоту бокса. У обреза оболочки сердечник перевязывают отрезком прошпаренного миткалевого бинта, куском сухой, чистой полиэтиленовой ленты или обрезком поясной изоляции, снятой с конца кабеля. Если кабель слишком свободно входит во втулку бокса, то его на длине втулки обматывают несколькими слоями липкой пластмассовой ленты. Кабель вводят в бокс так, чтобы обрез оболочки выступал на 3 - 5 мм за внутреннюю кромку стальной втулки.

Экранную проволоку загибают у обреза пластмассовой оболочки, заводят в щель между кабелем и внутренней поверхностью втулки, загибают на наружную ее поверхность, делают по ней два оборота и припаивают припоем ПОССу-30-2. Все остальные операции ввода кабелей во втулки боксов выполняются аналогично описанным выше применительно к зарядке распределительных коробок.

11.142. При повивной скрутке сердечников жилы кабелей 20 x 2, 30 x 2, 50 x 2, 100 x 2 распределяются по плинтам боксов соответствующей емкости в порядке, показанном на рис. 11.42.





Рис. 11.42. Распределение жил по плинтам боксов:

а) при нумерации по схеме 10.72;

б) при нумерации по схеме 10.73



При пучковой скрутке сердечников кабелей элементарные пучки 10 x 2 расшиваются на плинты боксов от верхнего (нулевого) к нижним соответственно, начиная от центра сердечника к его периферии (рис. 11.43).





Рис. 11.43. Распределение жил по плинтам

бокса 100 x 2 в кабеле пучковой скрутки



11.143. Четные пучки 10 x 2 выкладывают с правой (обратной) стороны корпуса бокса, нечетные - с левой. Расшивка и выкладка пучков жил в корпусе бокса показаны на рис. 11.44. Перевязку жил допускается производить как отдельными пучками 10 x 2 непосредственно от корешка кабеля у кромки втулки бокса (рис. 11.45, а), так и общим жгутом от него до ответвления к плинтам, а далее индивидуальными пучками 10 x 2 (рис. 11.45, б).





Рис. 11.44. Расшивка и выкладка пучков жил в корпусе бокса





Рис. 11.45. Способы вязки жил в боксах:

а) индивидуальными пучками;

б) общими жгутами от корешка до ответвлений к плинтам



Каждый пучок перед укладкой его для расшивки между перьями плинта обходит последний сверху вниз, что обеспечивает возможность поворота, при необходимости, каждого плинта, не нарушая общего жгута.

11.144. Жилы расшивают "елочкой", отделяя от пучка по две противолежащие пары (4 и 9, 3 и 8, 2 и 7, 1 и 6, 0 и 5). Пары разбирают пожильно и отгибают под прямым углом к перьям, делая у каждого отгиба стежок перевязки (рис. 11.46). С расшитых жил по шаблону снимают изоляцию и излишние концы обрезают. Длина до среза изоляции должна обеспечивать выкладку изолированной жилы по всей длине пера до отверстия (ушка) в нем. Освобожденный от изоляции конец жилы продевается с внутренней стороны в ушко пера, поджимается плоскогубцами и припаивается припоем ПОССу-40-2. На перья вместе с прижатыми к ним жилами надвигают полиэтиленовые гильзы.





Рис. 11.46. Схема расшивки жил на плинт бокса



Резервные пары выкладывают до самого отдаленного пера верхнего плинта с дополнительным запасом в 10 см и подвязывают их отдельными стежками к пучку жил.

11.145. Заднюю крышку и все плинты бокса устанавливают на прошпаренные и смазанные с обеих сторон битумным лаком тонкие картонные прокладки.

При зарядке кабелем с бумагомассной изоляцией жил до установки последнего (нижнего) плинта корешок бокса заливается через это окно массой МКС.

После зарядки все жилы, включенные в бокс, должны быть проверены на обрыв, сообщение, нарушение парности и на соответствие сопротивления изоляции установленным нормам. Конец кабеля должен быть герметично заделан.

Рекомендуется заряжать боксы 100 x 2 для магистральных участков линий ГТС отрезками кабелей ТПП (ТППэп), на одном конце которых смонтирована и проверена на герметичность малогабаритная газонепроницаемая муфта МГНМс.



МОНТАЖ КАБЕЛЬНЫХ ЯЩИКОВ



11.146. В кабельных ящиках 10 x 2 плинт расположен вертикально, и счет пар с лицевой стороны плинта ведется сверху вниз и слева направо. В кабельных ящиках 20 x 2 имеются два плинта, расположенных горизонтально, и счет пар в них ведется слева направо и сверху вниз.

При зарядке ящиков ввод в них кабелей должен в основном осуществляться аналогично описанному выше вводу при зарядке распределительных коробок 10 x 2. Для зарядки ящиков используются кабели тех же марок соответствующих емкостей. Экранная проволока кабелей в пластмассовых оболочках подключается к клемме заземления.

Расшивка кабелей и порядок включения жил на плинты кабельных ящиков 10 x 2 и 20 x 2 приведены на рис. 11.47.





Рис. 11.47. Расшивка кабеля и порядок включения жил

на плинты кабельных ящиков:

а) 10 x 2; б) 20 x 2



При зарядке ящика кабелем с бумагомассной изоляцией жил последние после снятия оболочки и поясной изоляции должны прошпариваться массой МКП, а корешок бокса должен заливаться массой МКС.



МОНТАЖ ЗАЩИТНЫХ ПОЛОС КРОССОВ



11.147. В кроссах одинарной и двойной высоты каждый кабель 100 x 2, приходящий из помещения ввода кабелей, расшивается на четыре смежные полосы 25 x 2, расположенные в одной вертикали (рис. 11.48, а, в). На кроссах полуторной высоты часть кабелей 100 x 2 делят на два жгута для включения в защитные полосы, расположенные в двух разных вертикалях (рис. 11.48, б).





Рис. 11.48. Расшивка кабелей 100 x 2

на защитные полосы 25 x 2:

а) на кросс одинарной высоты;

б) на кросс полуторной высоты;

в) на кросс двойной высоты



Резервные пары кабелей оставляют в верхней крайней точке при нижней подаче кабелей и в нижней крайней точке - при верхней подаче с запасом по длине не менее 10 см.

11.148. Зарядка защитных полос производится у места их установки на кроссе абонентских линий кабелями, проложенными одной длиной от разветвительных муфт до монтажа этих муфт. С конца кабеля снимают оболочку, экранную ленту и поясную изоляцию на длине, превышающей на 10 - 15 см расстояние от начала разделки кабеля до наиболее удаленного пера крайней защитной полосы. Расшивку выполняют при помощи шаблона из фанеры с насверленными напротив перьев отверстиями и набитыми стальными шпильками. После расшивки жгут перевязывают у каждой ответвляющейся группы жил стежками суровых прошпаренных или капроновых ниток. По соответствующим отметкам на шаблоне жилы обрезаются и с их концов снимается изоляция. Готовую расшивку снимают с шаблона и накладывают на защитную полосу.

Зачищенные концы жил продеваются в ушки контактных перьев и запаиваются припоем ПОССу-40-2 с использованием в качестве флюса спиртового раствора канифоли. Концы впаянных жил выкладываются и выравниваются у контактных перьев по единой форме. Экранные проволоки подключаются к шинам заземления защитных полос.



МОНТАЖ РАМОК МЕЖСТАНЦИОННЫХ СВЯЗЕЙ (СОЕДИНИТЕЛЬНЫХ ЛИНИЙ)



11.149. На кроссах соединительных линий устанавливаются рамки с разделительными пружинами. Рамки допускают подключение как двух-, так и трехпроводных соединительных линий. Порядок образования парных и троечных линий на рамках показан на рис. 11.49.





Рис. 11.49. Образование парных и троечных линий

на рамках 40 x 2 и 15 x 2 (10 x 3)



11.150. Для монтажа рамок с разделительными пружинами на кроссах соединительных линий используются те же кабели, что и для защитных полос. Каждый кабель 100 x 2 расшивается на две с половиной рамки емкостью 40 x 2 или на шесть рамок 15 x 2. В последнем случае на участке от разветвительной муфты до рамок кросса в кабеле остаются неиспользованными десять пар жил. Схемы расшивки кабелей 100 x 2 на рамки 40 x 2 и 15 x 2 (10 x 3) с разделительными пружинами приведены на рис. 11.50 и 11.51. Зарядка рамок производится аналогично зарядке защитных полос кроссов.





Рис. 11.50. Расшивка кабелей 100 x 2 на рамки 40 x 2:

а) на кроссе полуторной высоты;

б) на кроссе двойной высоты





Рис. 11.51. Расшивка кабелей 100 x 2

на рамки 15 x 2 (10 x 3):

а) на кроссе полуторной высоты;

б) на кроссе двойной высоты



МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ БЛОКОВ МИНИ-КРОССА



11.151. Распределительные блоки (рамки) мини-кросса устанавливаются как на соединительных, так и на абонентских линиях. Рамки мини-кросса позволяют осуществлять беспаечное включение пар кабелей в поливинилхлоридной и полиэтиленовой изоляции с диаметром жил от 0,4 до 0,6 мм без ее снятия. Порядок расшивки кабеля на рамке мини-кросса парами и тройками показан на рис. 11.52.





Рис. 11.52. Счет пар в распределительном

блоке и образование троечных линий



11.152. Зарядку рамок производят кабелями ТСВ 100 x 2. Применение кабелей ТПВ и ТПП допускается при соблюдении условий, изложенных п. 11.115.

Оболочка кабеля ТСВ снимается на 50 мм ниже уровня рамки при нижнем вводе кабеля или на 50 мм выше уровня рамки - при верхнем вводе кабеля. Сердечник кабеля расшивается по шаблону с таким расчетом, чтобы длина отходящих от сердечника жил составляла 250 мм. При парной зарядке против каждого элемента рамки выводится пять пар жил; при троечной зарядке - три пары жил и по одной жиле с последующих пар, так чтобы жилы "с" образовывались из пар, входящих в смежные тройки: С0-С1, С2-С3, С4-С5 и т.п.

После расшивки сердечника жилы вводятся с левой стороны рамки в соответствующие гнезда и устанавливаются против верхних разрезных штифтов. Специальным ключом вдавливают жилы в прорези штифтов с одновременным откусыванием излишков провода.

11.153. По согласованию с эксплуатационными службами телефонных сетей допускается зарядка мини-кросса кабелями ТПП емкостью до 800 x 2 x 0,4. Оболочка кабелей ТПП, вводимых из помещения ввода в кросс, должна быть снята на выходе из этого помещения, а сердечник кабеля обмотан поливинилхлоридной лентой до расшивки жил.



МОНТАЖ ПУПИНОВСКИХ ЯЩИКОВ И МУФТ



11.154. Для пупинизации кабелей телефонных сетей применяются ящики с катушками индуктивности (пупиновские ящики). Ящики с катушками индуктивности на 100 x 2 устанавливаются непосредственно на дно колодца. Для установки ящика 20 x 2 в колодце пробивается дно, отрывается приямок, и устанавливается бетонный стакан с бетонным основанием. После установки ящика в приямок место стыка ящика с дном колодца заделывается цементным раствором.

11.155. При весе ящика до 100 кг в котлованах под него устраивают основание толщиной 100 мм из щебня или гравия; при весе более 100 кг - той же толщины из бетона. Перед установкой пупиновского ящика его внутренняя камера проверяется на герметичность избыточным давлением осушенного воздуха 0,03 МПа в течение 4 ч. Убедившись в герметичности внутренней камеры, снимают наружную чугунную крышку, очищают от вазелина внутреннюю крышку, распаивают ее по периметру и снимают. Монтаж пупиновских ящиков может выполняться как с помощью стабкабелей, так и с непосредственным вводом пупинизируемого кабеля. Ящики с катушками индуктивности могут применяться как для полной, так и для частичной пупинизации кабелей.

11.156. Если пупинизируются все пары, то концы кабелей соединяются со стабкабелями в соединительных муфтах (рис. 11.53, а). Если число пупинизированных пар кабеля превышает емкость одного ящика, то каждый конец кабеля соединяют в отдельной разветвительной муфте с двумя стабкабелями - по одному от каждого ящика (рис. 11.53, б). Если в кабеле пупинизируется только часть пар, то на нем монтируется трехпалая разветвительная муфта, в которой два пальца предназначены для стабкабелей входа и выхода пупиновского ящика, а третий - для непупинизируемых транзитных пар (рис. 11.53, в). При полной и частичной пупинизации кабеля допускается совмещение в одном стабкабеле (удвоенной емкости) всех пар входа и выхода пупиновского ящика. В этом случае на кабеле монтируется двухпалая разветвительная муфта (рис. 11.53, г) и в ней пары стабкабеля, включенные на вход катушек индуктивности, соединяются со стороной "А" кабеля, а включенные на выход катушек - со стороной "Б". Сращивание жил стабкабеля с выводами катушек индуктивности выполняется скруткой с последующим изолированием их бумажными гильзами и перевязкой пар гильз нитками.





Рис. 11.53. Соединение пупиновских

ящиков с линейными кабелями:

а) соединительными муфтами; б) разветвительными муфтами

с двумя пальцами каждая; в) разветвительной муфтой

с тремя пальцами; г) одним общим стабкабелем



11.157. Соединенные жилы выкладываются по периметру внутреннего ящика, сросток жил закрывается кабельной бумагой для предохранения от соприкосновения его с корпусом. В случае, когда пупинизируемый кабель входит в колодец из нижних каналов трубопровода, как правило, следует заводить в ящик с катушками индуктивности непосредственно пупинизируемый кабель без стабкабелей. При этом соединение жил кабеля с выводами катушек индуктивности выполняется так же, как и жил стабкабеля. При частичной пупинизации транзитные (непупинизируемые) жилы также пропускаются через ящик, где соединяются напрямую, помимо катушек индуктивности.

Если материалы оболочек пупинизируемого кабеля и стабкабеля различны, то применяются (монтируются) переходные манжеты соответствующего размера.

Внутренняя крышка ящика и место ввода кабеля запаиваются припоем ПОССу-30-2.

На корпусе ящика устанавливается чугунная крышка, пространство между внутренним ящиком и чугунным корпусом заливается через лючки чугунной крышки битумной массой, разогретой до +130 - 140 °C.



РЕМОНТ ОБОЛОЧЕК КАБЕЛЕЙ И МУФТ



11.158. Мелкие трещины, щели, проколы, порезы свинцовых оболочек устраняют пайкой припоем ПОССу-30-2. Значительные отверстия в свинцовой оболочке ремонтируют заплатами, вырезанными из отходов кабелей в свинцовой оболочке. Края заплаты должны перекрывать отверстие на 8 - 10 мм.

Заплату плотно подбивают к оболочке деревянным молотком по форме кабеля, закрепляют в двух - трех точках припоем ПОССу-30-2, а затем припаивают к оболочке по всему периметру. Небольшие вмятины на оболочке и муфтах устраняют легкими ударами деревянного молотка по выпуклым местам.

При значительных деформациях оболочки или муфты в центр углублений, на очищенную поверхность свинца впаивают торец прутка припоя ПОССу-30-2, после отвердения которого производят вытягивание оболочки до необходимой степени. Затем пруток отпаивают и удаляют излишки припоя.

11.159. Незначительные повреждения полиэтиленовых оболочек и шлангов (трещины, проколы, раковины) устраняют наплавлением полиэтиленовой ленты через стеклоленту. Значительные отверстия в полиэтиленовых оболочках ликвидируют полиэтиленовыми заплатами, вырезаемыми из отходов оболочек кабелей.

Заплату нагревают и накладывают на зачищенную оболочку поверх места повреждения, прижимают отрезком резины и дают остыть. На остывшую заплату наматывают пять-шесть слоев полиэтиленовой ленты, затем два слоя стеклоленты и производят заварку. Повреждения оболочки на полиэтиленовых кабелях, обнаруженные до монтажа муфт, можно устранить, используя трубки ТУТ с подклеивающим слоем.

В труднодоступных местах (оголовники разветвительных муфт) повреждения рекомендуется устранять наплавлением полиэтиленового прутка в струе горячего азота.

11.160. Для устранения мелких повреждений в стальной гофрированной оболочке удаляют полиэтиленовый шланг вокруг места повреждения, стальную оболочку очищают от битума и залуживают. Место повреждения запаивают припоем ПОССу-30-2. Значительные повреждения в стальной оболочке устраняют свинцовыми заплатами. Полиэтиленовый шланг на кабелях восстанавливают способами, предусмотренными для ремонта полиэтиленовых оболочек.

11.161. Допускается производить ремонт полиэтиленовых оболочек и шланговых покрытий с помощью термоусаживаемых пленок и разрезных трубок ТУТ. Если пленки или трубки не имеют подклеивающего слоя, то подклеивающий материал (ГИПК-14-13, сэвилен и др.) наносится в зону усадки в разогретом состоянии. Разрезная трубка ТУТ или пленка устанавливаются на место повреждения с перекрытием в 1/3 своей длины и обматываются двумя-тремя слоями полиэтиленовой ленты с 50% перекрытием, поверх накладываются два-три слоя стеклоленты, и производится сварка.

11.162. На кабельных линиях, содержащихся под воздушным давлением, ремонт оболочек кабеля производят после прекращения подачи воздуха и полного выхода его из кабельной линии.



ВСКРЫТИЕ И ДЕМОНТАЖ МУФТ



11.163. Для вскрытия свинцовых муфт их швы распаивают, предварительно подставив под муфту металлический противень или лист для сбора припоя. Места паек нагревают пламенем горелки до расплавления припоя, а затем гладилкой или ножом удаляют припой с места пайки. В муфте, состоящей из двух частей (полумуфт), первоначально распаивают средний шов и один из конусов. Сразу же после удаления припоя распаянную полумуфту слегка поворачивают в одну и другую сторону вокруг оси кабеля и сдвигают со сростка. Затем распаивают второй конус муфты и сдвигают вторую полумуфту.

В разрезной муфте сначала распаивают продольный шов и раздвигают края муфты. Затем распаивают оба конуса, муфту раскрывают по продольному шву и снимают со сростка. На свинцовых муфтах с зачеканенными конусами сначала распаивают конусы, затем отгибают и выпрямляют зачеканенные кромки и муфту сдвигают со сростка.

11.164. Вскрытие разветвительной муфты начинают с распайки шва между оголовником и корпусом муфты. Далее распаивают конус корпуса муфты и сдвигают его со сростка. Пальцы оголовника, как правило, не распаивают.

11.165. Перед вскрытием полиэтиленовых муфт сварные швы на них тщательно прогревают горячим воздухом от пламени горелки. Для этого над вскрываемой муфтой устанавливают козырек из картона или кабельной бумаги, а горелку размещают под муфтой. Нагретые участки швов осторожно прорезают ножом, и детали муфты сдвигают со сростка.

11.166. Защитные чугунные муфты перед вскрытием укладывают на козлы и очищают от земли и других загрязнений. Под муфту устанавливают противень. Открывают крышку люка верхней полумуфты. Муфту слегка наклоняют над противнем, обеспечивая сток битума при нагреве. Затем ее нагревают и, наклоняя по возможности, выливают битум. От нижней полумуфты отделяют обе накладки и верхнюю полумуфту. Свинцовую муфту дополнительно нагревают и ветошью снимают с нее битум. Остатки битума стирают смоченной бензином ветошью.

11.167. После вскрытия муфты, удаления экранных лент и поясной изоляции отбирают искомые пары с помощью приборов спайщика или прозвонкой, сдвигая гильзы и, при необходимости, раскручивая скрутки. Жилы, соединенные с помощью соединителей, прозванивают в соединителях или выкусывают из них. После выполнения работ по устранению повреждений муфту восстанавливают.

11.168. При демонтаже кабеля муфты вырезают, а концы кабелей запаивают (на кабелях с металлической оболочкой) или заделывают с помощью полиэтиленовых колпачков.



ОСОБЕННОСТИ МОНТАЖА КАБЕЛЕЙ СЕЛЬСКОЙ СВЯЗИ



11.169. При монтаже кабелей типа КСПП восстановление оболочек может выполняться следующими способами:

- с помощью тупиковых муфт, заливаемых битумным компаундом;

- "холодным" способом;

- методом сварки под слоем стеклоленты;

- с помощью термоусаживаемых материалов (ТУТ и термоусаживаемых лент).

11.170. Общая для всех способов технологическая операция при монтаже сердечника кабеля - соединение медных жил - производится скруткой и пропайкой припоем ПОССу-40-2. Пропайка производится в стаканчиковом паяльнике, нагреваемом газовой горелкой или паяльной лампой. Допускается производить соединение жил также одножильными соединителями.

11.171. Наиболее часто применяемым способом монтажа кабелей КСПП (Б) является способ с применением тупиковой муфты. Монтаж тупиковой муфты включает следующие технологические операции:

- разделку концов кабеля;

- залуживание бронелент;

- наложение бандажей из бронеленты;

- восстановление экранной ленты;

- сращивание (скрутку) жил;

- обмотку кабеля липкой лентой и установку распорного вкладыша;

- установку муфты и заливку ее горячим компаундом;

- погружение сростка в муфту.

11.172. Разделку концов кабеля (рис. 11.54) выполняют в следующей технологической последовательности:

- обрезают лишние длины концов кабеля и ветошью, смоченной в бензине, очищают их от пыли и грязи на длине 400 - 500 мм;

- на расстоянии 120 мм от конца кабеля делают круговой надрез на полиэтиленовой оболочке и от него - продольный к концу кабеля, разворачивают надрезанную оболочку и обрывают ее по круговому надрезу. Аналогично удаляют оболочку с другого конца кабеля;

- разматывают ПВХ ленту, намотанную на алюминиевый экран, и обрезают ее у среза оболочки;

- на расстоянии 100 мм от обреза оболочки делают круговой надпил на бронелентах, разматывают их и обламывают по надпилу. После этого участок, освобожденный от бронелент, очищают от битума и протирают ветошью, смоченной в бензине. Аналогично удаляют бронеленты с другого конца кабеля;

- разматывают ПВХ ленту, намотанную на экран, и обрезают ее у среза бронелент;

- разматывают экранную ленту и скручивают ее в рулончик у обреза оболочки. Поверх рулончика наматывают экранную проволоку;

- на расстоянии 70 мм от конца кабеля делают круговой надрез поясной изоляции, слегка прогревают поясную изоляцию пламенем горелки, крестообразно разрезают ее между жилами и обрывают по круговому надрезу;

- на расстоянии 40 мм от конца кабеля ножом делают круговые надрезы на изоляции жил и удаляют ее.





Рис. 11.54. Разделка концов кабеля КСППБ



11.173. Участки брони, оставленные около обреза оболочки, протирают ветошью, смоченной в бензине, зачищают напильником и залуживают припоем ПОССу-40-2 с применением флюс-пасты ПБК-26М молотковым паяльником.

11.174. Два разделанных конца кабеля складывают параллельно так, чтобы рулончики экранных лент не мешали плотному прилеганию концов кабеля.

На залуженный участок брони тремя витками наматывают медную проволоку диаметром 0,9 - 1,2 мм длиной 200 мм. Конец ее закрепляют скруткой. Витки проволоки перепаивают между собой и с залуженным участком брони.

11.175. Сращивание жил обоих концов кабеля производится поочередной попарной скруткой на длине 25 мм (рис. 11.55). Скрутки укорачивают кусачками до 15 - 20 мм.





Рис. 11.55. Скрутка жил двух концов кабеля



11.176. Рулончики экранных лент разматывают, укорачивают каждую до 70 мм, складывают вместе и скрепляют "кровельным швом". Затем обматывают ими оба конца кабеля по поясной изоляции (одним витком). Поверх экранных лент наматывают навстречу друг другу тремя витками экранные проволоки и соединяют их скруткой (рис. 11.56). Наматывают на скрутку бандажной проволоки скрутку экранных проволок, укорачивают до 15 - 20 мм и отгибают ее вниз.





Рис. 11.56. Восстановление экрана



11.177. Кисточкой, смоченной в растворе канифоли, смазывают скрутки жил, а также бандажной и экранной проволок и с помощью стаканчикового паяльника быстро пропаивают скрутки. После пайки скрутку экранной и бандажной проволок отгибают к экранным лентам.

На скрутки жил надвигают тупиковые гильзы длиной 40 мм так, чтобы они заходили на полиэтиленовую изоляцию скрутки на 15 - 20 мм.

11.178. На расстоянии 100 мм от обреза оболочки обоих концов кабеля для обеспечения зазора между ними вставляют распорный вкладыш - отрезок оболочки.

Муфту прикладывают к скрутке жил и определяют уровень, на который будет погружен в нее кабель с таким расчетом, чтобы концы надетых на жилы гильз не доходили до дна муфты на 10 - 15 мм (рис. 11.57).





Рис. 11.57. Примерка муфты на сросток



Оба конца кабеля на этом уровне обматывают пятью-восемью витками полиэтиленовой липкой ленты шириной 10 - 20 мм и толщиной 0,1 - 0,2 мм. Конец ленты нагревают спичкой и прижимают к поверхности намотки. Общий вид сростка показан на рис. 11.58.





Рис. 11.58. Общий вид сростка



11.179. Муфту строго вертикально устанавливают в углубление на дне котлована. Разогретым компаундом из чайника заливают муфту на 3/4 ее длины. Толщина струи при этом должна быть 2 - 3 мм. Если струя толще, чайник с компаундом дополнительно подогревают, если тоньше - ждут пока он остынет до температуры 120 °C (проверить, не перегрет ли компаунд, можно, опустив в него полиэтиленовую гильзу или ленту).

После заливки муфты компаундом в нее вводят сросток кабеля и погружают до начала обмотки оболочки лентами (рис. 11.59). Вставленный в муфту сросток шевелить не следует.





Рис. 11.59. Установка муфты и погружение сростка в нее



11.180. Запас кабеля выкладывают кольцом на дне котлована. В просвет между кабелем и дном котлована, у выхода из муфты подсыпают рыхлый грунт и утрамбовывают его. Затем котлован засыпают откопанной землей, не дожидаясь охлаждения муфты. Размещение тупиковых муфт в грунте, в колодце и у опоры подвесного кабеля показано на рис. 11.60.





Рис. 11.60. Размещение тупиковых муфт:

а) в грунте; б) в колодце; в) около опоры



1 - кабель, 2 - замерный столбик, 3 - тупиковая муфта,

4 - консоль, 5 - трубчатый кронштейн, 6 - болт, 7 - опора,

8 - столбовая консоль, 9 - бандажная лента, 10 - трос,

11 - клемма, 12 - проволочный подвес, 13 - шайба,

14 - провод заземления, 15 - скоба, 16 - деревянная рейка



11.181. Потребность в основных материалах и арматуре в расчете на одну тупиковую муфту длиной 330 мм с внутренним диаметром 0,32 мм и толщиной стенки 3,5 мм:

    лента ПВХ ................................................... 0,5 кг;

    бензин Б-70 ................................................. 0,1 л;

    битумный компаунд ........................................... 0,25 кг;

    флюс-паста ПБК-26М .......................................... 0,02 кг;

    ветошь ...................................................... 0,1 кг;

    припой ПОССу-40-2 ........................................... 0,05 кг;

    проволока круглая медная диаметром 0,9 - 1,2 мм ............. 0,2 м;

    гильзы полиэтиленовые тупиковые ............................. 5 шт.

11.182. С помощью тупиковых муфт рекомендуется также производить сращивание кабеля ПРППМ (ПРВПМ) по технологии, приведенной выше. Разделка и соединение жил показаны на рис. 11.61.





Рис. 11.61. Разделка и соединение жил кабеля ПРППМ (ПРВПМ):

1 - участок пайки; 2 - скрутка жил



11.183. При монтаже одночетверочных кабелей КСПП "холодным" способом герметизация муфты производится путем многослойной обмотки сростка полиэтиленовыми лентами с промазкой липким полиизобутиленовым компаундом. Монтаж прямой муфты "холодным" способом показан на рис. 11.62.





Рис. 11.62. Монтаж прямой муфты на кабеле

КСПП 1 x 4 "холодным" способом



Размеры разделки показаны на рис. 11.62, а. Скрученные и пропаянные жилы изолируются полиэтиленовыми гильзами (рис. 11.62, б), сросток обильно покрывается полиизобутиленовой массой (рис. 11.62, в), поверх которой плотно наматывается полиэтиленовая лента с 50% перекрытием и нанесением между слоями тонкого слоя массы (рис. 11.62, г). Восстановление экрана осуществляется намоткой ранее свернутых в рулончики экранных лент с 20% перекрытием (рис. 11.62, д). Поверх экрана сросток обматывается полиэтиленовой лентой с промазкой полиизобутиленом и перекрытием оболочки кабеля.

11.184. При монтаже кабеля КСПП с восстановлением оболочек сваркой под стеклолентой и с помощью термоусаживаемых материалов сращивание жил и изолирование их сростков производится так, как показано на рис. 11.62, а, б, а восстановление оболочек осуществляется по технологии, изложенной соответственно в пп. 11.71 - 11.75, 11.77 - 11.85.



РАЗДЕЛ 12



МОНТАЖ ОПТИЧЕСКИХ КАБЕЛЕЙ МЕСТНЫХ СЕТЕЙ СВЯЗИ



ОБЩИЕ ПОЛОЖЕНИЯ И КОНСТРУКЦИЯ МУФТ



12.1. В разделе рассматривается технология монтажа прямых и разветвительных муфт оптических кабелей связи (ОК), прокладываемых на линиях местных телефонных сетей в кабельной канализации, коллекторах, тоннелях и в грунт.

12.2. Вопросы, касающиеся организации и подготовки монтажных работ, являются общими как для оптических кабелей, так и для электрических кабелей связи.

12.3. При монтаже ОК применяются следующие типы муфт:

- МГОК 9/17 - муфта городского оптического кабеля, прокладываемого в кабельной канализации, коллекторах и тоннелях. Муфта предназначена для прямого сращивания.

Состоит из двух полиэтиленовых конусов, позволяющих ввод кабелей с наружными диаметрами от 9 до 17 мм, металлического каркаса из двух желобов, центральной части - полиэтиленовой трубы. Муфта укомплектована тремя полиэтиленовыми кассетами для укладки запаса оптического волокна и защитных гильз КДЗС, а также поясками термоусаживаемой трубки (рис. 12.1);

- МГОК 17/27 - то же, для кабелей с наружными диаметрами от 17 до 27 мм;

- МГОКР 9/17 - муфта городского оптического кабеля, разветвительная.

Состоит из полиэтиленового конуса и полиэтиленового оголовника с двумя ответвлениями, позволяющими ввод кабелей с наружными диаметрами от 9 до 17 мм, металлического каркаса из двух желобов, центральной части - полиэтиленовой трубы. Муфта укомплектована тремя полиэтиленовыми кассетами для укладки запаса оптического волокна и защитных гильз КДЗС (рис. 12.1);

- МГОКР 17/27 - то же, для кабелей с наружными диаметрами от 17 до 27 мм;

- МКО 15/27 - муфта магистрального и внутризонового оптических кабелей связи. На оптических кабелях местных сетей связи применяется при их прокладке в грунт. Муфта предназначена для прямого сращивания.

Состоит из внутреннего и внешнего корпусов, каждый из которых собран из двух полиэтиленовых полумуфт обтекаемой формы, что в значительной мере увеличивает прочность муфты. Муфта позволяет ввод кабелей с наружными диаметрами от 15 до 27 мм;

- МКОР 15/27 - муфта магистрального и внутризонового оптических кабелей связи разветвительная. На оптических кабелях местных сетей связи применяется при их прокладке в грунт. Муфта предназначена для разветвления на два направления.

Состоит из корпуса, гильзы и оголовника внутренней и внешней муфты. Все детали имеют обтекаемую форму, как и у прямой муфты МКО. Муфта позволяет ввод и разветвление кабелей с наружными диаметрами от 15 до 27 мм;

- МОГ, МОГР - модернизированные конструкции муфт МГОК и МГОКР. Отличаются тем, что вместо трех кассет устанавливаются два блока кассет, по две или четыре кассеты в каждом блоке. Металлический каркас отсутствует. Муфты позволяют ввод кабелей с наружными диаметрами от 12 до 25 мм.





Рис. 12.1. Основные детали для монтажа муфт МГОК и МГОКР:

1 - цилиндрическая часть муфты; 2 - металлический

каркас; 3 - конус муфты (для муфты МГОК - 2 шт.);

4 - оголовник муфты (для муфты МГОКР); 5 - кассеты;

6 - поясок ТУТ (для муфты МГОК - 2 шт.)



12.4. Наряду с отечественными соединительными муфтами в практике строительства оптических линий связи применяются и зарубежные конструкции. К наиболее известным относятся муфты SMPC-OF фирмы "Стевинг", FOSC-100B/H фирмы Райхем, UCSO4-6 фирмы PXC, некоторые конструкции фирм Морель и Сименс.



ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА



12.5. Монтаж соединительных муфт должен производиться в монтажно-измерительной автомашине закрытого типа. Требования к ее конструктивному оборудованию изложены ниже.

12.5.1. Внутри автомашины должен быть установлен монтажный стол, оборудованный приспособлениями для закрепления концов монтируемых кабелей и размещения монтажных инструментов. Здесь же должно быть предусмотрено место для транспортирования устройства для сварки оптических волокон и работы с ним во время монтажа, а также ящики для монтажных материалов и инструмента. Для сидения монтажников должны быть предусмотрены вращающиеся стулья, имеющие регулировку по высоте.

12.5.2. Освещение в салоне кузова должно быть естественное - через окна и искусственное - от ламп в плафонах, расположенных у монтажного стола.

Питание всех электропотребителей должно осуществляться от бортовой сети 12 В или внешней сети переменного тока напряжением 220 В через понижающий трансформатор 220/12 В. При отсутствии возможности внешнего подключения к источнику электропитания может быть использована портативная бензоэлектростанция, например типа АВ-1 мощностью 1 кВт.

Для подключения к источнику электропитания или к бензоэлектростанции в автомашине должен быть комплект кабелей на вращающейся катушке.

12.5.3. Для организации оперативной связи во время монтажа должна быть организована радиосвязь с помощью портативных раций. При наличии металлических элементов в оптическом кабеле для связи во время монтажа могут использоваться телефоны типа МБ с индукторным вызовом.



МОНТАЖ ПРЯМОЙ СОЕДИНИТЕЛЬНОЙ МУФТЫ МГОК



12.6. Монтаж прямой соединительной муфты МГОК производится с соблюдением технологии и последовательности выполнения рабочих операций, приведенных ниже.

12.6.1. Перед монтажом оба конца ОК, не раскручивая колец, подают из колодца в монтажно-измерительную автомашину к монтажному столу. На длине 2000 мм оба конца кабеля протирают ветошью, смоченной в бензине Б-70, а затем - сухой.

12.6.2. Вскрывают полиэтиленовый пакет с комплектом деталей и материалов для монтажа прямой муфты. На торце усеченной части обоих конусов и на торцах цилиндрической части муфты с обеих сторон ножом снимают фаску под углом 30°. Проверяют наличие металлических опорных колец в конусах.

12.6.3. На каждый конец ОК надвигают по одному пояску ТУТ 30/15 шириной 70 мм, по одному конусу, по одному пояску ТУТ 100/50 шириной 100 мм. На один из концов ОК надвигают цилиндрическую часть муфты. Полиэтиленовые конуса устанавливают на кабель на расстоянии 1500 мм от цилиндрической части конуса до его конца и закрепляют кабель в кронштейнах монтажного стола.

12.6.4. Поверхность оболочки ОК и полиэтиленовых конусов в месте их стыка протирают бензином Б-70 и зачищают ножом, после чего на место стыка наматывают три слоя полиэтиленовой ленты и поверх нее два слоя стеклоленты.

12.6.5. Открытым пламенем газовой горелки или паяльной лампы производят наплавление полиэтиленовой ленты под стеклолентой на герметизируемые стыки обоих конусов (рис. 12.2). Прогрев необходимо производить, соблюдая следующий циклический режим:

    - общее время сварки, мин .................................... 4

    - время начального нагрева, мин .............................. 1

    - паузы, мин ................................................. 0,5

    - время последующего нагрева, мин ............................ 0,5

    - количество циклов "пауза-нагрев" ..  ....................... 3

После остывания места сварки до температуры 50 - 60 °C стеклоленту удаляют.

Примечание. При наличии у исполнителя ТУТ с коэффициентом радиальной усадки более 1/3 герметизацию конуса с полиэтиленовой оболочкой кабеля можно производить этой ТУТ. Для этой цели рекомендуется использовать двухслойную термоусаживаемую ленту типа "РАДЛЕН".





Рис. 12.2. Наплавление полиэтиленовой ленты под

стеклолентой на стыке конуса с оболочкой кабеля



12.6.6. Для повышения механической прочности стыка поверх наплавленного слоя полиэтиленовой ленты на место стыка полиэтиленового конуса с оболочкой кабеля наматывают в два слоя пояски герметизирующей ленты из сэвилена или наносят клей-расплав ГИПК 14-13.

12.6.7. Надвигают на стык поясок ТУТ 30/15 (рис. 12.3) и усаживают его открытым пламенем. Аналогичную операцию производят на другом конце кабеля.





Рис. 12.3. Установка пояска ТУТ 30/15

на стык конуса с оболочкой кабеля



12.6.8. На уровне окончания полиэтиленовых конусов полиэтиленовую оболочку обоих концов кабеля надрезают и удаляют с сердечника. Снимают пластмассовые ленты или нити.

12.6.9. Ветошью, смоченной в бензине, а затем - сухой, удаляют с сердечника кабеля гидрофобное заполнение.

12.6.10. Из сердечника обоих концов кабеля освобождают центральные силовые элементы.

12.6.11. Под конуса подкладывают и примеряют один из желобов металлического каркаса, входящего в состав монтажного комплекта. Расстояние между конусами устанавливают таким, чтобы концы желоба перекрывали чуть больше половины их цилиндрической части. В каркас укладывают прокладку из полиэтиленовой пленки длиной 700 мм, шириной 115 мм (в состав комплекта не входит).

12.6.12. Если силовой элемент представляет собой нити СВМ в ПВХ оболочке, то его, освободив от ПВХ оболочки, связывают в середине муфты тройным узлом. Для предотвращения распушивания концов нитей поверх узла устанавливают гильзу, предварительно надвинутую на один из концов центрального элемента.

Если центральный элемент выполнен в виде стального троса в полиэтиленовой оболочке, то его восстанавливают путем спайки в середине муфты припоем ПОССу-30-2 с применением паяльной пасты ПБК-26м. Место пайки изолируется полиэтиленовой гильзой или липкой пластмассовой лентой.

12.6.13. Оптические волокна распределяют по кассетам и выводят в их окна. Устанавливают кассеты на металлический желоб (рис. 12.4).





Рис. 12.4. Установка кассеты на каркас



12.6.14. С оптических волокон удаляют модульные трубки так, чтобы часть трубки осталась в кассете после выкладки запаса волокна. После удаления модульных трубок волокна протирают от гидрофобного заполнителя тампоном, смоченным в бензине Б-70 или в спирте.

12.6.15. После выполнения перечисленных выше рабочих операций приступают к сварке оптических волокон, для чего на оптическое волокно надвигают защитную термоусаживаемую гильзу КДЗС. На длине 30 мм удаляют защитное покрытие. Освобожденный от защитного покрытия участок волокна протирают тампоном, смоченным в спирте.

12.6.16. Для получения качественной сварки производят скол оптического волокна. В простейшем варианте применяются специальные устройства, в которых осуществлен принцип насечки и облома волокна на гибком элементе. При работе с таким устройством на оптическом волокне, отступив на 14 - 15 мм от начала его защитного покрытия, делают сначала насечку, а затем, изгибая упругий элемент, обламывают волокно в месте насечки (рис. 12.5).





Рис. 12.5. Скол оптического волокна



Скол должен быть ровным и перпендикулярным оси волокна. Качество скола следует определять с помощью микроскопа устройства для сварки. Если скол не получился, операции по удалению защитного покрытия и сколу следует повторить до получения требуемого качества. Аналогично подготавливают волокно другого конца кабеля.

Более качественные сколы оптического волокна получаются при применении скалывателей сложной конструкции с электронно-настраиваемыми ультразвуковыми вибрационными алмазными лезвиями.

12.6.17. Сварку оптических волокон двух строительных длин кабеля производят в соответствии с указаниями паспорта на устройство, которым производится сварка (рис. 12.6).





Рис. 12.6. Сварка оптического волокна



Сварку необходимо производить под контролем затухания стыка рефлектометром обратного рассеивания. Величина затухания сварного стыка, измеренного дважды: в направлении А-Б и Б-А, устанавливается в каждом конкретном случае отдельно, в зависимости от километрического затухания кабеля.

Получив положительные результаты измерений, на сварное соединение устанавливают и усаживают защитную термоусаживаемую гильзу КДЗС. Работу проводят под постоянным контролем затухания стыка.

12.6.18. Между фиксаторами гильз наносят немного липкого полиизобутиленового компаунда, затем укладывают усаженную гильзу и выкладывают волокно по периметру кассеты. Аналогично сваривают и выкладывают остальные волокна (рис. 12.7).





Рис. 12.7. Укладка трех соединенных оптических

волокон и защитных гильз КДЗС в кассете



12.6.19. Сваривают оптические волокна, выведенные в окна следующих кассет. После сварки всех волокон порядок их счета следует отметить в паспорте на смонтированную муфту. Паспорт вкладывают в один из конусов муфты.

12.6.20. Над кассетами устанавливают вторую половинку металлического каркаса так, чтобы его корпус вошел в верхние пазы всех трех кассет (рис. 12.8).





Рис. 12.8. Установка второй половины каркаса



12.6.21. Желоба каркаса скрепляют между собой липкой лентой и надвигают на них цилиндрическую часть муфты. Полиэтиленовую поверхность возле герметизируемых стыков цилиндрической части муфты с конусами протирают бензином Б-70 и зачищают наждачной бумагой. Затем возле каждого стыка с обеих сторон наносят герметик (например, сэвилен, клей-расплав ГИПК-14-13, КРУС-1, КРД). На каждый стык устанавливают и усаживают открытым пламенем пояски ТУТ 100/50 шириной по 100 мм (рис. 12.9).





Рис. 12.9. Усадка пояска ТУТ 100/50 на стыке

цилиндрической части муфты с конусом



МОНТАЖ РАЗВЕТВИТЕЛЬНОЙ МУФТЫ МГОКР



12.7. Монтаж разветвительной муфты МГОКР следует производить аналогично монтажу прямой муфты МГОК, поэтому, в основном следует руководствоваться указаниями, изложенными в п. 12.6, с дополнительным выполнением рабочих операций, приведенных ниже.

12.7.1. После удаления загрязнений с концов разветвляемого и ответвляемых кабелей на них надвигают: на конец разветвляемого кабеля - поясок ТУТ 30/15 шириной 70 мм, поясок ТУТ 100/50 шириной 100 мм и полиэтиленовый конус, а на концы ответвляемых кабелей - по одному пояску ТУТ 30/15 шириной 70 мм и оголовник муфты.

12.7.2. Стыки ответвлений оголовника герметизируют наплавлением полиэтиленовой ленты под стеклолентой, а затем поверх наплавленного слоя надвигают и усаживают пояски ТУТ 30/15. При наличии ТУТ соответствующего типоразмера с коэффициентом радиальной усадки более 1/3 герметизацию производят этой трубкой. Для этой цели рекомендуется использовать двухслойную термоусаживаемую ленту типа "РАДЛЕН".

12.7.3. Приварку полиэтиленового конуса и разделку кабеля производят, как это указано в пп. 12.6.5 - 12.6.10.

12.7.4. Под приваренный полиэтиленовый конус подкладывают, а в оголовник вводят, один из желобов металлического каркаса. Расстояние между конусом и оголовником следует установить так, чтобы конец желоба перекрывал чуть больше половины конуса.

12.7.5. Соединение трех центральных силовых элементов производят так же, как это описано в п. 12.6.12. Все три элемента соединяют в середине муфты. Над соединением устанавливают полиэтиленовую гильзу.

12.7.6. Производят разделку, маркировку оптических волокон, вывод их через окна кассет, установку кассет, сварку и выкладку оптических волокон в соответствии с указаниями пп. 12.6.13 - 12.6.18. На рис. 12.10 показана разветвительная муфта после сварки и выкладки всех оптических волокон.





Рис. 12.10. Разветвительная муфта

после сварки и выкладки ОВ



12.7.7. На смонтированный сросток надевают вторую половину металлического каркаса. Половины каркаса скрепляют между собой липкой лентой. Надвигают цилиндрическую часть на конус и в оголовник.

12.7.8. Герметизацию стыка цилиндрической части муфты с конусом производят пояском ТУТ 100/50 шириной 100 мм, а стыка оголовника муфты с ее цилиндрической частью - наплавлением полиэтиленовой ленты под стеклолентой. Для этого на стык наматывают десять слоев полиэтиленовой ленты и четыре слоя стеклоленты. Режим сварки приведен ниже:

    - общее время сварки, мин ........................ 17

    - время начального нагрева, мин .................. 5

    - паузы, мин ..................................... 1

    - время последующего нагрева, мин ................ 1

    - количество циклов "пауза-нагрев" ............... 6

12.7.9. Далее производят выкладку запаса кабеля в колодце и установку муфты на консолях.



РЕМОНТ СМОНТИРОВАННОЙ СОЕДИНИТЕЛЬНОЙ МУФТЫ



12.8. При необходимости ремонта (демонтажа) соединительных муфт на прямой муфте пояски ТУТ на стыках срезают ножом и удаляют остатки герметика. Цилиндрическую часть муфты сдвигают с конусов в сторону кабеля и снимают верхний металлический желоб, тем самым предоставляя доступ к оптическим волокнам. На разветвительной муфте стык оголовника с цилиндрической частью вскрывают ножом.

При последующем восстановлении муфт операции выполняют в обратной последовательности. Стыки цилиндрической части муфты с конусами и оголовником герметизируют наплавлением полиэтиленовой ленты под стеклолентой. На конус и цилиндрическую часть муфты наматывают шесть слоев полиэтиленовой ленты и четыре слоя стеклоленты. Временной режим сварки приведен ниже:

    - общее время сварки, мин ..................................... 12

    - время начального нагрева, мин ............................... 3

    - паузы, мин .................................................. 0,5

    - время последующего нагрева, мин ............................. 0,5

    - количество циклов "пауза-нагрев" ............................ 9

В этом случае рекомендуется применять двухслойную термоусаживаемую ленту типа "РАДЛЕН".



МАРКИРОВКА КАБЕЛЯ И МУФТ



12.9. В смотровых устройствах кабельной канализации на кабель возле смонтированной муфты устанавливают свинцовое нумерационное кольцо или пластмассовую бирку. На кольце или бирке указывают, между какими АТС проложен кабель, марку кабеля и его номер.

В смотровых устройствах на ОК и в средней части смонтированной муфты желтой краской делают предупреждающую отметку размером 20 x 20 мм. По окружности канала кабельной канализации наносят желтой краской полосу шириной не менее 50 мм.



ОСОБЕННОСТИ МОНТАЖА ОПТИЧЕСКИХ КАБЕЛЕЙ,

ИМЕЮЩИХ МЕТАЛЛИЧЕСКУЮ ОПЛЕТКУ



12.10. Для монтажа кабелей с металлической оплеткой применяются такие же муфты МГОК и МГОКР. Разделку кабеля следует начинать до приварки полиэтиленовых конусов.

После удаления полиэтиленовой оболочки кабеля металлическую оплетку собирают "в гармошку" возле ее среза и обрезают по окружности ножницами по металлу.

Проволоки распрямляют и обрезают половину на уровне среза оболочки. Оставшиеся проволоки собирают вместе, сплетают в косичку и скрепляют медной проволокой диаметром 0,4 - 0,5 мм. Аналогично подготавливают такую же косичку на другом конце кабеля.

Косички необходимо залудить припоем ПОССу-30-2 в стаканчиковом паяльнике с применением паяльной пасты ПБК-26м.

После сращивания центрального силового элемента косички соединяют скруткой проводом типа ПРППМ с диаметром медной жилы 0,9 - 1,2 мм. Скрутки пропаивают в стаканчиковом паяльнике припоем ПОССу-30-2. Места скруток изолируют полиэтиленовой гильзой.



ОСОБЕННОСТИ МОНТАЖА ОПТИЧЕСКИХ КАБЕЛЕЙ,

ИМЕЮЩИХ СТАЛЬНУЮ ГОФРИРОВАННУЮ ОБОЛОЧКУ



12.11. При разделке кабеля стальную гофрированную оболочку удаляют на расстоянии 12 - 20 мм от среза полиэтиленовой оболочки. Стальную оболочку залуживают на 3/4 окружности припоем ПОССу-30-2 с применением паяльной пасты ПБК-26м.

Затем делают перепайку стальной оболочки сращиваемых длин кабеля проводом ПРППМ 1 x 2 x 0,9.

Примечание. Вместо "горячего" способа электрического соединения стальной оболочки рекомендуется "холодный" способ с применением электропроводящего клея ТПК-10.



МОНТАЖ МУФТЫ МКО



12.12. Монтаж муфты МКО производится с соблюдением технологических операций, приведенных ниже.

12.12.1. Концы кабеля на длине 2,0 м протирают ветошью, смоченной в бензине Б-70, а затем - сухой.

На каждый конец кабеля надвигают по одной полумуфте внешней муфты и по одной полумуфте внутренней муфты, после чего на оба конца надвигают по одному пояску ТУТ 30/15 шириной 55 мм. Отступив от концов кабеля на 1,5 м, удаляют внешнюю полиэтиленовую оболочку и пластмассовые ленты.

12.12.2. Защитные проволоки очищают от гидрофобного заполнителя бензином Б-70, разворачивают в направлении против их повива, отделяют друг от друга, укорачивают кусачками, оставляя длину 450 - 460 мм от среза полиэтиленовой оболочки, и отгибают в стороны.

12.12.3. Для предотвращения попадания влаги в смонтированную муфту в случае повреждения внешней полиэтиленовой оболочки или стыка внешней муфты делают влагонепроницаемую пробку - продольную герметизацию кабеля в муфте. Для этого на участке 25 мм от среза внешней полиэтиленовой оболочки на внутреннюю оболочку, а также на длине 25 мм на изоляцию всех защитных проволок накладывают в расплавленном виде клей-расплав ГИПК-14-13, КРУС или КРД-1.

Затем проволоки выпрямляют и поверх них накладывают бандаж из двух-трех слоев ПВХ ленты шириной 8 - 10 мм на расстоянии 20 мм от среза внешней оболочки. Сверху наносят еще один слой клея с заходом на 10 мм на внешнюю оболочку. Устанавливают и усаживают поясок ТУТ 30/15 (рис. 12.11).





Рис. 12.11. Продольная герметизация

кабеля термоусаживаемой трубкой



Аналогичные операции выполняют на втором сращиваемом кабеле.

12.12.4. Концы кабеля плотно закрепляют в зажимах монтажного станка, обеспечив расстояние между усаженными поясками ТУТ 30/15 300 мм. Проволоки отгибают в сторону кабеля.

Отступив 45 мм от пояска ТУТ, удаляют внутреннюю оболочку, после чего разматывают на конце сердечника несколько витков пластмассовой ленты и ниткой временно закрепляют оптические волокна. Ленту разматывают полностью и обрезают ножом возле среза оболочки.

12.12.5. Оптические волокна поочередно извлекают из-под бандажа. Каждое волокно и центральный профилированный элемент протирают бензином Б-70. Если центральный элемент имеет профильную конструкцию, то на каждое волокно надвигают полиэтиленовую трубочку. В соответствии с маркировкой волокон трубочки должны быть разного цвета (рис. 12.12).





Рис. 12.12. Установка полиэтиленовых трубочек

под внутреннюю оболочку в пазы центрального элемента



12.12.6. Полиэтиленовые трубочки укладывают в пазы центрального профилированного элемента и вводят под внутреннюю оболочку на 2 - 3 мм. На место стыка внутренней оболочки и трубочек (для закрепления последних) накладывают два-три слоя липкой полиэтиленовой ленты шириной 10 мм.

Волокна отгибают по четыре в диаметрально противоположные стороны: с первого по четвертое - в сторону к монтажнику, с пятого по восьмое - в противоположную. Отогнутые волокна временно прикрепляют к кабелю.

12.12.7. На обоих концах кабеля центральный элемент укорачивают на расстоянии 150 мм от герметизирующего пояска ТУТ. Производят сращивание центрального элемента. Нити СВМ связывают двойным узлом.

Если центральный элемент представляет собой стекло-стержень, то его соединяют внахлест. Нахлест скрепляют в четырех местах проволочным бандажом, промазывают клеем ВК-9 и обматывают двумя-тремя слоями липкой полиэтиленовой ленты.

Центральный элемент в виде стального троса спаивают припоем ПОССу-30-2 с применением паяльной пасты ПБК-26м. Спайку изолируют полиэтиленовой гильзой или двумя слоями липкой полиэтиленовой ленты.

12.12.8. Для сращивания металлических проволок берут контрольную (если ее нет - нижнюю) проволоку одного кабеля и соответствующую ей проволоку второго кабеля. На одну из них надвигают полиэтиленовую гильзу диаметром 8 мм и длиной 40 мм. Проволоки стягивают навстречу друг другу и отмечают место удаления полиэтиленовой изоляции на них. На одной из проволок изоляцию удаляют на длине 30 мм, а на другой - на длине 60 мм.

Скрутку производят у среза полиэтиленовой изоляции. Проволоки скручивают на длине 25 мм, лишнюю длину удаляют кусачками, проволоки пропаивают в стаканчиковом паяльнике припоем ПОССу-30-2 с применением пасты ПБК-26м. Скрутки изолируют полиэтиленовой гильзой.

12.12.9. В случае применения кабеля с жилами для дистанционного питания их сращивают так же, как и проволоки брони. Скрутки пропаивают припоем ПОССу-40-2 с применением канифольного флюса и изолируют полиэтиленовой гильзой.

При сращивании проволок их следует располагать таким образом, чтобы не произошло защемление оптических волокон. Если это обеспечить невозможно, две-три проволоки с обоих концов кабеля нужно удалить.

12.12.10. На центральный профилированный элемент и соединенные проволоки устанавливают, прикрепляя их нитками, обе кассеты. Предварительно оптические волокна освобождают от временного крепления и выводят через окна кассет (рис. 12.13).





Рис. 12.13. Установка кассеты

и вывод волокон через окно кассеты



12.12.11. К сварке и выкладке оптических волокон в кассетах приступают, начиная с первого (в соответствии с маркировкой) по счету в кабеле. Сварку производят в соответствии с указаниями "Паспорта на комплект для сварки". Сварка и выкладка волокон должна вплоть до герметизации муфты производиться под контролем затухания рефлектометром обратного рассеивания. Измеренные величины затухания заносят в паспорт на муфту. Норма на сварное соединение устанавливается в каждом конкретном случае отдельно, в зависимости от километрического затухания кабеля.

12.12.12. Закончив сварку и выкладку всех восьми волокон, кассеты закрывают крышками (рис. 12.14). Крышки закрепляют в двух местах двумя-тремя слоями липкой пластмассовой ленты и прикрепляют к ней паспорт на смонтированную муфту.





Рис. 12.14. Установка крышки на кассету



12.12.13. Над сростком устанавливают внутреннюю муфту и производят ее герметизацию любым действующим способом: наплавлением полиэтиленовой ленты под стеклолентой, термоусаживаемыми трубками с коэффициентом радиальной усадки 1/3 или двухслойной термоусаживаемой лентой типа "РАДЛЕН".

12.12.14. Над внутренней муфтой устанавливают внешнюю муфту. Ее стыки герметизируют так же, как и стыки внутренней муфты.

12.12.15. После монтажа внешней защитной муфты производят ее заливку гидрофобным заполнителем. Для этого в корпусе муфты возле начала конусной части ножом делают одно отверстие диаметром 10 - 12 мм. В отверстие вставляют воронку, через которую в муфту заливают нагретый до 80 - 90 °C гидрофобный заполнитель. Во время заливки муфта должна быть в наклонном (примерно на 30°) положении. По мере остывания и усадки (примерно в течение часа) заполнитель доливают в муфту.

После окончания заливки муфты отверстие герметизируют теми же способами, которые применяются при герметизации муфты.

Примечание. Муфты МКО и МКОР могут применяться при сращивании строительных длин ОК с бронепокровами, прокладываемых в кабельной канализации, коллекторах и тоннелях. В этих случаях внешняя муфта не применяется.



МОНТАЖ МУФТЫ МКОР 15/27



12.13. Монтаж муфты МКОР 15/27 производится с соблюдением технологических операций, приведенных ниже.

12.13.1. После удаления ветошью загрязнений с концов ОК на разветвляемый кабель надвигают соединенные конус, корпус и гильзы внешней и внутренней муфт. Ответвляемые кабели вводят в пальцы оголовника внешней и внутренней муфт, удаляют полиэтиленовую оболочку, укорачивают армирующие проволоки и медные жилы.

12.13.2. Устанавливают оголовник внутренней муфты над срезом полиэтиленовой оболочки кабеля. Производят герметизацию стыков ответвлений оголовника с оболочкой кабелей.

Аналогично устанавливают и герметизируют места стыков внешней муфты.

12.13.3. Стальные проволоки и медные жилы одного ответвляемого кабеля отгибают в одну сторону, а проволоки второго ответвляемого кабеля - в другую. Проволоки разветвляемого кабеля отгибают так же, как и при монтаже прямой муфты МКО.

12.13.4. Каждую проволоку разветвляемого кабеля сращивают с парой проволок ответвляемых кабелей. Соединение медных жил производят в соответствии с проектом.

12.13.5. При восстановлении центрального элемента все три элемента (разветвляемого ОК и ответвляемых) сращиваются вместе в центре муфты. Кассета для выкладки запаса оптического волокна прикрепляется к трем соединенным центральным элементам.

12.13.6. Сварку и выкладку оптических волокон производят в соответствии с указаниями, приведенными выше.

12.13.7. Закончив монтаж сростка, приступают к его герметизации. Части внутренней муфты сдвигают и устанавливают в оголовник. Производят герметизацию стыка конуса муфты с оболочкой кабеля и гильзы с оголовником.

Затем над внутренней муфтой устанавливают внешнюю. Герметизацию частей внешней муфты производят так же, как и внутренней.

12.13.8. После герметизации внешняя муфта заливается гидрофобным заполнителем.



РЕМОНТ МУФТ МКО И МКОР



12.14. В нижней и верхней части внешней муфты делают по два отверстия диаметром 15 - 17 мм. На муфту надевают металлический кожух, в котором с помощью паяльной лампы или газовой горелки создают температуру 70 - 80 °C. Под муфту устанавливают противень. Выплавление гидрофобного заполнителя из внешней муфты производят примерно в течение часа, после чего вскрывают все стыки внешней муфты. Части муфты сдвигают на кабель.

Горячим воздухом от открытого пламени производят дальнейшее расплавление гидрофобного заполнителя, пока внутренняя муфта не освободится от него полностью. Закончив эту операцию, внутреннюю муфту протирают ветошью, смоченной в бензине, вскрывают ее стыки, сдвигают части муфты к частям внешней муфты и производят ремонт.

Восстановление герметичности внутренней и внешней муфт производят наплавлением полиэтиленовой ленты под стеклолентой или двухслойной термоусаживаемой лентой типа "РАДЛЕН".



РАЗДЕЛ 13



ВКЛЮЧЕНИЕ В КАБЕЛЬНУЮ ЛИНИЮ КОНТЕЙНЕРОВ АППАРАТУРЫ ИКМ



ОБЩИЕ ПОЛОЖЕНИЯ



13.1. Система ИКМ-30-4 представляет собой 30-канальную первичную цифровую систему передачи импульсно-кодовой модуляции с временным разделением каналов, предназначенную для работы на соединительных линиях связи ГТС по симметричным кабелям типов Т и ТП с жилами диаметром 0,5; 0,64; 0,7 мм при однокабельном и двухкабельном способах организации связи.

13.2. В результате оборудования кабельной линии аппаратурой ИКМ-30-4 по двум парам жил кабеля обеспечивается работа тридцати телефонных каналов.

Максимальная длина линейного тракта: 80 км - для кабелей с диаметром жил 0,64 и 0,7 мм и 50 км - для кабелей с диаметром жил 0,5 мм.

13.3. В состав линейного тракта аппаратуры ИКМ-30-4 входят:

- оконечное станционное оборудование;

- необслуживаемые регенерационные пункты НРП-12-4;

- регенерационные участки кабельных линий.

13.4. Необслуживаемый регенерационный пункт НРП-12-4 предназначен для размещения в нем промежуточного оборудования линейного тракта, выполняющего роль восстановителя сигнала ИКМ.

13.5. Конструктивно НРП-12-4 выполнен в виде металлического контейнера цилиндрической формы с герметично закрывающейся крышкой. Размеры контейнера - 480 x 380 x 345 мм.

13.6. В состав контейнера входят: корпус, крышка, вводная муфта с двумя патрубками, патрубок с разъемом служебной связи и вентилем воздушного давления, каркас (выемная часть) с разъемами для включения регенераторов и блока контроля. Для контроля избыточного давления внутри НРП-12-4 в каркасе установлен сигнализатор пониженного давления СПД.

13.7. Допустимые минимальные и максимальные длины регенерационных участков для кабелей типа:

    - Т с диаметром жил 0,5 мм ......................... 0,38 - 1,33 км;

    - Т с диаметром жил 0,64 и 0,7 мм .................. 0,57 - 2,0 км;

    - ТП с диаметром жил 0,5 мм ........................ 0,56 - 1,94 км.

Пристанционные участки должны быть в два раза короче максимально допустимой длины.



ОРГАНИЗАЦИЯ МОНТАЖА КАБЕЛЬНОЙ ЛИНИИ,

УПЛОТНЯЕМОЙ АППАРАТУРОЙ ИКМ-30-4



13.8. Вновь строящиеся кабельные линии, предназначенные для уплотнения аппаратурой ИКМ-30-4, должны комплектоваться из однородных кабелей (одной конструкции, одного диаметра жил). Допускается комплектация кабелей по участкам регенерации.

13.9. При монтаже кабелей на регенерационных участках необходимо строго соблюдать правила монтажа сростков муфт; группы (жилы, пары, четверки) каждого повива, пучки одного конца кабеля должны соединяться с одноименными группами, повивами и пучками другого конца кабеля.

Переход из одного повива или пучка в другой не допускается.

13.10. Включение уплотняемых цепей (пар жил) в контейнер НРП-12-4 производится при условии, если электрические характеристики кабеля и герметичность оболочки кабеля соответствуют установленным нормам на низкочастотные кабельные линии ГТС.

13.11. Электрические измерения должны производиться на всех этапах строительства кабельной линии в соответствии с требованиями настоящего Руководства.

13.12. Строительство и реконструкция кабельных соединительных линий, уплотняемых аппаратурой ИКМ, осуществляется в соответствии с утвержденной проектно-сметной документацией.

В состав рабочего проекта должны входить: пояснительная записка, ведомости объема работ, ведомости потребных материалов и оборудования, смета, рабочие чертежи трасс, схемы кабельных соединительных линий с указанием расстановки контейнеров.

В состав рабочих чертежей должны входить:

- кабельный план трассы соединительных линий с указанием адресов колодцев, в которых устанавливаются контейнеры, с таблицами объемов по каждому направлению;

- конструкция линейного ввода в здание станции и раскладка кабелей от шахты до стоек станционного оборудования и кросса;

- чертежи размещения и установки контейнеров в кабельных колодцах, коллекторах или других местах;

- рабочие чертежи на устройство заземлений в местах установки контейнеров;

- схемы расшивки кабелей на вводные панели стоек оконечного оборудования ИКМ и на рамки кросса;

- схемы распайки кабелей в шахтах и местах установки контейнеров.

13.13. Оборудование НРП заказчик, как правило, должен передать подрядчику по описи заводской технической документации с составлением двухстороннего акта. При приемке оборудования НРП от заказчика или поставщика следует произвести внешний осмотр, при котором проверяется отсутствие на корпусе следов коррозии и повреждений, качество его покраски, наличие болтов, гаек и т.д.

Следует также произвести проверку герметичности контейнера, измеряя давление манометром МТИ-1218-1,6 x 0,6, подсоединенным к вентилю под крышкой "Давление". Контейнер считается герметичным, если внутреннее избыточное давление в нем не снизилось по сравнению со значением, указанном в заводском паспорте, более чем на 10 кПа (0,1 кгс/см2).

При отсутствии избыточного давления внутри контейнера или при его снижении, а также при неудовлетворительных результатах внешнего осмотра оборудование НРП не принимается.

Вторично оборудование НРП должно приниматься только при наличии протоколов повторных испытаний, подтверждающих герметичность контейнера, а также протоколов измерения сопротивления изоляции токоведущих цепей относительно друг друга и раздельно относительно корпуса НРП.

Испытания должны оформляться соответствующими протоколами. Вывозить оборудование НРП на трассу и производить его установку без наличия протоколов не разрешается.

13.14. До начала прокладки кабеля должны быть обследованы все кабельные колодцы и определены те из них, через которые кабель может быть протянут транзитом, а также в соответствии с рабочими чертежами отмечаются места установки контейнеров. В случае невозможности размещения контейнеров в запроектированном месте установку их в другом месте следует согласовать с заказчиком. При этом необходимо учитывать, что длина регенерационного участка ограничивается собственным затуханием линии (для ИКМ-30-4 не более 36 дБ и не менее 8 дБ на частоте 1024 кГц).

Перед прокладкой кабеля производят подбор строительных длин, которые распределяются по пролетам кабельной канализации так, чтобы отходы кабеля были минимальными. Необходимые запасы кабеля в местах установки НРП на выкладку по форме колодца, на электрические измерения, проверку и монтаж должны оставляться с учетом расположения кабеля и муфт (рис. 13.1).





Рис. 13.1. Схема расположения кабеля и муфт в колодце ККС-5



13.15. До начала монтажа разветвительных муфт строительные длины кабелей на регенерационных участках должны быть полностью смонтированы, измерены и испытаны на герметичность. Ответвительные и основные кабели выкладываются по форме колодцев, отрезки ответвительных кабелей должны иметь длину, достаточную для включения их в контейнер и в разветвительные муфты основных кабелей.

При уплотнении соединительной линии, состоящей из кабелей ТПП, распайка производится ответвительными кабелями ТПП с монтажом на вводных патрубках контейнеров переходной манжеты "полиэтилен-свинец" или термоусаживаемых изделий.

13.16. Отбор пар, пригодных к уплотнению, следует производить:

а) при однокабельной системе связи - по результатам измерений переходного затухания на ближнем конце на частоте 1024 кГц;

б) при двухкабельной системе связи - выбираются любые исправные пары, соответствующие установленным нормам на НЧ кабели ГТС.

Отобранные пучки пар из основного кабеля сращиваются с парами ответвительных кабелей. При этом в одном из выпаиваемых пучков должны находиться пары, идущие со стороны передающих станций (вход), а в другом - пары, идущие со стороны приемных станций (выход).

На оконечных станциях пары жил, предназначенные для уплотнения, выпаиваются в помещении ввода кабелей из основного кабеля и отдельными кабелями заводятся в оконечные устройства цеха систем передач. Остальные пары выводятся в кросс на рамки соединительных линий.

13.17. Действующие кабельные линии, подлежащие реконструкции для уплотнения аппаратурой ИКМ-30-4, должны быть герметичны, а их электрические характеристики должны соответствовать действующим нормам на соединительные линии ГТС.

Протоколы измерений, а также данные о герметичности представляются эксплуатационной организацией сети в день передачи кабельной линии для реконструкции.

Кабельные линии, не отвечающие требованиям технической эксплуатации, оснащению аппаратурой ИКМ не подлежат вплоть до доведения их до соответствующих норм эксплуатационной организацией.

13.18. При двухкабельной системе связи отбираются, как правило, группы пар, объединенные одним оконечным устройством (рамки соединительных линий, кабели 100 x 2 в шахте).

При однокабельной системе связи необходимо произвести отбор пар, измеряя переходное затухание на частоте 1024 кГц.

13.19. В местах установки НРП на кабеле монтируется разветвительная муфта, а оболочка кабеля восстанавливается разрезной муфтой.

13.20. Контейнеры НРП устанавливаются в колодцах кабельной канализации. Допускается их установка в нишах и технических подвалах зданий. В местах установки контейнеров должно быть оборудовано защитное заземление.

13.21. Опускание контейнера в колодец следует производить с помощью автокрана. Металлический трос должен крепиться к двум ручкам контейнера так, чтобы при опускании НРП в колодец обеспечивался свободный его проход через горловину колодца. Во время опускания контейнера находиться человеку в колодце запрещается.

После спуска на дно колодца контейнер должен быть установлен в соответствии с проектом, закреплен и заземлен. Подключение контейнера к контуру заземления должно осуществляться проводом АВРГ (АНРГ) 1 x 16, который соединяется горячей пайкой со штырем заземления на корпусе контейнера.

Сопротивление защитного заземления контейнера должно быть не более 10 Ом для грунтов с удельным сопротивлением до 100 Ом/м и не более 30 Ом для грунтов с удельным сопротивлением более 100 Ом/м.

13.22. Перед вскрытием контейнера необходимо снять избыточное давление, открыв вентиль на его крышке.



МОНТАЖ КОНТЕЙНЕРОВ НРП-12-4



13.23. Наиболее часто применяемой схемой включения кабелей в НРП является двухкабельный двухконтейнерный вариант (рис. 13.2), который предусматривает монтаж на каждом кабеле 100 x 2 двух разветвительных муфт с разветвлением на три направления.





Рис. 13.2. Схема распайки кабелей при

двухкабельном двухконтейнерном варианте



13.24. Если емкость уплотняемых кабелей превышает 100 x 2, то от основных кабелей делают выпайку пар в основном колодце посредством монтажа разветвительной муфты (рис. 13.3).





Рис. 13.3. Схема выпайки кабелей

100 x 2 из кабеля большей емкости



13.25. В вводные патрубки контейнеров включаются кабели 50 x 2 того же типа, что и уплотняемые. При зарядке контейнеров кабелями ТПП на последних монтируют переходную манжету "полиэтилен-свинец". Вне зависимости от количества устанавливаемых контейнеров распайка всех кабелей выполняется в полном объеме. Для включения последующих контейнеров внутри колодца выкладываются петли с таким расчетом, чтобы запаса кабеля было достаточно для монтажа последующих контейнеров.

13.26. Схема распайки кабелей при двухкабельном одноконтейнерном варианте показана на рис. 13.4.





Рис. 13.4. Схема распайки кабелей при

двухкабельном одноконтейнерном варианте



Монтаж кабелей производится с помощью двух разветвительных муфт, каждая из которых объединяет кабели 100 x 2 встречных направлений передачи. Конструкция муфт представлена на рис. 13.5. Ввод подлежащих уплотнению кабелей 100 x 2 в оборудованный колодец осуществляется так же, как и при двухкабельном двухконтейнерном варианте.





Рис. 13.5. Разветвительные муфты:

а) для кабелей ТГ - свинцовая ;

б) для кабелей ТПП - полиэтиленовая:

1 - оголовник муфты МРП2; 2 - муфта МРП6

с обрезанной конической частью



Для разделения основных кабелей по воздушному давлению на одном из них, имеющем большую емкость, устанавливаются две газонепроницаемые муфты. Газонепроницаемые муфты могут быть установлены как в основном колодце, так и в оборудованном для установки контейнеров на кабелях 100 x 2 перед вводом их в объединяющие разветвительные муфты.

Если для уплотнения в обоих направлениях используются кабели 100 x 2 одного и того же типа, то установка газонепроницаемых муфт не обязательна.

13.27. Включение пар в контейнеры выполняется в соответствии с проектом.

13.28. Оконечными устройствами для уплотняемых пар являются, как правило, панели линейных переключений ОЛП-12 или ОЛП-11, устанавливаемые на стоечных каркасах СКУ-02 в залах систем передач.

По окончании монтажа на всех ответвительных кабелях должны быть установлены нумерационные кольца с указанием типа и емкости кабеля, направления передачи, номера кабеля, номера контейнера.



Пример нумерации:



                 Кабели 100 x 2                              Кабели 50 x 2

───────────────────────────────────────────────────────────────────────────

"А" 5603 "ВХ"              "А" 5603 "ВЫХ"                   I "ВХ"

ТГ 100 x 2 x 0,7           ТГ 100 x 2 x 0,7                 ТГ 50 x 2 x 0,7

"Б" 5604 "ВХ"              "Б" 5604 "ВЫХ"                   I "ВЫХ"

ТГ 100 x 2 x 0,7           ТГ 100 x 2 x 0,7                 ТГ 50 x 2 x 0,7

                                                            II "ВХ"

                                                            ТГ 50 x 2 x 0,7

                                                            II "ВЫХ"

                                                            ТГ 50 x 2 x 0,7



СИСТЕМА ПЕРЕДАЧИ ИКМ-120-4.

МОНТАЖ КОНТЕЙНЕРОВ НРП-6



13.29. Комплекс аппаратуры вторичной системы передачи ИКМ-120-4 предназначен для эксплуатации на городских сетях связи по симметричным семи- или четырехчетверочным кабелям типа МКС по одно- или двухкабельной схеме и обеспечивает организацию ста двадцати телефонных каналов в одном линейном тракте методом импульсно-кодовой модуляции, объединяя четыре цифровых потока со скоростью передачи 2048 кбит/с в один цифровой поток со скоростью передачи 8448 кбит/с.

13.30. Расстояние между регенерационными пунктами составляет:

    - при однокабельной системе ........................... 0,5 - 2,0 км;

    - при двухкабельной системе ........................... 0,5 - 3,2 км.

Максимальная длина линейного тракта 100 км.

13.31. Промежуточное оборудование линейного тракта размещается в контейнерах НРП-6.

В состав оборудования НРП-6 входят следующие блоки:

- 12 односторонних линейных регенераторов (РЛ),

- 1 блок контроля регенераторов (КР-21).

Конструктивно контейнер НРП-6 выполнен так же, как и контейнер НРП-12.

Порядок приемки оборудования НРП-6 от заказчика и установки контейнера на кабельную линию такой же, как и для контейнера НРП-12.

13.32. Однокабельный вариант включения контейнера в кабель МКС 7 x 4 x 1,2 показан на рис. 13.6.



Маркировка и назначение цепей контейнера НРП-6



Номер пары    кабеля, бокса      (ст. А)		Маркировка цепей в патрубках и кассете      контейнера		Номер пары    кабеля, бокса      (ст. Б)		Номер   РЛ-21	Номер  линейного  тракта
		"ВХОД"	"ВЫХОД"
Передача	3	1	1	3	Прием	1	1
	4	2	2	4		2	2
	5	3	3	5		3	3
	6	4	4	6		4	4
	7	5	5	7		5	5
	8	6	6	8		6	6
Прием	9	7	7	9	Передача	7	1
	10	8	8	10		8	2
	11	9	9	11		9	3
	12	10	10	12		10	4
	13	11	11	13		11	5
	14	12	12	14		12	6
резервные пары		13	13	резервные пары
		14	14
1		ЛА А	ЛБ А	1		телеконтроль      и служ. связь
2		ЛА Б	ЛБ Б	2





Рис. 13.6. Однокабельный вариант включения НРП-6



Если проектом не предусмотрено строительство специального колодца, контейнер может быть установлен в основном колодце, который при этом должен быть оборудован защитным заземлением. Контейнер устанавливается на фундамент размером 500 x 500 мм, состоящий из двух слоев кирпича, или на железобетонную плиту таких же размеров с четырьмя вмазанными штырями диаметром 8 мм под отверстия в днище контейнера.

13.33. Включение уплотняемых пар производится монтажом двух прямых свинцовых муфт на патрубках контейнера и одной разветвительной муфты на три направления.

Сердечник кабеля разбирается по четверкам (рис. 13.7, а): центральная четверка используется для служебной связи и телеконтроля; вторая, третья и четвертая четверки - для направления передачи от станции А; пятая, шестая и седьмая четверки - для противоположного направления.





Рис. 13.7. Назначение четверок в кабеле МКС 7 x 4 x 1,2:

а) для однокабельного варианта включения;

б) для двухкабельного варианта включения;

в) рабочие пары внутри четверки



В кабеле цвет счетной четверки - красный, цвет четверки направления счета - зеленый.

Расположение рабочих пар внутри четверки показано на рис. 13.7, в. Цвет изоляции жил первой рабочей пары - красный и желтый; второй рабочей пары - зеленый и синий.

13.34. Оконечным устройством для кабеля, оснащаемого аппаратурой ИКМ-120-4, является бокс типа БМ с плинтами ПЭ-6, установленный в помещении систем передач.

13.35. Двухкабельный двухконтейнерный вариант включения контейнера показан на рис. 13.8, а, а двухкабельный одноконтейнерный вариант - на рис. 13.8, б.







Рис. 13.8. Двухкабельный вариант включения НРП-6:

а) двухконтейнерный; б) одноконтейнерный



Включение линейного кабеля в плату ОЛП при двухкабельном двухконтейнерном варианте представлено в табл. 13.1, а при двухкабельном одноконтейнерном варианте - в табл. 13.2.



Таблица 13.1





Таблица 13.2



ВКЛЮЧЕНИЕ ЛИНЕЙНОГО КАБЕЛЯ В ПЛАТУ ОЛП







13.36. Назначение четверок в кабеле МКС 7 x 4 x 1,2 для двухкабельного одно- и двухконтейнерного вариантов включения показано на рис. 13.7, б.



РАЗДЕЛ 14



ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И ИСПЫТАНИЯ

ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ МЕСТНЫХ СЕТЕЙ СВЯЗИ



ОБЩИЕ ПОЛОЖЕНИЯ



14.1. Электрические измерения и испытания (проверки) в процессе строительства линейных сооружений местных сетей связи производят с целью контроля за качеством монтажных работ (применяемых материалов, оборудования, арматуры) и оценки электрического состояния законченных строительством линейно-кабельных сооружений.

14.2. Электрические измерения и испытания (проверки) производятся постоянным и переменным током.

Постоянным током измеряют:

- электрическое сопротивление изоляции проводников (жил) и пластмассовых шланговых защитных покровов,

- электрическое сопротивление цепей (сопротивление шлейфа жил),

- разность сопротивлений жил (омическую асимметрию цепей), а также производят испытание изоляции напряжением, проверку целостности жил и экранов, правильности (полярности) включения пар в оконечные устройства и парности (отсутствия разбитости) жил.

Переменным током измеряют:

- собственное затухание цепей,

- переходное затухание между цепями на ближнем конце,

- защищенность цепей на дальнем конце, а также проверяют жилы на сообщение, контролируя емкость каждой жилы по отношению к земле.

Кроме того, измеряются:

- потенциалы (токи) в оболочке (броне) кабеля,

- сопротивление заземлений,

- режимы работы защитных устройств (катодных станций, электрических дренажей, протекторов и т.п.) (см. разделы 17 и 18).

14.3. Измерения переменным током должны производиться после измерений постоянным током и только в том случае, если параметры, измеренные постоянным током, соответствуют нормам.

14.4. Приборы, применяемые для измерения параметров линий связи, должны быть проверены в соответствии с действующим законодательством о государственной и внутриведомственной поверке средств измерений. Погрешность приборов не должна превышать величин, указанных в табл. 14.1.



Таблица 14.1



┌───────────────────────────────────────────────────────┬─────────────────┐

│            Измеряемый параметр (испытание)            │   Погрешность   │

├───────────────────────────────────────────────────────┼─────────────────┤

│Электрическое сопротивление проводников (жил)          │    +/- 0,5%     │

│постоянному току                                       │                 │

├───────────────────────────────────────────────────────┼─────────────────┤

│Омическая асимметрия цепей                             │  +/- 0,5% <1>   │

├───────────────────────────────────────────────────────┼─────────────────┤

│Электрическое сопротивление изоляции                   │  +/- 2,5% <2>   │

├───────────────────────────────────────────────────────┼─────────────────┤

│Испытание изоляции напряжением                         │    +/- 3,0%     │

├───────────────────────────────────────────────────────┼─────────────────┤

│Электрическая емкость цепи, измеренная                 │                 │

│- мостовым методом                                     │+/- 1,0% + 0,5 нФ│

│- методами непосредственной оценки                     │  +/- 3,0% <3>   │

├───────────────────────────────────────────────────────┼─────────────────┤

│Собственное затухание симметричной цепи                │   +/- 1,0 дБ    │

├───────────────────────────────────────────────────────┼─────────────────┤

│Переходное затухание, защищенность                     │   +/- 2,0 дБ    │

└───────────────────────────────────────────────────────┴─────────────────┘



<1> - погрешность относится к половине сопротивления шлейфа жил.

<2> - погрешность относится к длине рабочей части шкалы.

<3> - погрешность относится к верхнему пределу шкалы.



Измерительные приборы должны использоваться в строгом соответствии с инструкциями по эксплуатации, прилагаемыми к каждому прибору.

14.5. При измерениях переменным током необходимо устранить влияние генератора на приемник (индикатор).

При измерении симметричных цепей экраны измерительных шнуров должны быть надежно соединены с металлической оболочкой (экраном) кабеля и корпусом прибора. Корпуса измерительных приборов должны быть надежно соединены с заземлением. Проводники, используемые для соединения экранов и заземления корпусов, должны иметь сечение не менее 1 мм2 и минимально возможную длину.

14.6. При измерениях переходного затухания, защищенности, а также собственного затухания (симметричных пар) переходное затухание между цепями высокого и низкого уровней измерительного комплекта должно быть на 20 дБ выше, чем наибольшее нормируемое значение измеряемой величины.

14.7. При измерениях методом сравнения переходного затухания, защищенности и собственного затухания симметричных пар необходимо нагружать измеряемые цепи на согласованные нагрузки.



СОСТАВ И ОБЪЕМ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ



14.8. В процессе строительства электрическим измерениям и испытаниям должны подвергаться элементы линейных сооружений, приведенные в табл. 14.2.



Таблица 14.2



Элементы линейных сооружений, подвергающиеся

электрическим измерениям и испытаниям



Объект измерений	Параметры (проверки, испытания),                    измеряемые и контролируемые
	постоянным током	переменным током
1	2	3
Городские телефонные кабели
Строительная длина     кабеля под нормальным  избыточным давлением,  перед прокладкой	Электрическое сопротивление  изоляции пластмассовых       шланговых защитных покровов  между металлической оболочкой (экраном) и броней           (при ее наличии)
То же, при отсутствии  давления	То же; электрическое         сопротивление изоляции жил;  проверка целостности жил     и экранов
Строительная длина     кабеля (или ее части)  после прокладки, перед монтажом	Электрическое сопротивление  изоляции пластмассовых       шланговых защитных покровов  между металлической оболочкой (экраном) и землей (броней); проверка целостности жил и   экранов
Смонтированная секция  длиной 0,8 - 1,0 км	То же; парность жил;         электрическое сопротивление  изоляции жил
Смонтированная         кабельная линия, в т.ч. пары смонтированного   межстанционного кабеля, подлежащего оснащению  аппаратурой ИКМ, до    включения в контейнер  НРП	Электрическое сопротивление  изоляции пластмассовых       шланговых защитных покровов  между металлической оболочкой (экраном) и землей (броней); электрическое сопротивление  изоляции жил; электрическое  сопротивление шлейфа жил;    проверка жил на сообщение    путем контроля емкости каждой жилы по отношению к земле;   проверка правильности        включения пар в оконечные    устройства (кроме пар,       подлежащих включению в       контейнер НРП)	Переходное         затухание на       ближнем конце;     собственное        затухание цепей    с дополнительной   индуктивностью
Цепь смонтированного   кабеля, предназначенная для системы ИКМ после  включения в НРП        (на регенерационном    участке)	Проверка правильности        включения в оконечные        устройства	Переходное         затухание          на ближнем конце   (при однокабельной системе организации связи)
Кабели сельской связи
Однопарный кабель в    бухте перед прокладкой (погруженный в воду)	Электрическое сопротивление  изоляции между жилами и      между каждой жилой и водой;  проверка целостности жил
Строительная длина     кабеля, не подлежащего содержанию под избыточ- ным давлением, при     наличии вмятин, пережи- мов, трещин и т.п.	Электрическое сопротивление  изоляции; испытание изоляции напряжением; проверка        целостности жил              и экранов
Строительная длина     (или ее части)         после прокладки,       перед монтажом	Электрическое сопротивление  изоляции пластмассовых       шланговых защитных покровов  между металлической оболочкой (экраном) и землей (броней); электрическое сопротивление  изоляции жил; проверка       целостности жил и экранов
Смонтированный шаг,    секция высокочастотного кабеля	Электрическое сопротивление  изоляции пластмассовых       шланговых защитных покровов  между металлической оболочкой (экраном) и землей (броней); электрическое сопротивление  изоляции жил, испытание      изоляции напряжением
Зоновые ВЧ кабели
Строительные длины     симметричных ВЧ кабе-  лей, поступившие под   избыточным давлением,  соответствующим норме, перед прокладкой	Электрическое сопротивление  изоляции пластмассовых       шланговых защитных покровов  между металлической оболочкой (экраном) и броней           (при наличии брони)
То же, при отсутствии  давления	То же; электрическое         сопротивление изоляции жил
Строительные длины     кабеля после прокладки, перед монтажом	То же; испытание изоляции    напряжением; проверка        целостности жил и экранов
Смонтированные шаги,   секции	То же
Смонтированные         регенерационные участки высокочастотных        симметричных кабелей   на линиях,             предназначенных        для оснащения          аппаратурой ИКМ-120-4	То же; омическая асимметрия  и электрическое сопротивление шлейфа жил	Защищенность цепей на дальнем конце   (при двухкабельной схеме организации  связи); переходное затухание между    парами разных      четверок на ближнем конце (при         однокабельной схеме организации связи)
Воздушные линии
Воздушная линия ГТС    и СТС	Электрическое сопротивление  шлейфа проводов цепи, омичес- кая асимметрия проводов;     электрическое сопротивление  изоляции проводов



Примечания. 1. Испытание изоляции симметричных кабелей напряжением производится только в строительных длинах, проложенных в скальном грунте или в каналах кабельной канализации, занятых ранее проложенными кабелями.

В шагах, секциях, на усилительных или регенерационных участках испытание изоляции напряжением производится вне зависимости от условий прокладки кабеля.

2. Электрические измерения постоянным и переменным током низкочастотных кабелей на смонтированных линиях производятся с оконечными устройствами.

3. Электрическое сопротивление изоляции проверяется по принципу допускового контроля.

4. Испытание изоляции пупинизированных цепей напряжением не производится.

5. Переходное затухание на ближнем конце городских телефонных кабелей контролируется прослушиванием и измеряется на парах, по которым прослушивается сигнал генератора.

6. Измерение шлейфа проводов воздушной цепи производится на линиях длиной более 3 км.



Измерения и испытания должны производиться в объемах, указанных в табл. 14.3, в соответствии с требованиями "Отраслевых строительно-технологических норм на монтаж сооружений и устройств связи, радиовещания и телевидения" ОСТН-600-93 Минсвязи России.



Таблица 14.3



Объем электрических измерений и испытаний



Измеряемый и контролируемый         параметр (испытание)	Место или объем измерений, испытаний
1	2
Электрическое сопротивление     изоляции пластмассовых шланговых защитных покровов	Между металлической оболочкой (экраном) и землей (для кабеля без брони);        между металлической оболочкой (экраном) и броней; между броней и землей
Электрическое сопротивление     изоляции жил	Между каждой жилой и всеми остальными   жилами, соединенными с металлической    оболочкой (экраном)
Испытание напряжением изоляции  ВЧ кабелей	Между пучком жил и металлической        оболочкой (экраном); между каждой жилой и всеми остальными жилами, соединенными с металлической оболочкой (экраном)
Электрическое сопротивление     шлейфа жил ВЧ кабелей	Все цепи кабелей
Электрическое сопротивление     шлейфа жил городских телефонных кабелей	1% емкости оконечного устройства,       но не менее одной цепи (пары)
Омическая асимметрия жил ВЧ     кабелей	Все цепи кабелей
Переходное затухание на ближнем конце:                          а) городских телефонных кабелей б) ВЧ кабелей сельской связи    в) междугородных ВЧ кабелей	Между каждой парой и последовательно    остальными парами прослушиванием        и измерением на парах, по которым       прослушивается сигнал генератора,       на частоте 800 Гц                       В комбинациях всех взаимовлияющих пар на полутактовой частоте аппаратуры передачи без перемены мест с двух сторон участка В комбинациях всех взаимовлияющих пар   на полутактовой частоте аппаратуры      ИКМ-120-4 без перемены мест с двух      сторон участка при однокабельной схеме  организации связи
Защищенность цепей на дальнем   конце междугородных ВЧ кабелей	Во всех комбинациях влияющих и          подверженных влиянию пар без перемены их мест на полутактовой частоте аппаратуры ИКМ-120-4 с одной стороны участка при   двухкабельной схеме организации связи
Затухание цепи городских        телефонных кабелей	Пары с дополнительной индуктивностью    в диапазоне частот 0,3 - 3,4 кГц



НОРМЫ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ



14.9. При контроле электрического сопротивления изоляции кабеля и арматуры на промежуточных этапах строительства следует руководствоваться нормами этого параметра, указанными в технических условиях и стандартах на данный элемент линейно-кабельных сооружений.

14.10. Ниже приводятся нормы электрического сопротивления изоляции смонтированных ЭКУ и линий ГТС:

- электрическое сопротивление изоляции между каждой жилой и всеми остальными жилами, соединенными с металлической оболочкой (экраном) на смонтированных ЭКУ симметричных ВЧ кабелей при температуре +20 °C - не менее 10000 МОм x км;

- электрическое сопротивление изоляции между каждой жилой городских телефонных кабелей и всеми остальными жилами, соединенными с металлической оболочкой (экраном), при температуре +20 °C - не менее 1000 МОм x км;

- электрическое сопротивление изоляции пластмассового шлангового защитного покрова кабеля:

- между металлической оболочкой (экраном) и землей (для кабеля без брони), между броней и землей - не менее 5 МОм x км;

- между металлической оболочкой и броней:

для 100% участков - не менее 0,1 МОм x км;

для 50% участков - не менее 1 МОм x км;

для 10% участков - не менее 5 МОм x км.

14.11. Если при измерении электрического сопротивления изоляции между металлической оболочкой (экраном) и землей (для кабелей без брони) или между броней и землей установленная норма (5 МОм x км) не выдерживается, и в результате проверки состояния кабеля прибором ИМПИ-3 и устранения сосредоточенных повреждений довести сопротивление изоляции до нормы не представляется возможным, то допускается принимать в эксплуатацию кабели по фактически достигнутым величинам, но не менее 100 кОм x км.

14.12. Испытание изоляции кабелей должно производиться в течение двух минут напряжением постоянного тока. Значения напряжения при испытаниях ВЧ кабелей сельской связи на разных этапах строительства приведены в табл. 14.4.



Таблица 14.4



Нормы испытательного напряжения ВЧ кабелей



Тип кабелей	Место испытания	Значение испытательного          напряжения, В
		строитель- ной длины	смонтирован- ного шага   секции	ЭКУ
Зоновые ВЧ  кабели	Между пучком всех жил и        заземленной металлической      оболочкой (экраном)	2200	2000	2000
	Между каждой жилой и всеми     остальными жилами, соединенными с заземленной металлической    оболочкой (экраном)	1700	1500	1500
ВЧ кабели   сельской    связи	Между пучком всех жил и        заземленным экраном и между    каждой жилой и всеми остальными жилами, соединенными с экраном	1700	1500	1500



Ниже приводятся нормы электрического сопротивления шлейфа и омической асимметрии жил ВЧ кабелей и электрического сопротивления шлейфа жил городских телефонных кабелей (d - диаметр жилы, мм; l - ее длина, км):

- электрическое сопротивление шлейфа жил ВЧ кабелей при температуре +20 °C - не более ;

- омическая асимметрия жил ВЧ кабелей - не более ;

- электрическое сопротивление шлейфа жил городских телефонных кабелей диаметром:

0,32 мм - не более 458 Ом/км;

0,4 мм - не более 296 Ом/км;

0,5 мм - не более 192 Ом/км;

0,64 мм - не более 114 Ом/км;

0,7 мм - не более 96 Ом/км.

14.13. Значения параметров взаимного влияния цепей, измеренных на местных кабельных линиях связи, должны соответствовать нормам, приведенным в табл. 14.5.



Таблица 14.5



Нормы параметров взаимного влияния кабелей



┌───────────────────────────────────┬────────┬─────────┬──────────────────┐

│             Параметр              │Частота,│Норма дБ,│    Примечания    │

│                                   │  кГц   │не менее │                  │

├───────────────────────────────────┴────────┴─────────┴──────────────────┤

│                            Зоновые ВЧ кабели                            │

│Переходное затухание на ближнем    │  4224  │   40    │При однокабельной │

│конце между парами разных четверок,│        │         │схеме организации │

│предназначенными для оснащения     │        │         │связи             │

│аппаратурой ИКМ-120-4              │        │         │                  │

├───────────────────────────────────┼────────┼─────────┼──────────────────┤

│Защищенность на дальнем конце пар, │        │         │При двухкабельной │

│предназначенных для оснащения      │        │         │схеме организации │

│аппаратурой ИКМ-120-4:             │        │         │связи             │

│- в межчетверочной комбинации      │  4224  │   35    │                  │

│взаимовлияющих пар;                │        │         │                  │

│- во внутричетверочной комбинации  │  4224  │   27    │                  │

├───────────────────────────────────┴────────┴─────────┴──────────────────┤

│                          Кабели сельской связи                          │

│Переходное затухание на ближнем    │        │         │                  │

│конце между парами,                │        │         │                  │

│предназначенными для оснащения     │        │         │                  │

│аппаратурой:                       │        │         │                  │

│ИКМ-15                             │  512   │   64    │Длина ЭКУ не более│

│                                   │        │         │5,4 км            │

│ИКМ-30С-4, КНК-30, ИКМ-15/30       │  1024  │   69    │Длина ЭКУ не более│

│                                   │        │         │4,2 км            │

├───────────────────────────────────┴────────┴─────────┴──────────────────┤

│                       Городские телефонные кабели                       │

│Переходное затухание на ближнем    │        │         │                  │

│конце:                             │        │         │                  │

│100% пар                           │  0,8   │  65,0   │                  │

│95% пар                            │  0,8   │  69,5   │                  │

└───────────────────────────────────┴────────┴─────────┴──────────────────┘



14.14. Электрическое сопротивление шлейфа проводов воздушных линий ГТС и СТС должно отвечать требованиям действующих стандартов и технических условий на проволоку.

14.15. Омическая асимметрия проводов воздушных линий ГТС и СТС в зависимости от материала и диаметра проводов должна быть:

- для цепей с проводами из цветных металлов диаметром до 3 мм - не более 5 Ом;

- для цепей из стальных проводов диаметром 4 мм - не более 5 Ом;

- для цепей из стальных проводов диаметром до 3 мм включительно - не более 10 Ом.



ОФОРМЛЕНИЕ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ



14.16. Приемо-сдаточные измерения смонтированных кабельных линий и участков должны быть оформлены двусторонними протоколами (формы 14.1 - 14.3).

Для сравнения результатов измерения электрических параметров кабельных линий связи с нормами необходимо обработать измеренные величины для приведения их к единице длины при температуре +20 °C, либо нормы на параметры привести к конкретной длине измеряемой линии при температуре воздуха (грунта) в момент измерения.

Приведению подлежат величины:

- измеренного сопротивления изоляции между каждой жилой и остальными жилами, соединенными с землей (для кабелей с бумажной и кордельно-бумажной изоляцией жил);

- сопротивления шлейфа жил;

- затухания цепей.

14.17. Измеренные значения электрического сопротивления изоляции жил приводят к температуре +20 °C по формуле:



,



где  - электрическое сопротивление изоляции при температуре +20 °C;

 - измеренное значение электрического сопротивления изоляции при температуре t °C;

Kт.и. - поправочный коэффициент для расчета сопротивления изоляции жил, определяемый по формуле:



,



где  - температурный коэффициент сопротивления изоляции, равный для бумажной и кордельно-бумажной изоляции - 0,06 1/°C.

Значения поправочного коэффициента Kт.и. для бумажной и кордельно-бумажной изоляции приведены в табл. 14.6.



Таблица 14.6



Значения Kт.и. для бумажной и кордельно-бумажной изоляции



Температура, °C	Kт.и.
-10	0,36
-9	0,37
-8	0,37
-7	0,38
-6	0,39
-5	0,40
-4	0,41
-3	0,42
-2	0,43
-1	0,44
0	0,45
+1	0,47
+2	0,48
+3	0,50
+4	0,51
+5	0,53
+6	0,54
+7	0,56
+8	0,58
+9	0,60
+10	0,62
+11	0,65
+12	0,68
+13	0,70
+14	0,73
+15	0,77
+16	0,81
+17	0,85
+18	0,89
+19	0,94
+20	1,00
+25	1,43



Результаты измерения электрического сопротивления изоляции кабелей с полистирольной и полиэтиленовой изоляцией к температуре +20 °C не приводятся.

14.18. Измеренные значения электрического сопротивления шлейфа жил приводят к температуре +20 °C по формуле:



,



где  - электрическое сопротивление шлейфа жил при температуре +20 °C;

 - измеренное значение электрического сопротивления шлейфа жил при температуре t °C;

Kт.ш. - поправочный коэффициент для расчета сопротивления шлейфа жил, определяемый по формуле:



,



где  - температурный коэффициент сопротивления жил, равный для медных жил 0,00393 1/°C.

Значения поправочного коэффициента Kт.ш. приведены в табл. 14.7.



Таблица 14.7



Значения Kт.ш. для медных жил



Температура, °C	Kт.ш.
-10	1,136
-9	1,131
-8	1,126
-7	1,121
-6	1,116
-5	1,111
-4	1,106
-3	1,101
-2	1,096
-1	1,092
0	1,087
+1	1,082
+2	1,078
+3	1,073
+4	1,068
+5	1,064
+6	1,060
+7	1,055
+8	1,050
+9	1,046
+10	1,042
+11	1,038
+12	1,034
+13	1,029
+14	1,025
+15	1,020
+16	1,016
+17	1,012
+18	1,008
+19	1,004
+20	1,000
+25	0,980



Измеренные значения затухания цепей приводят к температуре +20 °C по формуле:



,



где  - затухание при температуре +20 °C;

 - затухание, измеренное при температуре t °C;

 - температурный коэффициент затухания, равный 0,003 1/°C.

Температура кабеля для расчета приведенных величин определяется по результатам измерения температуры:

- воздуха в колодцах на уровне 0,5 м выше его дна;

- грунта на уровне проложенного кабеля;

используются также сведения ближайшей метеостанции о температуре окружающего воздуха.



Форма 14.1



Наименование организации                         Объект ___________________

подрядчика _____________                         __________________________

                                                 Гор. _____________________



                                 ПРОТОКОЛ

           электрических измерений городского телефонного кабеля

          ______________________________________________________

                       (марка, емкость, диаметр жил)



ненужное    {Распределительного                 Распределительный

зачеркнуть  {Магистрального N _                 шкаф N ____________________

            {Межстанционного                    Сотня _____________________

                                                Длина, м __________________

Температура воздуха, °C _______                 Вычисленная норма

Тип и номер измерительного                      для данной длины

прибора _______________________                 (и температуры)

_______________________________                 Rиз ___________________ МОм

Дата " ___ " _________ 19 __ г.                 Rшл ____________________ Ом



N пар (троек)	Rиз по отношению   всех жил, соединенных     с землей, МОм			Rшл,  Ом	Собственное затухание,     дБ	Переходное    затухание на   ближнем конце		Примечание
	a	b	c			дБ	номера пар  влияющих
00
01
...
98
99



    Примечания.  1. Электрическое  сопротивление  изоляции  проверяется  по

принципу  допускового  контроля.  Запись измеренного значения  параметра  в

графах 2, 3, 4 производится, если Rиз ниже нормы.

    2. Переходное  затухание  измеряется  только  на тех парах,  по которым

прослушивается сигнал генератора.



Измерения проводил                              Проверил представитель

представитель подрядчика                        заказчика

________________ (_______)                      ________________ (_______)







Форма 14.2



Наименование организации                       Объект _____________________

подрядчика _______________                     ЭКУ ________________________

__________________________                     Кабель N ___________________



                                 ПРОТОКОЛ

                    электрических измерений постоянным

                       током симметричного ВЧ кабеля

         ________________________________________________________

                       (марка, емкость, диаметр жил)



Длина кабеля, м __________________                    Вычисленная норма

Температура грунта, °C ___________                    для данной длины

Тип и номер измерительного                            (и температуры)

прибора __________________________                    Rиз _____________ МОм

Дата " ___ " ____________ 19 __ г.                    Rшл ______________ Ом



N    чет- верок	N  пар	Жилы	Испытательное  напряжение,   В, между		Электри- ческое  сопроти- вление  изоляции жил, МОм	Электри- ческое   сопротив- ление    изоляции между    оболочкой (экраном) и землей, МОм	Элект- ричес- кое    сопро- тивле- ние    шлейфа, Ом	Омическая асиммет- рия, Ом	Приме- чание
			жилой   и   пучком	пучком и обо- лочкой (экра- ном)
I	1	a
		b
	2	a
		b
II	1	a
		b
	2	a
		b
...
VII	1	a
		b
	2	a
		b



    Примечание.  Электрическое   сопротивление  изоляции   проверяется   по

принципу  допускового  контроля.  Запись  измеренного  значения параметра в

графах 6 и 7 производится, если Rиз ниже нормы.



Измерения проводил                                  Проверил представитель

представитель подрядчика                             заказчика

______________ (_______)                            _____________ (_______)







Форма 14.3



Наименование организации                            Объект ________________

подрядчика _______________                          ЭКУ ___________________

__________________________                          Кабель N ______________



                                 ПРОТОКОЛ

             измерений характеристик взаимного влияния кабеля

            __________________________________________________

                       (марка, емкость, диаметр жил)



Длина кабеля, м ________________

Тип и номер измерительного прибора ________________

Частота, кГц __________________

Дата " ___ " __________ 19 __ г.



N  цепей	Переходное затухание на ближнем конце, дБ                              Защищенность на дальнем конце, дБ                                       (ненужное зачеркнуть)
	1	2	3	4	5	6	7	8	9	10	11	12	13	14
1	-
2		-
3			-
4				-
5					-
6						-
7							-
8								-
9									-
10										-
11											-
12												-
13													-
14														-



Измерения проводил                              Проверил представитель

представитель подрядчика                        заказчика

______________ (_______)                        _____________ (_______)



ОПРЕДЕЛЕНИЕ РАССТОЯНИЯ ДО МЕСТА ПОВРЕЖДЕНИЯ



14.19. В процессе строительства линий связи возможны следующие виды повреждений:

- понижение электрического сопротивления изоляции жил,

- обрыв жил,

- сосредоточенная омическая асимметрия цепи,

- разбитость пар,

- понижение электрической прочности изоляции жил кабелей,

- понижение электрического сопротивления изоляции шланговых защитных покровов между металлической оболочкой (экраном) и землей (броней).

14.20. Понижение электрического сопротивления изоляции

Выбор метода измерения зависит от наличия или отсутствия жил с исправной (условно исправной) изоляцией с сопротивлением изоляции (Rиз), минимального значения сопротивления изоляции поврежденной жилы (Rп), соотношения переходных сопротивлений исправной и поврежденной жил Kи = Rиз/Rп, равенства или неравенства электрических сопротивлений исправной и поврежденной жил Rа = Rб или Rа /= Rб.

В табл. 14.8 приведены методы электрических измерений для определения расстояния до места понижения электрического сопротивления изоляции и рекомендуемые приборы, реализующие эти методы. Расстояние до места повреждения определяется по формулам, приведенным в инструкции по эксплуатации приборов.



Таблица 14.8



Методы электрических измерений для определения расстояния

до места понижения электрического сопротивления изоляции



┌───────────────┬─────────────────────────┬───────────────────┬───────────┐

│   Характер    │  Рекомендуемые методы   │   Рекомендуемые   │Погрешность│

│  повреждения  │        измерений        │      приборы      │ измерений │

├───────────────┼─────────────────────────┼───────────────────┼───────────┤

│       1       │            2            │         3         │     4     │

├───────────────┴─────────────────────────┴───────────────────┴───────────┤

│                     Методы, применяемые при Kи > 400                    │

├───────────────┬─────────────────────────┬───────────────────┬───────────┤

│Rп от 10 МОм   │Дифференциальный метод   │       ПКП-4       │ +/- 1,5%  │

│до 50 МОм      ├─────────────────────────┼───────────────────┼───────────┤

│               │Дифференциально-         │       ПКП-4       │ +/- 1,5%  │

│               │компенсационный метод    │                   │           │

├───────────────┼─────────────────────────┼───────────────────┼───────────┤

│Rп <= 10 МОм   │Метод Варлея             │ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Метод Муррея             │ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Метод трех измерений     │ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               │мостом с постоянным      │                   │           │

│               │отношением плеч          │                   │           │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Метод двух измерений     │ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               │мостом с постоянным      │                   │           │

│               │отношением плеч          │                   │           │

│               │(метод Фишера)           │                   │           │

├───────────────┴─────────────────────────┴───────────────────┴───────────┤

│                 Методы, применяемые при 3 <= Kи <= 400                  │

├───────────────┬─────────────────────────┬───────────────────┬───────────┤

│Rп от 10 МОм   │Двусторонний             │       ПКП-4       │ +/- 1,5%  │

│до 50 МОм      │дифференциальный метод   │                   │           │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Двусторонний             │       ПКП-4       │ +/- 1,5%  │

│               │дифференциально-         │                   │           │

│               │компенсационный метод    │                   │           │

├───────────────┼─────────────────────────┼───────────────────┼───────────┤

│Rп <= 10 МОм   │Двусторонний метод Варлея│ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Двусторонний метод Муррея│ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Метод Купфмюллера        │ПКП-4, ПКП-5, ПКП-3│    <1>    │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Двусторонний метод Фишера│ПКП-4, ПКП-5, ПКП-3│    <1>    │

├───────────────┴─────────────────────────┴───────────────────┴───────────┤

│                Методы, применяемые при 1,3 <= Kи <= 3                   │

├───────────────┬─────────────────────────┬───────────────────┬───────────┤

│Rп <= 0,1 МОм  │Двусторонний             │   ПКП-4, ПКП-5    │ +/- 0,5%  │

│               │компенсационный метод    │                   │           │

│               │с использованием двух    │                   │           │

│               │поврежденных пар         │                   │           │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Односторонний компенсаци-│   ПКП-4, ПКП-5    │ +/- 0,5%  │

│               │онный метод с использова-│                   │           │

│               │нием одной исправной     │                   │           │

│               │и двух поврежденных пар  │                   │           │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Метод двух               │   ПКП-4, ПКП-5    │ +/- 0,5%  │

│               │односторонних измерений  │                   │           │

│               │с использованием двух    │                   │           │

│               │поврежденных пар         │                   │           │

├───────────────┼─────────────────────────┼───────────────────┼───────────┤

│Rп <= 50 Rшл   │Метод Блавье             │ПКП-4, ПКП-5, ПКП-3│ +/- 2,0%  │

│               ├─────────────────────────┼───────────────────┼───────────┤

│               │Метод двустороннего      │   ПКП-4, ПКП-5    │ +/- 1,5%  │

│               │измерения сопротивления  │                   │           │

│               │поврежденной цепи мостом │                   │           │

│               │переменного тока частоты │                   │           │

│               │10 - 25 Гц               │                   │           │

├───────────────┴─────────────────────────┴───────────────────┴───────────┤

│                  Методы, применяемые при наличии помех                  │

├───────────────┬─────────────────────────┬───────────────────┬───────────┤

│Rп <= 10 МОм   │Метод моста с переменным │       ПКП-4       │ +/- 1,0%  │

│Kи >= 400      │отношением плеч с исполь-│                   │           │

│               │зованием двух поврежден- │                   │           │

│               │ных пар и индикатора с   │                   │           │

│               │двумя входными цепями    │                   │           │

├───────────────┼─────────────────────────┼───────────────────┼───────────┤

│Rп <= 10 МОм   │Двусторонний метод моста │       ПКП-4       │ +/- 1,0%  │

│3 <= Kи <= 400 │с переменным отношением  │                   │           │

│               │плеч с использованием    │                   │           │

│               │двух поврежденных пар    │                   │           │

│               │и индикатора с двумя     │                   │           │

│               │входными цепями          │                   │           │

└───────────────┴─────────────────────────┴───────────────────┴───────────┘



<1> +/- 1,0% при Rп <= 10 МОм; +/- 0,5% при Rп <= 1,0 МОм.



Примечания. 1. Метод трех измерений мостом с постоянным отношением плеч применяется на строительных длинах, а также при Rа /= Rб.

2. Метод двух измерений мостом с постоянным отношением плеч (метод Фишера) применяется при Rа /= Rб.

3. Двусторонний метод Фишера применяется при Rа /= Rб.



14.21. Обрыв жил

Для определения расстояния до места обрыва применяют следующие методы:

- метод измерения емкости поврежденной цепи,

- метод измерения отношения емкостей исправных и поврежденных жил,

- импульсный метод.

Выбор метода измерений определяется наличием или отсутствием исправных жил и состоянием изоляции в месте повреждения.

Метод измерения емкости применяется, как правило, при обрыве всех жил.

Метод измерения отношения емкостей применяется при обрыве одной или нескольких жил, когда в наличии имеются неповрежденные жилы.

Импульсный метод применяется при обрыве жил, если сопротивление изоляции в месте повреждения значительно отличается от волнового сопротивления поврежденной цепи (Rп >= 10 МОм).

В табл. 14.9 приведены методы электрических измерений для определения расстояния до места обрыва и рекомендуемые приборы, реализующие эти методы.



Таблица 14.9



Методы электрических измерений для определения

расстояния до места обрыва жил



┌────────────┬──────────────────────────────────┬─────────────┬───────────┐

│  Характер  │  Рекомендуемые методы измерений  │Рекомендуемые│Погрешность│

│повреждения │                                  │   приборы   │ измерений │

├────────────┼──────────────────────────────────┼─────────────┼───────────┤

│     1      │                2                 │      3      │     4     │

├────────────┼──────────────────────────────────┼─────────────┼───────────┤

│Обрыв всех  │Метод измерения емкости оборванных│             │           │

│жил:        │жил:                              │             │           │

│Rп > 0,1 МОм│  а) мостом переменного тока:     │             │           │

│            │при длине менее 3 км на частоте   │ПКП-4        │ +/- 1,0%  │

│            │800 Гц;                           │             │           │

│            │при длине более 3 км на частоте   │ПКП-4        │ +/- 1,0%  │

│            │10 или 25 Гц                      │             │           │

│Rп > 10 МОм │  б) методом "заряда-разряда"     │ПКП-3, МУПС-2│ +/- 2,5%  │

│Rп > 1,0 МОм│  в) методом "вольтметра-         │ПКП-4, ПКП-5 │ +/- 2,5%  │

│            │амперметра"                       │             │           │

├────────────┼──────────────────────────────────┼─────────────┼───────────┤

│            │Метод измерения отношений емкостей│             │           │

│            │оборванной и исправной жил:       │             │           │

│Rп > 1,0 МОм│  а) мостом переменного тока:     │             │           │

│            │при длине менее 3 км на частоте   │ПКП-4        │ +/- 0,6%  │

│            │800 Гц;                           │             │           │

│            │при длине более 3 км на частоте   │ПКП-4, ПКП-5 │ +/- 0,6%  │

│            │10 или 25 Гц                      │             │           │

│Rп > 10 МОм │  б) мостом пульсирующего тока    │ПКП-3        │ +/- 0,6%  │

├────────────┼──────────────────────────────────┼─────────────┼───────────┤

│            │Импульсный метод                  │Р5-10, Р5-9, │ +/- 2,0%  │

│            │                                  │Р5-5         │           │

└────────────┴──────────────────────────────────┴─────────────┴───────────┘



14.22. Сосредоточенная омическая асимметрия

Для определения расстояния до места сосредоточенной омической асимметрии (Rа) применяется метод моста короткого замыкания с использованием весьма низкой частоты, реализованный в приборе ПКП-4.

Погрешность измерения +/- 5% при Rа < 5 Ом и +/- 3% - при Rа >= 5 Ом.

14.23. Разбитость пар

При монтаже кабелей связи возможны ошибки в соединении жил, заключающиеся в том, что какая-либо жила одной пары соединяется с жилой другой пары. Такие пары называются разбитыми. Расстояние до места разбитости пар определяется импульсным методом и методом моста переменного тока.

Импульсный метод дает возможность определять места одной или нескольких разбитостей пар. При этом методе в одну из разбитых пар с выхода прибора подается зондирующий импульс. Импульс, распространяясь по линии, доходит до места разбитости, которое характеризуется резким увеличением электромагнитной связи между парами. В результате этого импульс переходит из первой пары во вторую, которая подключена ко входу прибора, и возвращается к началу линии. На экране ЭЛТ появляется отраженный импульс (выброс), соответствующий резкому уменьшению переходного затухания в месте разбитости. Если в кабеле имеется несколько мест разбитости, то на экране ЭЛТ будут видны импульсы, соответствующие местам разбитости пар. При определении мест разбитости пар импульсным методом применяются приборы типа Р6.

Метод моста переменного тока применяется, если жилы перепутаны в одной или двух муфтах. Измерение производится на частоте 10 или 25 Гц (при длине участка более 3 км) и 800 Гц (при длине участка менее 3 км). При определении мест разбитости пар методом моста переменного тока применяются приборы ПКП-4 и ПКП-5. Погрешность определения расстояния +/- 1,5% от длины линии.

14.24. Понижение электрической прочности изоляции

Для определения расстояния до места повреждения применяются высоковольтные мосты постоянного тока. Уравновешивание моста производится в моменты пробоя изоляции.

Высоковольтные мосты бывают с непосредственным отсчетом расстояния по показателям моста (Р41270 с источником напряжения П4110) и с отсчетом по показаниям моста коэффициента пропорциональности, по которому рассчитывается расстояние (ВВМ-77, входящий в комплект КОП).

Определение места снижения электрической прочности изоляции (места пробоя изоляции) производится на трассе кабеля. Основными методами отыскания места пробоя являются индукционный и акустический.

Индукционный метод основан на прослеживании вдоль трассы кабеля изменения напряженности магнитного поля тока, протекающего по кабелю. В месте пробоя происходит резкое изменение напряженности магнитного поля. Определение места пробоя изоляции индукционным методом производится комплектом КОП, в состав которого, кроме высоковольтного моста ВВМ-77, входят усилитель универсальный оконечный УУО и набор индукционных датчиков (щупов):

ЩАВ - щуп активный выносной - применяется при определении мест пробоя с поверхности грунта;

ЩАБ - щуп активный болотный - применяется при определении мест пробоя в кабелях, проложенных в болотах;

ЩАН - щуп активный накладной - применяется для уточнения места пробоя на открытых кабелях (путем наложения щупа на кабель).

Акустический метод определения места пробоя основан на прослеживании вдоль трассы изменения интенсивности акустического сигнала, возникающего при пробое изоляции. Определение места пробоя акустическим методом производится с помощью прибора ИМП-2 с поверхности грунта. Для этого в поврежденные жилы необходимо включить источник высокого напряжения, и установить такое напряжение чтобы происходили периодические пробои изоляции. В месте пробоя сигнал, воспринимаемый акустическим датчиком прибора ИМП-2, будет максимальным.

14.25. Понижение электрического сопротивления изоляции шланговых защитных покровов между металлической оболочкой (экраном) и землей (броней)

Расстояние до места повреждения определяется мостом постоянного тока. В качестве вспомогательного провода используется исправная жила или исправная оболочка другого кабеля. Метод дает приемлемые результаты в случае наличия только одного повреждения или наличия преобладающего повреждения. Если повреждение изоляции металлических оболочек носит массовый характер, измерение расстояния до места повреждения не производят.

Определение мест понижения сопротивления изоляции металлических оболочек (экранов) кабелей с наружными шланговыми защитными покровами относительно земли производится методом градиента потенциалов. На бронированных кабелях без внешних шланговых защитных покровов этот метод не применяется. Метод реализуется в приборах ИМПИ-2 и ИМПИ-3 и основан на прослеживании вдоль трассы изменения напряженности электрического поля, обусловленного токами утечки; при этом в месте повреждения наблюдается увеличение напряженности.



РАЗДЕЛ 15



ИЗМЕРЕНИЯ И ИСПЫТАНИЯ ОПТИЧЕСКИХ КАБЕЛЕЙ

МЕСТНЫХ СЕТЕЙ СВЯЗИ



ОБЩИЕ ПОЛОЖЕНИЯ



15.1. Основными параметрами распространения излучения в оптическом волокне (ОВ) являются показатели затухания и широкополосности.

15.2. Ослабление (затухание) излучения в ОВ обусловлено, главным образом, поглощением и рассеянием энергии. Поглощение световых квантов происходит из-за наличия примесей (ионов металлов) в массе диэлектрика, а также в результате собственного поглощения.

Рассеяние энергии, вызванное флуктуацией показателя преломления, называется рэлеевским. Кроме того, рассеяние вызывается нарушением геометрии волокна, изгибами, соединениями, скручиваниями, вносимыми при прокладке оптических кабелей.

15.3. Кроме затухания светового сигнала в ОВ расстояние между регенераторами ЦСП определяется также искажением передаваемых сигналов в виде уширения импульсов, что называется дисперсией. Модовая дисперсия возникает из-за различия времени задержки распространяющихся по ОВ мод, являющихся составляющими вводимого в ОВ излучения.

15.4. В соответствии с требованиями ТУ 16-705.296-86 величина коэффициента затухания на длине волны 0,85 мкм должна быть не более 3 дБ/км для кабелей марок: ОН-50-1-3-1, ОН-50-1-3-2, ОК-50-2-3-4, ОК-50-2-3-8, ОК-50-3-3-4, ОК-50-3-3-8 и не более 5 дБ/км для кабелей марок: ОН-50-1-5-1, ОН-50-1-5-2, ОК-50-2-5-4, ОК-50-2-5-8, ОК-50-3-5-4, ОК-50-3-5-8.

Коэффициент широкополосности ОВ в кабеле на длине волны 0,85 мкм должен быть не менее 250 МГц x км для кабелей с затуханием 5 дБ/км и не менее 500 МГц x км для кабелей с затуханием до 3 дБ/км.

По ТУ 16.к71-084-90 коэффициент затухания на длине волны 1,3 мкм должен быть не более 0,7 дБ/км или 1 дБ/км для разных марок кабеля с градиентным ОВ и не более 1 дБ/км для кабелей с одномодовым ОВ;

коэффициент широкополосности градиентного ОВ в кабеле на длине волны 1,3 мкм должен быть 1000 МГц x км;

дисперсия сигнала одномодового ОВ в кабеле должна быть не более 3,5 пс/нм x км.

15.5. По результатам заводских испытаний значения указанных в п. 15.4 параметров вносятся в протокол для каждого барабана с кабелем.

15.6. Измерение затухания волокна и стыка волокон может производиться методом измерения распределения потерь по длине (методом обратного рассеяния) и методом обрыва в соответствии с ГОСТ 26814-86 "Кабели оптические. Методы измерения параметров".



ИЗМЕРЕНИЕ ЗАТУХАНИЯ МЕТОДОМ ОБРЫВА



15.7. Метод обрыва применяется для измерения затухания ОВ, не армированных оптическими соединителями.

15.8. Метод обрыва состоит в сравнении мощности оптического излучения на выходе ОВ со значением мощности на входе за счет обрыва в начале измеряемого ОВ.

При этом измеряемое затухание определяется по формуле:



, дБ,



где A - затухание ОВ, дБ;

 и  - значения уровня мощности на входе и выходе волокна соответственно, в единицах мощности.

Коэффициент затухания измеряемого оптического кабеля определяется по формуле:



, дБ/км,



где  - длина короткого отрезка волокна в начале измеряемого ОВ, км;

 - длина всего ОВ, км.

Измерение затухания методом обрыва производят по схеме, изображенной на рис. 15.1.





Рис. 15.1. Схема измерения затухания методом обрыва:

1 - источник оптического излучения с фиксированной

длиной волны; 2 - смеситель мод, который исключает

зависимость коэффициента затухания от внешних

условий возбуждения; 3 - юстировочное устройство;

4 - измеряемое оптическое волокно; 5 - приемник

излучения; X - точка обрыва оптического волокна



15.9. Торцевые поверхности оптических волокон измеряемого кабеля должны быть перпендикулярны оси волокон и не иметь сколов и повреждений, что определяется с помощью микроскопа с кратностью увеличения не менее 20.

15.10. Юстировочное устройство должно обеспечивать юстировку входного конца волокна в трех взаимно перпендикулярных плоскостях для осуществления оптимального ввода энергии в волокно и жесткую фиксацию волокна.

15.11. Для осуществления равномерного распределения мод может быть использован длинный световод, спиральный фильтр мод, который образуется из нескольких витков ОВ, намотанного на цилиндр небольшого диаметра. В практике измерений может быть использован также нормализатор из комплекта КОМС (изготовитель - ССКТБ) или несколько сваренных друг с другом отрезков ступенчатого и градиентного ОВ с длиной каждого отрезка около 1 м.

15.12. Основные характеристики приборов, которые могут применяться при измерении затухания ОВ методом обрыва, приведены в табл. 15.1.



Таблица 15.1



┌────────────────────┬─────────────┬──────────────────────────────────────┐

│Наименование прибора│Марка прибора│       Основные характеристики        │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│         1          │      2      │                  3                   │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│Измеритель затухания│ИФ-193-2     │Измерение оптических потерь на длине  │

│                    │             │волны 0,85 мкм                        │

│                    │             │Динамический диапазон: 0 - 70 дБм     │

│                    │             │Погрешность измерения затухания       │

│                    │             │в поддиапазонах:                      │

│                    │             │от 0 до 10 дБм - +/- 0,2 дБ;          │

│                    │             │от 10 до 30 дБм - +/- 0,4 дБ;         │

│                    │             │от 30 до 50 дБм - +/- 2,0 дБ;         │

│                    │             │от 50 до 70 дБм - +/- 4,0 дБ          │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│Ваттметр поглощаемой│ОМЗ-65       │Диапазон длин волн измеряемых         │

│мощности оптический │             │мощностей: 0,8 - 1,0 мкм              │

│                    │             │                       -9     -2      │

│                    │             │Измеряемая мощность: 10   - 10   Вт   │

│                    │             │Погрешность - 15%                     │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│Генератор оптических│ОГ5-87       │Рабочая длина волны: 0,85 и 1,3 мкм   │

│и электрических     │             │Мощность излучения: 0,1 - 1,0 мВт     │

│импульсов           │             │Частота импульсов: 10 кГц - 50 Мгц    │

│                    │             │                         -5     -3    │

│                    │             │Длительность импульса: 10   - 10   с  │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│Измеритель затухания│ОД1-20       │Длина волны: 0,85 мкм (для градиентных│

│оптический          │             │ОВ) и 1,3 мкм (для градиентных        │

│                    │             │и одномодовых ОВ)                     │

│                    │             │Средняя мощность излучения оптического│

│                    │             │сигнала, модулированного 270 Гц,      │

│                    │             │не менее 150 мкВт                     │

│                    │             │Диапазон измерения:  +1 - -60 дБм     │

│                    │             │Питание прибора: 13,5 +/- 1,5 В       │

│                    │             │постоянного тока от встроенного       │

│                    │             │или внешнего источника                │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│Оптический тестер   │ОМКЗ-76      │Длина волны: 0,85 и 1,3 мкм           │

│                    │             │Мощность непрерывного                 │

│                    │             │немодулированного излучения на волне  │

│                    │             │длиной 0,85 мкм: 10 и 300 мкВт;       │

│                    │             │на волне длиной 1,3 мкм: 1 и 100 мкВт │

│                    │             │Частота модуляции оптического         │

│                    │             │излучения: 270 Гц                     │

│                    │             │Диапазоны измерения на волне длиной   │

│                    │             │            -8     -3                 │

│                    │             │0,85 мкм: 10   - 10   Вт              │

│                    │             │(-50 - 0 дБ);                         │

│                    │             │на волне длиной 1,3 мкм:              │

│                    │             │  -7     -3                           │

│                    │             │10   - 10   Вт (-40 - 0 дБ)           │

│                    │             │Погрешность - до 20%                  │

├────────────────────┼─────────────┼──────────────────────────────────────┤

│Ваттметр поглощаемой│ОМЗ-99,      │Рабочие длины волн: 0,6 - 1,7 мкм     │

│мощности            │выпуск       │                      -9     -2       │

│                    │с 1991 г.    │Диапазон измерений: 10   - 10   Вт    │

│                    │             │(-60 - +10 дБм)                       │

│                    │             │Погрешность измерений:                │

│                    │             │+/- 10 + 0,1 (Pпр/Pшк - 1)%,          │

│                    │             │где Pпр и Pшк - показания прибора     │

│                    │             │и предельное значение шкалы           │

│                    │             │Питание: батарея 5,0 В или от сети    │

│                    │             │220 В, 50 Гц                          │

│                    │             │Подключение к ОВ через разъемы        │

│                    │             │или адаптером                         │

└────────────────────┴─────────────┴──────────────────────────────────────┘



МЕТОД ОБРАТНОГО РАССЕЯНИЯ



15.13. Метод пригоден для определения распределения оптических потерь по длине волокна, затухания волокна, неоднородностей (обрыв, место сварки и т.д.), значения потерь на неоднородностях, а также длины волокна и расстояния до мест обрыва.

15.14. Схема измерения затухания методом обратного рассеяния с помощью рефлектометра показана на рис. 15.2, а, а график распределения уровня мощности обратного рассеяния - на рис. 15.2, б.





Рис. 15.2. Измерение затухания методом обратного рассеяния:

а) схема измерения; б) рефлектограмма

1 - рефлектометр; 2 - отрезки кабеля строительной

длины; 3 - место соединения строительных длин;

4 - точка соединения кабеля с прибором;

5 - точка соединения строительных длин;

6 - место неоднородности; 7 - конец кабеля



15.15. Следует учитывать, что рефлектометры, в зависимости от их динамического диапазона, позволяют проводить измерения в линии с затуханием не более 15 - 20 дБ, в связи с чем может возникнуть необходимость в проведении работ по сращиванию строительных длин и измерениям с разбивкой линии ВОЛС на участки.

Основные характеристики применяемых рефлектометров приведены в табл. 15.2.



Таблица 15.2



┌────────────┬────────────────────────────────────────────────────────────┐

│  Марка     │                Наименование характеристики                 │

│ прибора    ├─────────┬───────────┬───────────┬─────────────┬────────────┤

│            │  длина  │ диапазон  │максимально│ погрешность │   питание  │

│            │ волны,  │ измерения │измеряемое │ при оценке  │            │

│            │   мкм   │расстояния,│затухание, │  затухания, │            │

│            │         │    км     │    дБ     │      дБ     │            │

├────────────┼─────────┼───────────┼───────────┼─────────────┼────────────┤

│Горизонт-П  │  0,85   │  0 - 40   │    12     │0,1A +/- 0,25│    220 В   │

│            │   1,3   │           │     7     │(A - измерен-│    50 Гц   │

│            │         │           │           │ная величина)│            │

├────────────┼─────────┼───────────┼───────────┼─────────────┼────────────┤

│Горизонталь:│         │           │           │             │    220 В   │

│ОР5-18      │  0,85   │           │    23     │             │  50 Гц или │

│ОР5-19      │   1,3   │  до 100   │    20     │             │  12 - 15 В │

│ОР5-20      │   1,3   │           │    18     │             │ постоянного│

│ОР5-21      │  1,55   │           │    13     │             │    тока    │

├────────────┼─────────┼───────────┼───────────┼─────────────┼────────────┤

│MW98A       │         │           │           │             │            │

│блок        │         │    18     │           │             │    220 В   │

│MH913B      │  0,85   │    36     │   22,5    │             │    50 Гц   │

│MH914B      │   1,3   │    72     │   20,0    │             │            │

├────────────┼─────────┼───────────┼───────────┼─────────────┼────────────┤

│MW910       │         │18, 36, 72,│           │             │  100, 115, │

│блок        │         │    144    │           │             │  120, 200, │

│MHA/A1,     │         │           │           │             │ 220, 240 В │

│963         │  0,85   │           │    23     │             │ переменного│

│937         │   1,3   │           │    22     │             │    тока    │

│            │         │           │           │             │  частотой  │

│938         │   1,3   │           │    20     │             │  50/60 Гц  │

│939         │  1,55   │           │    18     │             │  12, 24 В  │

│955         │1,31/1,55│           │   18/16   │             │ постоянного│

│MHC/C1,     │         │           │           │             │    тока    │

│938         │  1,31   │           │    30     │             │            │

│939         │  1,55   │           │    27     │             │            │

│955         │1,31/1,55│           │   28/25   │             │            │

└────────────┴─────────┴───────────┴───────────┴─────────────┴────────────┘



Примечания. 1. Характеристики, не указанные в табл. 15.2, не приведены изготовителем.

2. Приборы MW98A, MW910 - производства Японии.

3. Для измерения волокон с градиентным профилем показателя преломления используются приборы: Горизонт, ОР5-18, ОР5-19, MW98A, MW910 с блоками MHA/A1, 963, 937.

4. Для измерения одномодовых волокон используются приборы: ОР5-20, ОР5-21, MW910 с остальными блоками.



ВХОДНОЙ КОНТРОЛЬ ОПТИЧЕСКОГО КАБЕЛЯ НА КАБЕЛЬНОЙ ПЛОЩАДКЕ



15.16. Все барабаны с оптическим кабелем, поступившие на кабельную площадку, должны быть подвергнуты внешнему осмотру и проверке наличия заводских паспортов.

При отсутствии заводского паспорта необходимо его запросить у завода-изготовителя.

15.17. Измерение затухания необходимо производить в полном объеме проверяемой партии оптического кабеля при отсутствии повреждений, выявленных при внешнем осмотре.

15.18. Если нижний конец кабеля короток для измерений (менее 1,5 м), кабель следует перемотать для обеспечения необходимой длины нижнего конца.

15.19. Если при внешнем осмотре выявлены серьезные повреждения барабана и кабеля, которые могут отрицательно повлиять на качество прокладки кабеля и ухудшить его параметры, то измерения не производятся. При этом заказчик и подрядчик должны совместно решить вопрос о предъявлении рекламации на дефектную строительную длину.

15.20. Перед измерениями оптический кабель нужно выдержать в сухом отапливаемом помещении не менее 3 - 4 ч. Для проведения измерений помещение должно быть хорошо освещено.

15.21. Измерения методом обрыва рекомендуется производить в следующей последовательности:

а) оба конца кабеля освободить от защитных оболочек: верхний - на расстоянии не менее 1 м, нижний - на расстоянии не менее 0,5 м;

б) концы каждого ОВ освободить на длине 10 - 50 мм от защитного покрытия, сколоть волокно;

в) после скола проверить торцы ОВ, которые должны быть ровными и перпендикулярными оси волокна;

г) выходной конец ОВ подключить к приемнику излучения с помощью адаптера;

д) закрепить входной конец ОВ в юстировочном устройстве, произвести его юстировку визуально и по максимуму сигнала на выходе приемника излучения, после чего положение входного конца ОВ зафиксировать;

е) измерить выходную мощность на конце ОВ не менее трех раз, при этом делать новые сколы на длине 0,5 - 3,0 см.

Результаты измерений могут отличаться не более, чем на 0,1 дБ. Рассчитать среднее значение выходной мощности ;

ж) не изменяя положения ОВ в юстировочном устройстве, обломать измеряемое волокно кабеля на расстоянии 1 +/- 0,2 м от входного торца и произвести измерения входной мощности аналогично указанному в п. 15.21, е.

Рассчитать среднее значение входной мощности ;

з) рассчитать коэффициент затухания измеряемого ОВ по формуле, приведенной в п. 15.8. Полученные результаты измерений должны быть не больше предельных значений на данную марку оптического кабеля. В случаях получения больших значений решение по использованию отбракованных барабанов принимает заказчик;

и) по результатам измерений входного контроля составляется протокол по форме 15.1 или 15.2.



Форма 15.1



                        Протокол входного контроля



               Марка оптического кабеля ___________________



N бара- банов	Длина кабеля,    м	N ОВ	Мощность   излучения		Результаты   расчета		Дата  проверки	Заключение      о пригодности         кабеля
			Pвых	Pвх	A, дБ	альфа, дБ/км



    Примечание. Затухание ОВ определяется по формуле:



                            A = 10 lg(Pвх/Pвых).



    Проверку производил ______________

    "___" __________ 19__ г.







Форма 15.2



                        Протокол входного контроля



               Марка оптического кабеля ___________________



N бара- банов	Длина кабеля,    м	N ОВ	Мощность   излучения		Результаты   расчета		Дата  проверки	Заключение    о пригодности       кабеля
			Aвых,   дБ	Aвх,  дБ	A, дБ	альфа, дБ/км



    Примечание.  Затухание  ОВ  определяется  по  формуле:  A = Aвх - Aвых.

Коэффициент затухания ОВ определяется по формуле: .



Проверку производил ______________

"___" __________ 19__ г.



ИЗМЕРЕНИЕ ЗАТУХАНИЯ ВОЛОКОН

ОПТИЧЕСКОГО КАБЕЛЯ В ПРОЦЕССЕ МОНТАЖА



15.22. В процессе монтажа оптического кабеля необходимо проводить измерения затухания стыков ОВ рефлектометром по методу обратного рассеяния (основной) или методом обрыва (при отсутствии рефлектометра).

15.23. При измерении затухания стыков методом обратного рассеяния предварительно нужно освободить концы кабеля от защитных покрытий на расстоянии не менее, чем 300 мм, затем на расстоянии 10 - 50 мм освободить ОВ от защитных покрытий. Торцы волокна обработать так, чтобы они имели ровный и перпендикулярный оси волокна скол. Измеряемое волокно подключить к прибору с помощью юстировочного устройства, при этом произвести юстировку по максимуму обратнорассеянного сигнала. Измерения затухания стыков, а также поиск мест повреждений ОВ произвести в соответствии с техническим описанием приборов. Величина затухания мест сварок определяется как среднеалгебраическое значение двух измерений - в направлении А-Б и Б-А - и не должна превышать 0,5 дБ.

Если затухание стыка превышает указанную величину, стык следует переделать, и повторить измерения. Если затухание стыка осталось прежним, но не более 0,8 дБ, то сварное соединение может быть оставлено, но скомпенсировано на следующих стыках для получения среднего значения затухания стыков каждого ОВ смонтированной линии не более 0,5 дБ.

В случае превышения указанных норм необходимо вызвать представителя заказчика для совместного принятия решения. Измеренные затухания стыков ОВ следует занести в паспорт на смонтированную муфту по форме 15.3.



Форма 15.3



            Паспорт на смонтированную муфту оптического кабеля



муфта N __________ АТС N __________ АТС N ___________ N кабеля ____________

марка кабеля ______________________________________ N колодца _____________

строительные длины ________________________________________________________

монтаж производил _________________________________________________________

                              (Ф.И.О., наименование организации)

" ___ " _______________ 19 __ г.



                            Сведения о ремонте ____________________________

                                               ____________________________

                                               ____________________________

                                               (Ф.И.О. произведшего ремонт)

                                               " __ " ____________ 19 __ г.



                         Обратная сторона паспорта



           АТС N ________________________________________ АТС N

                          (указываются номера ОВ)



N ОВ	1	2	3	4	5	6	7	8
Затухание, дБ



15.24. При измерении затухания стыков методом обрыва нужно измерять последовательно затухание двух строительных длин (или участков) по схеме, представленной на рис. 15.1, но при этом используются два комплекта приборов.

15.25. Учитывая возможную погрешность измерения одной и той же мощности двумя приемниками, следует предварительно определить поправку по формуле:



,



где  - показания первого прибора,

 - показания второго прибора.

Километрическое затухание рассчитывается с учетом поправки:



, дБ/км.



15.26. Коэффициент затухания должен соответствовать значениям, полученным при входном контроле. В случае превышения коэффициента затухания относительно допустимого решение принимается заказчиком.

15.27. После сварки ОВ следует измерить затухание в двух длинах. При этом затухание двух длин, измеренное после их соединения, не должно превышать сумму измеренных значений затухания длин до сварки ОВ на величину более 0,5 дБ или 0,8 дБ (см. п. 15.23).

15.28. При использовании трех комплектов приборов предварительно следует определить затухание в соединяемых оптических кабелях, а затем измерить общее затухание после сварки.

Предварительно необходимо определить погрешность за счет использования трех излучателей и приемников, и учитывать ее при расчетах затухания.



ИЗМЕРЕНИЯ ЗАТУХАНИЯ СМОНТИРОВАННЫХ РЕГЕНЕРАЦИОННЫХ УЧАСТКОВ



15.29. На смонтированных регенерационных участках после монтажа станционных шнуров (ШСС) СОК необходимо произвести измерения затухания ОВ кабеля, которые заносятся в паспорт по форме 15.4.



Форма 15.4



                     Паспорт регенерационного участка



Регенерационный участок _____________________

Общая длина участка _________________________



┌──────┬───────────────────────────────────────────────────────────────────┐

│ N ОВ │                       Направление измерения                       │

│      ├─────────────────────────────┬─────────────────────────────────────┤

│      │       Направление А-Б       │           Направление Б-А           │

│      ├──────────────────┬──────────┼──────────────────┬──────────────────┤

│      │Мощность излучения│Результаты│Мощность излучения│Результаты расчета│

│      │                  │ расчета  │                  │                  │

│      ├────────┬─────────┼──────────┼─────────┬────────┼──────────────────┤

│      │  Pвых  │  Pвх    │  A, дБ   │  Pвых   │  Pвх   │      A, дБ       │

├──────┼────────┼─────────┼──────────┼─────────┼────────┼──────────────────┤

│  1   │        │         │          │         │        │                  │

│  2   │        │         │          │         │        │                  │

│  3   │        │         │          │         │        │                  │

│  4   │        │         │          │         │        │                  │

│  5   │        │         │          │         │        │                  │

│  6   │        │         │          │         │        │                  │

└──────┴────────┴─────────┴──────────┴─────────┴────────┴──────────────────┘



    Заключение _____________________________________

    Измерительные приборы __________________________

    Измерения проводили ____________________________

    "___" ______________ 19___ г.



Измерения затухания следует проводить в обоих направлениях передачи.

Результаты измерений ОВ всего участка должны соответствовать предельным значениям затухания длин и стыков в процессе строительства, указанным в пп. 15.25 и 15.26, а также станционных шнуров, значение затуханий которых не должно превышать 3 дБ на каждом конце участка.



РАЗДЕЛ 16



ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ КАБЕЛЕЙ И ПОСТАНОВКА

ИХ ПОД ПОСТОЯННОЕ ИЗБЫТОЧНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ



ОБЩИЕ ПОЛОЖЕНИЯ



16.1. Строительные длины кабелей ГТС емкостью от 100 пар и более, высокочастотных и низкочастотных симметричных кабелей с металлическими и полиэтиленовыми оболочками, находящиеся на барабанах и после их прокладки, а также смонтированные секции, кабельные линии, усилительные (регенерационные) участки должны содержаться под избыточным воздушным давлением.

16.2. Для проверки герметичности оболочки кабеля, муфт и контейнеров и постановки кабельных линий в процессе монтажа под избыточное давление применяются:

- компрессорные установки КМ-77-2М, полевые нагнетательно-осушительные установки ПНОУ-3, баллоны высокого давления для сжатого воздуха или азота емкостью 40, 12 и 5 л на рабочее давление 15 МПа (150 кгс/см2) с редуктором и осушительным устройством, установки для ручной накачки кабеля КЛ-67М - для осушки и нагнетания воздуха;

- манометры показывающие - для контрольных измерений при оценке герметичности кабеля, контейнеров и элементов оборудования;

- манометры образцовые - для проверки исправности показывающих манометров;

- регенерационные установки - для восстановления осушающих свойств силикагеля;

- устройства переносные подкачивающие УПП - для определения повреждения оболочки кабеля;

- ультразвуковые течеискатели УЗТИ - для определения мест негерметичности на открытых участках кабеля;

- галоидные (галогенные) течеискатели БГТИ-7 (БГТИ-5) - для определения индикаторного газа хладона при проведении работ по отысканию мест негерметичности оболочки кабеля;

- полевые установки для ввода индикаторного газа и воздуха в кабель ПУВИГ - для подачи в кабель под давлением индикаторного газа хладона или воздуха;

- зарядные углекислотные станции ЗС - для переливания жидкого индикаторного газа (хладона) из транспортных баллонов в баллоны емкостью 5 л.

16.3. Для содержания кабелей ГТС и симметричных кабелей под постоянным избыточным давлением применяются: компрессорно-сигнальные установки КСУ-2М, установки осушительные нагнетательные для кабелей ОНУК, стационарные компрессорные установки.

16.4. Герметичная концевая заделка кабелей осуществляется:

- на кабелях типа ТГ, ТСШп, ТПСШп - с помощью свинцовых муфт типа МГ,

- на кабелях типа ТПП - с помощью полиэтиленовых газонепроницаемых муфт,

- на кабелях типа МКС - с помощью газонепроницаемых муфт типов ГМС и ГМСИ.

16.5. В процессе строительства линий связи проверке на герметичность должны подвергаться:

- кабели на барабанах в складских пунктах, строительные длины кабеля до и после прокладки и непосредственно перед сращиванием, длины кабелей после затягивания в каналы кабельной канализации, смонтированные участки кабеля в канализации протяженностью до 0,5 км, смонтированные шаги (секции), усилительные (регенерационные) участки, межстанционные и магистральные кабели местной сети емкостью 100 пар и более;

- газонепроницаемые муфты перед монтажом;

- соединительные, разветвительные, газонепроницаемые и другие муфты после их монтажа;

- пупиновские ящики и удлинители на складском пункте, до и после монтажа;

- контейнеры для систем передачи до и после монтажа;

- установки для содержания кабелей под постоянным воздушным давлением;

- воздуховоды после монтажа.

Если непосредственно после окончания монтажа кабельной линии, усилительного (регенерационного) участка кабель не может быть вмонтирован в оконечные кабельные устройства, то проверка герметичности кабеля должна производиться без оконечных устройств.

16.6. Подачу воздуха и измерение избыточного давления в кабелях с металлической оболочкой следует производить через припаянный вентиль. Для припайки вентиля в металлической оболочке кабеля делается отверстие диаметром 8 мм. Нижнюю часть вентиля залуживают и тщательно припаивают к металлической оболочке. При пайке из вентиля необходимо вынуть золотник, так как резиновая прокладка на нем при нагревании может повредиться. Используются вентили типа ЛК с необрезным корпусом. На кабелях с полиэтиленовой оболочкой устанавливаются полиэтиленовые патрубки.

16.7. При подаче воздуха в кабель переносные осушительные устройства должны располагаться вертикально. Давление воздуха, подаваемого в кабель, и его влажность следует контролировать в течение всего времени нагнетания.

16.8. Воздух, нагнетаемый в кабель через осушительное устройство, не должен содержать более 2,6 г влаги на 1 м3 (относительная влажность - 15% при температуре +20 °C). Влажность воздуха контролируется индикатором влажности.

16.9. При проверке герметичности оболочки кабеля необходимо проконтролировать герметичность заделки концов кабеля.

16.10. Временное подключение манометра к вентилю при измерении избыточного давления осуществляется с помощью резинового шланга, на одном конце которого постоянно закреплен на штуцере манометр, а на другом - устройство для подключения к вентилю для нагнетания воздуха.

Повторные измерения давления при проверке герметичности следует производить одним и тем же манометром.

16.11. Герметичность кабеля и установок определяется путем сравнения показаний манометра в начале испытаний и по истечении контрольного срока. При проверке местным (кратковременным) давлением признаком герметичности является отсутствие воздушных пузырей на испытуемой поверхности, покрытой мыльным раствором или залитой слоем воды.

16.12. Герметичность кабеля оценивается после выравнивания давления вдоль кабеля. Давление считается выравненным, если его значения в кабеле, измеренные по концам испытываемого участка длиной до 5 км, равны, а для участков длиной более 5 км не отличаются друг от друга более, чем на 0,002 МПа (0,02 кгс/см2).

16.13. При сравнении показаний манометра в начале испытаний и по истечении контрольного срока необходимо учитывать изменения атмосферного давления и температуры окружающей среды (воздуха, грунта) во время измерений давления в кабеле и вносить соответствующую поправку. Температуру окружающего воздуха следует измерять термометром с ценой деления не более 0,5 °C, а атмосферное давление - барометром с ценой деления не более 1 мм рт. ст.

16.14. Если в результате проверки установлена негерметичность оболочки проложенного кабеля, в нем следует поддерживать избыточное давление периодической подкачкой воздуха до проведения ремонта, чтобы не допустить попадания влаги в кабель.

16.15. Во всех случаях, когда кабель в строительных длинах или смонтированных секциях и участках, а также в оконечных кабельных устройствах оказался без избыточного давления, нагнетание воздуха допускается только после измерений электрического сопротивления изоляции и соответствия его установленным нормам. До нормы электрическое сопротивление изоляции может быть доведено путем продувки кабеля сухим воздухом.

16.16. Места негерметичности в оболочке кабеля при строительстве линий следует обнаруживать с помощью хладона-22. Указания о порядке обнаружения и устранения негерметичности даны ниже в подразделе "Определение мест негерметичности кабеля в процессе строительства".

16.17. Протоколы и акты испытания герметичности строительных длин кабеля, секций, пупиновских ящиков, оконечных кабельных устройств, смонтированных усилительных (регенерационных) участков с оконечными устройствами, контейнеров и установок для содержания кабелей под избыточным воздушным давлением должны входить в состав исполнительной документации.

16.18. Монтаж установок для содержания кабеля под избыточным воздушным давлением должен осуществляться лицами, прошедшими производственное обучение и сдавшими в соответствующем объеме экзамены по технике безопасности.

При организации и выполнении работ следует руководствоваться указаниями по технике безопасности, изложенными в "Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением", "Энергоиздат", 1990.



НОРМЫ ГЕРМЕТИЧНОСТИ



16.19. Герметичность кабелей, муфт и контейнеров оценивается в соответствии с нормами, приведенными в табл. 16.1, а установок и оборудования для содержания кабелей под постоянным избыточным давлением - в табл. 16.2.



Таблица 16.1



Нормы для оценки герметичности

кабелей и других кабельных устройств



┌────────────────────────────┬─────────────┬──────────┬───────────────────┐

│      Объект испытаний      │Испытательное│  Время   │Норма герметичности│

│                            │давление, МПа│испытания,│    (допустимое    │

│                            │  (кгс/см2)  │    ч     │снижение давления),│

│                            │             │          │  МПа (кгс/см2),   │

│                            │             │          │     не более      │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│             1              │      2      │    3     │         4         │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Строительные длины кабеля:  │             │          │                   │

│- поступившие под давлением;│ 0,05 - 0,1  │    24    │         0         │

│                            │ (0,5 - 1,0) │          │                   │

│- поступившие без давления  │ 0,08 - 0,1  │    24    │         0         │

│либо с давлением менее      │ (0,8 - 1,0) │          │                   │

│0,05 МПа (0,5 кгс/см2);     │             │          │                   │

│- подлежащие прокладке      │ 0,15 - 0,2  │    48    │         0         │

│на речных переходах;        │ (1,5 - 2,0) │          │                   │

│- после прокладки           │ 0,08 - 0,1  │    24    │         0         │

│(перед монтажом)            │ (0,8 - 1,0) │          │                   │

│- оказавшиеся с пониженным  │ 0,08 - 0,1  │    48    │         0         │

│давлением, но не менее      │ (0,8 - 1,0) │          │                   │

│0,05 МПа (0,5 кгс/см2);     │             │          │                   │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Пупиновские ящики,          │             │          │                   │

│удлинители:                 │             │          │                   │

│ до монтажа                 │ 0,05 (0,5)  │    4     │         0         │

│ после монтажа;             │ 0,05 (0,5)  │0,2 - 0,3 │Отсутствие         │

│                            │             │          │воздушных пузырьков│

│                            │             │          │при смачивании     │

│                            │             │          │мыльным раствором  │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Муфты:                      │             │          │Отсутствие         │

│- смонтированные            │ 0,08 - 0,1  │0,2 - 0,3 │воздушных пузырьков│

│(прямые, соединительные);   │ (0,8 - 1,0) │          │при смачивании     │

│- газонепроницаемые         │             │          │мыльным раствором  │

│типа ГМС, ГМСИ:             │             │          │                   │

│ до монтажа                 │  0,2 (2,0)  │    3     │         0         │

│ после монтажа;             │  0,1 (1,0)  │    48    │         0         │

│- газопроницаемые типа МГ   │  0,1 (1,0)  │ не менее │         0         │

│на кабелях ТГ после монтажа │             │    24    │                   │

│не ранее, чем через 24 ч;   │             │          │                   │

│- газонепроницаемые на      │             │          │                   │

│кабелях ТПП после монтажа:  │             │          │                   │

│ через 48 ч при t до +15 °C;│             │          │                   │

│ через 96 ч при 0 °C;       │             │          │                   │

│ через 10 суток             │  0,1 (1,0)  │    24    │         0         │

│при минус 10 °C;            │             │          │                   │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Боксы 100 x 2, заряженные   │ 0,05 - 0,07 │          │                   │

│отрезками кабеля            │ (0,5 - 0,7) │          │                   │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Контейнеры НУП системы      │ 0,07 (0,7)  │    24    │         0         │

│передачи ИКМ-30             │             │          │                   │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Участок смонтированного     │ 0,08 - 0,1  │    24    │         0         │

│кабеля длиной порядка       │ (0,8 - 1,0) │          │                   │

│0,5 км, смонтированная      │             │          │                   │

│секция                      │             │          │                   │

├────────────────────────────┼─────────────┼──────────┼───────────────────┤

│Смонтированная кабельная    │             │          │                   │

│линия (регенерационный      │             │          │                   │

│участок) длиной:            │             │          │                   │

│ до 2 км;                   │ 0,05 (0,5)  │    48    │         0         │

│ свыше 2 км                 │ 0,05 - 0,06 │   240    │   0,005 (0,05)    │

│                            │ (0,5 - 0,6) │          │                   │

└────────────────────────────┴─────────────┴──────────┴───────────────────┘



Примечание. Для кабелей с пластмассовыми оболочками к концу испытательного срока, указанного в табл. 16.1, допустимая утечка воздуха не должна превышать 0,005 МПа (0,05 кгс/см2).



Таблица 16.2



Нормы для оценки герметичности установок и оборудования

для содержания кабеля под избыточным воздушным давлением



Объект испытаний	Испытательное давление, МПа   (кгс/см2)	Время испытания,        ч	Норма герметичности   (допустимое снижение      давления), МПа       (кгс/см2), не более
Блок осушки и     автоматики ОНУК	0,6 (6,0)	5	0,05 (0,5) по манометру  "Давление в ресивере"
Распределительный статив ОНУК	0,05 (0,5)		0,01 (0,1)
КСУ-2М	0,7 (7,0)	5 (с      предварительной выдержкой 0,5 ч)	0,05 (0,5)
ПУВИГ	10 +/- 1   (100 +/- 10)	0,5	1 (10)
УПП	10 +/- 1   (100 +/- 10)	3	0,5 (5)
Осушительное      устройство	0,1 (1)	1	0,015 (0,15)



16.20. Кабели типа МКС (МКССт, МКСА) и типов ТПП и СТПА поставляются под избыточным воздушным давлением в пределах 0,05 - 0,1 МПа (0,5 - 1,0 кгс/см2); кабели типа ТГ - 0,03 - 0,08 МПа (0,3 - 0,8 кгс/см2).

В заводском паспорте строительной длины кабеля должна быть указана величина избыточного давления.

16.21. Кабели, поступившие на площадку с давлением не менее 0,05 МПа (0,5 кгс/см2), но ниже указанного в паспорте более, чем на 0,002 МПа (0,02 кгс/см2) или без указания в паспорте величины, должны проверяться на герметичность при имеющемся в кабеле давлении. Кабели с металлической оболочкой считаются герметичными, если в течение 1 суток давление не изменится.

16.22. Кабели с металлической оболочкой, поступившие на площадку с давлением ниже 0,05 МПа (0,5 кгс/см2) или без вентиля, но под давлением, также должны быть испытаны на герметичность. В последнем случае в кабели необходимо впаять вентили. Давление в кабелях должно быть доведено до 0,08 - 0,1 МПа (0,8 - 1,0 кгс/см2). Кабели считаются герметичными, если давление после выравнивания в течение суток не изменяется.

16.23. Кабели с металлической оболочкой, поступившие на площадку без избыточного давления, должны быть накачаны воздухом и испытаны на герметичность согласно п. 16.22. Кабели, не выдержавшие испытания на герметичность по пп. 16.21, 16.22, подлежат испытаниям, предусмотренным ГОСТ 24641-81 "Оболочки кабельные свинцовые и алюминиевые. Технические условия", с целью предъявления рекламаций заводу-поставщику.

Согласно ГОСТ 24641-81 испытание герметичности металлических оболочек кабелей должно производиться сухим инертным газом или воздухом под избыточным давлением не менее 0,2 МПа (2 кгс/см2) и не более 0,5 МПа (5 кгс/см2). Газ или воздух под давлением должны вводиться до тех пор, пока манометр, установленный на другом конце кабеля, не покажет указанное давление.

Кабель считается герметичным, если на его конце при неизменной температуре давление после выравнивания остается постоянным в течение 2 ч.

16.24. Кабели в пластмассовой оболочке испытываются на герметичность по методике, предусмотренной ГОСТ 22498-88 "Кабели городские телефонные с полиэтиленовой изоляцией в пластмассовой оболочке".

Согласно ГОСТ 22498-88 сухой воздух подают до тех пор, пока установленный на конце кабеля манометр не покажет давление 0,1 МПа (1 кгс/см2), после чего подачу воздуха прекращают. Давление подачи воздуха должно быть 0,25 - 0,3 МПа (2,5 - 3,0 кгс/см2). Кабель считается герметичным, если после выравнивания давление остается постоянным в течение 2 ч.

16.25. Кабели, выдержавшие испытания по пп. 16.21, 16.22, допускаются к прокладке. Непосредственно перед прокладкой кабеля необходимо измерить давление в нем и результаты измерения занести в протокол. Давление должно соответствовать значению, зафиксированному при предыдущем испытании с учетом влияния температурных изменений.

К прокладке допускаются кабели, находящиеся под избыточным давлением 0,05 - 0,1 МПа (0,5 - 1 кгс/см2).

16.26. Контроль за возможным нарушением герметичности кабеля с металлической оболочкой в процессе прокладки следует производить путем проведения измерений давления в кабеле не менее, чем через 24 ч после прокладки. Для доступа к концам кабеля (при механизированной прокладке) должны быть вырыты шурфы. При ручной прокладке кабеля испытание герметичности проводится до полной засыпки траншеи. В случае длительного перерыва между окончанием прокладки кабеля и началом его монтажа вентили следует обмотать смоляной лентой.

16.27. Методы испытания кабелей, прокладываемых на речных переходах, аналогичны методам испытания подземных кабелей. Однако, кабели для речных переходов перед прокладкой должны быть испытаны давлением 0,15 - 0,2 МПа (1,5 - 2 кгс/см2) в течение не менее 48 ч.

16.28. Для обеспечения контроля за герметичностью оболочки кабеля при прокладке на речных переходах на одном или обоих его концах должны быть подключены манометры. В процессе прокладки подводный кабель должен находиться под давлением 0,1 - 0,12 МПа (1 - 1,2 кгс/см2). После окончания прокладки манометры отсоединяют не раньше, чем через 48 ч.

16.29. Проложенные длины кабеля перед монтажом необходимо снова проверить на герметичность. Давление в кабеле с металлической оболочкой должно соответствовать измеренному после прокладки с учетом влияния температурных изменений.

В тех случаях, когда кабели перед монтажом оказываются под давлением, меньшим, чем после прокладки, следует произвести испытания их герметичности давлением 0,08 - 0,1 МПа (0,8 - 1 кгс/см2). Давление в кабелях не должно уменьшаться в течение 48 ч. Если кабели перед монтажом оказываются без избыточного давления, то до испытания на герметичность необходимо проверить у них сопротивление изоляции. Кабели, выдержавшие испытания на герметичность, допускаются к монтажу.

Результаты испытаний должны быть зафиксированы в протоколе.



ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ СОЕДИНИТЕЛЬНЫХ

МУФТ, ПУПИНОВСКИХ ЯЩИКОВ И УДЛИНИТЕЛЕЙ



16.30. Каждая смонтированная свинцовая муфта после запайки должна быть проверена на герметичность. В муфту нагнетают сухой воздух под давлением 0,08 - 0,1 МПа (0,8 - 1 кгс/см2) в течение 10 - 20 мин через предварительно впаянный вентиль (или свинцовую трубку).

16.31. Герметичность удлинителей и внутренняя камера до установки пупиновского ящика с катушками индуктивности проверяется избыточным давлением осушенного воздуха 0,05 МПа (0,5 кгс/см2) в течение 4 ч.

Пупиновский ящик или удлинитель считается герметичным, если по истечении контрольного срока давление в нем не понизилось (с учетом влияния температурных изменений).

16.32. Пупиновские ящики и удлинители после монтажа должны быть проверены на герметичность путем создания местного давления 0,05 МПа (0,5 кгс/см2) в течение 10 - 20 мин и смачивания мыльным раствором мест пайки.



ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ ОБОЛОЧЕК

КАБЕЛЕЙ В СЕКЦИИ И НА СМОНТИРОВАННЫХ

КАБЕЛЬНЫХ ЛИНИЯХ (РЕГЕНЕРАЦИОННЫХ УЧАСТКАХ)



16.33. Герметичность оболочек кабелей в смонтированных секциях испытывается давлением 0,08 - 0,1 МПа (0,8 - 1 кгс/см2). Смонтированные секции кабелей с металлическими оболочками считаются герметичными, если в течение не менее 48 ч после накачки и выравнивания давление не изменилось. При оценке герметичности кабель может быть оставлен на повторный срок испытания.

16.34. Герметичность оболочки смонтированных кабельных линий испытывается давлением 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см2), а пупинизированных кабелей с установленными пупиновскими ящиками - давлением 0,045 МПа (0,45 кгс/см2). Давление в кабеле измеряется с обоих концов линии. Смонтированные участки кабелей с металлическими оболочками с оконечными устройствами считаются герметичными, если в течение 10 суток давление снизится не более, чем на 0,005 МПа (0,05 кгс/см2).

16.35. Воздух в кабель без пупиновских ящиков следует нагнетать под давлением 0,1 МПа (1 кгс/см2) с одного или с двух концов, а в кабели с пупиновскими ящиками - под давлением 0,045 МПа (0,45 кгс/см2).

16.36. Продолжительность нагнетания воздуха зависит от типа, емкости и длины кабеля. При изменении длины кабеля между точками нагнетания необходимое время нагнетания изменяется пропорционально квадрату изменения длины участка накачивания (длина участка накачивания - это половина расстояния между точками нагнетания, а при нагнетании воздуха с одной стороны - вся длина участка). Примерная скорость распространения воздуха в кабелях ГТС при давлении 0,05 - 0,1 МПа (0,5 - 1 кгс/см2) составляет порядка 100 м/ч.

16.37. Нагнетание воздуха с одного конца кабеля следует прекратить, как только давление на дальнем конце достигнет 0,025 - 0,03 МПа (0,25 - 0,3 кгс/см2). Отсутствие давления на дальнем конце свидетельствует о наличии мест негерметичности в оболочке кабеля.

16.38. После окончания нагнетания воздуха в кабель вентили должны быть закрыты и проверены на герметичность, а кабель оставлен для выравнивания давления. Давление считается выровненным, если его значения на концах участка длиной более 5 км не отличаются друг от друга более, чем на 0,002 МПа (0,02 кгс/см2). Если разница в значениях давления превышает эту величину, то измерения давления должны быть повторены для секций и усилительных (регенерационных) участков не менее, чем через 4 - 6 ч.

16.39. Если в указанный срок давление не выравнивается и систематически понижается, необходимо принять меры по обнаружению мест негерметичности.

16.40. Результаты испытания герметичности кабеля в секциях должны быть зафиксированы в протоколе по форме 16.1, а на смонтированной кабельной линии (регенерационном участке) - оформлены актом по форме 16.2.



ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ КОНТЕЙНЕРОВ



16.41. Контейнеры ИКМ, сдаваемые в эксплуатацию, должны быть испытаны на герметичность избыточным воздушным давлением 0,07 МПа (0,7 кгс/см2). Контейнер считается герметичным, если в течение 24 ч не наблюдается снижения давления. Результаты проверки герметичности контейнера ИКМ должны быть зафиксированы в протоколе по форме 16.3.
