Утвержден и введен в действие

Постановлением Госстандарта РФ

от 22 апреля 1998 г. N 136



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПРОФИЛИ ПРЕССОВАННЫЕ КОСОУГОЛЬНЫЕ ТРАПЕЦИЕВИДНОГО

ОТБОРТОВАННОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ,

АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ



СОРТАМЕНТ



Extruded oblique-angled trapezoidal

flanged-section shapes of aluminium, aluminium

and magnesium alloys. Dimensions



ГОСТ 17576-97



Группа В52



ОКП 18 1140



Взамен ГОСТ 17576-81



Дата введения в действие

1 января 1999 года



ПРЕДИСЛОВИЕ



1. Разработан Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов (ОАО ВИЛС).

Внесен Госстандартом России.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г.).

За принятие проголосовали:



┌────────────────────────────┬────────────────────────────────────┐

│  Наименование государства  │ Наименование национального органа  │

│                            │          по стандартизации         │

├────────────────────────────┼────────────────────────────────────┤

│Азербайджанская Республика  │Азгосстандарт                       │

│Республика Армения          │Армгосстандарт                      │

│Республика Белоруссия       │Госстандарт Белоруссии              │

│Республика Казахстан        │Госстандарт Республики Казахстан    │

│Киргизская Республика       │Киргизстандарт                      │

│Российская Федерация        │Госстандарт России                  │

│Республика Таджикистан      │Таджикгосстандарт                   │

│Туркменистан                │Главная государственная инспекция   │

│                            │Туркменистана                       │

│Республика Узбекистан       │Узгосстандарт                       │

│Украина                     │Госстандарт Украины                 │

└────────────────────────────┴────────────────────────────────────┘



3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 Межгосударственный стандарт ГОСТ 17576-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.

4. Взамен ГОСТ 17576-81.



1. ОБЛАСТЬ ПРИМЕНЕНИЯ



Настоящий стандарт устанавливает сортамент прессованных косоугольных трапециевидных профилей отбортованного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.



2. НОРМАТИВНЫЕ ССЫЛКИ



В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8617-81. Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657-84. Профили прессованные из магниевых сплавов. Технические условия.



3. ОСНОВНЫЕ ПАРАМЕТРЫ



3.1. Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

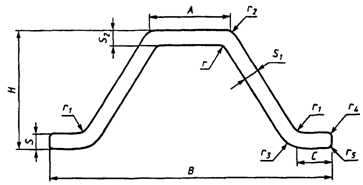

Рисунок 1



Таблица 1



Номера профилей, размеры и теоретическая масса



┌──────┬───────────────────────────────────────────────────┬──────┬───────┬──────────────┐

│Номер │                    Размеры, мм                    │Пло-  │Диаметр│Теоретическая │

│профи-│                                                   │щадь  │описан-│  масса 1 м   │

│ля    │                                                   │сече- │ной    │  сплава, кг  │

│      ├─────┬─────┬─────┬────┬────┬────┬────┬────┬────┬───┤ния,  │окруж- ├───────┬──────┤

│      │  Н  │  В  │  А  │ С  │ S  │ S  │ S  │ r  │ r  │r  │см2   │ности, │алюми- │магни-│

│      │     │     │     │    │    │  1 │  2 │    │  1 │ 2 │      │мм     │ниевого│евого │

├──────┼─────┼─────┼─────┼────┼────┼────┼────┼────┼────┼───┼──────┼───────┼───────┼──────┤

│540787│17,0 │40,0 │18,0 │7,5 │2,0 │2,0 │2,0 │1,0 │1,0 │-  │1,238 │40     │0,353  │0,223 │

│540788│17,0 │50,0 │22,2 │10,0│1,5 │1,5 │1,5 │1,0 │2,0 │-  │1,097 │50     │0,313  │0,975 │

│540789│17,0 │66,0 │20,0 │18,0│2,5 │2,0 │3,0 │5,0 │2,0 │8,0│2,009 │66     │0,573  │0,362 │

│540790│17,0 │92,0 │20,0 │27,0│2,5 │2,0 │3,0 │5,0 │2,0 │8,0│2,576 │92     │0,734  │0,464 │

│540791│20,0 │50,0 │20,0 │10,0│3,0 │3,0 │3,0 │5,0 │2,0 │-  │2,229 │50     │0,635  │0,401 │

│540792│20,0 │58,0 │15,0 │16,0│2,5 │2,5 │7,0 │3,0 │2,0 │3,0│2,650 │58     │0,755  │0,477 │

│540872│23,5 │70,0 │18,0 │20,5│2,0 │1,5 │2,0 │5,0 │3,0 │-  │1,921 │70     │0,547  │0,346 │

│540873│23,5 │70,0 │20,0 │20,5│1,5 │1,5 │2,0 │5,0 │3,0 │-  │1,718 │70     │0,490  │0,309 │

│540793│24,0 │68,0 │22,0 │19,0│2,0 │1,5 │2,0 │5,0 │2,0 │-  │1,622 │68     │0,462  │0,292 │

│540794│25,0 │68,0 │25,0 │17,5│2,5 │1,5 │2,5 │2,0 │2,0 │-  │2,163 │68     │0,616  │0,389 │

│540795│25,0 │68,0 │25,0 │18,0│3,0 │2,0 │3,0 │2,5 │2,5 │-  │2,680 │68     │0,764  │0,482 │

│540796│25,0 │70,0 │20,6 │20,0│2,5 │1,5 │3,0 │2,5 │2,5 │-  │2,286 │70     │0,652  │0,411 │

│540797│25,0 │100,0│30,0 │22,0│3,0 │2,0 │2,0 │3,0 │3,0 │-  │2,956 │100    │0,843  │0,532 │

│540798│27,0 │39,2 │12,0 │10,0│1,6 │1,6 │1,6 │2,0 │1,0 │-  │1,311 │39     │0,374  │0,236 │

│540799│28,0 │78,0 │20,0 │21,0│9,0 │2,0 │6,0 │3,0 │3,0 │0,5│5,988 │78     │1,707  │1,078 │

│540874│30,0 │58,0 │22,0 │17,0│1,5 │1,2 │1,5 │2,0 │2,0 │-  │1,524 │60     │0,434  │0,274 │

│540875│30,0 │66,0 │23,4 │18,0│1,4 │1,4 │1,4 │-   │-   │-  │1,610 │66     │0,459  │0,290 │

│540800│30,0 │80,0 │20,0 │20,0│2,5 │1,5 │3,0 │2,0 │3,0 │-  │2,469 │80     │0,704  │0,444 │

│540801│30,0 │100,0│32,0 │20,0│2,0 │2,0 │2,0 │3,0 │3,0 │-  │2,687 │100    │0,766  │0,484 │

│540802│30,5 │73,0 │18,0 │18,5│1,5 │1,8 │2,0 │5,0 │2,0 │-  │1,931 │73     │0,550  │0,348 │

│540803│32,0 │80,0 │20,0 │20,0│2,0 │1,2 │2,5 │3,0 │3,0 │-  │2,069 │80     │0,590  │0,372 │

│540804│32,0 │84,0 │20,0 │22,0│2,5 │2,0 │3,0 │5,0 │2,0 │-  │2,942 │84     │0,838  │0,530 │

│540805│33,0 │68,0 │19,0 │16,0│2,7 │1,5 │2,2 │5,0 │2,0 │-  │2,260 │68     │0,644  │0,407 │

│540806│33,0 │73,0 │18,0 │18,5│3,0 │1,8 │3,0 │5,0 │2,0 │-  │2,789 │73     │0,795  │0,502 │

│540807│33,0 │73,0 │19,0 │18,5│2,5 │1,5 │2,0 │5,0 │2,0 │-  │2,290 │73     │0,653  │0,412 │

│540808│33,0 │80,0 │18,0 │22,0│3,0 │1,8 │3,0 │3,0 │2,0 │-  │2,968 │80     │0,846  │0,534 │

│540809│34,5 │98,0 │32,0 │18,0│3,0 │1,8 │2,5 │3,0 │3,0 │-  │3,097 │98     │0,883  │0,557 │

│540810│34,5 │98,0 │33,0 │17,5│4,5 │2,0 │3,0 │3,0 │3,0 │5,0│3,909 │98     │1,114  │0,704 │

│540811│35,0 │76,0 │25,6 │22,0│3,0 │1,8 │4,0 │2,5 │2,5 │-  │3,437 │76     │0,979  │0,619 │

│540812│35,0 │84,0 │20,0 │22,0│3,5 │2,5 │6,0 │5,0 │2,0 │-  │4,323 │84     │1,232  │0,778 │

│540813│35,0 │110,0│27,0 │21,0│8,0 │2,0 │2,0 │3,0 │3,0 │-  │5,556 │110    │1,583  │1,000 │

│540814│36,0 │155,0│65,0 │28,0│13,0│13,0│13,0│3,0 │3,0 │3,0│22,672│155    │6,460  │4,081 │

│540815│37,0 │99,0 │16,0 │32,0│4,0 │2,5 │10,0│2,0 │2,0 │0,5│5,766 │99     │1,643  │1,038 │

│540816│38,0 │86,0 │28,0 │18,0│3,0 │2,0 │10,0│5,0 │5,0 │0,5│5,407 │86     │1,541  │0,973 │

│540817│38,0 │98,0 │30,0 │18,0│4,0 │1,8 │5,0 │3,0 │3,0 │-  │4,314 │98     │1,230  │0,777 │

│540818│40,0 │80,0 │20,0 │20,0│3,5 │2,0 │4,0 │5,0 │2,0 │-  │3,704 │80     │1,055  │0,667 │

│540819│40,0 │82,0 │20,0 │21,0│4,0 │2,5 │6,0 │5,0 │2,0 │-  │4,675 │82     │1,333  │0,842 │

│540820│40,0 │95,0 │24,0 │19,0│2,5 │2,0 │4,0 │3,0 │3,0 │-  │3,519 │95     │1,003  │0,633 │

│540821│40,0 │106,0│33,0 │18,0│2,5 │2,0 │2,0 │3,0 │3,0 │-  │3,235 │106    │0,922  │0,582 │

│540876│40,0 │110,0│33,0 │20,0│2,5 │2,0 │2,0 │3,0 │3,0 │-  │3,393 │110    │0,967  │0,611 │

│540822│44,0 │103,0│26,0 │17,0│2,5 │2,5 │4,0 │3,0 │5,0 │-  │4,195 │103    │1,196  │0,755 │

│540877│44,0 │100,0│39,7 │24,0│6,5 │2,5 │6,0 │2,0 │2,0 │-  │7,542 │100    │2,149  │1,358 │

│540823│44,0 │103,0│26,0 │17,0│2,5 │2,5 │4,0 │3,0 │5,0 │-  │4,195 │103    │1,196  │0,755 │

│540824│45,0 │100,0│24,0 │18,0│2,5 │2,0 │2,5 │4,0 │4,0 │-  │3,388 │100    │0,966  │0,610 │

│540825│45,0 │115,0│27,0 │20,0│3,5 │2,0 │3,5 │3,0 │3,0 │0,5│4,269 │115    │1,217  │0,768 │

│540843│46,0 │100,0│24,8 │19,0│3,0 │2,6 │3,0 │4,0 │4,0 │-  │4,316 │101    │1,230  │0,777 │

│540826│47,0 │110,0│25,5 │20,5│3,0 │2,5 │11,0│3,0 │3,0 │5,0│6,569 │110    │1,872  │1,182 │

│540878│48,0 │60,0 │20,4 │15,0│1,4 │1,4 │1,4 │-   │-   │-  │2,020 │68     │0,576  │0,364 │

│540827│49,0 │106,0│25,5 │17,0│3,0 │2,5 │11,0│3,0 │3,0 │5,0│6,491 │106    │1,850  │1,168 │

│540828│50,0 │100,0│22,0 │21,0│5,0 │2,0 │8,0 │3,0 │3,0 │5,0│5,803 │100    │1,654  │1,044 │

│540844│50,0 │100,0│22,6 │18,0│5,0 │2,6 │5,0 │4,0 │4,0 │-  │5,509 │101    │1,570  │0,992 │

│540829│50,5 │105,0│25,0 │19,3│4,0 │3,0 │30,5│10,0│4,0 │-  │14,892│105    │4,244  │2,681 │

│540830│52,5 │105,0│25,0 │18,5│6,0 │3,0 │6,0 │4,0 │4,0 │0,5│6,792 │105    │1,936  │1,222 │

│540879│54,0 │100,0│36,7 │24,0│6,5 │3,0 │6,0 │2,0 │2,0 │-  │8,010 │104    │2,283  │1,441 │

│540831│56,0 │110,0│26,0 │19,0│3,0 │3,0 │6,0 │4,0 │4,0 │-  │6,073 │110    │1,731  │1,093 │

│540832│56,0 │110,0│26,0 │19,0│3,5 │3,0 │6,0 │4,0 │4,0 │0,5│6,244 │110    │1,780  │1,123 │

│540833│58,0 │124,0│26,5 │27,0│4,5 │3,3 │10,0│5,0 │5,0 │5,0│8,776 │124    │2,501  │1,580 │

│540834│65,0 │120,0│25,0 │18,5│3,2 │2,5 │3,0 │3,0 │3,0 │-  │5,324 │120    │1,517  │0,958 │

│540835│66,0 │120,0│29,0 │18,5│3,2 │3,2 │3,5 │5,0 │4,0 │-  │6,543 │120    │1,865  │1,178 │

│540836│68,0 │127,0│25,0 │21,0│10,0│5,0 │30,0│3,0 │3,0 │0,5│20,125│127    │5,736  │3,622 │

│540837│70,0 │120,0│25,0 │18,5│3,2 │3,2 │7,5 │5,0 │4,0 │-  │7,491 │120    │2,135  │1,348 │

│540838│90,0 │110,0│60,0 │15,0│10,0│8,0 │10,0│5,0 │5,0 │1,0│20,961│110    │5,974  │3,773 │

│540839│90,0 │180,0│60,0 │50,0│8,0 │8,0 │8,0 │5,0 │5,0 │2,5│25,254│180    │7,197  │4,546 │

│540840│94,0 │240,0│115,0│60,0│10,0│12,0│20,0│5,0 │5,0 │5,0│51,399│240    │14,649 │9,252 │

│540841│100,0│150,0│100,0│20,0│14,0│12,0│16,0│5,0 │5,0 │3,0│39,541│150    │11,269 │7,117 │

├──────┴─────┴─────┴─────┴────┴────┴────┴────┴────┴────┴───┴──────┴───────┴───────┴──────┤

│    Примечание. Радиусы притупления острых кромок r , r , r                             │

│                                                   3   4   5                            │

│должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.                              │

└────────────────────────────────────────────────────────────────────────────────────────┘



3.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 Приложения А.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 Приложения Б.

3.4. Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 Приложения В.











Приложение А

(справочное)



ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ

ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ

И АЛЮМИНИЕВЫХ СПЛАВОВ



Переводной коэффициент для профиля из алюминия всех марок - 0,950.



Таблица А.1



Переводные коэффициенты для вычисления приближенной

теоретической массы 1 м профиля из алюминиевых сплавов



┌──────────────────────────────┬─────────────────────────────────┐

│         Марка сплава         │Переводной коэффициент           │

├──────────────────────────────┼─────────────────────────────────┤

│АМц                           │0,958                            │

│АМцС                          │0,958                            │

│АМг2                          │0,940                            │

│АМг3                          │0,937                            │

│АМг5                          │0,930                            │

│AMг6                          │0,926                            │

│1561                          │0,930                            │

│Д1                            │0,982                            │

│Д16                           │0,976                            │

│Д16ч                          │0,976                            │

│Д19ч                          │0,968                            │

│Д20                           │0,996                            │

│АВ                            │0,947                            │

│ВАД1                          │0,968                            │

│К48-2                         │0,972                            │

│К482пч                        │0,972                            │

│АД31                          │0,950                            │

│АД33                          │0,951                            │

│АД35                          │0,954                            │

│1161                          │0,972                            │

│1163                          │0,975                            │

│1915                          │0,972                            │

│1920                          │0,954                            │

│1925                          │0,972                            │

│1935                          │0,977                            │

│1985ч                         │0,948                            │

│1973                          │1,000                            │

│1980                          │0,968                            │

│ВД1                           │0,982                            │

│АВД-1                         │0,982                            │

│АКМ                           │0,970                            │

│М40                           │0,965                            │

│ПК4                           │0,970                            │

│АК6                           │0,962                            │

│АД31Е                         │0,950                            │

│АК4-1                         │0,982                            │

│АК4-1ч                        │0,982                            │

│ВД17                          │0,965                            │

│1420                          │0,867                            │

└──────────────────────────────┴─────────────────────────────────┘











Приложение Б

(справочное)



ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ

ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ



Таблица Б.1



┌──────────────────────────────┬─────────────────────────────────┐

│         Марка сплава         │     Переводной коэффициент      │

├──────────────────────────────┼─────────────────────────────────┤

│МА1                           │0,978                            │

│МА2                           │0,989                            │

│МА2-1                         │0,990                            │

│МА2-1пч                       │0,990                            │

│МА8                           │0,989                            │

│МА12                          │0,989                            │

└──────────────────────────────┴─────────────────────────────────┘











Приложение В

(справочное)



СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ

ОБОЗНАЧЕНИЯМ



Таблица В.1



┌─────────┬────────────────────┬─────────────────────────────────┐

│  Номер  │Обозначение профиля │ Обозначение профиля по чертежам │

│ профиля │по каталогу 1966 г. │       завода-изготовителя       │

├─────────┼────────────────────┼─────────────────────────────────┤

│540787   │П 2318-4            │                                 │

│         │П 2318-2            │ПК 683-8, ПВ 489, ПК 9478        │

│540788   │П 2318-6            │ПВ 506, ПС 885-39                │

│540789   │П 2318-8            │С 573, ПР 307-1, ПС 15-1         │

│540790   │П 2318-10           │ПР 307-2, НП 86-1, ПС 15-5       │

│540791   │П 2318-12           │ПК 0200                          │

│540792   │П 2318-14           │С 665                            │

│540872   │-                   │ПК 2508                          │

│540873   │-                   │ПК 2634                          │

│540793   │П 2318-16           │С 675                            │

│540794   │П 2318-18           │ПР 307-3, ПС 15-2                │

│540795   │П 2318-20           │ПК 682-1, ПП 321-9, ПС 15-3      │

│540796   │П 2318-22           │С 334-2, ПК 683-6                │

│540797   │П 2318-23           │ПК 11692                         │

│540798   │-                   │ПК 15429                         │

│540799   │П 2318-24           │ПК 682-25, ПС 15-24, ПС 15-25    │

│540874   │-                   │ПК 4314                          │

│540875   │-                   │СПА 2242                         │

│540800   │П 2318-26           │С 613, ПК 682-26                 │

│540801   │П 2318-28           │ПК 683-4, ПП 321-13              │

│540802   │П 2318-30           │С 505                            │

│540803   │П 2318-32           │ПК 682-27                        │

│540804   │П 2318-34           │ПК 682-2, ПП 321-1, ПС 15-4      │

│540805   │П 2318-36           │ПК 682-24                        │

│540806   │П 2318-38           │ПР 307-4                         │

│540807   │П 2318-40           │ПК 682-15, ПП 321-10             │

│540808   │П 2318-42           │С 334-3, ПК 683-7                │

│540809   │П 2318-43           │С 956, ПС 15-27                  │

│540810   │П 2318-45           │ПК 12115                         │

│540811   │П 2318-44           │С 334-1, ПК 683-5                │

│540812   │П 2318-46           │ПР 307-5                         │

│540813   │П 2318-48           │ПС 15-21                         │

│540814   │-                   │ПК 17012                         │

│540815   │П 2318-49           │ПК 681-5                         │

│540816   │П 2318-50           │ПВ 1062, ПК 682-8, ПС 15-15      │

│540817   │П 2318-52           │С 754, ПК 682-6, ПС 15-13        │

│540818   │П 2318-54           │ПР 307-6, ПП 321-11              │

│540819   │П 2318-56           │ПК 682-14, ПП 321-6              │

│540820   │П 2318-58           │ПС 15-18                         │

│540821   │П 2318-60           │С 769, ПК 682-4, ПС 15-11        │

│540876   │-                   │ПК 18504                         │

│540822   │П 2318-62           │ПС 15-20                         │

│540877   │-                   │ПК 2004                          │

│540823   │П 2318-64           │ПР 307-7, ПС 15-6                │

│540824   │П 2318-66           │ПК 682-23, ПП 321-14             │

│540825   │П 2318-67           │ПК 9945                          │

│540843   │-                   │ПК 1847-10                       │

│540826   │П 2318-68           │ПС 15-14                         │

│540878   │-                   │СПА 2065                         │

│540827   │П 2318-70           │ПК 682-5, ПС 15-12               │

│540828   │П 2318-72           │С 736, ПК 682-12-1, ПС 15-19     │

│540844   │-                   │ПК 1846-10                       │

│540829   │П 2318-74           │НП 303-1                         │

│540830   │-                   │ПС 565-10                        │

│540879   │-                   │ПК 2003                          │

│540831   │П 2318-76           │ПР 307-8, ПС 15-8                │

│540832   │П 2318-78           │ПК 682-3, ПС 15-9                │

│540833   │П 2318-80           │ПВ 1018, ПК 682-9, ПС 15-16      │

│540834   │П 2318-82           │ПК 682-10, ПС 15-17              │

│540835   │П 2318-84           │ПС 15-22                         │

│540836   │П 2318-85           │ПК 12071                         │

│540837   │П 2318-86           │ПС 15-7, ПР 307-9                │

│540838   │П 2318-88           │НП 583-2, ПП 321-16              │

│540839   │П 2318-90           │ПП 321-12                        │

│540840   │-                   │ПК 14984                         │

│540841   │П 2318-92           │НП 583-1, ПП 321-15              │

└─────────┴────────────────────┴─────────────────────────────────┘
