Принят и введен в действие

Постановлением Госстандарта РФ

от 24 апреля 2003 г. N 127-ст



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ



КЛАССИФИКАЦИЯ



Elevating work platforms. Classification



ГОСТ Р 52045-2003



Группа Г86



ОКС 53.020.20;

ОКП 48 3700



Дата введения

1 января 2004 года



Предисловие



1. Разработан рабочей группой Технического комитета по стандартизации ТК 438 "Подъемники с рабочими платформами" в составе: МФ "ПТОУ-Фонд", ЗАО СИФ "СеМаК", Управление строительной индустрии, промышленности строительных материалов и механизации Госстроя России, Управление по котлонадзору и надзору за подъемными сооружениями Госгортехнадзора России.

Внесен Техническим комитетом по стандартизации ТК 438 "Подъемники с рабочими платформами".

2. Принят и введен в действие Постановлением Госстандарта России от 24 апреля 2003 г. N 127-ст.

3. Введен впервые.

4. Переиздание. Август 2005 г.



1. Область применения



Настоящий стандарт распространяется на подъемники с рабочей платформой (далее - подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.), и устанавливает классификацию.

Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).



2. Определения



В настоящем стандарте применяют следующие термины с соответствующими определениями:

2.1. Подъемник с рабочей платформой: грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы.

2.2. Мобильный подъемник с рабочей платформой: подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием.

2.3. Базовое шасси: составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также с силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам.

Примечание. Допускается применять в качестве основания подъемника жестко установленные (стационарные) конструкции.



2.4. Рабочее оборудование: комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника.

2.5. Подъемное оборудование: составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях).

2.6. Рабочая платформа: составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая прикреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны.

2.7. Составная часть: деталь или сборочная единица подъемника.



3. Классификация



3.1. Подъемники подразделяют на типы по:

- базовому шасси;

- подъемному оборудованию;

- рабочей платформе;

- возможности поворота рабочего оборудования;

- виду привода рабочего оборудования.

3.1.1. Классификация подъемников по базовому шасси (возможности движения, виду ходового устройства и типу базового шасси) приведена в таблице 1.



Таблица 1



┌─────────────────────────────────────────────────────────────────────────┐

│                      Классификация подъемников по                       │

├─────────────────┬───────────────────┬───────────────────────────────────┤

│   возможности   │   виду ходового   │        типу базового шасси        │

│движения базового│устройства базового│                                   │

│      шасси      │       шасси       │                                   │

├─────────────────┼───────────────────┼───────────────────────────────────┤

│ Самоходный      │ На колесном ходу  │ Автомобильный; на специальном     │

│                 │                   │шасси; короткобазовый;             │

│                 │                   │пневмоколесный; на базе электро-   │

│                 │                   │или автопогрузчика; рельсовый      │

│                 │ На гусеничном ходу│ Гусеничный                        │

├─────────────────┼───────────────────┼───────────────────────────────────┤

│ Прицепной       │ На колесном ходу  │ Автомобильного типа; на           │

│                 │                   │железнодорожной платформе          │

├─────────────────┼───────────────────┼───────────────────────────────────┤

│ Передвижной     │ На колесном ходу  │ Механизированный;                 │

│                 │                   │немеханизированный                 │

├─────────────────┼───────────────────┼───────────────────────────────────┤

│ Стационарный    │         -         │                 -                 │

└─────────────────┴───────────────────┴───────────────────────────────────┘



3.1.2. Классификация подъемников по подъемному оборудованию (типу, конструкции и возможности движения) приведена в таблице 2.



Таблица 2



Классификация подъемников по
типу подъемного   оборудования	конструкции подъемного оборудования                         и возможности его движения в
	вертикальном и горизонтальном         направлениях	вертикальном направлении
Стреловой	Со стрелой фиксированной    длины; с шарнирно-сочлененной стрелой; с телескопической   стрелой; с комбинированной   стрелой	Со стрелой вертикального телескопирования; со      стрелой пантографного типа
Мачтового типа	-	С мачтой фиксированной   длины; с мачтой изменяемой длины



3.1.3. Классификация подъемников по рабочей платформе (возможности увеличения площади рабочей платформы, наличию электроизоляции) приведена в таблице 3.



Таблица 3



Классификация подъемников по
возможности увеличения площади                рабочей платформы	наличию электроизоляции            рабочей платформы
С нераздвижной рабочей платформой	Неэлектроизолированный;        электроизолированный
С раздвижной рабочей платформой



3.1.4. Классификация подъемников по возможности и степени поворота и вращения рабочего оборудования приведена в таблице 4.



Таблица 4



Классификация подъемников по
повороту подъемного оборудования		возможности вращения рабочей             платформы
возможности поворота	степени поворота
Поворотный	Неполноповоротный; полноповоротный	С поворотной рабочей           платформой; с неповоротной      рабочей платформой
Неповоротный	-



3.1.5. Подъемники в зависимости от вида привода рабочего оборудования подразделяют на:

- гидравлические;

- электрические;

- механические (в том числе с ручным приводом);

- с комбинированным приводом.

3.2. Схемы некоторых типов подъемников с обозначением их основных составных частей приведены в Приложении А.

Примечание. Рисунки, приведенные в Приложении А, не определяют конструкцию подъемника.



3.3. Индексация подъемников

3.3.1. Порядок индексации подъемников



                              X   X   X - XX    X   X . XXX  X

                             ─┬─ ─┬─ ─┬─ ──┬── ─┬─ ─┬─  ─┬─ ─┬─

 Обозначение подъемника (П)   │   │   │    │    │   │    │   │

──────────────────────────────┘   │   │    │    │   │    │   │

 Тип подъемника по виду подъемного│   │    │    │   │    │   │

оборудования                      │   │    │    │   │    │   │

──────────────────────────────────┘   │    │    │   │    │   │

 Тип подъемника по возможности        │    │    │   │    │   │

движения базового шасси               │    │    │   │    │   │

──────────────────────────────────────┘    │    │   │    │   │

 Тип подъемника по типу базового шасси <1> │    │   │    │   │

───────────────────────────────────────────┘    │   │    │   │

 Тип подъемника по конструкции подъемного       │   │    │   │

оборудования                                    │   │    │   │

────────────────────────────────────────────────┘   │    │   │

 Тип подъемника по возможности увеличения площади   │    │   │

рабочей платформы                                   │    │   │

────────────────────────────────────────────────────┘    │   │

 Рабочая высота подъема или рабочая глубина опускания    │   │

<2>, м                                                   │   │

─────────────────────────────────────────────────────────┘   │

 Тип подъемника по наличию электроизоляции рабочей           │

платформы <3>                                                │

─────────────────────────────────────────────────────────────┘



Примечание. Индекс присваивает разработчик на основе утвержденного технического задания на проектирование подъемника (или заменяющего документа) с обязательным уведомлением Технического комитета по стандартизации ТК 438 "Подъемники с рабочими платформами".



--------------------------------

<1> Для стационарных подъемников проставляется "00".

<2> Перед значением рабочей глубины опускания ставится знак минус (-) вместо первого знака соответствующей позиции индекса.

<3> Проставляется буква Э только для электроизолированных подъемников.



3.3.2. Условные обозначения типов подъемников приведены в таблице 5.



Таблица 5



┌──────────────────────────────────────┬──────────────────────────────────┐

│            Тип подъемника            │      Условные обозначения в      │

│                                      │соответствии с порядком индексации│

│                                      ├───┬───┬────┬────┬───┬────┬────┬──┤

│                                      │ П │ X │X - │ XX │ X │X . │XXX │X │

├──────────────────────────────────────┼───┼───┼────┼────┼───┼────┼────┼──┤

│По виду подъемного оборудования:      │   │   │    │    │   │    │    │  │

│ - стреловой                          │ - │ С │ -  │ -  │ - │ -  │ -  │- │

│ - мачтового типа                     │ - │ М │ -  │ -  │ - │ -  │ -  │- │

├──────────────────────────────────────┼───┼───┼────┼────┼───┼────┼────┼──┤

│По возможности движения базового      │   │   │    │    │   │    │    │  │

│шасси:                                │   │   │    │    │   │    │    │  │

│ - самоходный                         │ - │ - │ С  │ -  │ - │ -  │ -  │- │

│ - прицепной                          │ - │ - │ Пр │ -  │ - │ -  │ -  │- │

│ - передвижной                        │ - │ - │ П  │ -  │ - │ -  │ -  │- │

│ - стационарный                       │ - │ - │ Ст │ -  │ - │ -  │ -  │- │

├──────────────────────────────────────┼───┼───┼────┼────┼───┼────┼────┼──┤

│По типу базового шасси:               │   │   │    │    │   │    │    │  │

│ - автомобильный                      │ - │ - │ -  │ 1  │ - │ -  │ -  │- │

│ - на специальном шасси               │ - │ - │ -  │ 2  │ - │ -  │ -  │- │

│ - короткобазовый                     │ - │ - │ -  │ 3  │ - │ -  │ -  │- │

│ - пневмоколесный                     │ - │ - │ -  │ 4  │ - │ -  │ -  │- │

│ - на базе электро- или автопогрузчика│ - │ - │ -  │ 5  │ - │ -  │ -  │- │

│ - рельсовый                          │ - │ - │ -  │ 6  │ - │ -  │ -  │- │

│ - гусеничный                         │ - │ - │ -  │ 7  │ - │ -  │ -  │- │

│ - автомобильного типа                │ - │ - │ -  │ 8  │ - │ -  │ -  │- │

│ - на железнодорожной платформе       │ - │ - │ -  │ 9  │ - │ -  │ -  │- │

│ - механизированный                   │ - │ - │ -  │ 10 │ - │ -  │ -  │- │

│ - немеханизированный                 │ - │ - │ -  │ 11 │ - │ -  │ -  │- │

├──────────────────────────────────────┼───┼───┼────┼────┼───┼────┼────┼──┤

│По конструкции подъемного             │   │   │    │    │   │    │    │  │

│оборудования:                         │   │   │    │    │   │    │    │  │

│ - со стрелой фиксированной длины     │ - │ - │ -  │ -  │ 1 │ -  │ -  │- │

│ - с шарнирно-сочлененной стрелой     │ - │ - │ -  │ -  │ 2 │ -  │ -  │- │

│ - с телескопической стрелой          │ - │ - │ -  │ -  │ 3 │ -  │ -  │- │

│ - с комбинированной стрелой          │ - │ - │ -  │ -  │ 4 │ -  │ -  │- │

│ - со стрелой вертикального           │ - │ - │ -  │ -  │ 5 │ -  │ -  │- │

│телескопирования                      │   │   │    │    │   │    │    │  │

│ - со стрелой пантографного типа      │ - │ - │ -  │ -  │ 6 │ -  │ -  │- │

│ - с мачтой фиксированной длины       │ - │ - │ -  │ -  │ 7 │ -  │ -  │- │

│ - с мачтой изменяемой длины          │ - │ - │ -  │ -  │ 8 │ -  │ -  │- │

├──────────────────────────────────────┼───┼───┼────┼────┼───┼────┼────┼──┤

│По возможности увеличения площади     │   │   │    │    │   │    │    │  │

│рабочей платформы:                    │   │   │    │    │   │    │    │  │

│ - с нераздвижной рабочей платформой  │ - │ - │ -  │ -  │ - │ 1  │ -  │- │

│ - с раздвижной рабочей платформой    │ - │ - │ -  │ -  │ - │ 2  │ -  │- │

├──────────────────────────────────────┼───┼───┼────┼────┼───┼────┼────┼──┤

│По наличию электроизоляции рабочей    │   │   │    │    │   │    │    │  │

│платформы:                            │   │   │    │    │   │    │    │  │

│ - электроизолированный               │ - │ - │ -  │ -  │ - │ -  │ -  │Э │

│ - неэлектроизолированный             │ - │ - │ -  │ -  │ - │ -  │ -  │- │

└──────────────────────────────────────┴───┴───┴────┴────┴───┴────┴────┴──┘



3.3.3. Примеры условного обозначения подъемников

Подъемник с рабочей платформой стреловой, самоходный, автомобильный, с шарнирно-сочлененной стрелой, раздвижной рабочей платформой и максимальной высотой подъема 40,6 м:



ПСС-122.40,6 ГОСТ Р 52045-2003



То же, прицепной, автомобильного типа, со стрелой вертикального телескопирования, нераздвижной рабочей платформой и максимальной высотой подъема 18 м, электроизолированный:



ПСПр-851.18Э ГОСТ Р 52045-2003



Подъемник с рабочей платформой мачтового типа, передвижной, механизированный, с мачтой фиксированной длины, раздвижной рабочей платформой и максимальной высотой подъема 34,3 м:



ПМП-1072.34,3 ГОСТ Р 52045-2003











Приложение А

(справочное)



СХЕМЫ

НЕКОТОРЫХ ТИПОВ ПОДЪЕМНИКОВ С ОБОЗНАЧЕНИЕМ

ИХ ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ

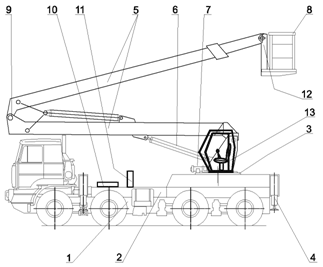

1 - базовое шасси; 2 - опорная рама; 3 - поворотная рама;

4 - выносные опоры; 5 - стрела (комбинированная);

6 - механизм подъема; 7 - механизм поворота; 8 - рабочая

платформа; 9 - следящая система; 10 - гидрооборудование;

11 - электрооборудование; 12 - устройства (приборы)

безопасности; 13 - кабина машиниста



Рисунок А.1. Стреловой самоходный подъемник

с комбинированной стрелой

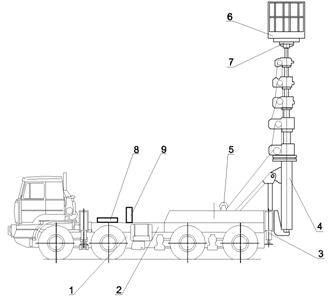

1 - базовое шасси; 2 - опорная рама; 3 - выносные

опоры; 4 - стрела вертикального телескопирования;

5 - механизм подъема; 6 - рабочая платформа;

7 - устройства (приборы) безопасности;

8 - гидрооборудование; 9 - электрооборудование



Рисунок А.2. Стреловой самоходный подъемник

со стрелой вертикального телескопирования

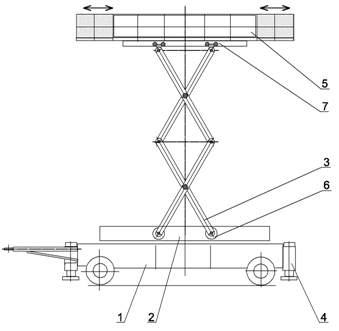

1 - базовое шасси; 2 - опорная рама; 3 - стрела

пантографного типа; 4 - выносные опоры;

5 - рабочая платформа; 6 - механизм подъема;

7 - устройства (приборы) безопасности



Рисунок А.3. Стреловой прицепной подъемник со стрелой

пантографного типа с раздвижной рабочей платформой

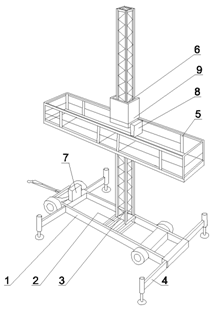

1 - базовое шасси; 2 - опорная рама; 3 - мачта;

4 - выносные опоры; 5 - рабочая платформа; 6 - механизм

подъема; 7 - гидрооборудование; 8 - электрооборудование;

9 - устройства (приборы) безопасности



Рисунок А.4. Передвижной подъемник

с рабочей платформой мачтового типа
